化学实验气密性测试方法在化学实验中，气密性测试是非常重要的一项工作。
一个合格的实验室必须保证实验设备的气密性，以确保实验结果的准确性和可靠性。
本文将介绍一种常用的化学实验气密性测试方法，帮助实验人员更好地进行实验工作。
原理介绍气密性测试是指通过检测实验设备或容器是否能有效地阻止气体的泄漏，从而保证实验过程中气体的准确控制。
一般来说，气密性测试可以通过压力测试或真空测试来进行。
实验步骤1.准备工作：首先要准备好实验设备，包括气密性测试仪器、压力表、密封件等。
2.样品准备：将待检测的实验设备或容器准备好，确保表面干净整洁。
3.压力测试：将实验设备与气密性测试仪器连接，设定测试压力，并开始进行压力测试。
观察压力表的读数，记录下来。
4.真空测试：如果需要进行真空测试，将测试仪器中的气体抽空，观察真空度的变化。
5.数据记录：测试完成后，将测试结果进行记录，包括测试的时间、压力变化等数据。
6.分析结果：根据测试结果进行分析，评估实验设备的气密性表现。
实验注意事项1.在进行气密性测试时，要确保实验设备表面没有杂物，以免影响测试结果。
2.在进行压力测试时，要注意设定合适的测试压力，过高的压力可能会损坏实验设备。
3.在进行真空测试时，要确保测试仪器具有良好的真空密封性，避免外部气体的干扰。
4.在记录数据时，要保证数据的准确性和完整性，便于后续的分析和评估。
结论气密性测试是化学实验中非常重要的一项工作，通过本文介绍的方法，可以帮助实验人员更好地进行气密性测试，确保实验设备的气密性，保证实验结果的准确性和可靠性。
希望本文对您在化学实验中进行气密性测试提供一些帮助。
PlantDatong 1Subject空冷凝汽器真空系统气密试验规程Document-Id.Page 1 of 10 26.08.93 / NPRev. 2, 06.08.99 / NPRev. 3, 04.06.02 /HDSGEAEnergietechnik GmbH 空冷凝汽器（ACC）的气密性试验内容页数 1 气密试验 2 1.1 主题 2 1.2 气压法气密性试验 3 1.2.1系统边界 3 1.2.2材料 3 1.2.3试验程序 4 1.2.4安全注意事项 5 1.3 真空气密性试验 6 1.3.1系统边界 6 1.3.2材料 6 1.3.3试验程序 6 1.4 真空衰减试验 7 1.4.1系统边界 7 1.4.2材料 7 1.4.3试验程序 8 1.5 故障排除 9 1.6 泄漏检测程序 10PlantDatong 1Subject空冷凝汽器真空系统气密试验规程Document-Id.Page 2 of 10 26.08.93 / NPRev. 2, 06.08.99 / NPRev. 3, 04.06.02 /HDSGEAEnergietechnik GmbH 空冷凝汽器(ACC) 1 气密试验 1.1 主题对于汽轮机发电厂的真空系统，尽最大可能防止任何超过额定量的空气泄漏是至关重要的。
真空系统由下列部分构成:? 汽轮机及其辅机的真空系统? 空冷凝汽器及其辅机的真空系统为了确保空冷凝汽器的真空系统的气密性，必须进行下列工作：? 电厂停机时的气密试验? 电厂运行时的气密试验电厂停机时的气密试验安装完成后的任何必要的时候都可以进行撈狗狗狗狗ㄆㄆㄆㄆ苄允匝閿苄允匝閿苄允匝閿苄允匝閿。
有时，如果预先安排好并可能实施，就可以安排随后进行撜婵掌婵掌婵掌婵掌苄允匝閿苄允匝閿苄允匝閿苄允匝閿以确保系统在真空状态下的气密性。
电厂运行时的气密试验电厂在运行试验期间，仅可以进行撜婵账婵账婵账婵账ゼゼゼゼ跏匝閿跏匝閿跏匝閿跏匝閿以检查气密性。
汽轮机直接空冷凝汽器气密性试验由于汽轮机的直接空冷系统是在负压下工作的，因此要尽最大努力防止空气进入真空系统，要求在直接空冷系统安装完毕后和系统运行时应进行气密性试验。
直接空冷系统的真空系统由下列部分构成：汽轮机及其辅机的真空系统、直接空冷系统的真空系统。
气密性试验的定义直接空冷停运时的气密性试验是指在设备安装完毕后或在任何需要时进行的“气压试验”。
直接空冷运行时的气密性试验是指电厂在运行期间进行的真空衰减试验，用以检查密闭气压试验，即真空严密性试验。
1.气压试验进行气压试验的范围直接空冷系统在安装完毕后应进行气压试验。
进行试验的部件：汽轮机后面的主排汽管道和蒸汽分配管道，空气冷凝器的换热器管束，尽可能多的凝结水管道、抽真空气管道，尽可能多的水箱（疏水箱，凝结水箱），在进行试验时相邻的系统和管路应进行密封隔离，比如：应将主排汽管道的爆破片取出，并将管口封盖、应用端板密封主排汽管道管口、其他所有进入蒸汽管道、抽真空系统、汽轮机系统的管路和管口、蒸汽减压的旁通及其附属设备、凝结水泵等。
进行气压试验所需材料隔离各种管口所用的端板、空气压缩机，要求压缩空气应不含油和水，可以在气压试验的压力下（通常为1.5bar(abs)）使压缩机完全卸载的安全阀、气压软管、根据附图的连接设施、两只压力表，-1到0.5barg，或0到1.0barg、环境空气温度计、装有肥皂泡液体的容器、连接空气压缩机的接口位置应放在易于安装和维护的地方，比如：排汽管道上。
气压试验程序安装完毕后，被隔离的系统将进行气密性试验：1) 应将正常测量仪表拆除或用球阀将它们密封隔离。
2) 如果试验仪表继续用于气密性试验，则它们必须可以承受试验压力。
3) 相连的管路和管口都被端板密封。
4) 相应阀门应开关完毕。
5) 将系统充压至0.5bar。
6) 再次检查系统以确保已经按照规定的边界线将系统隔离。
7) 检查易损的连接位置、法兰、和焊缝。
8) 将管道充压至最终试验压力。

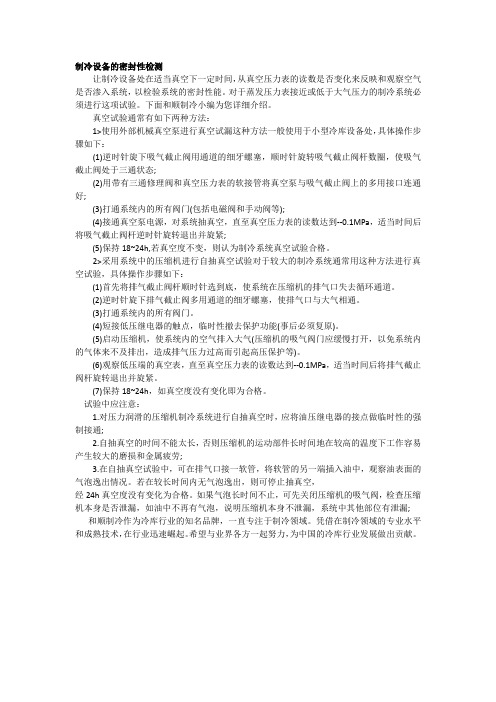

制冷设备的密封性检测让制冷设备处在适当真空下一定时间，从真空压力表的读数是否变化来反映和观察空气是否渗入系统，以检验系统的密封性能。
对于蒸发压力表接近或低于大气压力的制冷系统必须进行这项试验。
下面和顺制冷小编为您详细介绍。
真空试验通常有如下两种方法：1>使用外部机械真空泵进行真空试漏这种方法一般使用于小型冷库设备处，具体操作步骤如下：(1)逆时针旋下吸气截止阀用通道的细牙螺塞，顺时针旋转吸气截止阀杆数圈，使吸气截止阀处于三通状态;(2)用带有三通修理阀和真空压力表的软接管将真空泵与吸气截止阀上的多用接口连通好;(3)打通系统内的所有阀门(包括电磁阀和手动阀等);(4)接通真空泵电源，对系统抽真空，直至真空压力表的读数达到--0.1MPa，适当时间后将吸气截止阀杆逆时针旋转退出并旋紧;(5)保持18~24h,若真空度不变，则认为制冷系统真空试验合格。
2>采用系统中的压缩机进行自抽真空试验对于较大的制冷系统通常用这种方法进行真空试验，具体操作步骤如下：(1)首先将排气截止阀杆顺时针选到底，使系统在压缩机的排气口失去循环通道。
(2)逆时针旋下排气截止阀多用通道的细牙螺塞，使排气口与大气相通。
(3)打通系统内的所有阀门。
(4)短接低压继电器的触点，临时性撤去保护功能(事后必须复原)。
(5)启动压缩机，使系统内的空气排入大气(压缩机的吸气阀门应缓慢打开，以免系统内的气体来不及排出，造成排气压力过高而引起高压保护等)。
(6)观察低压端的真空表，直至真空压力表的读数达到--0.1MPa，适当时间后将排气截止阀杆旋转退出并旋紧。
(7)保持18~24h，如真空度没有变化即为合格。
试验中应注意：1.对压力润滑的压缩机制冷系统进行自抽真空时，应将油压继电器的接点做临时性的强制接通;2.自抽真空的时间不能太长，否则压缩机的运动部件长时间地在较高的温度下工作容易产生较大的磨损和金属疲劳;3.在自抽真空试验中，可在排气口接一软管，将软管的另一端插入油中，观察油表面的气泡逸出情况。
冷藏车气密和隔热性能参数测试方法B.1基本原则冷藏车的气密性能测试、隔热性能测试和制冷性能测试应在强度测试、水密性能测试等各项试验之后进行，且按水密性能测试、气密性能测试、漏热性能测试和制冷系统能效性能测试的顺序进行。
B.2气密性能测试B.2.1试验条件B.2.1.1冷藏车内、外及流量计空气温度保持在288K~298K 之间。
B.2.1.2冷藏车内、外温差应≤3K ，各自温度波动范围应在±1.5K 之间。
B.2.1.3试验所采用仪器精度要求：压差表±3%，流量计±3%，气压计±3%，温度计±0.25K 。
B.2.1.4在需测试的运输设备中央设1个测温点，在需测试的运输设备外表面中央0.1m 处各设1个测温点。
B.2.1.5所需测试的运输设备空载，同时关闭外门，堵住隔板、蒸发器排水口等。
B.2.2试验步骤B.2.2.1采用增压法测量装备漏气量。
B.2.2.2首先对需测试的运输设备布置测量系统，用气密接头把气源供气管（带计量装置、压力表、温度计、流量阀）和压差表（压差表不能接在供气管路）分别接到运输设备上。
B.2.2.3利用气源对所需测试的运输设备内部加压，使车厢内、外压差升至250Pa ±5Pa ，调整进气量并使该压差保持稳定，在达到稳定状态3min 后，记录保持该压差时的送气量。
B.2.2.4测试次数不少于3次。
B.2.3数据处理B.2.3.1采用公式（B.1）将所测漏气量应换算成标准状况（273K 、1.013×105Pa ）下漏气量。
t tt V P P V ⨯⨯⨯=θθ………………………………………（B.1）式中：V ——标准状态下的漏气量，单位：m 3/h ；V t ——漏气量第t 次测量值，单位：m 3/h ；θ——标准状态下绝对温度，θ=273K ，单位：K ；θt ——装备内空气绝对温度第t 次测量值，单位：K ；P ——标准大气压力，1.013×105，单位：Pa ；Pt——装备内空气的绝对压力第t 次测量值，单位：Pa 。
Content1. General (4)1.1. General (4)1.2. Scope (4)2. Drawings, documentation and standard (4)2.1. ACC construction drawings and erection manuals (4)2.2. ACC design drawings from supplier. (4)2.3. Welding procedure (4)2.4. Codes, Standards and Regulations (4)3. Application scope (4)4. Preparations (4)4.1. Manpower (4)4.2. Constructor (5)4.3. Construction equipment (5)4.3.1. Measuring implement list (5)4.4. Construction preparation (6)5. Main control point of construction progress (6)5.1. When leak rate exceeds the acceptable rate, (6)then the leaks shall be located by other methods such as the soap leak test procedure (6)5.2. Areas to check on the pressurized system should include (6)6. Main Construction Method Statement (6)6.1. Condenser will be pressurized with air using compressed air，use a temporary carbonpipe with two discharge valve to have fast release shut of facility. Air compressor flow:13m³/min,Power:79KW,Pressure:0.8MPa. (6)6.2. The pressure to be used shall not exceed 0.3 barg or 4.3 psig. (7)6.3. A soap solution is applied around the whole system under pressure especially on (7)7. HSE (7)8. Emergency and Precautions Measures Plan (9)9. Workman-ship and Housekeeping (9)1.General1.1.GeneralThe project is to be located at a plot of land situated on the Concession Area located in xxx, approximate 500 km south of xxx, 400 km east from the city of xxx in the center of xxx. 1.2.ScopeAreas to check on the pressurized system should include：➢Blind plate isolating turbine system；➢Manholes;➢Safety valves / bursting disk or blank plates;➢Expansion bellows;➢Welds at the condensate collection manifolds and on top of fin tube bundle;➢Steam & Condensate System➢Air take-off & Cleaning system➢Condensate water tank and deaerator，condensate manifold➢Main welds on turbine exhaust ducting, risers and steam distribution manifolds2.Drawings, documentation and standard2.1.ACC construction drawings and erection manuals2.2.ACC design drawings from supplier.2.3.Welding procedure2.4.Codes, Standards and Regulations1)Legislation in force in the country where the works are performed2)EPC Contract3)All construction works shall be performed in full compliance with latest local safetyhealth and environment codes and in accordance with HSE procedures.4)According to supply procedure code3.Application scopeThis Method Statement only applicable for the pneumatic air leaking test of #1 and #2ACC unit of the project.4.Preparations4.1.Manpower4.2.Constructor4.3.Construction equipment 4.3.1.Measuring implement list4.4.Construction preparation➢Technical disclosure has been conducted before construction➢ A blind plate is placed on the steam duct between expansion bellow and steam dump line;➢Steam duct manifolds manhole closed;➢Condensate return tank isolating valves to condensate pumps to be closed or blanked➢All valves on condensate return tank is closed or blanked➢Connection from by-pass valves to be isolated or blanked➢Drain line connections isolation valve closed or blanked5.Main control point of construction progress5.1.When leak rate exceeds the acceptable rate,then the leaks shall be located by other methods such as the soap leak test procedure5.2.Areas to check on the pressurized system should include➢Blind plate isolating turbine system➢Manholes➢Safety valves / bursting disk or blank plates➢Expansion bellows➢Instrumentation isolating valves➢Isolating valves on manifolds➢Drain valves➢Welds at the condensate collection manifolds and on top of fin tube bundles➢Main welds on turbine exhaust ducting, risers and steam distribution manifolds➢Air intake on vacuum equipment➢Once the leak is located the pressures shall be released. The leak shall then be repaired and the integrity of repair verified by localized testing6.Main Construction Method Statement6.1.Condenser will be pressurized with air using compressed air，use a temporary carbon pipewith two discharge valve to have fast release shut of facility. Air compressor flow:13m³/min,Power:79KW,Pressure:0.8MPa.6.2.The pressure to be used shall not exceed 0.3 barg or 4.3 psig.When at any time during the test the pressure of 0.35 barg or 4.5 psig is exceeded the pressure shall be relieved to the prescribed value of 0.3 barg or 4.3 psigEven at low pressure, the energy stored in the system is considerable due to the largevolume of the system to be tested. Therefore, no persons shall be present within 100 feetor 30 meters of the system for the first 30 minutes after the test pressure has been reachedWhen pressurization of the Air Cooled Steam Condenser is complete, the condenser will be allowed to settle for at least 2 hours6.3. A soap solution is applied around the whole system under pressure especially on➢Blind plate isolating turbine system➢Manholes➢Expansion bellow➢Isolating valves on manifolds➢Welds at the condensate collection manifolds and on top of fin tube bundles➢Main welds on turbine exhaust ducting, risers and steam distribution manifolds➢Once a leak is located and isolated (if applicable), the test should go on with other parts of the Air Cooled Steam Condenser while another team tries to fix the leak. Therelevant leak detected is to be verified again with soap after repairAfter repair of an important leak, a pneumatic leak test should be performed again. If the result is still not acceptable, the tests should go on7.HSEBefore the wind pressure to clean up the director of the internal road should be carefullychecked, confirm that the internal no person can close the manhole door, welding temporary holesBefore starting the compressed air compressor, please confirm the switch state of the door as required, close all manholes and check holesWhen the compressed air machine is started, the staff shall not leave their posts without authorization, and shall closely monitor the running state of the compressed air machine, determine the contact method, and conduct the operation under the unified command of a special personWhere the inspection platform is unimpeded and not easy to be inspected, temporary passageways shall be set up, and good lighting shall be providedInspection personnel shall have a clear division of labor in a systematic way. At least two persons shall make clear marks and detailed records of the leakage points during inspection tour.Complete defect records shall be kept for the detected leakage points. Reasonable measures shall be taken to deal with the defects timely and thoroughly。
气密性检测报告
是一份详细的文档，可以让建筑师和房主了解房屋的漏风和漏
气情况。
这份报告的意义在于，它可以帮助人们在热季节和寒季
节节省能源，同时也可以确保房屋内部空气的质量。
下面将分别
从检测方法、检测结果和对房屋带来的好处三个角度来探究这方
面的问题。
检测方法
气密性检测是通过压力测试器和热成像相机两种方式来进行的。
压力测试器可以检测到房屋的漏风漏气情况。
热成像相机则可以
检测到材料表面的热量辐射，从而识别出热漏、气漏和冷漏的位置。
这些漏洞一旦被发现，就需要尽快进行修补或者加强维护。
检测结果
可以提供以下几种信息：建筑物每平方英尺的气流量、建筑物
的风压值、每小时建筑物失去的能源。
这些数据可以帮助建筑师
了解到建筑物的漏风漏气情况，以及需要对哪些地方进行修补或
加强维护。
对于房主来说，这些数据可以帮助他们评估自己的能源消耗和开销，从而做出相应的节约能源和保护环境的决策。
对房屋带来的好处
对房屋的好处不仅在于可以节约能源和保护环境，还可以改善室内空气质量。
气密性低的房屋存在的漏风问题导致了显著的空气质量下降，同时在室内加热和制冷时产生了不必要的开销。
通过修补漏风漏气点，空气质量可以提高，同时也能够节省大量的能源消耗和相应的开销。
总结
可以为建筑师和房主提供重要的信息，帮助他们了解房屋的漏风漏气情况。
通过优化房屋的气密性，可以减少能源的浪费，保护环境，改善室内空气质量等。
因此，我们应该重视在房屋修建和维护中的重要作用，以保障人们更加健康、舒适和高效的生活方式。
空调系统的吹污与气密性试验1系统吹污制冷系统吹污目的：清除系统内部焊渣、割渣、铁锈及氧化皮等污物，防止装置运行时，阀门阀芯受损过滤器堵塞等。
吹污工质：0．5～0．6MPa的氮气、干燥压缩空气、压缩空气。
1．用氮气或干燥的压缩空气进行吹污采用逐段吹扫的方法，保证前级系统的污物，不进入后部设备和管道为原则，并可灵活选取吹气口。
氟里昂制冷系统，最好使用氮气或干燥压缩空气进行吹污。
2．用制冷压缩机自身压缩空气进行吹污对象：氨制冷系统及无氮气或干燥压缩空气时。
操作方法：采用逐段吹污的方法。
先关闭吸气阀，打开吸气腔法兰，在吸气口绑上白绸布，防止吸人空气中污物。
先吹排气管，吹净后，将排气管和冷凝器进气阀重新装好，拆下冷凝器出液管，吹冷凝器。
然后再吹出液管，吹净后重新连接好，再吹储液器，最后吹蒸发器和吸气管。
吹污效果检验：在气体排出口处，用一干净纸板挡住，当表面无污物出现时，可认为系统吹扫干净。
2气密性试验制冷装置的气密性试验包括：打压试漏、真空试漏和制冷剂试漏。
1．打压试漏（压力试漏）——就是对系统充以一定压力的氮气或压缩空气，使管道、设备受内压，以检查安装、修理后的接头、法兰、焊缝、管材、设备等是否有泄漏点。
充气压力视制冷装置所用制冷剂种类而定。
见下表。
注意：在氟里昂制冷系统，打压时最好使用工业氮气，尽量不使用压缩空气（它含有一定的水分和杂质）。
严禁使用氧气打压，否则会有爆炸的危险采用氮气打压的操作步骤如下。
（1）氮气由减压阀，耐压橡胶管或铜管，经排气阀旁通工艺口进入系统。
（2）减压阀开度应逐渐增加，采用逐步加压的方法，先将压力升到0．3～0．5MPa，听系统有无严重泄漏声，如有则应立即找到漏点并排除，重复上述操作，听不到严重泄漏声后，将压力加到1．0MPa，看吸气压力表也达到1．0MPa后，停止充气。
（3）压力平衡后记录下各压力表的指示压力及环境温度等参数，保压24h，在环境温度变化不大的情况下，压力应基本无变化，即认为系统试漏初步合格。
