机械式离心调速器工作原理

离心机调速器工作原理
1.离心机调速器的作用
离心机调速器是一种广泛应用于各种离心机的设备，它能够实现对离心机的转速、负载等参数的自动控制，从而保证生产过程的稳定性和可靠性。

其主要功能包括：调节负载，保持系统稳定，限制斷电等。

2.离心机调速器的组成
离心机调速器主要由电子控制系统、电机、变频器和机械传动系统组成。

其中，电子控制系统是调节转速的核心，它利用传感器采集的数据，通过数学计算和控制算法，指挥电机和变频器协同工作，实现对离心机转速的自动调节。

3.离心机调速器的工作原理
离心机调速器的工作原理可以分为以下几个步骤：
第一步，传感器检测转速：离心机调速器内置各种传感器，如霍尔传感器、光电传感器等，用于检测离心机的转速，将转速信号传输给电子控制系统。

第二步，电子控制系统计算误差：将传感器采集到的数据与预设的转速目标值进行比较，计算出误差值。

第三步，电子控制系统调节电机输出：根据误差值和预设调节范围，电子控制系统调节变频器，控制电机的输出频率和电流，从而实现对离心机的转速调节。

第四步，反馈系统优化控制：离心机调速器还具备反馈机制，通过反馈系统检测离心机的运行情况，优化控制参数，以保证离心机的安全运行和工作效率。

4.利用离心机调速器的优势
离心机调速器具备许多优势，如可靠性高、实现自动化控制、提高工作效率、降低生产成本等。

利用离心机调速器，我们能够更加准确地掌握离心机的转速和负载情况，避免因转速过高或过低导致的生产事故和产品质量问题，同时降低能耗和设备的维护成本。

因此，在现代生产中离心机调速器得到了广泛的应用。

调速器的运作方式调速器是一种自动调节装置，它根据柴油机负荷的变化，自动增减喷油泵的供油量，使柴油机能够以稳定的转速运行。

以下是由店铺整理关于什么是调速器的内容，希望大家喜欢!调速器的运转方式调速器用于减小某些机器非周期性速度波动的自动调节装置。

可使机器转速保持定值或接近设定值。

水轮机、汽轮机、燃气轮机和内燃机等与电动机不同，其输出的力矩不能自动适应本身的载荷变化，因而当载荷变动时，由它们驱动的机组就会失去稳定性。

这类机组必须设置调速器，使其能随着载荷等条件变化，随时建立载荷与能源供给量之间的适应关系，以保证机组作正常运转。

调速器的理论和设计问题，是机械动力学的研究内容。

调速器的种类很多。

其中应用最广泛的是机械式离心调速器。

而以测速发电机或其他电子器件作为传感器的调速器，已在各个工业部门中广为应用。

调速器必须满足稳定性条件：①当机组转速与设定值出现偏差时，调速器能做出相应的反应动作，同时又必须有一经常作用的恢复力使调速器回复初始状态。

离心调速器中的弹簧就是产生恢复力的零件。

这样的调速器称静态稳定的调速器。

但是静态稳定的调速器也可能在调节过程中出现动态不稳定性，当调节动作过度而出现反向调节时，实际调节动作会形成一个振荡过程。

使振荡能很快衰减的调速器，称为动态稳定的调速器，否则是动态不稳定的调速器，后者不能保证机器正常工作。

②在调节系统中增加阻尼是提高动态稳定性的一种方法。

调节系统中的阻尼，例如运动副中的摩擦，使调速器具有一定的不灵敏性，即当被控制轴的转速稍微偏离设定值时，调速器不产生相应的动作。

机械式调速器的不灵敏性一般约为其设定值的1%。

灵敏性过高的调速器，也会由于机组正常运转中周期性的速度波动而产生不应有的调节动作。

调速器是用来保持柴油机的转速稳定的。

在柴油机的负载变化的过程中，它的转速是会相应发生变化的。

当转速降低时，如果调速器不调节，柴油机最终将停掉;当转速升高时，如果调速器不作用，柴油机最终将无法承受过大的离心力而损坏。

一、调速器功用及分类调速器是一种自动调节装置,它根据柴油机负荷的变化,自动增减喷油泵的供油量,使柴油机能够以稳定的转速运行;在柴油机上装设调速器是由柴油机的工作特性决定的;汽车柴油机的负荷经常变化,当负荷突然减小时,若不及时减少喷油泵的供油量,则柴油机的转速将迅速增高,甚至超出柴油机设计所允许的最高转速,这种现象称“超速”或“飞车”;相反,当负荷骤然增大时,若不及时增加喷油泵的供油量,则柴油机的转速将急速下降直至熄火;柴油机超速或怠速不稳,往往出自于偶然的原因,汽车驾驶员难于作出响应;这时,惟有借助调速器,及时调节喷油泵的供油量,才能保持柴油机稳定运行;汽车柴油机调速器按其工作原理的不同,可分为机械式、气动式、液压式、机械气动复合式、机械液压复合式和电子式等多种形式;但目前应用最广的当属机械式调速器,其结构简单,工作可靠,性能良好;按调速器起作用的转速范围不同,又可分为两极式调速器和全程式调速器;中、小型汽车柴油机多数采用两极式调速器,以起到防止超速和稳定怠速的作用;在重型汽车上则多采用全程式调速器,这种调速器除具有两极式调速器的功能外,还能对柴油机工作转速范围内的任何转速起调节作用,使柴油机在各种转速下都能稳定运转;二、两极式调速器两极式调速器只在柴油机的最高转速和怠速起自动调节作用,而在最高转速和怠速之间的其他任何转速,调速器不起调节作用;一RQ型调速器结构通常调速器由感应元件、传动元件和附加装置三部分构成;感应元件用来感知柴油机转速的变化,并发出相应的信号;传动元件则根据此信号进行供油量的调节;二RQ型调速器基本工作原理1起动将调速手柄从停车挡块移至最高速挡块上;在此过程中,调速手柄带动摇杆,摇杆带动滑块,使调速杠杆以其下端的铰接点为支点向右摆动,并推动喷油泵供油量调节齿杆克服供油量限制弹性挡块的阻力,向右移到起动油量的位置;起动油量多于全负荷油量,旨在加浓混合气,以利柴油机低温起动;2怠速柴油机起动之后,将调速手柄置于怠速位置;这时调速手柄通过摇杆、滑块使调速杠杆仍以其下端的铰接点支点向左摆动,并拉动供油量调节齿杆7左移至怠速油量的位置;怠速时柴油机转速很低,飞锤的离心力较小,只能与怠速弹簧力相平衡,飞锤处于内弹簧座与安装飞锤的轴套之间的某一位置;若此时柴油机由于某种原因转速降低,则飞锤离心力减小,在怠速弹簧的作用下,飞锤移向回转中心,同时带动角形杠杆和调速套筒,使调速杠杆下端的铰接点以滑块为支点向左移动,调速杠杆则推动供油量调节齿杆向右移,增加供油量,使转速回升;反之,当转速增高时,飞锤的离心力增大,飞锤便压缩怠速弹簧远离回转中心,同样通过角形杠杆和高速套筒使调速杠杆下端的铰接点以滑块为支点向右移动,而供油量调节齿杆则向左移动,减小供油量,使转速降低;可见,调速器可以保持怠速转速稳定;3中速将调速手柄从怠速位置移至中速位置,供油量调节齿杆处于部分负荷供油位置,柴油机转速较高,飞锤进一步外移直到飞锤底部与内弹簧座接触为止;柴油机在中等转速范围内工作时,飞锤的离心力不足以克服怠速弹簧和高速弹簧的共同作用力,飞锤始终紧靠在内弹簧座上而不能移动,即调速器在中等转速范围内不起调节供油量的作用;但此时驾驶员可根据汽车行驶的需要改变调速手柄的位置,使调速杠杆以其下端的铰接点为支点转动,并拉动供油量调节齿杆增加或减少供油量;4最高转速将调速手柄置于最高速挡块上,供油量调节齿杆相应地移至全负荷供油位置,柴油机转速由中速升高到最高速;此时,飞锤的离心力相应增大,并克服全部调速弹簧的作用力,使飞锤连同内弹簧座一起向外移到一个新的位置;在此位置,飞锤离心力与弹簧作用力达到新的平衡;若柴油机转速超过规定的最高转速,则飞锤的离心力便超过调速弹簧的作用力,使供油量调节齿杆向减油方向移动,从而防止了柴油机超速;5停车将调速手柄置于停车挡块上,调速杠杆以其下端的铰接点为支点向左摆动,并带动供油量调节齿杆向左移到停油位置,柴油机停车,调速器飞锤在调速弹簧的作用下抵靠在安装飞锤的轴套上;三附加装置1.怠速稳定弹簧在RQ型调速器盖上装有怠速稳定弹簧,其安装位置刚好与供油量调节齿杆相对,它对调节齿杆的移动起限位和缓冲作用;有了怠速稳定弹簧,怠速更加稳定;2.转矩平稳装置转矩平稳装置安装在滑动销内,其作用是缓冲高速时喷油泵供油量调节齿杆的振动,借以消除柴油机转矩的波动;当把调速手柄移向高速并与最高速挡块接触时,转矩平稳装置中的弹簧3首先被压缩,同时供油量调节齿杆移至全负荷供油位置;若此时柴油机转速升高,当飞锤的离心力超过调速弹簧的作用力时,飞锤开始向外移动,但调节齿杆并不立即向减油方向移动,而是在转矩平稳装置中的弹簧伸长复原后,调节齿杆才开始移动,从而减缓了调节齿杆的频繁移动或振动,使柴油机输出的转矩趋于平稳;3.转矩校正装置转矩校正装置的功用是校正喷油泵供油量随转速的变化特性,也就是校正柴油机转矩随转速变化的特性,以使喷油泵的供油量与吸入气缸的空气量相匹配;转矩校正有正校正与负校正两种;供油量随转速下降而增加的校正为正校正；相反,供油量随转速下降而减少的为负校正;前者用于高速范围,后者用于低速范围;全程式调速器机械离心式全程调速器的结构形式很多,有与柱塞式喷油泵配套的,也有装在分配式喷油泵体内的,但其工作原理却基本相同;下面仅以VE型分配泵的调速器为例,说明机械离心式全程调速器的基本结构及工作原理;一VE型分配泵调速器结构二VE型分配泵调速器工作原理全程式调速器的基本调速原理是,由于调速器传动轴旋转所产生的飞锤离心力与调速弹簧力相互作用,如果两者不平衡,调速套筒便会移动;调速套筒的移动通过调速器的杠杆系统使供油量调节套筒的位置发生变化,从而增减供油量,以适应柴油机运行工况变化的需要;1.起动起动前,将调速手柄推靠在最高速限止螺钉上;这时调速弹簧被拉伸,弹簧的张力拉动张力杠杆绕销轴N向左摆动,并通过板形起动弹簧使起动杠杆压向调速套筒,从而使静止的飞锤处于完全闭合的状态;与此同时,起动杠杆下端的球头销将供油量调节套筒向右拨到起动加浓供油位置C,供油量最大;起动后,飞锤的离心力克服作用在起动杠杆上的起动弹簧的弹力,使起动杠杆绕销轴N向右摆动,直到抵靠在张力杠杆的挡销上;此时,起动杠杆下端的球头销向左拨动供油量调节套筒,供油量自动减少;2.怠速柴油机起动后,将调速手柄移至怠速调节螺钉上;在这个位置,调速弹簧的张力几乎为零,即使调速器传动轴的转速很低,飞锤也会向外张开,推动调速套筒,使起动杠杆和张力杠杆绕销轴N 向右摆动,并使怠速弹簧受到压缩;这时,飞锤离心力对调速套筒的作用力与怠速弹簧及起动弹簧对调速套筒的作用力平衡,供油量调节套筒处于怠速供油位置D,柴油机在怠速下运转;若由于某种原因使柴油机转速升高,则飞锤离心力增大,上述的平衡被打破,飞锤推动调速套筒、起动杠杆和张力杠杆进一步压缩怠速弹簧而向右摆动,供油量调节套筒则向左移,供油量减少,转速回落复原;若柴油机转速降低,飞锤离心力减小,怠速弹簧推动张力杠杆和起动杠杆向左摆动,供油量调节套筒则向右移,增加供油量,使转速回升;3.中速和最高速欲使柴油机在高于怠速而又低于最高转速的任何中间转速工作时,则需将调速手柄置于怠速调节螺钉与最高速限止螺钉之间某一位置;这时,调速弹簧被拉伸,同时拉动张力杠杆和起动杠杆绕销轴N向左摆动,而起动杠杆下端的球头销则向右拨动供油量调节套筒,使供油量增加,柴油机由怠速转入中速状态;由于转速升高,飞锤离心力增大;当其向右作用于调速套筒上的推力与调速弹簧向左作用于张力杠杆和起动杠杆上的拉力平衡时,供油量调节套筒便稳定在某一中等供油量位置,柴油机也就在某一中间转速稳定运转;当把调速手柄置于最高速限止螺钉上时,调速弹簧的张力达到最大,供油量调节套筒也相应地移至最大供油量位置,柴油机将在最高转速或标定转速下工作;4.最大供油量的调节若拧入最大供油量调节螺钉,则导杆绕销轴M逆时针方向转动,销轴N也随之转动,并带动球头销向右拨动供油量调节套筒,这时最大供油量增加;反之,旋出最大供油量调节螺钉,则最大供油量减少;改变最大供油量,可以改变柴油机的最大输出及最高转速或标定转速;三附加装置1.增压补偿器在增压柴油机上装用的分配式喷油泵附有增压补偿器,其作用是根据增压压力的大小,自动增减供油量,以提高柴油机的有效功率和燃油经济性,并可减少有害气体的排放;在补偿器盖和补偿器体之间装有膜片,膜片把补偿器分成上、下两个腔;上腔与进气管相通,其中的压力即为增压压力;下腔经通气孔与大气相通,膜片下面装有弹簧;补偿器阀杆与膜片相连,并与膜片一起运动;阀杆的中下部加工成上细下粗的锥体,补偿杠杆的上端与锥体相靠;在阀杆上还钻有纵向长孔和横向孔,以保证阀杆在补偿器体内移动时不受气体阻力的作用;补偿杠杆可绕销轴转动,其下端靠在张力杠杆上;当进气管中的增压压力增大时,膜片带动阀杆向下运动,与阀杆锥体相接触的补偿杠杆绕销轴顺时针方向转动,张力杠杆在调速弹簧的作用下绕销轴N逆时针方向转动,从而使起动杠杆下端的球头销向右拨动供油量调节套筒,供油量增加；反之亦然;2.转矩校正装置根据需要可在VE型分配泵上装备正转矩校正或负转矩校正装置;正转矩校正可以改善柴油机高速范围内的转矩特性;当柴油机转速升高到校正转速时,随着转速继续升高,作用在起动杠杆上的飞锤离心力的轴向分力 F 对销轴 N 的力矩,逐渐超过校正弹簧的预紧力对校正杠杆的支点即挡销5的力矩,这时起动杠杆及销轴 S 开始绕销轴 N 向右摆动;与此同时,校正杠杆绕挡销顺时针方向转动,其下端通过校正销将校正弹簧压缩,直至校正销的大端靠在起动杠杆上为止,校正过程结束；负转矩校正可以防止柴油机低速时冒黑烟;在负转矩校正装置中,调速套筒的轴向分力 F 直接作用在转矩校正杠杆上,使校正杠杆靠在张力杠杆的挡销上,转矩校正销靠在张力杠杆的停驻点上;当柴油机转速升高时,调速套筒的轴向分力 F 增大;若轴向分力 F 对挡销的力矩大于校正弹簧的弹簧力对挡销的力矩,则使校正杠杆以挡销为支点逆时针方向转动,并通过销轴 S 带动起动杠杆绕销轴 N 向左摆动,球头销则向右拨动供油量调节套筒,增加供油量,从而实现柴油机在低速范围内随转速增加而自动增加供油量的负转矩校正;当校正杠杆靠在校正销大端上时,校正结束;3.负荷传感供油提前装置负荷传感供油提前装置的功用是根据柴油机负荷的变化自动改变供油提前角;当柴油机转速一定时,若负荷减小,则喷油泵体内腔的燃油通过调速套筒上的量孔,经调速器轴的中心油道泄入二级滑片式输油泵的进油口,使喷油泵体内腔的油压降低,液压式喷油提前器内的活塞向右移动,供油提前角减小;反之,若柴油机负荷增加,调速套筒上的量孔被关闭,喷油泵体内腔的油压升高,喷油提前器内的活塞向左移动,供油提前角增大;负荷传感供油提前装置在全负荷的25%～70%范围内起作用;4.大气压力补偿器大气压力补偿器的功用是随着大气压力的降低或海拔高度的增加自动减少供油量,以防止柴油机排气冒黑烟;大气压力降低或汽车在高原行驶时,大气压力感知盒向外膨胀,使推杆向下移动;因为推杆下端与连接销接触的一段是上大下小的锥体,所以当推杆下移时,连接销向左移动,并推动控制臂绕销轴 S 逆时针方向转动;控制臂下端则推动张力杠杆和起动杠杆绕销轴N向右摆动,起动杠杆下端的球头销向左拨动油量调节套筒,减少供油量;。

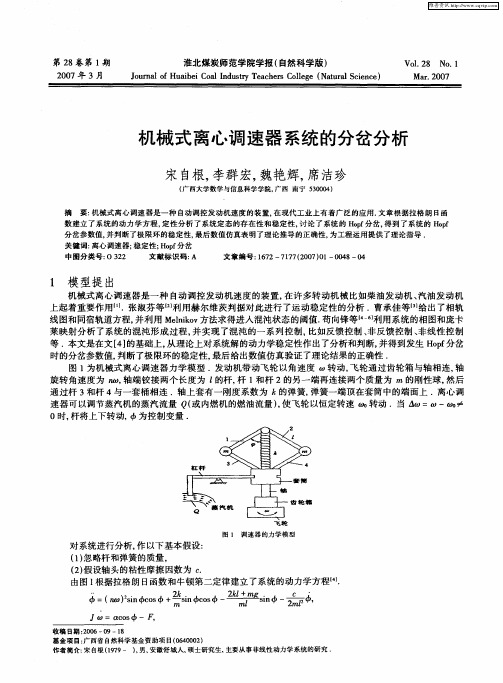

机械离心式调速器工作原理
机械离心式调速器，也称旋转离心式调速器，是一种简单而有效的电动机调速装置，它由离心式调速器旋转机构和控制电路组成。

机械离心式调速器的工作原理是利用离心力控制旋转速度，由离心式调速器旋转机构产生的离心力把转子抛到转子的较大直径处。

当转子旋转时，离心力会将转子抛向旋转机构的较大直径处，从而改变转子的转速，从而达到调节目的，这是机械离心式调速器的核心原理。

机械离心式调速器的控制电路通过对转子及位置反馈信号的检测，调整旋转机构的离心力，从而改变转子的转速，达到控制目的。

电路中可以根据调节要求，设定控制电路的离心力，进而调节转子的转速，实现调速控制。

机械离心式调速器具有调速范围广、精度高、负载性能好、可靠性高、结构简单灵活等优点，因此已经成为电动机的普遍选择。

- 1 -。

调速器发展史发动机上最早出现的自动调节器是1784年James Watt发明的离心式机械式调速器。

离心式机械调速器是第1代产品，它采用离心飞块感应转速的变化，依靠离心力与弹簧力的不平衡作用，通过机械机构驱动油量调节齿杆改变供油量来调速。

20世纪40年代末50年代初出现了间接作用的机械液压式调速器，可以视为第2代产品。

这种调速器的飞块所产生的离心力仅用于移动控制滑阀，因而可以做得很小。

用滑阀控制压力油的流动路线，压力油进入动力油缸使动力活塞移动产生很大的驱动力，作用于发动机燃油齿杆控制供油量，因而具有较大的工作能力.这种调速器在船用发动机上得到了广泛的应用。

无论是机械式还是机械液压式调速器，均采用的是飞块所产生的离心力随转速变化的特性来控制齿条的位移，进而控制供油量，使汽油机的转速在一定范围内达到稳定。

但是，在传动机构中，运动时所产生的阻力，也成了闭环控制的重要因素。

由于阻力的作用，影响着弹簧力与飞块离心力的平衡，也就影响着转速的变化。

由于弹簧各段的刚度不同，就使得平衡状态的转速稳定值不同，即存在着调速率。

机械调速器由于受机械零部件本身性能的限制，其调速率己不能满足要求，虽然用了各种附加装置，如高原补偿器，扭矩负校正器，起动加浓等装置，使结构愈来愈复杂。

因此，以上两种调速器难以实现较为复杂的调节规律和控制功能，无法满足进一步降低油耗，减少有害排放物，提高精度以及自动化程度日益提高的要求，所以研究人员就把目光转向了新兴的电子技术。

自50年代以来，人们尝试用电子器件代替机械器件，使用电信号代替机械信号来设计调速器并取得了突破，出现了初具雏形的电子调速器。

60年代，推出了2301/EG-3P型电液调速器，:产它由转速传感器，电宁控制器和电液执行器组成，，这就奠定了模拟电子调速器(第3代电子调速器)的基本结构模式。

其后又有许多国际大公司研制出了各种不同型号的电子调速器，它们的共同点是均由磁电式转速传感器，以模拟式PID或PI调节器为核心的转速控制器、执行器以及其它一些功能附件组成。

N o n g j i y u w e i x i u1.调速器的工作原理目前，广泛应用的机械式调速器是直接利用飞锤旋转时产生的离心力与调速器弹簧回位力之间的平衡的原理来实现调速过程的。

当转速变化时，飞锤的转动即转变为滑套及与其相连接的喷油泵齿杆的移动，以达到调节喷油泵循环供油量的目的。

由于飞锤旋转时产生的离心力是反映转速的最直接信号，再加上这种机械式调速器结构比较简单，工作也十分可靠，且已积累了长期的使用与维修经验，目前仍在柴油机特别是中小功率柴油机上得到广泛的应用。

由于飞锤所产生的调节力在低速时较小，故这种调速器只适用于高速的中小功率柴油机，对大型柴油机，由于油量调节机构摩擦阻力较大，加之柴油机转速不高，若再采用纯机械式飞锤，势必要增加调速质量与尺寸，使调速器的结构十分笨重而导致灵敏度降低。

为此，在大型柴油机上都是采用液压式调速器来实现调速的。

2.调速器的主要功能2.1发动机要能维持在任一转速下稳定运转，并可随驾驶员机动变速运转。

所维持的不同转速，是由机组不同的田间作业要求确定的。

对转速的这些要求，柴油机本身因其特性等原因而不能满足，也就是说柴油机运转时可能会出现“飞车”和“自行熄火”等问题，这就要在发动机上安装调速器，使它不仅能保持发动机的怠速稳定运转和限制最高转速，而且还能使发动机在其全部转速范围内的任一转速下稳定运转，即当驾驶员根据田间作业的要求操纵调速器而选定某一转速后，调速器还能随外界负荷的变化自动调节供油量，使发动机在所选定的转速下稳定运转，并保证发动机运行的安全可靠。

2.2发动机的低速空转（或称怠速）要稳定，不灭火。

这在使用中有重要意义。

当短时间停车或换挡时，需要让发动机低速空转以省油，如低速不稳定而灭火，会给驾驶员带来很大麻烦，如维持的转速过高，则会耗油过多，所以要维持低速空转稳定。

2.3发动机转速不能超过一定的限度，否则有“飞车”的危险。

这是由于转速过高时，发动机曲柄连杆机构等运动件的惯性力过大，使零件承受过大的载荷而造成损坏，甚至会捣毁整个发动机。

柴油机调速器的分类(1)柴油机调速器按工作原理可分为机械离心式调速器、气动式调速器、液压式调速器和电子式调速器四种。

1)机械离心式调速器。

所有机械式调速器的工作原理大致相同，它们都具有被曲轴驱动旋转的飞锤(或飞球)，当转速变化时飞锤的离心力也随着变化，然后利用离心力的作用，通过一些杆件来调节发动机的供油量，使供油量与负载大小相适应，从而保持发动机的转速稳定。

在中小功率柴油机上，应用最广泛的是机械离心式调速器。

机械离心调速器有卧式和立式两种，主要构件是钝盘、飞铁、调速弹簧、调整螺钉和传动拉杆等。

转速在额定值时，飞铁的离心力与调速弹簧的张力平衡。

当转速高于额定值时，飞铁离心力增大超过弹簧的张力，使飞铁张开带动拉杆减少油门，柴油机自动恢复额定转速。

相反，当转速低于额定值时，飞铁向内靠拢，带动拉杆增大油门，使柴油机增速。

机械离心式调速器结构简单，维护比较方便，但是灵敏度和调节特性较差。

2)气动式调速器。

气动式调速器的感应元件用膜片等气动元件来感应进气管压力的变化，以便调节柴油机转速。

3)液压式调速器。

液压式调速器是利用飞铁的离心作用来控制一个导阀，再由导阀控制压力油的流向，通过油压来驱动调节机构增大或减小油门，完成转速自动调节的目的。

液压调速器的优点是输出转矩大，调速特性和灵敏度比机械离心式调速器好，缺点是结构较复杂，维护技术的水平要求较高。

4)电子式调速器。

电子式调速器是近年来研究应用的较先进的调速器，它的感应元件和执行机构主要使用电子元件，可接受转速信号和功率信号，通过电子电路的分析比较，输出调节信号来调节油门。

电子调速器的调速精度高，灵敏度也高，主要缺点是需要工作电源，并要求电子元器件具有很高的可靠性。

(2)柴油机调速器按功用可分为单程式、两极式和全程式三种。

在工程机械用柴油机中，应用最多的是全程式调速器。

1)单程式调速器。

单程式调速器只能控制发动机的最高空转转速，其工作原理如图1所示。

由曲轴驱动的调速器轴l带动着飞球2旋转。
