方向观测法测水平角表

实验二方向观测法测水平角和竖直角测量一．实验目的1．把握方向观测法测水平角的方式。

2．把握竖直角测量的方式。

3．弄清归零、归零差、归零方向值、2c转变值的概念。

4．在每一个半测回中，起始方向首末两次读数之差（即归零差）≤18''。

5．同一方向值各测回互差≤24''二．实验仪器经纬仪1台，三角架1个，记录板1个，铅笔1支。

三．仪器介绍1．构造正面反面正面反面2．键盘功能与信息显示四．测量前的预备1．仪器的安置、对中与整平安置三脚架和仪器⑴选择牢固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。

⑵将垂球挂在三脚架的挂钩上，使脚架头尽可能水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。

⑶检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。

利用光学对中器对中⑴调整仪器三个脚螺旋使圆水准器气泡居中。

通过对中器目镜观看，调整目镜环，使对中分划标记清楚。

⑵调整对中器的调焦手轮，直至地面测量标志中心清楚并与对中分划标记在同一成像平面内。

⑶松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观看地面标志，警惕地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。

⑷再调整脚螺旋，使圆水准器的气泡居中。

⑸再通过光学对中器，观看在面标志中心是不是与对中器中心重合，不然重复（3）和（4）操作，直至重合为止。

⑹确认仪器对中后，将中心螺丝旋紧固定好仪器。

●仪器对中后不要再碰三脚架的三个脚，以免破坏其位置。

用长水准器精准整平仪器⑴旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。

调整两个脚螺旋时，旋转方向应相反（如图）。

⑵将照准部转动90°，用另一脚螺旋使长水准器气泡居中。

⑶重复⑴和⑵，使长水准器在该两个位置上气泡都居中。

⑷在⑴的位置将照准部转动180°，若是气泡居中而且照准部转动至任何方向气泡都居中，那么长水准器安置正确且仪器已整平。

实验四方向观测法测水平角一、实验目的1．用J2经纬仪按方向法进行观测练习，以掌握用方向观测法进行三、四等水平方向观测与记录的方法和操作步骤。

2．领会规范中对方向观测所制定的各项规定。

3．了解测站各项限差要求，理解对方向观测的成果质量进行判别及处理的方法。

二、实验要求1．预习方向观测法的观测程序。

2．弄清方向观测法记录表格的填写次序和方法。

3．每人至少观测1~2个合格测回，全组完成一套9个测回合格成果。

4．限差要求（对J2仪器而言）两次重合读数差3″；半测回归零差8″；一测回2C互差13″；各方向归零后的测回互差9″。

5．对不合格的成果返工重测。

重测的测绘应注明“重测”字样。

三、仪器及工具学时：2J2型经纬仪一台，三脚架一副，测伞一把，记录板一块。

自备铅笔、小刀、小三角板或直尺、记录表格。

四、实验步骤一测回的操作步骤（以三等观测为例）1．先选择好远距离的边长均匀的四个以上方向的目标。

2．安置仪器后，将仪器照准零方向，按下列度盘位置表配置度盘和测微器：3．顺转照准部1~2周后精确照准零方向，进行水平度盘和测微器读数（重合对径分划两次）；4．顺转照准部，精确照准2方向，仍按上述方法读数；顺转照准部依次进行3、4……n方向的观测，最后闭合至零方向（当观测方向数≤3时，可不必闭合至零方向），以上构成上半测回；5．纵转望远镜，逆转照准部1~2周后，精确照准零方向，按上法读数；6．逆转照准部，按上半测回的相反次序依次观测n、n-1、……3、2直至零方向。

构成下半测回。

上、下半测回构成一个测回。

1．观测程序及记录要严守操作规程。

2．观测中要注意消除视差。

3．记录者向观测者回报后再记，记录中的计算部分应训练用心算进行。

4．测微器读数不许涂改。

六、上交资料每组上交一份大于4个方向9个测回的合格成果（所有原始记录一律上交）。

七、实习报告编写提纲1．写明本次实习的名称、目的、时间及地点；2．写明所用仪器的名称及编号；3．附观测记录成果；4．对一个测站上的观测成果进行质量分析，提出重测、补测和取舍的具体意见；5．进行测站平差，得出一个测站上合格的水平角观测成果；6．实习心得与体会。

第三章角度测量第四节水平角观测二、方向观测法(全圆测回法)适用于观测两个以上的方向观测方法：1. 安置仪器O点置经纬仪，A、B、C、D设置目标。

2. 盘左对零度，瞄A，再顺时针瞄B、C、D、A，第二次瞄A称为归零，分别读数，记入手簿，上半测回。

3. 盘右瞄A、逆时针瞄D、C、B、A，分别读数记入手簿，下半测回。

4. 上、下半测回，组成一测回观测n测回时，起始方向读数变化为180°/n。

5.计算＊计算两倍照准差(2C)2C=盘左-(盘右±180°)＊计算各方向平均值平均读数=[盘左+(盘右±180°)]/2＊A方向平均值，填写在括号内＊计算归零后的方向值＊计算各方向的测回平均值＊计算各目标间水平角值6.限差＊半测回归零差＊上、下半测回同一方向的方向值之差＊各测回的方向差根据不同精度的仪器有不同的规定水平角(全圆测回法)观测手薄做人最好状态是懂得尊重，不管他人闲事，不晒自己优越，也不秀恩爱。

你越成长越懂得内敛自持，这世界并非你一人存在。

做人静默，不说人坏话，做好自己即可。

不求深刻，只求简单。

你活着不是只为讨他人喜欢，也不是为了炫耀你拥有的，没人在乎，更多人在看笑话。

你变得优秀，你身边的环境也会优化。

3. 从今天开始，帮自己一个忙，不再承受身外的目光，不必在意他人的评价，为自己活着。

从今天开始，帮自己一个忙，做喜欢的事情，爱最亲近的人，想笑就大笑，想哭就痛哭，不再束缚情感的空间，让自己活得轻松些。

4. 很多你觉得天大的事情，当你急切地向别人倾诉时，在别人眼中也是个小事，他最多不痛不痒呵呵地应和着。

因为他不是你，他无法感知你那种激烈的情绪。

直到有一天，你觉得无需再向别人提起，你就已经挽救了你自己。

这世界上除了你自己，没谁可以真正帮到你。

5, 我们总是带着面具走进爱情的，总想展示自己最优越的一面，你要接受一个人，不只是接受他的优越，而是看清了他的平凡普通却仍然去深爱。

实验二方向观测法测水平角和竖直角测量一．实验目的1．掌握方向观测法测水平角的方法。

2．掌握竖直角测量的方法。

3．弄清归零、归零差、归零方向值、2c变化值的概念。

4．在每个半测回中，起始方向首末两次读数之差（即归零差）≤18''。

5．同一方向值各测回互差≤24''二．实验仪器经纬仪1台，三角架1个，记录板1个，铅笔1支。

三．仪器介绍1．构造正面背面正面背面2．键盘功能与信息显示四．测量前的准备1．仪器的安置、对中与整平安置三脚架和仪器⑴选择坚固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。

⑵将垂球挂在三脚架的挂钩上，使脚架头尽量水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。

⑶检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。

使用光学对中器对中⑴调整仪器三个脚螺旋使圆水准器气泡居中。

通过对中器目镜观察，调整目镜环，使对中分划标记清晰。

⑵调整对中器的调焦手轮，直至地面测量标志中心清晰并与对中分划标记在同一成像平面内。

⑶松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观察地面标志，小心地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。

⑷再调整脚螺旋，使圆水准器的气泡居中。

⑸再通过光学对中器，观察在面标志中心是否与对中器中心重合，否则重复（3）和（4）操作，直至重合为止。

⑹确认仪器对中后，将中心螺丝旋紧固定好仪器。

⑴旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。

调整两个脚螺旋时，旋转方向应相反（如图）。

⑵将照准部转动90°，用另一脚螺旋使长水准器气泡居中。

⑶重复⑴和⑵，使长水准器在该两个位置上气泡都居中。

⑷在⑴的位置将照准部转动180°，如果气泡居中并且照准部转动至任何方向气泡都居中，则长水准器安置正确且仪器已整平。

2 望远镜目镜调整和目标照准目镜调整⑴取下望远镜镜盖。

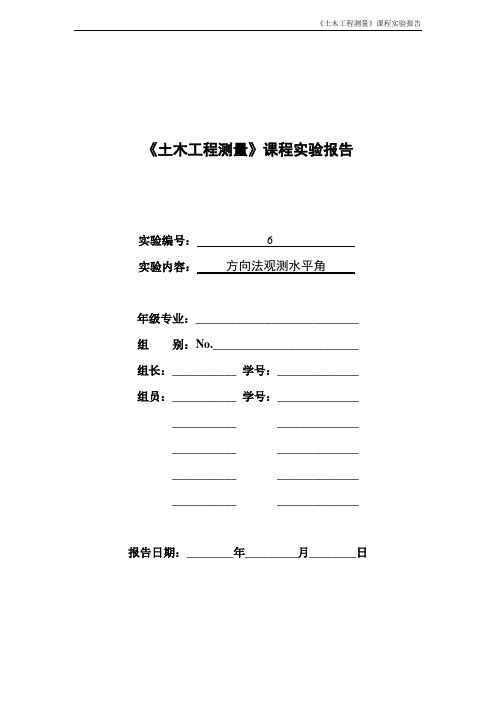

《土木工程测量》课程实验报告《土木工程测量》课程实验报告实验编号： 6实验内容：方向法观测水平角年级专业：____________________________组别：No._________________________组长：___________ 学号：______________组员：___________ 学号：_________________________ _________________________ _________________________ _________________________ ______________报告日期：________年_________月________日《土木工程测量》实验任务书实验六：方向法观测水平角一、目的与要求1.掌握方向法观测水平角的操作顺序、记录及计算的方法；2.掌握方向观测水平角内业计算中各项限差的意义和规定；3.进一步熟悉电子经纬仪的操作。

4.本次实验要求的限差为：1）光学对中法对中，对中误差小于1mm；2）半测回归零差不超过±18″；3）各测回方向值互差不超过±24″。

二、计划与仪器准备1.实验学时：2学时2.主要设备：5″级电子经纬仪1台三角架1副花杆2根钢钎5个记录板1块三、方法与步骤1.在开阔地面上选定某点O为测站点，用钢钎或者记号笔桩定O点位置。

然后在场地四周任选4个目标点A、B、C和D（距离O点各约15~30m），分别用钢钎或者记号笔桩定各目标点；2.在测站点O上安置仪器，并精确对中、整平；3.盘左：瞄准起始方向A，将水平度盘读数配置在略大于0°00′00″的读数，作为起始读数记入表格中。

顺时针旋转照准部依次瞄准B、C、D各方向读取水平度盘读数记入表格中。

最后转回观测起始方向A，再次读取水平度盘读数，称为“归零”。

检查归零差是否超限；4.盘右：逆时针依次瞄准A、D、C、B、A各方向，依次读取各目标的水平度盘读数并记入表格中，检查归零差是否超限。

水平角方向观测法记录表日期： _____ 年 ___ 月 ___ 日天气： _____ 仪器型号： __________ 组号： ________ 观测者： _______________ 记录者： _______________ 立测杆者： _____________________水平角方向观测法记录表日期： _____ 年 ___ 月 ___ 日天气： _____ 仪器型号： __________ 组号： ________ 观测者： _______________ 记录者： _______________ 立测杆者： _____________________竖直角观测记录表日期：仪器型号：观测者：时间：天气：记录者：竖直角观测记录表日期：仪器型号：观测者：时间：天气：记录者：竖直角观测记录表日期：仪器型号：观测者：时间：天气：记录者：点号转折角°′″改正数°′″改正角°′″坐标方位角°′″距离m增量计算值改正后增量坐标值点号∆x/m∆y/m∆x/m∆y/m x/m y/m1234=2+35678910111213AB1234CD辅助计算点号转折角°′″改正数°′″改正角°′″坐标方位角°′″距离m增量计算值改正后增量坐标值点号∆x/m∆y/m∆x/m∆y/m x/m y/m1234=2+35678910111213AB1234CD辅助计算（注：本资料素材和资料部分来自网络，仅供参考。

请预览后才下载，期待你的好评与关注！）。

实训方向观察法观察水平角一、目的与要求1、学会方向观察法的观察程序。

2、认识方向观察法的精度要求及重测原则。

二、仪器设施1、由仪器室借领：经纬仪 1 台，记录板 1 块。

2、自备：计算器、铅笔、记录表格、底稿纸三、方法与步骤1、观察程序：（1）在 O 点布置经纬仪，选 A 方向作为开端零点方向。

（2）盘左地点照准 A 方向，并拨动水平度盘变换手轮，将 A 方向的水平度盘配置在0° 10′00″邻近，而后顺时针转动照准部 1~2 周，从头照准 A 方向，并读取水平度盘读数，记入方向观察法记录表中。

（3）按顺时针方向挨次照准B、C、D 方向，并读取水平度盘读数，将读数值分别记入记录表中。

（4）持续旋转照准部至 A 方向，再读取水平度盘读数，检查归零差能否合格。

（5）盘右地点观察前，先逆时针旋转照准部1~2 周后，再照准 A 方向，并读取水平度盘读数，记入记录表中。

（6）按逆时针方向挨次照准D、C、B 方向，并读取水平度盘读数，将读数值分别记入记录表中。

（7）逆时针持续旋转至 A 方向，读取零方向 A 的水平度盘读数，并检查归零差2c 互差。

2、开端方向度盘读数地点的变换规则为提升测角精度，减少读盘刻划偏差的影响，各测回开端方向的度盘读数地点应均匀的散布在度盘和测微尺的不一样地点，依据不一样的丈量等级和使用的仪器，可采纳以下公式确立开端方向的度盘读数，即每测回开端方向盘左的水平度盘读数应设置为（ 180 60 ）的整倍数。

n n3、方向观察法各项限差的要求（以下表）仪器型号光学测微器两次半测回归零差半测回同方向各测回同方向重合读数之差2c 值互差归零方向值互差DJ2 3 8 13 9 DJ6 18 244、计算与查验（1）光学测微器两次重合读数之差：对准目标后要进行两次测微，两次读数，且两次读数之差不超限。

（2）半测回归零差：即上下半测回中零方向两次读数之差。

① 上半测回归零差超限，应立刻重测。

方向观测法测量水平角实验一、目的与要求1) 掌握垂球对中法安置经纬仪的方法、操作DJ6级经纬仪瞄准目标和读数的方法。

2) 掌握方向观测法测量水平角的操作顺序及记录、计算方法。

3) 垂球对中误差应≤3mm；观测两个测回，半测回归零差不得超过±18″；各测回方向值互差不得超过±24″。

二、准备工作1) 场地布置：选择一开阔场地，在场地中央按组数打下若干个木桩，桩上钉一小钉作为测站点O，在场地四周的A，B，C，D四个点上分别用三根竹竿做支撑悬挂垂球作为目标。

2) 仪器和工具：DJ6级光学经纬仪1台(含三脚架)，记录板1块，测伞1把。

三、人员组织每组4人，观测、记录计算轮换操作。

四、实验步骤1) 垂球对中法安置经纬仪于测站点O。

将垂球悬挂于连接螺旋中心的挂钩上，调整垂球线长度使垂球尖略高于测站点。

粗对中与粗平：平移三脚架(注意保持三脚架头面基本水平)，使垂球尖大致对准测站点标志，将三脚架的脚尖踩入土中。

精对中：稍微旋松连接螺旋，双手扶住仪器基座，在架头上移动仪器，使垂球尖准确对准测站标志点后，再旋紧连接螺旋。

垂球对中的误差应≤3mm。

精平：旋转脚螺旋使圆水准气泡居中；转动照准部，旋转脚螺旋，使管水准气泡在相互垂直的两个方向居中。

旋转脚螺旋精平仪器时，不会破坏前已完成的垂球对中关系。

2) 盘左瞄准零方向目标A，配置水平度盘并使其读数略大于零，读数并记录。

3) 顺时针方向(右旋)依次瞄准B，C，D各目标读数并记录，最后转回至零方向A再次读数并记录，检查归零差是否超限。

4) 盘右逆时针方向(左旋)依次瞄准A，D，C，B，A各目标，读数并记录，检查归零差是否超限。

5) 计算：同一方向两倍照准误差2C＝盘左读数－(盘右读数±180°)；各方向的平均读数＝[盘左读数－(盘右读数±180°)]/2；将各方向的平均读数减去零方向的平均读数，即得各方向的归零方向值。

方向观测法记录表数据答案
2C＝盘左读数－（盘右读数±180°）
即：6列=第4列读数－(第5列读数±180°)
盘左读数大于180°时取“+”号，盘左读数小于180°时取“-“号。

计算一个测回各方向的正倒镜平均读数：=[盘左读数+(盘右读数±180°)]／2
即：第7列=[第4列读数－(第5列读数±180°) ]/2
式中加减号取法同前。

第8列，一测回归零方向值=第7列首尾两个A方向读数的平均值，填入第8
将各目标方向值的平均读数减去起始方向值的平均读数(括号内的数)，即得各方向的归零方向值。

第9列，各测回归零方向平均值=第8列两个计算值的平均值
