实验05 全圆方向观测法测水平角

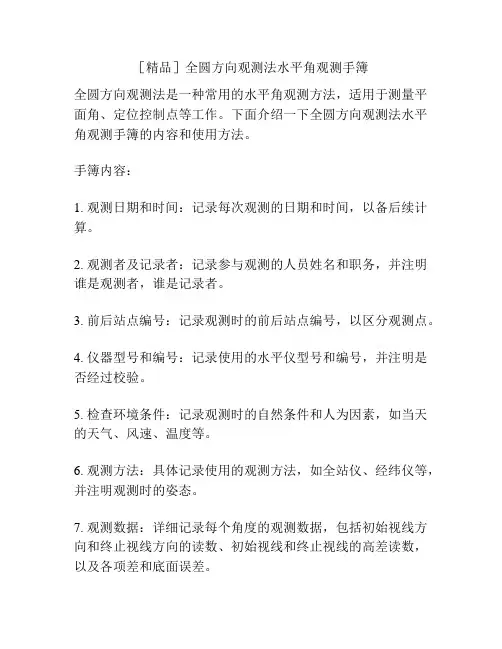

［精品］全圆方向观测法水平角观测手簿全圆方向观测法是一种常用的水平角观测方法，适用于测量平面角、定位控制点等工作。

下面介绍一下全圆方向观测法水平角观测手簿的内容和使用方法。

手簿内容：1. 观测日期和时间：记录每次观测的日期和时间，以备后续计算。

2. 观测者及记录者：记录参与观测的人员姓名和职务，并注明谁是观测者，谁是记录者。

3. 前后站点编号：记录观测时的前后站点编号，以区分观测点。

4. 仪器型号和编号：记录使用的水平仪型号和编号，并注明是否经过校验。

5. 检查环境条件：记录观测时的自然条件和人为因素，如当天的天气、风速、温度等。

6. 观测方法：具体记录使用的观测方法，如全站仪、经纬仪等，并注明观测时的姿态。

7. 观测数据：详细记录每个角度的观测数据，包括初始视线方向和终止视线方向的读数、初始视线和终止视线的高差读数，以及各项差和底面误差。

8. 数据处理：根据观测数据进行数据处理，并记录计算步骤和结果，及精度等级和结果符合要求的标准。

使用方法：1. 选择好观测点，选用合适的测量方法及仪器。

2. 在观测前进行全站仪或经纬仪等的常规检查工作，如校正调节仪器，校验仪器的水平和垂直度等。

3. 根据观测手簿的要求，记录观测日期和时间、参与人员及观测环境等基础信息。

4. 进行观测工作，记录每个角度的观测数据，按要求填写观测手簿。

5. 在观测完成后，对数据进行处理，计算出相应角度的精确数值，并填写到观测手簿中。

6. 在整个测量过程中，要保证质量监控，及时对问题进行处理，并记录到观测手簿中。

7. 按照手簿中要求的精度等级，对结果进行评价，最终得出符合要求的测量结果。

总之，全圆方向观测法水平角观测手簿是一份非常重要的资料，它记录了观测过程中的各种数据和情况，帮助测量人员更加精准和准确地完成相应的测量工作。

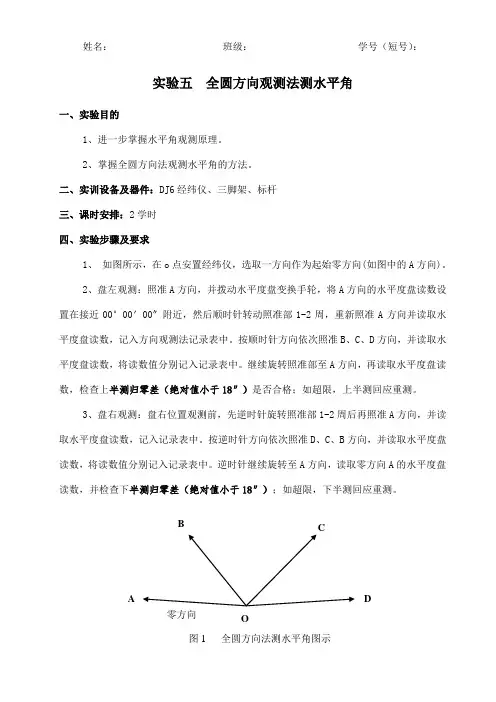

姓名：班级：学号（短号）：实验五全圆方向观测法测水平角一、实验目的1、进一步掌握水平角观测原理。

2、掌握全圆方向法观测水平角的方法。

二、实训设备及器件：DJ6经纬仪、三脚架、标杆三、课时安排：2学时四、实验步骤及要求1、如图所示，在o点安置经纬仪，选取一方向作为起始零方向(如图中的A方向)。

2、盘左观测：照准A方向，并拨动水平度盘变换手轮，将A方向的水平度盘读数设置在接近00°00′00″附近，然后顺时针转动照准部1-2周，重新照准A方向并读取水平度盘读数，记入方向观测法记录表中。

按顺时针方向依次照准B、C、D方向，并读取水平度盘读数，将读数值分别记入记录表中。

继续旋转照准部至A方向，再读取水平度盘读数，检查上半测归零差（绝对值小于18″）是否合格；如超限，上半测回应重测。

3、盘右观测：盘右位置观测前，先逆时针旋转照准部1-2周后再照准A方向，并读取水平度盘读数，记入记录表中。

按逆时针方向依次照准D、C、B方向，并读取水平度盘读数，将读数值分别记入记录表中。

逆时针继续旋转至A方向，读取零方向A的水平度盘读数，并检查下半测归零差（绝对值小于18″）；如超限，下半测回应重测。

BAOD C零方向图1 全圆方向法测水平角图示.'. 4、完成一测回后，进行第二个测回，必须注意：第二测回的起始方向应调节水平度盘为180°/n的整倍数来观测，本实验2个测回，则起始方向调节水平度盘接近180°/2=90°。

5、两个测回结束后，计算同一方向值各测回较差，是否满足绝对值小于24″五、实验成果记录表1 水平角测量观测记录（全圆方向法）六、实验误差计算（结果是否满足限差要求，并说明原因？）。

工程测量实训水利水电工程技术学期 20 年期20 年月日０目录学生实训守则 ............................................................................. ２实训一水准仪的使用与检验 ................................................ ３实训二普通水准测量.............................................................. ７实训三四等水准测量.............................................................. ９实训四经纬仪的使用...........................................................１２实训五水平角观测...............................................................１３实训六竖直角观测及视距测量 .............................................１７实训七小范围控制测量外业 ...............................................２０实训八控制测量内业工作 ...................................................２２实训九碎部测量外业工作 ...................................................２５实训十碎部测量内业工作 .................................................２７实训十一测设的基本工作 ...................................................２９实训十二圆曲线测设及纵横断面测量................................３０实训十三建筑物的轴线放样 ...............................................３２工程测量综合实训指导书.......................................................３３学生实训守则一、严格遵守各项规章制度与操作规程二、必须在规定的时间内参加实训，原则上不准请假和迟到、早退，实训室必须保持安静，不准高声喧哗，不准乱扔纸屑、杂物。

建筑工程测量方向测回法观测水平角一、方向测回法的观测步骤当测站上的方向观测数在三个或三个以上时，一般采用方向观测法，也称全圆测回法。

现以图1为例介绍如下：(1)安置仪器于0点,选定起始方向A,用盘左位置瞄准A,将水平度盘配置于0°处或略大于0°处，并记入表1第4栏相应位置。

(2)顺时针方向依次瞄准B、C^ D点,读数并记录。

(3)继续顺时针转动照准部，再次瞄准A,读数并记录。

此操作称为归零,A 方向两次读数差称为半测回归零差。

对于精度等级为2〃的仪器，其归零差不应超过12",否则应重新观测，上述观测称为上半测回。

(4)纵转望远镜成盘右位置,逆时针方向依次观测A、D、C、B、A点，此为下半测回。

上、下半侧回合称为一个测回。

如需观测多个测回，各测回仍按180° /n 设置水平度盘的位置。

测站测回数目标水平度盘读数左- (右土180° )平均翩二妊■（右±1SO:）］/2C …)盘右C …）①②③④⑤⑥⑦(0 0103)A0 01 12ISO 01 00+120 01061B41 IS IS221 18 00+1841 18 091C124 27 3630427 30+6124 27 33 D160 25 18310 25 00+18160 25 09A0 0106ISO 00 51+120 0100V(90 03 09) A90 03 IS270 03 12+690 03 15B131 20 1231120 00+12131 20 06C214 29 5431 29 42+12214 29 18D250 27 2470 27 06+18250 27 15A90 03 06270 03 00+690 03 03归零后方向值⑧0 00 0041 17 06124 26 3016024 060 00 0041 16 57124 26 39160 21 06各测回归零后方向平均直0 00 0041 17 02124 26 34160 24 06图1方向观测法测水平角二方向测回法的记录与计算以A点方向为零方向的记录计算表格见表lo表1方向观测法记录计算表其计算要点为:①计算两倍照准误差2c:2c二盘左读数-（盘右读数±180°）将各方向2c值填入表1第6栏,各方向2c值互差不得大于12〃。

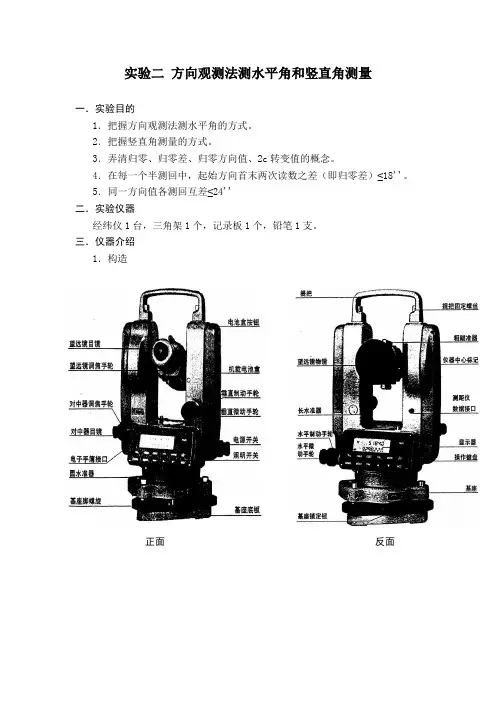

实验二方向观测法测水平角和竖直角测量一．实验目的1．把握方向观测法测水平角的方式。

2．把握竖直角测量的方式。

3．弄清归零、归零差、归零方向值、2c转变值的概念。

4．在每一个半测回中，起始方向首末两次读数之差（即归零差）≤18''。

5．同一方向值各测回互差≤24''二．实验仪器经纬仪1台，三角架1个，记录板1个，铅笔1支。

三．仪器介绍1．构造正面反面正面反面2．键盘功能与信息显示四．测量前的预备1．仪器的安置、对中与整平安置三脚架和仪器⑴选择牢固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。

⑵将垂球挂在三脚架的挂钩上，使脚架头尽可能水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。

⑶检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。

利用光学对中器对中⑴调整仪器三个脚螺旋使圆水准器气泡居中。

通过对中器目镜观看，调整目镜环，使对中分划标记清楚。

⑵调整对中器的调焦手轮，直至地面测量标志中心清楚并与对中分划标记在同一成像平面内。

⑶松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观看地面标志，警惕地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。

⑷再调整脚螺旋，使圆水准器的气泡居中。

⑸再通过光学对中器，观看在面标志中心是不是与对中器中心重合，不然重复（3）和（4）操作，直至重合为止。

⑹确认仪器对中后，将中心螺丝旋紧固定好仪器。

●仪器对中后不要再碰三脚架的三个脚，以免破坏其位置。

用长水准器精准整平仪器⑴旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。

调整两个脚螺旋时，旋转方向应相反（如图）。

⑵将照准部转动90°，用另一脚螺旋使长水准器气泡居中。

⑶重复⑴和⑵，使长水准器在该两个位置上气泡都居中。

⑷在⑴的位置将照准部转动180°，若是气泡居中而且照准部转动至任何方向气泡都居中，那么长水准器安置正确且仪器已整平。

全圆测回法观测水平角的步骤嘿，朋友们！今天咱们来聊聊全圆测回法观测水平角这事儿，就像是一场超有趣的探秘之旅呢。

首先啊，你得像个准备出击的猎人一样，把仪器稳稳地架设在合适的地点。

那仪器啊，就像是我们的魔法武器，三脚架就像它坚实的三条腿小凳子，稳稳地托着它。

这一步可不能马虎，要是没架稳，就像盖房子没打好地基，后面全得乱套，那可就成了一场“摇摇欲坠的闹剧”啦。

接着呢，开始对中整平。

这就好比是给我们的魔法武器校准准星，要让它的视线像箭一样直直地射向目标。

这个过程就像是给调皮的小娃娃整理衣服，要这儿弄弄，那儿整整，直到它规规矩矩的。

然后啊，就正式开始观测啦。

先选定一个起始方向，这个起始方向就像是我们这场“角度狩猎”的起跑线。

把望远镜对准它的时候，感觉就像是用枪瞄准猎物，要聚精会神的。

观测第一个方向的时候，记录下这个角度值，这个数值就像是我们收获的第一个“猎物标记”。

然后呢，顺时针依次观测其他方向。

这就像沿着一个圆形的魔法阵逐个检查宝藏一样，每一个方向都是一个神秘的小宝藏等待我们去发现。

在观测的过程中，要特别注意照准的准确性。

就像是用筷子夹花生米，得又准又稳，稍微偏差一点，那得到的角度可能就像被施了魔法的数字，变得乱七八糟的。

每观测一个方向，都要仔细地记录下角度值。

这些数值在本子上排列起来，就像一串神秘的密码，只有我们按规则解读，才能知道这个“角度世界”的秘密。

当我们顺时针观测完一圈之后呢，还要再逆时针观测回来。

这就像是沿着魔法阵走了一圈又倒着走回来，看看有没有遗漏什么宝贝或者魔法陷阱。

在整个观测过程中，如果遇到什么问题，比如说视线被挡住啦，就像突然有个大怪兽横在你的面前，挡住了你的寻宝之路。

这时候可不能慌，要想办法调整，重新找到正确的方向。

最后呢，把所有的数据按照特定的公式进行计算和整理。

这一步就像是把我们收集到的宝藏碎片拼凑起来，形成一个完整的宝藏地图，让我们清晰地知道这个水平角到底是多少。

全圆测回法观测水平角虽然有点小复杂，但就像一场充满惊喜的冒险，只要我们认真对待，就能顺利完成这个“角度狩猎”任务啦。

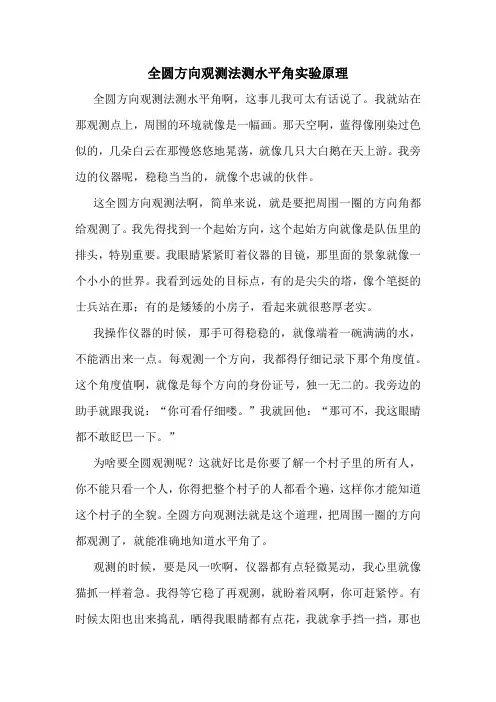

全圆方向观测法测水平角实验原理
全圆方向观测法测水平角啊，这事儿我可太有话说了。

我就站在那观测点上，周围的环境就像是一幅画。

那天空啊，蓝得像刚染过色似的，几朵白云在那慢悠悠地晃荡，就像几只大白鹅在天上游。

我旁边的仪器呢，稳稳当当的，就像个忠诚的伙伴。

这全圆方向观测法啊，简单来说，就是要把周围一圈的方向角都给观测了。

我先得找到一个起始方向，这个起始方向就像是队伍里的排头，特别重要。

我眼睛紧紧盯着仪器的目镜，那里面的景象就像一个小小的世界。

我看到远处的目标点，有的是尖尖的塔，像个笔挺的士兵站在那；有的是矮矮的小房子，看起来就很憨厚老实。

我操作仪器的时候，那手可得稳稳的，就像端着一碗满满的水，不能洒出来一点。

每观测一个方向，我都得仔细记录下那个角度值。

这个角度值啊，就像是每个方向的身份证号，独一无二的。

我旁边的助手就跟我说：“你可看仔细喽。

”我就回他：“那可不，我这眼睛都不敢眨巴一下。

”
为啥要全圆观测呢？这就好比是你要了解一个村子里的所有人，你不能只看一个人，你得把整个村子的人都看个遍，这样你才能知道这个村子的全貌。

全圆方向观测法就是这个道理，把周围一圈的方向都观测了，就能准确地知道水平角了。

观测的时候，要是风一吹啊，仪器都有点轻微晃动，我心里就像猫抓一样着急。

我得等它稳了再观测，就盼着风啊，你可赶紧停。

有时候太阳也出来捣乱，晒得我眼睛都有点花，我就拿手挡一挡，那也
得继续观测。

这全圆方向观测法测水平角，可真是个细致活，就像绣花一样，一针一线都不能错。

水平角观测的方法水平角观测方法一般根据观测的精度要求和目标的数目来定。

常用的测角方法有测回法和方向观测法。

（一）测回法测回法适用于观测只有两个方向之间的水平角，如图2-18所示，经纬仪安置在测站点O上，对中整平后按下述步骤进行水平角观测：图2-18 测回法水平角观测（1）经纬仪置于盘左位置。

所谓盘左（或称正镜），即观测者面对望远镜目镜，竖直度盘在望远镜的左侧。

（2）精确瞄准起始目标A并配置度盘。

配置度盘的目的是为了减小度盘刻划误差的影响并且也方便计算。

各测回之间起始目标的读数间隔应在180º/n （n为测回数）。

装有度盘变换手轮的经纬仪和装有复测卡的经纬仪配置度盘时有所不同，各自配置度盘方法如下：Ⅰ. 装有度盘变换手轮的经纬仪，使用这种仪器时，应先瞄准目标，后配置度盘。

其方法是：先盘左瞄准起始目标（如图2－18中的目标A），打开手轮护盖（有的仪器是按下手轮盖），转动手轮，直至读数窗看到所需读数，然后关好手轮护盖（或弹回手轮盖）Ⅱ. 装有复测器的经纬仪，使用这种仪器时，应先配置度盘，后瞄准目标。

其方法是：转动测微手轮，调节好测微尺上的分、秒读数，松开照准部制动螺旋，转动仪器直至在读数窗看到所需读数位于双指标线附近，制动照准部，调节照准部微动螺旋使双指标线精确对准所需读数。

扳下复测卡，然后再转动仪器（这时读数窗中的读数不会变化），精确瞄准起始目标，扳上复测卡。

但是应当注意，在转动度盘变换手轮和使用复测卡时往往会使经纬仪发生微小变动。

因此在读数前应仔细检查是否发生了变动，如存在则以实际为准。

=0º01′12″，完成上述工作后，观测员即可读取目标A的盘左水平度盘读数A左每次读数后记录员须回报确认无误后将该读数记入手簿。

见表2－1 （3）松开照准部制动螺旋，顺时针旋转照准部，照准目标B，读取水平度盘读数B左=60º20′24″，记入观测手簿。

以上观测过程称为上半个测回，其观测角值β左=B左－A左= 60º19′12″。

竖直角观测（与全圆观测法测水平角）一、目的和要求1、掌握DJ6经纬仪的操作方法及水平度盘读数的配置方法。

2、掌握全圆方向观测法观测水平角的观测顺序、记录和计算方法。

3、掌握竖直角观测、记录及计算的方法。

4、掌握竖盘指标差的计算方法。

5、全圆方向法限差：半测回归零差不得超过±18″；各测回方向值之差不得超过±24″。

6、竖直角观测限差：同一目标各测回垂直角互差在±25″之内7：实验小组由5---6人组成二、任务在校内选取五个坐标点（1号教学楼北湖畔五根路灯杆），依据全圆方向观测法观测水平角，并做记录。

同时选取目标观测其竖直角。

三、仪器工具DJ6经纬仪1，记录本 1。

四、方法与操作步骤1、全圆方向观测法观测水平角1）、选定四个固定点的位置，并用花杆标定出来。

2）、选定一测站点的位置，并用木桩标定出来。

3）、在某测站点上安置仪器，对中整平后，按下述步骤观测：①盘左，瞄准左边目标A，并使水平度盘读数略大于零，读数并记录；顺时针转动照准部，依次瞄准B、C、D、A个目标，分别读取水平度盘读数并记录，检查归零差是否超限；②盘右，逆时针依次瞄准A、B、C、D、A个目标，读数并记录，检查归零差是否超限；③计算2C=盘左读数-（盘右读数±180°）各方向的平均读数=[盘左读数+（盘右读数±180°）]/2；将各方向的平均读数减去起始方向的平均读数，即得各方向的归零方向值。

第二测回观测时，起始方向的度盘读数安置于90°附近，同法观测。

各测回同一方向值的互差不超过±24″，取其平均值，作为该方向的结果。

2、竖直角观测1）、在某指定点上安置经纬仪。

2）、盘左位置照准目标，读取竖盘的读数L 读。

记录者将读数值L 读记入竖直角测量记录表中。

3)、根据确定的竖直角计算公式，在记录表中计算出盘左时的竖直角α左。

4)、再用盘右的位置照准目标，并读取其竖直度盘的读数R 读。

控制测量学实验报告专业：测绘工程班级学号：编写人：指导老师：日期：2011.11方向观测法水平角观测实验报告一、实验目的1、掌握用TDJ6光学经纬仪按测回法和方向观测法观测水平角的方法及工作程序。

2、掌握测回法和方向观测法观测水平角的记录、计算方法和各项限差要求。

二、实验任务与要求1、在一个测站点上，选择4个目标，每人用测回法各观测两个目标之间的水平夹角一测回。

一个组4人所测各角构成一个圆周，根据各人所测角度之和与360o之差是否满足要求进行成果校核。

2、每人对四个目标用方向观测法观测一测回。

三、实验操作步骤简要1、一测回操作程序（1）照准零方向标的，按观测度盘表配置测微盘和度盘。

（2）按顺时针方向旋转照准部1～2周后，精确照准零方向标的，读取水平度盘和测微盘读数（重合对径分划线两次，读取水平度盘读数一次，读取测微盘读数两次）。

（3）顺时针方向旋转照准部，精确照准2方向标的，按（2）款方法进行读数，继续按顺时针方向旋转照准部，依次精确照准3，4，…，n方向标的并读数，最后闭合至零方向(当观测的方向数小于3时，可以不“归零”)。

（4）纵转望远镜，按逆时针方向旋转照准部1~2周后，依次精确照准1，n，…3，2，1方向标的，并按（2）款读数方法进行读数。

在测站点上安置仪器，在距测站一定距离（350m）不同方向上选择或树立目标A、B、C、D。

2、测回法测水平角：对中、整平仪器后，每人选择相邻两个目标（A 与B、B与C、C与D、D与A），按测回法进行观测。

测回法一测回操作程序为：（1）盘左：瞄准左目标（如A），读数为a，记录；转动照准部瞄准右目标（如B）；读数为b，记录。

则β左＝b－a。

此为上半测回。

（2）盘右位置：瞄准右目标（如B），读数为b’，逆转照准部瞄准左目标（如A）；读数为a’并记录。

则β右＝b’－a’。

此为下半测回。

（3）当β左－β右＝△≤±40”时，则成果合格。

取上、下半测回角值的均值作为该角一测回角值。

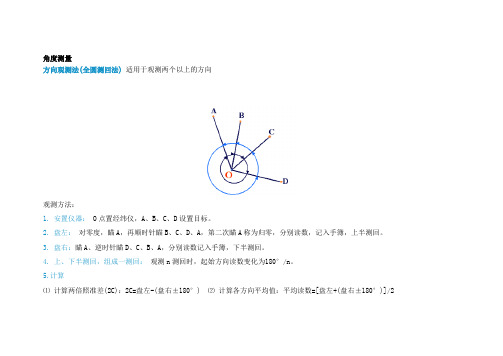

角度测量方向观测法(全圆测回法)适用于观测两个以上的方向观测方法：1. 安置仪器： O点置经纬仪，A、B、C、D设置目标。

2. 盘左：对零度，瞄A，再顺时针瞄B、C、D、A，第二次瞄A称为归零，分别读数，记入手簿，上半测回。

3. 盘右：瞄A、逆时针瞄D、C、B、A，分别读数记入手簿，下半测回。

4. 上、下半测回，组成一测回：观测n测回时，起始方向读数变化为180°/n。

5.计算⑴计算两倍照准差(2C)：2C=盘左-(盘右±180°)⑵计算各方向平均值：平均读数=[盘左+(盘右±180°)]/2⑶ A方向（归零）平均值，填写在括号内⑷计算归零后的方向值⑸计算各方向的测回平均值⑹计算各目标间角值6.限差：⑴半测回归零差⑵上、下半测回同一方向的方向值之差⑶各测回的方向差⑷根据不同精度的仪器有不同的规定水平角(全圆测回法)观测手薄仪器型号经III 日期2000.11.21测站测回数目标水平度盘读数水平读盘读数2c=左-(右±180°)一测回方向观测值=½（左+右）各测回归零方向值各测回归零方向值之平均值各方向间水平角盘左盘右(°'")(°'")(°'")(°'")(°'")(°'")(°'")O 1 A 0 01 00 180 01 12 -12[0 01 09]0 01 060 00 00 0 00 00B 77 22 36 252 22 48 -12 72 22 42 72 21 33 72 21 23 72 21 23 ∠AOBC 184 35 48 4 35 54 -6 184 35 51 184 34 42 184 34 38 112 13 06 ∠BOCD 246 46 24 66 46 24 0 246 46 24 246 45 15 246 45 26 62 10 48 ∠COD A 0 01 06 180 01 18 -12 0 01 120 00 00 0 00 00O 2 A 90 01 00 270 01 06 -6[90 01 09]90 01 030 00 00B 162 22 24 342 22 18 +6 162 22 21 72 21 12C 274 35 48 94 35 36 +12 274 35 42 184 34 33D 336 46 42 156 46 48 -6 336 46 45 246 45 36 A 90 01 12 270 01 18 -6 90 01 150 00 00观测者记录者[1] 一测回起始方向与归零方向平均值：[0 01 09]=1/2(0 01 06+0 01 12);[2] 一测回起始方向与归零方向平均值：[90 01 09]=1/2(90 01 03+90 01 15) [3] [0 01 06]=1/2[0 01 00-180 01 12±180; [4 ][90 01 03]=1/2[90 01 00-270 01 06±180 ]【下载本文档，可精品文档交流 2以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】精品文档交流 3。

[测量学]实验报告《测量学》验报告宁夏大学资源环境学院房地产经营与管理专业用曹萍实实验一一、目的与要求水准仪的认识和使用1．了解DS3型水准仪各部件及作用。

2．练习水准仪的安置、瞄准与读数。

3．用DS3水准仪测量地面二点之间的高差，用红、黑面读数，试算红面中丝读数减去黑面中丝读数是否等于尺底常数。

二、计划与设备1．实验学时数安排2学时，实验小组由4-5人组成。

2．实验设备为每组DS3型水准仪1台。

3．实验场地安排不同高度的五根水准尺，各组在练习仪器安置、整平、瞄准、精平、读数的基础上，每组练习观测五根水准尺(红黑两面) ，分别编号为A、B、C、D、E，记录在实验报告一中。

4．实验结束时，每人上交一份实验报告。

三、方法与步骤1．安置仪器：将三角架张开，使其高度在胸口附近，架头大致水平，并将脚尖踩入土中，然后用连接螺旋将仪器连在三脚架上。

2．认识仪器：了解仪器各部件的名称及其作用并熟悉其使用方法。

同时熟悉水准尺的分划注记。

3．粗略整平：先对向转动两只脚螺旋，使圆水准器气泡向中间移动，再转动另一脚螺旋，使气泡移至居中位置。

4．瞄准：转动目镜调焦螺旋，使十字丝清晰；转动仪器，用准星和照门瞄准水准尺，拧紧制动螺旋（手感螺旋有阻力），转动微动螺旋，使水准尺成像在十字丝交点处。

当成像不太清晰时，转动对光螺旋，消除视差，使目标清晰。

5．精平、读数：在水准管气泡窗观察，转动微倾螺旋使符合水准管气泡两端的半影像吻合，视线即处于精平状态，在同一瞬间立即用中丝在水准尺上读取米、分米、厘米，估读毫米，即读出四位有效数字。

四、测站水准测量练习每组观测四-五根高度不同的水准尺（每人观测一根）。

1、注意各个水准尺与仪器的距离大致相等；2、每个水准尺分别按粗平、瞄准、精平、读数的顺序先观测黑面读数，再观测水准尺红面读数。

记录数据并计算同一根水准尺红、黑面读数之差。

3、每根水准尺红面中丝读数减去黑面中丝读数的值与水准尺底部常数之差应不超过±3mm。

1第五小组《土木匠程丈量》课程实验报告第三次《土木匠程丈量》课程实验报告实验内容：方向法观察法测水平角年级专业： __12 交通工程 ___________组别：组员：彭杏华学号： 12308028林加贤12308021潘兴龙123080钱粮123080龙礼12308024郑艺宜123080报告日期： _2014_年___10_月__28_日2第五小组《土木匠程丈量》课程实验报告一、目的与要求1.掌握方向法观察水平角的操作次序、记录及计算的方法；2.掌握方向观察水平角内业计算中各项限差的意义和规定；3.进一步熟习电子经纬仪的操作。

4.本次实验要求的限差为：1）光学对中法对中，对中偏差小于 1mm；2）半测回归零差不超出± 18″；3）各测回方向值互差不超出±24″。

二、仪器准备主要设施：DT-02 电子经纬仪（编号T45290） 1 台三角架1副花杆2根记录表1张三、方法与步骤1.在宽阔地面上选定某点 O为测站点，用记号笔桩定 O点地点。

而后在场所周围任选 5 个目标点 A、 B、 C、D 和 E（距离 O点各约 15~30m），分别用显然标记点或记号笔桩定各目标点；2.在测站点 O上布置仪器，对中：目的是使仪器中心与测站点位于同一铅垂线上。

能够挪动脚架、旋转脚螺旋使对中标记正确对准测站点的中心。

3.整平：电子经纬仪目的是使仪器竖轴铅垂，水平度盘水平。

依据水平角的定义，是两条方向线的夹角在水平面上的投影，因此水平度盘必定要水平。

4.粗平：伸缩脚架腿，使圆水平气泡居中。

5.检查并精准对中：检核对中标记能否偏离地面点。

假如偏离了，旋松三角架上的连结螺旋，平移仪器基座使对中标记正确对准测站点的中心，拧紧连结螺旋。

6.经纬仪精平：旋转脚螺旋，使管水平气泡居中。

7.盘左：对准开端方向A，将水平度盘读数配置在略大于0°00′00″的读数，作为开端读数记入表格中。

顺时针旋转照准部挨次对准B、C、D各方向读取水平度盘读数记入表格中。

任务五全圆方向法观测水平角1、实训目的练习全圆方向法观测水平角的操作、记录和计算方法。

2、实训要求（1）每组任选四个目标，共同观测2～4个测回。

（2）半测回归零差、一测回内2c互差不得超过规范的要求。

3、实训仪器及工具（1）经纬仪一台，花杆4根，视需要加测伞一把，记录板（含记录纸）一块，。

（2）自备2H或3H铅笔一支，计算器1个。

4、实训方法和步骤（1）在地面上选定的测站点上安置仪器，对中整平后，任选A、B、C、D四个目标。

（2）盘左位置，使度盘度数略大于零，瞄准选定的起始目标A，读数并记入观测手簿。

（3）顺时针方向转动照准部，依次瞄准B、C、D各处目标，读数并记入观测手簿；继续顺时针方向转动照准部进行归零（即瞄准起始目标A），读数并记入观测手簿，以上为上半测回工作。

（4）纵转望远镜，用盘右位置逆时针方向转动照准部依次瞄准A、D、C、B、A各处目标，读数并记入观测手簿。

以上为下半测回工作，上、下两个半测回合称一个测回。

（5）计算。

1）计算半测回归零差并填入观测手簿相应栏中，如超限应立即重测。

2）计算各方向的平均读数。

平均读数=1/2[盘左读数+（盘右读数±180°）]起始目标有两个平均读数，再取其平均值作为起始方向的平均读数，记入观测手簿中并用括号注明。

3）计算归零后的方向值。

将各方向的平均读数分别减去起始方向的平均读数（即括号内的数），即为各方向归零后的方向值，填入观测手簿中。

（6）第二、三、四个测回的观测方法同上，只是在开始盘左观测时，要注意按180°/n改变起始目标的水平度盘读数。

（7）当各测回同一方向归零后方向值的互差不超限时，取其平均值作为该方向的最后观测值，并填入观测手簿中。

5、实训报告将观测数据填入表1中。

表1全圆方向法观测手簿日期：年月日天气：观测：班级：小组：仪器号：记录：测站与测回数测点水平度盘读数平均读数/（°′″）一测回归零后方向值/（°′″）各测回平均方向值/（°′″）备注盘左/（°′″）盘右/（°′″）∆左=∆右=∆左=∆右=∆左=∆右=∆左=∆右=注：①秒值读记错误应重新观测，度、分读记错误可在现场更正，但同一方向盘左、盘右读数不得同时更改相关数字；②度盘读数均读到秒，角度计算结果取位到1秒。
