电磁炉开关22A电源芯片8脚测量都是300V怎么办？电磁炉常用的电源芯片22A，它的型号全称是VIPer22A，这是一个常用的小功率开关电源驱动芯片，芯片集成了功率开关管，输入电压合适散热良好的情况下，其最大的输出功率可以到20W。
这个电源芯片是家用电器，比如电磁炉、饮水机等非常常用的。
VIPer22A芯片简介VIPer22A芯片基本参数VIPer22A是ST公司推出的一款小功率内置开关管的开关电源驱动芯片，欧标电压输入范围内，直插封装的最大输出功率可以到20W，贴片封装的输出功率为12W；如果是宽电压输入范围，直插封装的输出功率为12W，贴片封装的输出功率为7W。
VIPer22A的工作电压范围比较宽，为9V-38V；它的开关震荡频率固定，典型值为60kHz。
VIPer22A芯片内部结构VIPer22A的内部整合了电流型PWM控制器、高压功率场效应管以及逻辑控制和保护电路等结构。
从芯片的内部结构框图能够看出，它与一般开关电源芯片有所区别，在内部开关管输入的高压端，也就是内部场效应管的漏极，通过芯片内部的电压源提供给芯片正常工作时的电压，所以芯片的启动不需要外接启动电阻，正常工作时，也可以不适用变压器的辅助绕组供电。
与其他开关电源芯片另外一点比较大的区别是，芯片内部开关管有两个源极，这两个源极的面积有区别，并且在这两个源极之间接了一个电阻，用来检测流过开关管的电流。
由于两个源极的存在，流过检流电阻上的电流并不是流过开关管的全部电流，而是按照一定比例的其中的一小部分，这样就能够大大减小电阻上的损耗，起到一定的节能作用，无需外接的检流电阻，同样也能够缩小电路板布局，节省一部分成本。
VIPer22A芯片引脚功能排序VIPer22A芯片的引脚功能如下：1、2号引脚为内部开关管的源极；3号引脚为反馈信号输入端；4号引脚为芯片的电源供电端；5-8号引脚为内部开关管的漏极。
VIPer22A芯片应用电路及工作原理上图是以22A作为主控芯片的电磁炉电源电路，这是一个非隔离型开关电源，电路原理中省略掉了交流输入的整流及滤波电路。

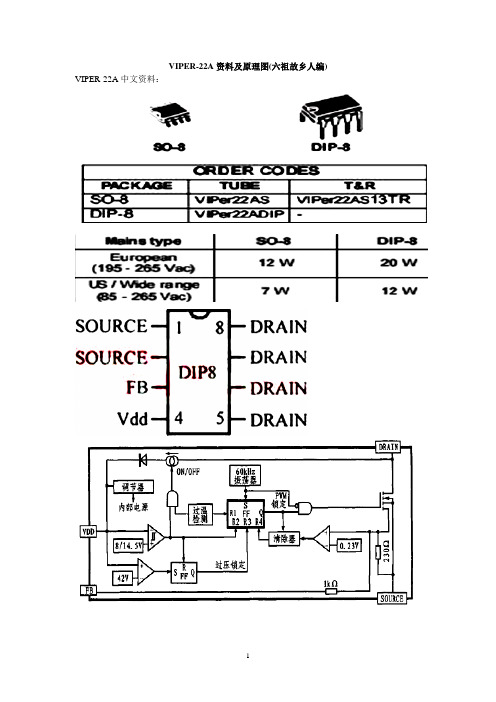

VIPER-22A资料及原理图(六祖故乡人编) VIPER-22A中文资料：HR500-2型万能表R×1kΩ档估测的内阻值：黑表笔（脚）红表笔（脚）电阻（Ω）1、22、1 01、2 3 1.1k1、2 4 4.4k1、2 5、6、7、8 3.7k3 1、2 1.1k3 4 6.1k3 5、6、7、8 5.2k4 1、2 11k4 3 12.8k4 5、6、7、8 5k5、6、7、8 1、2 120k5、6、7、8 3 125k5、6、7、8 4 140kV IPER22A芯片概述:意法半导体的V IPER22A芯片为专用开关电源集成电路。
其内部结构如图1所示。
芯片工作时, 直流电压从漏极脚进入集成电路, 经整流和稳压后供给开关电源工作, 从而使这个电路工作时不需要外接启动电阻。
即使VDD供电电路不正常, 电源电路的振荡电路仍能起振, 而且上图1 V IPER22A芯片内部结构电路有输出电压。
在VDD正常前, 由芯片内部自身供电, 经过很短时间后, VDD供电电源正常, 此时,利用门电路控制开关电路(ON /OFF)断开从栅极输入的供电回路。
V IPER22A 有过热、过压保护功能。
VDD从4脚输入后, 首先送入比较器, 一旦输入VDD ≥42 V, 则触发器( FF1)输出一个置位信号1使控制振荡电路工作的触发器( FF2)输出为0,锁住U2 , 振荡信号无法输出, 即开关管不工作。
当输入电压小于1415 V时, U3 也将输出一个复位脉冲, 使开关管不工作。
当电路过热时, R1 为1,将FF2置0, 开关管不工作。
当供电电压VDD在正常范围时, FB所得的取样电压与基准电压0123 V相比较, 用其比较结果去控制FF2 的转换频率,从而控制开关管的状态转换, 实现控制输出电压,达稳压的功能。
该集成电路芯片内部包含60kHz的振荡电路, 其外围电路相当简单。
3 V IPER22A开关电源电路本文所使用的V IPER22A芯片具有优良的控制功能, 使得外围电路的设计较简单, 只需考虑一般的短路、过载电路保护即可。
VIPer12/22离线式开关电源设计前言开关电源采用功率半导体作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。
开关电源的基本构成如图（1）所示，其中DC/DC变换器进行功率变换，它是开关电源的核心部分，此外还有启动电路、过流与过压保护、电路噪声滤波器等组成部分。
反馈回路检测其输出电压，并与基准电压比较，其误差电压通过误差放大器放大及控制脉宽调制电路，再经过驱动电路控制半导体的通断时间比，从而调整输出电压的大小。
开关电源具有效率高、体积小、重量轻等显著特点，因此近年来获得了迅猛的发展。
特别是近几年，由于解决了电气隔离和热绝缘技术，从而能够把功率开关与控制电路包括反馈电路集成于同一芯片上，这样大大简化了开关电源的设计、缩短了设计周期；同时，由于外围所需元器件很少，极大地提高了系统工作的稳定性与可靠性。
比如由Fairchild Semiconductor公司推出的KA5H0365R/0380R系列芯片、Infineon Technologies（IT）公司推出的COOLMOSICE2A165/265/365系列芯片、Power Integrations（PI）公司推出的TOP221~7系列芯片等都具有类似或相似的功能。
用这类芯片做开关电源，无需加散热器，在通用电网即可输出20-50W的功率；保护功能齐全；电路结构简单；有的芯片还能自动降低空载时的工作频率，从而降低待机状态的损耗，故在中小功率开关电源中有着广泛的应用前景，下面就以STMicroelectronics公司的VIPer22A为主芯片，介绍步步高电子公司一款VCD开关电源的设计。
一、VIPer12/22A概述VIPer12/22A是ST Microelectronics于2002年研发出的低功率、离线式控制器，它内部集成了开关控制电路和功率场效应管，图（2）是它的内部功能块原理图，其第1～2脚是功率管的源极（SOURCE），第3脚FB是反馈信号输入端，作为内部电路控制使用，第4脚VDD是电源（开始启动时电压由漏极通过IC内部高压电流源转换提供），第5 ～ 8是功率管的漏极（DRAIN），功率管的栅极（GRID）没有引出，在内部受一个RS触发器输出Q控制，该触发器有4个复位输入R1～R4，分别代表温度、欠压锁定、过压和电流保护，1个置位S输入。
VIPer12A、VIPer22A开关电源应用电路图及管脚数据VIPer12A、VIPer22A开关电源应用电路图及管脚数据VIPER12A各引脚的功能如下：12脚是内部场效应管的源极3脚是反馈输入4脚是VDD5678脚接内部场效应管的漏极一般5678脚外接AC220经桥堆整流后的电压(约300V左右)，12脚接地，4脚输出18V，而5V也有18V经7805而来，3脚为电压反馈与外接18V稳压管形成稳压电路，当燃,VIPER12A与桥堆间还有一个线绕电阻很容易烧坏，VIPER12A可用VIPER22A代替。
VIPer12A引脚功能和电压参数脚位功能电压（V)1-2 场效应开关管的S极 03 误差放大信号输入 0.54 供电、供电异常检测 16.55-8 开关管漏极和高雅恒流源 309注意：部分电磁炉采用该器件时，它的1 .2脚并未直接接地，而是接在18V供电的续流二极管（整流二极管）的负极，所以他的1.2脚电压为18V，这样他的4脚电压为40V左右。
另外此类开关电源也多未设置尖峰脉冲吸收回路。
代换AP8012主要特性：输入电压范围85V-265V芯片内置MOS耐压：最小值730V工作频率：55KHzVCC 10V-39V过温·过压·过流保护AP8012优点：(与Viper12A相比较)1、 AP8012比Viper12A在系统待机功耗与芯片发热方面的表现更有优势；2、AP8012芯片频率略比Viper12A低,而使得芯片本身发热较小；3、系统短路时,芯片上的尖峰高压会略为降低而不易炸毁芯片；4、比Viper12A更有利于降低EMI；5、完全直接PIN TO PIN替换VIPER12A而不须变更变压器及外围线路；。

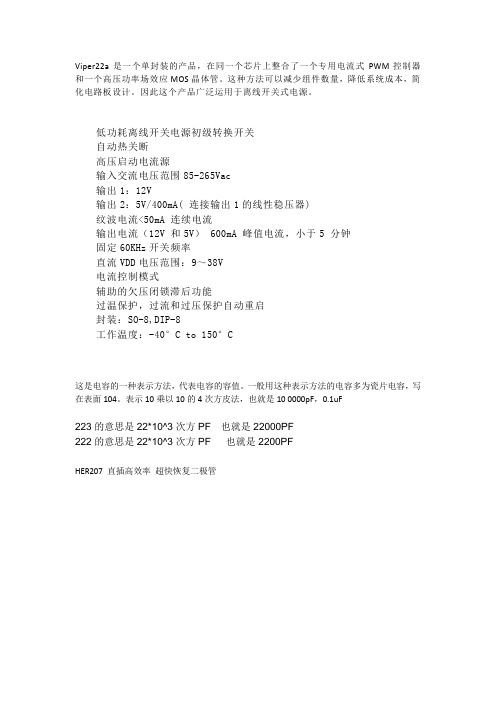

Viper22a是一个单封装的产品，在同一个芯片上整合了一个专用电流式PWM控制器和一个高压功率场效应MOS晶体管。
这种方法可以减少组件数量，降低系统成本，简化电路板设计。
因此这个产品广泛运用于离线开关式电源。
低功耗离线开关电源初级转换开关
自动热关断
高压启动电流源
输入交流电压范围85-265Vac
输出1：12V
输出2：5V/400mA( 连接输出1的线性稳压器)
纹波电流<50mA 连续电流
输出电流（12V 和5V） 600mA 峰值电流，小于5 分钟
固定60KHz开关频率
直流VDD电压范围：9～38V
电流控制模式
辅助的欠压闭锁滞后功能
过温保护，过流和过压保护自动重启
封装：SO-8,DIP-8
工作温度：-40°C to 150°C
这是电容的一种表示方法，代表电容的容值。
一般用这种表示方法的电容多为瓷片电容，写在表面104。
表示10乘以10的4次方皮法，也就是10 0000pF，0.1uF
223的意思是22*10^3次方PF 也就是22000PF
222的意思是22*10^3次方PF 也就是2200PF
HER207 直插高效率超快恢复二极管。
开关电源芯片VIPer22A概述：VIPer22A是意法半导体（STMicroelectronics）出品的一款开关电源芯片，VIPer22A是一种工作于开关模式下的电源芯片。
VIPer22A工作频率固定为60kHz，芯片自身采用9v-38v的供电电压。
以VIPer22A组成的开关电源最大能够提供20w的输出功率，可用于便携式电池充电电路以及电视机、显示器等电器设备的待机电源。
也可独立作为功耗相当的小型电器供电电源，如游戏机、卫星接收设备、音响、电磁炉等等。
一、VIPer22A引脚功能与实测电压1、85V~265V宽电压开关电源电路方案2、220V情况下，待机功耗小于120mw，3、集成高压启动电路4、集成高压功率开关5、60KHz固定开关频率6、9V~30V宽VDD工作电压范围7、电流模式PWM控制方式8、内置过温、过流、过压、欠压等保护功能二、VIPer22A引脚功能三、VIPer22A内部方框图其内部方框图如上图所示，VlPer22A内部集成了一个高耐压场效应开关管，开关管击穿电压为700v。
VlPer22A独特的稳压工作方式与常规电源芯片有了较大的不同。
VlPer22A是通过对开关管电流的控制来维持输出电压稳定的。
通电瞬间，VlPer22A开始启动，内部振荡电路起振，输出脉冲电压驱动开关管导通。
开关变压器中电流迅速上升，导通电流将通过开关管源极进入地端，形成回路。
由电阻R2完成对开关管电流的取样。
当开关管电流迅速达到设计极限的时侯，取样电流在R2上产生降压将超过0．23v门限，则芯片内部误差放大器输出高电压，关闭驱动电路，从而使开关管截止，负载电流减少。
在开关变压器次级电压建立之后，VIPer22A 外部FB端将得到一个与次级电压成正比例关系的反馈电流，它与取样电流相叠加，共同在电阻R2上形成误差电压，误差电压对比较放大器进行控制，就可以实现输出电压的稳定了。
在 VIPer22A的稳压环节中，并不直接以开关管源极电流i作为取样电流，而是从开关管引出另一个较小电流I，由此间接对i进行取样，这两个电流之间有一个560的固定倍率，即开关管电流I是小电流I的560倍。
viper22a简介viper22a是一款离线开关电源供电控制器，适用于低功耗应用，满足家用电器、电池充电器以及各种消费电子产品的需求。
主要特性•供电电压范围广，可适应多种应用•高效率，节能环保•内置短路保护和过压保护功能•低工作温度，可靠性高•小型封装，适合密集布局架构和工作原理viper22a采用离线开关模式，通过内部的高压MOSFET开关器件实现高效转换。
以下是viper22a的主要架构和工作原理：viper22a架构viper22a架构在正常工作模式下，输入电压通过整流桥整流后，被输入滤波电容进行滤波。
然后，经过桥式整流电路后的直流电压转换成高频脉冲，由高压MOSFET开关器件控制，经过变压器耦合到输出绕组。
viper22a的工作频率可通过外部元器件进行调节，以适应特定应用的要求。
高频脉冲经过二次侧绕组后，通过输出整流电路得到所需的输出电压。
viper22a还内置了短路保护和过压保护功能，当负载发生短路或输出电压超过设定阈值时，控制器会自动切断MOSFET 开关，以保护电路和负载。
优势和应用领域viper22a相比传统的线性稳压器具有以下优势：1.高效：viper22a采用了离线开关模式，功率转换效率大大提高，可以达到90%以上，节能环保。
2.适应性强：供电电压范围宽，可适应不同的电源输入。
3.温度低：viper22a采用了低工作温度的设计，可以在较高环境温度下工作，适用于各种工况。
4.保护功能：viper22a内置了短路保护和过压保护功能，可以有效保护电路和负载。
基于以上特点，viper22a广泛应用于以下领域：•家用电器：包括电视机、空调、冰箱等家电产品。
•电子产品：如手机充电器、电脑电源等。
•工业控制系统：例如自动化设备、电机驱动等。
总结viper22a是一款高效、适应性强且可靠的离线开关电源供电控制器。
其小型封装使其适用于紧凑的电路布局，广泛应用于家用电器、电子产品以及工业控制系统等领域。
之阳早格格创做引止开闭电源通过电路统造开闭管举止下速的导通与停止, 将曲流电转移为下频次的接流电提供给变压器举止变压, 进而爆收所需要的一组或者多组电压[ 1 ] .它具备效用下的个性, 而且开闭电源的变压器体积比串联稳压型电源的要小得多, 电源电路比较整净, 整机沉量也有所下落, 所以成为现正在电源死长的一种趋势.本文采与V IPER22A芯片安排了一种开闭电源.2V IPER22A芯片概括意法半导体的V IPER22A芯片为博用开闭电源集成电路.其里面结构如图1所示.芯片处事时, 曲流电压从漏极足加进集成电路, 经整流战稳压后供给开闭电源处事, 进而使那个电路处事时不需要中接开用电阻.纵然VDD供电电路不平常, 电源电路的振荡电路仍能起振, 而且图1V IPER22A芯片里面结构电路有输出电压.正在VDD平常前, 由芯片里面自己供电, 通过很短时间后, VDD供电电源平常, 此时,利用门电路统造开闭电路(ON /OFF)断开从栅极输进的供电回路.V IPER22A 有过热、过压呵护功能.VDD从4足输进后, 最先支进比较器, 一朝输进VDD ≥42 V, 则触收器( FF1)输出一个置位旗号1使统造振荡电路处事的触收器( FF2)输出为0,锁住U2 , 振荡旗号无法输出, 即开闭管不处事.当输进电压小于1415 V时, U3 也将输出一个复位脉冲, 使开闭管不处事.当电路过热时, R1 为1,将FF2置0, 开闭管不处事.当供电电压VDD正在平常范畴时, FB所得的与样电压与基准电压0123 V相比较, 用其比较停止去统造FF2 的变换频次,进而统造开闭管的状态变换, 真止统造输出电压,达稳压的功能.该集成电路芯片里面包罗60kHz的振荡电路, 其中围电路相称简朴.3V IPER22A开闭电源电路本文所使用的V IPER22A芯片具备劣良的统造功能, 使得中围电路的安排较简朴, 只需思量普遍的短路、过载电路呵护即可.电路本理图如图2.图2电路本理图正在接流电源的输进端接电容C0 用于滤除矮频好模噪声, 接扼流圈用于过滤掉电网上的搞扰, 共时也滤掉电源对于电网的搞扰.220 V的接流电源输进后, 经四个二极管形成的桥式整流电路整流, C1 滤波后输出一个300V安排的曲流旗号.由于V IPER22A处于处事状态,正在其里面场效力管停止时, 会正在变压器初级二端爆收大于300 V的电压, 利用R1、C2 战D5 形成防冲激电路, 使其电压有一个释搁回路, 免得激脱V I2PER22A里面场效力管.整流滤波后的曲流电供给开闭电源IC变换成下频的接流旗号, 经变压器耦合输出各路矮电压的接流旗号.由于输进电压较下, 所以二极管的耐压值要很下, 而且电容的容量也要很大.互感爆收的接流脉冲电压经D6 整流、R2限流战C3、C6 滤波后动做开闭芯片的供电电压.由于V IPER22A的特殊结构, 如无VDD时可真止里面供电, 所以R2 纵然打脱开路, 仍有电压输出, 但是不平常.共时, VDD也为与样回路中的光耦的接支部分供电.另一部分电感感触到的脉冲电压经D8 整流, 又经电感L2、电容C12、C13、C14滤波后, 输出+ 5 V电压.+ 5 V电压共时经稳压管Z2 后给光耦电路收射部分供电, 通过光耦的接支部分接支到的光动做与样旗号, 从V IPER22A的3足FB输进到芯片, 进而去统造开闭管的开闭频次, 统造电源电压的宁静, 起到稳压的效用[ 2 ] .本电源电路由于前后级是通过光耦举止互相统造, 那样很佳天断绝了前后级.共时, 变压器电感线圈另一端经D7整流C10滤波后输出+ 12 V的电压.变压器的一部分电感线圈经D10整流、C15滤波后输出 24 V电压.共时, 经R4 落压、 12 V稳压管Z1 稳压战C17滤波后输出12 V的电压.与+ 5 V电压输出一般, 变压器电感线圈输出的脉冲电压经D9 整流、电感L1、电容C16、C18、C19滤波后输出+ 9 V曲流电压.4中断语本文安排的开闭电源采与V IPER22A 统造芯片, 由于它劣同的本能, 使得统造电路正在安排上比较简朴.其余正在电路的安排上间接对于220 V的接流电压举止整流统造形成下频的接流电压, 而不采与变压器落压后再统造, 那样便灵验天减小了开闭电源的体积.正在接流输进端加进了扼流圈, 灵验天将电网战电源断绝开去, 减小了互相的效用.输出电压采样使用了线形光耦采样, 将电源的输进战输出天线灵验天举止了断绝, 也大大落矮了天线反馈回路的效用, 进而压造了电源输出的纹波.通过安排、创造战尝试, 说明白按该思路研造出的开闭电源是一种电路简朴、稳当性下、真用价格强的支流稳压电源.。
VIPER22A引脚功能及实测数据
VIPER22A中文资料PDF应用电路图_引脚功能及代换参数：
VIPER22A属于VIPER系列，常用型号还有VIPER12A（输出功率小于VIPER22A）。
该系列芯片采用ST的VIPOWER MO-3高压专利技术，在同一颗芯片上整合了一个专用电流式PWM控制器和一个高压功率场效应MOS晶体管，这样既减少了组件数量，减少了系统成本，又降低了功耗，其待机功耗小于1W，符合蓝天使和能源之星等节能标准。
由于VIPER22A的输出功率在10W左右，是一种非常廉价而性能不错的单端小功率电源变换集成电路，加之外围器件非常少，使用简便，因此广泛用于卫星接收机，DVD,电磁炉及液晶电视副开关电源电路中。
TCL液晶电视所用的PWL37C型电源板的副电源就采用了该IC，相关电路如图1所示。
值得一提的是，正常工作时，VIPER22A的4脚供电（VDD）应不低于15V。
若市电电压低于AC90V,VIPER22A内部的初始供电机构通常会自行停止工作，从恧导致VIPER22A不能可靠启动。
另外，3脚稳压输入控制端的正常工作电压范围为0V-1V。
图1 PWL37C型电源板副开关电源电路图：
VIPER22A引脚功能：
脚位引脚功能电压
1,2 场效应管源极接地端 0V
3 取样电压输入端 0.8V
4 内部电源供电端 18V
5－8 场效应管漏极 300V
VIPER22A代换：可用AP8022A,DK112直接代换。
VIPER22A可以代换功率较小的VIPER12A。
VIPer22A构成的碟机开关电源原理与检修电⼦报/2007年/4⽉/22⽇/第010版⾳像维修VIPer22A构成的碟机开关电源原理与检修⼴东丘松有杰科GK360T超级VCD机电源电路采⽤了新型的⼩功率智能电源集成电路VIPer22A，该集成电路内置了场效应开关管、60kHz脉宽调制器、智能调整电路及过流、过热、过压保护电路，具有外围电路简洁(⽆需启动电路)、输⼊电压适应范围宽、输出电压稳定等优点。
⼀、⼯作原理1.启动和振荡开机后，经整流滤波得到的+300V左右的直流电压经过开关变压器的①－②绕组直接送到U1(VIPer22A)的⑤～⑧脚，U1内部供电电路及振荡电路开始⼯作，使内部场效应管进⼊开关状态，开关变压器的①－②绕组便有⾼频脉冲电流流过，开关变压器的③－④绕组也会产⽣⼀个⾼频感应电压。
该电压经过D5整流、C8滤波后，得到+17V左右的直流电压。
并送到U1的④脚，为U1内部电路提供正常⼯作所需的电源电压，使开关电路能稳定地⼯作。
同时。
开关变压器次级的其他绕组也分别感应出相应的⾼频感应电压。
2.稳压电路该机稳压电路采⽤WLA31(U3)和PC817(U2)组合。
其稳压过程如下：当由于某种原因引起输出电压升⾼时，+5V电压随之升⾼，取样电阻R12*、R8*分压处(U3的①脚)的电压也会随之升⾼，从⽽使U3③脚的电压下降，U2内部光电⼆极管的亮度增强。
其内部光电三极管c-e极之间的内阻变⼩，U1③脚电压随之升⾼。
该变化的电压值经过U1③脚内部的稳压控制电路处理后，控制U1内部振荡器输出的振荡脉冲宽度变窄，从⽽使内部场效应开关管的导通时间缩短，开关变压器次级输出的电压随之下降，起到稳压的作⽤；如果输出电压因为某种原因⽽降低，则稳压控制过程与上述原理正好相反。
3.保护电路该机中的R2、C6和D6构成了⼀个尖峰吸收回路，主要⽤于消除开关变压器漏感产⽣的尖峰电压，保护电源集成电路U1内部的场效应开关管不被过⾼的尖峰电压击穿损坏。
