摄影测量考点预测

摄影测量知识点要点第⼀章1、传统摄影测量学定义：摄影测量学是利⽤光学摄影机获取的像⽚，经过处理以获取被摄物体的形状、⼤⼩、位置、特性及其相互关系的⼀门学科。

2、摄影测量与遥感的定义：摄影测量与遥感是从⾮接触成像及其他传感器系统，通过记录、量测、分析与表达等处理，获取地球及其环境和其他物体可靠信息的⼯艺、科学与技术。

（其中,摄影测量侧重于提取⼏何信息，遥感侧重于提取物理信息。

也就是说，摄影测量是从⾮接触成像系统，通过记录、量测、分析与表达等处理，获取地球及其环境和其它物体的⼏何、属性等可靠信息的⼯艺、科学与技术）3、摄影测量的分类①按距离远近：航天摄影测量、航空摄影测量、地⾯摄影测量、近景摄影测量、显微摄影测量②按⽤途：地形摄影测量、⾮地形摄影测量③按处理⼿段：模拟摄影测量、解析摄影测量、数字摄影测量4、地形摄影测量的主要任务：测绘各种⽐例尺的地形图及城镇、农业、林业、地质、交通、⼯程、资源与规划等部门需要的各种专题图，建⽴地形数据库，为各种地理信息系统提供三维基础数据5、⾮地形摄影测量的主要任务：⽤于⼯业、建筑、考古、医学、⽣物、体育、变形观测、事故调查、公安侦破与军事侦察等⽅⾯6、数字地图：DLG(数字线划地图）、DOM（数字正射影像）、DEM（数字⾼程模型）、DRG （数字栅格地图）7、摄影测量的特点：①⽆需接触物体本⾝获得被摄物体信息（较少受到周围环境与条件的限制）②由⼆维影像重建三维⽬标③⾯采集数据⽅式④同时提取物体的⼏何与物理特性8、摄影测量学的三个发展阶段：模拟摄影测量、解析摄影测量、数字摄影测量9、模拟摄影测量：利⽤光学/机械投影⽅法实现摄影过程的反转，⽤两个/多个投影器模拟摄影机摄影时的位置和姿态构成与实际地形表⾯成⽐例的⼏何模型，通过对该模型的量测得到地形图和各种专题图10、模拟摄影测量的特征：①形成了较完整的摄影测量学的基本概念②依据相⽚变为地形图的作业过程及需要，⽣产了⼤量复杂、昂贵的摄影测量仪器③根据仪器及测量原理的不同，形成了较完整的相⽚变为地形图的测绘⽅法11、模拟⽴体测图仪分为：光学投影、光学-机械投影、机械投影12、1957年，海拉⽡博⼠提出解析测图仪的思想，标志着解析摄影测量的开始13、解析摄影测量：以电⼦计算机为主要⼿段，通过对摄影像⽚的量测和解析计算来研究和确定被摄物体的形状、⼤⼩、位置、性质及其相互关系，并提供各种摄影测量产品的⼀门科学。

《摄影测量学》复习提纲1、摄影测量：是利用摄影机或其他传感器采集被测对象的图像信息，经过加工处理和分析，获取有价值的可靠信息的理论和技术。

2、数字摄影测量：基于摄影测量的基本原理，通过对所获取的数字/数字化影像进行处理自动（半自动）提取被摄对象用数字方式表达的几何与物理信息，从而获得各种形式的数字化产品和目视产品。

3、摄影测量发展的三个阶段：（1）模拟摄影测量（2）解析摄影测量（3）数字摄影测量4、主光轴：透镜中心的连线。

5、航空摄影测量的要求：（1）像片倾斜角：应该小于3°；（2）航摄比例与航高：同一航线内各摄影站的航高差不得大于50米；（3）像片重叠度：航向重叠度一般规定为60%，最小不得小于53%，最大不得大于75%；旁向重叠度一般规定为30%，最小不得小于15%，最大不得大于50%；（4）航线弯曲度：通常不得大于3%；（5）像片旋偏角：一般不得大于6°，个别允许达到8°，连续三张不得超过6°。

6、透视变换中特殊的点、线、面（注意点线面之间的关系）：（1）摄影方向线：过投影中心且垂直于像面的方向线；（2）像主点：摄影方向线与像面的交点；（3）地主点：摄影方向线与物面的交点；（4）像底点：过透视中心的铅垂线与像面的交点；（5）地底点：过透视中心的铅垂线与物面的交点；（6）主合点：过透视中心所做基本方向线的平行线与像面的交点；（7）像片主距：摄影机物镜后节点到像片主点的垂距；（8）等角点：过透视中心所做倾斜角a的二等分线与像（物）面的交点。

（9）迹线：像面与物面的交线。

（10）迹点：迹线上的所有点。

（11）主纵线：主垂面与像面的交线。

7、相对高度：摄影机物镜相对于某一基准面的高度。

8、绝对航高：相对于平均海平面的航高，指摄影机物镜在摄影瞬间的真实海拔高度。

9、航向重叠度：同一条航线内相邻像片间的重叠影像部分与像片边长比值的百分数。

10、旁向重叠度：相邻航线间的重叠影像部分与像片边长比值的百分数。

近景摄影测量复习提纲一、近景摄影测量的:1.定义2.优点3.缺陷4.发展现状5.主要用途归结为哪三个方面6.内外方位元素如何选择7.何种情形下不适合使用近景测量？二、1.摄影机的分类2.各类摄影机的性能与技术指标3.何谓一步像机4.非量测用像机有哪些优点和特性？5.立体摄影机D的概念、原理和形式7.彩色电视机的制式有哪几种8.夜视镜的作用和适应范围9.色温的概念和一般知识三、1.近景摄影测量的两种基本摄影方式2.正直摄影方式的精度估算公式推导3.关于景深的计算4.立体像对的摄取方法有哪几种5.为何要对某些被摄物体的表面进行处理6.构形系数与摄影比例尺分母7.回光反射标志的作用和性能四、1.近景摄影测量中实施控制的目的2.相对控制的概念3.待定点中误差的构成4.前方交会公式的导出5.前方交会的精度估算6.控制点的精度估算7.起始方向线的确定方法8.室内近景控制场的建立方法9.活动控制系统的适应场合10.“日内瓦尺”控制方法和精度估算公式11.相对控制的应用五、1.共线方程的像点误差方程式的一般式及每个符号的意义2.多片前方交会的流程和方法3.写出无控制点且外方位元素视作观测值的光线束平差解的法方程式4.直接线性变换的基本公式5.写出或导出直接线性变换的误差方程式，并说明解算过程6.直接线性变换解法的控制点布点要求六、1.角锥体原理与解法（2种）2.移位视差法的作用及变形量解算公式3.当考虑内外方位元素误差影响时，导出三系数的误差方程的解4.像机检校的概念、内容和主要方法5.底片变形的改正方法，各改正公式的应用范围，平差解算的方法6.多片空间后方交会的原理、方法和误差方程的形式7.偏心常数的概念、光学测定方法、图形。

野外测定方法、原理、公式和导出误差方程8.同步摄影的概念近景摄影测量复习提纲（部分答案）一、近景摄影测量的:1.定义2.优点3.缺陷4.发展现状5.主要用途归结为哪三个方面(1)古建筑与古文物摄影测量（2）生物医学摄影测量（3）工业摄影测量6.内外方位元素如何选择二、1.摄影机的分类2.各类摄影机的性能与技术指标3.何谓一步像机即一次成像照相机，此类相机，在启动快门一分钟后即可获得相片。

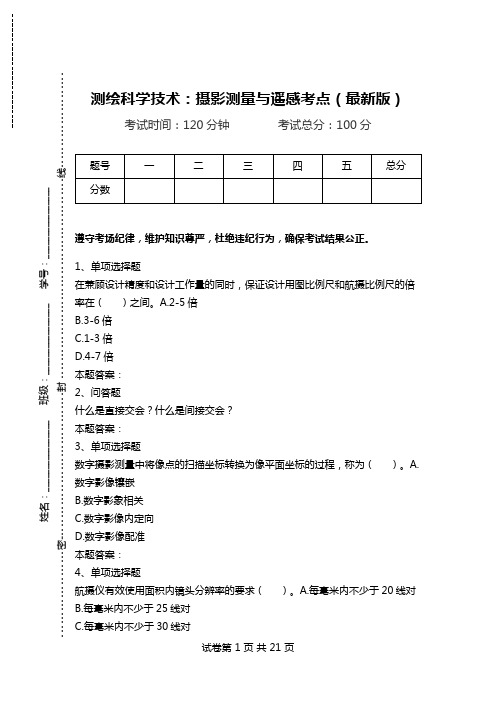

测绘科学技术：摄影测量与遥感考点（最新版） 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、单项选择题 在兼顾设计精度和设计工作量的同时，保证设计用图比例尺和航摄比例尺的倍率在（ ）之间。

A.2-5倍 B.3-6倍 C.1-3倍 D.4-7倍 本题答案： 2、问答题 什么是直接交会？什么是间接交会？ 本题答案： 3、单项选择题 数字摄影测量中将像点的扫描坐标转换为像平面坐标的过程，称为（ ）。

A.数字影像镶嵌 B.数字影象相关 C.数字影像内定向 D.数字影像配准 本题答案： 4、单项选择题 航摄仪有效使用面积内镜头分辨率的要求（ ）。

A.每毫米内不少于20线对 B.每毫米内不少于25线对 C.每毫米内不少于30线对姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------D.每毫米内不少于40线对本题答案：5、单项选择题混淆矩阵在遥感图像处理中可用于评价（）。

A.分类精度B.图像质量C.空间分辨率D.几何精度本题答案：6、单项选择题中国与巴西联合研制和发射的第一颗资源遥感卫星是（）。

A.SPOT-1B.ERTS-1C.IKONOS-1D.CBERS-1本题答案：7、单项选择题下列对机载激光扫描系统的特点描述不正确的是（）。

A.机载激光扫描系统基本不需要或很少需要进入测量现场或布置地面控制点。

B.机载激光扫描系统的激光脉冲信号能够部分穿透植被的叶冠。

C.机载激光扫描系统是一种被动式测量方式。

D.机载激光扫描系统可以进行电力线检查。

本题答案：8、问答题双像解析摄影测量测求地面点三维坐标的方法有哪三种？本题答案：9、单项选择题资源遥感卫星常采用近圆形轨道的目的是（）。

摄影测量与遥感复习要点摄影测量是一种通过拍摄并测量影像来获取地理信息的方法。

遥感是一种通过从远距离获取数据来掌握目标特性的技术。

摄影测量和遥感在地理信息领域都起到重要作用，下面是它们的一些重要要点。

一、摄影测量的基本原理：1.空中三角测量：利用三角形的特性，通过影像上物点之间的距离关系来测量地面物点的位置。

2.法平面投影法：利用物点的前方交会和后方交会原理，测量物点的地面坐标。

3.焦距测定法：根据相机的参数和影像上的物点信息，计算相机的焦距。

4.高程测量方法：通过比例尺和重心高差原理，测量物点的高程信息。

5.数字像点平差：利用最小二乘法对像点观测结果进行调整，提高测量精度。

二、摄影测量的应用：1.地图制图：通过拍摄航空影像进行解译和处理，制作出地图产品。

2.土地利用规划：利用航空影像和卫星影像，进行土地利用的调查和规划。

3.海洋测绘：利用航空相机或卫星影像，进行海洋水质、岸线等测绘工作。

4.城市规划与管理：通过航空相机或卫星影像，监测城市的用地变化和发展趋势。

三、遥感的基本原理：1.电磁辐射与能谱：不同物质在特定波段上的辐射方式和特征。

2.电磁辐射的传播与遥感信息提取：利用物质对电磁波的能量吸收、反射和发射来获取目标特征。

3.传感器与平台：遥感传感器的类型和特征，及其在空间平台上的安装和使用。

4.影像处理与解译：对遥感影像进行预处理、增强，以及利用图像解译方法分析图像上的信息。

四、遥感的应用：1.环境监测：通过遥感技术对自然环境进行监测和评估。

2.农业资源调查：通过遥感影像对农田、植被等进行监测和调查。

3.气象预测：利用卫星遥感数据，对气象要素进行监测和预测。

4.土地利用与规划：通过遥感影像对土地利用状况进行调查和规划。

总结：摄影测量和遥感在地理信息领域都有着广泛的应用。

摄影测量主要通过拍摄影像和测量物点之间的关系来获取地理信息，主要用于地图制图和规划管理等；遥感则是通过从远距离获取数据来获得地面特征，主要用于环境监测和资源调查等。

一．名词解释1.摄影测量的定义.2.中心投影：投影光线会聚于一点的投影称为中心投影。

3.摄影基线：航线方向相邻两个摄影站点间的空间距离4.相对定向：相对定向：根据立体像对内在的几何关系恢复两张像片之间的相对位置和姿态，使同名光线对对相交，建立与地面相似的立体模型。

即确定一个立体像对两像片的相对位置。

5.像片旋偏角：摄影瞬间摄影机的主光轴近似与 地面垂直，偏离铅垂线的夹角小于2度～3度，夹角为像片旋偏角6.单像空间后方交会：利用至少三个已知地面控制点的坐标，与其影像上对应三个像点的影像坐标，根据共线条件方程，反求该像片的外方位元素。

7.空间前方交会：由立体像对中两张像片的内、外方位元素和像点坐标来确定相应地面点的地面坐标的方法，称为空间前方交会。

8.数字影像内定向：同一像点的像平面坐标与其扫描坐标不相等，需要加以换算，这种换算称为数字影像内定向。

9.摄影机主光轴：物镜后节点作框标平面的垂线10.空间后方交会：航摄像片可以在摄影之后，利用一定数量的地面控制点，根据共线条件方程或反求像片的外方位元素这种方法称为单张像片的空间后方交会。

11.立体像对：相邻摄站获取的具有一定重叠度的两张影像。

12.解析法绝对定向：借助地面控制点，将相对定向模型进行缩放、平移和旋转，使其达到绝对位置。

二．填空1.摄影测量学的发展经过了模拟摄影测量、解析摄影测量、数字摄影测量三个阶段。

2.摄影测量常用的坐标系统有：像平面坐标系、像空间坐标系、像空间辅助坐标系 、摄影测量坐标系、地面测量坐标系、.3.共线方程表达的是像点、投影中心与地面点之间关系。

4.一张像片的内方位元素包括：x0、 y0 、 f ；外方位元素包括：三个线元素(Xs 、Ys 、Zs ）：描述摄影中心的空间坐标值；三个角元素(ϕ、ω、κ) ) ：描述像片的空间姿态。

5.解析绝对定向需要量测 2 个平高和 1 个高程以上的控制点，一般是在模型四个角布设四个控制点。

摄影测量学习题一、名词解释：1、摄影测量学：是对研究的对象进行摄影,根据所获得的构像信息，从几何方面和物理方面加以分析研究,从而对所摄对象的本质提供各种资料的一门学科。

２、光圈号数 :相对孔径的倒数3、景深 ：远景与近景之间的纵深距离称为景深 ﻩﻩ4、超焦点距离：当物镜向无限远物体对光时，不仅远处的物体构象清晰，而且在离开物镜不小于某一距离H 的所有物体,其构象都很清晰，这个距离Ｈ就称为超焦点距离或称为无限远起点 5、视场： 将物镜对光于无穷远，在焦面上会看到一个照度不均匀的明亮圆。

这个直径为ab 的明亮圆的范围称为视场ﻩ ﻩ６、视场角 ：物镜的像方主点与视场直径所张的角２α。

ﻩ ﻩ７、像场ﻩ:在视场面积内能获得清晰影像的区域ﻩ ﻩ8、像场角； 物镜的像方主点与像场直径所张的角2β。

像主点：摄影机轴在框标平面上的垂足。

1１、航向重叠ﻩ:沿飞行方向上相邻像片所摄地面的重叠区。

ﻩﻩ12、旁向重叠：两相邻航带摄区之间的重叠主光轴ﻩ:通过诸透镜光轴的轴ﻩﻩ主点: 主平面与光轴的交点13、摄影基线ﻩ：相邻像片摄影站(投影中心)之间的空间连线。

15、内方位元素 确定物镜后节点和像片面相对位置的数据。

ﻩ16、外方位元素 确定摄影摄影机或像片的空间位置和姿态的参数ﻩ焦点 平行光轴的投射光线经物镜后产生折射,该折射线与光轴的交点。

17、像片倾角 航摄仪光轴与通过物镜中心的铅垂线所夹的角称为像片的倾斜角１9、像片旋角 相邻像片的主点连线与像幅沿航线方向两框标连线之间的夹角称为像片的旋偏角ﻩﻩ2０、倾斜误差 因像片倾斜引起的像点位移ﻩ节点 投射光线与成像光线与光轴的交角ｕ和u ′相等时,投射光线与成像光线与光轴的交点。

２1、投影差 ﻩ因地形起伏引起的像点位移2２、摄影比例尺 航摄相片上某一线段构成的长度与地面上相应水平距离之比。

２３、像片控制点ﻩﻩ为联系地面与相片而测定地面坐标的像点。

相对孔径 ﻩ物镜焦距与有效孔径之比2５、左右视差 同名像点在各自像平面坐标系中的x 坐标之差2６、上下视差ﻩ同名像点在各自像平面坐标系中的Y 坐标之差２7、核点ﻩ基线延长线与左、右像片的交点k 1、k ２称为核点ﻩﻩ28、核线 核面与像片的交线称为核线2９、核面ﻩ通过摄影基线S 1Ｓ2与任一地面点A 所作的平面W A ﻩ３0、投影基线 两摄站的连线ﻩ３1、像片基线ﻩ指相邻两张像片主点的连线３2、解析空中三角测量 即在一条航带几十条像对覆盖的区域或由几条航带几百哥像对构成的区域内，仅仅由外业实测几个少量的控制点,按一定的数学模型,平差解算出摄影测量作业过程中所需的全部控制点及每张像片的外方位元素33、空间后方交会 就是利用地面控制点的已知坐标值反求像片外方位元素 ()()()()(){}23322332133222323321[]Z X Y X Y Y Y X X X Z Y X X Y Z X Y Y X Z X Y X Y=-+-+-+-+--34、空间前方交会：由立体像片对的两张像片的内、外方位元素和像点坐标来确定该点的物方坐标的方法。

注册测绘师摄影测量知识点汇总摄影测量是测绘学的一个重要分支，它通过影像获取物体的几何和物理信息。

对于注册测绘师来说，掌握摄影测量的知识点至关重要。

下面就为大家汇总一下摄影测量的相关知识。

一、摄影测量的基本概念摄影测量是利用摄影手段获取物体的影像信息，通过量测和处理这些影像，从而确定物体的形状、大小、位置和性质的一门科学和技术。

摄影测量的主要任务包括测制各种比例尺的地形图、建立数字地面模型、为各种地理信息系统和土地信息系统提供基础数据等。

二、摄影测量的分类1、按距离远近分航空摄影测量：利用飞机作为平台进行摄影测量。

航天摄影测量：以卫星等航天器为平台获取影像。

地面摄影测量：在地面上使用摄影设备进行测量。

2、按用途分地形摄影测量：主要用于测绘地形图。

非地形摄影测量：用于工业、建筑、考古等领域。

3、按处理方法分模拟摄影测量：基于光学机械模拟方法实现摄影测量的处理。

解析摄影测量：通过建立数学模型，利用计算机进行解析计算。

数字摄影测量：基于数字影像和计算机技术进行处理。

三、摄影测量的基本原理摄影测量的基本原理是中心投影的共线方程。

即在摄影瞬间，摄影中心、像点和对应的物点位于同一条直线上。

通过量测像点的坐标，利用共线方程可以计算出相应物点的空间坐标。

四、摄影测量的坐标系1、像平面坐标系用于描述像点在像平面上的位置。

2、像空间坐标系以摄影中心为原点，摄影机的主光轴为 z 轴，像平面的两条垂直坐标轴分别为 x 轴和 y 轴。

3、像空间辅助坐标系是一种过渡性的坐标系，便于像点坐标到地面坐标的转换。

4、地面摄影测量坐标系通常采用大地坐标系或独立坐标系来描述地面点的位置。

五、航空摄影测量1、航空摄影的要求包括摄影比例尺、航向重叠度、旁向重叠度、航线弯曲度、像片旋角等方面的要求。

2、航摄像片的解析通过内定向、相对定向和绝对定向等步骤，将航摄像片转换为具有确定坐标的立体模型。

六、数字摄影测量1、数字影像的获取包括数字化仪扫描、数码相机拍摄等方式。

包括三部分：1、摄影测量考试要点2、要点详见部分3、试题考卷部分--------------------------------一、摄影测量考试要点（是按照老师划的重点整理的仅供参考）---------------------- 第一章绪论（了解）第二章影像获取2-1 航空影像获取第三章摄影测量基础（全部）3-1航空摄影3-2中心投影的基本知识3-3航摄像片上特殊的点、线、面3-4摄影测量常用的坐标系统3-5航摄像片的内、外方位元素3-6像点的空间直角坐标变换与中心投影构像方程3-7航摄像片上的像点位移第四章双像立体测图基础与立体测图4-3立体像对的相对定向元素与模型的绝对定向元素（其余的了解）第五章摄影测量解析基础（全部）5-1 像点坐标测量5-2 单像空间后方交会5-3立体像对的前方交会5-4立体相对解析法相对定向5-5立体模型的解析法绝对定向5-6双像解析的光束法严密解第六章解析空中三角测量（全部）6-1概述6-2航带网法空中三角测量6-3独立模型法区域空中三角测量6-4光束法区域网空中三角测量第七章（不考）第八章全数字摄影测量基础（全部）8-1 概述8-2 数字影像及数字影像重采样8-3 基于灰度的数字影像相关8-4 SIFT匹配方法8-5 核线相关与同名核线的确定8-6数字摄影测量系统第九章像片纠正与正射影像图（考概念）9-1 像片纠正的概念与分类9-2数字微分纠正---------------------------------------------------------------------------------------------------------------------------------------------------- -------------------------------------二、要点详解部分（有绿色填充的是曾经的作业题）-------------------------------- ◆影像获取2-1 、3-1；航空影像获取P4-13航空影测量由于其成图速度快、精度高、不受天气及季节的限制等优点、一直是我国基本地图成图的主要方式，仍然作为测制地形图获取影像的主要手段。

1 相对定向:恢复两张像片的相对位置,建立立体模型;2 绝对定向:将立体模型纳入到地面测量坐标系中,并规化为所需的模型比例尺3 立体像对：在立体摄影测量中由不同摄影站对同一地面景物摄取的,具有一定影像重叠的两张像片称为立体像对;4 像片纠正：将中心投影的构像经过投影变换转变为正射投影,同时消除像片倾斜所引起的像点位移,使其相当于水平像片的构想,符合规定的比例尺,此变换过程为像片纠正;5 解析空三：只测定少量必需的外业控制点,在室内测出一批测图所需要的像片点坐标,通过解析的方法一定的数学模型平差计算出相应地面点的地面坐标;6 核线相关：核面与两像片的交线为同名核线,同名像点必定在同名核线上,沿核线相关计算,寻找同名像点;7 数字高程模型:是国家基础空间数据的重要组成部分,表示地表区域上地形的三维向量的有限序列,即地表单元高程的集合Z=fx,y研究地表起伏;8 GPS辅助空三：利用GPS动态定位原理,采用机械GPS接收机与地面基准站的GPS接收机同时,快速;连续地记录相同的GPS信号,通过相对定位技术的离线数据处理后,获得航摄飞行中摄站点相对与该地面基准点的三维坐标,并将作为辅助数据应用于光束法区域平差中;9 内方位元素：确定摄影中心与像片间相关位置的参数为内方位元素;10外方位元素：确定摄影中心和像片在地面坐标系中的位置与姿态的参数为外方位元素;11 像片调绘：利用航摄像片所提供的影像特征,对照实地进行识别,调查和做必要的注记,并按照规定的取舍原则,图示符号表示在航片上的工作;12 4D产品：DEM数字高程模型DOM数字正摄影像DRG数字栅格地图DLG 数字线划地图1航空摄影测量的定义与任务：定义：利用飞机或其他飞行器所载的摄影机在空中拍摄地面像片;结合地面控制点测量,调绘和立体测绘等步骤,绘制出地形图的作业;任务：测制各种比例尺地形图和影像地图,建立地形数据库,并为各种地理信息系统和土地信息系统提供基础依据;2 航空摄影特殊点,线,面：点：摄影中心S,像主点O,地底点N,等角点C主合点i线：摄影机轴SO,垂线SN,主纵线W,主横线h o h o等比线h c h c摄影方向线vv,透视轴TT,合线h i h i面：像平面P,地平面E,主垂面W,合面E s;3航空摄影测量有哪些常用的坐标系各怎样定义的1像方坐标系像平面坐标系：用于表示像点在像平面上的位置,以像主点为原点的像平面坐标系用0-XY表示;2像框标坐标系：使用航摄像片的框标来定义像平面坐标系3像空间坐标系：为便于进行像点的空间坐标转换建立的能够描述像点空间位置的坐标系;4向空间辅助坐标系：将不统一的像空间坐标系转化到一种相对统一的坐标系中从而方便计算,该坐标系的坐标原点扔为摄影中心S,UW坐标轴方向视情况而定; （2）物方坐标系：1 摄影测量坐标系：将第一个像对的像空间辅助坐标系S-UVW沿W轴反方向平移到地面点P得到的坐标系P-XpYpZp2地面测量坐标系：用国家测图所采用的高斯-克吕格3度或6度带投影的平面直角坐标系和以某平面为起算面的高程系所组成的空间左手坐标系T-XtYtZt3地面摄影测量坐标系：为方便摄影测量坐标系和地面测量坐标系的转换而建立的过渡性坐标系;坐标原点在测区内的某一地面点,X轴为大致与航向一致的水平方向,Z轴沿铅垂方向,构成右手系;4 简述空间后方交会的解析过程1获取已知数据2量测控制点的像点坐标3确定未知数的初始值4计算旋转矩阵R5逐点计算像点坐标的近似值6组成误差方程式7组成法方程式8求解外方位元素9检查计算是否收敛5 述解析空三的作业过程1原始资料处理2自动空中三角测量准备3加密点自动生成4交互式编辑5接边及成果输出6 简述双向解析的相对定向—绝对定向方法的基本过程1用连续像对或单独像对的相对定向元素的误差方程式解求像对的相对定向元素;2由相对定向元素组成左右像片旋转矩阵R1 R2并利用前方交会式求出模型点在像空间辅助坐标系中的坐标3根据已知地面控制点坐标按绝对定向元素的误差方程式求解该立体模型的绝对定向元素4按绝对定向公式将所有待定点的坐标纳入地面摄影测量坐标中;7连续像对与独立像对各取什么样的空间坐标系各有哪些相对元素单独相对相对定向：像空间辅助坐标系V轴,摄影基线,V轴垂直于左主核面,W轴;位于左主核面;相对元素：φ 1 k1 φ 2 w2k2连续：以左片像空间坐标系作为本像对的像空间辅助坐标系,相对定向元素：b vb w φ2w2 k28 航空像片与地形图区别是1表示方法地形图是按成图比例尺所规定的各种符号,注记和等高线来表示地物地貌,航摄像片影像的大小,形状,色调;2表示内容：地形图用相应符号,文字,数字注记表示,房屋,道路等,这些在像片上是表示不出来的,且地形图上必须经过综合取舍,只表示经选择的有意义的地物,像片上有所摄地物的全部影像,显示内容广泛,3投影方式不同：地形图是正射投影,比例尺出处一致,地形图上图形不仅与实际形状完全相似,而且某相关方位保持不变；航片是中心投影,由于像片倾斜,地形起伏误差影响,使航片上影像有变化,各处比例尺不一致相关方位也发生变化;9解析空中三角测量有哪几种常用的方法基本思想是什么1航带法解析空中三角测量；以单元航带模型作为一个基本单元,利用地面控制点的摄影测量坐标与实际地面坐标相等以及相邻航带公共点坐标应相等为条件,用平差差在全区域求各加密点坐标,平差模型; 2独立模型法：以构成的每一单元模型为独立单元,进行全区域的整体平差计算,通过平移,缩放,旋转最终达到最或是位置; 3光束法解析空中三角测量；以每张像片所组成一束光线为平差的基本单元,在全区域内建立误差方程式,求每张像片的六个外方位元素和加密点的地面坐标;平差基础方程为：共线条件方程10 像片控制点布设的基本原则1像控点的布设必须满足布点方案的要求,一般情况下按图幅布设,也可以按航线或采用区域网布设;2位于不同成图方法的图幅之间的控制点或位于不同航线,不同航区分界处的像片控制点,应分别满足不同成图方法的图幅或不同航线和航区各自测图的要求,否则应分别布点;3在野外选择像片控制点,不论是平面点,高程点或平高点,都应该选在明显目标点上; 4当图幅内地形复杂,需采用不同成图方法布点时,一幅图内不超过两种布点方案,每种布点方案所包括的像对范围相对集中,可能时应尽量按航线布点,以便于航测内业作业;5像控点的布设,应尽量使内业作业所用的平面点和高程点合二为一,即布设成平高点;11 航摄像片的判读特征有哪些1形状特征 2大小特征 3色调特征 4阴影特征 5相关位置特征 6纹理特征 7图案结构特征 8色彩特征 9活动特征 12 简述DEM 数据处理的流程.1数据格式转换 2 坐标系统变换 3 数据编辑4 栅格数据矢量化 5 数据分块 6 子区边界的提取13 数字正摄影像图制作方法：1 全数字摄影测量方法：就是利用计算机对数字影像进行处理,并用计算机视觉,影像匹配和影像识别代替人眼,与计算机进行立体测量2单片数字微分纠正方法：首先,对航摄负片进行影像扫描,然后根据区域内已有的数字高程模型的数据和控制点坐标对数字影像内定向,数字微分纠正3正摄影图扫描方法：可直接对已有的光学制作的正射影像图进行影像扫描数字化,再经过平移缩放旋转和仿射等图像变换就能获得正确的数字正射影像图; 1共线方程各参数含义和用途)()()()()()()()()()()()(333222333111S A S A S A S A S A S A S A S A S A S A S A S A Z Z c Y Y b X X a Z Z c Y Y b X X a f y Z Z c Y Y b X X a Z Z c Y Y b X X a fx -+-+--+-+--=-+-+--+-+--=x,y→ 想点坐标观测值； XYZ→ 相应地面点坐标控制点已知X s,Y s,Z s → 摄影中心在选取的地面摄影测量坐标一般未知待求a1...c3→ 由三个外方位元素00.0..0.0确定一般未知待求作用：由控制点解算外方位元素-单像空间后方交会,光束法由立体像对的像点坐标解算对应地面点坐标-多像前方交会利用DEM 制作数字正射影像图；利用DEM 进行单张像片测图;2摄影测量基本思想利用拍摄手段把物体摄成影像以获取物体各方面信息 原始资料 投影方式 仪器 操作方式 产品模拟摄影测量 像片 物理 模拟测图仪 作业人员 模拟产品 解析摄影测量 像片 数字 解析测图仪 机助作业员操作 模拟 数字数字摄影测量 像片 数字 计算机 自动化操作+作业员干预 模拟 数字3 grid 与tin 的优缺点优点：1只存储了高程坐标,2数据结果简单,3易于管理缺点：1 有时不能准确表示地表物结构与细部特征；2格网过大会损失地形的关键特征；3格网太小地形简单地区又存放在大量冗余数据4格网点高程内插时损失精度5如不改变格网大小,则无法适用起伏程度不同的地区;6对于某些特殊计算如视线计算时,格网的轴线方向被夸大7由于栅格过于粗略,不能精确表示地形的关键特征,如山,峰等;TIN 优点：1 能充分利用地貌的特征点,线,面;较好地表示复杂地形；2 可根据不同地形,选取合适的采样点数；3 分析地形和绘制立体图方便,4 克服了高程矩阵中冗余数据的问题,缺点： 存储量大,数据结构复杂,不便于规范管理,难以与矢量和栅格数据进行联合分析4航空摄影作业过程主要步骤和内容1航空摄影2 航测外业3航测内业4测绘产品1.航空摄影：在专用飞机上安装航空摄影机,通过对地面的连续摄影,以获取所摄地区的原始航摄资料和信息,主要为航摄提供基本的测图资料及一些影像数据;2.航测外业:像片控制测量；像片调绘；像片图测图;2.1像片控制测量：技术计划的拟定,高级地形控制点观测与计算；控制点的迭制；像片控制点的观测,计算,控制测量成果的整理;2.2像片调绘：调绘前准备工作；像片判读；地物地貌元素的综合取舍‘调查有关情况和测量有关数据；补测新增地物；像片着墨清绘；接边；检查验收；2.3像片图测图：固定比例尺像片图测图是综合法测图的主要方法,以航摄像片为基础,经像片纠正制作或具有与测图比例尺相等的像片平面图,根据像片图的影像确定地物,地貌点的平面位置,利用像片平面图在野外,通过普通地形测量方法确定地面高程,测绘等高线,调绘地物地貌,最终获得地形图;3 航测内业：控制点加密,像片纠正,立体测图像片加密：满足内业测图或制作像平面图的需要;像片纠正：消除航摄片与正射片间差异,满族像片图及制作正射图的需要;立体测图：航测成图的主要方法;4 测绘产品：4D产品,立体景观图,立体透视图,各种工程设计所需要的三维信息5通过本课学习,你认为要干好摄影测量工作要哪些方面的素质摄影测量时信息摄取,处理,提取和成果表达的一门信息学科,主要任务是测制各种不同比例尺地形图,建立地形数据库,并为各种地理信息系统和土地信息系统提供基础数据;摄影测量学与工程测量学,测绘学及其他学科间有密切的关系,摄影测量学必须具备大地测量学,工程测量学,地图制图学,遥感,地理信息系统,GPS及地籍测量与土地管理方面知识;误差理论测量平差,整理统计是处理摄影像片的基础,除此之外,还应掌握数学,应用学,物理学,工程科学,计算机科学,人文管理学等方面知识;为了加强交流,需熟练掌握英语,掌握专业知识后;还应培养我们的个人情操,在工作中认真严谨,态度端正,多动手实践,有吃苦精神不怕苦不怕累,只有具备以上素质,才能学好这门学科,才能为摄影测量做贡献;第一章绪论1.摄影测量的三个阶段：模拟、解析、数字;2.摄影测量的主要特点：①无需接触被摄物体本事获得其信息；②有二维影像重建三维目标；③面采集数据形式；④同时提取物体的几何与物理特征;3.摄影测量按用途可分为：地形和非地形测量;4.传统的摄影测量与数字摄影测量的区别：传统的摄影测量是利用光学摄影机提取像片,通过像片来研究和确定被摄物体的形状、大小、位置和相互关系的一门科学技术;数字摄影测量是利用所采集的数字化影像,在计算机上进行各种数值、图形和影像处理,研究目标的几何和物理特性,从而获得各种形式的数字产品和可视化产品;第二章影像获取1.框标的作用：建立像片的直角框标坐标系;2.摄影机主距f：航空摄影机物镜中心至底片面的距离是固定值,称为摄影机主距;它与物镜焦距基本一致,因物镜畸变等因素而有少许差异;3.常用的遥感数据有：美国陆地卫星LandsatTM和MSS遥感数据,法国SPOT卫星遥感数据;4.量测型相机与非量测型相机的区别：是否有框标;第三章摄影测量基础知识1.绝对航高：摄影瞬间摄影机物镜中心相对于平均海水面的航高;2.相对航高：摄影瞬间摄影机物镜中心相对于其他某一基准面或某一点的高度;3.影像方位元素：方位元素：确定摄影时摄影物镜摄影中心S 、像片与地面三者之间相关位置的参数;即摄影瞬间摄影中心S 、像片在地面设定的空间坐标系中的位置与姿态;①内方位元素：摄影物镜中心S 相对于影像位置关系的参数x 0 ,y 0 f ;②外方位元素：确定影像或摄影光束在摄影瞬间的空间位置和姿态的参数Xs, Ys, Zs,φ,ω,κ ;获取方法：①单像空间后方交会求解；②GPS 测定一台,Xs,Ys, Zs,三台φ,ω,κ ；③POS 系统测定,GPS+惯导系统;4.R 阵为旋转矩阵,正交矩阵;5.中心投影构象方程式及其应用：)()()()()()()()()()()()(333222333111s s s s s s s s s s s s Z Z c Y Y b X X a Z Z c Y Y b X X a f y Z Z c Y Y b X X a Z Z c Y Y b X X a fx -+-+--+-+--=-+-+--+-+--= 应用：①单像空间后方交会和多像空间前方交会；②解析空中三角测量光束法平差中的基本数学模型；③摄影测量中的数字投影基础；④航空影像模拟已知影像内外方位元素和物点坐标求像点坐标； ⑤利用DEM 与共线方程制作数字正射影像图；⑥利用DEM 与共线方程进行单幅影像测图;6摄影测量常用坐标系：①像平面直角坐标系o – x y该坐标系原点：像主点O 即摄影中心S 在像平面上的垂足像平面坐标系的坐标轴方向与框标坐标系相同;是右手坐标系; ②像空间直角坐标系S-xyz为了进行像点的空间坐标变换,而建立的描述像点在像空间位置的坐标系;每张像片的像空间坐标系是各自独立的;③像空间辅助坐标系S-uvw由于各张像片的像空间坐标系不统一,给计算带来了困难,为此,需要建立一种相对统一的坐标系,称为像空间辅助坐标系;将像空间坐标系的Z 轴方向转到铅垂方向或某一竖直方向;④地面摄影测量坐标系D-XpYpZp由于像空间坐标系是右手系,地面测量坐标系是左手系,给地面点由像空间辅助坐标系转换到地面测量坐标系带来了困难,为此,需要在两种坐标系之间建立一个过渡性的坐标系,称为地面摄影测量坐标系;坐标原点D 为测区内的某一地面点;⑤地面测量坐标系T-XtYtZt地面测量坐标为国家统一坐标系,平面坐标系为高斯-克吕格三度带或六度带1980西安坐标系,高程坐标系为1985黄海高程系;第四章双像立体测图基础与立体测图1.双像立体测图:双像立体测图是指利用一个立体像对即在两个位置对同一景物摄取有一定影像重叠的两张像片重建地面立体几何模型,并对立体几何模型进行量测,直接给出符合规定比例尺的地形图,获取地理基础信息;使用一个立体像对构建地面立体模型的方法也称为立体摄影测量;2.人造立体观察的条件：①立体像对：两张像片必须是在两个不同位置对同一景物摄取的立体像对；②分像条件：每只眼睛必须只能观察像对的一张像片；③两像片上相同景物同名像点的连线与眼基线应大致平行；④两像片的比例尺应相近差别<15％;3.主核面：是指同多像主点的核面;4.左右视差P：同名投影点在仪器X方向上的偏差称为左右视差;5.上下视差Q：同名投影点在仪器Y方向上的偏差称为上下视差;6.完成相对定向的唯一标准：两像片上同名投影光线对对相交;7.内定向：恢复像片对的内方位元素;8.相对定向：确定一个立体像对两像片的像对位置;相对定向元素：确定两像片相对位置关系的元素;9.绝对定向：是借助已知的控制点对几何模型进行平移、旋转与缩放,使其成为地面模型,纳入到地面摄影测量坐标系中D-XYZ;10.绝对定向公式：第五章摄影测量解析基础1.单像空间后方交会：利用影像覆盖范围内一定数量的地面控制点的空间坐标和相应的影像坐标,根据共线条件方程反求出影像的外方位元素;这种方法称为单幅影像的空间后方交会;目的：获取外方位元素;基本思想：以单幅影像为基础,从该影像所覆盖地面范围内若干地面控制点的已知坐标和相应点的像坐标量测值出发,根据共线条件方程,解求该影像在航空摄影时的外方位元素Xs, Ys, Zs,φ,ω,κ;2.空间后方交会法的详细过程：①获取已知数据 m, x , y , f , Xt, Yt, Zt；②量测控制点像点坐标 x,y；③确定未知数初值 Xs, Ys, Zs, , , ；④计算旋转矩阵R;按3-9式；⑤逐点计算像点坐标的近似值x、y;按5-1式；⑥逐点计算误差方程式5-3式的系数和常数项,组成误差方程式;系数计算按5-4式5-8式和5-9b式；⑦计算法方程的系数矩阵ATA与常数项ATL,组成法方程ATAX= ATL；⑧解求外方位元素;按5-6式 X=ATA-1 ATL,并与相应的近似值求和,得到外方位元素新的近似值；⑨检查迭代计算是否收敛;3.解析法绝对定向：解析法绝对定向,就是利用已知的地面控制点,从绝对定向的关系式出发,解求七个绝对定向元素;目的：将相对定向后求出的模型点在像空间辅助坐标系中的坐标变换为地面摄影测量坐标;4.立体像对双像前方交会：由立体像对中两张像片的内、外方位元素和同名像点的影像坐标量测值来确定该点在物方空间坐标系中坐标的方法;5.什么叫单像空间后方交会其观测值和未知数各是什么至少需要几个已知控制点,为什么答：根据共线方程利用一直控制点与其影像对应点,反求该像片的外方位元素Xs,Ys,Zs, Ψ,ω,k的方法称为单像空间后方位交会;观测值为：从摄影资料查找像片的比例1/m,平均航高,内方位元素x0,y0,f;从外业测量成果中,获取控制点的地面测量坐标,Xt,Yt,Zt;并转换为地面摄影测量坐标X,Y,Z;6.双像解析摄影测量有哪三种解析方法各有什么特点后交---前交解法,该方法前交的结果依赖于空间后方交会的精度,前交过程中没有充分利用多余条件平差计算；常在已知像片的外方元素,需确定少量待定坐标时采用;相对定向---绝对定向解法,该方法计算公式比较多,最后的点位精度取决于相对定向和绝对定向的精度,用这种方法的结果不能严格表述一副影像的外方元素,多在航带法解析空三测量中用;光束法,该方法理论严密,要求精度最高,带顶点坐标是按最小二乘准则解的,在光束法解析空三测量中用;第六章解析空中三角测量一、解析空中三角测量：采用严密的数学公式,按最小二乘法原理,用计算机进行的空中三角测量;二、解析空三的平差模型：1.航带法区域网平差；2.独立模型法区域平差；3.光束法区域网平差;三、航带网法空中三角测量基本思想：把许多立体像对构成的单个模型连结成一个航带模型,将航带模型视为单元模型进行解析处理,通过消除航带模型中累积的系统误差,将航带模型整体纳入到测图坐标系中,从而确定加密点的地面坐标四、独立模型法区域网空中三角测量基本思想：独立模型法区域网空中三角测量的基本思想是：把一个单元模型视为刚体,利用各单元模型彼此间的公共点连成一个区域,在连接过程中,每个单元模型只能作平移、缩放、旋转因为它们是刚体即单元内不加任何改正的独立模型,这样的要求只有通过单元模型的空间相似变换来完成;在变换中要使模型间公共点的坐标尽可能一致,控制点的摄测坐标应与其地面摄测坐标尽可能一致,同时误差的平方和为最小,在满足这些条件下,根据最小二乘准则对全区域网实施整体平差,解求每个模型的七个绝对定向参数,从而求出所有待定点的地面坐标;五、光束法空中三角测量的基本思想：以一张像片组成的一束光线作为一个平差单元,以中心投影的共线方程作为平差的基础方程,通过各光线束在空间的旋转和平移,使模型之间的公共光线实现最佳交会,将整体区域最佳地纳入到控制点坐标系中,从而确定加密点的地面坐标及像片的外方位元素;六、GPS辅助空中三角测量：GPS辅助三角测量就是利用机载GPS接收机与地面基准站的GPS接收机同时、快速、连续的记录相同的GPS卫星信号,通过相对定位技术的离线数据处理后获得航摄飞行中摄站点相对于该地面基准点的三维坐标,将其作为区域网平差中的辅助数据用于区域网联合平差,从而可大量节省甚至省去地面控制点;第七章数字地面模型及其应用数字地面模型就是一个用于表示地面特征的空间分布的数据阵列;最常用的是用一系列地面店的平面坐标X、Y及该点的地面高程Z或属性组成的数据阵列;二、数字高程模型：数字高程模型DEM或 DHM是表示区域D上地形的三维向量有限序列｛Vi=Xi,Yi,Zi,i=1,2,…n｝其中Xi,Yi∈D是平面坐标,Zi是Xi,Yi对应的高程;三、数字高程模型数据内插方法：DEM的数据内插就是根据参考点已知点上的高程求出其他待定点上的高程;1.移动曲面拟合法；2.线性内插；3.双线性多项式内插法;第八章全数字摄影测量基础。
