第一章绪论1.什么是故障、异常运行方式和事故？它们之间有什么不同？又有什么联系？故障：危及或影响电力系统运行的安全事故异常运行方式：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的情况事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备损坏等。
不同：联系：故障和不正常运行状态，都可能在电力系统中引起事故。
2.常见故障有哪些类型？故障后果表现在哪些方面？各种型式的短路；雷击、鸟兽跨接电气设备；备制造缺陷；设计和安装错误；检修与维护不当。
后果：大短路电流和电弧，使故障设备损坏；短路电流产生的热和电动力，使设备寿命缩短；电压下降，使用户工作稳定性受到影响，产品质量受到影响；破坏系统并列运行稳定性，产生振荡，甚至使整个系统瓦解。
3.什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？主保护: 保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求，以最快速度、有选择地切除被保护设备或线路故障的保护。
后备保护：当主保护或断路器拒绝动作时，用以将故障切除的保护。
远后备保护：是指主保护或断路器拒动时，由近电源侧相邻上一级元件的保护实现的后备优点：保护范围大缺点：造成事故扩大；在高压电网中往往不能满足灵敏度的要求近后备保护：是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备优点：不造成事故扩大；在高压电网中能满足灵敏度的要求缺点：直流系统故障与主保护同时失去作用时，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用4.继电保护的基本任务和基本要求是？继电保护装置的基本任务：（1）故障时，自动、迅速、有选择性切除故障元件，使非故障部分正常运行；（2）不正常运行状态时，发出信号（跳闸或减负荷）。
继电保护装置的基本要求：①选择性②速动性③灵敏性④可靠性5.继电保护基本原理是什么？利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值（整定值）时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
1。

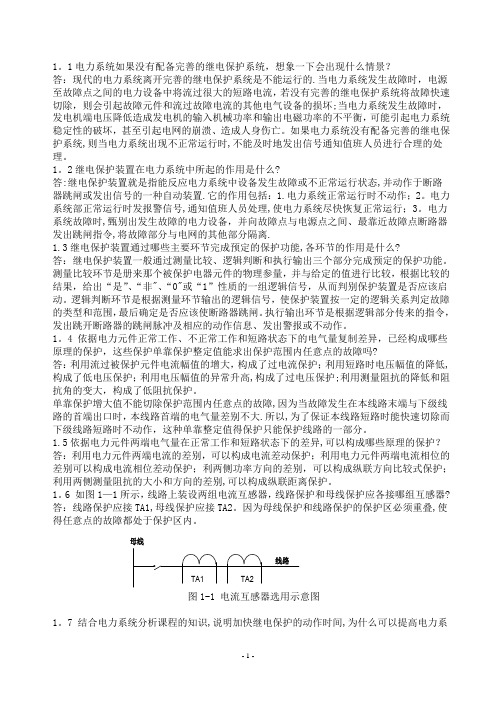

1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的.当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏;当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统,则当电力系统出现不正常运行时,不能及时地发出信号通知值班人员进行合理的处理。
1。
2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括：1.电力系统正常运行时不动作；2。
电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行；3。
电力系统故障时,甄别出发生故障的电力设备，并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离.1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答：继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非"、“0"或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1。
4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗?答：利用流过被保护元件电流幅值的增大，构成了过电流保护；利用短路时电压幅值的降低,构成了低电压保护；利用电压幅值的异常升高,构成了过电压保护;利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

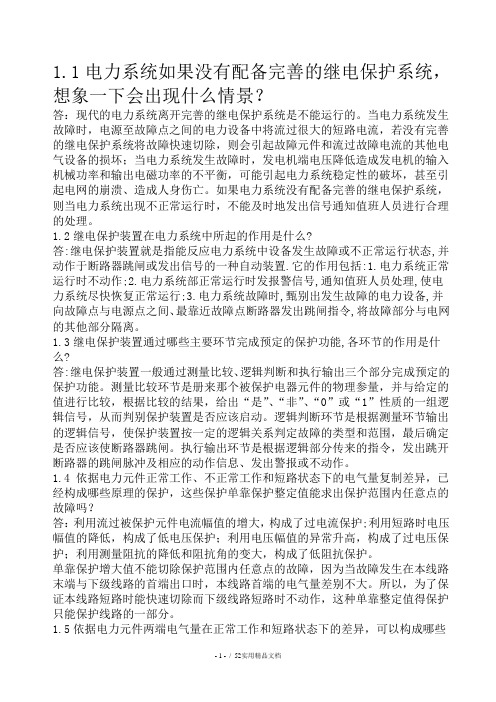

1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护习题+答案一、单选题（共100题，每题1分，共100分）1.在保证可款动作的的提下，对于联系不强的220KV电网，重点应防止保护无选择动作；对于联系紧密的 220kV 电网，重点应保证保护动作的（选择性A、可靠性B、灵敏性C、快速性正确答案：B2.在电网正常运行，采用三相星型按线方式的电流保护时，中线上的电流为(A、相电流B、额定电流C、零D、很小的不平衡电流正确答案：D3.负荷功率因数低造成的影响是(A、系统电压降低；B、线路电压损失增大，有功损耗增大，发电设备未能充分发挥作用；C、系统频率降低；D、无功损耗增大。
正确答案：B4.90° 接线的功率方向继电器，当Im=-Ib时，Um应为（A、ÜcAB、ÜBcC、UABD、ÜAC正确答案：D5.在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(）的后果。
A、误动B、损坏C、拒动D、正向故障拒动或反向故障误动正确答案：D6.当系统运行方式变小时，过电流保护和低电压保护的保护范围是（A、电流保护变大，电压保护变大B、电流保护变大，电压保护变小C、电流保护变小，电压保护变大D、电流保护变小，电压保护变小正确答案：C7.在三段式电流保护中各段之间的灵敏度大小的关系为（A、瞬时电流速断最高，限时电流速断最低B、瞬时速断最高，过流保护最低C、限时电流速断最高，瞬时速断最低D、过流保护最高，瞬时速断最低正确答案：D8.当中性点采用经装设消弧线圈接地的运行方式后，如果接地故障时所提供的电感电流大于电容电流总和，则其补偿方式为（）。
A、欠补偿方式B、电容补偿C、过补偿方式D、全补偿方式正确答案：C9.下列关于电流差动保护说法正确的是（）A、电流差动保护只能反应电流大小不能反应电流相位B、电流差动保护反应的是故障与正常时电流的差值而构成的C、电流差动保护是基于基尔霍夫电流定律构成的D、电流差动保护的范團是本线路全长，具有绝对的可靠性正确答案：C10.电力系统最危险的故障是（）。
继电保护课后习题答案第二版张保会尹项根1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
第一章：在图1-1中，各断路器处均装有继电保护装置P1～P7。
试回答下列问题： （1） 当k1点短路时，根据选择性要求应由哪个保护动作并跳开哪个断路器？如果6QF 因失灵而拒动，保护又将如何动作?（2） 当k2点短路时，根据选择性要求应由哪些保护动作并跳开哪几个断路器？如果此时保护3拒动或3QF 拒跳，但保护P1动作并跳开1QF ，问此种动作是否有选择性？如果拒动的断路器为2QF ，对保护P1的动作又应该如何评价？图1-1网络图答：（1）当k1点短路时，根据选择性要求保护P6动作应跳开6QF ，如果6QF 拒动，由近后备保护P3、P5动作跳开3QF 、5QF ，或由远后备保护P2、P4的动作跳开2QF 、4QF 。
（2）当k2点短路时，根据选择性要求应由保护P2、P3动作跳开2QF 、3QF ，如3QF 拒动，保护1动作并跳开1QF ，则保护P1为无选择性动作，此时应由保护P5或保护P4动作，跳开5QF 或4QF 。
如果是2QF 拒动，则保护P1动作跳开1QF 具有选择性。
第二章:1. 1. 电流互感器的极性是如何确定的？常用的接线方式有哪几种？答：（1）电流互感器TA 采用减极性标示方法，其一次绕组L1－L2和二次绕组K1－K2引出端子极性标注如图2-1（a ）所示，其中L1和K1，L2和K2分别为同极性端。
如果TA 的端子标志不清楚，可用图2-1（b ）所示接线测定判定出同极性端，如果用图2-1（b ）中实线接法U =1U －2U ，则电压表U 所接测定判断出同极性端，如虚线接法，则U =1U +2U ，电压表U 所接两个端子为异极性端。
（2）电流互感器TA 常用的接线方式有完全星形接线、不完全星形（两相V 形）接线、两相电流差接线和一相式接线。
2.电流互感器的10%误差曲线有何用途？怎样进行10%误差校验？答：电流互感器额定变比TA K 为常数，其一次电流1I 与二次电流2I ，在铁芯不饱和时有2I =TA K I 1的线性关系，如图2-2（a ）中直线1所示。
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
1. 什么是继电器的返回系数？返回系数都是小于1的吗？提高返回系数？P12答：返回系数=返回电流/动作电流；过电流继电器的返回系数恒小于1。
减小摩擦转矩，减小转动部分的重量，减小剩余转矩。
2. 试述对继电保护的四个基本要求的内容。
P4-P5答：（除了知道保护四性及其含义，更应该能够理解并运用，如懂得对某故障对某保护引起的保护起动、返回或动作进行四性的评价。
）1) 选择性：电力系统有故障时，应有距离故障最近的保护装置动作，仅将故障元件从电力系统中切除，是停电范围尽量缩小。
2) 速动性：快速切除故障可以提高电力系统并联运行的稳定性。
3) 灵敏性：指对于其保护范围内发生任何故障活不正常状态的反应能力。
4) 可靠性：是指在规定的保护范围内发生了属于它应该动作的故障时，它不应该拒绝动作，而在其他不属于它应该动作的情况下，则不应该误动作。
3. 瞬时速断的整定点在哪？为保证选择性，保护装置的起动电流应按躲开下一条线路出口处（如D2点即B 变电所）短路时，通过保护的最大短路电流（最大运行方式下的三相短路电流）来整定。
即)3(max 2mav B d k D d dz I K I I ••••=>4. 定时限的动作时间级差主要考虑拿下因素？应包括故障线路断路器的跳闸时间1QF t ,故障线路保护1时间继电器的实际动作时间比整定值延迟1.t t 才能动作，保护2时间继电器可能比整定的时间提早2.t t 动作，还应包括测量元件延迟返回的惯性时间2.in t ，在增加一个裕度时间r t 。
△t=1QF t +1.t t +2.t t +2.in t 。
5. 定时限Ⅱ段和定时限Ⅰ段的配合点在何处？6. 在过电流保护段的整定公式中都应有哪些系数？1）整定值计算的原则：电动机的自起动电流大于其正常运行的电流，引入一个自起动系数MsK 来表示自起动时最大电流max .Ms I 与正常运行时最大负荷电流m ax .L I 之比。
第1章习题和思考题1.简述继电保护的定义、任务。
答：定义：泛指继电保护技术和各种继电保护装置构成的继电保护系统，保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，称为继电保护任务：切除故障元件、反映不正常运行状态（跳闸并发信）即当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
2.保护的“四性”指的是什么？具体如何解释？答：是指可靠性、选择性、速动性、灵敏性。
可靠性是指在给定条件下的给定时间间隔，保护能完成所需功能的概率。
保护的安全性是指在给定条件下的给定时间间隔，保证不误动的概率。
保护的可信赖性是指在给定条件下的给定时间间隔，保证不拒动的概率。
选择性是指保护检出电力系统故障区和/或故障相的能力。
即故障时能够尽可能的缩小电力系统被停电的围，只将故障部分从系统中切除，最大限度的保证系统中无故障部分仍然可以安全运行。
速动性是指保护尽可能快的切除故障的能力。
灵敏性是指保护对于其保护围发生故障或者不正常运行状态的反应能力3.继电保护装置一般由哪几部分组成？答：继电保护装置由测量部分、逻辑部分、执行部分组成4.有人说电力系统继电保护就是指电力系统继电保护装置，这种说法对吗？答：这种说法不对。
电力系统继电保护泛指继电保护技术和由各种继电保护装置构成的继电保护系统。
继电保护装置可定义为在电力系统发生故障或不正常工作状态时，动作于断路器跳闸或发出告警信号的一种安全自动装置。
与继电保护相关的技术主要包含涉及继电保护装置本身的原理设计、配置与整定、调试等技术。
继电保护装置本身需要通过电流互感器、电压互感器采集电流量、电压量信息，并与断路器配合，实现跳闸。
因此，继电保护装置本身只是继电保护系统的一个重要组成部分，其它相关设备以及相互之间的联系对于机电保护系统也至关重要。
5.继电保护为什么要进行整定？答：因为电力线路的长度，负荷情况、线路电压、供电形势都是有所不同的。
1. 什么是继电器的返回系数？返回系数都是小于1的吗？提高返回系数？P12答：返回系数=返回电流/动作电流；过电流继电器的返回系数恒小于1。
减小摩擦转矩，减小转动部分的重量，减小剩余转矩。
2. 试述对继电保护的四个基本要求的内容。
P4-P5答：（除了知道保护四性及其含义，更应该能够理解并运用，如懂得对某故障对某保护引起的保护起动、返回或动作进行四性的评价。
）1) 选择性：电力系统有故障时，应有距离故障最近的保护装置动作，仅将故障元件从电力系统中切除，是停电范围尽量缩小。
2) 速动性：快速切除故障可以提高电力系统并联运行的稳定性。
3) 灵敏性：指对于其保护范围内发生任何故障活不正常状态的反应能力。
4) 可靠性：是指在规定的保护范围内发生了属于它应该动作的故障时，它不应该拒绝动作，而在其他不属于它应该动作的情况下，则不应该误动作。
3. 瞬时速断的整定点在哪？为保证选择性，保护装置的起动电流应按躲开下一条线路出口处（如D2点即B 变电所）短路时，通过保护的最大短路电流（最大运行方式下的三相短路电流）来整定。
即)3(max 2mav B d k D d dz I K I I ••••=>4. 定时限的动作时间级差主要考虑拿下因素？应包括故障线路断路器的跳闸时间1QF t ,故障线路保护1时间继电器的实际动作时间比整定值延迟1.t t 才能动作，保护2时间继电器可能比整定的时间提早2.t t 动作，还应包括测量元件延迟返回的惯性时间2.in t ，在增加一个裕度时间r t 。
△t=1QF t +1.t t +2.t t +2.in t 。
5. 定时限Ⅱ段和定时限Ⅰ段的配合点在何处？6. 在过电流保护段的整定公式中都应有哪些系数？1）整定值计算的原则：电动机的自起动电流大于其正常运行的电流，引入一个自起动系数MsK 来表示自起动时最大电流max .Ms I 与正常运行时最大负荷电流m ax .L I 之比。
max .Ms I =Ms K m ax .L I 。
保护能够立即返回，保护装置的返回电流re I 大于max .Ms I 。
引入可靠系数rel K ，则有re I =rel K max .Ms I 。
引入几点起的返回系数re K ，则保护装置的起动电流act I =reMs rel K K K m ax .L I 。
2）过电流保护灵敏系数的校验：（1）过电流保护为本线路的主保护，应采用最小运行方式下本线路末端两相短路时的电流进行校验，sen K ≧1.3～1.5；（2）党作为相邻线路的后备保护时，应采用最小运行方式相邻线路末端两相短路时的电流进行校验sen K ≧1.2。
7. 电流三段保护整定计算与运行方式和故障类型有关吗，为什么？如果有关，整定计算是如何考虑的，如果无关，是如何实现的？有关。
（从选择性角度进行分析）……。
提示：最大运方、三相短路时最大；最小运方、相间短路时最小。
保证选择性，则动作电流不小于线路末端的最大短路电流；保证灵敏性则动作电流要不大于末端的最小短路电流；两者矛盾。
瞬时速断保护必须保证动作选择性，则不能保护线路全长，限时速断保证动作的灵敏性，则需要通过系数速动性增加延时以满足选择性。
因此，无论从选择性、灵敏性或速动性，三段式电力保护的定值都与运方和故障类型有关。
I 段为瞬时速断保护，躲过线路末端最大短路电流，且灵敏系数要满足要求；II 段为限时速断保护，躲过下一级线路速断保护范围末端故障的短路电流整定，动作时限比下一级线路速断的动作时限高一级，灵敏系数要满足要求；III 段为定时限过电流保护，要求按躲过最大负荷电流，动作时限要比下一级最大动作时限高一级。
8. 和电流保护相比，低电压保护有哪些优点和缺点？（无方向性，必须配以过电流闭锁）（1） 电压保护反应于电压降低而动作，与反应与电流增大而动作的电流保护相反，返回系数大于1。
（2） 与电流保护相比，低电压保护再最大运行方式下灵敏度低，而在最小运行方式下灵敏度高，两保护性能优缺点互补。
（3） 在多段串联单回线路上短路时，通过各段线路的电流相同，而电压保护接于所在变电站母线的电压互感器，各段线路电压保护接入的电压不同，电压随短路点距离的变化曲线都是从零开始增大，因而瞬时电压速断保护总有一定的保护范围。
（4） 在电网任何点短路时各个母线电压都降低，低电压保护都会动作，及电压保护没有方向性，必须配以过电流闭锁或监视元件。
9. 三相星形结线和两相星形结线各有什么优点和缺点？互感器和继电器均接成星形，在线路上流回的电流为cb a I I I &&&++，正常时此电流均为零，发生接地短路时为03I &。
三相继电器的接点是并联连接的，其中任一接点闭合后均可动作于跳闸或起动时间继电器等。
由于每相上均装有电流继电器，因此，它可以反应各种相间短路和中性点直接接地系统中的单相接地短路。
它和三相星形接线的主要区别在与B 相上不装设电流互感器和相应的继电器，因此，不能反应B相中电流。
若在中性线内接入一继电器，则于三相星形接线的作用相同。
各种接线方式的应用范围三相星形接线方式能反应各种类型的故障，保护装置的灵敏度不因故障相别的不同而变化。
主要应用于如下方面：1）广泛应用于发电机，变压器大型贵重电气设备的保护中。
2）用在中性点直接接地电网中（大接地电流系统中），作为相间短路的保护，同时也可保护单相A接地（对此一般都采用专门的零序电流保护）。
•3）在采用其他更简单和经济的接线方式不能满足灵敏度的要求时，可采用这种接线方式。
两相星形接线方式较为经济简单，能反应各种类型的相间短路。
主要应用于如下方面：1）在中性点直接接地电网和非直接接地电网中，广泛地采用它作为相间短路的保护。
在10kV及以上，特别在35kV非直接接地电网中得到广泛的应用。
2）在分布很广的中性点非直接接地电网中，两点接地短路常发生在放射型线路上。
在这种情况下，采用两相星形接线以保证有2／3的机会只切除一条线路（要求保护装置均安装在相同的两相上，一般为AC两相）。
如在6～10kV中性点不接地系统中对单相接地可不立即跳闸，允许运行两个小时，因此在6～10kV中性点不接地系统中的过流保护装置广泛应用两相星形接线方式。
10.灵敏系数是为了考虑什么而设置的？在采用两相星形结线的网络中Y/△(Yd)结线的变压器对灵敏度有何影响？灵敏度：（1）故障一般都不是金属性短路，而是故障点存在有过渡电阻R，它将使实际的短路电流t减小，因而不利于保护装置动作；（2）实际的短路电流由于计算误差或其他原因而可能小于计算值；（3）保护装置所使用的电流互感器，在短路电流流过时一般由于饱和都具有负误差，使实际进入保护装置的电流小于按额定变比折合的数值；（4）保护装置中的继电器的实际起动数值可能具有的正误差；（5）考虑一定的裕度。
11.短路电流中的暂态分量和电动机的自起动在保护整定是如何考虑？12.试述我国电网中性点有哪几种接地方式？各有什么优缺点？分别适用于国内哪些电压等级直接接地（包括经小电阻接地），单相短路时无过电压，短路电流较大，保护动作于断路器，供电可靠性低；适用于110kV及以上电网。
非直接接地（包括不接地、经消弧线圈、大电阻接地），单相短路时有过电压，短路电流为容性短路电流，较小，保护一般动作于信号，可持续运行一段时间，供电可靠性高；适用于10kV，35kV配网；13.中性点直接接地系统的零序电流保护各段的整定原则。
A.为保证选择性，零序电流速断保护（零序Ι段）的保护范围不能超过本条线路的末端零序电流速断保护起动值的整定原则如下：躲开下一条线路出口处单相接地或两相接地短路时可能出现的最大零序电流躲过断路器三相触头不同期合闸时出现的零序电流3I。
；如果线路上采用单相自动重合闸时，零序电流速断应躲过非全相运行又产生振荡时出现的最大零序电流。
B.限时零序电流速断保护（零序II段）起动电流:零序II段的起动电流应与下一段线路的零序1段保护相配合。
动作时限：零序II段的动作时限与相邻线路零序I段相配合，动作时限一般取0．5s。
灵敏度核验：零序II段的灵敏系数，应按照本线路末端接地短路时的最小零序电流来校验。
C.定时限零序过电流保护（零序III段）零序三段的作用相当于相间短路的过电流保护，主要作为本线路零序I段和零序II段的近后备保护和相邻线路、母线、变压器接地短路的远后备保护。
在中性点直接接地电流电网中的终端线路上也可作为主保护。
起动电流：躲开在下一条线路出口处相间短路时所出现的最大不平衡电流与下一线路零序III段相配合就是本保护零序III段的保护范围，不能超出相邻线路上零序III段的保护范围灵敏度校验：作为本条线路近后备保护时，按本线路末端发生接地故障时的最小零序电流来校验作为相邻线路的远后备保护时，按相邻线路保护范围末端发生接地故障时，流过本保护的最小零序电流来校验动作时限：14.零序功率方向继电器的最灵敏角与相向方向继电器的最灵敏角是否相同？不一样。
相间保护的功率方向为母线流向线路，最大灵敏角与保护正方向线路阻抗角有关；零序保护的功率方向为故障点流向中性点，最大灵敏角与保护背侧零序阻抗角有关，即与变压器零序阻抗角有关。
15.接地短路时零序电流的大小与系统运行方式是否有关？零序电流在电网中分布与什么因素有关？有关，但影响不大。
零序电流的分布取决于线路的零序阻抗和中性点变压器的零序阻抗。
16.大电流接地电网中变压器中性点接地方式（接地点的数目和位置）决定于哪些因素？17.中性点不接地系统的接地保护方法。
对于两相接地故障，相间电流保护将动作切除故障线路；对于单相接地故障，只要求保护有选择地发出接地告警信号，一般情况不需要跳闸。
中性点不接地系统的单相接地保护：（1）绝缘监视装置：可用以过电压继电器接于电压互感器二次开口三角形的一侧构成网络单相接地的监视装置。
（2）零序电流保护：利用故障线路零序电流较非故障线路大的特点来实现有选择地发出信号或动作于跳闸。
（3）零序功率方向保护：利用故障线路与非故障线路零序功率方向不同的特点来实现有选择性的保护，动作于信号或跳闸。
18.中性点经消弧线圈接地方式，为什么常采用过补偿方式？补偿容性短路电流，消除故障点的电弧。
过补偿，因为完全补偿会出现谐振；欠补偿也会因线路停运等方式改变而出现完全补偿的情况，故用过补偿。
19.发电机定子单相接地时接地点的电流是怎样产生的？300MW发电机允许的最大接地点电流是多大？单相接地电流对发电机有何危害？发电机定子单相接地：（1）零序电压：发电机内部故障时，故障点零序电压U&（α表示由中性点到故障点的匝ko(α)数占全部绕组匝数的百分数）只能借助于机端的电压互感器来测量。
