KYN28A-12户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备〔以下简称开关柜〕适用于三相交流50Hz、额定工作电压3.6〜12kV、额定工作电流630〜4000A、额定短时耐受电流20〜50kA系统中接受和分配电能之用；并具有对电路进行限制、保护和监测等功能.开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694 〔2001〕等标准的技术要求;能够配置VZ1、VD4、VS1 等多种型号的真空断路器、具有完善的预防误操作的联锁装置〔包括〃五防〃功能〕；元件布置合理,方案齐全,扩展性好,可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、平安可靠、性能稳定的配电设备,已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用.功能特点:♦平安可靠一一完全金属铠装及全封闭结构；采取均衡电场举措,可配置出〃型母线；各功能室用接地的金属板完全隔开,相互独立；所有设备的操作,包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等,均能在断路器门关闭状态下进行；具有可靠完善的联锁装置,能有效地预防误操作.♦实用性强一一壳体封闭严密,可预防杂物及小动物进入；手车互换性好,更换断路器非常方便；接地开关装设涡轮变速操作机构,操作异常轻便；♦适应性广一一进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装,占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器; 额定电流可达4000A,额定短时耐受电流可达50kA；电缆室有充裕的空间,可连接多根电缆.技术参数：外形尺寸:户应与制造厂协商；当断路器用于开断电容器组时,电容器组的额定电流不大于断路器额定电流的80%. ※：额定电流达3150A时需配备风冷装置.使用条件：♦周围空气温度：上限+40℃,下限-15℃,日内平均温度不超过+35℃♦周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染.♦海拔高度：开关柜使用在12kV时,不超过1000m开关柜使用在3.6kV、7.2k时,不超过2000m♦空气相对湿度：日平均值不大于95%,月平均值不大于90%♦地震烈度：不超过8度.♦用户有特殊要求时,可与我公司协商并取得一致意见订货须知：1、主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等2、辅助回路接线原理图、端子排列图3、开关设备内的电器元件的型号、规格、数量4、开关设别限制、测量及保护功能的要求以及其他闭锁和自动装置的要求5、如开关设备之间或进线柜需要母线桥连接,应提供母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据6、需要附件、备件时,应提出种类和数量开关设备使用在特殊环境条件,应在订货时详细说明KYN28系列开关柜操作顺序高压开关柜由柜体和手车两大局部构成.柜体由金属隔板分隔成四个独立的隔室：母线室、手车室、电缆室和继电器仪表室.高压柜手车按用途分为断路器手车、计量手车、隔离手车几种,同品牌、同参数规格的手车可互换.手车在柜内有试验位置和工作位置,每一位置都均有到位装置,并连接到电气和机械连锁装置,预防操作人员误操作以保证操作平安.1、断路器手车在试验或工作位置时,断路器才能进行合分操作,且在断路器合闸后,手车无法移动,预防了带负荷误拉、推断路器；2、仅当接地开关处于分闸位置时,断路器手车才能从试验位置移至工作位置,仅当断路器手车处于试验位置时,接地开关才能进行合闸操作,实现了预防带电误合接地开关及防止接地开关处于闭合位置时关合断路器；3、接地开关处在分闸位置时,下门及后门都无法翻开,预防了误入带电间隔；4、断路器在工作位置时,二次插头被锁定不能拔出.高压柜平安连锁装置为保证平安及联锁装置可靠不至损坏,必须按联锁程序进行操作.高压开关柜有平安可靠的连锁装置,其作用为：1、预防误操作断路器.2、预防带负荷拉合隔离开关,即预防带负荷推拉小车.3、预防带电挂接地线,即预防带电合接地开关.4、预防带接地线送电,即预防接地开关处于接地位置时送电.5、预防误入带电间隔.进线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关出线柜下门〕.2、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时需把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.3、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.4、将断路器手摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.5、观察带电显示器,确定外线电源已送至本柜〔带电显示器面板开关压下为ON位置, 如带电显示灯亮表示外电源已送至本柜断路器下触头. 如带电显示灯不亮,那么需先送外电源至本柜〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看其它相关信号,一切正常,送电成功〔操作合、分转换开关时, 把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障. 在检修完毕后,需手动复位综合继保〕.进线柜停电操作程序1、观察所有柜相关信号,确认所有出线柜断路器均处于分闸位置.2、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置, 松开手后操作手柄应自动复位至预分位置〕3、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.4、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时需把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.5、观察带电显示器,确认不带电方可继续操作〔进线柜下门有电磁锁强制闭锁,只有在进线端不带电时方可解锁,但在进线端带电时也可用钥匙紧急解锁.进线断路器分闸并不代表进线柜不带电,如外电源没停,此时电缆室是带高压电的,强行进入有生命危险〕.6、翻开下门,验电〔必须验电〕,放电〔必须放电〕,挂接地线〔必须挂接地线〕,维修人员可进入维护、检修.出线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关柜下门〕.2、将接地开关操作手柄插入中门右下侧六角孔内,逆时针旋转,使接地开关处于分闸位置,取出操作手柄,操作孔处联锁板自动弹回,遮住操作孔,柜下门闭锁.3、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时先把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后, 放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.4、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.5、将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看带电显示及其它相关信号,一切正常,送电成功〔操作合、分转换开关时,把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障.在检修完毕后,需手动复位综合继保1、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置,松开手后操作手柄应自动复位至预分位置〕.2、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.3、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时先把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.4、观察带电显示器,确认不带电方可继续操作.5、将接地开关操作手柄插入中门右下侧六角孔内,顺时针旋转,使接地开关处于合闸位置,确认接地开关已处于合闸后,翻开柜下门,维修人员可进入维护、检修.6、接地开关和断路器及柜门均有联锁,只有在断路器处于试验位置或抽出柜外才可以合分接地开关,也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置,不可强行操作.接地开关与柜下门联锁可紧急解锁,只有在确认必要时才可紧急解锁,否那么有触电危险. 所用变柜操作程序所用变熔断器手车的操作方法与断路器手车操作相同, 禁止带负荷操作熔断器手车.所用变熔断器手车的熔断器虽然具有一定的分断及消弧水平,但必须正确顺序操作熔断器手车〔先翻开柜下门,分断所有低压断路器,关好柜下门并锁紧,最后才能操作熔断器手车〕. 所用变柜后封板和熔断器手车没联锁,即在所用变投运时,也可用专用工具翻开柜体后封板,这时所用变的低压端可直接接触,通常按先摇出熔断器手车再翻开后封板顺序操作, 如特殊情况下必须带电开后封板时,需特别注意平安.上下压配电柜平安技术操作规程：1、在全部和局部带电的盘上进行工作,应将检修设备与运行设备以明显标志隔开.2、有电流互感器电压互感器的二次绕组应有永久性的、可靠的保护接地.3、在运行的电流互感器二次回路上工作时,应采取以下平安举措：(1)、严禁将电流回路断开.(2)、为了可靠地将电流互感器二次线圈短路,必须使用短路片和短路线,禁止使用导线缠绕.(3)、禁止在电流互感器与短路端子之间的回路和导线上进行任何工作.4、在运行中的电压互感器二次回路上工作时,应采取以下平安举措：(1)、严格预防短路或接地(2)、应使用绝缘工具、戴绝缘手套,必要时在工作前停用有关继电保护装置.(3)、接临时负载时,必须装有专用的开关和熔断器.(4)、二次回路通电试验时,为预防由二次侧向一次反变压,除将二次回路断开外,还应取下一次熔断器.(5)、二次回路通电或耐压试验前,应通知值班员和有关人员,并派人看守现场,检查回路,确认无人工作前方可加压.(6)、检查断电保护和二次回路的工作人员,未经值班人员许可,不准进行任何倒闸操作.。
中置式开关柜操作规程一.结构简介:1.柜体采用敷铝锌板经多重折边后组装而成;2.完全的金属铠装和隔室的彻底分隔;3.柜体密封度高,防止杂物和小动物的进入,防护等级达IP4X;4.高压室内的真空断路器和操动机构只需少量维护,手车更换方便,互换性好;5.设备具备可靠的机械联锁,均可在关门情况下进行.二. 中置柜（配ZN63A-12）主要操作附件：1.）手车进出受柄：操作时手柄要按进去，顺时针操作为进车，逆时针操作为出车;2.）储能手柄：顺时针摇动为储能操作，储能到位情况看断路器面板上的指示或仪表室门板上的指示灯;3.）接地开关操作手柄：顺时针操作为合，逆时针操作为分;4.）紧急解锁销：用于特殊需要时打开电缆室门;5.）门锁钥匙：用于锁紧各隔室门6.）内六角扳手：主要用于紧固开关静触头和封闭后封门。
7.）转运小车：用于检修时拉出手车及同类型手车的互换。
三. KYN28A-12（Z）“五防”联锁功能介绍：1.）通过提示性的操作按钮或控制部件来进行分合操作，以防止误合、误分断路器；2.）断路器底盘上的机械联锁使手车在试验位置和工作位置时才能进行合分闸操作，而且，在断路器合闸后手车无法移动，防止了带负荷误推拉断路器；3.）接地开关联锁机构可以达到：仅当接地开关处于分闸状态时，断路器手车才能从试验/断开位置移至工作位置。
仅当断路器手车处于试验断开位置时，接地开关才能进行合闸操作（接地开关可带带电显示装置）。
这样实现了防止带电误合接地4.）接地开关处于分闸位置时，下门和后封门均被联锁机构锁住无法打开，达到了防止误入带电间隔。
5.）在摇进断路器前请插入二次插件，手车进入工作位置时，二次插头将被锁定不能拔除。
使用联锁注意事项：1.）本产品是以机械联锁为主，辅以电气联锁来实现其功能的，操作人员在操作时应注重操作规程与技术手段相结合才能有效的发挥联锁的保障作用，防止误操作事故的发生；2.）本产品的联锁功能的投入和解除，均为在正常操作过程中实现的，无额外的操作步骤。
精心整理KYN28A-12高压开关柜操作及参数整定调试部张伟一、KYN28A-12户内交流金属铠装抽出式开关柜主要一次器件：高压真空断路器（手车式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。
1）通电前准备工作1、先对做好高压头子的高压线进行耐压试验，在试验完成后按规范接好线234562123456.78910.重复步骤9让变压器反复通断电3次。
断电、检修操作（分断路器→断路器至实验位置→合接地开关→开柜门）1．操作面板上“分合闸控制”开关，使断路器分闸；2．插入断路器手车摇把，逆时针旋转摇把使断路器手车退至试验位置，此时主回路断开，活门关闭；3．压下接地开关操作口封片，插入接地开关操作手柄顺时针旋转，使接地开关合闸；4．检修时，拨出二次插头并将其扣锁在手车上，将断路器手车移至转运车并锁定。
二、变压器温度监视（干式变压器）：80℃启动第一组强冷风机、100℃启动第二组强冷风机、130℃超温报警、150℃超温分闸，变压器的温度参数一般出厂前就设定好了，不需要更改，在调试时只需要手动测试风机是否能正常工作。
调整电压：一般为±2.5%×2，调整抽头如下图：对应等级为：抽头号高压侧(V)低压侧(V)1---29500(5850)4003In对于过流保护延时>t0.3-0.5s小于上一级设定速断保护I》In*4/N速断保护延时t》0.04s零序过流保护Io>0.1零序过流延时to>5s零序速断保护Io》0.1零序速断延时to》5s假设变压器的容量为1000KVA，电压为10KV，CT（电流互感变比）为75/5，零序互感变比为50/1通过上面的公式可以计算出：额定电流：1000/17.32=57.7A过流保护电流：57.7*1.3/75=1A速断保护电流：57.7*4/75=3.08A。
一、高压开关柜柜概述高压金属封闭开关设备是由柜体和手车两大部分构成。
柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。
手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。
高压开关柜有安全可靠的连锁装置，能满足“五防”要求：(1 防止误操作断路器；2 防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 防止带电挂接地线，即防止带电合接地开关；4 防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔)a）断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。
b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。
c)接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。
d)断路器在工作位置时，二次插头被锁定不能拔出。
为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。
二、进线柜送电操作程序1) 关闭所有柜门及后封板,并锁好。
（接地开关处于合位时方可关出线柜下门，关闭后门后接地刀要分开，为送电做准备）2) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3) 观察上柜门各仪表、信号指示是否正常。
（正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。
KYN28A-12 户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备(以下简称开关柜)适用于三相交流50Hz、额定工作电压3.6～12kV、额定工作电流630～4000A、额定短时耐受电流20～50kA系统中接受和分配电能之用；并具有对电路进行控制、保护和监测等功能。
开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694（2001）等标准的技术要求; 能够配置VZ1、VD4、VS1等多种型号的真空断路器、具有完善的防止误操作的联锁装置（包括“五防”功能）;元件布置合理，方案齐全，扩展性好，可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、安全可靠、性能稳定的配电设备，已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用。
型号说明：功能特点：◆安全可靠——完全金属铠装及全封闭结构；采取均衡电场措施，可配置“D”型母线；各功能室用接地的金属板完全隔开，相互独立；所有设备的操作，包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等，均能在断路器门关闭状态下进行；具有可靠完善的联锁装置，能有效地防止误操作。
◆实用性强——壳体封闭严密，可防止杂物及小动物进入；手车互换性好，更换断路器非常方便；接地开关装设涡轮变速操作机构，操作异常轻便；◆适应性广——进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装，占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器；额定电流可达4000A，额定短时耐受电流可达50kA；电缆室有充裕的空间，可连接多根电缆。
技术参数：外形尺寸：应与制造厂协商；当断路器用于开断电容器组时，电容器组的额定电流不大于断路器额定电流的80%。
※：额定电流达3150A时需配备风冷装置。
使用条件：◆周围空气温度：上限+40℃，下限-15℃，日内平均温度不超过+35℃◆周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
KYN28操作规程引言概述：KYN28操作规程是指在使用KYN28开关柜时需要遵循的操作规范和步骤。
正确的操作规程能够确保设备的安全运行，提高工作效率和操作人员的安全意识。
本文将从五个大点详细阐述KYN28操作规程，包括设备检查、操作顺序、安全措施、维护保养和故障处理。
正文内容：1. 设备检查1.1 确认开关柜的外观是否完好，无损坏和松动的部件。
1.2 检查开关柜的仪表和指示灯是否正常工作。
1.3 检查开关柜的电缆连接是否牢固，无松动和脱落的情况。
1.4 检查开关柜的电源是否正常，电源电压是否符合要求。
2. 操作顺序2.1 先关闭所有的电气设备，确保安全操作。
2.2 按照正确的操作顺序，打开或关闭开关柜。
2.3 操作开关柜时，应先打开主开关，再打开相应的分支开关。
2.4 操作结束后，按相反的顺序关闭开关柜。
3. 安全措施3.1 在操作开关柜前，必须穿戴好个人防护用具，如绝缘手套、绝缘鞋等。
3.2 在操作过程中，严禁用湿手触摸开关柜，以防触电事故发生。
3.3 禁止在开关柜周围堆放杂物，保持通道畅通。
3.4 操作人员应定期接受安全培训，提高安全意识。
4. 维护保养4.1 定期检查开关柜的电缆连接，如有松动及时紧固。
4.2 清洁开关柜的内部和外部，防止灰尘和杂物对设备的影响。
4.3 定期检查开关柜的仪表和指示灯，如有故障及时更换维修。
4.4 定期对开关柜进行绝缘测试，确保设备的绝缘性能。
5. 故障处理5.1 在发生故障时，应立即关闭开关柜，并断开电源。
5.2 根据故障现象和报警信息，进行故障诊断。
5.3 采取正确的故障处理措施，如更换故障部件、修复电路等。
5.4 故障处理完成后，进行设备测试和检验，确保故障已经排除。
总结：综上所述，KYN28操作规程是确保设备安全运行的重要措施。
通过设备检查、操作顺序、安全措施、维护保养和故障处理的详细阐述，可以有效地提高操作人员的安全意识，确保设备的正常运行。
在使用KYN28开关柜时，操作人员应严格按照规程进行操作，并定期进行设备检查和维护保养，以确保设备的安全性和可靠性。
KYN28（Z）系列铠装移开式交流金属封闭开关柜襄樊缔造电气有限公司目录一、概述二、使用环境条件三、主要技术四、性能特点五、订货须知一、概述KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。
实为一种性能优越的配电装置。
二、使用环境条件a)正常环境条件1)周围空气湿度上限,+40℃下限,-10℃2)海拔:1000M3)相对环境温度:日平均不大于95%，月平均不大于90%4）地震：烈度不超过8度5)周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染6）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1度要求2、特殊工作条件：在超过规定的正常环境条件下使用时，由用户和制造厂协商。
三、主要技术额定电压（kv） 3.6/7.2/12最高工作电压（kv） 3.6/7.2/12工频耐受电压（kv）42(lmin)冲击耐受电压（kv）75额定频率50HZ额定电流（A）630-3150额定热稳定电流(KA 4S) 16-50额定动稳定电流(KA) 40-125额定短路开断电流(KA) 16-50额定短路关合电流(KA) 40-125防护等级IP4X四、性能特点1、手车手车骨架采用薄钢板经CNC机床加工后组装而成。
手车与柜体绝缘配合，结构联锁安全、可靠、灵活。
根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车。
各类手车按模数，积木式变化，同规格手车可以百分之百自由互换。
KYN28—12开关设备操作程序我站使用的开关设备，联锁功能是以机械联锁为主，辅之以电气联锁、微机五防实现其功能的，在功能上能实现开关柜“五防”闭锁的要求。
但是操作人员不应因此而忽视操作规程的要求。
只有规程制度与技术手段相结合，才能有效发挥联锁装置的保障作用，防止误操作事故的发生。
送电操作;1.将断路器从转运车平稳推入柜体内，同时锁定即处于柜内断开位置；2.将二次回路插头插好，仪表面板上试验位置指示灯亮，断路器处于试验位置，主回路未接通状态下对小车可进行电气操作试验；3.投入运行：首先必须把柜门关好锁好，并确认断路器处于分闸状态，将手车操作摇把插入操作孔内，顺时针转动摇把，直到摇把明显受阻并听到清脆的辅助开关切换声，同时仪表面板上工作位置指示灯亮，主回路处于接通工作位置，通过控制回路对其进行合闸操作。
停电操作：1.断路器分闸；2.插入手车操作摇把，逆时针转动直到摇把受阻并听到清脆的辅助开关切换声，小车便回到试验位置，此时主回路已经完全断开，金属活门关闭；3.若准备从柜内退出小车：首先检查确认小车已处于试验位置，然后解除辅助回路插头，并将动插头扣锁在手车架上，将运转车推至柜前将手车解锁并向外拉出，当手车完全进入运转车并确认运转车锁定，解除转运车与柜体的锁定，将运转车向后拉出停稳。
断路器分合闸确认：断路器在柜内的分、合闸状态可由断路器的手车面板上的分合闸指示牌及仪表室面板上分合闸指示灯两方面判定。
（面板绿色为分闸，红色为合闸）合、分接地开关操作：1.当准备将手车推入工作位置时需检查确认，接地开关处于分闸位置，否则，下一步操作无法完成；2.合接地开关：首先应确定手车已退到试验断开位置，并取下推进摇把，然后按下接地开关操作孔处联锁弯板，插入接地开关操作手柄，顺时针转动90度，接地开关处于合闸位置；3.分闸接地开关：插入接地开关操作手柄，逆时针转动90度，便将接地开关分闸。
隔离柜的操作：隔离手车不具备接通和断开负荷电流的能力，因此在带负荷的情况下不允许推拉手车。

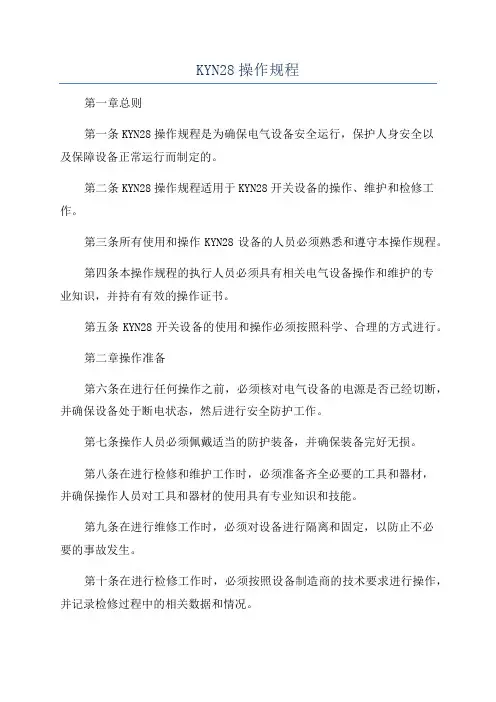

KYN28操作规程第一章总则第一条KYN28操作规程是为确保电气设备安全运行，保护人身安全以及保障设备正常运行而制定的。
第二条KYN28操作规程适用于KYN28开关设备的操作、维护和检修工作。
第三条所有使用和操作KYN28设备的人员必须熟悉和遵守本操作规程。
第四条本操作规程的执行人员必须具有相关电气设备操作和维护的专业知识，并持有有效的操作证书。
第五条KYN28开关设备的使用和操作必须按照科学、合理的方式进行。
第二章操作准备第六条在进行任何操作之前，必须核对电气设备的电源是否已经切断，并确保设备处于断电状态，然后进行安全防护工作。
第七条操作人员必须佩戴适当的防护装备，并确保装备完好无损。
第八条在进行检修和维护工作时，必须准备齐全必要的工具和器材，并确保操作人员对工具和器材的使用具有专业知识和技能。
第九条在进行维修工作时，必须对设备进行隔离和固定，以防止不必要的事故发生。
第十条在进行检修工作时，必须按照设备制造商的技术要求进行操作，并记录检修过程中的相关数据和情况。
第三章操作流程第十一条在进行KYN28设备的操作之前，必须按照设备的运行要求进行设备检查，确保设备无故障和安全隐患。
第十二条在进行操作时，必须按照设备的工作流程进行，不得有临时性的改动和调整。
第十三条在进行断电操作时，必须按照操作规程进行逐级切断电源，并确保设备已经失电。
第十四条在进行合闸操作时，必须按照设备的操作规程进行，确保设备的合闸过程顺利进行。
第十五条在进行引起设备运行状态改变的操作时，必须提前通知相关人员，并确保操作过程中的安全性。
第十六条设备操作完成后，必须按照程序进行设备调试和检测，确保设备运行正常。
第四章安全措施第十七条在进行操作前，必须确保无人工作和靠近操作区域，并设立警示标志。
第十八条设备操作过程中，必须禁止翻动开关按钮、触摸设备内部零部件等不安全行为。
第十九条在进行高压操作时，必须按照相关安全规定进行，并使用绝缘工具和绝缘设备。
KYN28操作规程一、引言KYN28操作规程是为了确保KYN28开关柜的安全运行和正确操作而制定的。
本操作规程适用于KYN28型金属封闭开关设备。
二、设备概述KYN28金属封闭开关设备是一种三相交流50Hz、额定电压为12kV的室内配电设备。
它由断路器、隔离开关、电流互感器、电压互感器、仪表、控制装置等组成。
三、操作前准备1. 检查设备外观，确保开关柜无任何损坏或异物。
2. 确保操作人员穿戴符合安全要求的个人防护装备。
3. 检查开关柜的电源接地情况，确保接地良好。
4. 检查仪表、控制装置的工作状态，确保正常。
四、操作步骤1. 开启操作柜门，检查断路器和隔离开关的位置是否正确。
2. 检查断路器的位置指示器，确保与实际位置一致。
3. 检查断路器的分合闸位置，确保处于合闸位置。
4. 操作人员应按照设备的工作流程和操作规程，使用合适的工具进行操作。
5. 操作人员应按照设备的额定电流和工作条件，进行相应的操作。
五、操作注意事项1. 操作人员应严格按照操作规程进行操作，不得随意更改设备的工作状态。
2. 操作人员应注意个人安全，不得触摸带电部件。
3. 操作人员在操作过程中应注意设备的工作状态，及时发现和处理异常情况。
4. 操作人员应保持操作环境整洁，不得堆放杂物或妨碍操作的物品。
六、紧急情况处理1. 在发生设备故障或紧急情况时，操作人员应立即停止操作，并向相关人员报告。
2. 在紧急情况下，操作人员应按照应急预案进行处理，确保人员和设备的安全。
七、操作结束1. 操作结束后，操作人员应关闭开关柜门，并确保门锁紧。
2. 检查设备的工作状态，确认无异常后方可离开操作现场。
八、操作记录1. 每次操作都应有详细的操作记录，包括操作时间、操作人员、操作内容等。
2. 操作记录应妥善保存，以备日后查阅和分析。
九、安全培训和维护1. 操作人员应定期接受相关安全培训，提高操作技能和安全意识。
2. 设备应定期进行维护和检修，确保设备的正常运行和安全性能。
（完整）KYN28A-12⾼压开关柜使⽤说明书KYN28A-12型户内铠装式交流⾦属封闭开关柜使⽤说明书⼀、概述KYN28中置⾼压开关柜是⽤于电⼒系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作⽤，电压等级在12kV 的电器产品，主要包括⾼压断路器、接地开关、互感器等。
KYN28柜体由柜架和可抽出式⼿车⼆部分组成，各种⼿车均采⽤蜗杆摇动推进和退出，其操作轻便、灵活。
整个⼿车体积⼩，检查和维修⽅便。
⼿车在柜体内试验位置和⼯作位置都有到位装置，以保证机械联锁可靠。
根据⼿车的⽤途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。
⼆、产品特点1．产品的外壳完全是由覆铝锌钢板经机床加⼯多重折弯成形后⽤螺栓组装⽽成，具有很⾼的机械强度，有效地保证了产品的整齐和美观，柜门采⽤喷塑涂覆，具有较强的抗冲击和耐腐蚀能⼒。
产品外壳具有IP4X级的防护等级。
2.本产品的主开关可配置ABB公司⽣产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28)，以取代国外同类产品。
3.⽆论是选⽤何种断路器，其裸导体空⽓绝缘距离均能保证⼤于125mm，复合绝缘⼤于60mm。
其断路器均具有长寿命，⾼参数，少维护，体积⼩的独特优点。
三、符合标准GB3906-91《3-35KV交流⾦属封闭开关设备》GB11022-99《⾼压开关设备通⽤技术条件》IEC298（1990）《额定电压1kV以上50kV及以下交流⾦属封闭开关设备和控制设备》DL404-91《户内交流⾼压开关柜订货技术条件》四、使⽤环境条件环境温度：最⾼温度：+40℃，最低温度：-10℃环境湿度：⽇平均相对湿度：≤95%⽉平均相对湿度：≤90%海拔⾼度：2000m以下抗地震度：地震烈度不超过8度周围空⽓应不受腐蚀性或可燃⽓体、⽔蒸汽等明显污染⽆经常性的剧烈震动场所在超过GB3906规定的正常环境条件下使⽤时，由⽤户和我公司协商五、结构特点开关柜按 GB 3906 中的铠装移开式户内交流⾦属封闭开关设备设计，由柜体和中置式可抽出部件（即⼿车）两⼤部分组成。
KYN28-12高压开关柜操作维护说明书KYN28-12高压开关柜“五防”联锁操作要求;1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。
注：KYN28-12高压开关柜在正常运行时，应闭门操作。
一、面板基本操作：1．合闸分闸操作断路器在工作位置或试验位置时，合闸需顺时针旋转合闸分闸转换开关进行合闸，分闸需逆时针旋转合闸分闸转换开关使其分闸。
2．储能操作在断路器合闸前，必须先将断路器储能，将储能旋钮打到通的位置，断路器每次合闸后会自动储能，储能完成后储能指示灯有指示。
3．就地和远控就地远控转换开关在就地位置是断路器的合分闸只能在柜体面板上操作，在遥控位置时断路器的合分闸只能在后台界面上操作。
4．加热器与照明在柜体有温湿度控制器，若柜体内湿度较大需将加热器旋钮打开，是其柜体干燥。
需观察电缆室情况时可打开检修照明灯，透过观察窗查看电缆室情况。
5．综合保护继电器使用综合保护继电器的使用详见其操作手册。
二、送电操作程序：1. 通过手车转运小车将断路器手车（或PT手车、隔离手车、熔断器手车）推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。
2. 将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；3. 关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄（逆时针方向）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。
KYN28A-12高压开关柜操作指南
1. 引言
本操作指南旨在提供关于KYN28A-12高压开关柜的详细操作说明，帮助用户正确安全地运行该设备。
2. 设备概述
KYN28A-12高压开关柜是一种用于配电系统的重要设备，主要用于控制和保护电力设备。
该开关柜具有以下特点：- 高可靠性
- 安全性能
- 易于操作
3. 操作步骤
下面是使用KYN28A-12高压开关柜的操作步骤：
1. 开关柜的主电源开关默认为关闭状态，请确保主电源开关处于关闭状态。
2. 打开开关柜门，并检查内部电气元件的正常工作状态。
3. 打开主电源开关，确保开关柜的主供电线路已经正常连接。
4. 确保开关柜面板上的所有指示灯都亮起。
5. 根据需要，使用相应的操作按钮或开关来控制设备的电源、
断路器或其他功能。
6. 操作完成后，先切断电源再关闭开关柜。
4. 安全注意事项
在操作KYN28A-12高压开关柜时，务必注意以下安全事项：
- 在操作之前，确保已经了解并熟悉设备的操作说明。
- 严禁擅自拆卸、修改或调整设备的电气元件。
- 在操作过程中，应注意人身安全，避免触摸设备的带电部分。
- 若设备发生异常或故障，请立即切断电源，并联系相关维修
人员。
5. 结论
本操作指南提供了KYN28A-12高压开关柜的操作指南和安全
注意事项，希望能帮助用户正确、安全地使用该设备。
在操作之前，务必全面了解设备的正常工作状态及相关操作方法，并始终注意安
全事项。
KYN28操作规程一、引言KYN28操作规程是为了确保电力系统设备的安全运行，规范操作人员的操作行为，提高工作效率和操作质量而制定的。
本操作规程适用于KYN28型金属封闭开关设备的操作。
二、操作人员要求1. 操作人员必须具备相关电力设备操作经验，并经过专业培训，熟悉KYN28设备的结构和性能。
2. 操作人员必须具备良好的职业道德和责任心，严格遵守操作规程，确保操作过程安全可靠。
3. 操作人员必须穿戴符合安全要求的个人防护装备，包括绝缘手套、绝缘靴、安全帽等。
三、操作前准备1. 操作人员应仔细阅读设备操作手册，了解设备的工作原理、操作流程和注意事项。
2. 确保操作环境安全，排除可能的危险因素，如水、火源等。
3. 检查设备的电气连接是否牢固，各部件是否正常运行，如有异常情况应及时报修。
四、操作流程1. 操作人员应按照以下步骤进行操作：a. 打开设备控制柜门，检查仪表的显示是否正常。
b. 检查断路器的位置，确保处于断开状态。
c. 检查仪表的电源是否正常，电压是否符合要求。
d. 检查设备的接地情况，确保接地良好。
e. 按照操作手册要求，逐一操作设备的开关、按钮和旋钮。
f. 在操作过程中，注意观察设备的运行情况，如有异常应立即停止操作并报修。
g. 操作完成后，关闭设备控制柜门，确保设备处于安全状态。
五、安全注意事项1. 操作人员在操作过程中应严格遵守相关安全规定，禁止擅自操作或维修设备。
2. 操作人员应保持清醒状态，禁止饮酒、吸烟等影响工作安全的行为。
3. 操作人员应使用专用工具进行操作，禁止使用损坏或不合适的工具。
4. 操作人员应定期进行设备的维护和检修，确保设备的正常运行。
5. 在操作过程中，如遇到紧急情况或意外事故，应立即停止操作并报告上级。
六、操作记录和报告1. 操作人员应及时记录操作过程中的关键信息，包括操作时间、操作内容、设备状态等。
2. 操作人员应按照规定的程序，将操作记录和报告上报给相关部门。
KYN28-12高压开关柜操作调试程序说明KYN28-12高压开关柜“五防”联锁操作要求;1.防止误分合断路器—断路器必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。
2.防止带负荷移动断路器—断路器只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带电合接地刀—断路器必须处于试验位置时，接地刀才能进行合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器才能推入工作位置进行合闸操作。
5.防止误入带电间隔—断路器必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。
注：KYN28-12高压开关柜在正常运行时，应闭门操作。
送电操作程序：将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄（逆时针方向）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。
检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并测量电源电压属于正常范围后，关闭仪表室门。
用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确。
打开手车机构操作活门，用手车推进摇把（顺时针方向）将手车推入开关柜工作位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把并关闭手车机构操作活门。
用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器合闸。
检查开关柜的带电显示器A/B/C三相指示灯亮，此时开关柜已处于高压带电状态，测量或观察微机保护装置显示的母线电压及出线电流是否处于正常范围。
停电操作程序：用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器分闸。
检查开关柜的带电显示器A/B/C三相指示灯熄灭。
此时开关柜已处于高压出线侧断电，但高压母线侧仍然处于带电状态（热备用状态）。
KYN28操作规程一、引言KYN28操作规程旨在规范KYN28高压开关柜的操作流程，确保操作人员的安全和设备的正常运行。
本文档详细描述了KYN28开关柜的操作步骤、注意事项和常见故障处理方法。
二、操作步骤1. 开关柜的启动a. 操作人员应先检查开关柜的外观是否完好，无明显损坏或松动的部件。
b. 检查开关柜的电源是否正常，确保电源接地良好。
c. 打开开关柜的主开关，并确认仪表显示正常。
d. 按照操作面板上的指示，逐个启动开关柜内的设备。
2. 操作开关柜a. 操作人员应根据需要，按照操作面板上的指示进行相应的操作，如合闸、分闸、切换等。
b. 在操作过程中，应注意观察仪表的指示，确保设备运行正常。
c. 操作人员应保持清醒、专注，不得进行与操作无关的活动。
3. 关闭开关柜a. 在操作结束后，先按照操作面板上的指示，逐个关闭开关柜内的设备。
b. 关闭开关柜的主开关，并确认仪表显示正常。
c. 检查开关柜的外观，确保无遗留物或松动的部件。
d. 将开关柜的操作面板恢复到初始状态。
三、注意事项1. 操作人员应熟悉KYN28开关柜的结构和工作原理，并具备相关的操作技能。
2. 操作人员在进行操作前，应穿戴好个人防护装备，如绝缘手套、护目镜等。
3. 操作人员应严格按照操作规程进行操作，不得随意更改或省略步骤。
4. 在操作过程中，应遵循安全操作规范，避免触摸带电部件，防止电击事故的发生。
5. 如发现任何异常情况或故障，应立即停止操作，并向上级报告。
6. 在操作结束后，应将操作面板恢复到初始状态，确保开关柜处于安全状态。
四、常见故障处理方法1. 开关柜无法启动a. 检查电源是否正常，确认电源接地良好。
b. 检查主开关是否打开，仪表是否正常显示。
c. 如仍无法启动，应联系维修人员进行检修。
2. 设备运行异常a. 观察仪表的指示，检查设备是否正常运行。
b. 如发现异常，应立即停止操作，并向上级报告。
c. 在等待维修人员到达之前，不得随意尝试修复设备。
KYN28-12中置柜操作规程
送电操作员程序：
1、先锁好后上下门，再关好前下门并锁紧（接地开关处于合位时方可关好前后下门）；
2、打开前中门，将服务手车移动到相应的开关柜前并锁定好服务手车；再将手车自身左右定位机构解锁并推至柜内锁定在试验位置；从手车前眉螺柱上取下二次航空插头，手动将插头插在柜内的插座上，关好并锁紧前中门。
3、将接地开关操作手柄插入接地开关操作孔内，逆时针旋转90°，此时接地开关分闸，取出接地开关操作手柄，操作孔处联锁板自动弹起并盖住操作孔，同时前下门及柜后门闭锁（无接地开关时为电磁锁闭锁或封板）；
4、将手车进出专用摇把插入手车底盘操作机构孔内，顺时针转动摇把约20圈，能听到有“咔嗒”声，同时手车明显受阻取下摇把，此时手车处于工作位置（二次插头在手车摇进到工作位置时同时被锁定），手车一、二次回路接通；
5、根据操作票的指令，操作控制回路的开关，对开关柜进行分合闸操作（断路器柜）。
停电操作员程序：
1、根据操作票的指令，操作控制回路的开关，对开关柜进行分闸操作（断路器柜）。
2、将手车进出专用摇把插入手车底盘操作机构孔内，逆时针转动摇把约20圈，能听到有“咔嗒”声，同时手车明显受阻取下摇把，此时手车处于试验位置，二次插头锁定解除；
6、确认电缆侧不带电后，用手指按下接地开关操作孔处联锁板（不得借助工具，此操作应无卡阻现象）将接地开关操作手柄插入接地开关操作孔内，顺时针旋转90°，合上接地开关，，取出接地开关操作手柄，此时操作孔处联锁板不会弹回盖住操作孔，（无接地开关时前、后柜下门电磁锁手动解除闭锁）；
3、打开前下门或后门进行检修工作；
4、必要时，打开手车室门（前中门），将手车航空插头从柜内插座上手动取下挂在手车前眉的螺柱上；再将手车自身左右这定位机构解锁由柜内移至服务车上锁定；将服务手车停挡（球形手柄）向左扳动，解开服务手车锁定，此时服务手车可从柜前移动至旁边放好。
紧急解锁操作
紧急情况下，用工具松开前下门螺钉或后下门的闭锁挂钩，可以打开柜门而无须使接地开关合闸，对电缆进行紧急处理；（注：紧急情况处理完毕后请即是恢复闭锁装置）。
