下载文档原格式
搅拌头尺寸对铝合金T型接头搅拌摩擦焊组织与性能的影响屈志军;宫文彪;刘杰;李文晓【摘要】采用不同轴肩尺寸、搅拌针长度和顶端直径的搅拌头,对(4+8)mm板厚异质铝合金5083-O/6082-T6的T 型接头实施了搅拌摩擦焊接,对焊后接头力学性能进行了对比分析,试验结果表明,搅拌头尺寸设计对T型接头焊接质量有着重要的影响.在蒙皮板和筋板的搭接结合处存在明显的未焊合区、有效结合区和弱结合区;采用轴肩尺寸为20 mm、针长为6.0 mm及顶端直径为5.5~6.0 mm的搅拌头,在旋转速度为1200 r/min和焊接速度为500 mm/min的工艺条件下,T型接头沿T方向抗拉强度达到256 M Pa,断裂位置发生在后退侧热影响区;T型接头沿L方向抗拉强度达到105 M Pa,断裂位置发生在搭接结合区.%A stirring head with different shoulder size,needle length and top diameter is applied to friction stir welding for the 4+ 8 mm dissimilar aluminum alloy plate 5083-O/6082-T6 T-joints,to analyze the mechanical properties of welded joints.The experimental results show that stirring head size design has an important influence on the welding quality of T-joint.There are obvious unbonded area,effective bonding area and weak bonding area in the overlapping joint between the skin plate and the rib plate.Under the conditions of the stirring head with shaft shoulder size 20 mm,needle length 6.0 mm and top diameter 5.5~6.0 mm,the joint strength of T direction is up to 285 MPa and the fracture occurs at the reverse side heat affected zone;the joint strength of L direction reached 105 MPa and the fracture occurs at bonding area of lap position,while the rotational speed is 1 200 r/min and welding speed 500 mm/min.【期刊名称】《长春工业大学学报（自然科学版）》【年(卷),期】2018(039)001【总页数】6页(P20-25)【关键词】搅拌摩擦焊;搅拌头;T型接头;组织性能【作者】屈志军;宫文彪;刘杰;李文晓【作者单位】中车长春轨道客车股份有限公司,吉林长春 130062;长春工业大学材料科学与工程学院,吉林长春 130012;中车长春轨道客车股份有限公司,吉林长春130062;航天工程装备(苏州)有限公司,江苏苏州100145【正文语种】中文【中图分类】TG146.210 引言搅拌摩擦焊技术凭借高质、高效、节能及环保的独特优势，自1991年发明以来，历经20多年的技术研发和工程化推广，已经在国内外各个领域得到了广泛应用。
搅拌摩擦焊焊接质量控制摘要：搅拌摩擦焊接技术是针对焊接性差的铝、镁合金而开发出的一种新型固相连接技术，由英国焊接研究所于1991年开发的专利技术。
可以有效地避免氧化和蒸发，焊后冷却过程中不出现热裂纹，焊缝区晶粒得到细化，优化了接头各项性能，同时焊接过程不需要填充金属，不产生火花、飞溅、烟雾、弧光等，是一种高效、优质、简单、无污染的焊接工艺。
介绍了搅拌摩擦焊接的原理、焊接工艺特点、搅拌摩擦焊的最新发展情况及其应用。
利用搅拌摩擦焊焊接方法对7075铝合金进行焊接实验，在焊接参数为：转速——800r/min、焊接速度75mm/min的情况下得到了良好的组织结构，显微硬度的实验表明焊后其维氏硬度值的分布趋势沿焊缝中心基本对称。
关键词：搅拌摩擦焊接；7075铝合金；焊接参数；焊接质量控制Research on friction stir weldingA bstract: Friction stir welding (FSW) is a new solid welding technique for aluminum and magnesium alloys invented and patented by The Welding Institute, UK in 1991, which can avoid the problems existing in the other welding methods. It is an efficient, energy saving, simple and environmental-friendly technique, which can efficiently avoid oxidation and evaporation without heat flaw in the cooling process after welding. FSW can get optimized various performance of joint without any sparkle, plash, smog or arc. No filling metal is needed in the welding process. This paper simply introduce the principles, the process, emphasize introduces recent development an application of the friction stir welding. Using friction stir welding method of 7075 aluminum alloy welding experiment, the welding parameters for welding speed: speed -- 800r/min, 75mm/min cases got good organization structure, microhardness tests indicate that after welding the Vivtorinox hardness distribution trend along the seam center symmetry.Keywords: FSW; 7075 Al alloy; Welding parameters; Welding quality control目录第一章文献综述 (1)1.1 铝合金焊接的特点 (1)1.2 搅拌摩擦焊接 (1)1.2.1搅拌摩擦焊接机理 (1)1.2.2 搅拌摩擦焊接的特点 (2)1.3铝合金的搅拌摩擦焊接现状及发展 (2)第二章实验方法 (3)2.1 实验材料及设备 (3)2.1.1实验设备 (3)2.1.2实验材料 (3)2.2 实验方案 (3)2.2.1焊接参数 (3)2.2.2实验方法 (3)2.3金相实验 (4)2.3.1金相试样的制备 (4)2.3.2金相组织显微摄影 (4)第三章实验结果分析 (5)3.1 搅拌摩擦焊焊缝截面宏观分析 (5)3.2焊缝组织微观分析 (5)3.3搅拌摩擦焊焊接接头的缺陷分析 (6)3.4焊后材料显微硬度的变化 (9)第四章实验结论 (10)参考文献 (11)第一章文献综述1.1铝合金焊接的特点铝合金由于质量轻、比强度高、耐蚀性能好、无磁性、成形性好及低温性能好等特点而被广泛地应用于各种焊接结构产品中，铝合金焊接有以下难点：（1）铝合金焊接接头软化严重，强度系数低，这也是阻碍铝合金应用的最大障碍；（2）合金表面易产生难熔的氧化膜（Al2O3其熔点为2060℃），这就需要采用大功率密度的焊接工艺；（3）铝合金焊接容易产生气孔；（4）铝合金焊接易产生热裂纹；（5）线膨胀系数大，易产生焊接变形；（6）铝合金热导率大（约为钢的4倍），相同焊接速度下，热输入要比焊接钢材大2倍-4倍。
搅拌摩擦焊工艺参数
搅拌摩擦焊技术作为一种新兴的焊接方式，由于其低热输入、无
污染、高强度等特点，受到越来越多的关注和应用。
而搅拌摩擦焊工
艺参数的选择，对焊接质量和效率至关重要。
一、工艺参数的种类
搅拌摩擦焊工艺参数主要包括预压力、搅拌头形状和转速、焊接速度、钨极压力、焊接时间等几个方面。
二、主要参数的选择
1、预压力：预压力的大小对焊接接头起到重要作用。
过大的预压力会
导致变形过大，而过小则会导致压接牢固不良。
通常，预压力的大小
应是焊接接头厚度的1.5~2倍。
2、搅拌头形状和转速：搅拌头形状和转速直接影响到焊接接头
的细小高低起伏。
一般搅拌头直径应该是焊接接头厚度的1/2~3/4，而转速则要根据不同的焊接材料来选择。
3、焊接速度：焊接速度的快慢会影响焊接区域的温度分布，从
而影响到焊接接头质量。
与传统气焊相比，搅拌摩擦焊接速度通常较快，从而大大提高了生产效率。
4、钨极压力：在搅拌摩擦焊过程中，钨极压力的大小直接影响
到焊接质量。
通常，钨极压力的大小应该是焊接接头的1.5~2倍。
5、焊接时间：焊接时间是影响焊接接头质量和工艺参数选择的
一个重要参数。
一般来说，焊接时间过长不仅会导致焊接接头表面温
度过高，而且会影响焊接材料的PH值。
三、总结
综上所述，搅拌摩擦焊工艺参数的选择对焊接质量和效率有着至关重
要的作用，因此在实际应用中必须根据不同的焊接要求，综合考虑各
项参数，确定合适的工艺参数，以确保焊接接头的合格率和工艺效率。
搅拌摩擦焊实验报告1. 实验目的(1) 了解搅拌摩擦焊的基本原理；(2) 了解搅拌摩擦焊的设备及其工艺流程；(3) 初步了解焊接工艺参数对搅拌摩擦焊焊缝成形的影响。
2. 实验概述搅拌摩擦焊方法与常规摩擦焊一样。
搅拌摩擦焊也是利用摩擦热与塑性变形热作为焊接热源。
不同之处在于搅拌摩擦焊焊接过程是由一个圆柱体或其他形状（如带螺纹圆柱体）的搅拌针(welding pin)伸入工件的接缝处，通过焊头的高速旋转，使其与焊接工件材料摩擦，从而使连接部位的材料温度升高软化。
同时对材料进行搅拌摩擦来完成焊接的。
焊接过程如图所示。
在焊接过程中工件要刚性固定在背垫上，焊头边高速旋转，边沿工件的接缝与工件相对移动。
焊头的突出段伸进材料内部进行摩擦和搅拌，焊头的肩部与工件表面摩擦生热，并用于防止塑性状态材料的溢出，同时可以起到清除表面氧化膜的作用。
在焊接过程中，搅拌针在旋转的同时伸入工件的接缝中，旋转搅拌头（主要是轴肩）与工件之间的摩擦热，使焊头前面的材料发生强烈塑性变形，然后随着焊头的移动，高度塑性变形的材料逐渐沉积在搅拌头的背后，从而形成搅拌摩擦焊焊缝。
搅拌摩擦焊对设备的要求并不高，最基本的要求是焊头的旋转运动和工件的相对运动，即使一台铣床也可简单地达到小型平板对接焊的要求。
但焊接设备及夹具的刚性是极端重要的。
搅拌头一般采用工具钢制成，焊头的长度一般比要求焊接的深度稍短。
应该指出，搅拌摩擦焊缝结束时在终端留下个匙孔。
通常这个匙孔可以切除掉，也可以用其它焊接方法封焊住。
针对匙孔问题，已有伸缩式搅拌头研发成功，焊后不会留下焊接匙孔。
焊接过程中也不需要其它焊接消耗材料，如焊条、焊丝、焊剂及保护气体等。
唯一消耗的是焊接搅拌头。
同时，由于搅拌摩擦焊接时的温度相对较低，因此焊接后结构的残余应力或变形也较熔化焊小得多。
特别是Al合金薄板熔化焊接时，结构的平面外变形是非常明显的，无论是采用无变形焊接技术还是焊后冷、热校形技术，都是很麻烦的，而且增加了结构的制造成本。

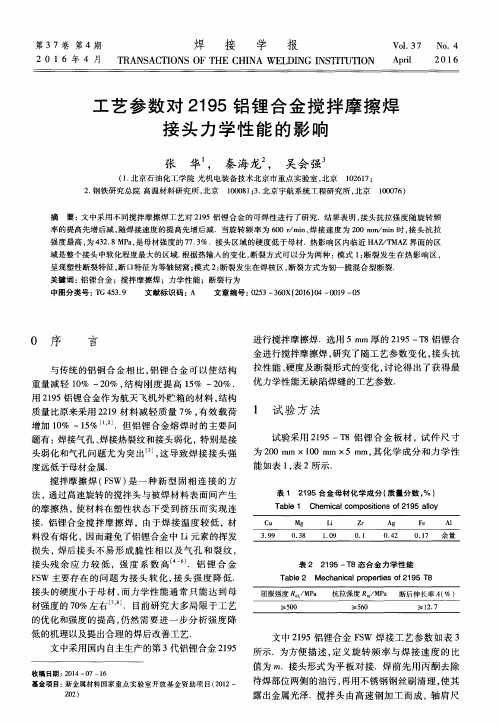

搅拌摩擦焊工艺参数对锁底接头性能的影响汤化伟;张聃;封小松;高嘉爽;张春峰【摘要】对4 mm厚的7055-T6铝合金锁底接头进行搅拌摩擦焊工艺试验,研究搅拌针长度和前进侧位置对锁底接头力学性能和Hook缺陷的影响规律.结果表明:搅拌摩擦焊锁底接头在盖板一侧存在Hook缺陷,Hook缺陷迁移量是导致锁底接头力学性能变化的主要原因.最优焊接参数为:搅拌针长4mm,前进侧位于底板上的锁底接头最大抗拉强度为424.0 MPa,接头强度系数0.70.%An extensive investigation is carried out on the friction stir welded joints of 7055-T6 aluminum alloy lock with thickness of 4 mm.The effect of the FSW pin length and AS location on the mechanical property and hook defect of lock joints is analyzed.The results show that there is a hook defect on the cover plate side,the migration amount of the hook defect is the main reason for the change of the mechanical properties.The optimal parameters:the pin length is 4 mm,the tensile strength of lock joint in AS location on the base plate is 424.0 MPa,and the strength coefficient of joint is 0.70.【期刊名称】《电焊机》【年(卷),期】2017(047)011【总页数】3页(P97-99)【关键词】锁底接头;7055-T6铝合金;Hook缺陷;力学性能【作者】汤化伟;张聃;封小松;高嘉爽;张春峰【作者单位】上海航天设备制造总厂,上海200245;上海航天设备制造总厂,上海200245;上海航天设备制造总厂,上海200245;上海航天设备制造总厂,上海200245;上海航天设备制造总厂,上海200245【正文语种】中文【中图分类】TG453+.97055（Al-Zn-Mg-Cu）铝合金属于超高强可热处理强化铝合金，强度和硬度很高、热加工性良好、耐腐蚀性能较好，是重要的结构材料，广泛应用于航空航天等领域[1-2]。
工艺参数对微搅拌摩擦焊焊缝成形及接头性能的影响发布时间：2022-06-17T07:38:31.904Z 来源：《科学与技术》2022年第2月第4期作者：赵泽善[导读] 为探究不同工艺参数对微搅拌摩擦焊焊缝成形及接头性能的影响赵泽善中车成都机车车辆有限公司，四川成都 610061摘要：为探究不同工艺参数对微搅拌摩擦焊焊缝成形及接头性能的影响。
本文设计了六组不同的工艺参数对1.5mm厚度的2024铝合金薄板进行搅拌摩擦焊对接试验。
测定焊接接头的抗拉强度、显微硬度以及延伸率，分析不同工艺参数对接头力学性能的影响。
结果表明，在搅拌头转速为3000-3500rpm以及焊接速度为40-120mm/min的工艺参数窗口内均可获得焊缝成形良好的FSW对接接头，且抗拉强度随着搅拌头旋转速度的增加而增大。
关键词：铝合金；微搅拌摩擦焊；工艺参数；焊缝成形；力学性能Effect of welding parameters on weld formation and mechanical properties of micro-friction stir welding aluminum alloy sheetsAbstract：In order to investigate the effect of different process parameters on the formation of micro-stir friction welds and the joint properties produced. In this paper, six groups of different process parameters were designed for stir friction welding butt joint tests on 1.5 mm thickness of 2024 aluminum alloy sheet. The tensile strength, microhardness and elongation of the welded joints were measured and the effects of different process parameters on the mechanical properties of the joints were analyzed. The results showed that the FSW butt joints with good weld seam formation were obtained within the process parameters of stirrer speed of 3000-3500 rpm and welding speed of 40-120 mm/min, and the tensile strength increased with the increase of stirrer speed.Keywords：aluminum alloy；micro-friction stir welding；welding parameters；weld formation mechanical properties引言铝合金薄板在电力电子、航空航天等行业应用广泛。
搅拌头几何参数及倾角对搅拌摩擦r焊接质量影响的数值分析李程锦;王陆钊;刘其鹏;杨鑫华【摘要】基于ABAQUS有限元软件,建立铝合金搅拌摩擦焊接过程的完全热力耦合模型,分析了搅拌头形状尺寸以及焊接倾角对焊接质量的影响.结果表明,与无焊接倾角和轴肩凹角的搅拌头相比,采用2°焊接倾角和80.5°轴肩凹角的搅拌头焊接时,热塑性材料流动性更好,焊缝成型质量更好;圆锥形搅拌针焊接质量要好于圆柱形搅拌针;焊接缺陷的产生主要是由于在焊接过程中热输入不足,前进侧达到热塑性流动的材料不足造成.%A fully coupled thermo-mechanical model of friction stir welding process of aluminum alloy was es-tablished by ABAQUS,and the effect of tool shape and size,as well as welding tilted angle on welding quality was studied. The results show that when the welding tilted angle of 2° and the shoulder concave angle of 80. 5° are adopted,the welding quality is better than the process without tilted angle and shoulder concave angle. In addition,the conical pin has a larger effect of friction stir on aluminum alloy,and its welding quality is better than using cylindrical pin. The main reasons of welding defects are that the heat input is insufficient in welding process,and the thermoplastic flow of material on the advancing side is shortage.【期刊名称】《大连交通大学学报》【年(卷),期】2017(038)005【总页数】5页(P70-74)【关键词】搅拌摩擦焊;搅拌头;焊接倾角;焊接质量【作者】李程锦;王陆钊;刘其鹏;杨鑫华【作者单位】大连交通大学材料科学与工程学院,辽宁大连 116028;大连市轨道交通装备焊接结构与智能制造技术重点实验室,辽宁大连116028;中车唐山机车车辆有限公司制造技术中心,河北唐山 063035;大连交通大学材料科学与工程学院,辽宁大连 116028;大连市轨道交通装备焊接结构与智能制造技术重点实验室,辽宁大连116028;大连交通大学材料科学与工程学院,辽宁大连 116028;大连市轨道交通装备焊接结构与智能制造技术重点实验室,辽宁大连116028【正文语种】中文搅拌摩擦焊(Friction Stir Welding，FSW)是英国焊接研究所于1991年发明的一项先进的固相焊接技术[1]，与传统熔化焊相比，FSW焊后变形小、生产率高、易实现自动化等优点[2]. FSW工艺参数对焊接质量影响甚大，选择不当，会在焊缝表面及内部出现孔洞、未焊合、飞边和沟槽等焊接缺陷，影响接头强度、可靠性及使用寿命. 为了弄清楚焊接缺陷产生的原因，很多学者做了大量试验研究. 刘会杰等[3]对常见的焊接缺陷展开研究，得出孔洞、未焊合、飞边和沟槽等焊接缺陷的产生主要因为在搅拌头的作用下，焊缝处金属经历了复杂的热机响应过程，过热或者塑性流动不足造成. 戴启雷等[4]研究了焊接速度对接头根部缺陷的影响，结果表明：当搅拌头转速一定时，接头根部未焊透倾向随焊接速度的增加而增大. 张昭等人[5]采用数值模拟方法，进一步研究了不同搅拌头尺寸和搅拌针形状对搅拌摩擦焊材料变形和温度场的影响. 王陆钊等[6]利用全热力耦合方法，得出焊接过程中铝合金充分热塑性流动是形成致密焊缝的必要条件.基于此前学者的研究成果，本文以热弹塑性有限元理论为基础，利用ABAQUS有限元软件建立固体力学范畴内的搅拌摩擦焊接完全热力耦合模型，进一步分析不同搅拌头焊接倾角、轴肩内凹角及搅拌针几何形状对6082-T6铝合金搅拌摩擦焊接质量的影响.1.1 基于ALE的有限元网格建模搅拌头采用解析刚体，共计算四种搅拌头，具体尺寸见表1.轴肩端部带有1 mm倒角，以避免计算过程中边缘处产生较大的应力集中而导致网格畸变，焊接过程如图1所示，采用恒压下量控制.焊件几何尺寸为40 mm×40 mm×3 mm，在焊件上预设有直径为3 mm的孔洞，用以模拟稳定焊接阶段. 利用ABAQUS的MESH模块对几何模型进行网格划分，如图1所示. 单元类型为八节点六面体、位移-温度耦合、线性实体减缩积分(C3D8RT)单元，最小单元尺寸为0.18 mm×0.35 mm×0.3 mm，厚度方向划分十层单元，共划分22 280个单元，25 322个节点.搅拌摩擦焊接仿真过程中，搅拌头的旋转及移动会对焊件网格造成过度扭曲，本文采用ALE自适应网格技术. ABAQUS提供的ALE自适应网格有三种边界：拉格朗日边界，滑移边界和欧拉边界. 拉格朗日边界上网格节点即是材料物质点，能够真实的反映材料的运动情况，但模拟搅拌头周围材料的流动情况会造成网格畸变；滑移边界上，在滑移面的切线方向上，网格节点与材料物质点脱离，材料在网格间任意流动而网格节点保持不动，在滑移面的法线方向上，网格节点跟随材料物质点运动而运动，能够真实的反映材料外表面法向的运动情况；欧拉边界能够实现欧拉面上网格节点与材料物质点的运动分离，可用于模拟材料流入、流出网格，并且新流入的材料属性及单元属性与初始状态相同.本文采用滑移边界和欧拉边界，如图1所示，滑移边界用来模拟搅拌摩擦焊复杂的接触状态，欧拉边界用来等效稳定焊接时搅拌头的前进焊接.1.2 材料模型焊接仿真过程中，材料的热物理性能等对温度场及应力场的分布结果有着十分重要的影响.本文针对6082-T6可热处理强化铝合金薄板展开研究，并采用与应变率相关的Johnson-Cook本构方程对其材料建模[7].Johson-Cook材料模型表示为三项的乘积，分别反映了应变硬化，应变率硬化和温度软化，其流动应力表达式为：式中,σe为Von Mises等效屈服应力；为等效塑性应变；为相对等效塑性应变率，通常取；T*m=(T-Tr)/(Tm-Tr)为无量纲温度，其中Tm、Tr为材料的熔点和室温，Tm=582℃,Tr=20℃；A为材料的屈服应力，A=285 MPa；B为应变硬化因数，B=94 MPa；C为应变率敏感指数，C=0.002；m为温度软化指数，m=1.34；n为加工硬化指数，n=0.41.1.3 稳定极限和质量放大全热力耦合模型涉及应力应变场和温度场间强烈的相互作用，此耦合下的计算量规模过大，为了缩短求解时间需要预先估算增量步的最大时间步长，并据选取适当的质量放大倍数. 本文根据应力波在材料中的传播速度及特征单元估算稳定极限，定义如下：式中,Δtstabl e为力学计算稳定极限；Lmin为网格模型中最小单元长度；Cd为材料的纵波波速；E为材料的弹性模量；ν为材料的泊松比；ρ为材料的密度. 本文质量放大系数为1E6，最小增量步长由10E- 8 s增加到10E- 5 s，计算速度提高1 000倍.1.4 接触模型由于模拟理想的摩擦行为非常困难，本文计算中采用罚接触算法，接触的切向行为采用经典的Coulomb摩擦定律描述，法向压力取决于求解的变量，Schmidt等[8]采用的此种接触模型，经典Coulomb摩擦定律为：式中,μ为摩擦系数，本文取0.3；p为搅拌头与焊件接触面间压力(MPa)，在求解过程中取决于计算结果.1.5 边界条件1.5.1 位移边界条件如图1所示，对铝合金焊件底面施加沿Z轴方向的位移约束用以等效下垫板的法向支撑作用；对焊件平行于焊接方向的两个侧面施加Y轴方向的位移约束，用以等效侧面夹具的固定作用；在搅拌头下压阶段和焊前停留预热阶段，约束流入、流出面X轴方向的位移，在稳定焊接阶段，释放流入、流出面X轴方向的位移约束，并设置焊件的流入面沿X轴负向的流入速度，以等效搅拌头的前进焊接.1.5.2 热边界条件在实际搅拌摩擦焊过程中，铝合金焊件与工装夹具和周围环境存在热交换的问题，将焊件与工装夹具及空气间的热交换等效为对工件设置相应的间隙热交换系数，其中底面的热传导系数为1 000 W/m2K，上表面和侧面的热传导系数为100W/m2K，流入材料温度恒为20℃.2.1 工况(一)模拟结果采用工况(一)焊接5 s时的温度场结果如图2(a)所示. 稳定焊接时，在厚度方向上材料的温度场分布呈碗形，轴肩内材料温度较均匀，上表面温度略高于下表面温度，温差约为30℃，说明轴肩产热量大于搅拌针产热量；材料的最高温度位于轴肩根部，为571.6℃，小于熔点582℃，而轴肩范围以外温度迅速降至466℃以下(熔点的80%)，说明热输入主要来自于轴肩.由图2(b)焊接5 s时等效塑性应变场可知，轴肩内材料在搅拌头的作用下发生剧烈的塑性变形，随着厚度的增加，等效塑性应变逐渐减小，这说明焊缝中上部的成型受轴肩和搅拌针共同作用，焊缝中下部的成型主要取决于搅拌针的搅拌作用，并且随着板厚的增加而减弱. 由图2(c)焊接5 s时速度场可知，热塑性材料的线速度随轴肩半径的增加而增加，并且因焊接倾角的存在，使搅拌头倾斜侧材料所受压力较大，所以线速度的最大值位于轴肩后沿处；在板厚方向上，线速度随板厚的增加而减小，并且发生热塑性流动材料的分布与轴肩和搅拌针几何形状相一致，结合温度场结果可知，焊核处的高温区域是材料热塑性流动的保证，温度越高，达到热塑性材料越多、流动越充分，焊缝内部越不易产生缺陷.2.2 其余三种工况模拟结果采用表1中2～4号工况焊接工艺参数，分别是无焊接倾角、无轴肩凹角及柱形针的模拟结果. 图3(a)为工况(二)无焊接倾角焊接3.3 s时的等效塑性应变(PEEQ)云图，在焊件近下表面处产生明显的焊接缺陷，这是因为当搅拌头垂直压入焊接时，轴肩后沿对材料顶锻压力减弱使摩擦力减小、热输入减少，温度场如图3(b)所示，焊核处温度场分布不均匀，使前进侧中下部材料未发生热塑性流动，速度场如图3(c)所示，因此造成流动材料不足，在搅拌头后方留下的空穴未能及时填充而产生焊接缺陷，这与严铿等[9]观察LF5铝合金FSW接头金相得到的结论相符.图4(a)为工况(三)去除轴肩内凹角后焊接2.3 s时PEEQ云图，在焊件中下部产生焊接缺陷. 相比于带有轴肩内凹角，当轴肩变为平台后，对塑性流动材料的聚拢性减弱使轴肩对材料的压力减小，热输入减少，温度场如图4(b)所示，进而造成焊核区下表面前进侧材料未发生热塑性流动，速度场如图4(c)所示，产生焊接缺陷，与张忠科等[10]通过实验得到轴肩形状对金属流动的影响规律相同.图5(a)为工况(四)采用圆柱形搅拌针焊接5 s时等效塑性应变云图，与比图2(b)对比可知，由柱形针焊接的焊缝等效塑性应变均匀性要略差于锥形针，并且PPEQ的最大值小于锥形针，这说明锥形针焊缝成型质量更好、焊缝更致密；由温度场图5(b)与图2(a)对比可知，柱形针焊接的温度场分布与锥形针焊接的温度场分布相一致且均匀，温度的最大值为567.9℃，略小于锥形针的571.6℃；由速度场图5(c)与图2(c)对比可知，采用柱形针焊接，材料的线速度数值整体上要小于锥形针，结合温度场对比结果，也可说明材料的热塑性流动性与温度密切相关.此外,王希靖等[11]研究报道也说明了搅拌针对焊接质量有重要影响.本文采用ABAQUS通用有限元分析软件，对6082-T6铝合金进行完全热力耦合仿真分析，得到以下结论：(1)在沿焊缝的横截面上温度场的分布为碗形，内凹型轴肩产热大于平台型轴肩，锥形针产热大于柱形针；(2)相同工艺条件下，搅拌头的焊接倾角，使轴肩对搅拌头后对方材料的顶锻压力更大，更有利于金属的热塑性流动，焊缝成型更致密，焊接质量更好；(3)相同工艺条件下，内凹型轴肩对热塑性材料的聚拢性更好，与金属的摩擦面积更大，更有利于金属流动；(4)相同工艺条件下，锥形搅拌针对金属的搅拌摩擦效果更好，焊缝的等效塑性应变更均匀，焊接时材料的线速度更大，焊缝成型质量更好；(5)典型的孔洞、根部未焊合等缺陷易在焊缝前进侧、中下部位产生，其原因主要是因为在焊接过程中热输入不足，前进侧达到热塑性流动的材料不足，未能及时填补搅拌头后方的空穴造成.【相关文献】[1]THOMAS W M,NICHOLAS E D,NEEDHAM J C.Friction Stir Welding:UK，9125978.8[P].1991.[2]杨鑫华,郭太金,许永辉,等.铝合金货车侧墙多道焊变形预测[J].大连交通大学学报,2014,35(1):81- 85.[3]刘会杰,潘庆,孔庆伟,等.搅拌摩擦焊焊接缺陷的研究[J].焊接,2007(2):17- 21．[4]戴启雷,王秀义,侯振国,等.焊接速度对AA6082搅拌摩擦焊接头根部缺陷及性能的影响[J].焊接学报,2015，36(8):27- 30．[5]张昭,刘会杰.搅拌头形状对搅拌摩擦焊材料变形和温度场的影响[J].焊接学报,2011，32(3):5- 8.[6]王陆钊,侯振国,陈晓霞,等.铝合金搅拌摩擦焊完全热力耦合数值模拟[J].金属加工(冷加工),2016(S1):690- 692.[7]DAN B,SCUTELNICU E,VISAN D.Behaviour Simulation of Aluminium Alloy 6082-T6 during Friction Stir Welding and Tungsten Inert Gas Welding[J].Recent Advances in Manufacturing Enginering,2011(8):103- 108.[8]SCHMIDT H,HATTEL J.A local model for the thermomechanical conditions in friction stir welding[J].Modelling & Simulation in Materials Science & Engineering,2005，13(1):77- 93.[9]严铿,曹亮,陈华斌.搅拌头倾角对FSW成形和接头力学性能的影响[J].焊接学报,2005,26(12):35- 38.[10]张忠科,王希靖.搅拌头形状对搅拌头受力和温度的影响[J].兰州理工大学学报，2010,36(4):17- 20.[11]王希靖,李晶,达朝炳,等.FSW中搅拌针作用力及其影响的研究[J].兰州理工大学学报，2006,32(1):11- 14.。
