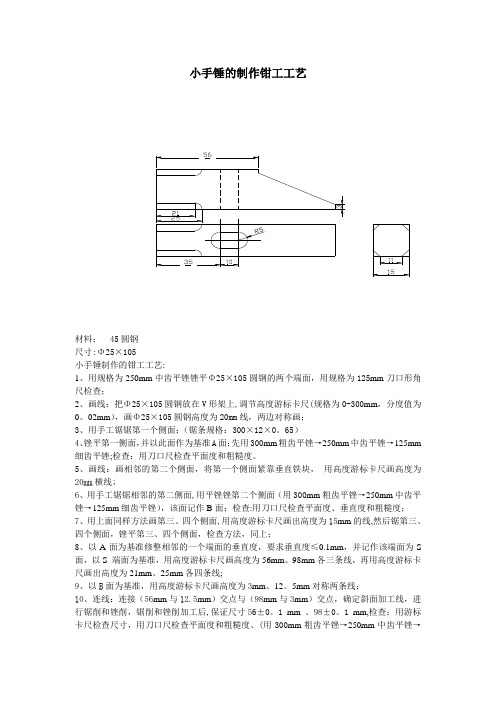

小手锤的制作钳工工艺材料： 45圆钢尺寸:Φ25×105小手锤制作的钳工工艺:1、用规格为250mm中齿平锉锉平Φ25×105圆钢的两个端面，用规格为125mm刀口形角尺检查；2、画线：把Φ25×105圆钢放在V形架上,调节高度游标卡尺(规格为0-300mm，分度值为0。
02mm），画Φ25×105圆钢高度为20mm线，两边对称画；3、用手工锯锯第一个侧面；（锯条规格：300×12×0。
65）4、锉平第一侧面，并以此面作为基准A面；先用300mm粗齿平锉→250mm中齿平锉→125mm 细齿平锉;检查：用刀口尺检查平面度和粗糙度。
5、画线：画相邻的第二个侧面，将第一个侧面紧靠垂直铁块，用高度游标卡尺画高度为20mm横线;6、用手工锯锯相邻的第二侧面,用平锉锉第二个侧面（用300mm粗齿平锉→250mm中齿平锉→125mm细齿平锉），该面记作B面；检查:用刀口尺检查平面度、垂直度和粗糙度；7、用上面同样方法画第三、四个侧面,用高度游标卡尺画出高度为15mm的线,然后锯第三、四个侧面，锉平第三、四个侧面，检查方法，同上；8、以A面为基准修整相邻的一个端面的垂直度，要求垂直度≤0.1mm，并记作该端面为S 面，以S 端面为基准，用高度游标卡尺画高度为56mm、98mm各三条线，再用高度游标卡尺画出高度为21mm、25mm各四条线;9、以B面为基准，用高度游标卡尺画高度为3mm、12。
5mm对称两条线；10、连线：连接（56mm与12.5mm）交点与（98mm与3mm）交点，确定斜面加工线，进行锯削和锉削，锯削和锉削加工后,保证尺寸56±0。
1mm、98±0。
1mm,检查：用游标卡尺检查尺寸，用刀口尺检查平面度和粗糙度、(用300mm粗齿平锉→250mm中齿平锉→125mm细齿平锉），用刀口尺检查平面度和粗糙度；11、画倒角线:分别以四个侧面为基准，用高度游标卡尺画出高度为13 mm，对称画出八条线；12、用Ф6圆锉在21～25mm之间,锉2mm，再使用中齿平锉刀锉平至画线2mm处（工件夹持时应斜对角夹在台虎钳上）；13、用细平锉对四个倒角表面进行修整;14、以S端面为底面用高度游标卡尺画高度35 mm和45 mm的线,再画7。
金工实习报告（小锤的制作）第一篇：金工实习报告(小锤的制作)小锤制作一．目的要求1.认识钳工设备、工具、量具性能并正确使用。
2.掌握钳工划线、锯削、锉削、钻孔、攻丝、套螺纹等操作技术。
3.掌握钳工加工工艺，按图纸要求完成加工制作。
4.培养学生动手操作能力。
二．设备、工具、量具台钻、砂轮机、切割机、台虎钳、划针、样冲、锉刀、锯弓、高度游标卡尺、游标卡尺、直尺等三．实训内容1.综合练习划线、锯削、锉削、钻孔、攻螺纹、套螺纹等技术。
2.完成如图所示手锤头和手锤柄的加工组装工作。
四．实训步骤1.划线。
以两个互相垂直的平面为基位。
2.锯削。
加工大斜面（留加工量0.5mm）。
3.锉削。
粗锉→精锉。
4.钻钆→攻螺纹。
5.制作手锤柄，Φ8mm圆钢取150mm。
做16×16正四方体倒圆10-0.2mm,用圆板牙套螺纹M8×16.6.组装手锤，拧紧后铆住固定。
五．实习小结第二篇：金工实习报告(六角螺母制作)一、图样分析六角螺母的技术要求：（如图1所示），六个内角相等，六个面垂直于基准面A，倒角15°必须均匀，倒角后形成六角体内切圆，攻螺纹牙面光滑均匀，无崩裂，六边等长，允许公差0.1mm。
（图1）1.检查工件的毛坯（1）擦掉毛坯的机油、锈迹并去除毛刺。
（3）用钢直尺检查外形尺寸是否有足够的加工余量。
（2）检查外形精度误差是否过大。
2、整理外形（1）毛坯外形尺寸符合要求36×14mm，先修整A面作为基准面，再加工平行面，使尺寸达到图纸要求。
（2）面1是加工其它小面的第一个基准面，精度要求比较高。
3、加工过程（1）根据六角螺母的毛坯料外形尺寸是36mm,由于六角螺母是具有对称性，先加工面1，单边粗锉加工3mm，以刀口角尺控制平面度和垂直度，并且用游标卡尺测量控制尺寸33±0.04mm。
（2）在面1加工完成达到要求后，以面1为基准，先将工件放到划线平板上，用高度划线尺划出30mm高度线条，然后锉削加工到划线处作为面2，再精加工达到平面度和与大面A的垂直度，且与面1达到平行度要求，用游标卡尺控制尺寸达到30±0.04mm。
钳工实习手锤制作
作为钳工实习生，我有幸学习到了许多传统手工艺制作技巧，其中最有趣的就是手锤
制作了。
手锤是一种非常常见的工具，它可以用于铆钉、打洞、钉子和用于各种其他金属工作。
在制作过程中，我们将用到许多钳工工具和机器，比如钳子、切割机、旋转机和铣床等。
首先，我们需要准备材料。
手锤的头部通常由钢铁、铜或铝制成。
在这个项目中，我
们选择了钢制的头部，因为它比其他材料更硬、更结实，可以更好地持久耐用。
对于头部
的大小和形状，我们可以根据自己的需要和喜好进行调整。
然后，我们将进行头部的切割和成型。
在这一步骤中，我们将用到切割机和旋转机来
制作头部的基本形状和外形。
在这一步骤中，需要注意安全，请佩戴眼罩和手套以防止进
入眼睛和手部受伤。
接下来，我们需要将头部连接到手柄上。
我们可以使用焊接技术或者机械加工来连接
两部分。
在这个项目中，我们选择了使用机械加工来解决这个问题。
我们使用铣床来制作
一个精确的插口，以便我们将头部插入手柄中。
最后，我们可以进行一些磨光和加工工作，使头部和手柄更加光滑和更易于使用。
在
这个过程中，我们可以使用砂纸或者铣床来保持表面的平整和光滑。
完成了所有工作之后，我们可以自豪地拿起我们制作的手锤，它将成为我们在工作中
的好伙伴。
在这个过程中，我学会了如何使用钳工工具和机器，并且培养出了创造性思维
和耐心等优秀品质，这些都是在未来工作中非常有用的技能。
钳工的基础知识19世纪以后，各种机床的发展和普及，虽然逐步使大部分钳工作业实现了机械化和自动化，但在机械制造过程中钳工仍是广泛应用的基本技术，其原因是：①划线、刮削、研磨和机械装配等钳工作业，至今尚无适当的机械化设备可以全部代替；②某些最精密的样板、模具、量具和配合表面(如导轨面和轴瓦等)，仍需要依靠工人的手艺做精密加工；③在单件小批生产、修配工作或缺乏设备条件的情况下，采用钳工制造某些零件仍是一种经济实用的方法。
一、钻孔的基本概念《钳工》主要包括钳工操作：划线、錾、锉、锯、钻孔、绞孔、攻螺纹、套螺纹等内容。
1、钳工的定义是什么？钳工主要是利用虎钳、各种手用工具和机械工具来完成某些零件的加工，机器或部件的装配和调试，以及各类机械的维护与修理等工作。
2、钳工基本操作有哪些？零件测量、划线、錾削、锯割、锉削、钻孔、攻丝及套丝等。
3、钳工的特点是什么？钳工三大优点：1）操作灵活，应用面广。
在不适于机械加工的场合，尤其是在机械设备的维修工作中，钳工工作可获得满意的效果。
2）技艺性强。
技术熟练的钳工可以加工出现代化设备加工不方便或者无法加工的形状非常复杂的零件。
3）投资小。
钳工工作所用工具和设备价格低廉，携带方便。
两大缺点：1）生产效率低，劳动强度大。
2）加工质量不稳定。
加工质量的高低受工人技术熟练程度的影响。
一般情况下，钻孔是指用钻头在产品表明上加工孔的一种加工方式。
一般而言，钻床上对产品进行钻孔加工时，钻头应同步完结两个运动：①主运动，即钻头绕轴线的旋转运动（切削运动）；②次要运动，即钻头沿着轴线方向对着工件的直线运动（进给运动）。
在钻孔时，因为钻头结构上存在缺点，会对产品加工过的地方留下痕迹，影响工件加工质量，且加工精度一般在IT10级以下，表面粗糙度为Ra12.5μm左右，属于粗加工类。
钳工是以手工操作为主的切削加工的方法，是机械制造中最古老的金属加工技术。
钳工有三大优点和两大缺点。
钳工有三大优点（加工灵活、可加工形状复杂和高精度的零件、投资小），两大缺点（生产效率低和劳动强度大、加工质量不稳定）。
钳工的工艺流程
《钳工的工艺流程》
钳工是一门古老的手工艺，至今仍然在各种行业中发挥着重要作用。
钳工的工艺流程是指在进行金属材料加工时，钳工所需进行的一系列工艺步骤。
下面我们来了解一下钳工的工艺流程。
1. 设计和规划：在进行钳工加工之前，首先需要进行设计和规划工作。
这包括确定所需的零部件形状和尺寸，选择适合的加工工艺和工具，以及计划加工的顺序和方法。
2. 材料准备：选择合适的金属材料，并进行切割、锉磨、去毛刺等工艺处理，以保证材料的表面平整和尺寸准确。
3. 加工操作：进行钳工加工的主要步骤包括弯曲、切割、铰孔、打孔、滚压、镦精、切割、攻丝等。
需要根据设计要求，选择合适的工具和设备进行加工操作。
4. 装配和检验：将经过加工的零部件进行装配，并进行质量检验。
检验包括尺寸检测、外观检查、性能测试等。
5. 表面处理：对加工后的零部件进行喷漆、镀铬、抛光等表面处理，以提高外观和耐腐蚀性能。
6. 包装和运输：将加工完成的产品进行包装，并安排运输。
包装要求根据产品的特点和运输方式进行合理设计，以保证产品在运输过程中不受损坏。
以上就是钳工的工艺流程，每个工艺步骤都需要精心设计和认真执行，以保证最终产品的质量和性能。
钳工作为一门传统的手工艺，尽管在现代工业中已经有了许多自动化和数控设备的应用，但仍然需要钳工们的精湛技艺和细致耐心。
小手锤的制作钳工工艺材料： 45圆钢尺寸：Φ25×105小手锤制作的钳工工艺：1、用规格为250mm中齿平锉锉平Φ25×105圆钢的两个端面，用规格为125mm刀口形角尺检查；2、画线：把Φ25×105圆钢放在V形架上，调节高度游标卡尺（规格为0-300mm，分度值为0.02mm），画Φ25×105圆钢高度为20mm线，两边对称画；3、用手工锯锯第一个侧面；（锯条规格：300×12×0.65）4、锉平第一侧面，并以此面作为基准A面；先用300mm粗齿平锉→250mm中齿平锉→125mm 细齿平锉；检查：用刀口尺检查平面度和粗糙度。
5、画线：画相邻的第二个侧面，将第一个侧面紧靠垂直铁块，用高度游标卡尺画高度为20mm横线；6、用手工锯锯相邻的第二侧面，用平锉锉第二个侧面（用300mm粗齿平锉→250mm中齿平锉→125mm细齿平锉），该面记作B面；检查：用刀口尺检查平面度、垂直度和粗糙度；7、用上面同样方法画第三、四个侧面，用高度游标卡尺画出高度为15mm的线，然后锯第三、四个侧面，锉平第三、四个侧面，检查方法，同上；8、以A面为基准修整相邻的一个端面的垂直度，要求垂直度≤0.1mm，并记作该端面为S 面，以S 端面为基准，用高度游标卡尺画高度为56mm、98mm各三条线，再用高度游标卡尺画出高度为21mm、25mm各四条线；9、以B面为基准，用高度游标卡尺画高度为3mm、12.5mm对称两条线；10、连线：连接（56mm与12.5mm）交点与（98mm与3mm）交点，确定斜面加工线，进行锯削和锉削，锯削和锉削加工后，保证尺寸56±0.1 mm、98±0.1 mm，检查：用游标卡尺检查尺寸，用刀口尺检查平面度和粗糙度、（用300mm粗齿平锉→250mm中齿平锉→125mm细齿平锉），用刀口尺检查平面度和粗糙度；11、画倒角线：分别以四个侧面为基准，用高度游标卡尺画出高度为13 mm，对称画出八条线；12、用Ф6圆锉在21～25 mm之间，锉2 mm，再使用中齿平锉刀锉平至画线2mm处（工件夹持时应斜对角夹在台虎钳上）；13、用细平锉对四个倒角表面进行修整；14、以S端面为底面用高度游标卡尺画高度35 mm和45 mm的线，再画7.5 mm的中心线，相交于两点，用样冲打两个冲眼，用圆规画半径为5 mm的圆弧线；15、在台钻上先用Φ3的麻花钻预钻两个孔，然后再用Φ8麻花钻钻两个大孔；16、用圆锉将两个孔“融为一体”，先用Ф6圆锉，再用8 mm方锉、细齿小平锉修整内孔，用Ф10检验棒检查内孔；17、检查各部分尺寸，检查倒角、去毛刺，处理表面，打磨光滑，完成小手锤的制作。
1、准备要求（1）材料准备（2）设备准备序号名称规格序号名称规格1 划线平台2000×1500mm 4 钳台3000×2000mm2 方箱205×205×205mm 5 台虎钳125mm3 台式钻床Z4112 6 砂轮机S3SL－250单燕尾制作的钳工工艺（3）工、量、刃具准备名称规格精度（读数值、分度值）数量名称规格精度（读数值、分度值）数量游标高度尺0～300mm 0.02mm 1 划针 1 游标卡尺0～150mm 0.02mm 1 样冲 1千分尺0～25mm 0.01mm各1划规 1 25～50mm 0.01mm 钢直尺0～150mm 1 50～75mm 0.01mm 锯弓 1 100×63mm 一级锯条自定125mm 平锉250 mm（1号纹） 1φ10×10mm h6 250 mm（3号纹） 1 0.02～0.5mm 150 mm（2号纹） 1φ2mm 150 mm（4号纹） 1φ4mm 100 mm（4号纹） 1φ8mm 三角锉150 mm（3号纹） 1φ11mm 方锉250 mm（4号纹） 1M8 软钳口1副锉刀刷 12、训练要求燕尾样板副训练要求：（1）公差等级：锉配IT8、IT10（2）形位公差：锉配对称度0.10mm、钻孔对称度0.25mm（3）表面粗糙度：锉配Ra3.2μm、钻孔Ra6.3μm（4）时间定额：240分钟（5）其他方面：配合间隙≤0.04mm、错位量≤0.06mm图形及技术要求：技术要求以凸件（下）为基准，配作凹件（上），配合互换间隙≤0.04mm，两侧错位量≤0.06mm。
燕尾样板副检测配分表序号检测内容检测要求配分评分标准检测结果扣分得分1锉配42－0.039mm 8 超差不得分2 36 0－0.039mm 8 超差不得分3 240－0.033mm 7 超差不得分材料：Q235； 尺寸：70×85×4单燕尾制作钳工工艺 1、加工基准面（宽度为70 mm 的一个面），用300mm 粗齿平锉→250mm 中齿平锉→150mm 细齿平锉（用刀口尺检查平面度、表面粗糙度），令其为A ；2、加工相邻的第2个垂直面，用300mm 粗齿平锉→250mm 中齿平锉→125mm 细齿平锉，令其为B 面，用刀口尺检查平面度、表面粗糙度、垂直度；3、以B 面为基准，画高度为13.5、25、35、45、56.5mm 的5条线；4、以A 面为基准，画高度为12、24、42mm 的3条线；5、打冲眼：用样冲打出尺寸12×13.5、12×56.5、24×25、24×45mm 四个交点的冲眼；6、用手锯锯断42×70的材料，然后对锯断面进行锉削加工，用300mm 粗齿平锉→250mm 中齿平锉→150mm 细齿平锉（用刀口尺检查平面度、表面粗糙度）；7、用万能角度尺画60°±4′的两个燕尾；8、用Ф2小钻头在24×25、24×45mm 两个位置，打两个工艺孔；9、用手工锯锯削角度为60°±4′的燕尾，然后用150mm 的三角锉、150mm 的小平锉锉削燕尾面，检查：用万能角度尺检查60°±4′的燕尾、用0-150mm ，分度值为0.02游标的卡尺检查尺寸20±0.2及对称度、用25-50mm 千分尺检查尺寸0039.042 ；10、钻、铰孔：先用Ф7.8的直柄麻花钻在12×13.5、12×56.5两个位置钻两个孔，再用Ф8直柄铰刀铰孔，检查用Ф8心棒检查； 11、倒角：两处倒角3×45°另一块凹件配作钳工工艺：1、以B 面为基准，用平锉锉平相邻的第二个表面，用刀口尺检查平面度、垂直度，并记作H 面；2、以H 面为基准，画高度为18、36 mm 两条线；3、以B 面为基准面，画25、（35）、45两条线；4、先锯高度为36 mm 的尺寸线，然后再用平锉锉平，用300mm 粗齿平锉→250mm 中齿平锉→125mm 细齿平锉，用刀口尺检查平面度、表面粗糙度、垂直度，用25-50mm 千分尺检查，保证尺寸0039.036 ；5、用万能角度尺画线：以25与H 面、45与H 面相交点为起点的60°角度线，与高度为18mm 的线相交，得到两个交点，用样冲打出两个冲眼；6、用Ф2小钻头在两个冲眼处打两个工艺孔；7、以H 面为基准，画高度为16mm 的线，用Ф4小钻头在高度为16mm 线上，在两个工艺孔之间打排孔； 8、锯60°余料；9、用扁凿、榔头去除余料；10、锉配：以凸件为基准，凹件与之配合，配合间隙≤0.04mm 、错位量≤0.06mm ； 11、倒角：两次倒角3×45°；12、检查各部分尺寸、倒角，去毛刺，以凸件为基准，检查凹件与凸件的配合间隙、错位量等。
（一）山形R 镶配件的制作 1、准备要求：（2）设备准备序号名称规格序号名称规格1 划线平台2000×1500mm 4 钳台3000×2000mm2 方箱205×205×205mm 5 台虎钳125mm3 台式钻床Z4112 6 砂轮机S3SL－250（3）工、量、刃具准备名称规格精度（读数值）数量名称规格精度（读数值）数量游标高度尺0～300mm 0.02mm 1平锉250mm（1号纹） 1游标卡尺0～150mm 0.02mm 1 200mm（2号纹） 1 万能角度尺0°～320°2′ 1 200mm（4号纹） 1千分尺0～25mm 0.01mm 1 150mm（3号纹） 1 25～50mm 0.01mm 1 100mm（4号纹） 1 50～75mm 0.01mm 1 三角锉150mm（3号纹） 1塞尺0.02～0.5mm 1半圆锉150mm（1号纹） 1 塞规φ10mm H7 1 150mm（3号纹） 1 90°角尺100×63mm 一级 1 锯条自定刀口尺125mm 1 整形锉1组检验棒φ10×100mm h6 1 样冲 1 V型架1副划针 1 R规5～14.5mm 1 划规 1 直柄麻花钻φ4mm 1 钢直尺0～150mm 1 φ5mm 1 錾子自定φ9.8mm 1 软钳口 1副φ12mm 1 锉刀刷1 手用圆柱铰刀φ10mmH71自制外角样板155°、边长15mm12、训练要求山形R 镶配件训练要求：（1）公差等级：锉配IT8、钻孔IT10、锯削IT14 （2）形位公差：锉配0.04mm 、钻孔对称度0.30mm（3）表面粗糙度：锉配Ra3.2μm 、钻孔Ra3.2μm 、锯削Ra12.5μm （4）时间定额：300分钟（5）其他方面：配合间隙≤0.05mm 、错位量≤0.06mm 图形及技术要求：技 术 要 求以凸件为基准，凹件配作，配合互换间隙≤0.05mm ，两外侧错位量≤0.06mm 。
3、训练结果检测山形R 镶配件检测配分表序检测检测要求配评分标准检测扣分得分序号 内容配分 (权重) 得分 备注1 现场表现 102 山形R 镶配件 90合计100山形R镶配件的制作钳工工艺1.材料：45钢；2.毛坯：110×65×10mm，数量：1块钳工工艺1.锉平110、65两边；2.以65长度边为基准，记作A，以110长度边记作B，以A为基准，画高度为12、13、28、40、50五条线；3.以B为基准画20、30、40、60四条线，相交得到Ф10两个圆心，155°两交点a、b；4. Ф10两个圆心及交点a、b用样冲打上冲眼；5.在Ф10上面的圆心处，用划归画出R10的半圆，并用样冲冲出冲眼；6.沿着50、60所画的线，锯断；7.锉平50、60所在面；8.用万能角度尺画155°线，与13线相交于两点c/d，连接a/c、 b、d；9. 在a/c、 b、d连线外侧打Ф3的排孔；10.在台钻上钻Ф10两个圆孔；11.锯13 线、20、40线；12.用堑子堑排孔线；13.锉平13、20、40及排孔线；14.沿着R10的半圆，锉修半圆；15.光整各表面，检查各部位尺寸，完成山形R镶配凸件的制作。
