钳工工艺学绪论.

填空题〔272题〕绪论〔5〕1、机器设备是由组成的，而大多数零件是由材料制成的。

2、机械制造的生产过程就是、和的过程，它是按照一定的进展的。

3、钳工是使用钳工工具或设备，主要从事工件的、机器的、设备的及工具的等工作的工种。

4、《国家职业标准》将钳工划分为、和三类。

5、装配钳工的主要任务是、等。

第一章金属切削的根本知识〔17〕§1-1金属切削的根本概念1、切削时，刀具与之间的相对运动，称为运动。

按其功用，切削运动可分为运动和运动两种形式。

2、车削时，工件的旋转称为运动；刀具的纵向或横向移动称为运动。

3、钻床钻削工件时，钻头的旋转称为运动，轴向移动称为运动。

4、切削过程中，工件上形成的三个外表是、和。

5、切削用量是切削过程中、和三者的总称。

6、背吃刀量是指工件上外表和外表间的距离。

§1-2金属切削刀具7、车刀的切削局部由、、、、、和等组成。

8、在正交平面测量的车刀角度有角、角和角，三角之和等于。

9、刀具的前角主要影响切削刃的及切屑程度。

10、常用的刀具材料有、、和等。

§1-3金属切削过程与控制11、由于工件材料和切削条件的不同，切削过程中产生的切屑类型有、、和四类。

12、切削中刀具的总切削力F r通常可分解为、和三个相互垂直的切削分力。

13、影响切削力的主要因素有、、和等。

14、切削过程中，被切削金属层的变形、别离及、和间的摩擦所产生的热称为。

15、刀具的磨损有和两种形式。

其中，前、后刀面的磨损属于。

16、一般将刀具磨损的过程分为、和三个阶段。

17、切削液具有、、和的作用。

常用切削液有和两种。

第二章钳工常用量具〔18〕§2-1万能量具1、用来测量、检验零件及产品和的工具称为量具。

2、量具按用途和特点，可分为、和三种类型。

3、常用的万能量具有、、和等。

.4、常用游标卡尺的测量精度，按读数值分为mm和mm两种。

5、游标卡尺只适用于精度尺寸的测量和检验，不能用其测量等毛坯的尺寸。

钳工工艺教案第一节介绍自己，认识同学们。

一、介绍自己1、介绍自己的简要经历。

2、对教学的理解。

二、认识同学们1、每位同学发言，介绍自己的姓名、兴趣、爱好及最大的优点。

每位同学半分钟时间。

2、认识班委，选出科目课代表。

第二节绪论一、同学们“头脑风暴”,论论就他们理解的“钳工”是什么含义，代表什么工作内容，分组讨论，2分钟讨论时间，分组派代表发言。

1、总结发言情况。

引出“钳工”的真正概念。

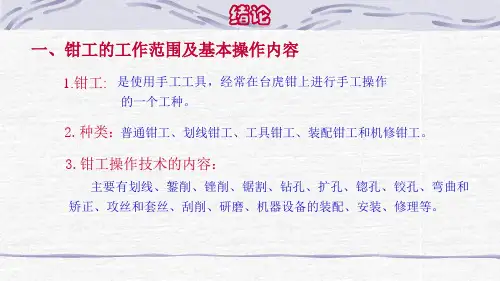

什么是钳工？钳工是使用钳工工具或设备，按要求对工件进行划线与加工、机器的装配与调试、设备的安装与维修及工具的制造与修理等工作的工件。

应用在以机械加工方法不方便或难以解决的场合。

特点：1、手工操作为主主要是以手工进行操作2、灵活性强不完全受场地限制，利用身边的工具解决问题3、工作范围广适用性广，很多地方都要用到4、技术要求高5、操作者的技能水平直接影响产品质量按国家职业标准“钳工”分为：1、装配钳工主要从事工件加工、机器设备的装配、调整工作。

2、机修钳工主要从事机器设备的安装、调试和维修。

3、工具钳工主要从事工具、夹具、量具、模具、刀具的制造和修理。

工艺：将原材料或半成品加工或产品的方法。

钳工工艺：钳工进行切削加工、工具制作、产品组装的各种方法。

三、本课程的教学要求和学习方法钳工工艺学是一门研究中级钳工所需的工艺理论知识的专业课。

〈一〉教学要求1、掌握钳工所需要的技术基础理论知识，具有分析和解决工艺问题的能力。

2、具备零件加工技术综合运用的能力，能正确选择加工和检测方法。

3、掌握零件加工、机器装配、调试及精度检验的工艺要点，并能熟练地进行有关工艺计算。

4、对本专业的发展有一定的了解，并能在实践中进行创新。

〈二〉学习方法由于涉及面广，实践性强，与生产实际联系密切，工艺方法的应用有很大的灵活性;培养勤于观察、思考和独立分析问题、解决问题的好习惯；结合生产实习，加强实践知识的学习与积累；综合运用本课程及相关知识指导实践。

〈三〉钳工工作场地要求1、设备布局安全、合理、光线充足，远离震源，道路畅通，起重、运输设施安全可靠；2、材料与工具分放；3、工、量具合理摆放；4、保持清洁卫生。

肇庆市科技中等职业学校教案任教班级___ 08中职数控4班_ _ 任教科目_____钳工工艺学________ 教师姓名_______李世勇______ __ _____2008-2009____学年第_一_学期图2-1 游标卡尺的结构型式之一1一尺身；2一上量爪、3一尺框；4一紧固螺钉；5一微动装置；图2-2 游标卡尺的结构型式之二1-尺身；2-上量爪；3-尺框；4-紧固螺钉；5-深度尺；6-游标；7-下量爪。

（二）游标卡尺的刻线原理和读法：游标卡尺的读数机构，是由主尺和游标(如图2―1中的6和8)两部分组成。

当活动量爪与固定量爪贴合时，游标上的“0”刻线(简称游标零线)对准主尺上的“0”刻线，此时量爪间的距离为“0”，见图2―1。

当尺框向右移动到某一位置时，固定量爪与活动量爪之间的距离，就是零件的测量尺寸，见图2―2。

此时零件尺寸的整数部分，可在游标零线左边的主尺刻线上读出来，而比1mm小的小数部分。

1、游标读数值为0.05mm的游标卡尺：图2-3 (c)所示，主尺每小格1mm，当两爪合并时，游标上的20格刚好等于主尺的39mm，则游标每格间距=39mm÷20=1.95mm，主尺2格间距与游标1格间距相差=2-1.95=0.05(mm)。

0.05mm即为此种游标卡尺的最小读数值。

同理，也有用游标上的20格刚好等于主尺上的19mm，其读数原理不变。

用游标卡尺测量工件时，读书方法分三个步骤：首先，读出游标卡尺上零线左面尺身的毫米整数（举例—假如游标零线在尺身19mm～20mm中间，那么尺身对应的毫米整数就为19mm）；其次，读出游标上哪一条刻线与尺身对齐（注意必须是从零线的下格算起，如果按零线对齐算精度只能达到0.0mm，就不算中等精度的尺寸了）；最后把尺身和游标上的尺寸加起来即为测得尺寸。

在图2―3(d)中，游标零线在32mm与33mm之间，游标上的第11格刻线与主尺刻线对准。

所以，被测尺寸的整数部分为32mm，小数部分为11×0.05=0.55(mm)，被测尺寸为32+0.55=32.55(mm)。

钳工工艺学（96新版）习题册全国技工学校机械类通用教材目录第一章绪论第十一章钳工常用设备及工具第二章钳工常用量具第十二章装配的基础知识第三章划线第十三章固定连接的装配第四章金属切削的基础知识第十四章传动机构的装配第五章錾削、锯削和锉削第十五章轴承和轴组的装配第六章钻孔、扩孔、锪孔和铰孔第十六章卧式车床第七章攻螺纹和套螺纹第十七章卧式车床的总装配工艺第八章刮削和研磨第十八章钻床夹具第九章矫正、弯形和绕弹簧第十九章内燃机工作原理和构造第十章铆接、粘接和锡焊第一章绪论一、填空题1、机器设备都是由（若干零件）组成的，而大多数零件是由（金属）材料制成。

2、钳工大多使用（手工工具）并经常在（台虎钳）上进行手工操作的一种工种。

3、当机械设备生产（故障）、出现（损坏）或长期使用后精度（降低），影响使用时，就要通过（钳工）进行维修和修理。

4、钳工必须掌握的基本操作有：划线、（錾削、锯削、锉削）、钻孔、扩孔、锪孔、铰孔、攻螺纹和（套螺纹）、刮削和（研磨）、矫正和（弯形）、铆接和（焊接）、装配和（调试）、测量和简单的（热处理）等。

二、判断题1、机器上所有零件都必须进行金属切削加工。

（×）2、零件毛坯的制造方法有锻造、铸造和焊接等。

（√）3、可用机械加工方法制作的零件，都可由钳工完成。

（×）4、普通钳工主要从事工具、模具、夹具、量具及样板的制作和修理工作。

（×）三、简答题１、钳工在机械制造业中，担负着哪些主要任务？（书P1）答：1）加工零件：一些采用机械方法不适宜或不能解决的加工，都可由钳工来完成。

如：零件加工过程中的划线，精密加工（如，刮削挫削样板个制作模具等等）以及检验及修配等。

2）装配：把零件按机械设备的装配技术要求进行组件，部件装配和总装配，并经过调整，检验和试车等，使之成为合格的机械设备。

3）设备维修：当机械在使用过程中产生故障，出现损坏或长期使用后精度降低，影响使用时，也要通过钳工进行维护和修理。
