足球机器人进攻路径及踢球位姿递推算法

机器人踢足球上周我们更新了机器人打篮球的案例，这周我们更新机器人通过视觉实现自主踢球的功能。

预期效果：利用颜色的HSV定位足球，并自主寻找到足球位置执行踢球动作。

1.如果站立能看到足球，说明足球距离机器人比较远，需要执行前进靠近足球。

如果站立时看不到足球就执行小弯腰，小弯腰检测到足球了，说明足球离机器人已经不远了，这个时候机器人执行动作靠近足球，但是要控制好执行的次数。

2.如果站立和小弯腰都看不到足球，说明足球离机器人很近了，需要执行大弯腰来检测足球的位置。

3.在确定好足球位置后，走到足球前再执行踢球动作。

一、利用HSV定位物体1、利用HSV识别颜色RGB颜色空间利用三个颜色分量的线性组合来表示颜色，任何颜色都与这三个分量有关，而且这三个分量是高度相关的，所以连续变换颜色时并不直观，想对图像的颜色进行调整需要更改这三个分量才行。

自然环境下获取的图像容易受自然光照、遮挡和阴影等情况的影响，即对亮度比较敏感。

HSV(Hue, Saturation, Value)是根据颜色的直观特性创建的一种颜色空间, 也称六角锥体模型(Hexcone Model)。

这个模型中颜色的参数分别是：色调（H），饱和度（S），亮度（V）。

对于图像而言HSV颜色空间比RGB更接近人们对彩色的感知经验。

非常直观地表达颜色的色调、鲜艳程度和明暗程度，方便进行颜色的对比。

（HSV颜色模块的运用与RGB颜色模块的使用相同）二、程序编写1、利用函数编写程序1)机器人在站立状态下检测到一个足球时，可以判断是向左走、向右走还是慢慢走；2)机器人看不到足球时，设计一个弯腰动作，弯腰时能看到足球，机器人站立，判断向左还是向右移动；3)当机器人弯腰或看不到足球时，进行大弯动作，检测足球是否在脚下，检测到足球时，站立，判断向左移动。

4)大弯检测不到足球，机器人回到小弯，左右移动头部检测足球，判断左右转向。

（机器人远看识别足球程序）（机器人小弯腰识别足球程序）（机器人大弯腰识别足球程序）（机器人转动头部识别足球程序）编写总程序，将4个函数模块调用到识别到足球的总程序中参考网址：。

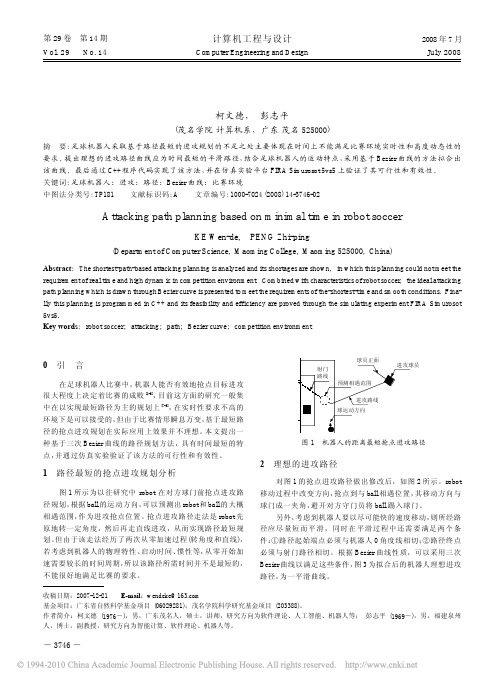

－3746－0引言在足球机器人比赛中，机器人能否有效地抢点目标进攻很大程度上决定着比赛的成败[1-6]，目前这方面的研究一般集中在以实现最短路径为主的规划上[7-9]，在实时性要求不高的环境下是可以接受的，但由于比赛情形瞬息万变，基于最短路径的抢点进攻规划在实际应用上效果并不理想。

本文提出一种基于三次Bezier 曲线的路径规划方法，具有时间最短的特点，并通过仿真实验验证了该方法的可行性和有效性。

1路径最短的抢点进攻规划分析图1所示为以往研究中robot 在对方球门前抢点进攻路径规划，根据ball 的运动方向，可以预测出robot 和ball 的大概相遇范围，作为进攻抢点位置。

抢点进攻路径走法是robot 先原地转一定角度，然后再走直线进攻，从而实现路径最短规划。

但由于该走法经历了两次从零加速过程(转角度和直线)，若考虑到机器人的物理特性、启动时间、惯性等，从零开始加速需要较长的时间周期，所以该路径所需时间并不是最短的，不能很好地满足比赛的要求。

2理想的进攻路径对图1的抢点进攻路径做出修改后，如图2所示。

robot移动过程中改变方向，抢点到与ball 相遇位置，其移动方向与球门成一夹角，避开对方守门员将ball 踢入球门。

另外，考虑到机器人要以尽可能快的速度移动，则所经路径应尽量短而平滑，同时在平滑过程中还需要满足两个条件：①路径起始端点必须与机器人0角度线相切；②路径终点必须与射门路径相切。

根据Bezier 曲线性质，可以采用三次Bezier 曲线以满足这些条件，图3为拟合后的机器人理想进攻路径，为一平滑曲线。

收稿日期：2007-12-21E-mail ：wendeke@基金项目：广东省自然科学基金项目(06029281)；茂名学院科学研究基金项目(203388)。

作者简介：柯文德(1976－)，男，广东茂名人，硕士，讲师，研究方向为软件理论、人工智能、机器人等；彭志平(1969－)，男，福建泉州人，博士，副教授，研究方向为智能计算、软件理论、机器人等。

机器人足球足球机器人的路径规划方法在当今科技飞速发展的时代，机器人足球作为一个充满挑战和创新的领域，吸引了众多研究者的目光。

而在机器人足球比赛中，足球机器人的路径规划方法至关重要，它直接影响着机器人的表现和比赛的胜负。

路径规划，简单来说，就是为足球机器人找到一条从当前位置到目标位置的最优或可行路径。

这可不是一件容易的事情，因为比赛场上情况复杂多变，充满了各种不确定因素。

要理解足球机器人的路径规划，首先得考虑比赛场地的环境。

想象一下，一个标准的机器人足球场地，有边界、球门、其他机器人等各种障碍物。

足球机器人需要在不碰撞这些障碍物的前提下，快速准确地到达指定位置。

这就要求路径规划算法能够对场地环境进行精确的建模和分析。

一种常见的路径规划方法是基于栅格法。

把比赛场地划分成一个个小栅格，每个栅格代表一个可能的位置。

通过给不同的栅格赋予不同的属性，比如可通行、不可通行等，来构建场地的模型。

然后，利用搜索算法，比如 A算法，在这个栅格地图上寻找最优路径。

A算法通过综合考虑路径的长度和预估的代价，能够有效地找到一条较优的路径。

但这种方法的缺点是，当场地较大或者栅格划分较细时，计算量会非常大，可能导致实时性不好。

另一种方法是基于人工势场法。

把比赛场地想象成一个充满了力场的空间，目标位置对机器人产生吸引力，障碍物对机器人产生排斥力。

机器人在这些力的作用下运动，从而找到一条避开障碍物到达目标的路径。

这种方法的优点是计算简单，实时性好，但也存在容易陷入局部最优解的问题，就是机器人可能会被困在某个局部区域，找不到全局最优的路径。

还有一种叫做动态窗口法的路径规划方法。

它考虑了机器人的运动学和动力学约束，通过在机器人的速度空间中进行采样和评估，找到一组在当前环境下可行且最优的速度，从而控制机器人的运动。

这种方法适用于机器人需要快速响应环境变化的情况，但对于复杂的环境建模可能不够精确。

为了提高路径规划的效果，还可以结合多种方法。

机器人足球比赛算法研究一、引言机器人足球比赛是机器人足球运动员之间的比赛，每个运动员都是由一个团队设计并控制的机器人，其目的是通过比赛来研究机器人控制、决策、感知和动作规划等方面的问题。

本文将探讨机器人足球比赛中的算法研究。

二、机器人足球比赛的算法机器人足球比赛包括进攻和防守两方面的任务。

在进攻方面，机器人足球运动员需要根据当前比赛情况来做出决策，如何传球、如何射门、如何配合是需要一个稳定、高效的算法来支持的。

在防守方面，机器人足球运动员需要想办法阻止对方得分，并且尽可能地获取球权。

这就需要机器人足球运动员掌握先进的算法来支持他们的行动。

以下是机器人足球比赛中常用的算法：1.遗传算法遗传算法是通过模拟自然进化过程来寻找最优解的一种算法。

在机器人足球比赛中，采用遗传算法来优化机器人足球运动员的策略，可以帮助他们更快、更准确地完成任务。

2.强化学习算法强化学习算法是学习如何在复杂动态环境中做出正确决策的一种算法。

在机器人足球比赛中，可以采用强化学习算法来不断地优化机器人足球运动员的行动规划，以便更好地完成任务。

3.深度学习算法深度学习算法是一种学习数据表示的方法，通过多层神经网络来学习数据特征。

在机器人足球比赛中，可以采用深度学习算法来识别比赛中的各种情况，如球、球员等。

4.模糊逻辑算法模糊逻辑算法是一种将传统二值逻辑推广到模糊集合上的一种方法，可以用来处理具有模糊性的问题。

在机器人足球比赛中，可以采用模糊逻辑算法来处理场地上的各种复杂情况。

三、机器人足球比赛中的应用机器人足球比赛的算法可以应用于各种场景，包括智能制造、智慧城市、无人驾驶等方面。

以下是机器人足球比赛中算法的具体应用：1.控制机器人行动机器人足球比赛中的算法可以帮助机器人足球运动员掌握更加灵活、高效的行动方式，从而更好地完成比赛任务。

通过对算法的持续优化，机器人足球运动员的智能化水平会不断提升。

2.决策制定机器人足球比赛中的算法可以帮助机器人足球运动员做出更加明智、高效的决策，从而更好地完成比赛任务。

机器人足球比赛中的球员定位算法研究随着人工智能和机器人技术的不断发展，机器人足球比赛已经成为一项备受关注的领域。

在机器人足球比赛中，如何实现球员的准确定位是一个关键问题。

球员定位算法的研究对于机器人足球比赛的发展和提高比赛水平具有重要意义。

本文将介绍机器人足球比赛中的球员定位算法，包括其原理、方法和近期的研究成果。

机器人足球比赛中的球员定位算法旨在通过机器人的感知和决策能力，实时识别球场上的球员位置，并根据比赛需要做出相应的动作。

球员定位算法需要解决以下几个关键问题：检测和跟踪球场上的球员、实时判断球员的动作和位置、预测球员的移动轨迹和预测比赛的发展趋势。

为了解决这些问题，研究者们提出了一系列的算法和方法。

在球员检测和跟踪方面，研究者们通常使用计算机视觉技术，通过对球场上图像的处理和分析，实现对球员的自动检测和跟踪。

常用的算法包括基于颜色分割的方法、基于形状检测的方法和基于运动估计的方法。

基于颜色分割的方法通过提取球员的颜色特征，实现对球员的检测和跟踪。

基于形状检测的方法则通过对球员的形状特征进行分析和匹配，实现对球员的检测和跟踪。

基于运动估计的方法则通过对球场上球员的运动进行估计和分析，实现对球员的检测和跟踪。

这些方法各有优缺点，研究者们通常根据实际需求选择合适的方法。

在球员动作和位置判断方面，研究者们通常使用机器学习和模式识别技术，通过对球员的动作和位置进行分析和分类，实现对球员的动作和位置判断。

常用的算法包括支持向量机(SVM)、神经网络和隐马尔可夫模型(HMM)等。

这些算法通过对训练数据的学习和建模，实现对球员动作和位置的识别和分类。

此外，研究者们还提出了一些新的方法，如基于深度学习的方法和基于强化学习的方法。

这些方法在球员定位算法中表现出良好的性能和效果。

在球员移动轨迹预测和比赛趋势预测方面，研究者们通常使用运动规划和路径规划技术，通过对球员的移动轨迹和比赛趋势进行建模和预测，实现对球员移动和比赛趋势的预测。
