IP(Ingress Protection)防护等级定义

一、IP防护等级定义IP 表示Ingress Protection（进入防护）。

等级的第一标记数字如IP6_ 表示防尘保护等级 (6表示无灰尘进入，参见下表)第二标记数字如IP_5 表示防水保护等级 (5 表示防护水的喷射，参见下表)防止固体物质入侵–第一个数字定义描述0 无防护。

无专门的防护。

1 防护50mm直径和更大的固体外来物。

防护表面积大的物体比如手（不防护蓄意侵入）。

2 防护12mm直径和更大的固体外来物。

防护手指或其他长度不超过80mm的物体。

3 防护2.5mm直径和更大的固体外来物。

防护直径或厚度超过2.5mm的工具、金属线等。

4 防护1.0mm直径和更大的固体外来物。

防护厚度大于1.0mm的金属线或条状物。

5 防护灰尘。

不可能完全阻止灰尘进入，但灰尘进入的数量不会影响设备的正常运行。

6 不透灰尘。

无灰尘进入。

防止液体入侵–第二个数字定义描述0 无防护。

无专门的防护。

1 防护水滴(垂直落下的水滴)2 设备倾斜15度时，防护水滴。

垂直落下的水滴不应引起损害。

3 防护溅出的水。

以60度角从垂直线两侧溅出的水不应引起损害。

4 防护喷水。

当设备倾斜正常位置15度时，从任何方向对准设备的喷水不应引起损害。

5 防护射水。

从任何方向对准设备的射水不应引起损害。

6 防护大浪。

大浪或强射水进入设备的水量不应引起损害。

7 防护浸水。

在定义的压力和时间下浸入水中时，不应有能引起损害的水量侵入。

8 防护水淹没。

在制造商说明的条件下设备可长时间浸入水中。

防水测试（IP_5）的测试方法和主要的测试条件定义如下：测试方法–喷嘴的喷水口内径为6.3mm，放于距离测试样品2.5－3m之处。

水流速率 12.5 l/min ±5%测试持续时间– 1 min/m2 但是至少持续3分钟。

测试条件–从每个可行的角度对测试样品喷射。

二、外壳防护等级的分类 GB 4208-84标准名称：外壳防护等级的分类 GB 4208-84标准编号： GB 4208-84标准正文：国家标准局1994-02-21发布1985-01-01实施本标准以外壳防护能力为基础，规定了最高电压不超过69kV(如有需要，经供需双方协议，额定电压可不超过72.5kV)，借助外壳防护的电气设备的外壳的分类分级系统，同时规定了考核各种等级外壳防护性能的型式试验方法。

IP 表示Ingress Protection（进入防护）.IEC IP防护等级是电气设备安全防护的重要. IP等防护级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，国际电工协会IEC（International Electro Technical Commission）起草,并在IED529（BS EN 60529：1992）外包装防护等级（IP code）中宣布。

防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。

第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。

I代表防止固体异物进入的等级，最高级别是6；第二个安字表明设备防水的程度。

P代表防止进水的等级，最高级别是8。

如电机的防护等级IP65,防护等级IP55等等.接触电气设备保护和外来物保护等级（第一个数字）电气设备防水保护等级（第二个数字）第一个数字防护范围第二个数字防护范围名称说明名称说明0 无防护- 0 无防护-1 防护50mm直径和更大的固体外来体探测器，球体直径为50mm,不应完全进入1 水滴防护垂直落下的水滴不应引起损害2 防护12.5mm直径和更大的固体外来体探测器，球体直径为12.5mm,不应完全进入2 柜体倾斜15度时，防护水滴柜体向任何一侧倾斜15度角时，垂直落下的水滴不应引起损害3 防护2.5mm直径和更大的固体外来体探测器，球体直径为2.5mm,不应完全进入3 防护溅出的水以60度角从垂直线两侧溅出的水不应引起损害4 防护1.0mm直径和更大的固体外来体探测器，球体直径为1.0mm,不应完全进入4 防护喷水从每个方向对准柜体的喷水都不应引起损害5 防护灰尘不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害5 防护射水从每个方向对准柜体的射水都不应引起损害6 灰尘封闭柜体内在20毫巴的低压时不应进入灰尘 6 防护强射水从每个方向对准柜体的强射水都不应引起损害注：探测器的直径不应穿过柜体的孔7 防护短时浸水柜体在标准压力下短时浸入水中时，不应有能引起损害的水量浸入8 防护长期浸水可以在特定的条件下浸入水中，不应有能引认识电子产品的防水等级JIS（IPX）0 无保护1 防滴I型垂直落下的水滴无有害的影响2 防滴II型与垂直方向成15“范围内落下的水滴无有窑的影响3 防雨型与垂直方向成60度范围内降雨无有宾的影响4 防溅型受任意方向的水飞溅无有害的影响5 防喷射型任意方向直接受到水的喷射无有害的影响6 耐水型任意方向直接受到水的喷射也不合讲人内部7 防浸型在规定的条件下即使浸在水中也不全许人内部8 水中型长时间浸没在一定压力的水中照样能使用9 防湿型在相对湿度大90％以卜的湿气样能体用国际工业标准防水登记IP和日本工业标准的JIS防水等级是接近的,分0-8的9级,IP等级同样对防尘做了规定。

"IP等级"指的是"防护等级"，通常用于描述电气设备、电子设备或防护设施的防护性能。

在国际上，防护等级通常由国际电工委员会（International Electrotechnical Commission，简称IEC）制定和管理。

以下是IP等级（Ingress Protection）的标准说明：IP等级通常由两个数字组成，分别表示对固体物体和液体的防护程度。

具体表达方式为"IPXY"，其中X表示防固体物体等级，Y表示防液体等级。

1. 防固体物体等级（X）：- 0：无防护。

- 1：对直径大于50mm的固体物体有防护。

- 2：对直径大于12.5mm的固体物体有防护。

- 3：对直径大于2.5mm的固体物体有防护。

- 4：对直径大于1.0mm的固体物体有防护。

- 5：对粉尘有限的侵入有防护。

- 6：完全防尘。

2. 防液体等级（Y）：- 0：无防护。

- 1：垂直滴水无害。

- 2：倾斜15°的方向滴水无害。

- 3：倾斜60°的方向滴水无害。

- 4：从任意方向的喷水无害。

- 5：喷水无害，但不得成为明显的喷射水流。

- 6：强大的水流喷射无害。

- 7：在特定条件下浸入水中，短时间内不会造成损害。

- 8：在特定条件下持续浸入水中，不会造成损害。

例如，IP65表示设备具有对固体物体的防护等级为6（完全防尘），对液体的防护等级为5（喷水无害，但不得成为明显的喷射水流）。

请注意，这里只是一个概要，具体的等级标准和测试条件需要参考IEC 60529 标准文档，以确保正确理解和应用。

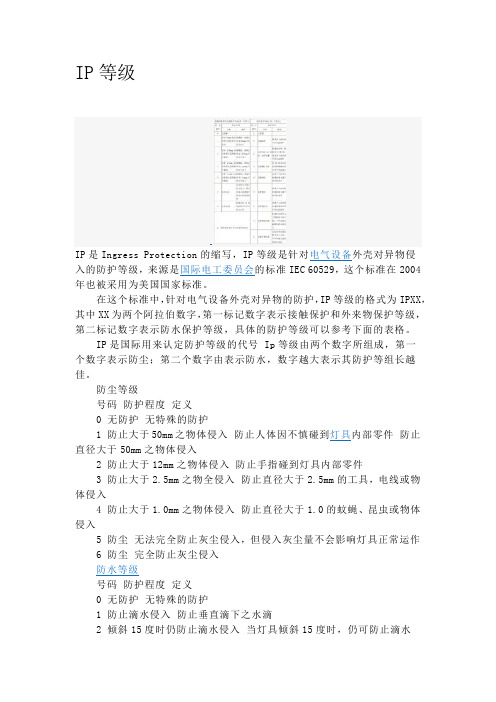

IP等级IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。

在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。

IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。

防尘等级号码防护程度定义0 无防护无特殊的防护1 防止大于50mm之物体侵入防止人体因不慎碰到灯具内部零件防止直径大于50mm之物体侵入2 防止大于12mm之物体侵入防止手指碰到灯具内部零件3 防止大于2.5mm之物全侵入防止直径大于2.5mm的工具，电线或物体侵入4 防止大于1.0mm之物体侵入防止直径大于1.0的蚊蝇、昆虫或物体侵入5 防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作6 防尘完全防止灰尘侵入防水等级号码防护程度定义0 无防护无特殊的防护1 防止滴水侵入防止垂直滴下之水滴2 倾斜15度时仍防止滴水侵入当灯具倾斜15度时，仍可防止滴水3 防止喷射的水侵入防止雨水、或垂直入夹角小于50度方向所喷射之水4 防止飞溅的水侵入防止各方向飞溅而来的水侵入5 防止大浪的水侵入防止大浪或喷水孔急速喷出的水侵入6 防止大浪的水侵入灯具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作7 防止侵水的水侵入灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作8 防止沉没的影响IP（INTERNATIONAL PROTECTION）等级所依据的标准有：1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防护和防水试验标准：国际电工委员会标准IEC 529 – 598 2）国标GB 700 – 863）GB 4208等。

IP防水防尘定义及检测方法IP防水和防尘是指对于电子产品、仪器设备等设备外壳的防护能力的评估。

IP是Ingress Protection的缩写，即防护等级。

IP防水和防尘评估是为了确保设备在不同的环境中能够正常工作，无论是在户外、工业环境还是其他有潜在风险的场合。

IP防水等级定义：IP防水等级一般由两个数字组成，第一个数字表示对固体物质（如尘土、异物等）的防护等级，第二个数字表示对液体（如水、油等）的防护等级。

第一个数字（固体物质防护等级）的范围是0-6，数字越大，对固体物质的防护能力越强。

0：无防护，没有阻碍固体物质进入的能力；1：可以阻挡直径50mm或更大的固体物质；2：可以阻挡直径12.5mm或更大的固体物质；3：可以阻挡直径2.5mm或更大的固体物质；4：可以阻挡直径1mm或更大的固体物质；5：可以阻挡扬起的灰尘进入，但不能完全阻挡；6：可以完全阻挡扬起的灰尘进入。

第二个数字（液体防护等级）的范围是0-9，数字越大，对液体的防护能力越强。

0：无防护，没有阻碍液体进入的能力；1：能阻挡垂直滴入的水滴；2：能阻挡15度以内的倾斜水滴；3：能阻挡60度以内的倾斜水滴；4：能阻挡喷溅的水；5：能阻挡喷射的水；6：能防止大波浪或船只喷溅的水；7：能防止在短时间内浸入水中；8：能防止在特定条件下长时间浸入水中；9：能防止高压喷水器喷射的水。

IP防尘等级定义：IP防尘等级也由两个数字组成，第一个数字表示对尘土等固体物质的防护等级，第二个数字为空缺。

第一个数字（固体物质防护等级）的范围是0-6，数字越大，对固体物质的防护能力越强。

0：无防护，没有阻碍固体物质进入的能力；1：能阻止大于50mm的固体物质进入；2：能阻止大于12.5mm的固体物质进入；3：能阻止大于2.5mm的固体物质进入；4：能阻止大于1mm的固体物质进入；5：完全防尘，无法完全阻止粉尘进入，但不会影响设备正常运行；6：完全防尘，无法完全阻止粉尘进入，但不会影响设备正常运行。

干变外壳防护等级标准干变外壳防护等级标准是指用于电力系统中的干式变压器设备的外壳防护等级标准。

这些等级标准旨在确保干变外壳能够有效地保护设备的内部元件免受潮湿、灰尘、污染物和其他外部因素的影响。

1. IP等级标准IP（Ingress Protection）等级是用来评估电气设备封闭装置的防护能力。

IP等级由IP后面的两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。

- IP20：该等级标志着设备的外壳能够防止较大的固体物质（直径大于12.5mm）进入内部，并提供一定程度的防护。

这个等级通常适用于室内环境的设备。

- IP44：该等级标志着设备的外壳能够防止较大的固体物质进入内部，并具有一定的防水性能。

这个等级适用于室外环境的设备。

2. NEMA等级标准NEMA（National Electrical Manufacturers Association）等级标准是美国特定地区使用的外壳防护等级标准。

NEMA等级标准包括多个级别，根据设备在不同环境条件下的要求进行分类。

- NEMA 1：该等级标志着设备的外壳能够在室内环境下提供基本的防护，防止固体物质的侵入。

- NEMA 3R：该等级标志着设备的外壳能够在室外环境下提供基本的防护，防止固体物质和水的侵入。

3. IEC 60529等级标准IEC 60529是国际电工委员会制定的一项标准，用于评估电气设备的外壳防护等级。

该标准使用了类似于IP等级的编码系统，描述了设备在不同条件下的防护能力。

- IP50：该等级标志着设备的外壳能够防止大于50mm的固体物质的侵入，并能够提供一定程度的防尘保护。

- IP54：该等级标志着设备的外壳能够在不严重的尘埃环境和喷洒水下提供保护。

4. CSA等级标准CSA（Canadian Standards Association）等级标准是加拿大特定地区使用的外壳防护等级标准。

CSA等级标准主要针对设备在不同环境条件下的防护要求进行分类。

电气设备安全防护等级定义(IECIP)(精)前言IEC IP，即国际电工委员会(Inernational Electrotechnical Commission) 资源保护等级（Ingress Protection），是用于定义电气设备的密封等级和外部物体对设备的防护等级的标准。

该标准有效地帮助用户确定了设备能够在何种环境下运作，确保设备的可靠性和安全性。

下面我们将详细介绍IEC IP标准的定义、分类以及应用。

定义IEC IP标准是一种用于评估电气设备密封等级和防护等级的国际标准。

该标准规定了设备的防护措施，主要是由设备的外壳（包括按钮、切换器、电源线、插头、插座等）和密封材料（例如O形圈、胶带和密封制度）组成，用于保护设备避免外部物质如灰尘、水、油、石块、手指等对设备的侵入。

分类IEC IP标准将电气设备的防护等级分为两种标准：防尘标准和防水标准。

防尘标准防尘标准由数字“0”-“6”表示，数字越大表明防尘性能越好。

•IP0X：无任何保护，没有防护措施。

•IP1X：能够防止大于50mm的物体进入，例如大虫、鸟等。

•IP2X：能够防止大于12.5mm的物体进入，例如手指等。

•IP3X：能够防止大于2.5mm的物体进入，例如针等。

•IP4X：能够防止大于1.0mm的细小固体进入，例如尘土等。

•IP5X：能够防止接触防护室内的粉尘。

•IP6X：能够防止任何尘土进入。

防水标准防水标准由字母“X”和数字“0”-“8”表示，其中“X”用于指示没有给定的防水能力。

数字越大体现防水能力越好。

•IPX0：无任何保护，没有防护措施。

•IPX1：能够防止垂直方向水滴的侵入。

•IPX2：能够防止15°以上倾斜的水滴的入侵。

•IPX3：能够防止60°以上倾斜的水滴的侵入。

•IPX4：能够防止喷射水的侵入。

•IPX5：能够在低压喷水下保持内部安全。

•IPX6：能够在高压喷水下保持内部安全。

•IPX7：能够在短时间内浸入水中(1米以内)。

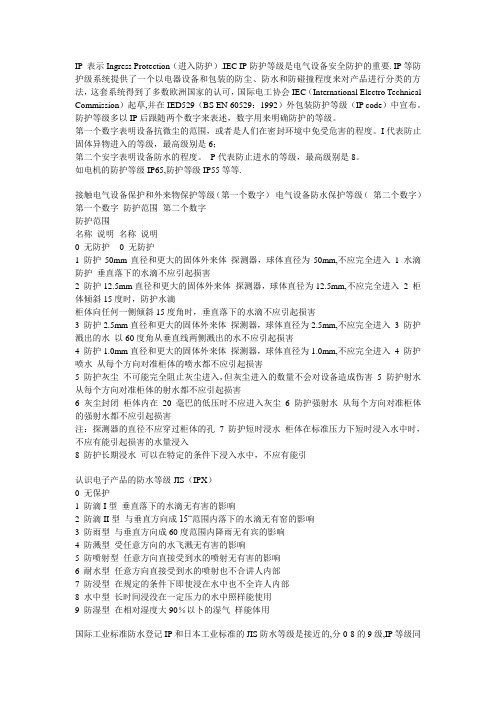

ＩＥＣ　ＩＰ防护等级定义　ＩＰ　表示Ｉｎｇｒｅｓｓ　Ｐｒｏｔｅｃｔｉｏｎ（进入防护）．ＩＥＣ　ＩＰ防护等级是电气设备安全防护的重要．　ＩＰ等防护级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，国际电工协会ＩＥＣ（Ｉｎｔｅｒｎａｔｉｏｎａｌ　Ｅｌｅｃｔｒｏ　Ｔｅｃｈｎｉｃａｌ　Ｃｏｍｍｉｓｓｉｏｎ）起草，并在ＩＥＤ５２９（ＢＳ　ＥＮ　６０５２９：１９９２）外包装防护等级（ＩＰ　ｃｏｄｅ）中宣布。

防护等级多以ＩＰ后跟随两个数字来表述，数字用来明确防护的等级。

第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。

Ｉ代表防止固体异物进入的等级，最高级别是６；　第二个安字表明设备防水的程度。

　Ｐ代表防止进水的等级，最高级别是８。

如电机的防护等级ＩＰ６５，防护等级ＩＰ５５等等． 接触电气设备保护和外来物保护等级（第一个数字）　电气设备防水保护等级（　第二个数字） 第一个数字　防护范围　第二个数字　　防护范围 名称　说明　名称　说明 ０　无防护　－　０　无防护　－ １　防护５０ｍｍ直径和更大的固体外来体　探测器，球体直径为５０ｍｍ，不应完全进入　１　水滴防护　垂直落下的水滴不应引起损害 ２　防护１２．５ｍｍ直径和更大的固体外来体　探测器，球体直径为１２．５ｍｍ，不应完全进入　２　柜体倾斜１５度时，防护水滴　　柜体向任何一侧倾斜１５度角时，垂直落下的水滴不应引起损害 ３　防护２．５ｍｍ直径和更大的固体外来体　探测器，球体直径为２．５ｍｍ，不应完全进入　３　防护溅出的水　以６０度角从垂直线两侧溅出的水不应引起损害 ４　防护１．０ｍｍ直径和更大的固体外来体　探测器，球体直径为１．０ｍｍ，不应完全进入　４　防护喷水　从每个方向对准柜体的喷水都不应引起损害 ５　防护灰尘　不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害　５　防护射水　从每个方向对准柜体的射水都不应引起损害 ６　灰尘封闭　柜体内在２０毫巴的低压时不应进入灰尘　６　防护强射水　从每个方向对准柜体的强射水都不应引起损害 注：探测器的直径不应穿过柜体的孔　７　防护短时浸水　柜体在标准压力下短时浸入水中时，不应有能引起损害的水量浸入 ８　防护长期浸水　可以在特定的条件下浸入水中，不应有能引 认识电子产品的防水等级ＪＩＳ（ＩＰＸ） ０ 无保护 １ 防滴Ｉ型 垂直落下的水滴无有害的影响 ２ 防滴ＩＩ型 与垂直方向成１５“范围内落下的水滴无有窑的影响 ３ 防雨型 与垂直方向成６０度范围内降雨无有宾的影响 ４ 防溅型 受任意方向的水飞溅无有害的影响 ５ 防喷射型 任意方向直接受到水的喷射无有害的影响 ６ 耐水型 任意方向直接受到水的喷射也不合讲人内部 ７ 防浸型 在规定的条件下即使浸在水中也不全许人内部 ８ 水中型 长时间浸没在一定压力的水中照样能使用 ９ 防湿型 在相对湿度大９０％以卜的湿气　样能体用 国际工业标准防水登记ＩＰ和日本工业标准的ＪＩＳ防水等级是接近的，分０－８的９级，ＩＰ等级同样对防尘做了规定。

ip43防护等级含义IP（Ingress Protection）防护等级是一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统由IEC（International Electro Technical Commission，国际电工委员会）起草，并在IEC529中公布。

目前IP防护等级系统已经得到多数国家认可，欧盟已经将其转化为EN60529发布，中国也参照此规范发布了《GB4208 外壳防护等级(IP 代码)》标准。

IP防护等级系统将设备依其防尘防湿气的特性加以分级，规定了设备外壳对人接近危险部件、防止固体异物进入或水进入所提供的保护程度。

这里的外壳指能防止设备受到某些外部影响并在各个方向防止直接接触的设备部件，不与外壳连接的隔板以及专门为人身安全设置的阻挡物，不能看作外壳的一部分。

按照IEC529的规定，IP防护等级以IP代码来表示，IP代码由代码字母IP、第1位特征数字、第2位特征数字、附加字母和补充字母组成。

其格式如下：IP 4 3 C S第1位特征数字表示设备防尘、防止外物侵入的等级，最高级别是6。

第2位特征数字表示设备防湿气、防水侵入的密闭程度，最高级别是8。

特征数字越大表示防护等级越高，当不要求防护等级时，特征数字可用字母“X”代替。

第3位的附加字母表示能防止接触的危险部件，第4位的补充字母表示附加的补充信息。

附加字母和补充字母可以省略不标，所以，大部分设备的IP防护等级通常只包括2位特征数字。

虽然IP防护的最高测试等级是IP68，但常见的宣称等级还是以IP22、IP33、IP44、IP54、IP55、IP65、IP66、IP67、IP68等最为常见。

一般情况下，室内设备宣称IP43、室外设备宣称IP66已经适用。

IP代码的具体含义如下表：测试条件除非有关产品标准另有规定，推荐的环境条件如下：•温度：15℃~ 35℃•相对湿度：25°/o ~75°/o•气压：86 ~ 106 KPa测试前必须确定如下信息：•测试样板数量•安装、组装、放置产品的方式，如墙壁安装•预处理方式•是否需通电•是否需开启运动部件测试方法IP防护等级测试用来检查设备外壳是否具备防尘和防水能力，测试依据的标准是IEC529，等同的国家标准是GB/T4208。
