IP外壳防护等级培训

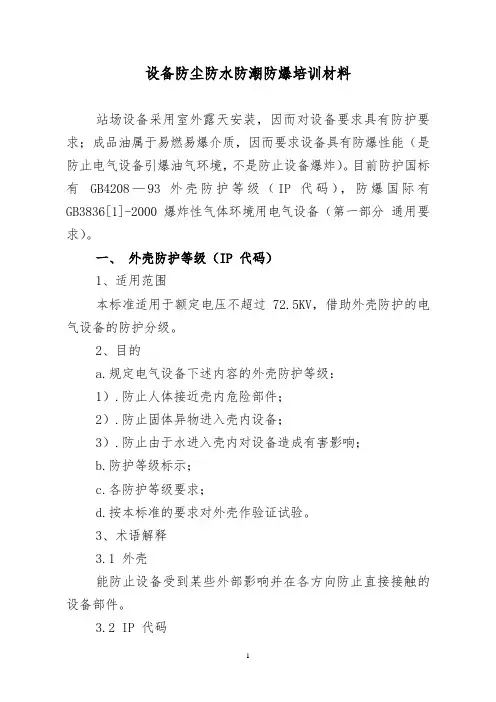

设备防尘防水防潮防爆培训材料站场设备采用室外露天安装，因而对设备要求具有防护要求；成品油属于易燃易爆介质，因而要求设备具有防爆性能（是防止电气设备引爆油气环境，不是防止设备爆炸）。

目前防护国标有GB4208—93 外壳防护等级（IP代码），防爆国际有GB3836[1]-2000 爆炸性气体环境用电气设备（第一部分通用要求）。

一、外壳防护等级（IP 代码）1、适用范围本标准适用于额定电压不超过72.5KV，借助外壳防护的电气设备的防护分级。

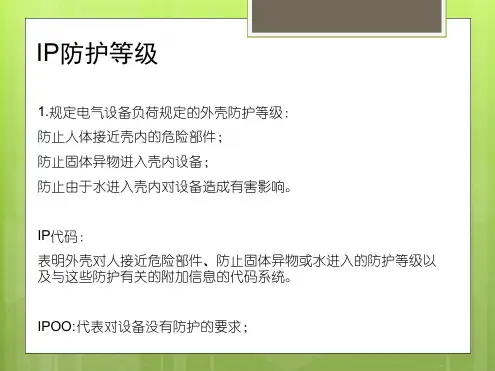

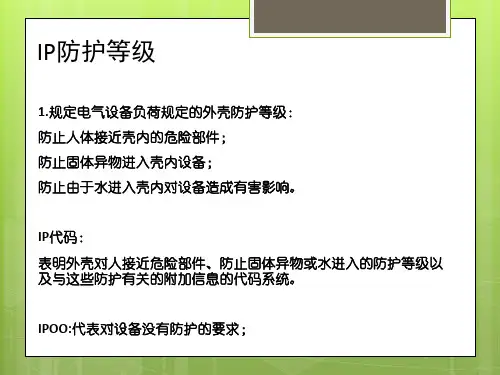

2、目的a.规定电气设备下述内容的外壳防护等级：1）.防止人体接近壳内危险部件；2）.防止固体异物进入壳内设备；3）.防止由于水进入壳内对设备造成有害影响；b.防护等级标示；c.各防护等级要求；d.按本标准的要求对外壳作验证试验。

3、术语解释3.1 外壳能防止设备受到某些外部影响并在各方向防止直接接触的设备部件。

3.2 IP 代码表明外壳对人接近危险部件，防止固体异物或水进入的防护等级以及与这些防护有关的附加信息的代码系统。

4、标示4.1 IP 代码的组成及含义IP 代码由代码字母IP(国际防护International Protection)、第一位特征数字、第二位特征数字、附加字母、补充字母组成。

不要求规定特征数字时，该处由字母“X”代替（如果两个字母都省略则用“XX”表示）。

附加字母和（或）补充字母可省略，不需代替。

当使用一个以上的补充字母时，应按字母顺序排列。

当外壳采用不同安装方式提供不同的防护等级时，制造厂应在相应安装方式的说明书上表明该防护等级。

IP 代码的组成及含义具体见下表。

IP 代码的组成及含义二、站场设备防护特点目前我站设备有些同时具有防护、防爆功能，有些具有防护功能而不具有防爆功能，有些具有防爆功能而不具有防护功能。

1、站场仪表设备电动执行机构防护等级为IP68，防爆等级Exd ⅡB T4 其它仪表为 IP65；一般防爆等级为 Exd ⅡB T4。

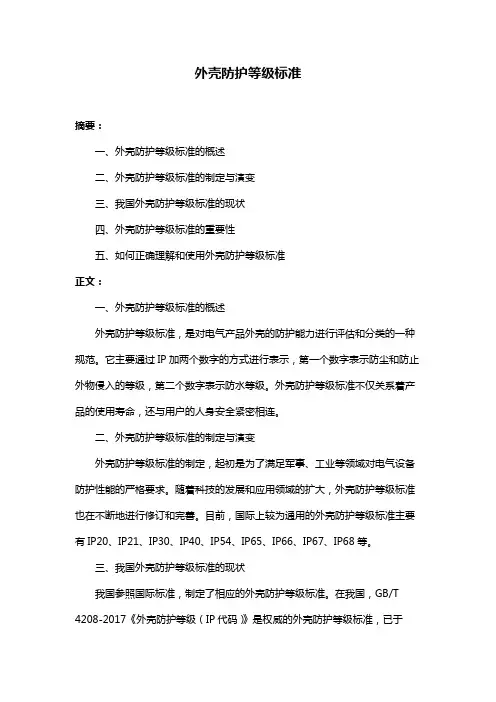

外壳防护等级标准摘要：一、外壳防护等级标准的概述二、外壳防护等级标准的制定与演变三、我国外壳防护等级标准的现状四、外壳防护等级标准的重要性五、如何正确理解和使用外壳防护等级标准正文：一、外壳防护等级标准的概述外壳防护等级标准，是对电气产品外壳的防护能力进行评估和分类的一种规范。

它主要通过IP加两个数字的方式进行表示，第一个数字表示防尘和防止外物侵入的等级，第二个数字表示防水等级。

外壳防护等级标准不仅关系着产品的使用寿命，还与用户的人身安全紧密相连。

二、外壳防护等级标准的制定与演变外壳防护等级标准的制定，起初是为了满足军事、工业等领域对电气设备防护性能的严格要求。

随着科技的发展和应用领域的扩大，外壳防护等级标准也在不断地进行修订和完善。

目前，国际上较为通用的外壳防护等级标准主要有IP20、IP21、IP30、IP40、IP54、IP65、IP66、IP67、IP68等。

三、我国外壳防护等级标准的现状我国参照国际标准，制定了相应的外壳防护等级标准。

在我国，GB/T 4208-2017《外壳防护等级（IP代码）》是权威的外壳防护等级标准，已于2018年5月1日实施。

新标准在防护等级、试验方法等方面与国际标准实现了对接，有利于我国电气产品走向国际市场。

四、外壳防护等级标准的重要性外壳防护等级标准对于保证电气产品的正常运行和延长使用寿命至关重要。

正确选择和使用符合标准的外壳防护等级，可以有效防止粉尘、水分等对电气产品的影响，确保产品在各种环境条件下都能发挥稳定的性能。

同时，外壳防护等级标准还为用户提供了选购产品的参考依据，帮助用户根据实际需求选择合适的产品。

五、如何正确理解和使用外壳防护等级标准正确理解和使用外壳防护等级标准，首先需要了解IP代码的含义，即第一个数字表示防尘和防止外物侵入的等级，第二个数字表示防水等级。

其次，要根据实际应用场景和需求，选择符合要求的外壳防护等级。

最后，在产品安装和使用过程中，要遵守相关安全规定，避免因操作不当导致的意外损坏。

外壳防护等级为IP31，可防止小颗粒进入外壳，Du可同时防止水滴落入外壳，无任何冲击。

外壳防护等级为IP55，可防止有害粉尘的积聚，并支持清洗，无任何危害。

外壳IP代码根据产品的防尘、防异物、防水、防潮等特性对产品进行分类。

不要用工具、手指或其他异物接触灯泡的带电部分，以免触电。

它通常由两个数字组成。

第一个数字表示产品对灰尘和异物的防护等级，第二个数字表示产品防潮和防水的密封程度。

数字越大，保护级别越高。

扩展数据防水层0:无保护1：水滴进入外壳没有影响2：当外壳倾斜15度时，外壳上的水滴没有影响3：从60度角到机柜，不受水或雨水影响4：当液体从任何方向注入外壳时，不会产生有害影响5：用水冲洗是无害的6：可在客舱环境中使用7：可短时间（1米）浸泡8：在一定压力下长时间浸入水中。

外壳IP代码根据产品的防尘、防异物、防水、防潮等特性对产品进行分类。

不要让包括工具和人的手指在内的异物接触灯泡的带电部件，以免触电。

它通常由两个数字组成。

第一个数字表示产品对灰尘和异物的防护等级，第二个数字表示产品防潮和防水的密封程度。

数字越大，保护级别越高。

例如，显示机箱的防护等级（IP代码），如ipxx，粉尘等级（前X表示）0:无保护1：防止大量固体侵入2：防止中等大小固体的侵入3：防止小固体进入和侵入4：防止超过1毫米的固体进入5：防止有害粉尘积聚6：完全防止灰尘进入防水等级（第二个X表示）0:无保护1：水滴进入外壳没有影响2：当外壳倾斜15度时，外壳上的水滴没有影响3：从60度角到机柜，不受水或雨水影响4：当液体从任何方向注入外壳时，不会产生有害影响5：用水冲洗是无害的6：可在客舱环境中使用7：可短时间（1米）浸泡8：在一定压力下长时间浸泡在水中壳牌公司IP编码标准如下：1）IEC起草的国际防护和防水试验标准：IEC 529-598；2）GB 700-86；3）GB 4208等。

IP代码实验室：可进行IP级测试的实验室主要有苏州电气设备研究院、环境可靠性与电磁兼容测试中心、航天环境可靠性测试测试中心。

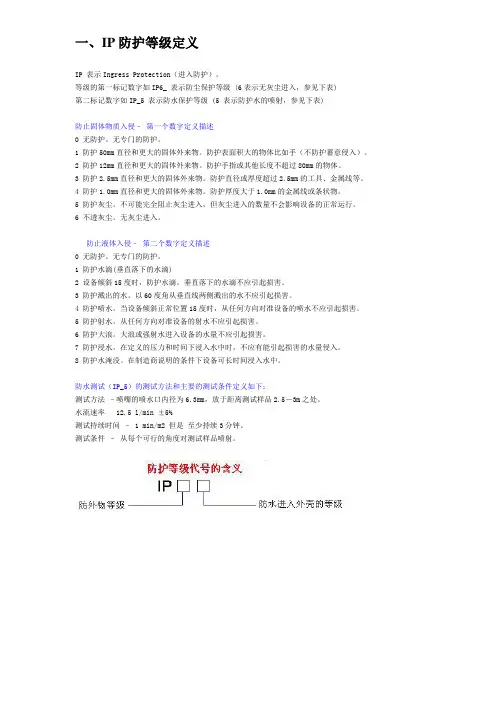

一、IP防护等级定义IP 表示Ingress Protection（进入防护）。

等级的第一标记数字如IP6_ 表示防尘保护等级 (6表示无灰尘进入，参见下表)第二标记数字如IP_5 表示防水保护等级 (5 表示防护水的喷射，参见下表)防止固体物质入侵–第一个数字定义描述0 无防护。

无专门的防护。

1 防护50mm直径和更大的固体外来物。

防护表面积大的物体比如手（不防护蓄意侵入）。

2 防护12mm直径和更大的固体外来物。

防护手指或其他长度不超过80mm的物体。

3 防护2.5mm直径和更大的固体外来物。

防护直径或厚度超过2.5mm的工具、金属线等。

4 防护1.0mm直径和更大的固体外来物。

防护厚度大于1.0mm的金属线或条状物。

5 防护灰尘。

不可能完全阻止灰尘进入，但灰尘进入的数量不会影响设备的正常运行。

6 不透灰尘。

无灰尘进入。

防止液体入侵–第二个数字定义描述0 无防护。

无专门的防护。

1 防护水滴(垂直落下的水滴)2 设备倾斜15度时，防护水滴。

垂直落下的水滴不应引起损害。

3 防护溅出的水。

以60度角从垂直线两侧溅出的水不应引起损害。

4 防护喷水。

当设备倾斜正常位置15度时，从任何方向对准设备的喷水不应引起损害。

5 防护射水。

从任何方向对准设备的射水不应引起损害。

6 防护大浪。

大浪或强射水进入设备的水量不应引起损害。

7 防护浸水。

在定义的压力和时间下浸入水中时，不应有能引起损害的水量侵入。

8 防护水淹没。

在制造商说明的条件下设备可长时间浸入水中。

防水测试（IP_5）的测试方法和主要的测试条件定义如下：测试方法–喷嘴的喷水口内径为6.3mm，放于距离测试样品2.5－3m之处。

水流速率 12.5 l/min ±5%测试持续时间– 1 min/m2 但是至少持续3分钟。

测试条件–从每个可行的角度对测试样品喷射。

二、外壳防护等级的分类 GB 4208-84标准名称：外壳防护等级的分类 GB 4208-84标准编号： GB 4208-84标准正文：国家标准局1994-02-21发布1985-01-01实施本标准以外壳防护能力为基础，规定了最高电压不超过69kV(如有需要，经供需双方协议，额定电压可不超过72.5kV)，借助外壳防护的电气设备的外壳的分类分级系统，同时规定了考核各种等级外壳防护性能的型式试验方法。

IP防护等级规定防水防护等级—IP ( Ingress Protection )概述一、使用范围本安全数据表说明电气设备防护罩对电气设备提供保护等级分类的系统，以提供制造商和使用者对电气设备防护罩所提供的防护等级及其测试方法和程序一个统一化的标准和依据。

本安全数据表适用于额定电压72.5kv以下电气设备所使用的防护罩所提供的防护等级分类标准，其目的在于定义电气设备防护罩对接触罩内设备危险部位或零件，罩内设备对固体外来物，或/和外来水进入防护罩内，由防护罩所提供的保护程度；防护罩防护等级的标示符号及各防护等级的安全需求。

本安全数据表同时适用于将要装置于电气设备上的空的防护罩。

电气设备防护罩及其内部设备的保护等级，应在指定的外在因素下，考虑下列项目：(1) 机械性冲击，机械强度；(2) 腐蚀；(3) 腐蚀性溶剂(如切削油，切削液等)；(4) 霉菌；(5) 虫害；(6) 太阳辐射；(7) 强风及冰雪；(8) 高湿度及冷凝水；(9) 爆炸性环境；(10) 与防护罩外部的移动或转动机械接触。

电气设备防护罩防护等级的测试方法及程序不包含在本安全数据表中，请参阅"参考数据"中相关标准。

防护罩外部不与防护罩连结的障碍物，或是仅为人员安全而设的障碍物，不视为电气设备的防护罩，不进行防护等级分类，不适用本安全数据表相关内容及规定。

二、名词解释(1) 防护罩：设备的一部份以保护设备防止受到特定外在因素的影响，同时防止任何方向直接与设备接触。

(2) 直接接触:人员或生物与设备的带电部位发生接触。

(3) 防护等级：对接触设备危险部位或零件，固体外来物，或/和外来水进入防护罩内，由防护罩所提供的保护程度，并经由标准测试方法和程序测定防护功能。

(4) 国际保护符号(IP code)：符号标示系统，用以表示防护罩对接触设备危险部位或零件，固体外来物，或/和外来水进入防护罩内的防护相关信息。

(5) 危险部位或零件：设备的任一部位或零件，当接触此部位或零件时会发生危险。

外壳防护等级(IP代码)GB 4208—93国家技术监督局1993—12—28批准1994—08—01实施本标准等效采用IEC 529(1989)《外壳防护等级(IP代码)》。

1 适用范围本标准适用于额定电压不超过72.5kV，借助外壳防护的电气设备的防护分级。

2 目的本标准的目的如下：a．规定电气设备下述内容的外壳防护等级：1)防止人体接近壳内危险部件；2)防止固体异物进入壳内设备；3)防止由于水进入壳内对设备造成有害影响；b．防护等级的标示；c．各防护等级的要求；d．按本标准的要求对外壳作验证试验。

各类产品引用外壳防护等级的程度和方式，以及采用何种外壳，留待产品标准决定，对具体的防护等级所采用的试验应符合本标准的规定，必要时，在有关产品标准中可增加补充要求。

可在有关产品标准中作具体规定的细则见附录B。

对特殊型式的设备，产品标准可以规定不同的要求，但至少要保证相同的安全水平。

本标准仅考虑在各方面都符合有关产品标准规定的外壳，在正常使用条件下，外壳的材料和工艺应保证达到所要求的防护等级。

如果某类设备满足试验一般要求而且所选择的防护等级适用于该设备型式，则本标准也适用于该型式设备的空外壳。

有关机械损坏、锈蚀、腐蚀性溶剂、霉菌、虫害、太阳辐射、结冰、潮湿(如凝露引起的)、爆炸性气体等外部影响或环境条件对外壳和壳内设备破坏的防护措施以及防止与外壳外部(如风扇)危险运动部件的接触由有关产品标准规定。

不与外壳连接的隔板以及专门为人身安全设置的阻挡物，不看作外壳的一部分。

3 术语3．1 外壳enclosure能防止设备受到某些外部影响并在各个方向防止直接接触的设备部件。

注：防止或限制本标准规定的试具进入的隔板、形成孔洞或其它开口的部件，不论它是附在外壳上的还是包覆设备的，都算作外壳的一部分，不使用钥匙或工具就能移除的部件除外。

3．2 直接接触direct contact人或家畜与带电部分的接触。

3．3 防护等级degree of protection按标准规定的检验方法，外壳对接近危险部件、防止固体异物进入或水进入所提供的保护程度。

外壳防护等级IP-□□
第一个数字表示对固体及人体触电、触及运动部件的防护等级
0-无防护能力
1-能防止直径大于50mm的外界固体进入，能防止人体某一大面积部分（如手）偶然或意外触及（但不能防止有意接近）壳内带电或运动部件
2-能防止直径大于12mm的外界固体进入，能防止手指触及壳内带电或运动部件
3-能防止直径大于2.5mm的外界固体进入，能防止厚度（或直径）大于2.5mm工具、金属线等触及壳内带电或运动部件
4-能防止直径大于1mm的外界固体进入，能防止厚度（或直径）大于1mm工具、金属线等触及壳内带电或运动部件
5-全面防止触及壳内带电或运动部件，不能防止尘埃进入，但进入量不足以影响产品正常工作
6-彻底防止触及壳内带电体，无灰尘进入
第二个数字表示对液体的防护等级
0-无防护能力
1-垂直滴水无有害影响
2-水呈15°斜度溅落无有害影响
3-水呈60°斜度溅落无有害影响
4-水从任一方向溅落无有害影响
5-从各个方向喷水无有害影响
6-汹涌水浪冲击及强力喷水时进入外壳水量不致达到有害程度
7-在规定的压力和时间下，浸在水中，其进水量无有害影响
8-长期在规定的压力下潜水而能正常工作
表1-1 常用外壳防护等级
1。
