钢筋植筋技术应用

植筋技术在施工中的应用及体会［摘要］建筑施工植筋技术的运用，可节省材料、时间、人力、物力，保证构件位置准确。

［关键词］植筋注射式植筋胶泥锚固长度浇筑某综合楼位于市区繁华地段。

建筑面积21446.6平米，地下一层，地上十九层，局部七层。

主体为钢筋混凝土框架剪力墙结构，抗震8度设防，结构安全等级二级，结构的设计使用年限50年。

施工图设计在施工中有布局开间改动，增设结构件，本文主要介绍植筋技术在施工中的应用。

一、植筋的概念植筋是利用结构树脂胶将钢筋与钢筋混凝土建筑物受拉、受弯构件紧密的粘结在一起是钢筋混凝土的一种先进补强方法，它能够显著地提高结构的强度和刚度。

植筋选用SHZ注射式植筋胶泥，锚固基体为C30混凝土，植入钢筋数据见表1二、植筋的原理植筋实际是在钢筋混凝土基材上植筋，采用15d（d为钢筋直径）的锚固长度。

1．传力机理在钢筋混凝土上植筋，植筋上的荷载通过结构胶传递到混凝土，再传递到周围的横向和纵向钢筋上，因为基材中的钢筋限制了混凝土的变形，所以承载力主要取决于结构胶的粘结强度和植筋的抗拉强度。

2．破坏形式在钢筋混凝土上的植筋：（1）当锚固长度不足或结构胶与混凝土表面无足够粘结时，会发生粘结破坏；（2）实际植筋的锚固长度通常不小于12d，基材配筋也较多。

所需的粘结剪力一般小于结构胶提供的粘结力，所以通常发生的破坏是植筋的屈服破坏。

3.分析根据实验室数据可见：（1）钢筋混凝土上植筋，在静力作用下锚固段钢筋应力从下向上随着锚固深度减小钢筋应力逐步增大；（2）粘结剪应力的最大值出现在钢筋进入屈服时，此时剪应力分布明显不均，在钢筋锚固段的中上段出现粘结剪应力最大值。

三、植筋的项目1．在实际工程中，根据新疆绿园果业综合楼建设单位的要求，对建筑物使用功能进行调整，原根据设计图留设的二层上人扶梯洞口三处将封闭，将在钢筋混凝土基材上植筋，相应增设梁柱板等构件。

构件尺寸如图1，混凝土强度提高一级C35，植筋时温度控制在15℃左右，相对湿度13%，植筋具体参数值见表1。

植筋技术的应用总结1. 工程概况马鞍山软件园工程占地范围长250m，宽133m，本工程共包括A办公楼，B办公楼，A、B办公楼之间的一层地下停车场，D员工公寓，C员工公寓，E1～E9科研楼。

本工程按6烈度抗震设防，抗震设防类别为丙类建筑，结构设计使用年限为50年，建筑结构安全等级为二级。

主体为框架剪力墙结构，填充墙与框架柱(混凝土墙)交界处沿柱(混凝土墙)高@500配臵2φ6拉结筋,伸入墙体内1/5墙长且不小于1000mm或至门窗洞边。

2. 施工组织2.1组织机构项目经理部安排专人负责植筋的技术、安全和质量等工作，统一管理，统一验收。

其中每个班组配备孔钻，浸水，吹洗，注胶，插筋各一人。

资源配臵如下：2.2施工安排A办公楼、B办公楼、C/D 员工公寓及科研楼各安排一个钻孔班组，其中C/D 员工公寓与科研楼划为一个施工段，各班组在结构验收完毕后开始植筋。

3.主要施工方法植筋技术适用于钢筋混凝土结构构件且混凝土强度等级在C25及其以上的加层改造、改扩建、弥补结构不足、工程结构加固等方面。

例如，在建筑物外面增设观光电梯；夹层方案中的钢筋重新生根；改扩建工程中后扩部分的链接；分段施工的后浇混凝土中预留钢筋搭接长度不足的处理；因设计上传力不合理，通过植筋加梁或柱的方法改变原来的传力方案等，采用植筋技术均能圆满地解决这些问题。

3.1技术特点在框架结构工程施工中，非承重的隔墙、填充墙和围护墙需要与框架柱用钢筋拉结，拉结筋的施工方法对工程的质量和进度起着非常关键的作用，用植筋的方法埋设拉结筋有许多优点。

3.1.1 位臵准确，施工方便。

拉结筋要埋在砖缝中，而预埋的方式是将钢筋浇注在混凝土柱子表面，然后剔凿出来，由于振捣等原因，很难保证拉结筋正好在砖缝中的位臵。

砌筑时拉结筋偏位，只好将钢筋弯折。

这样一方面不利于钢筋发挥其力学性能，另一方面也不利于砌筑的观感质量。

植筋的方法就很好地解决了这个问题，用皮数杆在柱子上画好砖位和灰缝，直接在灰缝上植筋，位臵十分准确，施工方便灵活。

植筋技术方案第1篇植筋技术方案一、项目背景随着我国城市化进程的加快，既有建筑物加固改造的需求日益增加。

在确保结构安全、延长使用寿命的背景下，植筋技术作为一种高效、实用的加固方法，得到了广泛的应用。

本方案旨在针对某建筑物结构加固项目，制定一套合法合规的植筋技术方案。

二、项目目标1. 确保植筋施工过程合法合规，符合国家相关标准及行业规范。

2. 提高建筑物结构安全性能，延长使用寿命。

3. 优化施工方案，降低工程成本，缩短施工周期。

三、植筋技术方案1. 材料选择（1）钢筋：采用HRB400级钢筋，符合《钢筋混凝土用钢 第2部分：热轧带肋钢筋》（GB 1499.2-2007）的规定。

（2）锚固胶粘剂：选用改性环氧类锚固胶粘剂，符合《混凝土结构加固设计规范》（GB 50367-2013）的要求。

（3）混凝土：原结构混凝土强度等级不低于C20。

2. 植筋工艺（1）钻孔：根据设计要求，采用电锤进行钻孔，孔径应大于钢筋直径4-6mm，孔深应大于钢筋锚固长度。

（2）清孔：采用高压空气吹扫，清除孔内灰尘、浮渣及水分。

（3）钢筋处理：钢筋表面应进行除锈、清洗，以保证与锚固胶粘剂的良好粘结。

（4）锚固胶粘剂调配：按照产品说明书要求进行调配，确保搅拌均匀、稠度适中。

（5）植筋：将钢筋插入孔内，确保孔内锚固胶粘剂饱满，并按照设计要求调整钢筋位置。

（6）固化：按照锚固胶粘剂固化时间进行养护，固化期间避免扰动。

3. 质量控制（1）施工前对施工人员进行技术培训，确保施工过程符合规范要求。

（2）施工过程中严格执行质量管理体系，加强过程控制。

（3）对植筋施工进行验收，确保满足设计及规范要求。

四、施工安全与环保1. 施工前对现场进行全面排查，消除安全隐患。

2. 施工过程中严格遵守国家及地方安全生产法律法规，确保施工安全。

3. 加强环保意识，采取措施降低施工过程中的噪音、粉尘等污染。

五、验收标准1. 植筋数量、规格、位置符合设计要求。

2. 植筋锚固长度、锚固胶粘剂固化程度满足规范要求。

钢筋混凝土结构的植筋技术及工程应用
钢筋混凝土结构的植筋技术是在施工形式复杂的混凝土结构中补
加箍筋，以消除耐久性和永久性钢筋组织构造的不足的一种补强技术。

植筋技术有一定的难度，是特殊技术，起着重要作用，其中主要涉及
植筋的类型、施工方法、安装要求及施工配合等。

植筋技术主要有内植筋和表面植筋两种形式，根据实际项目施工
情况而定，具体选用哪一种植筋方式，应根据设计要求进行综合研究，全面考虑有关载荷的作用极限及结构的变形及间距等因素，以保证结
构的安全性能。

植筋施工步骤：
（1）预备工序：准备好植筋施工设施，如植筋模板、砂浆板、
充实料填等；
（2）植筋：钢筋按照设计要求采用锚固、压实等方法置于模板中，保持其稳定；
（3）充实砂浆砂浆：按照设计要求，均匀涂刷砂浆于植筋处；
（4）定固和表面处理：焊接、抗拉箍紧或紧固螺栓等形式，以
保证植筋的稳定；还要对植筋表面做一定的抛光处理和涂装，以改善
使用性能。

植筋技术工程应用在历史悠久的行业建筑中也广泛应用，如：铁
路桥梁支撑下垂跨、大型建筑落地基础和高层建筑等，这些结构一旦
出现钢筋细部组织构造缺陷，就需要采取植筋技术进行补救，以改善
结构的变形情况，保证结构的安全性能和耐久性。

12植筋技术12.1设计规定12.1.1植筋技术适用于钢筋混凝土结构，不适用于素混凝土结构及纵向钢筋配筋率低于最小配筋率规定的结构构件；这类构件的植筋应按锚拴进行设计计算。

12.1.2采用植筋技术时，原构件的混凝土强度等级应符合下列规定：1当新增构件为悬挂结构构件时，其原构件混凝土强度等级不得低于C25；2当新增构件为其他结构构件时，其原构件混凝土强度等级不得低于C20。

12.1.3采用植筋技术时，若原构件的混凝土有局部缺陷时，仅允许存在于非锚固部位，且应先进行修补或加固处理后再植筋。

若局部缺陷为裂缝，其宽度应不大，且应经注射修补胶后再植筋。

12.1.4种植用的钢筋，应采用质量和规格符合本规范第4章规定的带肋钢筋。

当采用进口A符合带肋钢筋时，除应按现行专门规程检验其性能外，尚应要求其相对肋面积r ≤.0≤.008A的规定。

55r12.1.5植筋用的胶粘剂应采用改性环氧树脂和改性乙烯基甲基丙烯酸酯类（包括改性氨基甲酸酯胶粘剂）等锚固用结构胶粘剂。

当植筋的直径大于22mm时，应采用A级胶。

锚固用胶粘剂的质量和性能应符合本规范第4章的规定。

12.1.6采用植筋锚固的混凝土结构，其长期使用的环境温度不应高于60oC；处于特殊环境（如高温、高湿、介质腐蚀等）的混凝土结构采用植筋技术时，除应按国家现行有关标准的规定采取相应的防护措施外，尚应采用耐环境因素作用的胶粘剂，并按专门的工艺要求施工。

12.1.7采用符合本规范规定的植筋技术对钢筋混凝土结构构件进行锚固时，被锚固结构构件的承载力可按整体构件计算。

12.2 锚固计算12.2.1 承重构件的植筋锚固计算应遵守下列规定：1 植筋设计采用的安全等级，应符合本规范第条的规定；2 植筋设计应在计算和构造上防止混凝土发生劈裂破坏；3 植筋仅承受轴向力，且仅允许按充分利用钢材强度的计算模式进行设计；4 植筋胶粘剂的粘结强度设计值应按本章的规定值采用；5 地震区的承重结构，其植筋承载力仍按本节的规定进行计算，但其锚固深度设计值应乘以考虑位移延性要求的修正系数。

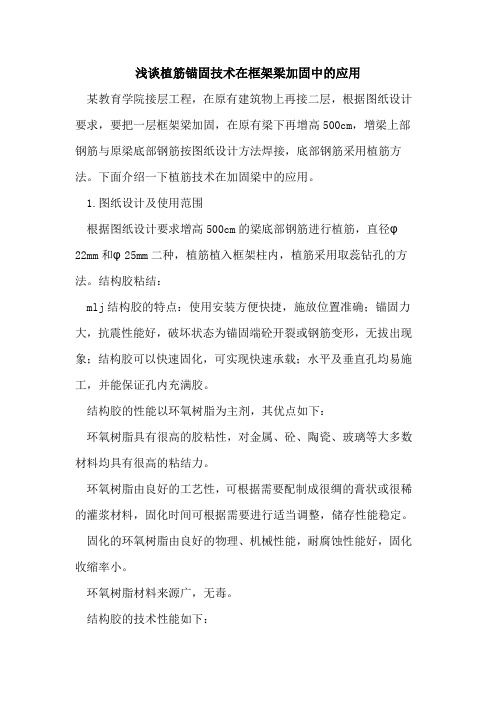

浅谈植筋锚固技术在框架梁加固中的应用某教育学院接层工程，在原有建筑物上再接二层，根据图纸设计要求，要把一层框架梁加固，在原有梁下再增高500cm，增梁上部钢筋与原梁底部钢筋按图纸设计方法焊接，底部钢筋采用植筋方法。

下面介绍一下植筋技术在加固梁中的应用。

1.图纸设计及使用范围根据图纸设计要求增高500cm的梁底部钢筋进行植筋，直径φ22mm和φ25mm二种，植筋植入框架柱内，植筋采用取蕊钻孔的方法。

结构胶粘结：mlj结构胶的特点：使用安装方便快捷，施放位置准确；锚固力大，抗震性能好，破坏状态为锚固端砼开裂或钢筋变形，无拔出现象；结构胶可以快速固化，可实现快速承载；水平及垂直孔均易施工，并能保证孔内充满胶。

结构胶的性能以环氧树脂为主剂，其优点如下：环氧树脂具有很高的胶粘性，对金属、砼、陶瓷、玻璃等大多数材料均具有很高的粘结力。

环氧树脂由良好的工艺性，可根据需要配制成很绸的膏状或很稀的灌浆材料，固化时间可根据需要进行适当调整，储存性能稳定。

固化的环氧树脂由良好的物理、机械性能，耐腐蚀性能好，固化收缩率小。

环氧树脂材料来源广，无毒。

结构胶的技术性能如下：粘结拉伸强度>30.0mpa；拉伸剪切强度>20.0mpa；压缩强度>50.0mpa；弯曲强度>30.0mpa；混合粘度（20℃时）90min；硬化时间（20℃时）<3.0h。

使用范围：可用于梁柱钢筋生根，后加预埋件等以砼为基体的隐蔽工程锚固。

2.植筋锚固深度及钢筋钻孔直径砼结构加固设计规范植筋锚固计算公式如下：2.1单根植筋锚固的承载力设计值就符合下列规定：n=fyasld≥？尴n？尴aels式中n-植筋钢材轴向受拉承载力设计值；fy-植筋用钢筋的抗拉强度设计值；as-钢筋截面面积；ld-植筋锚固深度设计值；ls-植筋的基本锚固深度；？尴n-考虑各种因素对植筋受拉承载力影响而需加大锚固深度的修正系数；？尴ae-考虑植筋位移性要求的修正系数；2.2植筋的基本锚固深度ls应按下列公式确定：ls=0.2αsptdfy/fbd式中αspt-为防止砼襞裂引用的计算系数；d-植筋公称直径；fbd-植筋用胶粘结强度设计值；说明：砼襞裂影响的计算系数、粘结强度设计值按砼结构加固设计规范表12、2、3和表12、2、4取值2.3考虑各种因素对植筋受拉承载力影响而需加大锚固深度的修正系数？尴n，应按下列计算：？尴n=？尴br？尴w？尴t式中？尴br-考虑结构构件受力状态承载力影响的系数；？尴w-砼孔壁潮湿影响系数；？尴t-使用环境的温度影响系数；（1）根据以上公式计算经计算φ22直径钻孔深度为18d，φ25直径钻孔深度为20d。

植筋施工工艺
标题：植筋施工工艺及其应用
一、引言
植筋施工工艺是一种在混凝土结构中植入钢筋以增强结构承载力的施工技术。

由于其具有操作简便、成本低廉、效果显著等特点，被广泛应用于建筑加固改造工程中。

二、植筋施工工艺流程
1. 前期准备：对施工现场进行清洁，确保无尘土、油污等杂质；确定植筋位置并进行标记。

2. 钻孔：使用专业钻孔设备按照设计要求进行钻孔。

钻孔深度应大于钢筋长度50mm以上，以便于注入植筋胶。

3. 清孔：使用高压空气或专用清孔设备清除孔内尘埃和碎屑，确保孔壁清洁干燥。

4. 注胶：将专用植筋胶通过注胶枪注入孔内，注入量应满足设计要求，并确保孔内充满胶体。

5. 植筋：将已经处理好的钢筋慢慢插入孔内，边插边旋转，直至达到设计深度。

然后用专用工具固定，保证钢筋垂直度。

6. 固化：待植筋胶固化后（一般为24小时），方可进行后续施工。

三、植筋施工注意事项
1. 钻孔过程中应避免产生裂缝，影响结构安全。

2. 清孔工作非常重要，直接影响到植筋质量。

3. 植筋胶的选择应根据实际工程需要，选择符合标准的产品。

4. 植筋完成后，要进行适当的保护，防止碰撞损坏。

四、结语
植筋施工工艺作为一种有效的建筑加固手段，具有良好的经济效益和社会效益。

但在施工过程中，必须严格按照工艺流程进行，注意各个环节的质量控制，才能确保工程质量，提高建筑物的安全性。

植筋一字7形
摘要：
一、引言
二、植筋技术的背景和原理
三、植筋一字形和7字形的特点
四、植筋一字7形在实际工程中的应用
五、总结
正文：
一、引言
随着我国建筑行业的不断发展，新型建筑材料和技术不断涌现。

植筋技术作为一种新型的钢筋连接技术，凭借其优越的性能，已经在我国建筑行业中得到广泛应用。

其中，植筋一字7形是植筋技术中的一种特殊形式，具有较高的实用价值。

二、植筋技术的背景和原理
植筋技术是一种将钢筋植入混凝土中的连接技术，通过在混凝土中钻孔，将钢筋放入孔中，再灌入特殊的胶粘剂，使钢筋与混凝土形成一个整体。

这种技术可以提高建筑物的整体性能，降低钢筋的腐蚀，延长建筑物的使用寿命。

三、植筋一字形和7字形的特点
植筋一字7形是指在植筋过程中，钢筋呈一字型或7字形排列。

这种排列方式使得钢筋在受力过程中，能够更均匀地分散力量，提高建筑物的抗弯、抗剪能力。

同时，一字7形植筋方式也具有较好的抗震性能。

四、植筋一字7形在实际工程中的应用
植筋一字7形在实际工程中得到了广泛的应用，如高层建筑、桥梁、隧道等重要建筑物。

通过采用这种技术，可以大大提高建筑物的稳定性和安全性。

此外，植筋一字7形在施工过程中，操作简便，施工速度快，降低了工程成本。

五、总结
总的来说，植筋一字7形作为一种新型的植筋技术，具有显著的优点，为我国建筑行业的发展提供了新的技术支持。

植筋技术要点1. 什么是植筋技术？植筋技术是一种在混凝土结构中嵌入钢筋的技术。

它被广泛应用于建筑和工程领域，以提高结构的强度和稳定性。

2. 植筋技术的主要步骤- 准备工作：确认植筋位置和数量，清理和处理植筋位置的混凝土表面。

- 配筋：选择合适的钢筋，根据设计要求进行切割、弯曲和焊接。

- 植筋孔准备：使用钻孔机或其他工具，按照设计要求在混凝土中打孔。

- 植筋安装：将预先准备好的钢筋安装到打好的孔中，确保其正确的位置和方向。

- 砼灌注：在植筋孔中注入混凝土或砂浆，将钢筋固定在混凝土结构中。

3. 植筋技术的优点- 增强结构强度：植筋可以增加混凝土结构的承载能力和抗震性能。

- 提高结构稳定性：植筋可以增加结构的稳定性，减少变形和开裂的风险。

- 节约施工时间：与传统的钢筋布置相比，植筋技术可以减少施工时间和人力成本。

- 提高建筑质量：植筋技术可以确保钢筋的准确安装和固定，提高建筑质量和耐久性。

4. 植筋技术的注意事项- 严格按照设计要求进行植筋操作，避免任意更改钢筋的位置和数量。

- 确保植筋孔的正确位置和尺寸，避免影响结构的整体强度和稳定性。

- 使用合适的钢筋和连接材料，确保其质量和符合相关标准。

- 在植筋过程中注意安全事项，保护工人的人身安全。

5. 植筋技术的应用领域植筋技术适用于各种混凝土结构，包括楼房、桥梁、坝体、隧道等。

它被广泛应用于工业和民用建筑以及基础设施建设中。

以上是植筋技术的要点，通过合理的植筋操作，可以增强混凝土结构的强度、稳定性和耐久性。

在实施植筋技术时，请务必遵循设计要求和相关标准，确保施工质量和安全性。

植筋施工方法植筋施工是建筑施工中常用的一种方式，用于加固混凝土结构，在减少裂缝和增加强度方面发挥着重要作用。

本文将介绍植筋施工的方法及注意事项，以帮助读者更好地了解和应用于实际工程中。

一、植筋施工的基本原理植筋施工的基本原理是将钢筋嵌入混凝土中，通过钢筋与混凝土的黏结作用，增加结构的强度和韧性。

而钢筋的选择和布置则需要根据具体的工程要求和设计规范进行。

二、植筋施工的方法1. 确定植筋位置：在进行植筋施工之前，需要根据设计图纸确定植筋的位置和数量。

通常情况下，植筋的位置会在混凝土柱、梁、板等结构的节点处，以增加结构的稳定性。

2. 钢筋加工：在进行植筋施工之前，需要进行钢筋的加工和预处理。

一般来说，钢筋的加工包括剪切、折弯、连接等工艺，以满足具体构件的要求。

3. 植筋施工：需要根据植筋的具体位置和数量，采用适当的植筋方法进行施工。

常见的植筋方法包括直植法、挂篮法和纵横植筋法等。

在施工的过程中，需要注意保持植筋的水平和垂直度，并采取适当的措施防止植筋的移位。

4. 混凝土灌注：在植筋施工完成后，需要进行混凝土的灌注。

在灌注混凝土的过程中，需要注意保持适当的浇筑速度和浇筑方式，以避免对植筋的损坏。

三、植筋施工的注意事项1. 钢筋的质量和规格要求：在进行植筋施工之前，需要对钢筋进行检查，确保其符合设计规范和要求。

同时，需要根据具体的结构要求选择合适的钢筋规格。

2. 施工现场的安全要求：在进行植筋施工之前，需要对施工现场进行安全检查。

确保施工现场的安全设备齐全，并做好施工人员的安全防护工作。

3. 植筋施工的质量控制：在进行植筋施工的过程中，需要进行质量控制，确保植筋的位置、数量和质量符合设计要求。

4. 施工质量的验收和记录：在植筋施工完成后，需要进行质量验收和记录。

对植筋的位置、数量和质量进行检查，并记录施工过程中的相关数据。

总结植筋施工是一种重要的建筑施工方法，可以有效地加固混凝土结构，提高结构的强度和韧性。
