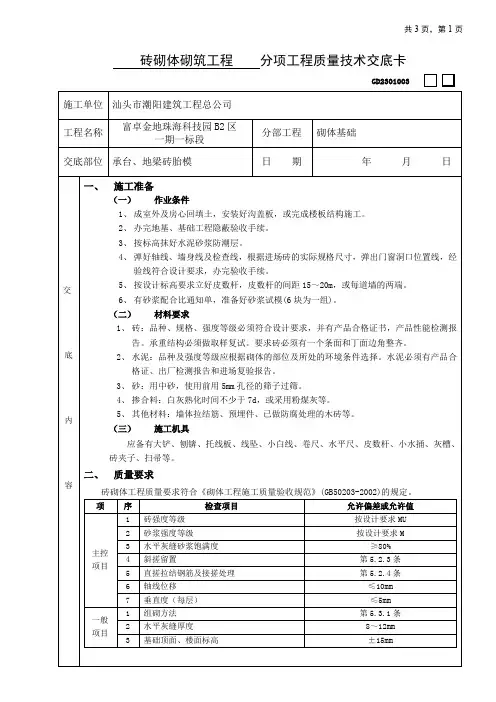

砖砌体砌筑工程分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人：承受人：
附：高空从事高空作业的人员，必须身体健康，严禁患有高血压、贫血症、严重心脏病、精神症、癫痫病、深度近视眼在500度以上人员，以及经医生检查认为不适合高空作业的人员，不得从事高空作业，对井架、起重工等从事高空作业的工种人员要每年体检检查一次
(1) 在平台、屋沿口操作时，面部要朝外，系好安全带。
(2) 高处作业不要用力过猛，防止失去平衡而坠落。
(3) 在平台等处拆木模撬棒要朝里，不要向外，防止人向外坠落。
(4) 遇有暴雨、浓雾和六级以上的强风应停止室外作业。
(5) 夜间施工必须要有充分的照明。

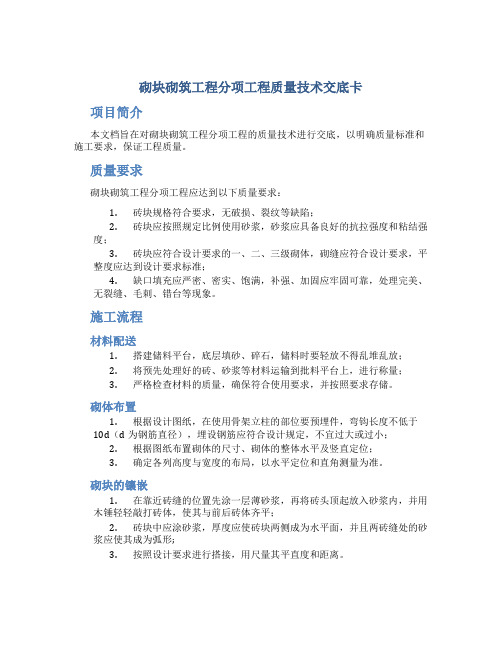

砌块砌筑工程分项工程质量技术交底卡项目简介本文档旨在对砌块砌筑工程分项工程的质量技术进行交底，以明确质量标准和施工要求，保证工程质量。
质量要求砌块砌筑工程分项工程应达到以下质量要求：1.砖块规格符合要求，无破损、裂纹等缺陷；2.砖块应按照规定比例使用砂浆，砂浆应具备良好的抗拉强度和粘结强度；3.砖块应符合设计要求的一、二、三级砌体，砌缝应符合设计要求，平整度应达到设计要求标准；4.缺口填充应严密、密实、饱满，补强、加固应牢固可靠，处理完美、无裂缝、毛刺、错台等现象。
施工流程材料配送1.搭建储料平台，底层填砂、碎石，储料时要轻放不得乱堆乱放；2.将预先处理好的砖、砂浆等材料运输到批料平台上，进行称量；3.严格检查材料的质量，确保符合使用要求，并按照要求存储。
砌体布置1.根据设计图纸，在使用骨架立柱的部位要预埋件，弯钩长度不低于10d（d为钢筋直径），埋设钢筋应符合设计规定，不宜过大或过小；2.根据图纸布置砌体的尺寸、砌体的整体水平及竖直定位；3.确定各列高度与宽度的布局，以水平定位和直角测量为准。
砌块的镶嵌1.在靠近砖缝的位置先涂一层薄砂浆，再将砖头顶起放入砂浆内，并用木锤轻轻敲打砖体，使其与前后砖体齐平；2.砖块中应涂砂浆，厚度应使砖块两侧成为水平面，并且两砖缝处的砂浆应使其成为弧形;3.按照设计要求进行搭接，用尺量其平直度和距离。
砂浆的配制与施工1.先将水倒入搅拌机或者桶中，再徐徐加入砂、水泥逐渐搅拌；2.在搅拌好的砂浆中加入适量的水，使其成为易于施工的砂浆；3.混凝土和砖砌体表面洒水处理，防止砂浆吸水过快；4.施工应按照标准要求进行，施工不应过快、过慢、过分挤压、假塞或积水，以保证满足设计要求标准。
安全事项1.进入施工现场必须穿上安全鞋、安全帽和安全工服，并做好个人身体保护措施；2.使用模板和工具时，要确保其安全和稳定；3.高处作业时，要系好安全带和安全绳；4.确保施工现场的秩序良好，防止人员在施工中乱穿乱趟；5.吸烟、闲聊等行为不得在施工现场进行。

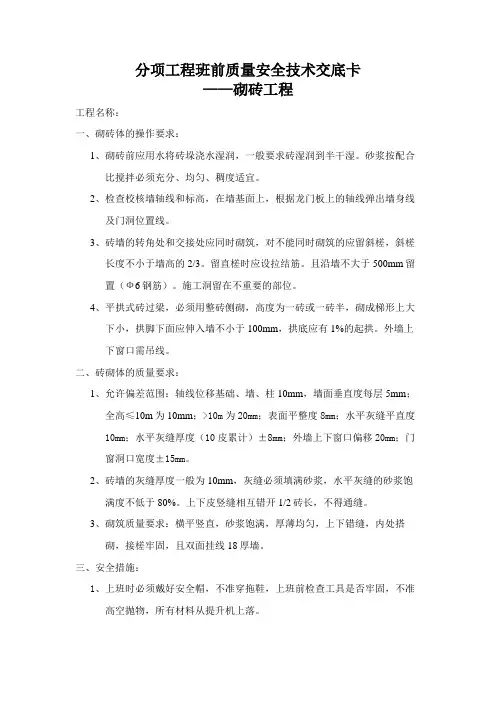

分项工程班前质量安全技术交底卡——砌砖工程工程名称：一、砌砖体的操作要求：1、砌砖前应用水将砖垛浇水湿润，一般要求砖湿润到半干湿。
砂浆按配合比搅拌必须充分、均匀、稠度适宜。
2、检查校核墙轴线和标高，在墙基面上，根据龙门板上的轴线弹出墙身线及门洞位置线。
3、砖墙的转角处和交接处应同时砌筑，对不能同时砌筑的应留斜槎，斜槎长度不小于墙高的2/3。
留直槎时应设拉结筋。
且沿墙不大于500mm留置（Ф6钢筋）。
施工洞留在不重要的部位。
4、平拱式砖过梁，必须用整砖侧砌，高度为一砖或一砖半，砌成梯形上大下小，拱脚下面应伸入墙不小于100mm，拱底应有1%的起拱。
外墙上下窗口需吊线。
二、砖砌体的质量要求：1、允许偏差范围：轴线位移基础、墙、柱10mm，墙面垂直度每层5mm；全高≤10m为10mm；>10m为20mm；表面平整度8mm；水平灰缝平直度10mm；水平灰缝厚度（10皮累计）±8mm；外墙上下窗口偏移20mm；门窗洞口宽度±15mm。
2、砖墙的灰缝厚度一般为10mm，灰缝必须填满砂浆，水平灰缝的砂浆饱满度不低于80%。
上下皮竖缝相互错开1/2砖长，不得通缝。
3、砌筑质量要求：横平竖直，砂浆饱满，厚薄均匀，上下错缝，内处搭砌，接槎牢固，且双面挂线18厚墙。
三、安全措施：1、上班时必须戴好安全帽，不准穿拖鞋，上班前检查工具是否牢固，不准高空抛物，所有材料从提升机上落。
2、机械派专人操作，禁止违章作业，提升机下严禁站人，上落吊笼严禁载人。
3、上班之前应先检查脚手架是否牢固，不得用腐坏的桥架等物搭设操作平台。
四、进度：按施工进度计划，合理组织调配工人以满足施工要求，根据进度要求能够加班的一定加班。
五、文明施工：1、红砖场应保持整洁，半节砖全部用于砌墙，不得扔掉。
碎砖及时清理。
拌灰场要每天清理干净，水泥砂浆不得隔夜。
2、落地灰当天下班之前必须清理干净用完，每砌完一垛墙必须清理所有杂物，做到工完场清。

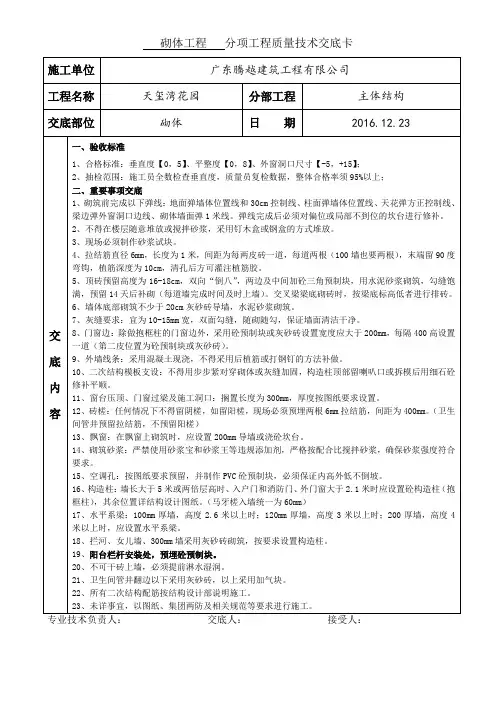

砌体工程分项工程质量技术交底卡施工单位广东腾越建筑工程有限公司工程名称天玺湾花园分部工程主体结构交底部位砌体日期2016.12.23交底内容一、验收标准1、合格标准：垂直度【0，5】、平整度【0，8】、外窗洞口尺寸【-5，+15】；2、抽检范围：施工员全数检查垂直度，质量员复检数据，整体合格率须95%以上；二、重要事项交底1、砌筑前完成以下弹线：地面弹墙体位置线和30cm控制线、柱面弹墙体位置线、天花弹方正控制线、梁边弹外窗洞口边线、砌体墙面弹1米线。
弹线完成后必须对偏位或局部不到位的坎台进行修补。
2、不得在楼层随意堆放或搅拌砂浆，采用钉木盒或钢盒的方式堆放。
3、现场必须制作砂浆试块。
4、拉结筋直径6mm，长度为1米，间距为每两皮砖一道，每道两根（100墙也要两根），末端留90度弯钩，植筋深度为10cm，清孔后方可灌注植筋胶。
5、顶砖预留高度为16-18cm，双向“倒八”，两边及中间加砼三角预制块，用水泥砂浆砌筑，勾缝饱满，预留14天后补砌（每道墙完成时间及时上墙）。
交叉梁梁底砌砖时，按梁底标高低者进行排砖。
6、墙体底部砌筑不少于20cm灰砂砖导墙，水泥砂浆砌筑。
7、灰缝要求：宜为10-15mm宽，双面勾缝，随砌随勾，保证墙面清洁干净。
8、门窗边：除做抱框柱的门窗边外，采用砼预制块或灰砂砖设置宽度应大于200mm，每隔400高设置一道（第二皮位置为砼预制块或灰砂砖）。
9、外墙线条：采用混凝土现浇，不得采用后植筋或打钢钉的方法补做。
10、二次结构模板支设：不得用步步紧对穿砌体或灰缝加固，构造柱顶部留喇叭口或拆模后用细石砼修补平顺。
11、窗台压顶、门窗过梁及施工洞口：搁置长度为300mm，厚度按图纸要求设置。
12、砖槎：任何情况下不得留阴槎，如留阳槎，现场必须预埋两根6mm拉结筋，间距为400mm。
（卫生间管井预留拉结筋，不预留阳槎）13、飘窗：在飘窗上砌筑时，应设置200mm导墙或浇砼坎台。
14、砌筑砂浆：严禁使用砂浆宝和砂浆王等违规添加剂，严格按配合比搅拌砂浆，确保砂浆强度符合要求。
GD2301003
施工单位 汕头市建筑工程总公司 工程名称 深圳市沙田污水处理厂工程
分部工程
主体分部工程
日 期
2010年6月1日
1.1本工艺标准适用于工业与民用建筑中型砌块墙体砌筑工程。
2.1材料及要求： 2.1.1 砌块： 2.1.1.1
粉煤灰硅酸盐密实中型砌块：
规格：长度（mm : 1180、880、580、430 高度（mr ）i : 380
宽度（mr ）i : 240、200、190、180、 技术性能：强度等级 MU10和MU15见表6-4。
粉煤灰砌块的技术性能 表6-4
2.1.1.2 普通混凝土空心中型砌块：
规格：长度（mr ）i : 1770 〜485、2130 〜630、1185 〜285 高度（mr ）i : 790 845 785 厚度（mr ）i : 200 180 200
混凝土空心中型砌块的规格、尺寸及孔型、空心率应满足设计强度等级和建筑热工要求，其构造参数要求 见表6-5。
交底部位
交
底 内
容
GD2301003
施工单位 汕头市建筑工程总公司 工程名称 深圳市沙田污水处理厂工程
分部工程
主体分部工程
日 期
2010年6月1日
技术性能：强度等级 MU10 MU15 MU20和MU25性能见表 6-6 混凝土空心中型砌块性能 表6-6
交底部位
交
底
内
容
2.1.1.3
加气混凝土砌块：
规格：长度（mm : 600 高度（mm : 200、250、300 厚度（mr ）i : 100、150、200、250
技术性能：密度分为 500、600、700kg/m3三个级别，其技术性能见表 6-7
GD2301003
施工单位 汕头市建筑工程总公司 工程名称 深圳市沙田污水处理厂工程
分部工程 主体分部工程
技术性能：废渣混凝土空心中型砌块以煤干石、粉煤灰、沸腾炉渣为原料制作 的砌块，其性能见表 6-9
废渣混凝土空心中型砌块技术性能
表6-9
2.1.1.5 其他砌块：抗震异形空心砌块、石膏砌块，陶粒混凝土砌块，应按设计要求选用合格的砌块产
品。
2.1.2
砌筑用砂浆：主要是水泥、中砂、石灰膏、外加剂等材料配制的砂浆。
2.2主要机具：2.2.1 机械：塔式起重机、卷扬机及井架、切割机。
2.2.2
工具：夹具、手锯、灰斗、吊篮、大铲、小撬棍、手推年。
2.3作业条件：
2.3.1中型砌块砌筑施工前，应结合砌体和砌块的特点、设计图纸要求及现场具体条件，编制施工方案, 准备好施工机具，做好施工平面布置，划分施工段，安排好施工流水、工序交叉衔接施工。
2.3.2 中型砌块砌筑施工前，必须做完基础工程，办完隐检预检手续。
2.3.3 放好砌体墙身位置线、门窗口等位置线，经验线符合设计图纸要求，预检合格。
2.3.4 按砌筑操作需要，找好标高，立好标尺杆。
2.3.5 搭设好操作和卸料架子。
2.3.6
配制异形尺寸砌块（同材割制）；砂浆经试配确定配合比，准备好试模。
交
底 内
容
GD2301003
施工单位 汕头市建筑工程总公司 工程名称
深圳市沙田污水处理厂工程
分部工程
主体分部工程
3.2墙体放线：砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放岀第一皮砌块的轴线、 砌体边线和洞口线。
3.3砌块排列：按砌块排列图在墙体线范围内分块定尺、划线。
排列砌块的方法和要求如下：
3.3.1砌块砌体在砌筑前，应根据工程设计施工图，结合砌块的品种、规格、绘制砌体砌块的排列图，经 审核无误，按图排列砌块。
3.3.2 砌块排列应从地基或基础面、士 0.00 面排列，排列时尽可能采用主规格的砌块，砌体中主规格砌块
应占总量的 75%^ 80%。
3.3.3砌块排列上、下皮应错缝搭砌，搭砌长度一般为砌块的
1/2，不得小于砌块高的 1/3，也不应小于
150mm 如果搭错缝长度满足不了规定的压搭要求，应采取压砌钢筋网片的措施，具体构造按设计规定。
3.3.4 外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌，如果不能咬槎时，按设计要求采取其它 的构造措施；砌体垂直缝与门窗洞口边线应避开同缝，且不得采用砖镶砌。
3.3.5 砌体水平灰缝厚度一般为 15mm 如果加钢筋网片的砌体，水平灰缝厚度为 20〜25mm 垂直灰缝宽度
为20mm 大于30mn ■的垂直缝，应用 C20的细石混凝土灌实。
3.3.6 砌块排列尽量不镶砖或少镶砖，必须镶砖时，应用整砖平砌，且尽量分散，镶砌砖的强度不应小于 砌块强度等级。
3.3.7 砌块墙体与结构构件位置有矛盾时，应先满足构件布置。
3.4制配砂浆：按设计要求的砂浆品种、强度制配砂浆，配合比应由试验室确定，采用重量比，计量精度 为水泥士 2%砂、灰膏控制在士 5%以内，应采用机械搅拌，搅拌时间不少于
1.5min 。
3.5铺砂浆：将搅拌好的砂浆，通过吊斗、灰车运至砌筑地点，在砌块就位前，用大铲、灰勺进行分块铺 灰，较小的砌块
量大铺灰长度不得超过 1500mm
3.6砌块就位与较正：砌块砌筑前一天应进行浇水湿润，冲去浮尘，清除砌块表面的杂物后方可吊、运就 位。
砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应吊砌一 皮、校正一皮，皮皮拉线控制砌体标高和墙面平整度。
砌块安装时，起吊砌块应避免偏心，使砌块底面
能水平下落；就位时由人手扶控制，对准位置，缓慢地下落，经小撬棒微撬，用托线板挂直、核正为止。
3.7砌筑镶砖：用普通粘土砖镶砌前后一皮砖，必须选用无横裂的整砖，顶砖镶砌，不得使用半砖。
3.8竖缝灌砂浆：每砌一皮砌块，就位校正后，用砂浆灌垂直缝，随后进行灰缝的勒缝（原浆勾缝），深 度一般为3〜5mm
4.1保证项目：
4.1.1使用的中型砌块和原材料，其技术性能、强度、品种必须符合设计要求，并有岀厂合格证，规定试 验项目必须符合标准。
4.1.2 砂浆的品种、强度等级必须达到设计要求，按规定制作试块，试压强度等级
不得低于设计强度。
4.2基本项目： 4.2.1砌筑错缝应符合规定，不得出现竖向通缝，压缝尺寸应达到本标准的要求 4.2.2 转角处、交接处必须同时砌筑，必须留槎时应留斜槎；灰缝均匀一致。
交底部位
砌块浇水砂筑镶砖
竖缝灌砂浆
勒缝
交
底
内 容 2010年6月1日
日 期
GD2301003
施工单位汕头市建筑工程总公司
工程名称深圳市沙田污水处理厂工程分部工程主体分部工程交底部位日期2010年6月1日
交底内容
4.2.3 砌筑砂浆应密实，砌块应平顺，不得岀现破槎、松动。
424 拉结钢筋、钢筋网片规格、根数、间距、位置、长度应符合设计要求
4.3允许偏差项目，见表6-10。
中型砌块砌体允许偏差表6-10
5.1先装门窗框时，在砌筑过程应对所立之框进行保护；后装门窗框时，应注意固定框的埋件牢固，不可损坏、不可使其松动。
5.2砌体上的设备槽孔以预留为主，因漏埋或未预留时，应采取措施，不因剔凿而损坏砌体的完整性。
5.3砌筑施工应及时清除落地砂浆。
5.4拆除施工架子时，注意保护墙体及门窗口角。
6.1砌体粘结不牢：原因是砌块浇水、清理不好，砌块砌筑时一次铺砂浆的面积过大，校正不及时；砌块在砌筑使用的前一天，应充分浇水湿润，随吊运随将砌块表面清理干净；砌块就位后应及时校正，紧跟着用砂浆（或细石混凝土）灌竖缝。
6.2第一皮砌块底铺砂浆厚度不均匀：原因是基底未事先用细石混凝土找平标高，必然造成砌筑时灰缝厚度不一，应注意砌筑基底找平。
6.3拉结钢筋或压砌钢筋网片不符合设计要求：应按设计和规范的规定，设置拉结带和拉结钢筋及压砌钢筋网片。
6.4砌体错缝不符合设计和规范的规定：未按砌块排列组砌图施工。
应注意砌块的规格并正确的组砌。
GD2301003
施工单位汕头市建筑工程总公司
工程名称深圳市沙田污水处理厂工程分部工程主体分部工程
交底部位日期2010年6月1日
6.5砌体偏差超规定：控制每皮砌块高度不准确。
应严格按标帜杆高度控制，掌握铺灰厚度。
本工艺标准应具备以下
质量记录：
7.1砌块、原材料岀厂合格证。
7.2施工试验报告。
7.3施工组砌图资料。
7.4质量检验评定资料。
交
底
内
容
中型砌块砌筑工程分项工程质量技术交底卡
专业技术负责人: 交底人: 接受人:。
