机械加工工艺过程卡机械加工工艺过程卡（Process Sheet）是制造业中对机械加工工艺进行描述和记录的重要文档。
它包含了加工工序、工艺参数以及用于操作和监控的指导信息，对于工人在机械加工过程中准确、高效地完成任务起到了关键的作用。
1. 基本信息•编号：P201•零件名称：轴•材料：45钢•设计图号：0156-200 2. 工序流程序号工序工艺参数检验要求1 铣削头部铣削刀直径：20mm进给速度：50mm/min转速：800rpm外径误差：±0.02mm长度误差：±0.01mm2 镗孔镗刀直径：25mm进给速度：30mm/min转速：500rpm孔径误差：±0.02mm圆度误差：±0.01mm3 拉削拉削刀速度：80mm/min直径误差：±0.02mm4 镶轴用压力机进行轴的压装镶轴与轴的固定牢度5 精磨砂轮粒度：320切割液：硫化油表面粗糙度：Ra0.8um3. 工艺参数说明3.1. 铣削头部•铣削刀直径：20mm•进给速度：50mm/min•转速：800rpm在铣削头部工序中，使用直径为20mm的铣削刀进行机械加工。
铣削刀的进给速度设置为50mm/min，转速设置为800rpm。
这些参数的设定对于加工得到满足要求的外径和长度非常重要。
3.2 镗孔•镗刀直径：25mm•进给速度：30mm/min•转速：500rpm在镗孔工序中，需要使用直径为25mm的镗刀进行加工。
镗刀的进给速度被设置为30mm/min，转速设置为500rpm。
这样可以确保工件的孔径误差和圆度误差在允许范围内。
3.3. 拉削•拉削刀速度：80mm/min拉削工序中，拉削刀的速度被设置为80mm/min。
通过拉削过程，可以获得满足要求的直径误差。
3.4. 镶轴使用压力机进行轴的压装工序。
确保轴与被镶轴部件的固定牢度。
3.5. 精磨•砂轮粒度：320•切割液：硫化油在精磨工序中，使用粒度为320的砂轮进行加工，以获得满足要求的表面粗糙度。
定位销轴加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!定位销轴的精细加工工艺流程详解定位销轴，作为一种常见的机械零件，广泛应用于各种机械设备中，起到定位、连接或固定部件的作用。
第一部分定位销轴零件加工工艺路线定位销轴机械加工工艺实例轴类零件是常见的典型零件之一。
按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类；或分为实心轴、空心轴等。
它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。
台阶轴的加工工艺较为典型，反映了轴类零件加工的大部分内容与基本规律。
下面就以定位销轴零件为例，介绍一般台阶轴的加工工艺。
1.零件图样分析图A-1图A-1所示为定位销轴零件。
它属于异形轴类零件，由圆柱面、轴肩和车槽等组成。
轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使零件装配时有一个正确的位置，并使加工中磨削外圆时退刀方便。
2.确定毛坯该定位销轴轴材料为45钢，因其属于一般传动轴，故选45钢可满足其要求。
本例传动轴属于中、小传动轴，并且各外圆直径尺寸相差不大，故选择￠40mm的热轧圆钢作毛坯。
3．确定主要表面的加工方法传动轴大都是回转表面，主要采用车削与外圆磨削成形。
由于该传动轴的主要表面的公差等级(IT6)较高，表面粗糙度Ra值(Ra=1.6 um)较小，故车削后还需磨削。
外圆表面的加工方案可为：粗车→半精车→磨削。
4．确定定位基准合理地选择定位基准，对于保证零件的尺寸和位置精度有着决定性的作用。
由于该传动轴的几个主要配合表面对基准轴线均有径向圆跳动和端面圆跳动的要求，它又是实心轴，所以应选择两端中心孔为基准，采用双顶尖装夹方法，以保证零件的技术要求。
粗基准采用热轧圆钢的毛坯外圆。
中心孔加工采用三爪自定心卡盘装夹热轧圆钢的毛坯外圆，车端面、钻中心孔。
但必须注意，一般不能用毛坯外圆装夹两次钻两端中心孔，而应该以毛坯外圆作粗基准，先加工一个端面，钻中心孔，车出一端外圆；然后以已车过的外圆作基准，用三爪自定心卡盘装夹(有时在上工步已车外圆处搭中心架)，车另一端面，钻中心孔。
如此加工中心孔，才能保证两中心孔同轴。
5．划分阶段对精度要求较高的零件，其粗、精加工应分开，以保证零件的质量。
一、定位销轴

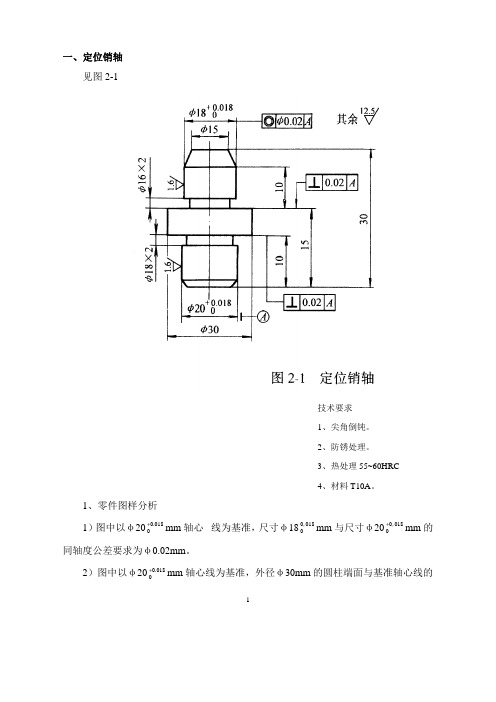

见图2-1
技术要求 1、尖角倒钝。
2、防锈处理。
3、热处理55~60HRC 4、材料T10A 。
1、零件图样分析
1）图中以φ20018.00+mm 轴心线为基准，尺寸φ1801800。
mm 与尺寸φ20018
00。
+mm 的同轴度公差要求为φ0.02mm 。
2）图中以φ20018.00+mm 轴心线为基准，外径φ30mm 的圆柱端面与基准轴心线的
垂直度为公差为0.02mm。
3）工件热处理后硬度为55~60HRC。
4）选用材料为高级优质碳素工具钢T10A。
2、定位销轴机械加工工艺过程卡（表2-1）。
表2-1定位销轴机械加工工艺过程卡
3、工艺分析
+mm是用1）定位销轴是在夹具体中做定位用的零件，从图中可以看出，φ20018.0
来做定位部分的，φ15mm 与φ18018
.00 mm 形成的锥体是在装夹工件时起导向作用的，
由于在使用中，需要反复装夹工件，所以要求定位销轴应具有较好的耐磨性，因此，应选用较好的材料T10A 或选用20号钢表渗碳淬火。
2）定位销轴在单件或小批量生产时，采用普通车床加工，若批量较大时，可采用专业性较强的设备加工，如转塔车床等。
3）零件除单件下料外，可采用5件一组连下，在车床上加工时，车一端后，用切刀切下一件，加工完一批后，再加工另一端面。
4）由于该零件有同轴度和垂直度要求，在车削工序时加工出两端中心孔，零件淬火后采用中心孔定位装夹再磨削，这样可以更好地保证零件的精度要求。
5）零件长度L 和直径D 的比值较小，在热处理时不易变形，所以可留有较少的磨削余量。
6）对精度要求较低的零件，可将粗、精加工合成一道工序完成。
7）同轴度和重直度的检验可采用如图2-2所示的工具检测，也可采用偏摆仪检测。
图2-2 同轴度检具
技术要求
1、顶尖和底座要有较好的平行度。
2、其中一顶尖应为活顶尖。
