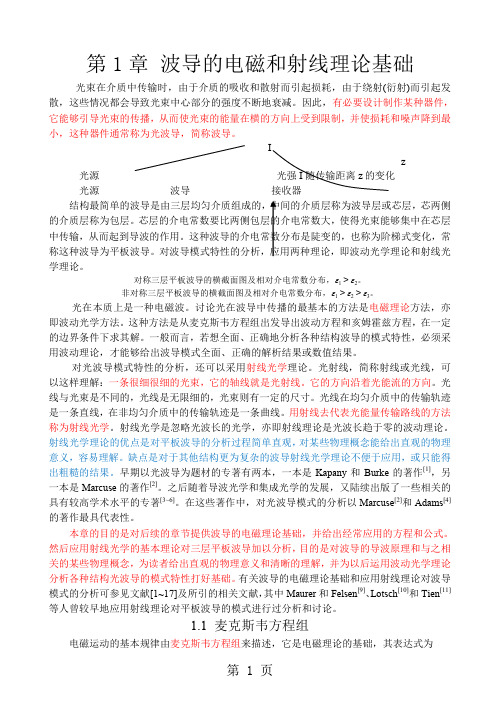

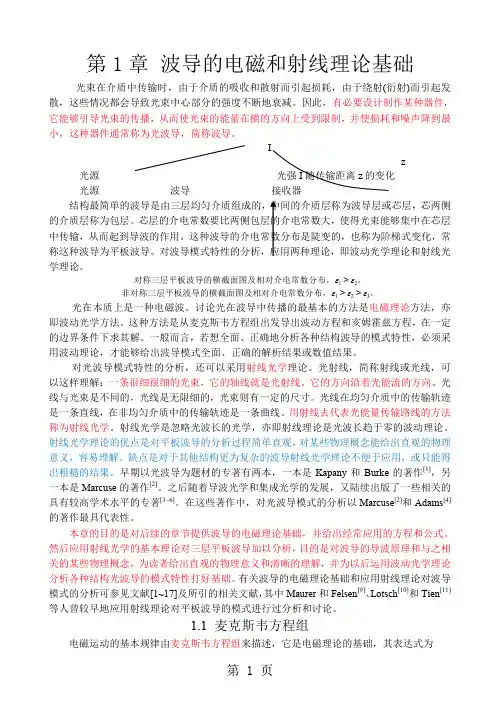

第1章波导的电磁和射线理论基础光束在介质中传输时，由于介质的吸收和散射而引起损耗，由于绕射(衍射)而引起发散，这些情况都会导致光束中心部分的强度不断地衰减。
因此，有必要设计制作某种器件，它能够引导光束的传播，从而使光束的能量在横的方向上受到限制，并使损耗和噪声降到最小，这种器件通常称为光波导，简称波导。
Iz 光源光强I随传输距离z的变化光源波导接收器结构最简单的波导是由三层均匀介质组成的，中间的介质层称为波导层或芯层，芯两侧的介质层称为包层。
芯层的介电常数要比两侧包层的介电常数大，使得光束能够集中在芯层中传输，从而起到导波的作用。
这种波导的介电常数分布是陡变的，也称为阶梯式变化，常称这种波导为平板波导。
对波导模式特性的分析，应用两种理论，即波动光学理论和射线光学理论。
对称三层平板波导的横截面图及相对介电常数分布，ε1 > ε2。
非对称三层平板波导的横截面图及相对介电常数分布，ε1 > ε2 > ε3。
光在本质上是一种电磁波。
讨论光在波导中传播的最基本的方法是电磁理论方法，亦即波动光学方法。
这种方法是从麦克斯韦方程组出发导出波动方程和亥姆霍兹方程，在一定的边界条件下求其解。
一般而言，若想全面、正确地分析各种结构波导的模式特性，必须采用波动理论，才能够给出波导模式全面、正确的解析结果或数值结果。
对光波导模式特性的分析，还可以采用射线光学理论。
光射线，简称射线或光线，可以这样理解：一条很细很细的光束，它的轴线就是光射线。
它的方向沿着光能流的方向。
光线与光束是不同的，光线是无限细的，光束则有一定的尺寸。
光线在均匀介质中的传输轨迹是一条直线，在非均匀介质中的传输轨迹是一条曲线。
用射线去代表光能量传输路线的方法称为射线光学。
射线光学是忽略光波长的光学，亦即射线理论是光波长趋于零的波动理论。
射线光学理论的优点是对平板波导的分析过程简单直观，对某些物理概念能给出直观的物理意义，容易理解。
缺点是对于其他结构更为复杂的波导射线光学理论不便于应用，或只能得出粗糙的结果。
