基于Matlab的光学实验仿真一、本文概述随着科技的快速发展，计算机仿真技术已成为科学研究、教学实验以及工程应用等领域中不可或缺的一部分。
在光学实验中，仿真技术能够模拟出真实的光学现象，帮助研究者深入理解光学原理，优化实验设计，提高实验效率。
本文旨在探讨基于Matlab的光学实验仿真方法，分析Matlab在光学实验仿真中的优势和应用，并通过具体案例展示其在光学实验仿真中的实际应用效果。
通过本文的阐述，读者将能够了解Matlab在光学实验仿真中的重要作用，掌握基于Matlab的光学实验仿真方法，从而更好地应用仿真技术服务于光学研究和实验。
二、Matlab基础知识Matlab，全称为Matrix Laboratory，是一款由美国MathWorks公司出品的商业数学软件，主要用于算法开发、数据可视化、数据分析以及数值计算等领域。
Matlab以其强大的矩阵计算能力和丰富的函数库，在光学实验仿真领域具有广泛的应用。
Matlab中的变量无需预先声明，可以直接使用。
变量的命名规则相对简单，以字母开头，后面可以跟字母、数字或下划线。
Matlab支持多种数据类型，包括数值型（整数和浮点数）、字符型、逻辑型、结构体、单元数组和元胞数组等。
Matlab的核心是矩阵运算，它支持多维数组和矩阵的创建和操作。
用户可以使用方括号 [] 来创建数组或矩阵，通过索引访问和修改数组元素。
Matlab还提供了大量用于矩阵运算的函数，如矩阵乘法、矩阵转置、矩阵求逆等。
Matlab具有强大的数据可视化功能，可以绘制各种二维和三维图形。
在光学实验仿真中，常用的图形包括曲线图、散点图、柱状图、表面图和体积图等。
用户可以使用plot、scatter、bar、surf和volume 等函数来创建这些图形。
Matlab支持多种控制流结构，如条件语句（if-else）、循环语句（for、while）和开关语句（switch）。
这些控制流结构可以帮助用户编写复杂的算法和程序。

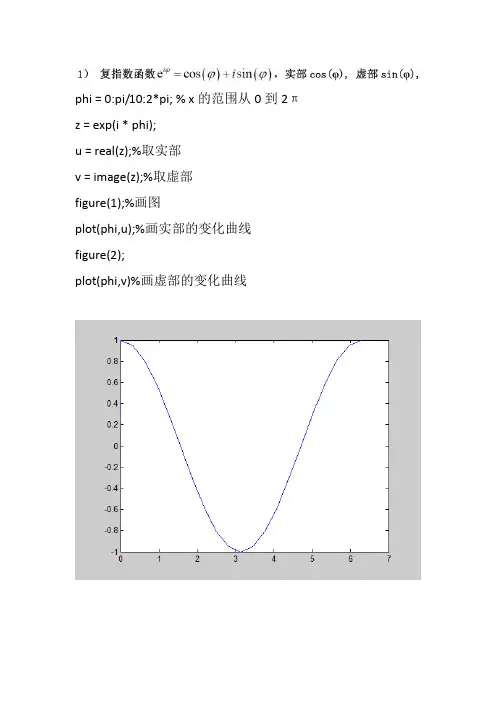

phi = 0:pi/10:2*pi; % x的范围从0到2πz = exp(i * phi);u = real(z);%取实部v = image(z);%取虚部figure(1);%画图plot(phi,u);%画实部的变化曲线figure(2);plot(phi,v)%画虚部的变化曲线clear;%清除内存close all;%关闭所有窗口x=linspace(0,2*pi,100);%设置横坐标范围及网格y1=sqrt(x);%开根号figure(1);plot(x,y1,'r')%做出y1的曲线,'r'代表图线为红色clear;%清除内存close all;%关闭所有窗口x=linspace(-2*pi,2*pi,100);%100个数横坐标从-2pi到2pi y1=besselj(1,x);%第一类贝塞尔函数,一阶y2=besselj(0,x);%第一类贝塞尔函数,0阶figure(1);plot(x,y1,'r');figure(2);plot(x,y2,'b');clear;close all;[x,y]=meshgrid(-2:.05:2,-2:.05:2);%设置二维网格z=sinc(x).*sinc(y);figure(1);imshow(z);%二维灰度图figure(2);imagesc(z);%二维彩图figure(3);mesh(z);%三维图像clear;close all;a=5;x=linspace(-5,5,100);y1=exp(-pi.*(x/a).^2);%第一类贝塞尔函数,一阶b=2;y2=exp(-pi.*(x/b).^2);%第一类贝塞尔函数,一阶figure(1);plot(x,y1,'r');figure(2);plot(x,y2,'b');clear;close all;a=1;b=1;[x,y]=meshgrid(-2:.05:2,-2:.05:2);%设置二维网格z=exp(-pi.*((x/a).^2+(y/b).^2));%高斯函数figure(1);imagesc(z);figure(2);mesh(z);clear;close all;M=100;%x方向抽样点数N=100;%y方向抽样点数w=10;%缝的宽度d=10;%缝偏离中心的位置obj1=zeros(M,N);%赋值为0的一个二维矩阵,大小为M*N obj1(:,(N/2-w/2):N/2+w/2)=1.0;%设置缝在y向中心,且缝的宽度为wfigure(1);imshow(obj1);obj2=zeros(M,N);obj2(:,(N/2-d)-w/2:(N/2-d)+w/2)=1.0;%缝偏离中心位置d个像素figure(2);imshow(obj2);clear;close all;M=100;%x方向抽样点数N=100;%y方向抽样点数w=10;%缝的宽度d=10;%缝偏离中心的位置obj1=zeros(M,N);%赋值为0的一个二维矩阵,大小为M*N obj1(:,(N/2+d)-w/2:(N/2+d)+w/2)=1.0;%设置缝在y向中心,且缝的宽度为wobj2=zeros(M,N);obj2(:,(N/2-d)-w/2:(N/2-d)+w/2)=1.0;%缝偏离中心位置d个像素obj3=obj1+obj2;figure(1);imshow(obj3);clear;close all;M=100;N=100;w=10;%缝宽obj=zeros(M,N);obj((M/2-w/2):(M/2+w/2),(N/2-w/2):(N/2+w/2))=1.0;%缝处于中心位置figure(1);imshow(obj);figure(2);imagesc(obj);figure(3);mesh(obj);。
理想透镜衍射matlab
在MATLAB中，可以使用物理光学工具箱来模拟理想透镜的衍射
效应。
衍射是光通过边缘或孔径时发生的偏折现象，理想透镜的衍
射模拟可以帮助我们理解光的传播规律和光学系统的性能。
首先，我们需要定义理想透镜的参数，包括透镜的曲率半径、
折射率等。
然后，我们可以使用MATLAB中的衍射函数（例如fft2）来模拟透镜的衍射效应。
具体步骤如下：
1. 定义透镜参数，包括透镜的孔径大小、曲率半径、折射率等
参数。
2. 生成输入光场，可以使用MATLAB中的函数生成一个表示入
射光场的二维矩阵，可以是单色光或者白光。
3. 衍射计算，使用MATLAB中的快速傅里叶变换函数fft2对输
入光场进行衍射计算，得到透镜后的光场分布。
4. 显示结果，可以使用MATLAB中的图像显示函数imshow来显
示衍射后的光场分布，观察衍射效应。
在模拟理想透镜的衍射过程中，需要考虑透镜的孔径大小、入射光波长、透镜的焦距等因素，这些参数都会影响衍射效应的模拟结果。
此外，还可以通过调整透镜参数、入射光场的波前形状等来进一步探究理想透镜的衍射特性。
总的来说，通过MATLAB中物理光学工具箱提供的函数和工具，我们可以比较直观地模拟理想透镜的衍射效应，从而更好地理解光学系统的行为。
希望这个回答能够帮到你，如果你有更多关于理想透镜衍射模拟的问题，欢迎继续提问。
matlab计算衍射衍射是一种波传播时遇到障碍物或开口时发生的现象，对于光学、声学等领域具有重要意义。
本文将介绍MATLAB在衍射计算中的基本原理、常用方法以及实际应用，旨在为研究者提供一个全面的MATLAB衍射计算指南。
一、引言衍射是波在传播过程中遇到障碍物或开口时发生的波动现象，广泛应用于光学、声学、天文学等领域。
MATLAB作为一种高效的数学建模和计算工具，在衍射计算中有着广泛的应用。
本文将深入探讨MATLAB在衍射计算中的基本原理、方法和实际应用。
二、MATLAB中的衍射基本原理赫姆霍兹方程：衍射计算的基础是赫姆霍兹方程，描述了波场的传播和衍射现象。
MATLAB通过数值方法求解赫姆霍兹方程，实现波场的模拟。
傅里叶光学：利用傅里叶光学原理，将衍射问题转化为频域中的问题。
MATLAB提供了强大的傅里叶变换工具，可以对衍射场景进行频谱分析。
三、MATLAB中的衍射计算方法傅里叶衍射公式：利用傅里叶变换和逆变换，可以在频域中高效计算衍射场景。
MATLAB的fft和ifft函数可用于实现这一计算过程。
衍射积分公式：利用衍射积分公式，通过对波场的积分来计算衍射图样。
MATLAB的数值积分函数可以方便地应用于这一过程。
四、MATLAB中的衍射实际应用光学衍射模拟：MATLAB可用于模拟各种光学衍射现象，如单缝衍射、双缝衍射、光栅衍射等。
通过调整参数，可以实时观察衍射图样的变化。
声学衍射计算：在声学领域，MATLAB可以用于计算声波在不同环境中的衍射效应，对声学设备的设计和优化提供支持。
天文学应用：对于射电天文学等领域，MATLAB可用于计算射电波在宇宙中的传播和衍射，帮助天文学家理解观测数据。
五、MATLAB衍射计算的优势与挑战优势：MATLAB提供了丰富的数学函数和工具箱，使得衍射计算更加简便高效。
其图形用户界面（GUI）也有助于直观地展示计算结果。
挑战：随着衍射计算问题的复杂化，需要更高级的数值方法和算法，这对MATLAB的计算性能提出了一定的挑战。
基于MATLAB 模拟演示衍射实验阚亮亮 李宗景 吴小龙 尹岩 将matlab 应用与以前学习过的课程是学习该课程的最重要的意义，通过matlab 演示衍射实验效果好，简洁，直观。
下图是单缝衍射是matlab 所得到的图像-0.025-0.02-0.015-0.01-0.0050.0050.010.0150.020.025附上MATLAB 程序：lamda=500e-9; %波长N=1; %缝数 ，可以随意更改变换a=2e-4;D=5;d=5*a;ym=2*lamda*D/a;xs=ym;%屏幕上y 的范围n=1001;%屏幕上的点数ys=linspace(-ym,ym,n);%定义区域for i=1:nsinphi=ys(i)/D;alpha=pi*a*sinphi/lamda;beta=pi*d*sinphi/lamda;B(i,:)=(sin(alpha)./alpha).^2.*(sin(N*beta)./sin(beta)).^2;B1=B/max(B);endNC=256; %确定灰度的等级Br=(B/max(B))*NC;subplot(1,2,1)image(xs,ys,Br);colormap(hot(NC)); %色调处理subplot(1,2,2)plot(B1,ys,'k');衍射现象的模拟结果与讨论在实验时改变N的值可以得到单缝以及多缝衍射的输出结果，并可以得到这样的结论:(1)当入射光波长一定时,单缝宽度a越小,衍射条纹越宽,衍射现象越显著;(2)单缝越宽,衍射越不明显,单缝宽度逐渐增大,衍射条纹越来越窄;(3)当缝宽a>>λ时,各级衍射条纹向中央明纹靠拢,而无法分辨,这时衍射现象消失。
结束语利用MATLAB对抽象物理现象进行计算机仿真时,首先必须对物理过程进行数学抽象,建立适合程序实现的数学模型,其次利用MATLAB软件包中的有关工具编制m文件,最后对物理过程和物理现象进行模拟,从而可以把抽象的物理问题进行简明、直观的动态展现。
光的干涉和衍射的matlab模拟单缝夫琅和费衍射是光的衍射现象之一，如图2所示。
当单色光波通过一个狭缝时，光波会向周围扩散，形成一系列同心圆环。
这些圆环的亮度分布是由夫琅和费衍射公式描述的，即。
其中为入射光波长，为狭缝宽度，为衍射角。
夫琅和费衍射公式表明，随着衍射角的增大，圆环的半径会减小，而亮度则会逐渐减弱。
在MATLAB中，可以通过输入实验参数，如光波长和狭缝宽度，来观察圆环的亮度分布和半径随衍射角的变化情况。
同时，还可以探讨不同波长和狭缝宽度对圆环亮度和半径的影响。
4双缝衍射双缝衍射是光的干涉和衍射现象的结合，如图3所示。
当一束单色光波通过两个狭缝时，光波会在屏幕上形成一系列干涉条纹和衍射环。
干涉条纹的亮度分布与___双缝干涉相同，而衍射环的亮度分布则由夫琅和费衍射公式描述。
在MATLAB中，可以通过输入实验参数，如光波长、双缝间距和双缝宽度，来观察干涉条纹和衍射环的亮度分布和条纹间距、环半径随实验参数的变化情况。
同时，还可以探讨不同实验参数对干涉条纹和衍射环的影响。
5衍射光栅衍射光栅是一种利用衍射现象制成的光学元件，如图4所示。
当一束单色光波通过光栅时，光波会被分为多个衍射光束，形成一系列亮度不同的衍射条纹。
衍射条纹的亮度分布与夫琅和费衍射公式描述的圆环类似，但是条纹间距和亮度分布会受到光栅常数的影响。
在MATLAB中，可以通过输入实验参数，如光波长和光栅常数，来观察衍射条纹的亮度分布和条纹间距随实验参数的变化情况。
同时，还可以探讨不同实验参数对衍射条纹的影响。
总之，通过MATLAB模拟光的干涉和衍射现象，可以更加直观地理解和掌握这些重要的光学现象，同时也可以为实验设计和数据分析提供有力的工具和支持。
本文介绍了___双缝干涉、单缝夫琅禾费衍射和衍射光栅光谱的计算机模拟。
当一束单色平行光通过宽度可调的狭缝，射到其后的光屏上时，形成一系列亮暗相间的条纹。
单缝夫琅禾费衍射的光强分布可以通过惠更斯-费涅耳原理计算。
光的干涉和衍射一、实验目的① 学习用用模拟实验方法探究光的干涉和衍射问题.② 进一步熟悉MA TLAB 编程.二、实验内容和要求1. 双缝干涉模拟实验杨氏双缝干涉实验是利用分波前法获得相干光束的典型例子. 如图2.24所示，单色光通过两个窄缝s 1，s 2射向屏幕，相当于位置不同的两个同频率同相位光源向屏幕照射的叠合，由于到达屏幕各点的距离（光程）不同引起相位差，叠合的结果是在有的点加强，在有的点抵消，造成干涉现象.图2.24 双缝干涉示意图 考虑两个相干光源到屏幕上任意点P 的距离差为1221r r r r r ==∆=- （2.19） 引起的相位差为2πrϕλ∆=设两束相干光在屏幕上P 点产生的幅度相同，均为A 0，则夹角为φ的两个矢量A 0的合成矢量的幅度为A =2A 0 cos(φ/2)第二章 数理探究试验 135光强B 正比于振幅的平方，故P 点光强为B =4B 0cos 2(φ/2) （2.20）运行sy211.m 程序得到干涉条纹如图2.27所示.clear all %sy211.mlam=500e-9; %输入波长a=2e-3; D=1;ym=5*lam*D/a; xs=ym; %设定光屏的范围n=101;ys=linspace(-ym,ym,n); % 把光屏的y 方向分成101点for i=1:nr1=sqrt((ys(i)-a/2).^2+D^2);r2=sqrt((ys(i)+a/2).^2+D^2);phi=2*pi*(r2-r1)/lam;B(i,:)=4*cos(phi/2).^2;endN=255; % 确定用的灰度等级为255级Br=(B/4.0)*N; %使最大光强对应于最大灰度级（白色）subplot(1,2,1)image(xs,ys,Br); %画干涉条纹colormap(gray(N));subplot(1,2,2)plot(B,ys) %画出光强变化曲线图2.25中左图是光屏上的干涉条纹，右图是光屏上沿y 轴方向光强的变化曲线. 从图中也不难看出，干涉条纹是以点o 所对应的水平线为对称，沿上下两侧交替，等距离排列，相邻亮条纹中心间距为2.5×10－4m. -0.4-0.200.20.4-1.5-1-0.500.511.5x 10图2.25 单色光的干涉条纹这与理论推导和实验结果基本一致.下面我们从理论上加以推导，由上面的式（2.19）可得22212121()()2d r r r r r r y -=+-=-1.5 -1 -0.5 0 0.5 1 1.5 -0.4 -0.2 0 0.4 0.2基于MA TLAB 的数学实验136 考虑到a ，y 很小，（r 1+r 2）=2D ，所以21D r r y a-= 这样就得到点P 处于亮条纹中心的条件为20122D y k k a λ==±±，，，， （2.21） 因此，亮条纹是等间距的，相邻条纹间距为94150010 2.510m 0.002D a λ--=⨯=⨯. 问题2.39：推导出点P 处于暗条纹中心的条件并与模拟结果相比较，看是否一致？ 考虑到纯粹的单色光不易获得，通常都有一定的光谱宽度，这种光的非单色性对光的干涉会产生何种效应，下面我们用MA TLAB 计算并仿真这一问题.非单色光的波长不是常数，必须对不同波长的光分别处理再叠加起来. 我们假定光源的光谱宽度为中心波长的±10%，并且在该区域均匀分布. 近似取11根谱线，相位差的计算表达式求出的将是不同谱线的11个不同相位. 计算光强时应把这11根谱线产生的光强叠加并取平均值，即211012π4cos ()211k kk k r B B ϕλϕ=∆==∑ 将程序sy211.m 中的9，10两句换成以下4句，由此构成的程序就可仿真非单色光的干涉问题. N1=11;dL=linspace(-0.1,0.1,N1);%设光谱相对宽度±10%， lam1=lam*(1+dL');%分11根谱线，波长为一个数组 Phi1=2*pi*(r2-r1)./ lam1;%从距离差计算各波长的相位差 B(i, :)=sum(4*cos(Phi1/2).^2)/N1; %叠加各波长并影响计算光强运行修改后的程序得到的干涉条纹如图2.26所示. 可以看出，光的非单色性导致干涉现象的减弱，光谱很宽的光将不能形成干涉.第二章 数理探究试验 137-0.4-0.200.20.4-1.5-1-0.500.511.5-3-3图2.26 非单色光的干涉条纹 2. 单缝衍射的模拟实验一束单色平行光通过宽度可调的狭缝，射到其后的光屏上. 当缝宽足够小时，光屏上形成一系列亮暗相间的条纹，这是由于从同一个波前上发出的子波产生干涉的结果. 当光源到衍射屏的距离和光屏到衍射屏的距离都是无穷大时，即满足远场条件时，我们称这种衍射为夫琅禾费衍射. 所以夫琅禾费衍射中入射光和衍射光都是平行光. 为了模拟单缝衍射现象，我们把单缝看成一排等间隔光源，共NP 个光源分布在A ～B 区间内，离A 点间距为yp ，则屏幕上任一点S 处的光强为NP 个光源照射结果的合成.如图2.27所示，子波射线与入射方向的夹角ϕ称为衍射角，0=ϕ时，子波射线通过透镜后，必汇聚到O 点，这个亮条纹对应的光强称为主极大. NP 个光源在其他方向的射线到达S 点的光程差，应等于它们到达平面AC 的光程差，即sin yp ϕ∆=，其中sin ys Dϕ≈ ys 为S 点的纵坐标，则与A 点光源位相差为2π2πyP ys Dαλλ=∆=s O基于MA TLAB 的数学实验 138 -0.4-0.200.20.4-1.5-1-0.500.511.5-3-3图2.28 单缝衍射条纹图2.27 单缝衍射的模拟实验设单缝上NP 个光源的振幅都为1，在x ，y 轴上的分量各为cos sin αα，，合振幅的平方为：()()22COSa COSa ∑+∑. 又光强正比于振幅的平方，所以相对于O 点主极大光强也为22(cos )(sin )0I I αα=+∑∑程序sy212.m 模拟了单缝衍射现象，这里取波长λ=500nm ，缝宽a =1mm ，透镜焦距D =1m ，运行结果如图2.28所示.clear all %sy212.mlam=500e-9;a=1e-3;D=1;ymax=3*lam*D/a; %屏幕范围（沿y 向）Ny=51; %屏幕上的点数（沿y 向）ys=linspace(-ymax,ymax,Ny);NP=51;yP=linspace(0,a,NP); %把单缝分成NP 个光源for i=1:Ny %对屏幕上y 向各点作循环SinPhi=ys(i)/D;alpha=2*pi*yP*SinPhi/lam; SumCos=sum(cos(alpha)); SumSin=sum(sin(alpha));B(i,:)=(SumCos^2+SumSin^2)/NP^2;end N=255; % 确定用的灰度等级为255级%使最大光强对应于最大灰度级（白色）Br=B/max(B)*N; subplot(1,2,1)%画衍射条纹，用灰度级颜色图image(ymax,ys,Br); colormap(gray(N));subplot(1,2,2)%画屏幕上光强曲线 plot(B,ys,'*',B,ys);grid;分析图2.28中的衍射条纹，我们可以看出所有亮暗条纹都平行于单缝，O 点光强为最大，这都和理论推导结果相一致.问题2.40： 从理论上讲，中央亮条纹的半角宽和第一条暗条纹的衍射角都应等于λ/a ，各次极大角宽都等于中央亮条纹的半角宽，图2.28模拟的衍射条纹符合这个结论吗？3. 光栅衍射的模拟实验有大量等宽度、等间距的平行狭缝组成的光学系统称为衍射光栅. 单缝宽度a 和刻第二章 数理探究试验 139痕宽度b 之和称为光栅常数d ，d =a +b . 光栅衍射条纹是单缝衍射和缝间干涉的共同结果.设光栅有N 条狭缝，透镜焦距为D ，理论分析可以得到，光屏上P 点的夫琅禾费衍射光强I P /I 0分布为220sin sin ()()sin P I N I αβαβ= 式中sin sin sin s y a d Dππαϕβϕϕλλ==≈，， 运行程序sy213.m 得到衍射条纹如图2.29所示.clear all %sy213.mlam=632.8e-9; N=2;a=2e-4; D=5;d=5*a;ym=1.89*lam*D/a;xs=ym; %设定光屏的范围n=1001;ys=linspace(-ym,ym,n); % y 方向分成1001点for i=1:nSinphi=ys(i)/D;alpha=pi*a*Sinphi/lam;beta=pi*d*Sinphi/lam;B(i, :)=(sin(alpha)./alpha).^2.*(sin(N*beta)./sin(beta)).^2 ;B1=B/max(B); %将最大光强设为1endNC=255;Br=B/max(B)*NC;subplot(1,2,1)image(xs,ys,Br); %画衍射条纹colormap(gray(NC))subplot(1,2,2)plot(B1,ys) %画出沿y 向的相对光强变化曲线问题2.41：程序sy213.m 中d =5a ，观察图2.29衍射条纹，看有无缺级现象，为什么？改变sy213.m 中的波长、缝宽、光栅常数值，看衍射条纹有何变化？试加以解释.基于MA TLAB 的数学实验 140-0.4-0.200.20.4-0.025-0.02-0.015-0.01-0.0050.0050.010.0150.020.025图2.29 光栅衍射条纹第二章数理探究试验141 《车辆制冷与空调》第二次作业参考答案《车辆隔热壁》、《制冷方法与制冷剂》、《蒸汽压缩式制冷》一．简答题1.什么是隔热壁的传热系数？它的意义是什么？答：隔热壁的传热系数指车内外空气温度相差1℃时，在一小时内，通过一平方米热壁表面积所传递的热量。
