2路4工作方式的无线遥控开关使用说明书(新型)

2.4G遥控器技术说明书一：遥控发射A、外形B、功能简介说明1、全开键，按下该键可以打开所有灯具。

2、全关键，按下该键可以关闭所有灯具。

3、亮度+ 按下该键可使选中的灯光变亮4、亮度－按下该键可使选中的灯光变暗。

5、色温+ 按下该键可使选中的灯光颜色变白。

6、色温－按下该键可使选中的灯光颜色变温。

7、第1组按下“I”键打开第1组灯，按下“O”键关闭第1组灯。

8、第2组按下“I”键打开第2组灯，按下“O”键关闭第2组灯。

9、第3组按下“I”键打开第3组灯，按下“O”键关闭第3组灯。

10、第4组按下“I”键打开第4组灯，按下“O”键关闭第4组灯。

二：对码和分组开灯3秒内，连续按下4组中的其中一组的“开”3次，灯具亮灭3次。

说明对码成功。

（按下那一组的“开”键，灯具就分在那一组灯）三、清码开灯3秒内，连续按下4组中的其中一组的“关”5次，灯具亮灭6次。

说明清码成功。

清码后灯具不受遥控器控。

四、一个遥控器可配无数个接收器。

一个接收器能配5个以上的发射器。

五、所有灯具在刚上电时进入最后一次设置状态。

（亮度及色温）六、小夜灯模式1、长按“全关”键，所有灯进入小夜灯模式。

白光+暧光最高亮度的1%2 长按各分组的“关”键，所选分组进入小夜灯模式。

白光+暧光最高亮度的1%七、无摇控器时模式切换。

第1次开灯，进入最后一次设置状态。

第2次开灯，所有灯亮白光，亮度为100%第3次开灯，所有灯亮暧光，亮度为100% 第4次开灯，所有灯亮白光+暧光，亮度为100%第5次开灯，所有灯亮白光+暧光，亮度为1%（小夜灯）每次开关时间要在3秒内完成，超时会被默认为是最后一次开灯。

八、亮度与色温调节1、所有灯具调节：先按一下“全开”键，再按“上”或“下”调亮度，按“左”或“右”调色温2、第1组调节：先按一下第1组的“开”键，再按“上”或“下”调亮度，按“左”或“右”调色温3、第2组调节：先按一下第2组的“开”键，再按“上”或“下”调亮度，按“左”或“右”调色温4、第3组调节：先按一下第3组的“开”键，再按“上”或“下”调亮度，按“左”或“右”调色温5、第4组调节：先按一下第4组的“开”键，再按“上”或“下”调亮度，按“左”或“右”调色温。

“Haile海乐”无线遥控开关使用说明书非常感谢您选购“Haile海乐”牌无线遥控开关系列产品，本产品依据国际电工惯例，并采用国内外最先进的电子线路设计，性能更稳定，质量更可靠.在安装使用之前请认真阅读下面操作说明一、适用范围：家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制。

二、功能特点：1、安装方便---- 标准86式墙壁开关外型设计，不需接零线，不需对灯具改动任何接配件，可直接替换原有墙壁开关；2、适用灯具---- 可接日光灯、节能灯、白炽灯、射灯、卤素灯等常见灯具；3、防雷设计---- 设有防雷功能，性能安全可靠；4、隔墙遥控----可隔墙进行无线远距离遥控（在房间可遥控客厅的灯具）；5、互不干扰----采用数字编解码技术，无方向性，与邻居家的同型号产品间不会互相干扰；6、来电自熄---- 电网停电后再来电，开关自动处于关闭状态，避免浪费电能；7、双向控制---- 即可用墙上开关控制，也可遥控控制，使用更方便；8、集中遥控---- 一个多键的遥控器可集中控制全家的智能遥控开关；9、群控功能---- 可让遥控器上的一个按键同时控制任意多路灯具，让这些灯具同时开、或同时关；10、总开总关---- 遥控器上可自由设定总开或总关按键，轻松按下一个按键就能打开或关掉（参与学习并在控制距离范围内的）所有灯具；11、智能识别---- 开关能学习识别本公司系列产品中的任一遥控器，开关和遥控器不必配套购买，用户可自由选配，随意升级添加并自行配置；相比同行产品独有功能；12、宽电压设计110-250V的情况下都能正常工作；13、不挑灯具，接日光灯和节能灯不用加补偿电容，无闪烁现象；14、超低供耗设计，待机耗电：小于0.01W，根据1度电=1千瓦时的公式计算：全年耗电=（0.01W×24小时×365天）÷1千瓦时=0.096度电（全年不足0.1度电）；三、功能指示图：三、安装接线指示图：触摸屏无线遥控开关安装图图一图二图三图四1．接线方式请严格按照开关背面的接线示意图操作。

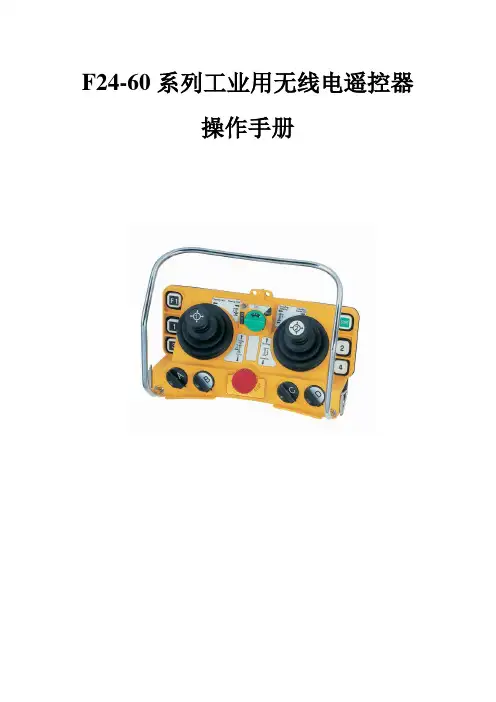

F24-60系列工业用无线电遥控器操作手册F24-60安装及操作说明书保固质量保证禹鼎公司保证本产品出厂时，完全符合其所公布之各项规格，只要适当地安装,都可以正常使用，但是禹鼎公司并不保证本产品的操作是亳无中断或零错误。

保证期间本产品自出厂日起享有一年的保固期，保证客户在一年内不会有任何产品上的问题，若在保固期间内，只要证明产品质量有瑕疵，禹鼎公司愿意维修。

任何需要修护的产品都必需送往禹鼎公司指定的服务处，该客户必须负担产品运往服务处的单程运费，而禹鼎公司的服务处在保证期间内将会负担回程费用，寄还该产品。

未包含事项前述的保证范围，并未包含按键、继电器、保险丝、电池等损耗性零件或是装机错误所造成的基板损坏等，且未包含因客户不当使用、维修不足、操作环境规格的忽略、未经许可的变更、错误的使用或客户自行设置接口而造成之故障。

备注◎前述之保证事项,并无其它明述或隐含的保固事项。

◎保固所提供的赔偿是客户唯一的赔偿，禹鼎公司并不负任何直接、间接、特殊、意外或因果的损毁责任。

注意事项一般注意事项◎未经专业训练之人员，不得拆开本机器，否则可能损坏。

◎使用后天车总电源应关闭，以切断接收机电源，并将发射器之钥匙开关拔除。

◎天车应有总电源继电器、极限开关，及其它安全性设施。

安装注意事项(一)接收机安装位置必须远离变频器、马达及其连接电缆越远越好以避免接收机受到噪声之干扰。

安装注意事项(二)接收机不可安装于电控箱内，正确之安装方式是将接收机固定于电控箱顶部(或外部)之适当位置，然后再将接收机输出电缆穿入电控箱内做适当之接线。

紧急状况之处理当紧急状况出现时，请依下列步骤处理，并立刻通知经销商。

1.按下STOP紧急停止按键。

2.将发射机之钥匙开关拔除。

3.关闭天车总电源。

4.通知经销商，找出原因。

平常操作1. 将电量饱满之AA 型(5号)电池四颗放入电池盒内。

2. 依正确方向将电池盒放入发射器之电池放置区内，并锁上电池盖。

3. 放置钥匙开关于发射器上后转至ON 的位置。

F24-60系列工业用无线电遥控器操作手册F24-60安装及操作说明书保固质量保证禹鼎公司保证本产品出厂时，完全符合其所公布之各项规格，只要适当地安装,都可以正常使用，但是禹鼎公司并不保证本产品的操作是亳无中断或零错误。

保证期间本产品自出厂日起享有一年的保固期，保证客户在一年内不会有任何产品上的问题，若在保固期间内，只要证明产品质量有瑕疵，禹鼎公司愿意维修。

任何需要修护的产品都必需送往禹鼎公司指定的服务处，该客户必须负担产品运往服务处的单程运费，而禹鼎公司的服务处在保证期间内将会负担回程费用，寄还该产品。

未包含事项前述的保证范围，并未包含按键、继电器、保险丝、电池等损耗性零件或是装机错误所造成的基板损坏等，且未包含因客户不当使用、维修不足、操作环境规格的忽略、未经许可的变更、错误的使用或客户自行设置接口而造成之故障。

备注◎前述之保证事项,并无其它明述或隐含的保固事项。

◎保固所提供的赔偿是客户唯一的赔偿，禹鼎公司并不负任何直接、间接、特殊、意外或因果的损毁责任。

注意事项一般注意事项◎未经专业训练之人员，不得拆开本机器，否则可能损坏。

◎使用后天车总电源应关闭，以切断接收机电源，并将发射器之钥匙开关拔除。

◎天车应有总电源继电器、极限开关，及其它安全性设施。

安装注意事项(一)接收机安装位置必须远离变频器、马达及其连接电缆越远越好以避免接收机受到噪声之干扰。

安装注意事项(二)接收机不可安装于电控箱内，正确之安装方式是将接收机固定于电控箱顶部(或外部)之适当位置，然后再将接收机输出电缆穿入电控箱内做适当之接线。

紧急状况之处理当紧急状况出现时，请依下列步骤处理，并立刻通知经销商。

1.按下STOP紧急停止按键。

2.将发射机之钥匙开关拔除。

3.关闭天车总电源。

4.通知经销商，找出原因。

平常操作1. 将电量饱满之AA 型(5号)电池四颗放入电池盒内。

2. 依正确方向将电池盒放入发射器之电池放置区内，并锁上电池盖。

3. 放置钥匙开关于发射器上后转至ON 的位置。

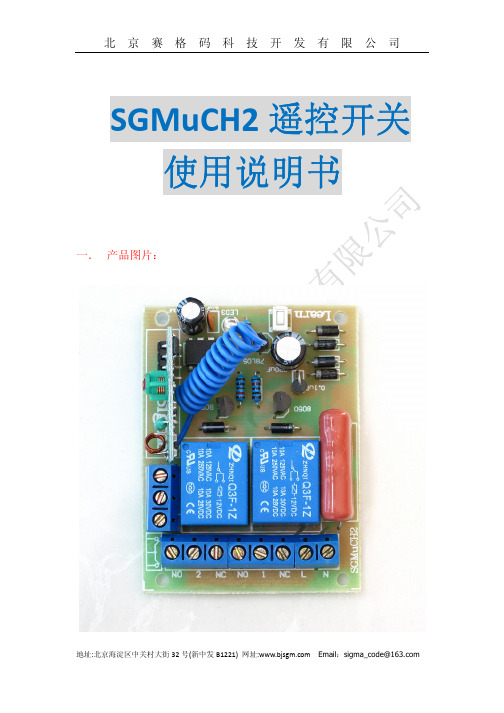

北 京 赛 格码 科 技 开发 有 限 公司SGMuCH2 遥控开关 使用说明书一． 产品图片：地址:北京海淀区中关村大街 32 号(新中发 B1221) 网址:Email：sigma_code@北 京 赛 格二. 产品简介：码 科 技 开发 有 限 公司本产品有 2 路控制输出口，由继电器控制交、直流的通断，可控制的设备及电机的启、停、 正反转或开关的通、断转换。

有三种工作状态可自由设定(互锁、非锁、自锁），由单片机 解码、记忆存储编码信息。

智能学习地址码及按键码，使用非常方便。

典型应用于多路电动 门、窗、起吊设备，工业控制，安防行业等领域，与遥控器配套使用可组成一套完整的无线 智能型遥控系统，用途十分广泛.三.基本参数：1> 工作电压：交流 220V/直流 12V 2>静态电流：≤10mA3>工作电流：50～200mA4>工作频率：315MHz5>工作状态：互锁/非锁/自锁（自由设定并随机保存） 6>控制路数：2 路独立开关，1 路电机正反转7>触点电流：10A8>遥控开关电路外型尺寸：62×51×18mm9>工作温度：-10℃～+50℃10>应用领域：遥控电动门、窗、开关、安防等遥控领域.地址:北京海淀区中关村大街 32 号(新中发 B1221) 网址:Email：sigma_code@北 京 赛 格码 科 技 开发 有 限 公司四．使用及说明： 1>按钮操作 1>按钮操作：设学习操作按钮一只，LED 工作状态指灯一只， 按钮操作 如下图所示。

A． 短按操作(按下小于5秒抬起)按钮可以轮流切换到点动、 短按操作(按下小于5秒抬起)按钮 互锁及自锁工作状 态，同时，由LED指示灯指示所设定的当前工作状态: a) 短按操作按钮一下，LED闪亮一次，点动工作模式 b) 再次短按操作按钮一下，LED闪亮二次，互锁工作模式 c) 再次短按操作按钮一下，LED闪亮三次，自锁工作模式 d) 再次短按，重复a操作。

2路4工作方式的学习型无线遥控开关使用说明书（2007版本）2路4种工作方式选择的无线遥控开关是我公司根据用户要求推出的一款人性化、理想化的实用无线控制装置。

学习功能方便用户更换遥控器，更方便用户通过学习按键的顺序来更换输出端口；有4工作方式的自由设置，更方便用户用于不同的场合和不同控制功能，扩大了应用范围，增大了应用灵活性。

本无线遥控开关不但适应本公司的普通和加强型无线遥控发射器，而且兼容市场上的各种固定编码的无线遥控发射器。

其接收板不但适用于遥控发射器与接收板一对一操作，而且能够实现一个遥控器来控制多块接收板的组合控制。

本遥控开关如果使用4路遥控发射器操作时，不但可以设置成两个按键功能并联控制一路操作，将遥控器的按键开关使用寿命提高两倍，而且可以设置成独立的开按键和独立的关按键，更适应不同的使用习惯的人操作。

输出方式中的单稳态输出和暂态非锁输出，可以电控锁，以及中间继电器的开关操作。

电路输出具有常闭、常开两种输出方式也方便了用户不同用途的选择。

该无线遥控开关广泛应用到家庭中，工业控制中，对于学生学习自动化控制，启迪开发思路也是一个良好的教具。

一、2路4工作方式选择的无线遥控开关的控制分布图家庭使用建议使用的遥控器：（理由：2按键遥控器与4按键遥控器的价格相同或基本相同）二、学习与设置：在无线遥控接收板未通电之前按下学习开关，接通电源，状态指示灯点亮，松开学习按键开关，状态指示灯保持点亮。

先学习的按键控制第一路，后学习的按键控制第二路。

一般用户按数字的顺序进行学习或者按字母的顺序进行学习。

如果你使用的是2按键遥控器，当按下一个按键后，状态指示灯闪烁一次，表示此时第一路学习完毕，按下第二个按键后，状态指示灯闪烁两下，表示第二路操作学习完毕。

因为本接收板有四种工作方式需要选择，你再次重复上面的操作，按一次第一按键，再按一次第二按键。

之后学习状态指示灯快速闪烁数次后，仍然保持点亮状态，表示此时已经进入了该接收板工作方式的学习状态。

二路无线遥控开关使用说明和使用范围86型二路路无线遥控墙壁开关接线方式请照如下图进行用户说明：1．将本产品接入电源后，请按下所述配好遥控器。

2．两路以上的产品，如果出现遥控或手控其中某一路时，关闭了所有灯具，请检查这路灯具是否损坏。

并请及时更换灯具或不用这路即可3．对于两路以上的产品，可以只使用其中任意一路。

供电不分主次。

4．对于灵敏度非常高的节能灯具，建议使用多路开关，有效减少待机电源，可以避免出现灯具在夜间有微弱闪光出现。

请注意：切勿将火线和零线一起接入本产品！！！否则会立即烧坏本产品！一、功能简介：1、清零操作（也即遥控开关初始化）：在灯具为灭的状态下，长按遥控开关任意手控按键20秒以上，则清零对应的遥控功能，灯闪动几下表示清除完毕。

其余路数以此类推。

2、第一路开关遥控器配置：按一下第一路开关上的手控键（10秒以上），待负载灯具点亮后再松手，再按下遥控器任意键2秒左右不放，至该负载灯灯闪,表示学习成功，然后再放开按键即可。

如果6秒内没有按遥控器,6秒后,这次学习无效,是普通按键功能。

注：只要有一路学习过的遥控器(按键)将不能学习其它路，如果是重复的遥控器(按键)学习无效！3、体操作流程：按下手控键—延时10秒以上—灯亮放开—再按遥控器任意键—持续2秒—灯闪—再放开－学习完成；如不能学习，请重复以上操作。

4、上述操作步骤，配置好各路遥控键；5、配遥控器：重复上述步骤，最多可以学习10个遥控器，超过10个，则第一个被删除。

二、操作方法：1、手动控制：轻按开关上某一键，则对应的灯亮，再按一次则灯熄灭。

2、遥控控制：按下上面学习好的遥控器按键，则对应的灯亮，再按一次则灯灭。

3、含总开总关功能（只限十二键的遥控器），当学习好该12键遥控器后，默认第11键为全开，第12键为全关。

（待选）三、本产品特点：1、单火线控制，直接替换原有墙壁普通机械开关，不用改动任何线路；2、采用进口原装欧姆龙高档继电器，更长的使用寿命；3、采用纯铜接线柱子，方便接线；4、采用智能MCU系统，用户更方便遥控器的选配5、超低的待机功能，待机时灯具无闪烁现象；6、设有过流过压保护，并在抗干扰方面有非常良好的表现；7、兼容启辉器式日光灯，不必接电容电阻等配件；8、上电时间短，节能灯具约1秒左右，启辉器式日光灯约2-3秒；9、采用多路供电技术，待机功耗更小，并且供电不分主次，有效避免了有一路灯具损坏而导致整个产品不能使用的情况发生；10、设有掉电自恢复功能。

2.4g无线遥控器jf24e-tx无线收发模块2.4G 无线遥控器及配套接收模块JF24E-TX/RX 技术规格书V03版本（多发1收）V02版本（多收1发）【功能介绍】JF24E-TX 是一款内含遥控程序的高端大方的2.4G 无线遥控器，是安阳市新世纪电子研究所在JF24D-TX/RX 遥控模块的功能基础上开发的带外壳的低功耗2.4G 遥控器。

遥控器内部已经烧写2.4G 的基本程序及遥控对码程序，不需要做任何编程即可和接收模块配套使用。

遥控器采用一粒CR2032纽扣电池供电，按一次按键自动连续发射1秒后进入休眠状态，不再消耗电流。

遥控器有5个发射按键，对应接收模块的5个输出端口，遥控器面板上有一个发射状态LED 指示，亮度降低需要更换电池。

JF24E-RX 是遥控器配套的低功耗接收模块，接收模块已经烧写与遥控器配套的遥控程序，遥控器必须和接收模块对码后才能遥控，断电自动保存密码，不需要重新对码。

接收模块具有5个输出端口，可以分别输出5路控制信号电平，平时输出端口为0电平，收到发射信号输出为高电平，输出能力可驱动一只LED ，如需驱动更大功率负载需要加功率驱动管。

模块具有2种输出状态选择，可以选择锁存或者非锁存模式。

5路输出可以独立工作也可以同时工作互不干扰。

遥控器采用2键自动对码方式，接收模块上电3秒内按下遥控器对码按键即可完成对码。

模块采用芯片唯一的ID 地址对码，V03版本一个接收器可以配多个遥控器（不限制数量），如果丢失遥控器可以购买新的遥控器对码一次即可使用。

V02版本是一个遥控器可以控制多个接收器（不限制数量）。

每个接收器可以输出5路控制信号。

接收模块为低功耗设计，平时处于休眠与唤醒的省电模式，平均消耗0.1mA 电流，比超外差接收模块消耗的电流小几十倍，由于接收模块启用休眠模式，输出反映速度及输出时间会出现最大1-2秒的延迟，对于遥控产品完全可以忽略这个延迟时间。

接收模块体积小，功耗低，无任何外围零件，无需编程即可嵌入各种遥控主板实现控制，使用非常方便简单。

一、二、四路工业无线遥控开关使用说明一、 适用范围1、工程机械2、照明设备3、工业电器4、电动大门5．起重机6．电动葫芦二、功能单稳：按遥控器启动键，接收板启动继电器吸合；松开启动键，接收板启动继电器释放；（功能为购买时选定）该控制器是单稳控制模式。

其它键功能同上。

双稳：按一下遥控器启动键，接收板启动继电器吸合；再按一下遥控器启动键，接收板启动 继电器释放；其它键功能同上。

（功能为购买时选定）互锁：按一下遥控器启动键，接收板启动继电器吸合；再按一下遥控器停止键，接收板启动继电器释放，接收板停止继电器吸合，依次类推。

单稳/双稳并存功能：可按客户要求订做，例如两路双稳，另两路为单稳单稳/双稳/互锁并存功能：可按客户要求订做。

注：双稳或单稳功能具有 0.5秒延时功能，有效的克服继电器火花干扰，防止继电器频闪。

使遥控开关工作性能更加稳定可靠！三、 特点KW-2/4PC-100X型工业无线遥控开关接收主机采用高级防水塑料外壳可安装在户外，超外差 高灵敏度接收模块，学习型解码芯片免去人工对码，内置直流开关电源能虑除外来电源杂波对 接收机的干扰适应电源范围更宽，抗干扰电路有效的克服继电器触点火花的干扰使其工作更 稳定，继电器无源触点输出使用更为灵活方便。

四、接收器技术参1、 体 积：120 X 90 X 55mm2、 重 量：200g3、 使用温度：-10-40度4、 工作电压： AC220、380V、110V、24V、12V（购买时选定）本产品为AC380V，5、 工作频率：315/433MHz6、 接收方式：超外差7、 触点电流：220V 5A8、 输出方式：无源常开\常闭输出9、 遥控状态：单稳10、 遥控通道：4路（有2路备用）五、通过外接交流接触器控制电机启动停止接线示意图如下图所示，具有自锁功能的电机控制线路，当起动电动机时合上电源开关Q，按下起动按钮酗SB1，接触器KM线圈有电，KMJ主触点闭合使电动机M运转；松开SB1，由于接触器KMJ常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。
