沉井基础施工方法引言:沉井基础是建筑工程中常见的基础形式之一。
它通常用于建筑物的地下部分,为上部结构提供承载和稳定的支撑。
沉井基础施工方法的正确选择和实施对于保证建筑物的稳定性和安全性至关重要。
本文将介绍沉井基础的常见施工方法及其步骤。
一、立井施工方法1.选址和准备在进行沉井基础施工前,需要仔细选择井的位置,并且确保井口周围没有其他设施和障碍物。
然后,需要对选定的位置进行挖掘,一般要深入土层中达到基础所需的深度。
2.钻井施工钻井是立井施工的关键步骤。
钻井的目的是将土壤挖掘出来,为后续的井施工创造条件。
常用的钻井方法有手动钻孔和机械钻孔。
在进行钻井时,需要注意安全措施,例如佩戴防护装备和小心处理地下管道等。
3.井筒施工井筒施工是指在钻井完成后,将井筒放入钻孔中。
井筒的材质通常为钢筋混凝土或钢材。
井筒的尺寸应根据建筑物的需求进行设计,并确保与地下水位以及土壤的性质相适应。
4.地下水处理当施工过程中遇到地下水时,必须采取措施将其排出。
根据实际情况,可以使用抽水泵或开挖防水措施来控制地下水位。
5.填料或灌浆填料或灌浆是为了填补井筒与土壤之间的空隙,以增加基础的稳定性。
填料材料可以选择砂土、砾石或混凝土。
填料或灌浆的方式可以通过压力喷射或人工灌注来完成。
二、挖井施工方法1.选址和准备与立井施工一样,选址和准备也是必要的步骤。
在挖井施工中,必须确定井的位置,并确保井口周围没有障碍物。
2.挖井挖井是挖井施工的核心步骤。
挖井可以使用手动挖掘或机械挖掘,具体取决于工程的规模和要求。
在挖井过程中,需注意土体的均匀清理和作业人员的安全。
3.井壁排水和支护挖井施工中,土壤的松动会导致井壁塌方和水的渗入。
为了避免这种情况,需要采取井壁排水和支护的措施。
井壁排水可通过排水管或泵进行,支护则可使用支撑材料如钢支撑或混凝土衬砌。
4.井底处理挖井至预定深度后,需要对井底进行处理,以保证基础的稳定性。
常用的处理方式包括井底加固和地下水处理。
第1篇一、工程概况本工程位于我国某城市,项目占地面积约10万平方米,总建筑面积约20万平方米。
工程包括住宅、商业、办公等多种功能,建筑高度最高为30层。
基础设计采用沉井基础,沉井直径为8米,深度为10米。
为确保施工质量和安全,特制定本沉井基础施工方案。
二、施工准备1. 施工组织设计(1)成立以项目经理为组长,技术负责人、安全负责人为副组长,各专业工种负责人为成员的施工领导小组。
(2)明确各专业工种负责人职责,确保施工过程中各项工作的顺利进行。
2. 施工材料及设备准备(1)材料:钢筋、混凝土、模板、沉井材料等。
(2)设备:挖掘机、装载机、混凝土搅拌机、泵车、汽车吊、施工电梯等。
3. 施工人员准备(1)组织专业施工人员进行技术培训,提高施工人员的技术水平。
(2)对施工人员进行安全教育,提高安全意识。
三、施工工艺1. 沉井制作(1)场地平整:将施工现场平整,确保场地平整度达到施工要求。
(2)基础施工:根据设计图纸,进行基础施工,确保基础稳固。
(3)模板安装:按照设计要求,安装沉井模板,确保模板牢固、严密。
(4)钢筋绑扎:按照设计要求,进行钢筋绑扎,确保钢筋间距、间距、形状符合要求。
(5)混凝土浇筑:采用泵车进行混凝土浇筑,确保混凝土密实、均匀。
2. 沉井下沉(1)沉井注水:在沉井顶部设置注水口,通过注水使沉井下沉。
(2)下沉控制:在沉井下沉过程中,严格控制下沉速度,确保沉井均匀下沉。
(3)下沉观测:定期对沉井下沉情况进行观测,确保沉井下沉符合设计要求。
3. 沉井接底(1)接底处理:在沉井底部设置接底板,接底板厚度根据地质情况确定。
(2)接底施工:按照设计要求,进行接底施工,确保接底板与沉井底部紧密结合。
4. 沉井抽水及封底(1)抽水:在沉井底部设置抽水口,通过抽水将沉井内积水排出。
(2)封底施工:在沉井底部设置封底板,确保封底板与沉井底部紧密结合。
四、施工质量控制1. 材料质量控制:严格按照国家相关标准,对进场材料进行检验,确保材料质量符合要求。
2024年桥涵沉井基础工程施工安全操作要点1、桥涵沉井基础施工方法(1)就地浇筑沉井法:用于旱地沉井基础。
施工时先对场地整平夯实,如土质松软,应在其上铺垫0.3~0.5m厚砂垫层。
若沉井重量较大,场地承载力又较低时,可沿沉井底节刃脚下较紧密铺设一层垫木(垫木要求与数量求算见下页),以加大沉井支承面积。
(2)筑岛沉井法:当水深在3~4m以内,流速(考虑筑岛后影响)较小时,可用筑岛法。
筑岛材料应用砂类土、砾石、较小卵石等,不得用粘土、淤泥、泥炭和黄土类土填筑。
四周应留有护道,宽度一般>2m,岛面标高应高出施工期最高水位0.5m(无围堰时应高出0.75~1.0m)。
(3)浮运沉井法:当水流较深,围堰筑岛施工困难较多时,可用浮运沉井法。
沉井在岸边修筑后,利用滑道或其他方法下水浮运到墩位。
浮运沉井有采用钢筋混凝土沉井、钢丝网水泥沉井和钢壳沉井等几种。
(4)下沉除土法:沉井下沉主要是通过从井孔除土,清除刃脚正面阻力及沉井内壁摩擦阻力后,依靠自重下沉。
井内除土方外可分为排水开挖和不排水开挖。
不排水除土的方法是抓土、吸泥等,施工时应根据土质和设备情况参考下表选用。
(5)排水挖土下沉法:在稳定土层中且渗水量不大(即沉井底面积渗水量每小于1m3/h排水时不致产生流砂现象),可采用排水下沉。
此法劳动条件好,挖土准确,容易控制和纠偏,沉至标高后,能直接检查基底,亦可进行干封底。
(6)不排水挖土下沉法:当沉井内有大量涌水或大量翻砂,土质结构不稳定,不排水或排水需要较多设备和时间时,则宜采用不排水除土下沉法。
水中除土的方法选择见前页。
2、桥涵施工沉井下沉注意要点沉井施工技术比较复杂,施工难度大,环境条件差,因此,应特别注意施工。
为避免出现安全事故,沉井下沉时,应注意以下要点:①正确掌握土层情况。
在下沉过程中,应做好下沉测量记录,随时分析和检验土的质量与沉井重量关系。
②沉井在正常下沉时,应均匀除土,不使内隔墙底部受到底土顶托。

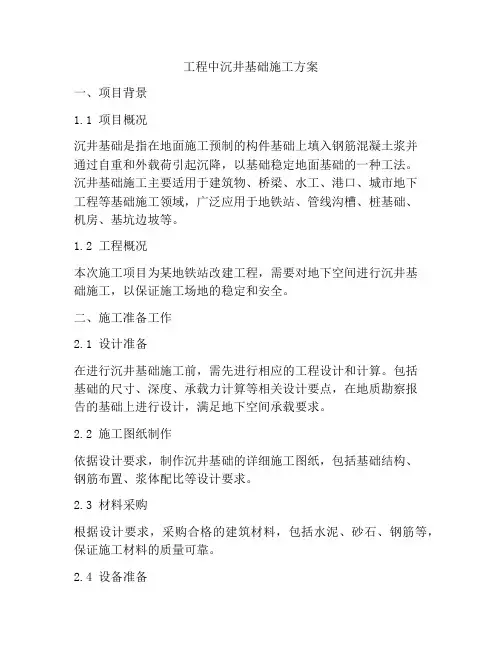

工程中沉井基础施工方案一、项目背景1.1 项目概况沉井基础是指在地面施工预制的构件基础上填入钢筋混凝土浆并通过自重和外载荷引起沉降,以基础稳定地面基础的一种工法。
沉井基础施工主要适用于建筑物、桥梁、水工、港口、城市地下工程等基础施工领域,广泛应用于地铁站、管线沟槽、桩基础、机房、基坑边坡等。
1.2 工程概况本次施工项目为某地铁站改建工程,需要对地下空间进行沉井基础施工,以保证施工场地的稳定和安全。
二、施工准备工作2.1 设计准备在进行沉井基础施工前,需先进行相应的工程设计和计算。
包括基础的尺寸、深度、承载力计算等相关设计要点,在地质勘察报告的基础上进行设计,满足地下空间承载要求。
2.2 施工图纸制作依据设计要求,制作沉井基础的详细施工图纸,包括基础结构、钢筋布置、浆体配比等设计要求。
2.3 材料采购根据设计要求,采购合格的建筑材料,包括水泥、砂石、钢筋等,保证施工材料的质量可靠。
2.4 设备准备准备施工所需的施工机械设备,包括搅拌机、泵车、起重机等设备,以满足施工需要。
2.5 施工人员配备配备具备专业证书和一定工作经验的施工人员,包括工程师、技术工人等,确保施工人员具备相关工程经验和技术能力。
2.6 安全防护措施制定安全施工方案,包括安全隐患排查、施工现场围挡搭设、施工作业人员安全教育等,确保施工中安全生产。
三、施工工艺3.1 地表准备施工前,对施工场地进行清理,清除施工区域的杂物和垃圾,保证施工场地的整洁和安全。
3.2 沉井安装进行地表挖掘和构筑,将沉井构件置入施工场地并调整位置,确保沉井的水平和垂直,进行初次定位。
3.3 钢筋施工将按照设计要求预埋在地下的钢筋吊装到位,包括沉井顶板的横向和纵向钢筋构造。
3.4 浆体灌注采用搅拌机将预先配制好的水泥、砂、碎石等材料调配成浆体,并通过泵车将浆体灌注到沉井内,确保浆体充填均匀。
3.5 沉降及养护施工结束后,根据设计要求进行养护,等待浆体自重沉降至设计要求的高度。
