本体着色玻璃与镀膜玻璃

镀膜玻璃基础知识培训一、产品分类及产品代号1、产品分类：1）按厚度分：3，4，5，6，8，10，12mm ，15mm等类。

2）按颜色分：灰，银灰，银，金，茶，蓝，蓝绿，绿，浅蓝等颜色。

3）按等级分：优等品和合格品。

4）按基片分：透明玻璃、本体着色玻璃。

5）按原片加工方式分：普通热反射镀膜玻璃，钢化热反射镀膜玻璃和热增强热反射镀膜玻璃，离线热弯镀膜玻璃，离线钢化镀膜玻璃和离线热增强镀膜玻璃。

6）按性质分可以分为阳光控制镀膜玻璃、低辐射镀膜玻璃LOW-E。

2、玻璃基片及其代号1）根据所用玻璃基片的不同，其基片的分类及代号如下：1 –透明浮法玻璃2 –绿色着色玻璃3 –灰色着色玻璃4 –茶色着色玻璃5 –蓝色着色玻璃6 –蓝绿色着色玻璃7 –天蓝色着色玻璃2）相同型号或颜色的玻璃基片来自不同厂家或同一厂家不同的着色原片时，在产品代号的最末加一个英文字母来区别。

3、产品代号1）产品代号为五部分的紧密排列，分别表示产品生产厂家、反射特征、基片类型、生产工艺编号和基片生产厂家或特性。

2）第一部分用一个大写英文字母“C”表示南玻集团产品。

如CCS108S3）第二部分两个大写字母表示以透明玻璃为基片时，产品呈现的反射色特征及成膜性质。

4）第三部分用一个阿拉伯数字表示基片的分类。

5）第四部分数字表示产品以6mm透明玻璃为基片时，该颜色的透过率。

6）第五部分用一个大写字母表示基片的生产厂家或特性。

如S表示南玻的白玻。

F表示F绿玻。

如CSY208F中的C表示南玻产品，SY表示灰色产品。

2表示绿色着色玻璃，08表示该产品的透过率在8%。

F代表F绿原片。

二、从膜代号上怎样区分阳光控制玻璃和LOW-E镀膜玻璃？整体来讲，阳光控制玻璃的膜代号是英文字母和数字直接连在一起的，中间没有“—”符号，（但老的膜代号是不带C的英文字母+“—”+数字构成，如TBG-20）。

LOW-E镀膜玻璃的膜代号是英文字母+数字+“—”+数字构成，如CEF16-49S/TS。

建筑安全玻璃相关规定要求通过对比《建筑玻璃应用技术规程》JGJ113-2009、四部委联合下发的《建筑安全玻璃管理规定》、《铝合金门窗工程技术规范》JGJ 214-2010、《塑料门窗工程技术规程》JGJ103-2008、《建筑装饰装修工程质量验收规范》GB50210-2001等规范标准，就安全玻璃相关规定要求总结如下：一、门窗中常用玻璃种类：平板玻璃、中空玻璃、真空玻璃、钢化玻璃、夹层玻璃、夹丝玻璃、着色玻璃、镀膜玻璃、压花玻璃等。

二、安全玻璃1、安全玻璃：是指符合现行国家标准的钢化玻璃、夹层玻璃及由钢化玻璃或夹层玻璃组合加工而成的其他玻璃制品，如安全中空玻璃。

单片半钢化玻璃（热增强玻璃）、单片夹丝玻璃不属于安全玻璃。

解释：安全中空玻璃是指组成安全中空玻璃的两片或多片玻璃应都是安全玻璃。

单片半钢化玻璃因碎片过大，破坏时不具有安全性，夹丝玻璃因不能满足霰弹袋试验、落球试验的要求，都不属于安全玻璃之列。

2、安全玻璃的最大许用面积应符合表1的规定。

表 1安全玻璃最大许用面积注：本表摘自《建筑玻璃应用技术规范》JGJ113-20093、安全玻璃的选用，见表2注：本表摘自《建筑玻璃应用技术规范》JGJ113-20094、有框平板玻璃、真空玻璃、夹丝玻璃的最大许用面积应符合表3的规定三、必须使用安全玻璃的情形综合国家发改委、建设部、质检总局和工商总局联合发布的《建筑安全玻璃管理规定》（发改运行［2003］2116号）及国家发改委经济运行局高秀英处长对部分条文的解读、《建筑玻璃应用技术规程》JGJ113-2009、《铝合金门窗工程技术规范》JGJ 214-2010、《塑料门窗工程技术规程》JGJ103-2008、《建筑装饰装修工程质量验收规范》GB50210-2001等规范标准的要求，下列部位必须使用安全玻璃：（1）有框门玻璃、无框门玻璃；解释：《建筑玻璃应用技术规程》JGJ113-2009第7.2.1条规定，有框门不论玻璃大小均须采用安全玻璃；无框玻璃公称厚度不应小于12mm的钢化玻璃。

对建筑玻璃幕墙节能措施的探讨摘要：本文通过了建筑玻璃的种类,简单介绍了玻璃幕墙对节能的影响，并提出建筑玻璃幕墙的几种节能措施。

关键词:玻璃幕墙；节能；措施1 节能型玻璃幕墙的设计原则1、科学性:需综合、全面权衡各因素,充分考虑其功能、性能等诸多方面,合理选型(幕墙的型式和窗墙面积比)、选材和构造。

幕墙的传热系数由建筑物的外形和所处地区的气候条件、型材的传热系数和玻璃的传热系数等综合确定。

2、适用性:结合环境因素与项目的具体情况,参照标准规定与地方要求,认真落实国家有关节能政策,同时要处理好建筑低能耗与高舒适度的关系。

3、经济性:建筑玻璃幕墙只是建筑围护结构的一部分,只是建筑节能的一个方面,节能的考虑需全盘考虑,只有达到节能与经济的统一才能体现节能的作用与价值。

4、进行幕墙热工设计时,必须对其复杂的传热过程和传热方式进行分析和研究。

2 建筑节能玻璃的种类目前，国内外推广使用的节能玻璃主要有吸热玻璃、镀膜玻璃、中空玻璃、真空玻璃、光电玻璃等。

吸热玻璃。

吸热玻璃是一种能够吸收太阳辐射的平板玻璃，包括本体着色和表面镀膜两类：本体着色吸热玻璃是在无色透明平板玻璃中加入特殊着色剂，采用浮法、垂直引上法、平拉法等工艺生产；表面镀膜吸热玻璃是在玻璃表面喷镀吸热的氧化物薄膜形成的吸热玻璃。

吸热玻璃能把太阳能吸收转化为热能，然后通过导热、对流和辐射的形式把热能散发出去，从而减少了进入室内的太阳能，降低了空调制冷费用。

镀膜玻璃。

镀膜玻璃通常是在玻璃表面镀上一层金属薄膜，改变玻璃的投射系数和反射系数，它可以与中空玻璃、真空玻璃结合起来使用。

近年来发展起来的镀膜低辐射玻璃，对380—780mm的可见光具有较高的透射率，可以保证室内的能见度，同时对红外光具有较高的反射率，达到保温节能的效果。

中空玻璃。

中空玻璃中间充灌氪、氩或者空气，其中导热系数很低，具有良好的保温性能。

然而，我国目前中空玻璃的使用普及率不足百分之一。

中空玻璃是实现玻璃幕墙节能的重要途径。

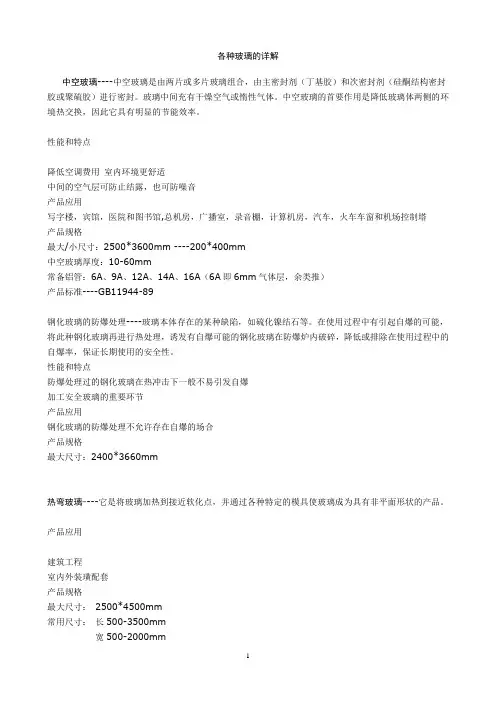

各种玻璃的详解中空玻璃----中空玻璃是由两片或多片玻璃组合，由主密封剂（丁基胶）和次密封剂（硅酮结构密封胶或聚硫胶）进行密封。

玻璃中间充有干燥空气或惰性气体。

中空玻璃的首要作用是降低玻璃体两侧的环境热交换，因此它具有明显的节能效率。

性能和特点降低空调费用室内环境更舒适中间的空气层可防止结露，也可防噪音产品应用写字楼，宾馆，医院和图书馆,总机房，广播室，录音棚，计算机房，汽车，火车车窗和机场控制塔产品规格最大/小尺寸：2500*3600mm ----200*400mm中空玻璃厚度：10-60mm常备铝管：6A、9A、12A、14A、16A（6A即6mm气体层，余类推）产品标准----GB11944-89钢化玻璃的防爆处理----玻璃本体存在的某种缺陷，如硫化镍结石等。

在使用过程中有引起自爆的可能，将此种钢化玻璃再进行热处理，诱发有自爆可能的钢化玻璃在防爆炉内破碎，降低或排除在使用过程中的自爆率，保证长期使用的安全性。

性能和特点防爆处理过的钢化玻璃在热冲击下一般不易引发自爆加工安全玻璃的重要环节产品应用钢化玻璃的防爆处理不允许存在自爆的场合产品规格最大尺寸：2400*3660mm热弯玻璃----它是将玻璃加热到接近软化点，并通过各种特定的模具使玻璃成为具有非平面形状的产品。

产品应用建筑工程室内外装璜配套产品规格最大尺寸：2500*4500mm常用尺寸：长500-3500mm弧长半径比：0.2<弧长/半径<0.7其他规格：定制模具热反射玻璃----在线镀膜----当玻璃在锡槽成形过程中，以热分解的方法在玻璃的表面镀上一层硅质薄膜，这样最终的玻璃产品具有较高的光反射率并具有银色的镜面外观，从室内向室外观察则呈现茶色（以透明玻璃为基片），而且这种玻璃的膜层十分牢固，不易脱落，能够进行各种热处理的加工。

采用这种产品也能提高室内空调的功效，降低能耗，并且使建筑物更加美观，热反射玻璃可以透明玻璃为基片，也可以本体着色玻璃为基片。

节能建筑玻璃的选用现代建筑对玻璃的要求越来越高，主要是节能性、安全性、舒适性、装饰性、防火性等诸方面，目前现代化的玻璃企业可以将这些要求通过一定的工艺过程及不同的玻璃组件一体化予以解决。

一、玻璃的节能性选择节能既是国家政策法规的取向，也涉及建设单位切身利益，玻璃能耗己占建筑物围护结构能耗的70%以上，因而选用节能玻璃是建筑物节能的关健，不节能的玻璃在以后长期的使用中会产生惊人的制冷及取暖能耗，造成巨额的能耗费用，并会严重影响建筑的舒适性。

玻璃的能耗仅来自于太阳辐射能耗与传热能耗。

一是太阳辐射热能造成的能耗 太阳热辐射可能造成建筑能耗，也可能节约采暖费用。

如果：夏季制冷能耗﹥冻季采暖能耗，则限制太阳辐射进入室内；如果：夏季制冷能耗﹤冻季采暖能耗，则尽可能多地让太能进入室内。

在严寒地区，太能辐射进入室内有利于节能；但在天津及环渤海地区，太阳辐射热的透过会造成建筑的能耗，玻璃对太阳辐射热透过的阻挡作用叫遮阳性，也叫隔热性，不同的玻璃遮阳能力有很大的差异。

定量衡量玻璃遮阳能能力的参数是遮阳系数，用SC值来表示，SC值越低，太阳辐射进入室内越少，玻璃越节能。

如：6mm+12+6mm无色中空玻璃的SC值为0.81，而6mmF绿LOW-E+12+6mm的SC值最低可以降到0.24。

所幸的是，LOW-E玻璃可以通过对膜层的设计使之高透过或低透过。

二是因室内外温差形成的热量传导造成的能耗 玻璃的热传导总是造成建筑物的能耗，夏季将室外的热量传入室内造成致冷能耗的增加；冬季则将室内的热量传出室外，造成采暖费用的增加，因此玻璃的传热能力总是越低就越节能。

玻璃对温差传热的阻挡能力叫保温性能。

衡量玻璃传热能力的参数是玻璃的传热系数（U值），传热系数越低玻璃的性能越好。

而玻璃传热系数又与玻璃辐射率有关，辐射率越低，则玻璃传热系数越低。

无色玻璃的遮阳性能与传热性能是最差的玻璃，以无色玻璃为基准，常见的不同建筑玻璃遮阳性能与保温性能的比较如下：品种性能无色玻璃阳光控制镀膜玻璃在线LOW-E玻璃离线LOW-E玻璃保温性差差良优遮阳性差优差优1．无色普通玻璃 是遮阳性、保温性最差的玻璃，是最不节能玻璃。

随着现代建筑采用玻璃幕墙的兴起，由于镀膜玻璃的点缀使建筑物绚丽多彩、明亮大方,并具有节能降耗作用，这些优点得到广泛公认，但引来幕墙玻璃“光污染”、安全性等系列问题，其中安全性备受瞩目！不合格的幕墙的安全性主要集中于玻璃的脱落、玻璃破裂后的掉落。

玻璃脱落主要原因在于胶、双面贴等材料质量不过关、固化时间不够长、胶与玻璃不相容、打胶质量不过关、施工不规范、风和地震作用等，所以需在设计、采购、施工、监督这些方面进行把关，预防、杜绝玻璃的脱落。

但幕墙使用的玻璃,特别是镀膜玻璃使用过程中，出现破裂或出现裂纹的现象更为普遍，人们对此现象并不清楚，往往单纯地归罪于玻璃质量不好，并称之所谓"空中定时炸弹”，所以有必要对此现象的特征、成因和预防进行分析、探索，让公众对幕墙镀膜玻璃更为了解,使用更安心。

镀膜玻璃正常使用下不存在破裂，镀膜玻璃的破裂绝大部分属于热应力破裂。

阳光的强烈照射下，玻璃吸收阳光中辐射能，在玻璃体内转化为热能，使玻璃被照射部分温度相对升高而处于热膨胀状态，而处于铝框结构内部的玻璃边区却不能受到相同的太阳辐射或者阴影作用，散热不均，因此导致玻璃整体温度分布不均，产生内部热应力，玻璃中区的热膨胀对玻璃边区产生张应力，此张应力超过边区抗张强度，就会导致玻璃破裂，这种现象叫玻璃的热应力破裂。

由于镀膜玻璃吸热更为显著，吸收太阳辐射能的差异造成玻璃温差更大，热应力破裂现象较多。

相比之下，用于窗、明框幕墙的镀膜玻璃发生此现象比用于隐框幕墙更多。

下面针对镀膜玻璃热应力破裂的特征、原因和预防作进一步的论述。

1、热应力破裂的特征：破裂线与玻璃边缘成直角，从玻璃边缘或角部开始发生，并在距离玻璃或角部约50mm处分裂为两条或多条，形状为不规则曲折单线，向中间延伸，并通常在玻璃中区形成弧形线。

2、镀膜玻璃的本体吸收：玻璃经镀膜加工后，其化学性能基本无改变，但其物理性能却大大改变，尤其是光学性能和热学性能。

镀膜玻璃对太阳辐射能的吸收率远大于普通透明玻璃和本体着色玻璃，一般镀膜玻璃太阳能辐射能吸收率是普通透明玻璃、本体着色玻璃的数倍，所以在相同的使用条件下，镀膜玻璃的吸热比普通玻璃多得多，温度高得多，也就是说玻璃不同部分的温差相对大得多。
