Low-E玻璃颜色之观察
- 格式：ppt
- 大小：6.33 MB
- 文档页数：21
下载文档原格式
合集下载
在线Low-E镀膜玻璃膜层颜色变化与光学厚度的调整
在线Low-E镀膜玻璃膜层颜色变化与光学厚度的调整李清华1刘卫东彳马玉聪彳(1.中国耀华玻璃集团有限公司秦皇岛066000；2.秦皇岛耀华玻璃技术开发有限公司秦皇岛066000；3•河北省镀膜玻璃技术创新中心秦皇岛066000)摘要分析了在线Low-E颜色的调整方向，通过控制遮盖层厚度和折射率，通过控制功能层厚度，使整体颜色达到目标值。
关键词浮法玻璃；锡槽；色差；温度；厚度；折射率中图分类号：TQ171文献标识码：A文章编号：1003-1987(2021)02-0059-04Color Matching and Optical Thickness Adjustment of Film on On-line Low-E Coated GlassLI Qinghua1,LIU Weidong2,MA Yuchong3(1.China Yaohua Glass Group Co.,Ltd.,Qinhuangdao066000,China；2.Qinhuangdao Yaohua Glass Technology Development Co.,Ltd.,Qinhuangdao066000,China；3.Hebeiprovince coating glass technology innovation center Qinhuangdao066000,China) Abstract:The direction of color modulation of on-line low-E is analyzed.By controlling the thickness and refractive index of covering layer,and controlling the thickness of functional layer,the overall color tone can reach the target value.Key Words:float glass,tin bath,color difference,temperature,thickness,refractive index0引言光的颜色是否可以看见是由它的波长决定的。
镀膜玻璃性能参数介绍
?我公司以后的可钢化单银lowe其单片透过率初步定为607080这三种类型颜色为透明浅灰浅蓝色可见光透过率22可见光反射率可见光反射率?英方名称visiblelightreflectance或lightreflectance一般用ry表示?中空玻璃又可分为从室外侧观察时的反射率和从室内侧观察时的反射率二者不完全一样有时甚至有很大的差异
• 2、隔框类型不同其传热系数也不一样
• 3、中空厚度不同则U值也不同，一般来说厚度越大则U值 越低，但如厚度过大则易形成对流反而不利，传热系数会 变大。
• 4、中空充气类型不同则U值不同。使用氩气由于氩气传 热系数低则易得到较低的U值，使用空气则较高。
• 5、测试条件不一样则可得到不同的U 值由于不同国家测 试标准不一则得到的值不尽相同。
• 彩色的特性：色调、明度、饱和度
• 色调是彩色彼此相互区分的特性，如红、橙、黄、 绿、青、蓝、紫等。
• 同一物体在不同光源照射下，产生的颜色感觉也 是不同的。如白色物体在红光下显得偏红，在蓝 光下显 得偏蓝色。我们常常发现装配在大厦上的
同一色调的镀膜玻璃，靠近绿色草木侧面，部分 接受绿色散光，使原来玻璃中增加了绿色成分； 而靠近红色建筑物的侧面，又部分接受了红色光 的反射，使原来色调玻璃中增加了红色成分。似 乎是大厦上装的镀膜玻璃色差大，其实这不是镀 膜玻璃的缺陷，而是环境效应。
镀膜玻璃性能和应用
一、low-e中空玻璃常见性能指标
• 可见光透过率 • 可见光反射率 • U值（或K值） • G值 • Sc值 • 颜色
1、可见光透过率
• 英文名称Visible light transmittance 或 light transmittance，一般用Tv或Ty或VT来 表示
• 2、隔框类型不同其传热系数也不一样
• 3、中空厚度不同则U值也不同，一般来说厚度越大则U值 越低，但如厚度过大则易形成对流反而不利，传热系数会 变大。
• 4、中空充气类型不同则U值不同。使用氩气由于氩气传 热系数低则易得到较低的U值，使用空气则较高。
• 5、测试条件不一样则可得到不同的U 值由于不同国家测 试标准不一则得到的值不尽相同。
• 彩色的特性：色调、明度、饱和度
• 色调是彩色彼此相互区分的特性，如红、橙、黄、 绿、青、蓝、紫等。
• 同一物体在不同光源照射下，产生的颜色感觉也 是不同的。如白色物体在红光下显得偏红，在蓝 光下显 得偏蓝色。我们常常发现装配在大厦上的
同一色调的镀膜玻璃，靠近绿色草木侧面，部分 接受绿色散光，使原来玻璃中增加了绿色成分； 而靠近红色建筑物的侧面，又部分接受了红色光 的反射，使原来色调玻璃中增加了红色成分。似 乎是大厦上装的镀膜玻璃色差大，其实这不是镀 膜玻璃的缺陷，而是环境效应。
镀膜玻璃性能和应用
一、low-e中空玻璃常见性能指标
• 可见光透过率 • 可见光反射率 • U值（或K值） • G值 • Sc值 • 颜色
1、可见光透过率
• 英文名称Visible light transmittance 或 light transmittance，一般用Tv或Ty或VT来 表示
LOW-E玻璃及如何正确的辨识
LOW-E玻璃玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。
然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。
这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。
Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
室内热量损失的降低所带来的另一个显著效益是环保。
寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。
如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
镀膜玻璃按产品的不同特性，可分为以下几类：热反射玻璃、低辐射玻璃（Low-E）、导电膜玻璃等。
热反射玻璃一般是在玻璃表面镀一层或多层诸如铬、钛或不锈钢等金属或其化合物组成的薄膜，使产品呈丰富的色彩，对于可见光有适当的透射率，对红外线有较高的反射率，对紫外线有较高吸收率，因此，也称为阳光控制玻璃，主要用于建筑和玻璃幕墙；低辐射玻璃是在玻璃表面镀由多层银、铜或锡等金属或其化合物组成的薄膜系，产品对可见光有较高的透射率，对红外线有很高的反射率，具有良好的隔热性能，主要用于建筑和汽车、船舶等交通工具，由于膜层强度较差，一般都制成中空玻璃使用；导电膜玻璃是在玻璃表面涂敷氧化铟锡等导电薄膜，可用于玻璃的加热、除霜、除雾以及用作液晶显示屏等.目前的两种Low-E玻璃生产方法在线高温热解沉积法：在线高温热解沉积法"Low-E"玻璃在美国有多家公司的产品。

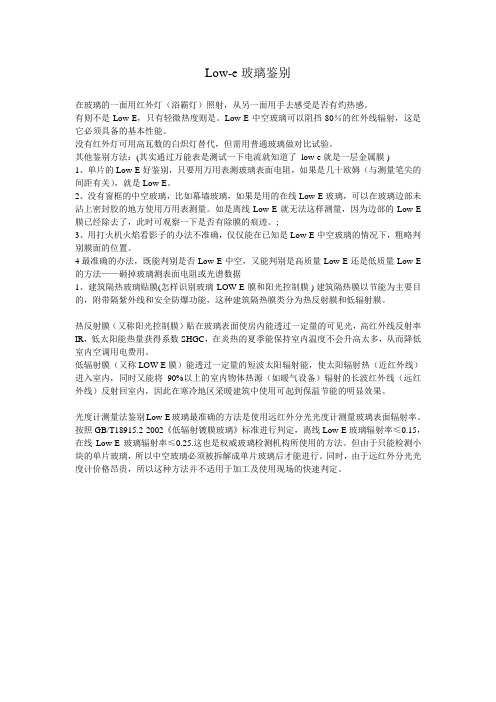

low-e玻璃鉴别
Low-e玻璃鉴别在玻璃的一面用红外灯（浴霸灯）照射，从另一面用手去感受是否有灼热感。
有则不是Low-E，只有轻微热度则是。
Low-E中空玻璃可以阻挡80％的红外线辐射，这是它必须具备的基本性能。
没有红外灯可用高瓦数的白炽灯替代，但需用普通玻璃做对比试验。
其他鉴别方法：(其实通过万能表是测试一下电流就知道了 low-e就是一层金属膜 )1、单片的Low-E好鉴别，只要用万用表测玻璃表面电阻，如果是几十欧姆（与测量笔尖的间距有关），就是Low-E。
2、没有窗框的中空玻璃，比如幕墙玻璃，如果是用的在线Low-E玻璃，可以在玻璃边部未沾上密封胶的地方使用万用表测量。
如是离线Low-E就无法这样测量，因为边部的Low-E 膜已经除去了，此时可观察一下是否有除膜的痕迹。
;3、用打火机火焰看影子的办法不准确，仅仅能在已知是Low-E中空玻璃的情况下，粗略判别膜面的位置。
4 最准确的办法，既能判别是否Low-E中空，又能判别是高质量Low-E还是低质量Low-E 的方法——砸掉玻璃测表面电阻或光谱数据1、建筑隔热玻璃贴膜(怎样识别玻璃LOW-E膜和阳光控制膜 ) 建筑隔热膜以节能为主要目的，附带隔紫外线和安全防爆功能，这种建筑隔热膜类分为热反射膜和低辐射膜。
热反射膜（又称阳光控制膜）贴在玻璃表面使房内能透过一定量的可见光，高红外线反射率IR，低太阳能热量获得系数SHGC，在炎热的夏季能保持室内温度不会升高太多，从而降低室内空调用电费用。
低辐射膜（又称LOW-E膜）能透过一定量的短波太阳辐射能，使太阳辐射热（近红外线）进入室内，同时又能将90%以上的室内物体热源（如暖气设备）辐射的长波红外线（远红外线）反射回室内，因此在寒冷地区采暖建筑中使用可起到保温节能的明显效果。
光度计测量法鉴别Low-E玻璃最准确的方法是使用远红外分光光度计测量玻璃表面辐射率。
按照GB/T18915.2-2002《低辐射镀膜玻璃》标准进行判定，离线Low-E玻璃辐射率≤0.15，在线Low-E玻璃辐射率≤0.25.这也是权威玻璃检测机构所使用的方法。
Low-E玻璃鉴别方法
Low-E玻璃识别Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能，外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
随着建筑节能工作的不断深入与发展，Low-E 玻璃以其优越的节能性能越来越受到建筑市场的青睐。
由于销售量的增加和制造水平的日趋成熟，产品价格也有所降低，目前有在线Low-E玻璃和离线Low-E玻璃。
在线镀膜是指镀膜的工艺过程是在浮法玻璃制造过程中进行，如在线热喷涂是浮法生产线的成型区后，退火窑的开端，通过附设的喷枪在玻璃板表面喷涂膜层，经过退火窑后膜层烧附在玻璃表面，故名之为在线镀膜。
在线镀膜玻璃优点：持久耐用，象普通玻璃一样运输和操，可以在镀膜之后在进行深加，可以用于单片玻璃安装。
缺点：可选择厚度有限，只能在白玻璃上镀——可选择性能种类有限。
离线镀膜是在平板玻璃出厂后，再进行镀膜加工。
较之在线镀膜，膜层的牢固度必然受些影响，所以离线镀膜对玻璃原片的"新鲜度"是有一定要求的。
LOW-E中空玻璃性能参数 系 列 品种 基片 颜色 适用
透明 高透型 浅灰 57 15 10 38 21 1.71 1.41 1.68 1.34 0.52 341
透明 遮阳型 浅灰 53 21 12 33 29 1.68 1.38 1.64 1.31 0.45 301
透明 遮阳型 灰色 48 14 12 32 21 1.81 1.52 1.8 1.5 0.48 294
FPBSE65 6FBS266-13+12A+6C 透明 高透型 浅蓝 58 16 10 38 19 1.73 1.43 1.70 1.38 0.51 334 FPBSE60 6FBS263-17+12A+6C 透明 遮阳型 浅蓝 54 20 10 36 27 1.73 1.43 1.7 1.38 0.49 323 FSBSE58 6FSBSE58+12A+6C 透明 遮阳型 蓝色 52 27 15 36 30 1.74 1.44 1.71 1.38 0.48 313 FSBSE45 6FBS245-17+12A+6C 透明 遮阳型 蓝色 38 20 21 25 20 1.72 1.42 1.69 1.36 0.37 245 FDBSE35 6FBS235-36+12A+6C 透明 遮阳型 深蓝 28 31 20 18 33 1.80 1.51 1.80 1.49 0.28 189
金 色 系 FSJSE40 列
6FSJSE40+12A+6C
透明 遮阳型 金色 37 18 13 25 20 1.81 1.52 1.80 1.50 0.37 244
FSCLE85LH 6FHL485-05/LH+12A+6C 蓝星灰 遮阳型 深灰 35
色 FSCSE75LH 6FHS275-17/LH+12A+6C 蓝星灰 遮阳型 深灰 30
LOW-E玻璃知识
现时一些人士担心离线Low—E玻璃产品有膜层氧化问题，不够 稳定。事实上，研究和实验结果表明，中空（夹层）玻璃中受干燥气 体保护（或与外界隔绝）的Low—E膜完全不会氧化。国外20多年的使 用经验告诉我们，离线Low—E玻璃中空玻璃是长期稳定的产品。
精选完整ppt课件
21
7.可加工性 在线Low-e玻璃与其他在线镀膜的阳光控制膜玻璃(热反射膜)玻璃
2.可见光透射比（Tvis） 在可见光谱（380nm至780nm）范围内，透过玻璃的光强度对入射光
强度的百分比。 3.可见光反射比（Rvis） 在可见光谱（380nm至780nm）范围内，玻璃反射的光强度对入射光
强度的百分比。 4.太阳能透射比（Tsol） 在太阳光谱（300nm至2500nm）范围内，透过玻璃 的太阳能强
精选完整ppt课件
22
单片离线Low—E玻璃膜面较软（国外有“软膜”之称），在受到潮 气和某些氧化剂的侵袭时会缓慢氧化。因此，离线Low—E玻璃对中空 玻璃或夹层玻璃的加工条件要求很高。我们知道，如果Low—E玻璃不 做成中空玻璃使用，则其节能作用将受到极大的削弱甚至完全丧失， 所以Low玻璃（无论在、离线）一般是中空玻璃。值得指出的是，既然 是中空玻璃，在“离线Low—E玻璃中空（夹层）玻璃是长期稳定的产 品”的前提下，在线Low—E玻璃膜面稳定的优点则只对中空玻璃（夹 层）加工单位有利。作为镀膜玻璃产品的最终用户，接受的是稳定的 中空（夹层）玻璃产品，理应着眼于玻璃的功能，而不是加工过程的 难易。故对于Low—E玻璃最终用户而言，在线Low—E玻璃所谓“膜面 稳定”的优点并无实际意义。
温和地区：最冷月 均温度0~13 ℃，最 热月均温度18~25 ℃
4
精选完整ppt课件
5
精选完整ppt课件
21
7.可加工性 在线Low-e玻璃与其他在线镀膜的阳光控制膜玻璃(热反射膜)玻璃
2.可见光透射比（Tvis） 在可见光谱（380nm至780nm）范围内，透过玻璃的光强度对入射光
强度的百分比。 3.可见光反射比（Rvis） 在可见光谱（380nm至780nm）范围内，玻璃反射的光强度对入射光
强度的百分比。 4.太阳能透射比（Tsol） 在太阳光谱（300nm至2500nm）范围内，透过玻璃 的太阳能强
精选完整ppt课件
22
单片离线Low—E玻璃膜面较软（国外有“软膜”之称），在受到潮 气和某些氧化剂的侵袭时会缓慢氧化。因此，离线Low—E玻璃对中空 玻璃或夹层玻璃的加工条件要求很高。我们知道，如果Low—E玻璃不 做成中空玻璃使用，则其节能作用将受到极大的削弱甚至完全丧失， 所以Low玻璃（无论在、离线）一般是中空玻璃。值得指出的是，既然 是中空玻璃，在“离线Low—E玻璃中空（夹层）玻璃是长期稳定的产 品”的前提下，在线Low—E玻璃膜面稳定的优点则只对中空玻璃（夹 层）加工单位有利。作为镀膜玻璃产品的最终用户，接受的是稳定的 中空（夹层）玻璃产品，理应着眼于玻璃的功能，而不是加工过程的 难易。故对于Low—E玻璃最终用户而言，在线Low—E玻璃所谓“膜面 稳定”的优点并无实际意义。
温和地区：最冷月 均温度0~13 ℃，最 热月均温度18~25 ℃
4
精选完整ppt课件
5
LOW-E中空玻璃性能参数系列品种基片颜色适用.
LOW-E中空玻璃性能参数系列品种基片颜色适用型玻璃面反射色可见光（%）U值（W/m2.℃遮阳系数增热(w/m2透射比反射比透射比反射比冬季夜间夏季白天旧编号新编号室外室内空气氩气空气氩气灰色系列FSCLE856FHL485-05+12A+6C透明高透型透明76111251291.661.361.611.270.66424FSCHE856FH285-06+12A+6C 透明高透型透明76141451281.681.381.641.300.66430FSCHE756FHH275-05+12A+6C 透明高透型透明66131147151.791.511.791.490.63414FSCHE656FHH265-09+12A+6C 透明高透型浅灰58101443151.791.511.791.490.59383FSCDE756FHD175-05+12A+6C 透明高透型浅灰6710124034.41.651.341.601.250.52341FSCSE756FHS275-17+12A+6C透明高透型浅灰66242038351.641.331.571.240.52336FSCSE706FHS470-23+12A+6C透明遮阳型浅灰62272336391.621.311.561.200.48313FSCSE656FHS465-13+12A+6C透明高透型浅灰57151038211.711.411.681.340.52341FPHSE606FHH260-17+12A+6C透明遮阳型浅灰53211233291.681.381.641.310.45301FSCSE556FHS255-12+12A+6C透明遮阳型灰色48141232211.811.521.81.50.48294FPHSE526FHS252-16+12A+6C透明遮阳型灰色46201130251.721.431.701.370.43283FSCSE506FHS250-20+12A+6C透明遮阳型灰色45254026471.711.411.681.350.36239FSCSE486FHS248-22+12A+6C透明遮阳型灰色41251126271.721.411.681.350.37249FPHSE456FHS246-17+12A+6C透明遮阳型深灰42202729211.741.451.721.400.41267FSCSE35-16FHS435-22+12A+6C透明遮阳型深灰31241720291.711.211.681.460.32198FBGSE506FCS251-28+12A+6C透明遮阳型蓝绿4632831301.731.431.701.380.44286FPGSE486FGS249-30+12A+6C透明遮阳型浅绿42331428301.721.421.691.360.39260FPGSE506FGS250-28+12A+6C透明遮阳型浅绿44321230271.701.401.661.330.42280FPGSE606FGS263-20+12A+6C透明高透型浅绿55261339231.691.391.661.320.53348FPGSE706FGS270-15+12A+6C透明高透型浅绿63292749291.691.391.651.310.64413FPBSE656FBS266-13+12A+6C透明高透型浅蓝58161038191.731.431.701.380.51334FPBSE606FBS263-17+12A+6C透明遮阳型浅蓝54201036271.731.431.71.380.49323FSBSE586FSBSE58+12A+6C透明遮阳型蓝色52271536301.741.441.711.380.48313FSBSE456FBS245-17+12A+6C透明遮阳型蓝色38202125201.721.421.691.360.37245FDBSE356FBS235-36+12A+6C透明遮阳型深蓝28312018331.801.511.801.490.28189金色系列FSJSE406FSJSE40+12A+6C透明遮阳型金色37181325201.811.521.801.500.37244色玻镀膜FSCLE85LH 6FHL485-05/LH+12A+6C蓝星灰遮阳型深灰3561026101.661.351.611.260.39258FSCSE75LH 6FHS275-17/LH+12A+6C蓝星灰遮阳型深灰3091920151.671.371.631.280.32210FSCLE85TB 6FHL485-05/TB+12A+6C蓝星灰遮阳型蓝色4871030101.731.441.711.390.44291FPBSE65TB 6FBS266-13/TB+12A+6C蓝星灰遮阳型蓝色37101023111.731.431.71.380.36241FSCLE85FG 6FHL485-05/FG+12A+6CF绿遮阳型绿色5891032191.661.351.611.260.46303FSCSE75FG 6FHS275-17/FG+12A+6CF绿遮阳型绿色48151927141.71.411.671.340.4267FPGSE30FG 6FGS235-49/FG+12A+6CF绿遮阳型绿色24392911241.731.441.711.390.21146说明：1、以上数据由"window 5.2"软件计算得出，计算值依据NFRC 100-2001标准条件提出。
Low—E识别方法
如何识别Low—E随着建筑节能工作的不断深入与发展，Low-E玻璃以其优越的节能性能越来越受到建筑市场的青睐。
2006年，全国Low-E玻璃的产量预计超过800万平方米，并且还将在今后保持高速的增长态势。
由于销售量的增加和制造水平的日趋成熟，产品价格也有所降低，应用的范围从最初的高档公共建筑快速扩展到了普通的民用建筑。
随着Low-E玻璃的普及，越来越多的人对如何正确鉴别Low-E玻璃提出疑问。
实际应用中，如果已经知道是Low-E玻璃，判别Low-E膜面的位置比较简单，但由于Low-E玻璃的特殊性，一般人员仅从外观上很难区分与普通镀膜玻璃甚至是非镀膜玻璃的差异。
光度计测量法鉴别Low-E玻璃最准确的方法是使用远红外分光光度计测量玻璃表面辐射率。
按照GB/T18915.2-2002《低辐射镀膜玻璃》标准进行判定，离线Low-E玻璃辐射率≤0.15，在线Low-E玻璃辐射率≤0.25.这也是权威玻璃检测机构所使用的方法。
但由于只能检测小块的单片玻璃，所以中空玻璃必须被拆解成单片玻璃后才能进行。
同时，由于远红外分光光度计价格昂贵，所以这种方法并不适用于加工及使用现场的快速判定。
在适用于现场的判定方法中，单片Low-E玻璃是最好判别的。
目前国内市场上单片Low-E 的应用主要是耀华在线Low-E玻璃，它可以像普通玻璃一样进行钢化、热弯、夹层等深加工。
这种玻璃可以用便携式表面辐射率测量仪测量玻璃表面的辐射率并判定，但更为简单实用的方法是表面电阻测量法。
导电测量法由于Low-E玻璃的热反射作用实际上是膜层自由电子与电磁波作用的结果，所以Low-E玻璃的表面是导电的。
普通的非镀膜玻璃表面电阻值为无穷大，阳光控制镀膜玻璃依据所镀的膜层材料不同，表面电阻值会有所下降，但依然很高。
Low-E玻璃表面的方块电阻值一般会在20欧姆以下。
利用这一特性我们可以快速地进行鉴别。
玻璃表面的方块电阻值应使用四探针测试仪测量，将测量头放在干燥清洁的玻璃表面就可以测出方块电阻，方块电阻能够通过相关的公式转化成辐射率，从而判定是否为Low-E玻璃。
LOW-E玻璃及如何正确的辨识
LOW-E玻璃玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。
然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。
这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。
Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
室内热量损失的降低所带来的另一个显著效益是环保。
寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。
如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
镀膜玻璃按产品的不同特性，可分为以下几类：热反射玻璃、低辐射玻璃（Low-E）、导电膜玻璃等。
热反射玻璃一般是在玻璃表面镀一层或多层诸如铬、钛或不锈钢等金属或其化合物组成的薄膜，使产品呈丰富的色彩，对于可见光有适当的透射率，对红外线有较高的反射率，对紫外线有较高吸收率，因此，也称为阳光控制玻璃，主要用于建筑和玻璃幕墙；低辐射玻璃是在玻璃表面镀由多层银、铜或锡等金属或其化合物组成的薄膜系，产品对可见光有较高的透射率，对红外线有很高的反射率，具有良好的隔热性能，主要用于建筑和汽车、船舶等交通工具，由于膜层强度较差，一般都制成中空玻璃使用；导电膜玻璃是在玻璃表面涂敷氧化铟锡等导电薄膜，可用于玻璃的加热、除霜、除雾以及用作液晶显示屏等.目前的两种Low-E玻璃生产方法在线高温热解沉积法：在线高温热解沉积法"Low-E"玻璃在美国有多家公司的产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、LOW-E玻璃颜色形成原理
二、LOW-E玻璃颜色与参数关系
三、LOW-E玻璃外观颜色影响因素 四、LOW-E玻璃常规小样与视觉样板观察
一、Low-E玻璃颜色形成原理
1、LOW-E玻璃的外观颜色主要是Low-E膜对太阳光的干 涉所产生的颜色。
因薄膜产生的光干涉 马路上的彩色油膜
彩 色 肥 皂 泡
*
一般玻璃的透光率范围？*
2、室外反射率Ro：
在可见光光谱范围（波长380～780纳米），玻璃反射的光强度与入射光 强度的比值，以百分比表示。通常也称可见光反射率、反光率。
与玻室外反射率？*
高 低 反 射 率 搭 配
3、室内反射率Ri： 影响室内向外透视清晰度，尤其夜间。
2、着色玻璃的本体色与Low-E玻璃颜色的不同
物体的本体色是由它对不同波长的单色光反射和吸收的选择性所决定。 在可见光谱内，不同波长的辐射引起不同色彩的感觉。
红与白
二、LOW-E玻璃颜色与参数关系
1、可见光透射比Tv：
在可见光光谱范围（波长380～780纳米），透过玻璃的光强度与入 射光强度的比值，以百分比表示。“透射比” 是标准用语，通常也称透 过率、透光率。 与采光通透性、视线遮蔽性相关。
庄重
• 酒店写字楼等商业建筑----------亮丽色（银灰、亮蓝灰）
个性特色
• 住宅楼------------------------浅色、通透
通透
2、除了Low-E玻璃光学参数形成其自身的颜色，以下 因素也会对实际呈现的外观颜色有重要影响。 （1）天空背景光（晴天、阴天等） （2）玻璃所在的光环境（室内外光强弱对比、玻璃背后 景物透过光线颜色等影响） （3）观察角度 （4）情感、情绪、敏感度等个人感受（情人眼里出西施、 颜色心理学）
谢 谢
黄色方向
绿色方向 蓝色方向
红色方向
亮度低
a*
b*
L*
三、LOW-E玻璃颜色的影响因素
1、Low-E玻璃自身颜色——以上所说的光学参数造成不同的颜色 （1）目前国内外Low-E玻璃的颜色种类 a、主流颜色 ：色调浅淡高雅，中性灰或略偏蓝、偏灰蓝， 主要有浅灰色、银灰、蓝灰、浅蓝、亮蓝、高透无色等
银 灰 色
将玻璃放在空旷的室外，均
匀背景天空下，将玻璃倾斜约45 °角，距离玻璃3-5米处，观察
玻璃反射颜色和亮度，这种方法
观察的颜色最接近于玻璃上墙后 的实际颜色，避免在室内拿手上
或垫着白纸看，这与实际使用状
况相差太远。
2、全面观察视觉模型的方法，常见的错误如挂在两栋塔楼 相对的一面
较佳观察角度和方位选择： 南面、 东南面、 西南面更容易对比不同 品种颜色的玻璃。避免迎光或阳光直射观察玻璃效果，避免玻璃挂在 两栋塔楼之间或玻璃对面有其他建筑物遮挡光线；避免就近在楼下大 角度仰视观察，在建筑周边街道对面仰视即可。 距离：不能太远，否则玻璃显得太小，也不能太靠近以免观察角度太小 高度：基本确定观察角度和距离后，取3-10层（10-40米）高度最佳。 天气：晴天、阴天均要观察。 室内透视：从室内看室外。 较佳时段： 上午10时——下午4时，以免太阳光线较弱，影响观察颜色
晴天与阴雨天
深 圳 京 基 金 融 中 心 阴 天 与 晴 天
北 立 面
（ 视 线 遮 蔽 性 较 好 ）
南 立 面
（ 阳 光 直 射 ， 背 后 白 色 立 柱 清 晰 可
角度、光环境不同
观察角度不同
四、正确观察LOW-E玻璃样品及视觉样板
1、观察常规小样的方法： 在室内看玻璃，垫白纸看均与正常观察建筑时的光环境 相差甚远，无法反应真实的上墙后颜色。
南玻集团
Low-E玻璃颜色之观察
四川南玻节能玻璃有限公司
2015年1月
前言
本文详细介绍了建筑Low-E玻璃安装后为什么呈 现出不同颜色，为用户、设计师及相关人员如何选择 不同颜色的Low-E玻璃提供了建议，同时为工程项目 进程中的选样、挂样环节提供了技术理论依据，避免
错误的选色方法带来时间、成本的浪费。
亮蓝
b、特殊颜色（一定程度上牺牲部分性能作为代价）
金色（加一些其他颜色的项目）
（2）加上本体着色玻璃呈现出多样性
水晶灰、欧洲灰、海洋蓝、法国绿（F绿）、茶等等。 缺点：增加成本和供货周期，需提前备片，且出产量少，尤其影响 后期补片。
（3）Low-E玻璃颜色选用与建筑功能的相关性及其原因
• 政府办公楼、学校-------------中性色（灰、蓝灰、浅蓝）
*一般玻璃的室外反射率范围？*
4、颜色指标：
色彩学中，人们为了使色彩设计和复制更精确，为色彩的转换和校正制定 合适的调整尺度或比例，在不断寻找一种最均匀的色彩空间，把易测的空间距 离作为色彩感觉差别量的度量。 CIE LAB(CIE Lab)色度空间是1976年国际照明委员会推荐的均匀颜色空间， 1987年我国发布的GB7921-87将LAB空间作为国家标准。目前CIE LAB空间已被相 关行业普遍使用。 亮度高
4、挂样前的准备工作（针对南玻内部）
提前与客户沟通，了解客户看样人员情况，同时争取占据有利挂样位置。
确定挂样方位和位置后，首先了解我司和竞争对手的挂样颜色的对比情况
（最好进行实物对比）。由于相对颜色的视觉干扰，通过颜色反衬可以突出我 司颜色优点，放大对手颜色缺点。 如若要体现我司主推产品蓝的特点，可以在旁边挂一款较灰的颜色反衬； 若要放大对手玻璃侧面偏红的缺点，可以在其旁边挂一款侧面为中性色的 玻璃反衬。 看样前准备工作：（1）现场室外、室内仔细考察，找到最佳的室外看样位 置，避免玻璃反射景物，尤其是白色线条或方格状，否则将会放大玻璃钢化变 形；（2）准备好书面资料，如参数和相关样品位置及特点对比说明；（3）必 须清理玻璃表面的灰尘和污迹，展现最真实的颜色。
