不锈钢蚀刻加工技术

不锈钢蚀刻工艺流程
不锈钢蚀刻是一种常见的金属加工工艺，通过化学腐蚀的方式在不锈钢表面形成图案或文字，常用于制作标牌、装饰板等产品。

下面将介绍不锈钢蚀刻的工艺流程。

首先，准备工作。

在进行不锈钢蚀刻之前，需要准备好所需的材料和设备，包括不锈钢板、蚀刻膜、蚀刻液、蚀刻机等。

同时，需要根据设计要求准备好图案或文字，并将其转移到蚀刻膜上。

其次，蚀刻膜处理。

将设计好的图案或文字的蚀刻膜粘贴在不锈钢板的表面，确保蚀刻膜与不锈钢板表面完全贴合，避免蚀刻液渗透到不应该蚀刻的区域。

接下来，蚀刻处理。

将经过蚀刻膜处理的不锈钢板放入蚀刻机中，设定好蚀刻液的浓度和蚀刻时间，启动蚀刻机开始蚀刻处理。

在蚀刻过程中，要时刻监控蚀刻情况，确保蚀刻深度和精度符合要求。

然后，清洗处理。

蚀刻完成后，将不锈钢板取出，用清洁剂对其进行清洗处理，去除蚀刻液和蚀刻膜残留在表面的杂质，同时保
护好蚀刻好的图案或文字。

最后，表面处理。

经过清洗处理的不锈钢板还需要进行表面处理，包括抛光、喷砂等工艺，使其表面光滑、均匀，提高其装饰效果和耐腐蚀性能。

总结，不锈钢蚀刻工艺流程包括准备工作、蚀刻膜处理、蚀刻处理、清洗处理和表面处理。

只有严格按照工艺流程进行操作，才能保证蚀刻加工的质量和效果。

希望本文对不锈钢蚀刻工艺流程有所帮助，谢谢阅读。

不锈钢加工技术要求不锈钢加工技术要求不锈钢是一种耐腐蚀、美观、耐高温的金属材料，广泛应用于建筑、制造业、汽车、航空航天等领域。

为了保证不锈钢制品的质量和精度，需要进行精细的加工工艺。

本文将介绍不锈钢加工的技术要求。

1. 材料选择在不锈钢加工中，首先要选择合适的不锈钢材料。

常见的不锈钢材料有304、316、321等，它们具有不同的耐腐蚀性能和机械性能。

根据具体的使用环境和要求，选择适合的不锈钢材料非常重要。

2. 切削工艺不锈钢加工中常用的切削工艺包括铣削、车削、钻孔等。

切削工艺需要考虑刀具的选择、切削速度、进给速度等因素。

对于不锈钢材料，由于其硬度较高，切削时需要选择合适的刀具，并采用较低的切削速度和进给速度，以避免过热和损坏刀具。

3. 表面处理不锈钢加工后的表面往往需要进行处理，以提高其耐腐蚀性和美观度。

常见的表面处理方法包括抛光、研磨、喷砂和电镀等。

选择合适的表面处理方法，可以根据具体的需求来确定。

4. 焊接工艺不锈钢材料的焊接需要注意选择合适的焊接方法和焊接材料。

常见的焊接方法有TIG焊、MIG焊和电弧焊等。

在焊接过程中，需要注意保护焊接区域免受氧化和污染，以保证焊接接头的质量。

5. 尺寸精度控制不锈钢加工中，尺寸精度是非常重要的。

根据具体的产品要求，需要控制不同的尺寸公差。

在加工过程中，需要采用合适的测量工具和精度控制方法，确保产品的尺寸精度符合要求。

6. 表面质量控制不锈钢制品的表面质量对于美观度和耐腐蚀性非常重要。

在加工过程中，需要注意避免表面划伤、瑕疵和氧化。

对于表面质量要求较高的产品，可以采用抛光、喷砂等方法进行处理，以提高表面质量。

7. 清洁和防护不锈钢制品在加工完成后，需要进行清洁和防护工作。

清洁可以采用清洗剂和纯净水进行，以去除加工过程中产生的油污和颗粒。

防护可以采用防锈剂、包装膜等方法，避免不锈钢制品在储存和运输过程中受到腐蚀和损坏。

总结：不锈钢加工技术要求包括材料选择、切削工艺、表面处理、焊接工艺、尺寸精度控制、表面质量控制、清洁和防护等方面。

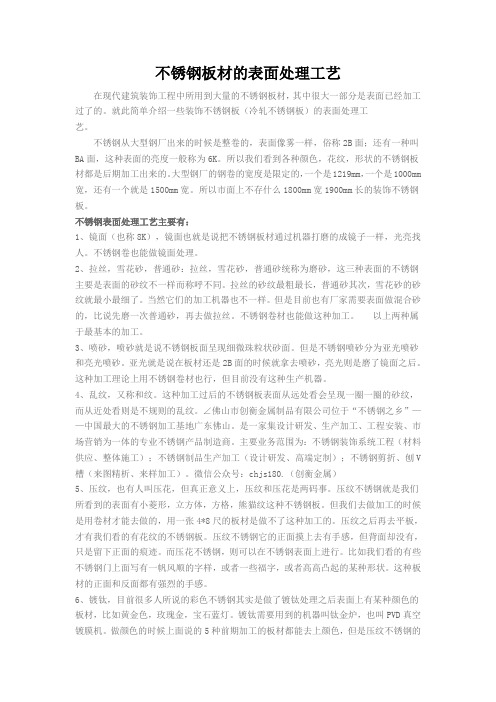

不锈钢板材的表面处理工艺在现代建筑装饰工程中所用到大量的不锈钢板材，其中很大一部分是表面已经加工过了的。

就此简单介绍一些装饰不锈钢板（冷轧不锈钢板）的表面处理工艺。

不锈钢从大型钢厂出来的时候是整卷的，表面像雾一样，俗称2B面；还有一种叫BA面，这种表面的亮度一般称为6K。

所以我们看到各种颜色，花纹，形状的不锈钢板材都是后期加工出来的。

大型钢厂的钢卷的宽度是限定的，一个是1219mm，一个是1000mm 宽，还有一个就是1500mm宽。

所以市面上不存什么1800mm宽1900mm长的装饰不锈钢板。

不锈钢表面处理工艺主要有：1、镜面（也称8K），镜面也就是说把不锈钢板材通过机器打磨的成镜子一样，光亮找人。

不锈钢卷也能做镜面处理。

2、拉丝，雪花砂，普通砂：拉丝，雪花砂，普通砂统称为磨砂，这三种表面的不锈钢主要是表面的砂纹不一样而称呼不同。

拉丝的砂纹最粗最长，普通砂其次，雪花砂的砂纹就最小最细了。

当然它们的加工机器也不一样。

但是目前也有厂家需要表面做混合砂的，比说先磨一次普通砂，再去做拉丝。

不锈钢卷材也能做这种加工。

以上两种属于最基本的加工。

3、喷砂，喷砂就是说不锈钢板面呈现细微珠粒状砂面。

但是不锈钢喷砂分为亚光喷砂和亮光喷砂。

亚光就是说在板材还是2B面的时候就拿去喷砂，亮光则是磨了镜面之后。

这种加工理论上用不锈钢卷材也行，但目前没有这种生产机器。

4、乱纹，又称和纹。

这种加工过后的不锈钢板表面从远处看会呈现一圈一圈的砂纹，而从近处看则是不规则的乱纹。

∠佛山市创衡金属制品有限公司位于“不锈钢之乡”——中国最大的不锈钢加工基地广东佛山。

是一家集设计研发、生产加工、工程安装、市场营销为一体的专业不锈钢产品制造商。

主要业务范围为：不锈钢装饰系统工程（材料供应、整体施工）；不锈钢制品生产加工（设计研发、高端定制）；不锈钢剪折、刨V 槽（来图精析、来样加工）。

微信公众号：chjs180.（创衡金属）5、压纹，也有人叫压花，但真正意义上，压纹和压花是两码事。

丝网印刷与金属蚀刻技术金属蚀刻技术近年又被人们重视起来，但是它已不是旧式手工方式的重复，而是在新材料、新设备的基础上的有了新的发展和提高，如在不锈钢等材料上能蚀刻出0.05mm以下的精细线条，从而也就进入高科技领域。

本文对其基本生产过程进行论述，尤其强调丝网印刷工艺在其中的作用。

1、前言随着经济的发展、社会进步，金属蚀刻技术的应用越来越被人们所重视。

有人想开发旅游纪念品，有人要制作高档铭牌、奖牌，有人要制作码盘，有人要制作屏幕电板，也有人要制作精细、零件...所有这些，都离不开金属蚀刻技术。

由此可见，它将会形成一门新兴的产业。

“蚀刻”，也有人叫“刻蚀”，本人以为前者较为准确。

《现代汉语辞典》解释“蚀刻”即“利用硝酸等化学药品的腐蚀作用来制造铜版、锌版等印刷版的方法”说法虽然具体了一些，但意义还是表达出来了。

金属蚀刻技术是一个既古老又新颖，既普通又尖端的技术，作为一种重要的生产手段，近代工业生产和现代文明都离不了它。

印刷电路板生产、集成电路生产，都离不开蚀刻技术。

这方面早有大量论著及成熟工艺，本文篇幅有限，暂且不谈。

金属蚀刻加工根据其加工对象的要求不同，有人把它分为两类：对薄板状金属蚀刻穿了叫化学冲裁（chemical blanking);对一定厚度金属只蚀刻去一部分厚度而不刻穿，使刻去的底面与原面有一定的高度差，这叫化学铣削（chemical milling)。

我们一般习惯于用双面蚀刻和单面蚀刻来区别，双面的往往是蚀刻穿了的；单面往往是不刻穿的，但也能刻穿。

所以它们的分类法可能更明确些，而且它和金属切削加工的概念联系起来了。

对金属材料进行蚀刻，其关键问题是：1、保护需要的部分不被蚀刻；2、蚀刻掉不需要的部分，从而获得需要的方字或图形。

2、金属蚀刻工艺流程金属蚀刻工艺随着被蚀刻的材料及工件要求不同而不同，总的过程如下：一、制作保护层板材表面清洁处理、化学或电化学清洗、丝网直接印刷图文或网印后再曝光显影。

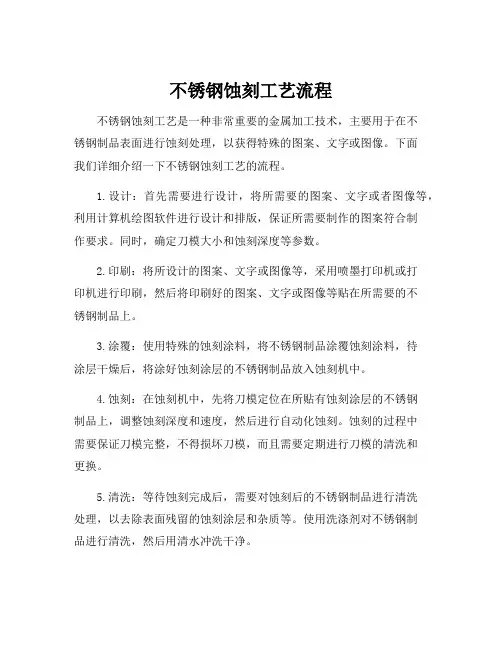

不锈钢蚀刻工艺流程
《不锈钢蚀刻工艺流程》
不锈钢蚀刻是一种常用的表面处理工艺，可以在不锈钢表面形成图案或文字，从而增加其装饰性和实用性。

下面将介绍不锈钢蚀刻工艺的相关流程。

1. 设计图案：首先，需要根据需求设计好要在不锈钢表面上蚀刻的图案或文字。

可以使用电脑绘图软件进行设计，也可以在不锈钢表面上直接绘制，然后将图案转化为数字格式。

2. 制作模板：设计好图案之后，根据图案制作蚀刻模板。

通常使用光敏膜或者激光刻版机来制作蚀刻模板。

将模板覆盖在不锈钢表面上，并用胶水固定，待干燥后即可进行下一步操作。

3. 蚀刻处理：在制作好的模板上涂抹蚀刻膏，然后将不锈钢表面浸泡在蚀刻腐蚀液中。

根据不同的蚀刻腐蚀液浓度和时间的不同，可以控制蚀刻的深浅和速度。

蚀刻完成后，将不锈钢表面清洗干净，去除残留的蚀刻膏和腐蚀液。

4. 表面处理：经过蚀刻处理的不锈钢表面会有一层薄膜，需要进行表面处理以增加光泽和美观度。

可以使用抛光机进行表面抛光，也可以进行酸洗处理或者电镀处理，最后再进行清洁和干燥。

5. 质量检验：最后，对蚀刻后的不锈钢表面进行质量检验，检查是否达到设计要求，并进行包装和保护，以防止在运输和使
用过程中受到损坏。

以上就是不锈钢蚀刻工艺的流程，通过严格的操作和质量控制，可以生产出高质量的不锈钢蚀刻制品，广泛应用于家居装饰、商业广告和工业标识等领域。

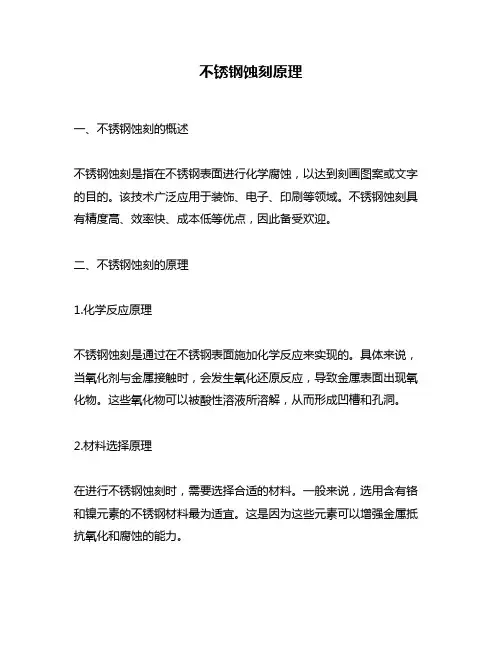

不锈钢蚀刻原理一、不锈钢蚀刻的概述不锈钢蚀刻是指在不锈钢表面进行化学腐蚀，以达到刻画图案或文字的目的。

该技术广泛应用于装饰、电子、印刷等领域。

不锈钢蚀刻具有精度高、效率快、成本低等优点，因此备受欢迎。

二、不锈钢蚀刻的原理1.化学反应原理不锈钢蚀刻是通过在不锈钢表面施加化学反应来实现的。

具体来说，当氧化剂与金属接触时，会发生氧化还原反应，导致金属表面出现氧化物。

这些氧化物可以被酸性溶液所溶解，从而形成凹槽和孔洞。

2.材料选择原理在进行不锈钢蚀刻时，需要选择合适的材料。

一般来说，选用含有铬和镍元素的不锈钢材料最为适宜。

这是因为这些元素可以增强金属抵抗氧化和腐蚀的能力。

3.工艺流程原理在进行不锈钢蚀刻时，需要遵循一定的工艺流程。

首先，需要对不锈钢表面进行清洗和处理，以去除杂质和污垢。

然后，在表面涂覆保护膜，以防止蚀刻液侵蚀到不需要刻画的区域。

接下来，将蚀刻液涂覆在保护膜上，并进行化学反应。

最后，将保护膜去除，并进行后续处理。

三、不锈钢蚀刻的具体步骤1.清洗和处理在进行不锈钢蚀刻之前，需要对不锈钢表面进行清洗和处理。

这是为了去除表面的污垢和杂质，并增强金属表面的附着力。

2.涂覆保护膜在清洗和处理之后，需要在不锈钢表面涂覆一层保护膜。

这是为了防止蚀刻液侵入到不需要刻画的区域。

3.施加化学反应将适量的蚀刻液涂覆在保护膜上，并进行化学反应。

这会导致金属表面出现凹槽和孔洞。

4.去除保护膜在完成化学反应之后，需要将保护膜去除。

这可以通过机械或化学方法实现。

5.后续处理在完成不锈钢蚀刻之后，需要进行一些后续处理。

例如，可以进行抛光、喷漆等操作，以使刻画的图案更为美观。

四、不锈钢蚀刻的应用领域1.装饰行业不锈钢蚀刻技术被广泛应用于装饰行业。

例如，在建筑中，可以使用不锈钢蚀刻技术制作出精美的门牌和标识牌；在家居中，则可以使用该技术制作出独特的装饰品和家具。

2.电子行业不锈钢蚀刻技术也被广泛应用于电子行业。

例如，在手机、电视等产品中，可以使用该技术制作出高精度的金属外壳和零部件。

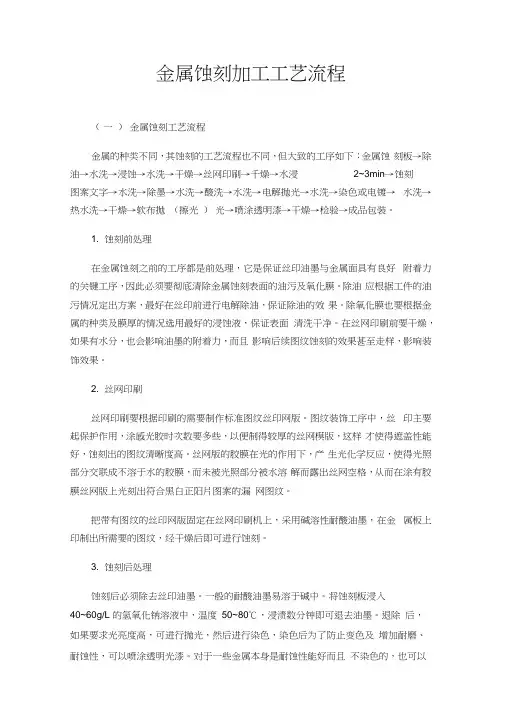

金属蚀刻加工工艺流程（一）金属蚀刻工艺流程金属的种类不同，其蚀刻的工艺流程也不同，但大致的工序如下：金属蚀刻板→除油→水洗→浸蚀→水洗→干燥→丝网印刷→千燥→水浸2~3min→蚀刻图案文字→水洗→除墨→水洗→酸洗→水洗→电解抛光→水洗→染色或电镀→ 水洗→热水洗→干燥→软布抛（擦光）光→喷涂透明漆→干燥→检验→成品包装。

1. 蚀刻前处理在金属蚀刻之前的工序都是前处理，它是保证丝印油墨与金属面具有良好附着力的关键工序，因此必须要彻底清除金属蚀刻表面的油污及氧化膜。

除油应根据工件的油污情况定出方案，最好在丝印前进行电解除油，保证除油的效果。

除氧化膜也要根据金属的种类及膜厚的情况选用最好的浸蚀液，保证表面清洗干净。

在丝网印刷前要干燥，如果有水分，也会影响油墨的附着力，而且影响后续图纹蚀刻的效果甚至走样，影响装饰效果。

2. 丝网印刷丝网印刷要根据印刷的需要制作标准图纹丝印网版。

图纹装饰工序中，丝印主要起保护作用，涂感光胶时次数要多些，以便制得较厚的丝网模版，这样才使得遮盖性能好，蚀刻出的图纹清晰度高。

丝网版的胶膜在光的作用下，产生光化学反应，使得光照部分交联成不溶于水的胶膜，而未被光照部分被水溶解而露出丝网空格，从而在涂有胶膜丝网版上光刻出符合黑白正阳片图案的漏网图纹。

把带有图纹的丝印网版固定在丝网印刷机上，采用碱溶性耐酸油墨，在金属板上印制出所需要的图纹，经干燥后即可进行蚀刻。

3. 蚀刻后处理蚀刻后必须除去丝印油墨。

一般的耐酸油墨易溶于碱中。

将蚀刻板浸入40~60g/L 的氢氧化钠溶液中，温度50~80℃，浸渍数分钟即可退去油墨。

退除后，如果要求光亮度高，可进行抛光，然后进行染色，染色后为了防止变色及增加耐磨、耐蚀性，可以喷涂透明光漆。

对于一些金属本身是耐蚀性能好而且不染色的，也可以不涂透明漆，要根据实际需要而定。

（二）化学蚀刻溶液配方及工艺条件蚀刻不同的金属要采用不同的溶液配方及工艺条件，常用金属材料的蚀刻溶液配方及工艺条件见表6-4~表6-6 。

不锈钢蚀刻加工关键措施不锈钢蚀刻加工是一种常用的加工方法，它可以在不锈钢表面形成图案、文字或图像。

在进行不锈钢蚀刻加工时，需要注意一些关键措施，以确保加工效果和质量。

本文将从材料选择、蚀刻液配制、蚀刻工艺参数等方面介绍不锈钢蚀刻加工的关键措施。

一、材料选择不锈钢蚀刻加工适用于大多数不锈钢材料，如304、316等。

在选择材料时，应根据加工要求和使用环境来确定。

不锈钢材料具有耐腐蚀、耐高温、美观等特点，适用于各种工业领域。

根据具体需求，选择合适的不锈钢材料可以提高加工效果和产品质量。

二、蚀刻液配制蚀刻液是不锈钢蚀刻加工的核心，它可以使不锈钢表面产生蚀刻效果。

蚀刻液的配制需要根据不锈钢材料的成分和加工要求来确定。

一般情况下，蚀刻液由酸性物质和添加剂组成，可以通过调整酸性物质的浓度和添加剂的种类与比例来控制蚀刻效果。

在配制蚀刻液时，应注意药液的浓度和配比，以及药液的保存和使用方法，以确保加工的稳定性和安全性。

三、蚀刻工艺参数蚀刻工艺参数是影响不锈钢蚀刻加工效果的重要因素之一。

蚀刻工艺参数包括蚀刻时间、温度和搅拌速度等。

蚀刻时间应根据加工要求和蚀刻液的浓度来确定，过长或过短的蚀刻时间都会影响加工效果。

温度的选择应根据蚀刻液的成分和不锈钢材料的耐温范围来确定，过高或过低的温度都会影响加工效果。

搅拌速度可以影响蚀刻液的均匀性，适当的搅拌速度可以提高加工效果和均匀性。

四、设备和工具在进行不锈钢蚀刻加工时，需要使用一些特定的设备和工具。

常用的设备包括蚀刻槽、搅拌器、加热装置等，用于容纳蚀刻液和控制加工参数。

常用的工具包括蚀刻刀、喷枪、刷子等，用于进行蚀刻操作和清洗工作。

选择适当的设备和工具可以提高加工的效率和质量。

五、安全措施在进行不锈钢蚀刻加工时，需要注意安全措施，以保证操作人员的安全和加工的顺利进行。

首先，应戴上防护手套、口罩和护目镜等个人防护装备，以防止蚀刻液对皮肤和眼睛的损伤。

其次，应将蚀刻液和药液储存在密闭的容器中，避免接触空气和外界杂质。

不锈钢及其制品精美的外观、优良的耐蚀性能及加工性能等特点使其应用日益广泛。

进入21世纪后，机械制造业对金属工件加工的精密化、细微化提出更高的要求。

近年来，伴随光敏防蚀技术的逐渐完善，电化学蚀刻技术得到空前发展，在军械、精密仪器制造、汽车制造、电子、航天航空等行业都发挥着显著的作用[1-3]。

电化学蚀刻是以金属的电化学阳极溶解为基础，相较于其他的一些加工而言，具有加工范围广、加工表面质量好、加工效率比较高、没有宏观切削力、工具阴极不会被消耗等优点[4，5]。

在蚀刻加工中以不锈钢工件为阳极不锈钢网版为阴极，两极间保持一定距离。

在电场作用下，不锈钢阳极上非遮掩部分失去电子被氧化成金属离子进入溶液。

1　实验方法实验材料为 304不锈钢（0Cr18Ni9），其化学成分（质量分数，%）：C 0.085，Si 0.41，Mn 1.67，S 0.008，P 0.006，Ni 9.34，Cr 19.00，Fe余量。

不锈钢电化学蚀刻标记工艺，包括表面除油清洗、抗蚀膜层建立、电化学蚀刻、脱膜&清洗及成品保护等工序。

蚀刻电解液为一定浓度的FeCl3+HCl+添加剂A，溶剂为去离子水。

采用导电棉沾取电解液在试验件表面进行电化学蚀刻，蚀刻后脱膜干燥。

深度计用来记录蚀刻槽深度；金相显微镜观察蚀刻槽内部的腐蚀状态。

2　蚀刻结果与讨论2.1　工艺参数对蚀刻深度的影响本实验采用FeCl3+HCl+添加剂A电解液体系作为研究对象，根据项目工艺要求（蚀刻槽深度≥0.013 mm）。

讨论电解液质量分数（图1a和图1b）、蚀刻电压（图1c）和蚀刻时间（图1d）对不锈钢蚀刻深度的影响。

实验温度为25℃，随后扩展到温度范围10~35℃均可（根据不同季节室内操作情况而定）。

图1　工艺参数对蚀刻深度的影响（改变某一参数时，其他参数：20%FeCl3，2 % HCl，蚀刻电压10V，时间2min）Figure 1　Influence of process parameters on etching depth 由图1可知，随着质量分数、电压和时间的升高，蚀刻深度均有所提高；盐酸对蚀刻深度的提高作用最大，当其他条件不变，HCl质量分数增加到5 %时，蚀刻槽深度可达0.086 mm，约为没有HCl加入时蚀刻深度的9倍；蚀刻电压>8 V后，蚀刻深度随电压快速增长；蚀doi：10.3969/j.issn.1004-275X.2018.07.024304不锈钢快速电化学蚀刻工艺研究谭俊哲1，刘　洋1，吴利敏2，赵亚楠2*（1.沈鼓集团核电泵业有限公司，辽宁　沈阳　110142；2.沈阳化工大学应用化学学院，辽宁　沈阳　110142）摘　要：针对304不锈钢表面的快速电化学蚀刻图文标记方法进行了研究。

不锈钢蚀刻工艺流程不锈钢蚀刻是一种常用的表面加工工艺，通过腐蚀剂的作用，将不锈钢材料的表面部分腐蚀掉，以达到凹凸不平的效果。

下面将介绍一下不锈钢蚀刻的工艺流程。

首先，准备工作。

确定要蚀刻的图案或文字，并将其设计好。

然后，选择合适的不锈钢板材，并确保其表面干净、光滑。

接下来，制作蚀刻模板。

使用专业软件将设计好的图案或文字打印出来，并使用特殊的打印材料制作出蚀刻模板。

然后，将蚀刻模板固定在不锈钢板上。

将模板放置在不锈钢板上，并使用胶带或胶水固定住，以防止在蚀刻过程中移动或变形。

接着，涂抹腐蚀剂。

选择适合不锈钢材料的腐蚀剂，并用刷子或喷枪均匀涂抹在不锈钢板的蚀刻区域上。

然后，进行腐蚀。

等待腐蚀剂起作用，在一定的时间内，腐蚀剂会将不锈钢板的表面腐蚀掉，呈现出凹凸不平的效果。

此时，需要不断观察蚀刻的效果。

根据需要，可以适当延长或缩短腐蚀的时间，控制不锈钢板的腐蚀程度，以达到理想效果。

最后，完成蚀刻后，将不锈钢板冲洗干净。

用水将腐蚀剂冲洗掉，并使用布或纸巾将不锈钢板擦干净。

不锈钢蚀刻工艺需要一定的专业知识和技术，因此在实际操作中需要注意以下几点：首先，选择适合蚀刻的不锈钢材料，要考虑其金属成分、硬度等因素。

其次，要注意蚀刻剂的选择和使用，要根据不锈钢材料的特性来选择合适的蚀刻剂。

最后，在操作过程中要进行严格的个人防护，注意腐蚀剂的腐蚀性，避免直接接触皮肤或吸入其气体。

不锈钢蚀刻可以将不锈钢材料的表面变得更加美观、个性化，因此在许多领域得到了广泛的应用，如装饰品、金属标牌等。

随着技术的进步和创新，不锈钢蚀刻工艺也在不断发展，不断推出新的工艺和设备，以满足不同需求。
