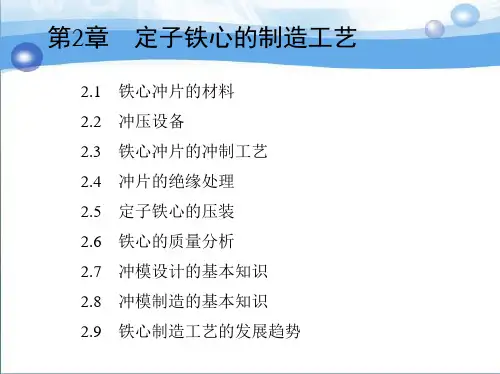

电机制造工艺学第二章 定子铁心的制造工艺

定子的生产过程定子是电机中重要的部件之一，它是由一定数量的线圈和铁芯组成的。

定子主要负责产生旋转磁场，使转子转动，从而实现电机的工作。

定子的生产过程需要多个工序，包括铁芯加工、线圈制作、绕线、压装和绝缘等。

下面，我们将详细介绍定子的生产过程。

铁芯加工是制造定子的第一步。

铁芯是定子的核心部件，它通常由硅钢片制成。

硅钢片具有高磁导率和低磁阻，能够减少能量的损耗。

在铁芯加工中，硅钢片首先被切割成一定大小的片段，然后进行F型槽加工。

F型槽是用于放置线圈的凹槽，槽内有定子铜线圈的位置和方向。

在F 型槽加工中，需要掌握好加工参数，确保槽的尺寸和位置精度符合要求。

线圈制作是定子生产的第二步。

线圈由铜线或铝线绕制成，大小和尺寸要与铁芯的槽相匹配。

线圈的绕制是一项精细的工艺，需要使用专业的绕线机器进行。

在绕线过程中，需要掌握好绕线的张力，保证线圈的正确性和稳定性。

绕线是定子生产的第三步。

绕线是将线圈按照一定的规律穿过槽，并绕制在铁芯上。

在绕线过程中，需要精确地按照线圈图纸要求穿线，确保线圈的位置和方向正确。

同时，在绕线过程中需要保持线的紧张度均匀，避免线圈出现松散或者交叉的情况。

压装是定子生产的第四步。

压装是指将线圈压入铁芯槽中。

在压装过程中需要掌握好压装力度和速度，确保线圈紧密地贴合槽内表面，避免出现空隙或者变形的情况。

同时，还需要保持压装过程的温度和湿度适宜，避免线圈或者铁芯受潮或者变形。

绝缘是定子生产的最后一步。

绝缘是将绝缘材料覆盖在线圈表面，确保线圈与铁芯之间相互隔离，避免出现短路或者漏电的情况。

在绝缘过程中，需要掌握好绝缘材料的质量和厚度，确保其能够承受定子在使用过程中所产生的加热和电压。

到此为止，定子的生产过程已经完成。

在生产过程中，需要考虑到其质量、效率、可靠性和经济性等方面的问题，并采取相应的措施保证其质量。

这些措施包括制定良好的工艺流程和质量控制流程，并引入先进的生产设备和检测手段，以提高生产效率和降低生产成本。

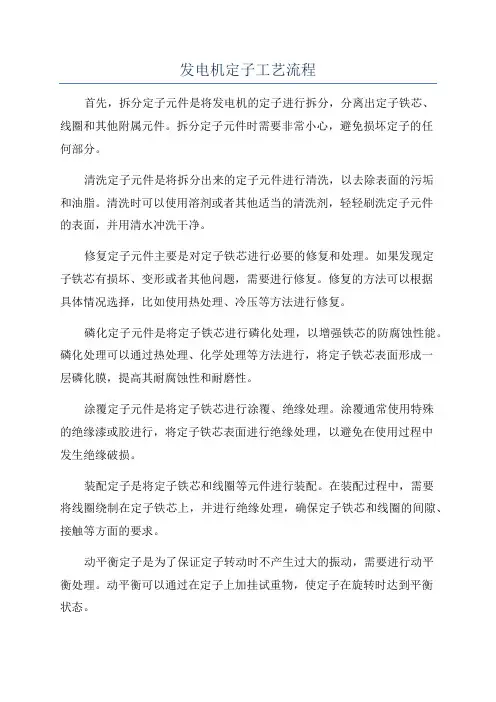

发电机定子工艺流程首先，拆分定子元件是将发电机的定子进行拆分，分离出定子铁芯、线圈和其他附属元件。

拆分定子元件时需要非常小心，避免损坏定子的任何部分。

清洗定子元件是将拆分出来的定子元件进行清洗，以去除表面的污垢和油脂。

清洗时可以使用溶剂或者其他适当的清洗剂，轻轻刷洗定子元件的表面，并用清水冲洗干净。

修复定子元件主要是对定子铁芯进行必要的修复和处理。

如果发现定子铁芯有损坏、变形或者其他问题，需要进行修复。

修复的方法可以根据具体情况选择，比如使用热处理、冷压等方法进行修复。

磷化定子元件是将定子铁芯进行磷化处理，以增强铁芯的防腐蚀性能。

磷化处理可以通过热处理、化学处理等方法进行，将定子铁芯表面形成一层磷化膜，提高其耐腐蚀性和耐磨性。

涂覆定子元件是将定子铁芯进行涂覆、绝缘处理。

涂覆通常使用特殊的绝缘漆或胶进行，将定子铁芯表面进行绝缘处理，以避免在使用过程中发生绝缘破损。

装配定子是将定子铁芯和线圈等元件进行装配。

在装配过程中，需要将线圈绕制在定子铁芯上，并进行绝缘处理，确保定子铁芯和线圈的间隙、接触等方面的要求。

动平衡定子是为了保证定子转动时不产生过大的振动，需要进行动平衡处理。

动平衡可以通过在定子上加挂试重物，使定子在旋转时达到平衡状态。

最后，测试定子是将已经装配好的定子进行各项性能测试，包括绝缘电阻测试、电压耐受测试等。

测试的目的是确保定子的各项性能符合设计和使用要求。

综上所述，发电机定子的工艺流程包括拆分定子元件、清洗定子元件、修复定子元件、磷化定子元件、涂覆定子元件、装配定子、动平衡定子、测试定子等几个主要步骤。

通过这些步骤的操作，可以生产出质量可靠、性能稳定的发电机定子。

参考资料：《电机制造工艺学》湖南大学方日杰主编1995年《国外中小型电机制造工艺》 1973《电机制造工艺学》王永昌 1984《电机制造工艺学》胡志强主编．—北京：机械工业出版社，2011铁心是电机的有效部分之一，铁心制造工艺对电机的运行性能影响很大。

铁心制造工艺包括冲片制造和铁心压装两部分。

冲片的冲制属于冲压工艺范肩。

本章先介绍铁心冲片材料的种类及其应用，冲压工艺的一般问题，然后阐述铁心冲片制造、铁心压装、铁心创造质量的检查及其对产品质量的影响等问题。

由于软磁材料的磁导率高、磁滞损耗小和便于制造，因此，铁心一般均用软磁材料制造。

软磁材料的品种有普通碳素结构钢、硅钢片、电工纯铁和导磁合金等。

除直流电机和同步电机的磁极铁心常用普通碳素结构钢板制造外，电机铁心冲片最常用的材料是硅钢片，有些电机中也采用电工纯铁或导磁合金(如铁镍合金、铁锅台金等)。

硅钢片越薄，铁心损耗越小，但冲片的机械强度降低，铁心制造工时增加。

叠装后，由于冲片绝缘厚度所占的比例增加，使铁心的叠压系数降低，导致铁心的有效长度和截面积减小。

所以，在电机制适中不宜采用过薄的电工钢带(片)，通常采用的厚度为0.5mm与0.35mm。

冷冲压工艺的特点1、操作简单。

主要依靠冲床和模具进行工作，操作者只做简单的送料工作，对操作者的技术水平要求较低。

2、精度可靠。

工件的尺寸精度主要决定于模具，而与操作者关系极小，因此工件的尺寸稳定，互换性好。

3、生产率高。

冲床工作速度快，冲压过程又便于实现机械化和自动化，生产率很高。

4、材料利用率高。

工件可套裁，冲压件只需经过少量切削，甚至无需切削加工使可直接使用。

5、模具制造周期校长，其制造费用较高。

6、工作噪声大。

冷冲压属于冲击性工作，每进行一次冲压，使发出一个响声。

冲剪车间是噪声公害的重灾区之一。

7、冲剪速度快、压力大，容易发生人身事故。

由于模具制造周期长和制造费用高，当工件数量不多时，采用冷冲压工艺是不经济的。

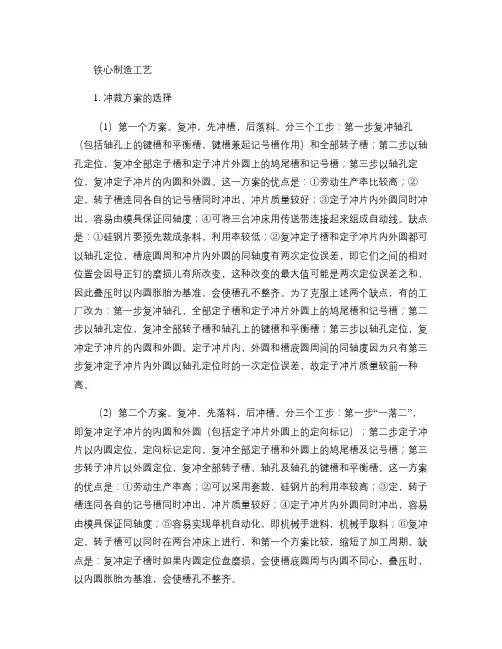

铁心制造工艺1. 冲裁方案的选择（1）第一个方案。

复冲，先冲槽，后落料。

分三个工步：第一步复冲轴孔（包括轴孔上的键槽和平衡槽，键槽兼起记号槽作用）和全部转子槽；第二步以轴孔定位，复冲全部定子槽和定子冲片外圆上的鸠尾槽和记号槽；第三步以轴孔定位，复冲定子冲片的内圆和外圆。

这一方案的优点是：①劳动生产率比较高；②定，转子槽连同各自的记号槽同时冲出，冲片质量较好；③定子冲片内外圆同时冲出，容易由模具保证同轴度；④可将三台冲床用传送带连接起来组成自动线。

缺点是：①硅钢片要预先裁成条料，利用率较低；②复冲定子槽和定子冲片内外圆都可以轴孔定位，槽底圆周和冲片内外圆的同轴度有两次定位误差，即它们之间的相对位置会因导正钉的磨损儿有所改变，这种改变的最大值可能是两次定位误差之和，因此叠压时以内圆胀胎为基准，会使槽孔不整齐。

为了克服上述两个缺点，有的工厂改为：第一步复冲轴孔，全部定子槽和定子冲片外圆上的鸠尾槽和记号槽；第二步以轴孔定位，复冲全部转子槽和轴孔上的键槽和平衡槽；第三步以轴孔定位，复冲定子冲片的内圆和外圆。

定子冲片内，外圆和槽底圆周间的同轴度因为只有第三步复冲定子冲片内外圆以轴孔定位时的一次定位误差，故定子冲片质量较前一种高。

（2）第二个方案。

复冲，先落料，后冲槽。

分三个工步：第一步“一落二”，即复冲定子冲片的内圆和外圆（包括定子冲片外圆上的定向标记）；第二步定子冲片以内圆定位，定向标记定向，复冲全部定子槽和外圆上的鸠尾槽及记号槽；第三步转子冲片以外圆定位，复冲全部转子槽，轴孔及轴孔的键槽和平衡槽。

这一方案的优点是：①劳动生产率高；②可以采用套裁，硅钢片的利用率较高；③定，转子槽连同各自的记号槽同时冲出，冲片质量较好；④定子冲片内外圆同时冲出，容易由模具保证同轴度；⑤容易实现单机自动化，即机械手进料，机械手取料；⑥复冲定，转子槽可以同时在两台冲床上进行，和第一个方案比较，缩短了加工周期。

缺点是：复冲定子槽时如果内圆定位盘磨损，会使槽底圆周与内圆不同心，叠压时，以内圆胀胎为基准，会使槽孔不整齐。

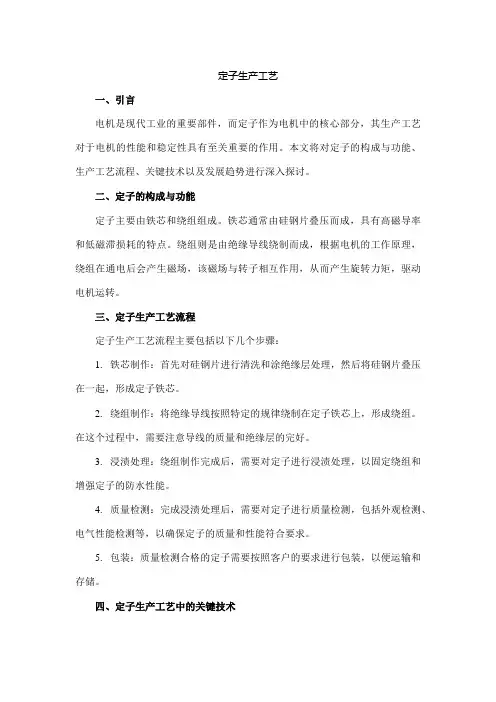

定子生产工艺一、引言电机是现代工业的重要部件，而定子作为电机中的核心部分，其生产工艺对于电机的性能和稳定性具有至关重要的作用。

本文将对定子的构成与功能、生产工艺流程、关键技术以及发展趋势进行深入探讨。

二、定子的构成与功能定子主要由铁芯和绕组组成。

铁芯通常由硅钢片叠压而成，具有高磁导率和低磁滞损耗的特点。

绕组则是由绝缘导线绕制而成，根据电机的工作原理，绕组在通电后会产生磁场，该磁场与转子相互作用，从而产生旋转力矩，驱动电机运转。

三、定子生产工艺流程定子生产工艺流程主要包括以下几个步骤：1.铁芯制作：首先对硅钢片进行清洗和涂绝缘层处理，然后将硅钢片叠压在一起，形成定子铁芯。

2.绕组制作：将绝缘导线按照特定的规律绕制在定子铁芯上，形成绕组。

在这个过程中，需要注意导线的质量和绝缘层的完好。

3.浸渍处理：绕组制作完成后，需要对定子进行浸渍处理，以固定绕组和增强定子的防水性能。

4.质量检测：完成浸渍处理后，需要对定子进行质量检测，包括外观检测、电气性能检测等，以确保定子的质量和性能符合要求。

5.包装：质量检测合格的定子需要按照客户的要求进行包装，以便运输和存储。

四、定子生产工艺中的关键技术1.叠片技术：硅钢片的叠压是定子生产中的关键技术之一。

叠压过程中需要控制压力和温度，以确保硅钢片之间的紧密贴合，同时防止硅钢片发生形变。

此外，硅钢片的涂层技术也是影响定子性能的关键因素之一。

2.绕组制作技术：绕组制作是定子生产中的另一关键技术。

在绕制过程中，需要控制导线的张力、排列和匝数等参数，以确保绕组的电气性能和机械性能符合要求。

此外，绕组绝缘层的完好也是影响定子性能的重要因素之一。

3.浸渍处理技术：浸渍处理是定子生产中的重要环节之一。

通过浸渍处理，可以固定绕组和增强定子的防水性能。

浸渍处理过程中需要控制温度、时间和压力等参数，以确保浸渍效果良好。

4.质量检测技术：质量检测是保证定子性能的重要环节之一。

通过外观检测、电气性能检测等技术手段，可以确保定子的质量和性能符合要求。

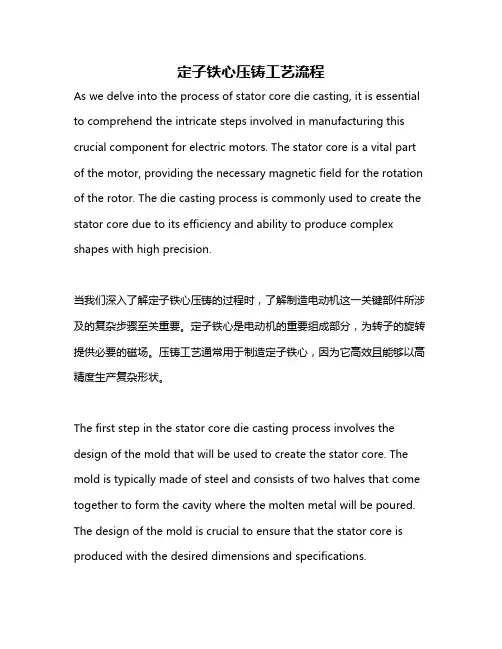

定子铁心压铸工艺流程As we delve into the process of stator core die casting, it is essential to comprehend the intricate steps involved in manufacturing this crucial component for electric motors. The stator core is a vital part of the motor, providing the necessary magnetic field for the rotation of the rotor. The die casting process is commonly used to create the stator core due to its efficiency and ability to produce complex shapes with high precision.当我们深入了解定子铁心压铸的过程时，了解制造电动机这一关键部件所涉及的复杂步骤至关重要。

定子铁心是电动机的重要组成部分，为转子的旋转提供必要的磁场。

压铸工艺通常用于制造定子铁心，因为它高效且能够以高精度生产复杂形状。

The first step in the stator core die casting process involves the design of the mold that will be used to create the stator core. The mold is typically made of steel and consists of two halves that come together to form the cavity where the molten metal will be poured. The design of the mold is crucial to ensure that the stator core is produced with the desired dimensions and specifications.定子铁心压铸过程的第一步是设计用于制造定子铁心的模具。

电机铁心制造工艺手册电机铁心是电机的重要组成部分，它主要用于传导磁场和集中磁力线，同时承受磁力产生的应力。

电机铁心的制造工艺对电机的性能和品质起着至关重要的作用。

本文将介绍电机铁心制造工艺的相关参考内容，主要涵盖了材料的选择、切割、冲压、焊接、涂层等方面。

首先，选择合适的铁心材料是电机设计的关键。

一般常用的材料有硅钢片和氧化铝陶瓷。

硅钢片具有低磁滞、低铁损等优点，广泛应用于高效电机的铁心制造。

在选择硅钢片时，应注意铁心的耗能特性和导磁特性。

氧化铝陶瓷材料具有高导磁率、低磁滞等优点，常用于高频电机的铁心。

其次，切割是铁心制造过程中的重要环节。

切割过程应注意避免划伤和变形。

常见的切割方法有剪切、钢丝锯切和喷砂切割等。

在切割硅钢片时，应避免出现锯齿和糊边，以保证铁心的平整度和紧密度。

接下来是冲压工艺。

冲压是将硅钢片或陶瓷材料冲压成所需形状和尺寸的铁芯片。

冲压工艺应注意控制冲压力度和冲压速度，以免损坏材料。

同时，冲压模具的设计和制造也是冲压工艺的关键。

模具应具备较高的精度、耐磨性和刚度，以保证铁心的尺寸和形状的一致性。

然后是焊接工艺。

焊接是将铁芯片连接成铁心的重要工艺。

常用的焊接方法有氩弧焊、电阻焊和激光焊等。

焊接工艺应注重焊接参数的选择和控制，以保证焊缝的质量和机械性能。

此外，焊接过程中还应注意控制焊接温度和焊接时间，避免过热或过短时间造成焊缝质量不良。

最后是涂层工艺。

涂层是为了减少铁心表面的磁滞损耗和铁损，提高铁心的电磁性能。

常用的涂层材料有有机涂层和无机涂层。

有机涂层通常采用喷涂或浸涂的方法施工，涂层厚度一般在5-20μm之间。

无机涂层通常采用化学镀铝或电镀镍的方法，涂层厚度更加均匀和稳定。

综上所述，电机铁心制造工艺涉及材料的选择、切割、冲压、焊接和涂层等多个方面。

制造工艺的合理选择和优化对于电机的性能和品质具有重要影响，因此在实际生产中需要严格按照相关参考内容进行操作。

最终，通过合理的制造工艺，能够大幅提高电机的效率、运行稳定性和使用寿命。

电机定子生产工艺
电机定子是电动机的重要部件，其生产工艺直接关系到电机的性能和质量。

下面将介绍电机定子的生产工艺。

首先，电机定子的生产工艺从原材料准备开始。

电机定子通常由硅钢片制成，这是一种具有良好磁导率和低磁滞损耗的材料。

原材料硅钢片首先需要进行剪切和矫直，以保证其尺寸和形状的准确度。

接下来，进行电机定子的叠片。

叠片是将多张剪切好的硅钢片叠放在一起，形成一个定子的铁芯。

在叠片过程中，要确保每一层硅钢片之间的间隙均匀，以提高定子的磁导率。

然后，对电机定子的铁芯进行固定。

通常采用焊接或电焊的方式来固定定子的铁芯，以防止其在使用过程中产生震动和噪音。

接下来，进行绕线工艺。

绕线是将线圈绕在定子的铁芯上，形成电机的定子绕组。

绕线工艺需要使用特殊的绕线机器，以保证线圈的均匀和紧密度。

绕线的密度和间隙的大小直接影响电机的功率和效率。

最后，对电机定子进行绝缘处理。

绝缘是为了防止定子绕组和铁芯之间的电流短路和击穿。

绝缘通常采用涂覆绝缘漆或贴上绝缘材料的方式进行。

绝缘处理完成后，还需要进行绝缘测试，以确保电机定子的绝缘质量。

综上所述，电机定子的生产工艺包括原材料准备、叠片、固定、
绕线和绝缘处理。

通过科学的生产工艺和严格的质量控制，可以生产出性能优良、质量可靠的电机定子。

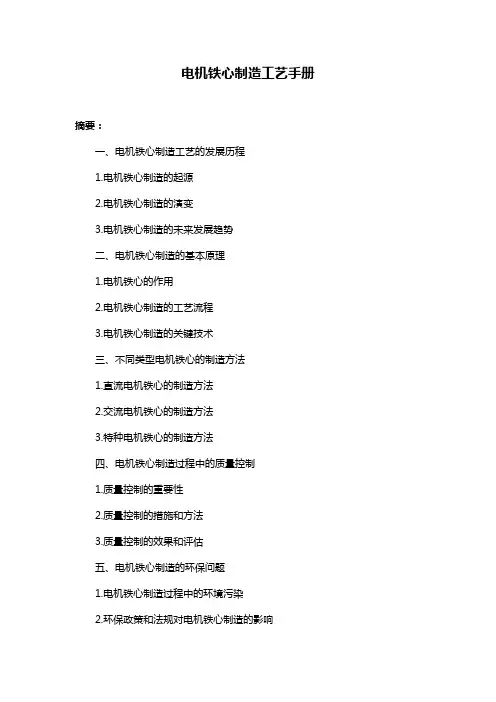

电机铁心制造工艺手册摘要：一、电机铁心制造工艺的发展历程1.电机铁心制造的起源2.电机铁心制造的演变3.电机铁心制造的未来发展趋势二、电机铁心制造的基本原理1.电机铁心的作用2.电机铁心制造的工艺流程3.电机铁心制造的关键技术三、不同类型电机铁心的制造方法1.直流电机铁心的制造方法2.交流电机铁心的制造方法3.特种电机铁心的制造方法四、电机铁心制造过程中的质量控制1.质量控制的重要性2.质量控制的措施和方法3.质量控制的效果和评估五、电机铁心制造的环保问题1.电机铁心制造过程中的环境污染2.环保政策和法规对电机铁心制造的影响3.电机铁心制造的环保技术和改进措施六、电机铁心制造行业的现状和展望1.电机铁心制造行业的市场规模和发展趋势2.电机铁心制造行业的竞争格局和主要企业3.电机铁心制造行业的未来发展方向和挑战正文：电机铁心制造工艺手册旨在介绍电机铁心制造的相关知识和技术，包括电机铁心制造的发展历程、基本原理、不同类型电机铁心的制造方法、质量控制、环保问题以及现状和展望等。

电机铁心制造工艺的发展历程可以追溯到19世纪末，随着电机工业的兴起，电机铁心制造逐渐成为一门独立的工艺。

在20世纪初期，电机铁心制造逐渐走向成熟，并且开始向自动化和智能化方向发展。

随着科技的不断进步，电机铁心制造的工艺流程和关键技术也在不断改进和完善，以满足不同类型电机的制造需求。

电机铁心制造的基本原理是利用材料学、物理学和化学等学科的知识，通过一定的工艺流程，将原材料加工成具有一定形状、尺寸和性能的电机铁心。

电机铁心的作用是承受电机运行过程中的电磁力和机械应力，保证电机的正常运行。

不同类型电机铁心的制造方法各有特点。

直流电机铁心的制造方法主要包括叠片法和环氧浇注法；交流电机铁心的制造方法主要包括叠片法和铸造法；特种电机铁心的制造方法主要包括挤压法、轧制法和喷涂法等。

电机铁心制造过程中的质量控制非常重要，直接影响到电机的性能和寿命。

发电机定子工艺流程发电机定子是发电机中的核心部件之一，它的制作需要经过一系列的工艺流程。

下面将详细介绍一下发电机定子的工艺流程。

首先，工艺流程的第一步是进行定子的设计。

设计师根据发电机的功率、转速、电压等参数，绘制出定子的结构图和尺寸要求。

设计师需要考虑定子的强度、绝缘性能和散热等问题，确保定子在工作中的可靠性和稳定性。

接下来，根据设计要求，开始制定定子的工艺流程。

首先是定子的铁芯制作。

铁芯是定子的主要支撑部件，也是磁场产生的重要部分。

制作铁芯需要先将硅钢片按照定子的形状剪切，然后使用冲压设备将这些硅钢片冲压成定子的铁芯片。

铁芯片要经过去毛刺、清洗、退火等工艺过程，确保铁芯片的质量。

然后，进行定子线圈的制作。

定子线圈是定子的另一个重要部分，也是电磁场产生的关键。

制作定子线圈需要将绝缘线或者铜棒按照设计要求编织或者弯曲成预先设计好的形状。

然后，用专业的机器进行定子线圈的绕制。

绕制完成后，需要对线圈进行绝缘处理，通常是将线圈浸入绝缘漆中，确保线圈不会与其他部件发生短路。

接下来，进行定子的组装。

组装定子需要将铁芯片和线圈进行精确的对位，并使用专用的工具将它们组装在一起。

组装完成后，还需要进行绝缘测试，确保定子绝缘良好，没有任何问题。

最后，进行定子的调试和测试。

定子调试主要是为了调整定子的位置和形状，确保它与转子之间的最佳匹配。

测试工作主要是用专用的测试设备对定子的绝缘性能、电阻和工作温度等进行检测，以确保定子的质量和性能符合设计要求。

总的来说，发电机定子的制作工艺流程涉及了铁芯制作、线圈制作、组装、调试和测试等多个环节。

每个环节都需要精细的操作和严格的质量控制，只有符合要求的定子才能确保发电机的正常工作。

定子铁心制造控制办法Y2、Y3系列三相异步电动机的定子铁心为外压装结构。

一定数量的定子冲片和两端的定子压圈经装压后用扣片扣紧成一个整体。

冲制定子、转子冲片用电工硅钢片，一般采用厚度为0.5mm的热轧或冷轧硅钢板或卷料，冷轧硅钢片以其优良的电磁性能和机械性能将逐渐取代热轧硅钢板。

在装有自动进料装置的高速冲床上加工冲片时，都采用卷料，其余则采用板料或由板料剪裁成一定尺寸的条料。

条料用龙门剪床或滚动剪床进行裁剪。

冲制冲片时，要合理地排样和选择适当的冲制余量，以提高材料的利用率。

定子、转子铁心是由定、转子冲片压装而成的，因此，冲片质量主要根据铁心的技术要求确定，有以下几点：（1）定子冲片内、外圆和转子冲片的轴孔尺寸为8级精度，定子冲片外圆对内圆的同轴度为8级。

（精度等级越高，尺寸公差范围就越小，具体见冲片图纸要求）。

（2）定子冲片槽形尺寸为10级精度，槽形沿圆周应均匀分布。

（3）冲片断面上的毛刺应小于0.5mm，复式冲槽的冲片个别部位毛刺允许为0.08mm。

定子、转子冲片的冲制方法有单式槽、复式冲槽和多工位级进冲制等。

此三种冲制方法的特点和适用范围见表3-6.定子、转子冲片制造方法很多，但都要保证冲片内、外圆同轴度得精度。

采用单式冲槽、复式冲槽时，冲片内外圆要一次冲成。

多工位级进冲时，则由冲模的高精度来保证。

定子冲片在压装前，需对表面进行绝缘处理，其目的主要是为了减少铁心涡流损耗，而且可增强其腐蚀、耐油和防锈性能。

冲片表面进行绝缘处理，主要技术要求是绝缘层应具有良好的介电性能、耐油性、防潮性、附着力强和足够的机械强度和硬度，表3-6 各种类型冲制方法的特点和适用范围而且绝缘层要薄，以提高铁心的叠压系数，增加铁心的有效长度。

部分系列H180及以上的电机定子冲片表面需经绝缘处理，常用方法涂1611油性硅钢片漆。

漆膜的单面厚度为0.01~0.015mm，双面厚度不大于0.025mm。

涂漆前要检查毛刺大小，表面有否油污和锈斑，以免影响涂漆质量。

定子生产工艺定子是电机的重要组成部分，是控制电能转换的核心部件之一。

定子生产工艺是指制造定子的技术过程，包括定子的设计、加工制造和组装等环节。

下面将介绍定子生产工艺的主要步骤。

首先是定子的设计。

定子的设计是整个生产工艺的基础，需要根据电机的功率、转速和额定电压等参数进行设计。

设计人员需要确定定子的铁心形状、槽数和铁心材料等，以满足电机的运行要求。

同时，还需要设计定子的绕组结构，包括绕组层数、线圈匝数和导线截面积等。

接下来是定子的铁心加工。

定子的铁心一般采用硅钢片制成，硅钢片具有较低的磁导率和较高的电阻率，能够有效降低铁心的铁损和涡流损耗。

硅钢片经过冷轧、裁剪和矫直等工序加工成定子铁心的厚度和形状。

加工完成后，还需要对铁心进行退火处理，以消除残余应力，提高硅钢片的磁导率和电阻率。

然后是定子的绕组制造。

绕组是定子的重要组成部分，用于产生磁场和传输电能。

绕组的制造需要先制作绕组工装，然后将导线根据绕组的结构和参数进行绝缘处理和绕制。

绕制完成后，还需要进行绝缘测试，以确保绕组的绝缘性能达到要求。

绕组制造完成后，还需要对绕组进行固定和护套，以防止绕组受到外力损坏。

最后是定子的组装。

定子的组装是将铁心和绕组组合在一起，形成完整的定子。

组装过程需要进行精确定位和调整，以确保定子的轴线与转子的轴线重合，避免产生不必要的摩擦和振动。

组装完成后，还需要进行电气性能测试和质量检验，以确保定子的正常运行。

总而言之，定子的生产工艺是一个复杂的过程，需要设计人员、加工工人和技术人员的密切合作。

通过科学的设计和精细的加工制造，可以提高定子的工作效率和可靠性，提高电机的性能和使用寿命。

定子生产工艺的研究和改进对于电机行业的发展具有重要意义。

定子铁心压铸工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!定子铁心压铸工艺流程一、准备工作阶段。

在进行定子铁心压铸之前，需做好充分的准备。

第1篇一、引言电机作为一种重要的机械设备，广泛应用于工业、农业、国防、科研等领域。

电机的制造工艺对于电机的性能、可靠性、使用寿命等具有决定性影响。

本文将从电机的结构、材料、工艺流程等方面，对电机制造工艺进行详细介绍。

二、电机结构电机主要由定子、转子、端盖、轴承、冷却系统等部分组成。

1. 定子：定子是电机的外壳，通常由硅钢片叠压而成，内部嵌入线圈。

定子的作用是产生磁场，从而实现能量转换。

2. 转子：转子是电机的核心部分，通常由硅钢片叠压而成，外部缠绕线圈。

转子的作用是产生电磁力，从而实现机械能的输出。

3. 端盖：端盖是电机的连接部分，起到固定、支撑和密封的作用。

4. 轴承：轴承是电机的支撑部分，起到减少摩擦、降低噪音和延长使用寿命的作用。

5. 冷却系统：冷却系统包括风扇、油冷却器等，用于降低电机运行过程中的温度，保证电机正常运行。

三、电机材料1. 硅钢片：硅钢片是电机定子和转子的主要材料，具有良好的磁导率和耐腐蚀性。

2. 线圈：线圈通常采用高强度、耐腐蚀的漆包线，根据电机的额定电压和电流进行绕制。

3. 端盖、轴承等部件：端盖、轴承等部件通常采用铸铁、铝合金等材料，具有良好的机械性能和耐腐蚀性。

四、电机制造工艺流程1. 钢铁材料准备：根据电机的尺寸和性能要求，选择合适的硅钢片，并进行剪切、叠压等处理。

2. 定子、转子制造：将硅钢片叠压成定子和转子，并进行机械加工，确保其尺寸精度和表面质量。

3. 线圈绕制：根据电机的额定电压和电流，选择合适的漆包线，进行线圈绕制，并保证线圈的均匀性和绝缘性能。

4. 定子、转子组装：将定子和转子组装在一起，确保组装精度和稳定性。

5. 端盖、轴承等部件加工：对端盖、轴承等部件进行机械加工，确保其尺寸精度和表面质量。

6. 端盖、轴承等部件组装：将端盖、轴承等部件组装到定子和转子之间，确保组装精度和稳定性。

7. 涂装：对电机进行涂装，提高其耐腐蚀性和美观性。

8. 性能测试：对电机进行性能测试，包括绝缘电阻、空载电流、负载电流、温升等，确保电机性能符合要求。

电机铁芯生产过程
电机铁芯生产过程包括以下几个步骤：
1.冲片制造：电机铁芯的冲片制造过程包括钢板开卷、剪切、冲裁、叠片、铆接等工序。

其
中，冲裁是关键步骤之一，需要高精度、高效率、长寿命的多工位级进模进行自动化冲制。

2.铁芯压装：铁芯压装是将冲片和定子铁芯组合在一起的过程，包括定子叠片、铁芯组装、
压力装配等工序。

铁芯压装需要在高速自动冲床上使用专业的模具和工装，实现高效、高精度的压装。

3.铁芯加工：铁芯加工包括定子槽型加工、转子槽型加工、铁芯两端面加工等工序。

其中，
铁芯两端面加工是关键步骤之一，需要采用专业的端面加工设备进行加工。

4.铁芯检测：铁芯检测包括铁芯尺寸检测、铁芯气隙检测、铁芯磁性能检测等工序。

通过检
测，可以保证铁芯的质量和性能符合要求。

5.铁芯组装：铁芯组装是将定子铁芯、转子铁芯、轴承等零部件组装在一起的过程，包括定
子组装、转子组装、轴承组装等工序。

铁芯组装需要在专业的组装设备上进行。

6.铁芯测试：铁芯测试包括铁芯性能测试、绝缘电阻测试、空载电流测试等工序。

通过测试，
可以保证铁芯的质量和性能符合要求。

综上所述，电机铁芯生产过程需要经过多个工序和环节，每个工序和环节都需要严格按照标准和要求进行操作和控制，以确保最终产品的质量和性能符合要求。

定子铁芯制作工艺嘿，咱今儿就来聊聊定子铁芯制作工艺这档子事儿。

你说这定子铁芯啊，就好比是一台机器的心脏。

那它是咋来的呢？这可得好好说道说道。

咱先得准备好材料，就像厨师做菜得有新鲜食材一样。

这材料可得精挑细选，不能有半点马虎。

然后呢，就开始加工啦！就跟咱小时候玩泥巴似的，得把它捏出个形状来。

不过这可比玩泥巴复杂多了，得用各种工具和技术，把那一片片的铁芯材料加工成咱想要的样子。

你想想，要是这一步没做好，那后面不就全乱套啦？就好比盖房子，根基没打牢，那房子还能稳当吗？在加工的过程中，得注意尺寸啊、精度啊这些个细节，差一点儿都不行。

接着就是组装啦，把那些加工好的铁芯片一片一片地拼起来，就像搭积木一样。

可别小看这搭积木的活儿，这里面的学问大着呢！得让它们严丝合缝地组合在一起，不能有缝隙，也不能歪七扭八的。

然后还得进行一些处理，让定子铁芯更结实、更耐用。

这就好比给它穿上一层坚固的铠甲，能经得住各种考验。

你说这定子铁芯制作工艺难不难？那肯定难啊！但咱中国人就是有这股子钻研劲儿，再难的事儿也能给它搞定。

你再想想，要是没有这精湛的定子铁芯制作工艺，那咱家里的电器、工厂里的机器还能正常运转吗？那肯定不行啊！所以说啊，这看似普通的定子铁芯制作工艺，可有着大作用呢！咱可不能小瞧了这门工艺，它背后是无数工匠们的心血和汗水。

他们日复一日地钻研、实践，就是为了让定子铁芯越来越好，让我们的生活越来越便利。

你说，咱是不是得给这些工匠们点个赞？他们就像幕后的英雄，默默地为我们的生活贡献着力量。

咱以后再看到那些电器、机器啥的，可别光想着它们有多好用，也得想想这背后的定子铁芯制作工艺，想想那些辛苦付出的工匠们。

这就是定子铁芯制作工艺的魅力所在啊，它虽然不显眼，但却至关重要！就这么着吧！。
