2024年覆铜（DCB）陶瓷基板市场分析现状1. 引言覆铜（DCB）陶瓷基板是一种在高功率电子设备中广泛使用的散热材料。
它具有优异的导热性能和电绝缘性能，可有效地将电子元件产生的热量散发出去，从而保持电子设备的正常运行。
本文将对覆铜（DCB）陶瓷基板市场进行综合分析，探讨其发展现状和未来趋势。
2. 市场概述2.1 市场定义覆铜（DCB）陶瓷基板是一种具有铜箔覆盖的陶瓷基板，常用于高功率电子设备的散热模块中。
它由绝缘陶瓷材料、导热铜箔和焊锡材料构成，广泛应用于电力电子、光电子、电力模块等领域。
2.2 市场规模据市场调研数据显示，覆铜（DCB）陶瓷基板市场在过去几年中呈现稳步增长的趋势。
预计到2025年，全球覆铜（DCB）陶瓷基板市场规模将达到XX亿美元，年复合增长率为X%。
2.3 市场驱动因素覆铜（DCB）陶瓷基板市场的增长得益于以下几个因素：•高功率电子设备市场的快速发展，如新能源行业和电动车市场的扩大，使得对散热性能更高的覆铜（DCB）陶瓷基板的需求增加。
•覆铜（DCB）陶瓷基板具有优异的导热性能和电绝缘性能，能够更好地满足高功率电子设备对散热要求的提高。
•覆铜（DCB）陶瓷基板的制造技术不断改进，降低了生产成本，提高了产品质量，进一步推动了市场需求的增长。
3. 市场竞争格局3.1 企业竞争目前，全球覆铜（DCB）陶瓷基板市场竞争格局较为分散，主要有国内外知名企业参与竞争。
其中，美国、日本和中国是全球覆铜（DCB）陶瓷基板市场的主要竞争国家。
3.2 企业战略为了在市场竞争中占据优势，企业采取了多种战略措施，包括加大研发投入、提高产品质量、降低产品价格、开拓新的市场渠道等。
4. 市场前景随着高功率电子设备市场的快速发展和技术不断进步，覆铜（DCB）陶瓷基板市场的前景广阔。
预计未来几年内，市场需求将持续增长，新产品和新技术的不断涌现将进一步推动市场发展。
然而，市场也面临一些挑战，如激烈的竞争、技术创新的压力和市场需求的不确定性等。
2024年陶瓷敷铜基板市场前景分析引言陶瓷敷铜基板是一种在陶瓷基底上覆盖铜层的电子元件基板。
随着电子产品的不断发展和需求的增加，陶瓷敷铜基板市场逐渐展现出巨大的潜力。
本文将对陶瓷敷铜基板市场前景进行分析，以揭示其发展趋势和市场机会。
市场规模及增长趋势陶瓷敷铜基板市场的规模和增长趋势是判断其前景的关键指标。
根据市场研究数据显示，近年来陶瓷敷铜基板市场呈现出持续增长的趋势。
主要原因有以下几点： 1. 电子产品需求增加：随着电子产品的普及和更新换代速度的加快，对高性能和高可靠性的电子组件的需求也不断增加。
2. 技术进步推动需求：陶瓷敷铜基板具有优异的导热性能和良好的耐高温性能，使其在高性能电子设备中得到广泛应用。
3. 新兴应用领域的需求：随着新兴应用领域（如5G通信、智能汽车等）的快速发展，对高性能电子组件的需求也在不断增加，这为陶瓷敷铜基板市场提供了新的机会。
市场竞争格局陶瓷敷铜基板市场竞争激烈，市场上存在着众多的厂家和品牌。
当前的主要竞争者包括国内外的大型电子元器件制造商和一些专业陶瓷敷铜基板制造商。
市场竞争格局的特点如下： 1. 大型电子元器件制造商的竞争优势：这些公司拥有强大的生产能力和先进的制造技术，利用其规模经济效益，可以提供更具竞争力的价格和稳定的供应。
2. 专业陶瓷敷铜基板制造商的竞争优势：这些公司专注于陶瓷敷铜基板的研发和制造，拥有较高的技术实力和更加灵活的生产能力，能够满足客户的个性化需求。
市场机会和挑战陶瓷敷铜基板市场存在着一些机会和挑战，可供制造商和投资者考虑： 1. 市场机会： - 新兴应用市场的需求增长：随着5G通信、智能汽车等新兴应用市场的快速发展，陶瓷敷铜基板作为高性能电子组件的重要部分，将有巨大的市场需求。
- 技术创新和升级需求：随着电子产品的不断创新和升级，对陶瓷敷铜基板的技术要求也在不断提高，这为新技术的研发和应用提供了机会。
2. 市场挑战： - 市场竞争加剧：随着市场的发展和利润的吸引力，越来越多的厂商将进入陶瓷敷铜基板市场，竞争将进一步加剧。
中国陶瓷基板行业发展历程（实用版）目录一、中国陶瓷基板行业发展背景二、中国陶瓷基板行业历程1.初期阶段2.发展阶段3.成熟阶段三、中国陶瓷基板行业发展现状四、中国陶瓷基板行业发展趋势五、中国陶瓷基板行业发展挑战与机遇正文一、中国陶瓷基板行业发展背景陶瓷基板是一种具有高热导率、低热膨胀系数、高化学稳定性和高热稳定性的电子材料，广泛应用于功率电子、电子封装、混合微电子与多芯片模块等领域。
随着我国电子信息产业的飞速发展，陶瓷基板行业在国民经济中的地位日益凸显。
二、中国陶瓷基板行业历程1.初期阶段：在 20 世纪 80 年代，我国陶瓷基板行业刚刚起步，主要依赖进口，国内相关技术研究和生产能力相对较弱。
2.发展阶段：进入 21 世纪，我国陶瓷基板行业开始快速发展，一些具有自主研发能力的企业逐渐崛起，国内陶瓷基板市场逐渐扩大。
3.成熟阶段：当前，我国陶瓷基板行业已经进入成熟阶段，具备一定的国际竞争力，但在高端产品领域仍需加大研发力度。
三、中国陶瓷基板行业发展现状目前，我国陶瓷基板行业呈现出以下特点：1.产业规模逐年扩大，市场份额不断提高。
2.产品种类日益丰富，从单一的氧化铝基板向氮化铝、氮化硅等高端陶瓷基板发展。
3.技术水平不断提高，部分企业已具备国际先进水平。
4.行业竞争激烈，企业间兼并重组加剧。
四、中国陶瓷基板行业发展趋势1.高端产品市场需求不断增加，陶瓷基板向高性能、微型化、集成化方向发展。
2.环保要求日益严格，绿色制造和循环经济成为行业发展主流。
3.智能化、自动化生产技术将不断融入陶瓷基板生产过程，提升生产效率。
五、中国陶瓷基板行业发展挑战与机遇1.挑战：技术创新能力不足、高端人才短缺、环保压力增大等问题制约行业发展。
2.机遇：国家政策支持、新兴市场需求增长、国际市场竞争加剧等因素为行业发展提供新的契机。
总之，我国陶瓷基板行业在历经初期阶段的起步、发展阶段的壮大后，目前已进入成熟阶段。
2024年HTCC陶瓷基板市场发展现状概述陶瓷基板是一种多层结构的一体化电子组件，作为一种重要的电子材料，已经广泛应用于电子产品的制造和封装过程中。
其中，HTCC陶瓷基板因其高温陶瓷材料的特性，在高温、高频等特殊环境下的应用越来越受到关注。
HTCC陶瓷基板的特点1.优异的导热性能：HTCC陶瓷基板具有良好的导热性能，能够有效将集成电路产生的热量分散，确保电子产品的正常运行。
2.优良的机械性能：HTCC陶瓷基板具有高硬度、低热膨胀系数等特点，可以在高温、高压等恶劣条件下保持稳定的性能。
3.卓越的尺寸稳定性：HTCC陶瓷基板的线膨胀系数比金属基板更低，能够减少因温度变化导致的尺寸变化，提高电子器件的可靠性。
4.良好的耐化学性：HTCC陶瓷基板能够抵御酸、碱等化学物质的腐蚀，保护电子器件免受外界环境的侵蚀。
HTCC陶瓷基板的应用领域HTCC陶瓷基板在各个领域中有着广泛的应用，主要包括以下几个方面：1. 无线通信HTCC陶瓷基板广泛应用于无线通信设备制造中，如天线射频模块、微波放大器等。
其良好的高频特性和导热性能，能够有效提高通信设备的性能和稳定性。
2. 功能陶瓷器件HTCC陶瓷基板广泛应用于功能陶瓷器件的制造中，如传感器、低温共烧陶瓷电容器等。
其尺寸稳定性和化学稳定性，使得这些器件能够在复杂的环境下正常工作。
3. 汽车电子HTCC陶瓷基板在汽车电子领域有着广泛的应用，如发动机控制模块、电池管理系统等。
其高温稳定性和耐化学性，能够满足汽车电子产品在苛刻的工作条件下的要求。
4. LED封装HTCC陶瓷基板在LED封装中的应用越来越普遍，如LED照明模块、光电耦合器等。
其导热性能和机械性能，能够提高LED的散热效果和可靠性。
2024年HTCC陶瓷基板市场发展现状目前，全球HTCC陶瓷基板市场正在快速发展。
以下是市场发展现状的几个方面：1. 市场规模不断扩大随着电子产品市场的扩大和技术的进步，HTCC陶瓷基板的需求不断增加。
2024年厚膜电路陶瓷基板市场环境分析1. 市场概述厚膜电路陶瓷基板在电子行业中扮演着重要的角色。
它被广泛应用于微电子、通信、计算机、汽车电子等领域。
随着科技进步和市场需求的不断增长，厚膜电路陶瓷基板市场也呈现出稳步增长的趋势。
2. 市场规模根据市场研究机构的数据显示，厚膜电路陶瓷基板市场在过去几年中保持着稳定的增长。
预计到2025年，全球厚膜电路陶瓷基板市场规模将达到xx亿美元。
3. 市场驱动因素3.1 科技进步和创新需求随着科技进步的不断推进，对于更高性能、更小尺寸和更高可靠性的电子产品需求不断增长。
厚膜电路陶瓷基板作为一种重要的电子组件，能够满足这些需求。
3.2 电子行业发展电子行业在全球范围内呈现出快速增长的趋势，尤其是通信、计算机和消费电子领域。
这将进一步推动厚膜电路陶瓷基板市场的需求增长。
3.3 环保要求厚膜电路陶瓷基板相对于传统电路板来说，在环保性能上具有一定优势。
随着全球环保要求的增加，厚膜电路陶瓷基板市场有望受到更多关注和需求。
4. 市场竞争格局目前，全球厚膜电路陶瓷基板市场竞争较为激烈，主要厂商包括日本村田制作所、美商麦克迪、中国迅飞科技等。
这些厂商通过技术创新、产品质量和售后服务等方面的竞争来争夺市场份额。
5. 市场挑战5.1 市场竞争压力由于市场竞争激烈，厚膜电路陶瓷基板行业面临着来自同行业的竞争压力。
厂商需要通过不断提高产品质量、降低成本、加强售后服务等手段来应对市场挑战。
5.2 技术研发和创新难度厚膜电路陶瓷基板的研发和创新需要大量的资金和技术支持。
技术研发和创新难度较大，对厂商而言是一个挑战。
6. 市场前景厚膜电路陶瓷基板市场具有广阔的前景。
随着科技进步和电子行业发展的推动，厚膜电路陶瓷基板市场在未来将保持稳步增长。
厂商需要积极应对市场挑战，加强技术研发和创新，以获取更多的市场份额。
同时，在环保要求趋严的背景下，厚膜电路陶瓷基板市场有望获得更多的关注和需求。
以上是对厚膜电路陶瓷基板市场环境的分析，从市场规模、市场驱动因素、市场竞争格局、市场挑战以及市场前景等方面进行了介绍。
中国陶瓷基板现状引言：中国陶瓷基板作为一种重要的电子材料，在现代电子工业中发挥着重要的作用。
本文将围绕中国陶瓷基板的现状展开讨论，包括其应用领域、技术发展、市场前景等方面。
一、中国陶瓷基板的应用领域中国陶瓷基板广泛应用于电子行业，尤其在微电子器件和集成电路领域中发挥着重要的作用。
它作为一种优质的基底材料，具有优异的电性能、热性能和机械性能，在高频、高温、高压等特殊环境下具有出色的稳定性和可靠性。
因此，陶瓷基板被广泛应用于射频功放器件、微波器件、传感器、电子陶瓷等领域。
二、中国陶瓷基板的技术发展近年来，随着电子行业的快速发展，中国陶瓷基板技术也取得了长足的进步。
首先，陶瓷基板的材料研发取得了重要突破，不断涌现出具有高导热性能、低介电常数、低介电损耗等优点的新材料。
其次，制备工艺的改进使得陶瓷基板的加工精度和表面光洁度得到了提高，大幅度提升了器件的性能。
此外，陶瓷基板的多层化、薄型化和封装技术也得到了广泛应用，进一步提升了器件的集成度和可靠性。
三、中国陶瓷基板的市场前景中国陶瓷基板市场前景广阔。
随着5G通信、物联网、人工智能等新兴技术的快速发展，对高性能电子器件的需求不断增加，陶瓷基板作为这些器件的重要组成部分，市场需求将持续增长。
此外，陶瓷基板具有优秀的导热性能和隔热性能，适用于高温环境下的工作，因此在航空航天、汽车电子、新能源等领域也有着广泛的应用前景。
四、中国陶瓷基板的挑战与对策在发展过程中，中国陶瓷基板面临着一些挑战。
首先，陶瓷基板材料的成本较高，制约了其在大规模应用中的推广。
其次，陶瓷基板的制备工艺和设备要求较高，技术门槛较高，制约了其产业化进程。
为应对这些挑战，中国陶瓷基板产业需要加强材料研发，降低成本，提高工艺装备水平，加强与上下游企业的合作，形成产学研一体化的创新体系。
五、中国陶瓷基板的发展趋势中国陶瓷基板产业的发展呈现出以下几个趋势。
首先，陶瓷基板材料将朝着高性能、多功能化的方向发展，以满足不同领域对器件性能的需求。
2024年陶瓷基覆铜板市场分析现状1. 引言陶瓷基覆铜板是一种应用广泛的电子材料，具有优异的导电性能和耐高温性能。
它被广泛用于电子设备的制造过程中，特别是高频电路板和微波电路板的制造。
本文将深入分析陶瓷基覆铜板市场的现状，并对其未来发展趋势进行展望。
2. 市场规模根据最新的市场调研数据显示，陶瓷基覆铜板市场呈现出稳步增长的趋势。
在过去几年中，全球陶瓷基覆铜板市场的年均增长率约为X%。
据预测，到2025年，市场规模将达到X亿美元。
3. 市场动态3.1 市场驱动因素陶瓷基覆铜板市场的增长主要受到以下几个因素的驱动：•电子行业的快速发展：随着智能手机、平板电脑和其他电子设备的普及，对高性能电子材料的需求不断增加，从而推动了陶瓷基覆铜板市场的增长。
•高频电路板和微波电路板的需求增加：随着通信技术的发展，高频电路板和微波电路板在通信设备中的应用越来越广泛，对陶瓷基覆铜板的需求急剧增加。
•电子产品的小型化和轻量化趋势：陶瓷基覆铜板因其较低的密度和优异的导热性能，使其成为小型化和轻量化电子产品的理想选择。
3.2 市场竞争态势目前，陶瓷基覆铜板市场存在一定的竞争。
主要的市场参与者包括以下几个方面：•龙头企业：一些大型电子材料制造商已经建立了稳定的供应链和销售网络，并享有较大的市场份额。
•新兴企业：随着市场需求的增加，一些新兴企业开始涉足陶瓷基覆铜板市场。
这些企业通常采用创新的技术和灵活的生产方式，以满足不同客户的需求。
•地理因素：市场竞争也受到地理因素的影响。
一些地区拥有更多的陶瓷基覆铜板制造企业和相关的产业配套企业，形成了竞争优势。
4. 市场前景未来几年，陶瓷基覆铜板市场将继续保持稳定增长。
以下几个方面是市场未来发展的主要趋势：•技术创新：随着技术的不断发展，陶瓷基覆铜板制造技术也将得到改进，以满足不断增长的市场需求。
例如，新型材料的研发和先进的生产工艺将提高产品的性能和质量。
•市场细分：随着应用领域的不断扩大，陶瓷基覆铜板市场将进一步细分。

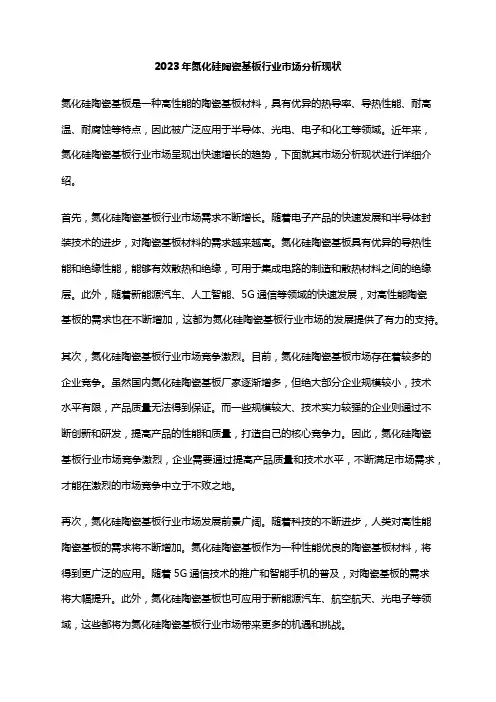

2023年氮化硅陶瓷基板行业市场分析现状氮化硅陶瓷基板是一种高性能的陶瓷基板材料，具有优异的热导率、导热性能、耐高温、耐腐蚀等特点，因此被广泛应用于半导体、光电、电子和化工等领域。
近年来，氮化硅陶瓷基板行业市场呈现出快速增长的趋势，下面就其市场分析现状进行详细介绍。
首先，氮化硅陶瓷基板行业市场需求不断增长。
随着电子产品的快速发展和半导体封装技术的进步，对陶瓷基板材料的需求越来越高。
氮化硅陶瓷基板具有优异的导热性能和绝缘性能，能够有效散热和绝缘，可用于集成电路的制造和散热材料之间的绝缘层。
此外，随着新能源汽车、人工智能、5G通信等领域的快速发展，对高性能陶瓷基板的需求也在不断增加，这都为氮化硅陶瓷基板行业市场的发展提供了有力的支持。
其次，氮化硅陶瓷基板行业市场竞争激烈。
目前，氮化硅陶瓷基板市场存在着较多的企业竞争。
虽然国内氮化硅陶瓷基板厂家逐渐增多，但绝大部分企业规模较小，技术水平有限，产品质量无法得到保证。
而一些规模较大、技术实力较强的企业则通过不断创新和研发，提高产品的性能和质量，打造自己的核心竞争力。
因此，氮化硅陶瓷基板行业市场竞争激烈，企业需要通过提高产品质量和技术水平，不断满足市场需求，才能在激烈的市场竞争中立于不败之地。
再次，氮化硅陶瓷基板行业市场发展前景广阔。
随着科技的不断进步，人类对高性能陶瓷基板的需求将不断增加。
氮化硅陶瓷基板作为一种性能优良的陶瓷基板材料，将得到更广泛的应用。
随着5G通信技术的推广和智能手机的普及，对陶瓷基板的需求将大幅提升。
此外，氮化硅陶瓷基板也可应用于新能源汽车、航空航天、光电子等领域，这些都将为氮化硅陶瓷基板行业市场带来更多的机遇和挑战。
综上所述，氮化硅陶瓷基板行业市场目前正处于快速增长阶段，市场需求不断增加，竞争激烈，发展前景广阔。
企业应抓住市场机遇，提高产品质量和技术水平，不断创新和研发，以满足市场需求，并与相关行业合作，共同推进氮化硅陶瓷基板行业的健康发展。

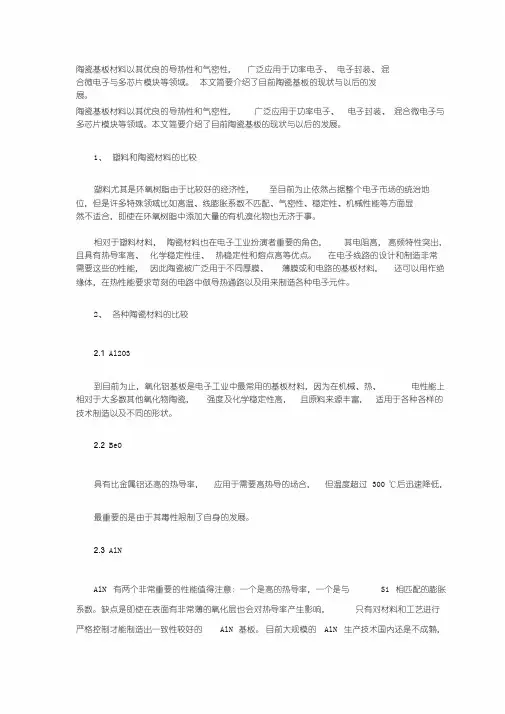

陶瓷基板材料以其优良的导热性和气密性，广泛应用于功率电子、电子封装、混合微电子与多芯片模块等领域。
本文简要介绍了目前陶瓷基板的现状与以后的发展。
陶瓷基板材料以其优良的导热性和气密性，广泛应用于功率电子、电子封装、混合微电子与多芯片模块等领域。
本文简要介绍了目前陶瓷基板的现状与以后的发展。
1、塑料和陶瓷材料的比较塑料尤其是环氧树脂由于比较好的经济性，至目前为止依然占据整个电子市场的统治地位，但是许多特殊领域比如高温、线膨胀系数不匹配、气密性、稳定性、机械性能等方面显然不适合，即使在环氧树脂中添加大量的有机溴化物也无济于事。
相对于塑料材料，陶瓷材料也在电子工业扮演者重要的角色，其电阻高，高频特性突出，且具有热导率高、化学稳定性佳、热稳定性和熔点高等优点。
在电子线路的设计和制造非常需要这些的性能，因此陶瓷被广泛用于不同厚膜、薄膜或和电路的基板材料，还可以用作绝缘体，在热性能要求苛刻的电路中做导热通路以及用来制造各种电子元件。
2、各种陶瓷材料的比较2.1 Al2O3到目前为止，氧化铝基板是电子工业中最常用的基板材料，因为在机械、热、电性能上相对于大多数其他氧化物陶瓷，强度及化学稳定性高，且原料来源丰富，适用于各种各样的技术制造以及不同的形状。
2.2 BeO具有比金属铝还高的热导率，应用于需要高热导的场合，但温度超过 300 ℃后迅速降低，最重要的是由于其毒性限制了自身的发展。
2.3 AlNAlN 有两个非常重要的性能值得注意：一个是高的热导率，一个是与Si 相匹配的膨胀系数。
缺点是即使在表面有非常薄的氧化层也会对热导率产生影响，只有对材料和工艺进行严格控制才能制造出一致性较好的AlN 基板。
目前大规模的AlN 生产技术国内还是不成熟，相对于Al2O3 ，AlN 价格相对偏高许多，这个也是制约其发展的瓶颈。
综合以上原因，可以知道，氧化铝陶瓷由于比较优越的综合性能，在目前微电子、功率电子、混合微电子、功率模块等领域还是处于主导地位而被大量运用。
陶瓷基板材料以其优良的导热性和气密性，广泛应用于功率电子、电子封装、混合微电子与多芯片模块等领域。
本文简要介绍了目前陶瓷基板的现状与以后的发展。
陶瓷基板材料以其优良的导热性和气密性，广泛应用于功率电子、电子封装、混合微电子与多芯片模块等领域。
本文简要介绍了目前陶瓷基板的现状与以后的发展。
1、塑料和陶瓷材料的比较塑料尤其是环氧树脂由于比较好的经济性，至目前为止依然占据整个电子市场的统治地位，但是许多特殊领域比如高温、线膨胀系数不匹配、气密性、稳定性、机械性能等方面显然不适合，即使在环氧树脂中添加大量的有机溴化物也无济于事。
相对于塑料材料，陶瓷材料也在电子工业扮演者重要的角色，其电阻高，高频特性突出，且具有热导率高、化学稳定性佳、热稳定性和熔点高等优点。
在电子线路的设计和制造非常需要这些的性能，因此陶瓷被广泛用于不同厚膜、薄膜或和电路的基板材料，还可以用作绝缘体，在热性能要求苛刻的电路中做导热通路以及用来制造各种电子元件。
2、各种陶瓷材料的比较Al2O3到目前为止，氧化铝基板是电子工业中最常用的基板材料，因为在机械、热、电性能上相对于大多数其他氧化物陶瓷，强度及化学稳定性高，且原料来源丰富，适用于各种各样的技术制造以及不同的形状。
BeO具有比金属铝还高的热导率，应用于需要高热导的场合，但温度超过300℃后迅速降低，最重要的是由于其毒性限制了自身的发展。
AlNAlN有两个非常重要的性能值得注意：一个是高的热导率，一个是与Si相匹配的膨胀系数。
缺点是即使在表面有非常薄的氧化层也会对热导率产生影响，只有对材料和工艺进行严格控制才能制造出一致性较好的AlN基板。
目前大规模的AlN生产技术国内还是不成熟，相对于Al2O3，AlN价格相对偏高许多，这个也是制约其发展的瓶颈。
综合以上原因，可以知道，氧化铝陶瓷由于比较优越的综合性能，在目前微电子、功率电子、混合微电子、功率模块等领域还是处于主导地位而被大量运用。
3、陶瓷基板的制造制造高纯度的陶瓷基板是很困难的，大部分陶瓷熔点和硬度都很高，这一点限制了陶瓷机械加工的可能性，因此陶瓷基板中常常掺杂熔点较低的玻璃用于助熔或者粘接，使最终产品易于机械加工。
Al2O3、BeO、AlN基板制备过程很相似，将基体材料研磨成粉直径在几微米左右，与不同的玻璃助熔剂和粘接剂（包括粉体的MgO、CaO）混合，此外还向混合物中加入一些有机粘接剂和不同的增塑剂再球磨防止团聚使成分均匀，成型生瓷片，最后高温烧结。
目前陶瓷成型主要有如下几种方法：●辊轴轧制将浆料喷涂到一个平坦的表面，部分干燥以形成黏度像油灰状的薄片，再将薄片送入一对大的平行辊轴中轧碾得到厚度均匀的生瓷片。
●流延浆料通过锋利的刀刃涂复在一个移动的带上形成薄片。
与其他工艺相比这是一种低压的工艺。
●粉末压制粉末在硬模具腔内并施加很大的压力（约138MPa）下烧结，尽管压力不均匀可能产生过度翘曲但这一工艺生产的烧结件非常致密，容差较小。
●等静压粉末压制这种工艺使用使用周围为水或者为甘油的模及使用高达69MPa的压力这种压力更为均匀所制成的部件翘曲更小。
●挤压浆料通过模具挤出这种工艺使用的浆料黏度较低，难以获得较小容差，但是这种工艺非常经济，并且可以得到比其他方法更薄的部件。
4 、基板种类及其特性比较现阶段较普遍的陶瓷散热基板种类共有HTCC、LTCC、DBC、DPC四种，其中HTCC属于较早期发展的技术，但由于烧结温度较高使其电极材料的选择受限，且制作成本相对昂贵，这些因素促使LTCC 的发展，LTCC虽然将共烧温度降至约850℃，但缺点是尺寸精确度、产品强度等不易控制。
而DBC与DPC则为国内近几年才开发成熟，且能量产化的专业技术，DBC是利用高温加热将Al2O3与Cu板结合，其技术瓶颈在于不易解决Al2O3与Cu板间微气孔产生之问题，这使得该产品的量产能量与良率受到较大的挑战，而DPC技术则是利用直接镀铜技术，将Cu沉积于Al2O3基板之上，其工艺结合材料与薄膜工艺技术，其产品为近年最普遍使用的陶瓷散热基板。
然而其材料控制与工艺技术整合能力要求较高，这使得跨入DPC产业并能稳定生产的技术门槛相对较高。
LTCC （Low-Temperature Co-fired Ceramic）LTCC 又称为低温共烧多层陶瓷基板，此技术须先将无机的氧化铝粉与约30%~50%的玻璃材料加上有机黏结剂，使其混合均匀成为泥状的浆料，接着利用刮刀把浆料刮成片状，再经由一道干燥过程将片状浆料形成一片片薄薄的生胚，然后依各层的设计钻导通孔，作为各层讯号的传递，LTCC内部线路则运用网版印刷技术，分别于生胚上做填孔及印制线路，内外电极则可分别使用银、铜、金等金属，最后将各层做叠层动作，放置于850~900℃的烧结炉中烧结成型，即可完成。
详细制造过程LTCC生产流程图图生产流程图HTCC （High-Temperature Co-fired Ceramic）HTCC又称为高温共烧多层陶瓷，生产制造过程与LTCC极为相似，主要的差异点在于HTCC的陶瓷粉末并无加入玻璃材质，因此，HTCC的必须再高温1300~1600℃环境下干燥硬化成生胚，接着同样钻上导通孔，以网版印刷技术填孔与印制线路，因其共烧温度较高，使得金属导体材料的选择受限，其主要的材料为熔点较高但导电性却较差的钨、钼、锰…等金属，最后再叠层烧结成型。
DBC （Direct Bonded Copper）‖直接敷铜技术是利用铜的含氧共晶液直接将铜敷接在陶瓷上，其基本原理就是敷接过程前或过程中在铜与陶瓷之间引入适量的氧元素，在1065℃~1083℃范围内，铜与氧形成Cu-O共晶液， DBC技术利用该共晶液一方面与陶瓷基板发生化学反应生成 CuAlO2或CuAl2O4相，另一方面浸润铜箔实现陶瓷基板与铜板的结合。
陶瓷基板直接敷铜板的制造流程图如下图。
（a） Al2O3陶瓷基板敷铜板工艺（b） AlN陶瓷基板敷铜板工艺图直接敷铜陶瓷基板工艺示意图直接敷铜陶瓷基板由于同时具备铜的优良导电、导热性能和陶瓷的机械强度高、低介电损耗的优点，所以得到广泛的应用。
在过去的几十年里，敷铜基板在功率电子封装方面做出了很大的贡献，这主要归因于直接敷铜基板具有如下性能特点：● 热性能好；● 电容性能；● 高的绝缘性能；● Si相匹配的热膨胀系数；● 电性能优越，载流能力强。
直接敷铜陶瓷基板最初的研究就是为了解决大电流和散热而开发出来的，后来又应用到AlN陶瓷的金属化。
除上述特点外还具有如下特点使其在大功率器件中得到广泛应用：● 机械应力强，形状稳定；高强度、高导热率、高绝缘性；结合力强，防腐蚀；● 极好的热循环性能，循环次数达5万次，可靠性高；● 与PCB板（或IMS基片）一样可刻蚀出各种图形的结构；无污染、无公害；● 使用温度宽-55℃～850℃；热膨胀系数接近硅，简化功率模块的生产工艺。
由于直接敷铜陶瓷基板的特性，就使其具有PCB基板不可替代特点。
DBC的热膨胀系数接近硅芯片，可节省过渡层Mo片，省工、节材、降低成本，由于直接敷铜陶瓷基板没有添加任何钎焊成分，这样就减少焊层，降低热阻，减少孔洞，提高成品率，并且在相同载流量下厚的铜箔线宽仅为普通印刷电路板的10%；其优良的导热性，使芯片的封装非常紧凑，从而使功率密度大大提高，改善系统和装置的可靠性。
为了提高基板的导热性能，一般是减少基板的厚度，超薄型（）DBC板可替代BeO，直接敷接铜的厚度可以达到，这样直接敷铜陶瓷基板就能承载较大的电流且温度升高不明显，100A电流连续通过1mm宽厚铜体，温升约17℃；100A电流连续通过2mm宽厚铜体，温升仅5℃左右。
与钎焊和Mo-Mn 法相比，DBC具有很低的热阻特性，以10×10mmDBC板的热阻为例：厚度陶瓷基片DBC的热阻为W，厚度陶瓷基片DBC的热阻为W，厚度陶瓷基片DBC的热阻为W。
氧化铝陶瓷的电阻最高，其绝缘耐压也高，这样就保障人身安全和设备防护能力；除此之外DBC 基板可以实现新的封装和组装方法，使产品高度集成，体积缩小。
直接敷铜陶瓷基板发展趋势在大功率、高密度封装中，电子元件及芯片等在运行过程中产生的热量主要通过陶瓷基板散发到环境中，所以陶瓷基板在散热过程中担当了重要的角色。
Al2O3陶瓷导热率相对较低，在大功率、高密度封装器件运行时须强制散热才可满足要求。
BeO陶瓷导热性能最好，但因环保问题，基本上被淘汰。
SiC陶瓷金属化后键合不稳定，作为绝缘基板用时，会引起热导率和介电常数的改变。
AlN陶瓷具有高的导热性能，适用于大功率半导体基片，在散热过程中自然冷却即可达到目的，同时还具有很好的机械强度、优良的电气性能。
虽然目前国内制造技术还需改进，价格也比较昂贵，但其年产增率比Al2O3陶瓷高4倍以上，以后可以取代BeO和一些非氧化物陶瓷。
所以采用AlN陶瓷做绝缘导热基板已是大势所趋，只不过是存在时间与性价比的问题。
直接敷铝基板作为一种绝缘载体应用于电子电路而取得长足进展，该技术借监了直接敷铜陶瓷基板技术。
这类新型的直接敷Al基板在理论和实验上表现出好的特性。
尽管它的特性在很多方面相似于直接敷Cu基板。
对于直接敷Cu基板，由于金属铜的膨胀系数室温时为′10-6/°C，96氧化铝陶瓷基板的热膨胀系数室温时为′10-6/°C，铜和氧化铝敷接的温度较高（大于1000℃），界面会形成比较硬的产物CuAlO2，所以敷接铜的氧化铝基板的内应力较大，抗热震动性能相对较差，在使用中常常因疲劳而损坏。
‖铝和铜相比，具有较低的熔点，低廉的价格和良好的塑性，纯铝的熔点只有660℃，纯铝的膨胀系数在室温时为′ 10-6/℃，金属铝和氧化铝陶瓷基板的敷接是物理湿润，在界面上没有化学反应，而且纯铝所具有的优良的塑性能够有效缓解界面因热膨胀系数不同引起的热应力，研究也证实Al/Al2O3陶瓷基板具有非常优良的抗热震性能。
这是直接敷Cu基板无法比拟的，同时金属铝和氧化铝陶瓷之间的抗剥离强度也较大。
直接敷铝基板作为基板特别适合于功率电子电路直接敷铝基板性能不同于直接敷铜基板的性能，前者在高温循环下有更好的稳定性能。
直接敷铝基板的芯片也表现出更好的稳定性，胜过直接敷铜基板。
直接敷铝基板以它的高的抗热震性、低的重量，有望在将来开发出更好的性能，以满足更高的需求。
敷铝陶瓷基板（DAB）以其独特的性能应用于绝缘载体，特别是功率电子电路。
这种新型材料在很多方面都有和直接敷铜基板（DBC）相似的地方，而自身又具有显着的抗热震性能和热稳定性能，对提高在极端温度下工作器件的稳定性十分明显。
由Al-Al2O3基板、Al-AlN基板做成的电力器件模块已成功应用在日本汽车工业上。
DAB基板在对高可靠性有特殊要求的器件上具有巨大的潜力，这就使其非常适合优化功率电子系统、自动化、航空航天等。
