磁场对通电导线的作用

1.1 磁场对通电导线的作用力一、安培力的方向1．安培力：通电导线在 中受的力．2．左手定则：伸开左手，使拇指与其余四个手指 ，并且都与 在同一个平面内；让磁感线从 垂直进入，并使四指指向 的方向，这时 所指的方向就是通电导线在磁场中所受安培力的方向．3．安培力方向与磁场方向、电流方向的关系： ， ，即F 垂直于B 与I 所决定的平面．二、安培力的大小1．垂直于磁场B 的方向放置的长为l 的通电导线，当通过的电流为I 时，所受安培力为F ＝ . 2．当磁感应强度B 的方向与电流方向成θ角时，公式F ＝ . 三、磁电式电流表1．原理：安培力与电流的关系．通电线圈在磁场中受到 而偏转，线圈偏转的角度越大，被测电流就越 ．根据 的偏转方向，可以知道被测电流的方向． 2．构造：磁体、线圈、螺旋弹簧、指针、极靴．3．特点：极靴与铁质圆柱间的磁场沿 方向，线圈无论转到什么位置，它的平面都跟磁感线 ，且线圈左右两边所在处的磁感应强度大小 ．4．优点：灵敏度高，可以测出很弱的电流．缺点：线圈的导线很细，允许通过的电流很弱．【参考答案】磁场 垂直 掌心 电流 拇指 F ⊥B F ⊥I IlB IlB sin θ 指针 半径 平行 相等考点一：两根通电导线之间的作用力方向【例1】在正三角形ABC 的三个顶点A 、B 、C 处，各固定有一根垂直于三角形的长直导线，每根导线通有大小相同的恒定电流，电流方向如图所示，已知导线A 受到的安培力大小为F ，则导线C 受到的安培力（ ）基础知识梳理典型例题分析A ．大小为F ，方向平行AB 向左下 B ．大小为F ，方向平行AB 向右上C ，方向垂直AB 向右下D ，方向垂直AB 向左上 【答案】C【解析】设两长直导线间的相互作用力大小为F 1，反向电流相互排斥，同向电流相互吸引，对长直导线A 研究，根据力的合成可得12cos60F F ︒=解得1F F =对长直导线C 研究，根据力的合成可得，C 受到的安培力为C 12cos30F F =︒=方向垂直AB 向右下。

《磁场对通电导线的作用力》教案6教案6：《磁场对通电导线的作用力》教学内容：本节课的教学内容来自于高中物理教材第四章第三节“磁场对通电导线的作用力”。

本节主要讲述磁场对通电导线的作用力，包括安培力的产生条件、大小计算以及方向判断。

具体内容包括：1. 安培力的产生条件：通电导线与磁场方向不平行时，导线会受到磁场的作用力。

2. 安培力的大小计算：安培力的大小与电流强度、磁场强度、导线长度以及导线与磁场方向的夹角有关，公式为 F = BILsinθ。

3. 安培力的方向判断：安培力的方向由右手定则判断，即右手的四指握住导线，大拇指指向电流方向，其他四指所指的方向为磁场方向，安培力的方向为大拇指所指的方向。

教学目标：1. 学生能理解磁场对通电导线的作用力，知道安培力的产生条件、大小计算和方向判断。

2. 学生能运用安培力公式解决实际问题，提高学生的应用能力。

3. 学生通过实验观察安培力的现象，培养学生的观察能力和实验操作能力。

教学难点与重点：1. 安培力的产生条件。

2. 安培力的大小计算和方向判断。

教具与学具准备：1. 教具：黑板、粉笔、实验器材（通电导线、磁铁、电流表、电压表、滑动变阻器等）。

2. 学具：笔记本、笔、实验报告表格等。

教学过程：一、导入：通过一个简单的实验，让学生观察磁铁对通电导线的作用力，引发学生对磁场对通电导线作用力的兴趣。

二、新课讲解：1. 讲解安培力的产生条件，通过示例和图示让学生清晰理解。

2. 讲解安培力的大小计算公式，并通过例题演示如何运用公式解决实际问题。

3. 讲解安培力的方向判断，通过右手定则让学生快速准确判断安培力的方向。

三、随堂练习：给出一些实际问题，让学生运用安培力公式进行计算，巩固所学知识。

四、实验操作：让学生分组进行实验，观察安培力的现象，培养学生的观察能力和实验操作能力。

板书设计：1. 安培力的产生条件：通电导线与磁场方向不平行。

2. 安培力的大小计算：F = BILsinθ。

磁场对通电导线的作用首先，让我们来详细了解磁场对通电导线产生力的作用。

当一个导线通过一个磁场时，磁场会对导线中的电荷施加力。

这是由于电荷在磁场中运动时受到洛伦兹力的作用。

洛伦兹力的大小与电荷的大小、电流的大小和磁场的大小相关。

根据右手法则，当电荷的运动方向与磁场的方向垂直时，力的方向与电流的方向垂直。

这就是著名的洛伦兹力。

洛伦兹力的应用非常广泛。

其中一个典型的应用是电动机。

在电动机中，通电导线被放置在一个强磁场中，当电流通过导线时，洛伦兹力会使得导线开始转动。

这样，电能可以被转化为机械能，实现物体的运动。

同样，电子在电视和计算机显示器中的运动也是通过洛伦兹力实现的。

另一个重要的作用是磁场对导线产生电磁感应现象。

当一个导体相对于磁场运动时，导体中会产生感应电流。

这就是著名的法拉第电磁感应定律的内容。

根据法拉第电磁感应定律，感应电动势的大小取决于导体的运动速度、导体和磁场的相对速度以及磁场的强度。

磁场对导线产生电磁感应现象的应用也非常广泛。

一个典型的应用是发电机。

在发电机中，一个导线被放置在一个强磁场中，并通过机械力转动。

当导线旋转时，感应电动势被感应出来，并使得电子在导线中流动，这样电能就被转换为机械能。

在实际应用中，磁场对通电导线的作用是不可忽视的。

例如，MRI（磁共振成像）是一种医学影像技术，它可以通过产生磁场并让身体中的水分子排列起来，然后通过感应电流的方式获取图像。

这种技术非常有用，可以准确地观察人体内部的问题。

在电磁学中，磁场对通电导线的作用是不可或缺的。

它不仅可以产生力，还可以产生电磁感应现象。

通过使用磁场对导线产生的力和电磁感应现象，我们可以实现电能转换为机械能，或者利用感应电动势从机械能转换为电能。

这种技术在能源转换、电力传输和医学影像等领域具有广泛的应用。

通过进一步研究和改进磁场对通电导线的作用，我们可以开发更多创新的应用，为人类的进步和发展做出贡献。

第4节磁场对通电导线的作用力要点一磁场对电流作用探秘1．磁场对电流作用的研究方法不管是电流还是磁体，对通电导线的作用都是通过磁场来实现的，因此必需要清楚导线所在位置的磁场分布情况，然后结合左手定那么准确判断导线的受力情况和将要发生的运动，在实际操作过程中．往往采用以下几种方法：(1)电流元法把整段导线分为多段直电流元，先用左手定那么判断每段电流元受力的方向，然后判断整段导线所受合力的方向，从而确定导线的运动方向．(2)等效法环形电流可等效成小磁针，通电螺线管可以等效成条形磁铁或多个环形电流，反过来等效也成立．2．判断安培力的方向应注意的问题在解决有关磁场对电流的作用问题时，能否正确判断安培力的方向是解决问题的关键，在断定安培力的方向时要注意以下两点：(1)安培力的方向总是既与磁场方向垂直，又与电流方向垂直，也就是说安培力的方向总是垂直于磁场和电流所决定的平面．(2)在详细判断安培力的方向时，由于受到静电力方向判断方法的影响，有时错误地认为安培力的方向沿着磁场方向．为防止这种错误，同学们应该把静电力和安培力进展比较，搞清力的方向与场的方向关系及区别．详细问题如下表：静电力安培力研究对象点电荷电流元受力特点正电荷受力方向与电场方向一样，负电荷相反安培力方向与磁场方向和电流方向都垂直判断方法结合电场线方向和电荷正、负判断用左手定那么判断一、安培力方向的判断【例1】如图3－4－6所示，用两根一样的细绳程度悬挂一段均匀载流直导线MN，电流I方向从M到N，绳子的拉力均为F.为使F＝0，可能到达要求的方法是()图3－4－6A．加程度向右的磁场B．加程度向左的磁场C．加垂直纸面向里的磁场D．加垂直纸面向外的磁场二、安培力的大小【例2】一根长为0.2 m、电流为2 A的通电导线，放在磁感应强度为0.5 T的匀强磁场中，受到磁场力的大小可能是()A．0.4 N B．0.2 N C．0.1 N D．01.在图中，标出了磁场的方向、通电直导线中电流I的方向，以及通电直导线所受安培力F的方向，其中正确的选项是()2．关于磁场对通电直导线的作用力(安培力)，以下说法中正确的选项是()A．通电直导线在磁场中一定受到安培力的作用B．通电直导线在磁场中所受安培力的方向一定跟磁场的方向垂直C．通电直导线在磁场中所受安培力的方向一定跟电流的方向垂直D．通电直导线在磁场中所受安培力的方向垂直于由B和I所确定的平面3.图3－4－7通电直导线A与圆形通电导线环B固定放置在同一程度面上，通有如图3－4－7所示的电流时，通电直导线A受到程度向________的安培力作用．当A、B中电流大小保持不变，但同时改变方向时，通电直导线A所受到的安培力方向程度向______．如图1所示，图1在同一程度面的两导轨互相平行，并在竖直向上的磁场中，一根质量为3.6 kg、有效长度为2 m的金属棒放在导轨上，当金属棒中的电流为5 A时，金属棒做匀速运动；当金属棒中的电流增大到8 A时，金属棒能获得2 m/s2的加速度．那么磁场的磁感应强度为多少？拓展探究如图2所示，图2原来静止的圆形线圈通以逆时针方向的电流I.在其直径AB上靠近B点放置一根垂直于线圈平面的固定不动的长直导线，并通以电流I′，方向如下列图．在磁场力作用下，圆形线圈将怎样运动？如图3所示，图3一边长为h的正方形线圈A，其中电流I大小和方向(逆时针)均保持不变，用两条长度恒为h的绝缘细绳静止悬挂于程度长直导线CD的正下方．当导线CD中无电流时，两细绳中张力均为F T；当通过CD的电流为i时，两细绳中张力均降到αF T(0<α<1)；而当CD上的电流为i′时，两细绳中张力恰好为零．通电长直导线的磁场中某点的磁感应强度B与该点到导线的间隔r成反比．由此可知，CD中的电流方向、CD中两次通入的电流大小之比ii′分别为()A．电流方向向左B．电流方向向右C．电流大小之比ii′＝1＋αD．电流大小之比ii′＝1－α拓展探究如图4所示，图4在倾角为α的光滑斜面上，垂直纸面放置一根长为L，质量为m的直导体棒．当导体棒中的电流I垂直纸面向里时，欲使导体棒静止在斜面上，可将导体棒置于匀强磁场中，当外加匀强磁场的磁感应强度B的方向在纸面内由竖直向上逆时针至程度向左的过程中，关于B的大小的变化，正确的说法是()A．逐渐增大B．逐渐减小C．先减小后增大D．先增大后减小通电导线在磁场中的平衡问题的解决方法：①分析通电导线的受力．②分析受到的磁场力的方向和大小．③根据受力平衡列方程式．④根据平衡条件找出各个力之间的关系，求出相关的物理量.一、选择题1．如图5所示，图5在匀强磁场B中，一根粗细均匀的通电导线置于程度桌面上，此时导线对桌面有压力作用，要使导线对桌面的压力为零，以下措施中可行的是()A．增大电流强度B．减小磁感应强度C．使电流反向D．使磁场反向2．如图6所示，图6A为一程度放置的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方程度放置一通电直导线，电流方向如图中所示，当圆盘沿图中所示方向高速绕中心轴OO′转动时，通电直导线所受磁场力的方向是()A．竖直向上B．竖直向下C．程度向里D．程度向外3.如下所示的四个图中，磁感线方向或平行纸面或垂直纸面，平行于纸面的导体ab中通有a→b的电流，当将ab导体以a端为轴，从图示位置逆时针转动90°角(始终在纸面内)的过程中，通电导体所受安培力方向不发生变化的是()4．如图7所示，图7两个完全一样的线圈套在一程度光滑绝缘圆柱上，但能自由挪动，假设两线圈内通以大小不等的同向电流，那么它们的运动情况是()A．都绕圆柱转动B．以不等的加速度相向运动C．以相等的加速度相向运动D．以相等的加速度相背运动5.图8把一根柔软的螺旋形弹簧竖直悬挂起来，使它下端刚好跟杯中的水银面接触，并使它组成如图8所示的电路．当开关S接通后将看到的现象是()A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动6．如图9中①②③所示，在匀强磁场中，有三个通电线圈处于如以下列图中所示的位置，那么()图9A．三个线圈都可以绕OO′轴转动B．只有②中的线圈可以绕OO′轴转动C．只有①②中的线圈可以绕OO′轴转动D．只有②③中的线圈可以绕OO′轴转动二、计算阐述题8.图11在倾角为α的光滑斜面上，置一通有电流I，长为L，质量为m的导体棒，如图。

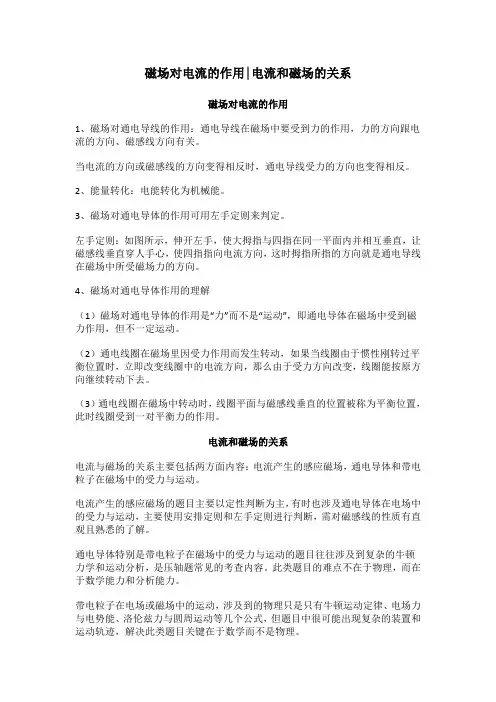

磁场对电流的作用|电流和磁场的关系磁场对电流的作用1、磁场对通电导线的作用：通电导线在磁场中要受到力的作用，力的方向跟电流的方向、磁感线方向有关。

当电流的方向或磁感线的方向变得相反时，通电导线受力的方向也变得相反。

2、能量转化：电能转化为机械能。

3、磁场对通电导体的作用可用左手定则来判定。

左手定则：如图所示，伸开左手，使大拇指与四指在同一平面内并相互垂直，让磁感线垂直穿人手心，使四指指向电流方向，这时拇指所指的方向就是通电导线在磁场中所受磁场力的方向。

4、磁场对通电导体作用的理解（1）磁场对通电导体的作用是“力”而不是“运动”，即通电导体在磁场中受到磁力作用，但不一定运动。

（2）通电线圈在磁场里因受力作用而发生转动，如果当线圈由于惯性刚转过平衡位置时，立即改变线圈中的电流方向，那么由于受力方向改变，线圈能按原方向继续转动下去。

（3）通电线圈在磁场中转动时，线圈平面与磁感线垂直的位置被称为平衡位置，此时线圈受到一对平衡力的作用。

电流和磁场的关系电流与磁场的关系主要包括两方面内容：电流产生的感应磁场，通电导体和带电粒子在磁场中的受力与运动。

电流产生的感应磁场的题目主要以定性判断为主，有时也涉及通电导体在电场中的受力与运动，主要使用安排定则和左手定则进行判断，需对磁感线的性质有直观且熟悉的了解。

通电导体特别是带电粒子在磁场中的受力与运动的题目往往涉及到复杂的牛顿力学和运动分析，是压轴题常见的考查内容。

此类题目的难点不在于物理，而在于数学能力和分析能力。

带电粒子在电场或磁场中的运动，涉及到的物理只是只有牛顿运动定律、电场力与电势能、洛伦兹力与圆周运动等几个公式，但题目中很可能出现复杂的装置和运动轨迹，解决此类题目关键在于数学而不是物理。

首先，要耐心且细心地读题，根据受力情况的变化，把复杂的装置或轨迹分为若干个阶段，每个阶段都属于容易分析处理的直线运动、圆周运动、抛体运动中的一种，然后定性地了解各阶段大致的受力和运动情况。

磁场对通电导线的作用力知识元安培力知识讲解1．安培力是磁场对电流的作用力，是一种性质力，其作用点可等效在导体的几何中心．2．安培力的大小（1）计算公式：F=BIL sinθ（2）对公式的理公式F=BIL sinθ可理解为F=B(sinθ)IL，此时B sinθ为B沿垂直I方向上的分量，也可理解为F=BI(L sinθ)，此时L sinθ为L沿垂直B的方向上的投影长度，也叫“有效长度”，公式中的θ是B和I方向间的夹角．注意：①导线是弯曲的，此时公式F=BIL sinθ中的L并不是导线的总长度，而应是弯曲导线的“有效长度”．它等于连接导线两端点直线的长度（如图所示），相应的电流方向沿两端点连线由始端流向末端．②安培力公式一般用于匀强磁场．在非匀强磁场中很短的导体也可使用，此时B的大小和方向与导体所在处的B的大小和方向相同．若在非匀强磁场中，导体较长，可将导体分成若干小段，求出各段受到的磁场力，然后求合力．3．左手定则①用于判断通电直导线在磁场中的的受力方向②用于判断带电粒子在磁场中的的受力方向方法：伸开左手，使拇指跟其余四指垂直，并且都跟手掌在同一个平面内，让磁感线穿入手心，并使四指指向电流的方向，大拇指所指的方向就是通电导线所受安培力的方向（书上定义），我在这里想说一点，是不是左手定则只可以判断受力方向，我的答案是非也，在判断力的方向时，是知二求一（知道电流方向与磁场方向求力的方向），所以也可以知道力与电流求磁场，或是知道力与磁场求电流。

4．安培力的方向在解决有关磁场对电流的作用的问题时，能否正确判断安培力的方向是解决问题的关键，在判定安培力的方向时要注意以下两点：（1）安培力的方向总是既与磁场方向垂直，又与电流方向垂直，也就是说安培力的方向总是垂直于磁场和电流所决定的平面．因此，在判断时首先确定磁场和电流所确定的平面，从而判断出安培力的方向在哪一条直线上，然后再根据左手定则判断出安培力的具体方向．（2）当电流方向跟磁场方向不垂直时，安培力的方向仍垂直电流和磁场所决定的平面，所以仍可用左手定则来判断安培力的方向，只是磁感线不再垂直穿过手心．的方向被唯一确定；但若已知B（或I）、F 注意：若已知B、I方向，则由左手定则得F安的方向，由于B只要穿过手心即可，则I（或B）的方向不唯一、安简单概括磁场对电流的作用应用步骤：1．选择研究对象以及研究过程；2．在某瞬时对物体进行受力分析并应用牛顿第二定律；3．带入安培力公式和电学公式进行公式整理；4．求解，必要时对结果进行验证或讨论。
