自动变速器的齿轮传动机构

自动变速器的结构和工作原理一、结构自动变速器是一种用于汽车的传动装置，主要作用是根据车辆的速度和负载条件，自动调整发动机输出的扭矩和转速，以提供最佳的动力传递和燃油经济性。

它由多个部件组成，包括液力变矩器、行星齿轮组、离合器、制动器、齿轮轴和控制单元等。

1. 液力变矩器：液力变矩器是自动变速器的核心部件之一，它通过液体的动力传递来实现发动机与变速器之间的连接。

液力变矩器由泵轮、涡轮和导向叶片组成，当发动机转速增加时，泵轮产生液压力，驱动涡轮转动，从而传递动力。

2. 行星齿轮组：行星齿轮组是自动变速器的主要传动装置，由太阳轮、行星轮和环形轮组成。

通过不同组合的行星轮与太阳轮、环形轮的连接，可以实现不同的传动比，从而实现不同的挡位。

3. 离合器：离合器用于连接或断开发动机与变速器之间的动力传递。

自动变速器通常配备多个离合器，通过控制离合器的开合状态，可以实现不同挡位的切换。

4. 制动器：制动器用于停止或限制齿轮轴的旋转，从而实现换挡过程中的顺畅切换。

制动器通常由摩擦片和压力装置组成，通过控制制动器的压力来实现制动效果。

5. 齿轮轴：齿轮轴是连接各个齿轮的轴，它们通过齿轮的啮合来实现动力传递。

6. 控制单元：控制单元是自动变速器的大脑，它通过传感器监测车辆的速度、负载和驾驶者的需求，然后根据预设的程序来控制变速器的工作状态，实现自动换挡。

二、工作原理自动变速器的工作原理可以简单概括为以下几个步骤：1. 液力传递：当发动机启动后，液力变矩器开始工作，通过液体的动力传递将发动机的转动力传递给变速器，实现动力输出。

2. 换挡控制：控制单元通过传感器监测车辆的速度和负载情况，根据预设的程序来判断何时需要进行换挡操作。

当需要换挡时，控制单元会发送信号给相应的离合器和制动器，实现齿轮的切换。

3. 离合器操作：当换挡信号发出后，控制单元会控制相应的离合器断开或连接，断开离合器时，发动机的动力不再传递给变速器，连接离合器时，发动机的动力重新传递给变速器。

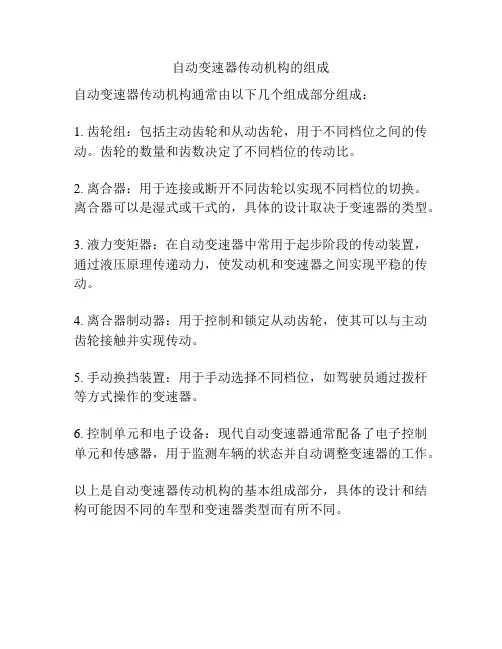

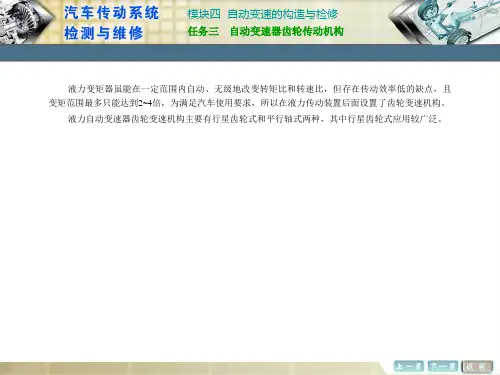

自动变速器传动机构的组成
自动变速器传动机构通常由以下几个组成部分组成：
1. 齿轮组：包括主动齿轮和从动齿轮，用于不同档位之间的传动。

齿轮的数量和齿数决定了不同档位的传动比。

2. 离合器：用于连接或断开不同齿轮以实现不同档位的切换。

离合器可以是湿式或干式的，具体的设计取决于变速器的类型。

3. 液力变矩器：在自动变速器中常用于起步阶段的传动装置，通过液压原理传递动力，使发动机和变速器之间实现平稳的传动。

4. 离合器制动器：用于控制和锁定从动齿轮，使其可以与主动齿轮接触并实现传动。

5. 手动换挡装置：用于手动选择不同档位，如驾驶员通过拨杆等方式操作的变速器。

6. 控制单元和电子设备：现代自动变速器通常配备了电子控制单元和传感器，用于监测车辆的状态并自动调整变速器的工作。

以上是自动变速器传动机构的基本组成部分，具体的设计和结构可能因不同的车型和变速器类型而有所不同。

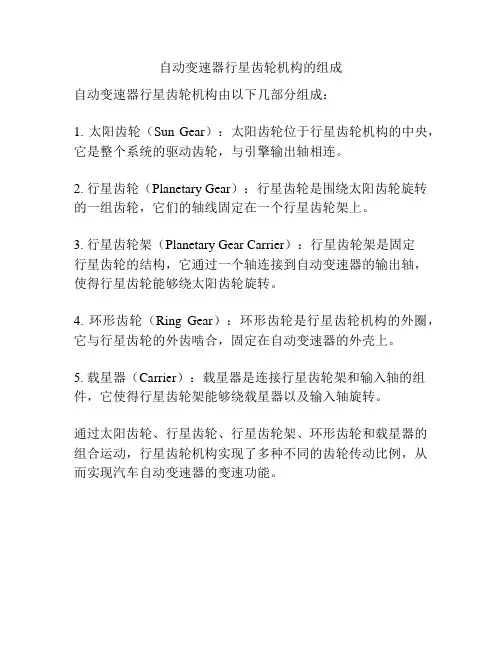

自动变速器行星齿轮机构的组成
自动变速器行星齿轮机构由以下几部分组成：
1. 太阳齿轮（Sun Gear）：太阳齿轮位于行星齿轮机构的中央，它是整个系统的驱动齿轮，与引擎输出轴相连。

2. 行星齿轮（Planetary Gear）：行星齿轮是围绕太阳齿轮旋转的一组齿轮，它们的轴线固定在一个行星齿轮架上。

3. 行星齿轮架（Planetary Gear Carrier）：行星齿轮架是固定
行星齿轮的结构，它通过一个轴连接到自动变速器的输出轴，使得行星齿轮能够绕太阳齿轮旋转。

4. 环形齿轮（Ring Gear）：环形齿轮是行星齿轮机构的外圈，它与行星齿轮的外齿啮合，固定在自动变速器的外壳上。

5. 载星器（Carrier）：载星器是连接行星齿轮架和输入轴的组件，它使得行星齿轮架能够绕载星器以及输入轴旋转。

通过太阳齿轮、行星齿轮、行星齿轮架、环形齿轮和载星器的组合运动，行星齿轮机构实现了多种不同的齿轮传动比例，从而实现汽车自动变速器的变速功能。

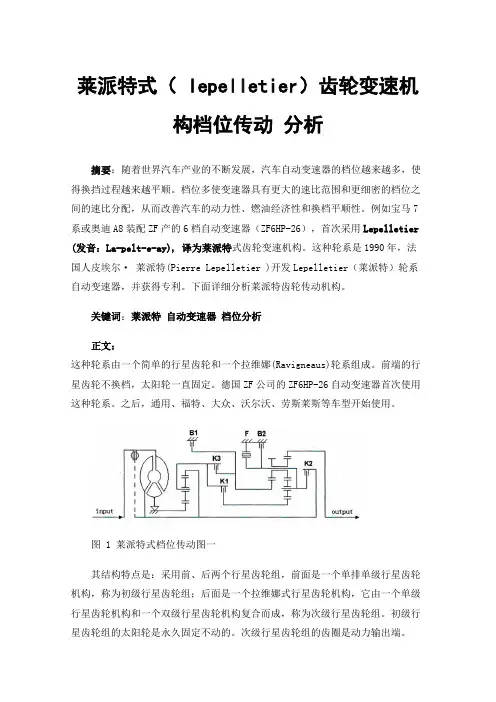

莱派特式（ lepelletier）齿轮变速机构档位传动分析摘要：随着世界汽车产业的不断发展，汽车自动变速器的档位越来越多，使得换挡过程越来越平顺。

档位多使变速器具有更大的速比范围和更细密的档位之间的速比分配，从而改善汽车的动力性、燃油经济性和换档平顺性。

例如宝马7系或奥迪A8装配ZF产的6档自动变速器（ZF6HP-26），首次采用Lepelletier (发音：La-pelt-e-ay),译为莱派特式齿轮变速机构。

这种轮系是1990年，法国人皮埃尔· 莱派特(Pierre Lepelletier )开发Lepelletier（莱派特）轮系自动变速器，并获得专利。

下面详细分析莱派特齿轮传动机构。

关键词：莱派特自动变速器档位分析正文：这种轮系由一个简单的行星齿轮和一个拉维娜(Ravigneaus)轮系组成。

前端的行星齿轮不换档，太阳轮一直固定。

德国ZF公司的ZF6HP-26自动变速器首次使用这种轮系。

之后，通用、福特、大众、沃尔沃、劳斯莱斯等车型开始使用。

图 1 莱派特式档位传动图一其结构特点是：采用前、后两个行星齿轮组，前面是一个单排单级行星齿轮机构，称为初级行星齿轮组；后面是一个拉维娜式行星齿轮机构，它由一个单级行星齿轮机构和一个双级行星齿轮机构复合而成，称为次级行星齿轮组。

初级行星齿轮组的太阳轮是永久固定不动的。

次级行星齿轮组的齿圈是动力输出端。

各换档执行元件的作用：离合器K1—连接前排行星架与拉维娜小太阳轮。

离合器K2—连接输入轴与拉维娜行星排行星架。

离合器K3—连接前排行星架与拉维娜大太阳轮。

制动器B1—固定拉维娜大太阳轮。

制动器B2—固定拉维娜式行星排行星架。

单向离合器F—阻止拉维娜行星排行星架逆时针转动。

各档位换挡执行元件工作表●—表示接合状态○—表示有发动机制动时接合为形象表达更清楚可用下图2表示档位传动路线：最早使用莱派特式齿轮变速机构的是德国ZF公司生产的ZF6HP-19A和ZF6HP-26。

自动变速器的齿轮传动机构结构及工作原理自动变速器是一种用于汽车等机械设备的传动装置，其作用是根据发动机转速和负载条件来实现汽车的平稳加速、高速巡航和节能减速等功能。

它在不同的工况下可以选择不同的传动比，将发动机的转速转化为车轮的转速。

自动变速器主要由液力变矩器、行星齿轮机构和液压控制系统组成。

液力变矩器是自动变速器的首要动力转换装置，它由泵轮、涡轮和导叶组成。

液力变矩器的工作原理是通过泵轮的旋转产生液力负载，使得涡轮随之转动，从而实现动力的传递。

泵轮连接到发动机的输出轴上，当发动机转速增加时，泵轮产生的压力将液体送入导叶，然后进一步将动能传递给涡轮。

涡轮的转动驱动变速器的输入轴，从而带动车辆的运动。

在减速或者停车的情况下，液力变矩器能够提供平稳的启动和变速过程。

行星齿轮机构是自动变速器的核心部件，它由太阳齿轮、行星齿轮、内齿轮和外齿轮等组成。

行星齿轮机构根据输入轴和输出轴的动力需求，通过不同的组合方式实现变速功能。

其中，太阳齿轮固定不动，而行星齿轮则绕太阳齿轮旋转，并与内外齿轮相连。

在不同的组合下，行星齿轮可以实现不同的传动比，从而实现变速功能。

液压控制系统通过控制液力器的油路和压力，来控制行星齿轮机构的多个部分，从而实现不同的传动比的选择。

自动变速器通过电子控制单元（ECU）来实现自动化的变速操作。

ECU根据发动机转速、车速、油门踏板位置和驾驶员的需求等参数，通过传感器实时获取数据，然后根据预设的程序，控制液压系统的压力和油路，从而实现自动变速的功能。

总的来说，自动变速器是一种通过液力变矩器和行星齿轮机构来实现变速功能的传动装置。

液力变矩器通过液体的转动和传递动能来实现发动机转速到车轮转速的传递。

行星齿轮机构通过不同的组合方式来实现不同的传动比，从而实现变速功能。

液压控制系统通过控制液力器和行星齿轮机构的压力和油路，来实现变速的控制。

自动变速器可以根据发动机和车辆的工况要求，实现平稳加速、高速巡航和节能减速等功能，提高驾驶的舒适性和安全性。

变速器齿轮传动原理与设计一、引言变速器是汽车驱动系统中至关重要的设备之一。

其主要作用是通过齿轮传动，调整发动机的输出转速和扭矩，以满足不同的行驶需求。

在本文中，我们将探讨变速器齿轮传动的原理和设计。

二、齿轮传动原理1. 齿轮传动概述齿轮传动是利用齿轮之间的啮合来传递动力和运动的装置。

它通过不同尺寸和齿数的齿轮组合，实现不同的传动比。

2. 基本齿轮参数齿轮的基本参数包括齿数、模数、齿宽等。

齿数决定了传动比，模数决定了齿轮的尺寸，齿宽则影响传动的承载能力和传动效率。

3. 齿轮啮合角齿轮啮合角是指两齿轮啮合线上任意两点之间的夹角。

合适的啮合角可以提高齿轮传动的平稳性和传动效率。

4. 齿轮传动效率齿轮传动的效率是指输入功率和输出功率之间的比值。

影响齿轮传动效率的因素包括啮合角、齿轮材料和润滑状况等。

三、变速器设计1. 变速器类型常见的变速器类型包括手动变速器和自动变速器。

手动变速器需要驾驶员通过操作离合器和换挡杆来实现变速，而自动变速器则通过液压系统和电子控制单元来自动完成变速。

2. 变速器结构变速器通常由多个齿轮副组成，其中包括输入轴、输出轴和中间的变速齿轮。

通过控制不同齿轮的啮合，可以实现不同的传动比。

3. 变速器控制系统自动变速器配备有复杂的控制系统，通过传感器和电子控制单元实时监测车速、发动机负荷等参数，以确定最佳的换挡时机和换挡方式。

4. 变速器优化设计在变速器的设计过程中，需要考虑传动比、齿轮尺寸、齿轮模数等因素。

通过优化设计，可以提高变速器的传动效率和可靠性。

四、结论变速器齿轮传动是汽车驱动系统中至关重要的组成部分。

了解变速器齿轮传动的原理和设计，可以帮助我们更好地理解汽车的变速器工作原理，并在设计和使用过程中做出更科学的决策。

通过不断的研究和优化，可以提高汽车变速器的性能和可靠性，满足不断发展的行驶需求。
