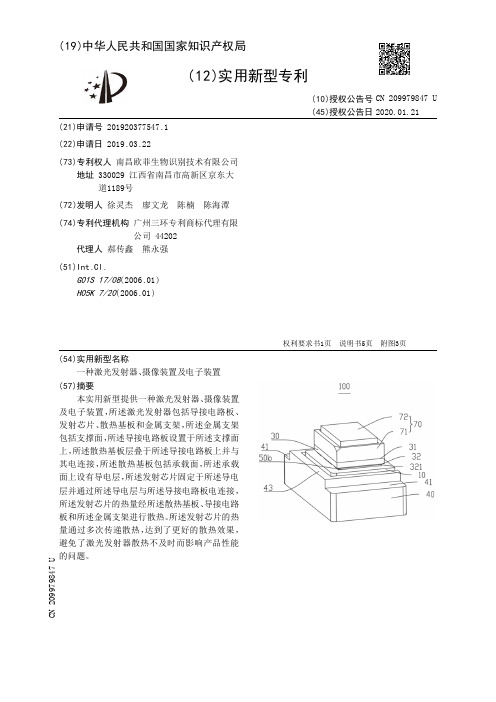

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920377547.1(22)申请日 2019.03.22(73)专利权人 南昌欧菲生物识别技术有限公司地址 330029 江西省南昌市高新区京东大道1189号(72)发明人 徐灵杰 廖文龙 陈楠 陈海潭 (74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 郝传鑫 熊永强(51)Int.Cl.G01S 17/08(2006.01)H05K 7/20(2006.01)(54)实用新型名称一种激光发射器、摄像装置及电子装置(57)摘要本实用新型提供一种激光发射器、摄像装置及电子装置,所述激光发射器包括导接电路板、发射芯片、散热基板和金属支架,所述金属支架包括支撑面,所述导接电路板设置于所述支撑面上,所述散热基板层叠于所述导接电路板上并与其电连接,所述散热基板包括承载面,所述承载面上设有导电层,所述发射芯片固定于所述导电层并通过所述导电层与所述导接电路板电连接,所述发射芯片的热量经所述散热基板、导接电路板和所述金属支架进行散热。
所述发射芯片的热量通过多次传递散热,达到了更好的散热效果,避免了激光发射器散热不及时而影响产品性能的问题。
权利要求书1页 说明书5页 附图3页CN 209979847 U 2020.01.21C N 209979847U权 利 要 求 书1/1页CN 209979847 U1.一种激光发射器,其特征在于,所述激光发射器包括导接电路板、发射芯片、散热基板和金属支架,所述金属支架包括支撑面,所述导接电路板设置于所述支撑面上,所述散热基板层叠于所述导接电路板上并与其电连接,所述散热基板包括承载面,所述承载面上设有导电层,所述发射芯片固定于所述导电层并通过所述导电层与所述导接电路板电连接,所述发射芯片的热量经所述散热基板、导接电路板和所述金属支架进行散热。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920340167.0(22)申请日 2019.03.18(73)专利权人 高亚红地址 027300 内蒙古自治区锡林郭勒盟多伦县蔡木山乡砧子山村4组123号(72)发明人 高亚红 唐明 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.G09F 15/00(2006.01)(54)实用新型名称一种电力营销用的对外宣传的展示装置(57)摘要本实用新型公开了一种电力营销用的对外宣传的展示装置,包括正面开口的箱体和安装在箱体底部的移动轮,所述箱体的内部滑动连接有底部延伸至箱体外部的移动杆,所述移动杆的底部固定连接有套设在移动轮外部的且与移动轮的底部位于同一平面的固定板,所述移动杆的顶部固定连接有位于箱体内部的推动板。
本实用新型提供的电力营销用的对外宣传的展示装置,需要移动该装置的时候,可以按压卡接机构,卡接机构使得固定件与展示板分离,可以将展示板拆下放入箱体中,当展示板拆下后,竖直弹簧会推着推动板、移动杆和固定板上升,使得移动轮与地面接触,降低该装置的高度和体积,可以使得该装置的移动更加方便。
权利要求书1页 说明书3页 附图2页CN 209471711 U 2019.10.08C N 209471711U权 利 要 求 书1/1页CN 209471711 U1.一种电力营销用的对外宣传的展示装置,包括正面开口的箱体(1)和安装在箱体(1)底部的移动轮(2),其特征在于,所述箱体(1)的内部滑动连接有底部延伸至箱体(1)外部的移动杆(3),所述移动杆(3)的底部固定连接有套设在移动轮(2)外部的且与移动轮(2)的底部位于同一平面的固定板(4);所述移动杆(3)的顶部固定连接有位于箱体(1)内部的推动板(5),所述箱体(1)顶部的左右两侧均设置有相对的固定件(6),所述固定件(6)的内部设置有通过卡接机构(8)与固定件(6)连接的展示板(7);所述箱体(1)的顶部开设有两个定位孔(9),所述展示板(7)的底部固定连接有贯穿定位孔(9)并延伸至箱体(1)内部的定位杆(10),所述定位杆(10)的底部插入开设在推动板(5)顶部的定位槽(11)内,且所述推动板(5)的底部固定连接有竖直弹簧(12),所述竖直弹簧(12)的底部与箱体(1)的内底壁固定连接。

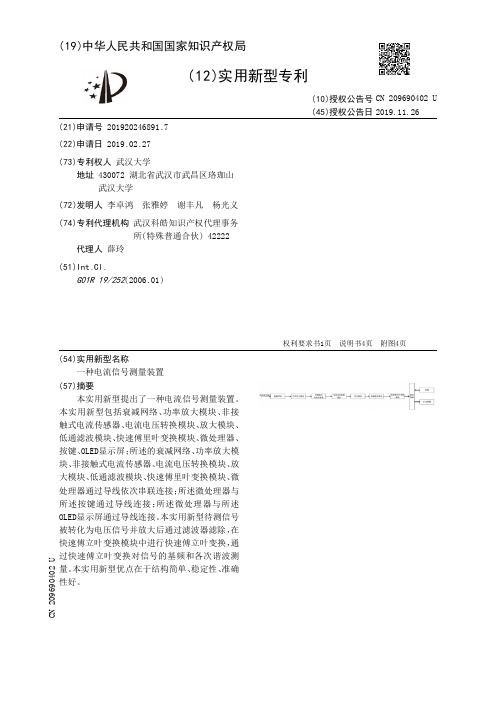

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920246891.7(22)申请日 2019.02.27(73)专利权人 武汉大学地址 430072 湖北省武汉市武昌区珞珈山武汉大学(72)发明人 李卓鸿 张雅婷 谢丰凡 杨光义 (74)专利代理机构 武汉科皓知识产权代理事务所(特殊普通合伙) 42222代理人 薛玲(51)Int.Cl.G01R 19/252(2006.01)(54)实用新型名称一种电流信号测量装置(57)摘要本实用新型提出了一种电流信号测量装置。
本实用新型包括衰减网络、功率放大模块、非接触式电流传感器、电流电压转换模块、放大模块、低通滤波模块、快速傅里叶变换模块、微处理器、按键、OLED显示屏;所述的衰减网络、功率放大模块、非接触式电流传感器、电流电压转换模块、放大模块、低通滤波模块、快速傅里叶变换模块、微处理器通过导线依次串联连接;所述微处理器与所述按键通过导线连接;所述微处理器与所述OLED显示屏通过导线连接。
本实用新型待测信号被转化为电压信号并放大后通过滤波器滤除,在快速傅立叶变换模块中进行快速傅立叶变换,通过快速傅立叶变换对信号的基频和各次谐波测量。
本实用新型优点在于结构简单、稳定性、准确性好。
权利要求书1页 说明书4页 附图4页CN 209690402 U 2019.11.26C N 209690402U权 利 要 求 书1/1页CN 209690402 U1.一种电流信号测量装置,其特征在于,包括:衰减网络、功率放大模块、非接触式电流传感器、电流电压转换模块、放大模块、低通滤波模块、快速傅里叶变换模块、微处理器、按键、OLED显示屏;所述的衰减网络、功率放大模块、非接触式电流传感器、电流电压转换模块、放大模块、低通滤波模块、快速傅里叶变换模块、微处理器通过导线依次串联连接;所述微处理器与所述按键通过导线连接;所述微处理器与所述OLED显示屏通过导线连接。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920487463.3(22)申请日 2019.04.11(73)专利权人 哈尔滨师范大学地址 150000 黑龙江省哈尔滨市利民经济开发区师大路1号(72)发明人 孙立超 张伟光 蔡志伟 高亮 丛伟 张润民 祖阁 (74)专利代理机构 哈尔滨龙科专利代理有限公司 23206代理人 高媛(51)Int.Cl.G09B 23/18(2006.01)(54)实用新型名称远距离输电机电一体化教具(57)摘要远距离输电机电一体化教具。
本实用新型涉及一种远距离输电机电一体化教具。
升压变压器T13将初级升压电压、基座(9)上还设置电压采样模块(6)与电流采样模块(7),升压变压器T1(3)是左侧设置电压采样模块(6)与电流采样模块(7),升压变压器T1(3)与降压变压器T2(4)之间设置电压采样模块(6)与电流采样模块(7),降压变压器T2(4)与负载Ⅰ(5-1)之间还设置电压采样模块(6)与电流采样模块(7),负载Ⅱ(5-2)的左侧设置电压采样模块(6)与电流采样模块(7)。
本实用新型用于远距离输电机电一体化教具。
权利要求书2页 说明书4页 附图8页CN 209879933 U 2019.12.31C N 209879933U权 利 要 求 书1/2页CN 209879933 U1.一种远距离输电机电一体化教具,其特征是:基座(9)的左侧的中部设置手摇发电机(1),所述的手摇发电机(1)的右侧设置交流稳压模块(2),所述的交流稳压模块(2)的右侧上端设置升压变压器T1(3),所述的升压变压器T1(3)的右侧设置降压变压器T2(4),所述降压变压器T2(4)的右侧设置负载Ⅰ(5-1),所述的负载Ⅰ(5-1)与负载Ⅱ(5-2)之间设置单片机控制模块(8),所述的单片机控制模块(8)通过RS232连接电脑PC显示端,所述的升压变压器T1(3)将初级升压电压、所述的基座(9)上还设置电压采样模块(6)与电流采样模块(7),所述的升压变压器T1(3)是左侧设置电压采样模块(6)与电流采样模块(7),所述的升压变压器T1(3)与降压变压器T2(4)之间设置电压采样模块(6)与电流采样模块(7),所述的降压变压器T2(4)与负载Ⅰ(5-1)之间还设置电压采样模块(6)与电流采样模块(7),所述的负载Ⅱ(5-2)的左侧设置电压采样模块(6)与电流采样模块(7);所述的手摇发电机(1)向交流稳压模块(2)传输信号,所述的交流稳压模块(2)分别向负载Ⅱ(5-2)与升压变压器T1(3)传输电压,所述的升压变压器T1(3)向降压变压器T2(4)传输电压,所述的降压变压器T2(4)向负载Ⅰ(5-1)传输电压,所述的升压变压器T1(3)向左侧设置的电流采集模块Ⅰ与电压采样模块Ⅰ输送电压与电流,所述的升压变压器T1(3)的右端设置电压采集模块Ⅱ,所述的降压变压器T2(4)的左端设置电压采集模块Ⅲ,所述的电压采集模块Ⅱ与电压采集模块Ⅲ之间设置电流采集模块Ⅱ,所述的降压变压器T2(4)与负载Ⅰ(5-1)之间设置电流采集模块Ⅲ与电压采样模块Ⅳ,所述的负载Ⅱ(5-2)的左侧设置电流采集模块Ⅳ与电压采样模块Ⅴ。

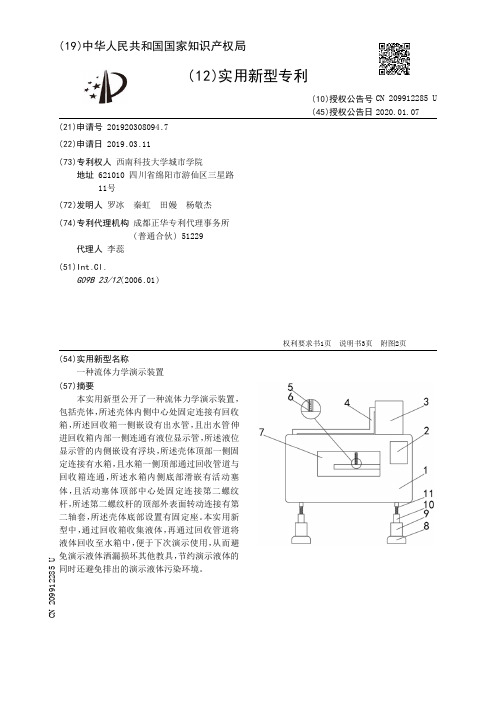

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920308094.7(22)申请日 2019.03.11(73)专利权人 西南科技大学城市学院地址 621010 四川省绵阳市游仙区三星路11号(72)发明人 罗冰 秦虹 田嫚 杨敬杰 (74)专利代理机构 成都正华专利代理事务所(普通合伙) 51229代理人 李蕊(51)Int.Cl.G09B 23/12(2006.01)(54)实用新型名称一种流体力学演示装置(57)摘要本实用新型公开了一种流体力学演示装置,包括壳体,所述壳体内侧中心处固定连接有回收箱,所述回收箱一侧嵌设有出水管,且出水管伸进回收箱内部一侧连通有液位显示管,所述液位显示管的内侧嵌设有浮块,所述壳体顶部一侧固定连接有水箱,且水箱一侧顶部通过回收管道与回收箱连通,所述水箱内侧底部滑嵌有活动塞体,且活动塞体顶部中心处固定连接第二螺纹杆,所述第二螺纹杆的顶部外表面转动连接有第二轴套,所述壳体底部设置有固定座。
本实用新型中,通过回收箱收集液体,再通过回收管道将液体回收至水箱中,便于下次演示使用,从而避免演示液体洒漏损坏其他教具,节约演示液体的同时还避免排出的演示液体污染环境。
权利要求书1页 说明书3页 附图2页CN 209912285 U 2020.01.07C N 209912285U权 利 要 求 书1/1页CN 209912285 U1.一种流体力学演示装置,包括壳体(1),其特征在于,所述壳体(1)内侧中心处固定连接有回收箱(24),所述回收箱(24)一侧嵌设有出水管(13),且出水管(13)伸进回收箱(24)内部一侧连通有液位显示管(5),所述液位显示管(5)的内侧嵌设有浮块(6),所述回收箱(24)的顶部设置有气泵(14),所述壳体(1)顶部一侧固定连接有水箱(3),且水箱(3)一侧顶部通过回收管道(4)与回收箱(24)连通,所述水箱(3)内侧底部滑嵌有活动塞体(22),且活动塞体(22)顶部中心处固定连接第二螺纹杆(20),所述第二螺纹杆(20)的顶部外表面转动连接有第二轴套(18),且第二轴套(18)外表面底部套设有固定塞体(19),所述壳体(1)底部两侧固定连接有第一螺纹杆(11),且第一螺纹杆(11)的底部外表面套设有第一轴套(10),所述第一轴套(10)的底部转动连接有保护套(9),且保护套(9)顶部焊接有固定座(8)。
专利名称:远距离输送电能的演示实验装置专利类型:实用新型专利
发明人:赵绍兴
申请号:CN200920112600.1
申请日:20090115
公开号:CN201331866Y
公开日:
20091021
专利内容由知识产权出版社提供
摘要:本实用新型涉及物理学上的一种远距离输送电能的演示实验装置,包括底板,置于底板上的电线杆,电线杆上有两根导电线,两根导电线的两端分别连接着置于底板上的升压变压器和降压变压器,所述两根导电线为电阻线,有一带导电线的小灯炮通过导电线横跨悬挂于所述的两根电阻线上,并且与所述两根电阻线裸接,而且所述带导电线的小灯炮与所述两根电阻线裸接处可在所述电阻线上平移滑动。
由于采用了上述方案,利用横跨悬挂于所述的两根电阻线上的带导电线的小灯炮亮度变化来说明输电线路上的电阻变化、高压输电的危险性、高压输电为什么要降压,以及与用户用电器的匹配。
由于采用了上述技术方案,在同一组输电线路上做实验,不但节简材料,更具有真实性。
申请人:赵绍兴
地址:322000 浙江省义乌市桥东二区45幢2-501室
国籍:CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920413660.0(22)申请日 2019.03.29(73)专利权人 郑州万特电气股份有限公司地址 450001 河南省郑州市高新技术产业开发区黄杨街38号(72)发明人 张晓龙 薛明现 李建新 刘涛 张飞 王占清 刘洁 (74)专利代理机构 郑州德勤知识产权代理有限公司 41128代理人 黄红梅 黄军委(51)Int.Cl.G09B 23/18(2006.01)(54)实用新型名称一种触电原理演示系统(57)摘要本实用新型提供了一种触电原理演示系统,通过在人体模型上设置流水灯带,能够模拟和观察到触电时电流在人体内的流向;同时通过电机的正反转控制手臂上举至竖直向上状态和下落至垂直向下状态,再结合设置在人体模型上方用于模拟输电线的横梁,从而实现人体模型触电和非触电的状态,同时还设置环形灯带实现对跨步电压的模拟,能够直观的展示跨步电压的存在形式以及触电原理;同时通过设置模拟心脏和电流指示灯,实现在不同大小的电流情况下对人体触电的模拟,具有很强的互动性,能够达到较好的模拟效果,整个过程操作简单,不需要过多的人工干预,安全性较高,使培训人员充分理解触电的原理,增强学员的防触电意识。
权利要求书1页 说明书6页 附图2页CN 209928758 U 2020.01.10C N 209928758U权 利 要 求 书1/1页CN 209928758 U1.一种触电原理演示系统,包括人体模型,其特征在于:所述人体模型为透明人体模型,透明人体模型设置有底座,底座内设置有处理器和电源;所述透明人体模型内设置有驱动电机,所述处理器控制连接所述驱动电机;所述驱动电机的输出轴设置在所述透明人体模型的手臂与躯干连接处,手臂与所述驱动电机的输出轴连接;所述透明人体模型的手臂与躯干连接处设置有用于检测手臂是竖直向上还是垂直向下的位置检测装置,所述位置检测装置与所述处理器连接;所述透明人体模型上设置有与所述处理器连接,并用于指示触电时的电流流向的流水灯带Ⅰ;所述底座上设置有支撑架,所述支撑架上方设置有用于模拟输电线的横梁;横梁的高度为所述透明人体模型的手臂竖直向上时手掌所在的高度。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920560334.2(22)申请日 2019.04.23(73)专利权人 贵阳市第三实验中学地址 550001 贵州省贵阳市黔灵镇西瓜村扶风路96号(72)发明人 杨再华 崔熙嫒 刘蓉 文芊蘅 (74)专利代理机构 贵阳春秋知识产权代理事务所(普通合伙) 52109代理人 杨云(51)Int.Cl.G09B 23/18(2006.01)(54)实用新型名称一种尖端放电演示装置(57)摘要本实用新型公开了一种尖端放电演示装置,包括基座、垂直固定于基座顶端的支撑板、以及横向穿过支撑板右侧壁顶面并用作演示尖端放电原理的针状导体;所述支撑板的侧壁贯通开设有供针状导体横向穿过的安装孔,该支撑板的顶部活动连接有用于将针状导体紧压在安装孔孔腔内的导体增固机构。
本实用新型能够将针状导体紧紧压持在安装孔内,让针状导体的尖端部始终与火焰燃芯横向平齐,增加针状导体使用时整体的稳固稳定性,降低该演示装置使用过程中针状导体发生歪斜晃动的几率,防止因针状导体位置歪斜晃动而影响尖端放电的演示效果,有利于该尖端放电演示装置的推广使用。
权利要求书1页 说明书3页 附图2页CN 209843023 U 2019.12.24C N 209843023U权 利 要 求 书1/1页CN 209843023 U1.一种尖端放电演示装置,包括基座(1)、垂直固定于基座(1)顶端的支撑板(2)、以及横向穿过支撑板(2)右侧壁顶面并用作演示尖端放电原理的针状导体(3);其特征在于:所述基座(1)的顶端位于支撑板(2)左侧位置固定安装有高压电源(4),该基座(1)的顶端位于支撑板(2)右侧位置连接有用于直观查看尖端放电状态的火焰生成装置(6);所述高压电源(4)的输出端通过导线(41)与针状导体(3)的左端电性相连于一体,所述支撑板(2)的侧壁贯通开设有供针状导体(3)横向穿过的安装孔(21),该支撑板(2)的顶部活动连接有用于将针状导体(3)紧压在安装孔(21)孔腔内的导体增固机构(5)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920525426.7(22)申请日 2019.04.17(73)专利权人 湖北师范大学地址 435002 湖北省黄石市磁湖路11号(72)发明人 侯向锋 乐永航 丁逊 (74)专利代理机构 武汉智嘉联合知识产权代理事务所(普通合伙) 42231代理人 陈建军(51)Int.Cl.G09B 23/18(2006.01)(54)实用新型名称一种跨步触电演示装置(57)摘要本实用新型公开了一种跨步触电演示装置,包括演示小人、演示木板和演示电源,所述演示小人包括主体部、位于所述主体部下方并与所述主体部转动连接的左腿部和右腿部,所述主体部的内部设置有控制左腿部和右腿部运动的伺服电机,所述主体部的正面、左腿部和右腿部上均设置有若干个发光二极管,所述主体部的正面还设置有用于控制各个发光二极管的发光状态的单片机模块,所述主体部的背面设置有伺服电机工作状态控制按钮和演示电源接口。
本实用新型可通过左腿部和右腿部的运动状态以及发光二极管的工作状态,直观的演示出跨步触电的过程,具有较强的可操作性,并可直接将触电结果展现出来,方便学生理解跨步电压触电的基本原理。
权利要求书1页 说明书5页 附图5页CN 209962519 U 2020.01.17C N 209962519U权 利 要 求 书1/1页CN 209962519 U1.一种跨步触电演示装置,其特征在于,包括演示小人、演示木板和演示电源,所述演示小人包括主体部、位于所述主体部下方并与所述主体部转动连接的左腿部和右腿部,所述主体部的内部设置有控制左腿部和右腿部运动的伺服电机,所述主体部的正面、左腿部和右腿部上均设置有若干个发光二极管,所述主体部的正面还设置有用于控制各个发光二极管的发光状态的单片机模块,所述主体部的背面设置有伺服电机工作状态控制按钮和用于连接演示电源的演示电源接口,所述伺服电机的第1脚和各个发光二极管的正极均通过演示电源接口连接演示电源,所述伺服电机的第2脚和各个发光二极管的负极均连接连接单片机模块,所述伺服电机的第3脚接地;所述演示木板的正面设置有用于表示跨步电压的电势值大小的同心圆。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920400500.2
(22)申请日 2019.03.27
(73)专利权人 西华师范大学
地址 637000 四川省南充市顺庆区师大路1
号
(72)发明人 赵祥莉 张骏宇 代利红 徐平川
(74)专利代理机构 成都时誉知识产权代理事务
所(普通合伙) 51250
代理人 陈千
(51)Int.Cl.
G09B 23/18(2006.01)
(54)实用新型名称
一种远距离输电演示仪
(57)摘要
本实用新型公开了一种远距离输电演示仪,
包括镍铬合金丝R1、R2、R3、R4,电源适配器、数字
式电压表V1、V2,数字式电流表A1、A2、A3、A4,接
线柱、灯座A、B、C,灯泡、船型开关K1、K2、S1、S2、
S3、二脚插头、升压自耦变压器D1、降压自耦变压
器D2;通过本实用新型可定性和定量研究远距离
输电情况。
权利要求书1页 说明书3页 附图2页CN 209947227 U 2020.01.14
C N 209947227
U
权 利 要 求 书1/1页CN 209947227 U
1.一种远距离输电演示仪,其特征在于,包括镍铬合金丝R1、R2、R3、R4,电源适配器、数字式电压表V1、V2,数字式电流表A1、A2、A3、A4,接线柱、灯座A、B、C,灯泡、船型开关K1、K2、S1、S2、S3,二脚插头、升压自耦变压器D1、降压自耦变压器D2;
所述的镍铬合金丝R1、R2的首端、尾端及中点处均安装有所述接线柱,镍铬合金丝R3、R4的首端和尾端均安装有所述接线柱;所述的数字式电压表V1、V2,数字式电流表A1、A2、A3、A4的电源端分别通过导线与二脚插头连接;
所述电源适配器的输出正极端与船型开关K1、K2火线进端连接,电源适配器的输出负极端与船型开关K1、K2的零线进端连接;
所述船型开关K1火线出端与数字式电流表A1的输入正极端连接,船型开关K1零线出端与镍铬合金丝R1首端接线柱连接;船型开关K2的火线出端与数字式电流表A2的输入正极端连接,船型开关K2的零线出端与升压自耦变压器D1初级侧的输入端连接,升压自耦变压器D1初级侧的输出端与数字式电流表A2的输入负极端连接;
所述船型开关S1的零线进端与镍铬合金丝R1的中点的接线柱连接,船型开关S1的零线出端与所述灯座A的零线端连接,所述的灯座A的火线端与镍铬合金丝R2的中点的接线柱连接;所述船型开关S2的零线进端与镍铬合金丝R1的尾端接线柱连接,船型开关S2的零线出端与所述灯座B的零线端连接,所述灯座B的零线端与数字式电压表V1的输入负极连接,所述灯座B的火线端与所述的镍铬合金丝R2的尾端接线柱连接,所述灯座B的火线端与数字式电压表V1的输入正极连接;
所述船型开关S3零线进端与降压自耦变压器D2的次级侧的负极端连接,自耦变压器D2的次级侧的正极端与数字式电流表A4的输入负极连接;所述船型开关S3的零线出端与灯座C零线端连接,灯座C零线端与数字式电压表V1的输入负极连接,灯座C的火线端分别与数字式电压表V1的输入正极和数字式电流表A4的输入正极连接;
所述自耦变压器D2的次级侧的输出端与数字式电流表A4的输入负极连接,所述自耦变压器D2的初级侧的输入端与镍铬合金丝R4的尾端的接线柱连接,自耦变压器D2的初级侧的输出端与数字式电流表A3的输入正极端连接,数字式电流表A3的输入负极端与镍铬合金丝R3的尾端接线柱连接;
所述的升压自耦变压器D1的次级侧的输入端与镍铬合金丝R4的首端接线柱连接,升压自耦变压器D1的次级侧的输出端与镍铬合金丝R3的首端接线柱连。
2.根据权利要求1所述的一种远距离输电演示仪,其特征在于,所述的电源适配器采用220V输入输出5V交流电的交流电源适配器。
3.根据权利要求1所述的一种远距离输电演示仪,其特征在于,所述的升压自耦变压器D1和降压自耦变压器D2均采用原副线圈匝数比为1:5的自耦变压器。
4.根据权利要求1所述的一种远距离输电演示仪,其特征在于,所述的数字式电压表V1、V2,数字式电流表A1、A2、A3、A4均采用IN5135H 数显电流电压表。
5.根据权利要求1所述的一种远距离输电演示仪,其特征在于,所述的一种远距离输电演示仪还包括多个灯泡,所述的灯泡分别安装在灯座A、B、C内。
2。
