高中物理-变压器 远距离输电练习

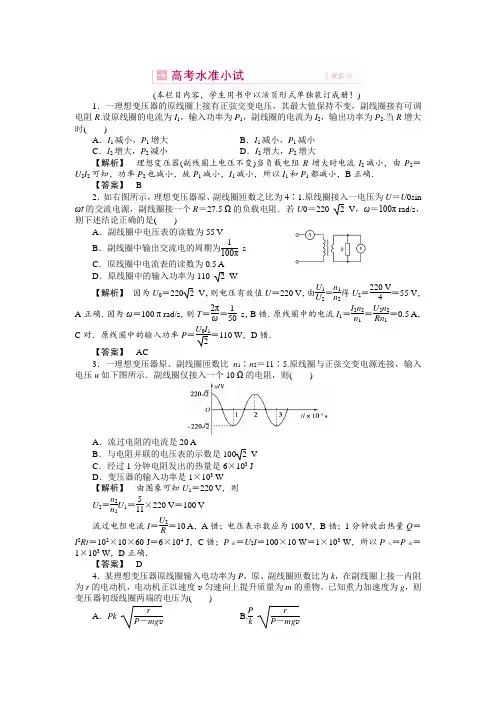

(本栏目内容，学生用书中以活页形式单独装订成册！)1．一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈接有可调电阻R .设原线圈的电流为I 1，输入功率为P 1，副线圈的电流为I 2，输出功率为P 2.当R 增大时( )A ．I 1减小，P 1增大B ．I 1减小，P 1减小C ．I 2增大，P 2减小D ．I 2增大，P 2增大【解析】 理想变压器(副线圈上电压不变)当负载电阻R 增大时电流I 2减小，由P 2＝U 2I 2可知，功率P 2也减小，故P 1减小，I 1减小，所以I 1和P 1都减小，B 正确．【答案】 B2．如右图所示，理想变压器原、副线圈匝数之比为4∶1.原线圈接入一电压为U ＝U 0sin ωt 的交流电源，副线圈接一个R ＝27.5 Ω的负载电阻．若U 0＝220 2 V ，ω＝100π rad/s ，则下述结论正确的是( )A ．副线圈中电压表的读数为55 VB ．副线圈中输出交流电的周期为1100πs C ．原线圈中电流表的读数为0.5 AD ．原线圈中的输入功率为110 2 W【解析】 因为U 0＝220 2 V ，则电压有效值U ＝220 V ，由U 1U 2＝n 1n 2得U 2＝220 V 4＝55 V ，A 正确．因为ω＝100 π rad/s ，则T ＝2πω＝150 s ，B 错．原线圈中的电流I 1＝I 2n 2n 1＝U 2n 2Rn 1＝0.5 A ，C 对．原线圈中的输入功率P ＝U 0I 12＝110 W ，D 错． 【答案】 AC3．一理想变压器原、副线圈匝数比n 1∶n 2＝11∶5.原线圈与正弦交变电源连接，输入电压u 如下图所示．副线圈仅接入一个10 Ω的电阻，则( )A ．流过电阻的电流是20 AB ．与电阻并联的电压表的示数是100 2 VC ．经过1分钟电阻发出的热量是6×103 JD ．变压器的输入功率是1×103 W【解析】 由图象可知U 1＝220 V ，则U 2＝n 2n 1U 1＝511×220 V ＝100 V 流过电阻电流I ＝U 2R＝10 A ，A 错；电压表示数应为100 V ，B 错；1分钟放出热量Q ＝I 2Rt ＝102×10×60 J ＝6×104 J ，C 错；P 出＝U 2I ＝100×10 W ＝1×103 W ，所以P 入＝P 出＝1×103 W ，D 正确．【答案】 D4．某理想变压器原线圈输入电功率为P ，原、副线圈匝数比为k ，在副线圈上接一内阻为r 的电动机，电动机正以速度v 匀速向上提升质量为m 的重物，已知重力加速度为g ，则变压器初级线圈两端的电压为( )A ．Pk r P －mg v B.P k r P －mg vC ．PkP －mg v r D.P k P －mg v r【解析】 对副线圈装置由能量守恒：P ＝mg v ＋I 22r ，由变压器电流比有I 2/I 1＝k ，又对原线圈有：P ＝I 1U 1，联立解得选项A 正确．【答案】 A5．(2009年高考四川卷)如图甲所示，理想变压器原、副线圈的匝数比为10∶1，R 1＝20 Ω，R 2＝30 Ω，C 为电容器．已知通过R 1的正弦交流电如图乙所示，则( )A ．交流电的频率为0.02 HzB ．原线圈输入电压的最大值为200 2 VC ．电阻R 2的电功率约为6.67 WD ．通过R 3的电流始终为零【解析】 由图乙可知交流电频率为50 Hz ，所以A 错．副线圈电压最大值U 2＝I 1R 1＝20 V ，由U 1n 1＝U 2n 2可知U 1＝200 V ，B 错．R 1和R 2并联P 2＝⎝⎛⎭⎫U 222/30≈6.67 W ．因电容器接交流电有充放电电流，故D 错．【答案】 C6．右图为一理想变压器，K 为单刀双掷开关，P 为滑动变阻器的滑动触头，U 1为加在原线圈两端的电压，I 1为原线圈中的电流强度，则( )A ．保持U 1及P 的位置不变，K 由a 合到b 时，I 1将增大B ．保持U 1及P 的位置不变，K 由b 合到a 时，R 消耗的功率减小C ．保持U 1不变，K 合在a 处，使P 上滑，I 1将增大D ．保持P 的位置不变，K 合在a 处，若U 1增大，I 1将增大【解析】 K 由a 合到b 时，n 1减小，由U 1/U 2＝n 1/n 2，可知U 2增大，副线圈消耗功率P 2＝U 22/R 随之增大，而原、副线圈功率相等P 1＝P 2，又P 1＝I 1U 1，从而I 1增大，A 正确；K 由b 合到a 时，与上述情况相反，P 2将减小，B 正确；保持U 1不变，k 合在a 处，P 上滑时，R 增大，P 2＝U 22/R 减小，又P 1＝P 2，P 1＝I 1U 1，从而I 1减小，C 错误；保持P 的位置不变，k 合在a 处，U 1增大，由U 1/U 2＝n 1/n 2可知，U 2增大，I 2＝U 2/R 随之增大，由I 1/I 2＝n 2/n 1可知I 1也增大，D 正确．【答案】 ABD7．某居民家中的电路如右图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，把试电笔分别插入插座的左、右插孔，氖管均能发光，则( )A ．仅电热壶所在的C 、D 两点间发生了断路故障B ．仅电热壶所在的C 、D 两点间发生了短路故障C ．仅A 、B 间导线断路D ．因为插座用导线接地，所发生了上述故障【解析】 由于电灯仍正常发光，说明电源是好的，电热壶所在的C 、D 两点间没有发生短路故障．把试电笔分别插入插座的左、右插孔，氖管均能发光，说明插座的左、右插孔都与火线相通，说明电热壶所在的C 、D 两点间没有发生断路故障．综合分析可知，故障为A 、B 间导线断路，即C 选项正确．【答案】 C8．如右图是一种理想自耦变压器示意图．线圈绕在一个圆环形的铁芯上，P是可移动的滑动触头．AB间接交流电压u，输出端接通了两个相同的灯泡L1和L2，Q为滑动变阻器的滑动触头．当开关S闭合，P处于如图所示的位置时，两灯均能发光．下列说法正确的是()A．P不动，将Q向右移动，变压器的输入功率变大B．Q不动，将P沿逆时针方向移动，变压器的输入功率变大C．P不动，将Q向左移动，两灯均变暗D．P、Q都不动，断开开关S，L1将变暗【解析】P不动，则变压器输出电压不变；将Q向右移动，电阻R变大；据P出＝U22R＋R灯得变压器的输出功率变小，选项A错误；Q不动，电阻R不变；将P沿逆时针方向移动，则变压器输出电压变大，据P出＝U22R＋R灯得变压器的输出功率变大，选项B正确；P不动，输出电压不变，将Q向左移动，电阻R变小，变压器的输出功率变大，据P出＝I2U2得I2变大，两灯均变亮，选项C错误；P、Q都不动，断开开关S，则总电阻变大，变压器的输出功率变小，输出电流变小，滑动变阻器的电压变小，所以灯L1的电压变大，L1将变亮，选项D错误．【答案】 B9．(2009年高考江苏单科)如右图所示，理想变压器的原、副线圈匝数比为1∶5，原线圈两端的交变电压为u＝202sin 100πt V．氖泡在两端电压达到100 V时开始发光，下列说法中正确的有()A．开关接通后，氖泡的发光频率为100 HzB．开关接通后，电压表的示数为100 VC．开关断开后，电压表的示数变大D．开关断开后，变压器的输出功率不变【解析】由μ＝202sin 100πt V可知，u m＝20 2 V，f＝50 Hz，氖泡在一个周期内发光两次，故其发光频率为100 Hz，A选项正确．电压表示数为U＝u m2×5＝100 V，B选项正确．开关断开后电压表示数不变，输出功率变小，故C、D两选项错误．【答案】AB10．某同学在研究电容、电感对恒定电流与交变电流的影响时，采用了如图所示的电路，其中L1、L2是两个完全相同的灯泡，已知把开关置于3、4时，电路与交流电源相通，稳定后的两个灯泡发光亮度相同，则该同学在如下操作中能观察到的实验现象是()A．当开关置于1、2时，稳定后L1、L2两个灯泡均发光且亮度也相同B．当开关置于1、2时，稳定后L1发光，L2不亮C．当开关置于3、4时，稳定后若只增加交流电的频率，两个灯泡的亮度将同时变暗D．当开关置于3、4瞬间，L2立即发光，而L1亮度慢慢增大【解析】电容器具有“通交流、隔直流”且交流电的频率越大阻碍作用越小的特点，电感具有“通低频、阻高频”即交流电的频率越大阻碍作用越大的特点．所以当开关置于1、2时，稳定后灯泡L1发光，L2不亮，选项A错误，选项B正确；当开关置于3、4时，稳定后若只增加交流电的频率，灯泡L1变暗，L2变亮，选项C错误；当开关置于3、4瞬间，L2立即发光，而L1亮度慢慢增大，选项D正确．【答案】BD11．某电厂要将电能输送到较远的用户，输送的总功率为9.8×104 W，电厂输出电压仅为350 V，为减少输送功率损失，先用一理想升压变压器将电压升高再输出．已知输电线路的总电阻为4 Ω，允许损失的功率为输送功率的5%，所需电压为220 V，求理想升压、降压变压器的原、副线圈的匝数比各是多少．【解析】“允许损失的功率为输送功率的5%”―→P损能求，“输电线路的总电阻为4 Ω”―→故能进一步求出线路中的电流I，求出输电电压，设升压变压器原、副线圈的匝数分别为n1、n2，电压分别为U1、U2；降压变压器原、副线圈的匝数分别为n3、n4，电压分别为U 3、U 4.画出如图所示的输电示意图．允许损失的功率P 损＝P 总×5%＝I 2R ①升压变压器是理想变压器，故P 总＝IU 2②又U 1U 2＝n 1n 2③ 降压变压器的输入功率P 3＝P 总－P 损④U 3＝P 3I⑤ U 3U 4＝n 3n 4⑥ 由①、②、③式，将U 1＝350 V 等代入，解出n 1n 2＝18；由①④⑤⑥，将U 4＝220 V 等代入，解出n 3n 4≈121. 【答案】 1∶8 12∶112．人们利用发电机把天然存在的各种形式的能量(水流能、煤等燃料的化学能)转化为电能，为了合理地利用这些能源，发电站要修建在靠近这些资源的地方，但用电的地方却分布很广，因此，需要把电能输送到远方．若某电站的输送电压为U ＝6 000 V ，输送功率P ＝500 kW ，这时安装在输电线路的起点和终点的电度表一昼夜里读数相差4 800 kW·h(即4 800度电)，试求：(1)输电效率和输电线的电阻；(2)若要使输电损失的功率降到原输送功率的2%，电站应使用多高的电压向外输电？(结果保留二位有效数字)【解析】 (1)输电效率η＝Pt －ΔW Pt ＝500×24－4 800500×24×100%＝60% 由ΔW ＝I 2Rt 及P ＝UI 得：R ＝ΔW ·U 2P 2t＝28.8 Ω. (2)若使输电损失的功率降到原输送功率的2%，则P 损＝P ×2%＝10 kW ，又P 损＝I 21R ，U 1＝P I 1，联立解得输送电压为 U 1≈2.7×104 V.【答案】 (1)60% 28.8 Ω (2)2.7×104 V。

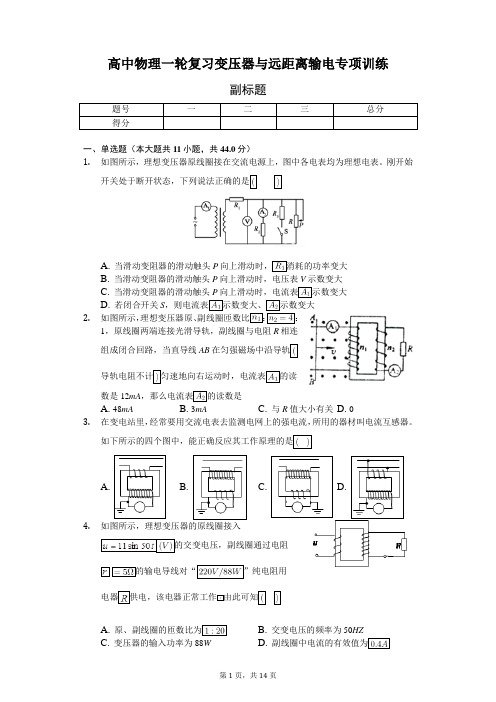

高中物理一轮复习变压器与远距离输电专项训练副标题题号 得分一二三总分一、单选题（本大题共 11 小题，共 44.0 分） 1. 如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表。

刚开始开关处于断开状态，下列说法正确的是A. 当滑动变阻器的滑动触头 P 向上滑动时， 消耗的功率变大B. 当滑动变阻器的滑动触头 P 向上滑动时，电压表 V 示数变大C. 当滑动变阻器的滑动触头 P 向上滑动时，电流表 示数变大D. 若闭合开关 S，则电流表 示数变大、 示数变大2. 如图所示，理想变压器原、副线圈匝数比 ：：1，原线圈两端连接光滑导轨，副线圈与电阻 R 相连组成闭合回路，当直导线 AB 在匀强磁场中沿导轨导轨电阻不计 匀速地向右运动时，电流表 的读数是 12mA，那么电流表 的读数是A. 48mAB. 3mAC. 与 R 值大小有关 D. 03. 在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器。

如下所示的四个图中，能正确反应其工作原理的是A.B.C.D.4. 如图所示，理想变压器的原线圈接入 的交变电压，副线圈通过电阻的输电导线对“”纯电阻用电器 供电，该电器正常工作 由此可知A. 原、副线圈的匝数比为 C. 变压器的输入功率为 88WB. 交变电压的频率为 50HZ D. 副线圈中电流的有效值为第 1 页，共 14 页5. 如图所示，灯泡 接在变压器初级电路中，灯泡 、 、 接在变压器次级电 路中．变压器为理想变压器，交变电流电源电压为 U， 、 、 、 都是额定电压为 的同种型号灯泡，若四个灯泡都能正常发光，则A.B.C.D.6. 7、如图所示，理想变压器原、副线圈的匝数比，当导线 AB 在匀强磁场中作匀速直线运动切割磁感线时，电流表 的示数为 12mA，则电流表 的示 数为A. 3mAB. 48mAC. 与 R 的阻值有关 D. 07. 如图所示，一台理想变压器的原副线圈匝数比为 ，图中五只电灯完全相同，若、 、 、 都能正常发光，则 将A. 一定正常发光 B. 比正常发光暗一些 C. 比正常发光时亮，可能烧毁 D. 是否正常发光，因条件不足无法判断8. 关于减小远距离输电线上的功率损耗，下列说法正确的是A. 由 P I R，应减小导线电阻或减小输电电流 B. 由 P IU，应低电压小电流输电C. 由功率 P U R，应降低输电电压，增大导线电阻D. 上述说法均不对 9. 如图，利用理想变压器进行远距离输电，发电厂的输出电压恒定，输电线路的电阻不变，当用电高峰到来时第 2 页，共 14 页A. 输电线上损耗的功率减小B. 电压表 V1 的示数减小，电流表 A1 增大C. 电压表 V2 的示数增大，电流表 A2 减小D. 用户功率与发电厂输出功率的比值减小10. 如下图甲中理想变压器原、副线圈的匝数之比 ：：1，电阻，、为规格相同的两只小灯泡， 为单刀双掷开关．原线圈接正弦交变电源，输入电压 u 随时间 t 的变化关系如图乙所示．现将 接 1、 闭合，此时 正常发光．下列说法正确的是A. 输入电压 u 的表达式B. 只断开 后， 、 均正常发光 C. 只断开 后，原线圈的输入功率增大 D. 若 换接到 2 后，R 消耗的电功率为 11. 如图所示为远距离交流输电的简化电路图．发电厂的输出电压是 U，用等效总电阻是 r 的两条输电线输电，输电线路中的电流是 ，其末端间的电压为 在输电线 与用户间连有一理想变压器，流入用户端的电流为 则A. 用户端的电压为B. 输电线上的电压降为 UC. 理想变压器的输入功率为D. 输电线路上损失的电功率为二、多选题（本大题共 6 小题，共 20.0 分）12. 如图所示，a、b 间接入电压的正弦交流电，变压器右侧部分为一火警报警系统原理图，其中 为用半导体热敏材料制成的传感器 当温度升高时，其阻值将减小 ，所有电表均为理想电表，电流表 为值班室的显示器，显示通过 的电流，电压表 显示加在报警器上的电压 报警器未画出 ， 为 一定值电阻．当传感器 所在处出现火情时，以下说法中正确的是第 3 页，共 14 页A. 的示数增大， 的示数增大 B. 的示数不变， C. 的示数增大， 的示数减小 D. 的示数减小． 13. 如图所示，一理想变压器原线圈连接有效值为 220V的交流电源，副线圈接有一只理想交流电流表和一的示数减小 的示数减小个内阻为 的交流电动机．当电动机以 m的速度匀速向上提升质量为 100kg 的重物时，交流电源的输入功率为取则A. 变压器的输出功率为 800W B. 该理想交流电流表的示数为 10A C. 变压器副线圈两端的电压为 120V D. 该变压器原副线圈的匝数比为 6：1114. 9、如图所示，某理想变压器的原、副线圈的匝数均可调节．原线圈两端电压为一最大值不变的正弦式交变电流，在其他条件不变的情况下，为使变压器输入功率增 大，可使A. 原线圈匝数 减小B. 副线圈匝数 减小C. 负载电阻 R 的阻值增大D. 负载电阻 R 的阻值减小15. 10、如图所示，交流电流表 、 、 分别与电容器 C、线圈 L 和电阻 R 串联后接在同一个交流电源上，供电电压瞬时值为，三个电流表各有不同的读数。

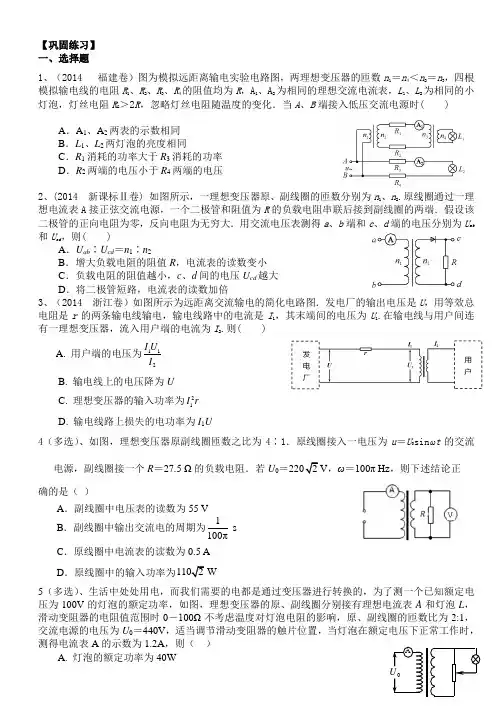

【巩固练习】 一、选择题1、（2014 福建卷）图为模拟远距离输电实验电路图，两理想变压器的匝数n 1＝n 4＜n 2＝n 3，四根模拟输电线的电阻R 1、R2、R3、R 4的阻值均为R ，A 1、A 2为相同的理想交流电流表，L 1、L 2为相同的小灯泡，灯丝电阻R L ＞2R ，忽略灯丝电阻随温度的变化．当A 、B 端接入低压交流电源时( )A ．A 1、A 2两表的示数相同B ．L 1、L 2两灯泡的亮度相同C ．R 1消耗的功率大于R 3消耗的功率D ．R 2两端的电压小于R 4两端的电压2、(2014 新课标Ⅱ卷) 如图所示，一理想变压器原、副线圈的匝数分别为n 1、n 2.原线圈通过一理想电流表A 接正弦交流电源，一个二极管和阻值为R 的负载电阻串联后接到副线圈的两端．假设该二极管的正向电阻为零，反向电阻为无穷大．用交流电压表测得a 、b 端和c 、d 端的电压分别为U ab 和U cd ，则( )A ．U ab ∶U cd ＝n 1∶n 2B ．增大负载电阻的阻值R ，电流表的读数变小C ．负载电阻的阻值越小，c 、d 间的电压U cd 越大D ．将二极管短路，电流表的读数加倍3、（2014 浙江卷）如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1.在输电线与用户间连有一理想变压器，流入用户端的电流为I 2.则( )A. 用户端的电压为112I U I B. 输电线上的电压降为U C. 理想变压器的输入功率为21I r D. 输电线路上损失的电功率为I 1U4（多选）、如图，理想变压器原副线圈匝数之比为4∶1．原线圈接入一电压为u ＝U 0sin ωt 的交流电源，副线圈接一个R ＝27.5 Ω的负载电阻．若U 0＝2202V ，ω＝100π Hz ，则下述结论正 确的是（ ）A ．副线圈中电压表的读数为55 VB ．副线圈中输出交流电的周期为1s 100πC ．原线圈中电流表的读数为0.5 AD ．原线圈中的输入功率为110 2 W5（多选）、生活中处处用电，而我们需要的电都是通过变压器进行转换的，为了测一个已知额定电压为100V 的灯泡的额定功率，如图，理想变压器的原、副线圈分别接有理想电流表A 和灯泡L ，滑动变阻器的电阻值范围时0－100Ω不考虑温度对灯泡电阻的影响，原、副线圈的匝数比为2:1，交流电源的电压为U 0＝440V ，适当调节滑动变阻器的触片位置，当灯泡在额定电压下正常工作时，测得电流表A 的示数为1.2A ，则（ ）A. 灯泡的额定功率为40WU AB. 灯泡的额定电流为2.4AC. 滑动变阻器上部分接入的电阻值为50ΩD. 滑动变阻器消耗的电功率为240W6（多选）、如图所示为一理想变压器，K 为单刀双掷开关，P 为滑动变阻器的滑动触头，U 1为加在原线圈两端的电压，I 1为原线圈中的电流强度，则（ ） A ．保持U 1及P 的位置不变，K 由a 合到b 时，I 1将增大B ．保持P 的位置及U 1不变，K 由b 合到a 时，R 消耗的功率减小C ．保持U 1不变，K 合在a 处，使P 上滑，I 1将增大D ．保持P 的位置不变，K 合在a 处，若U 1增大，I 1将增大7、在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器。

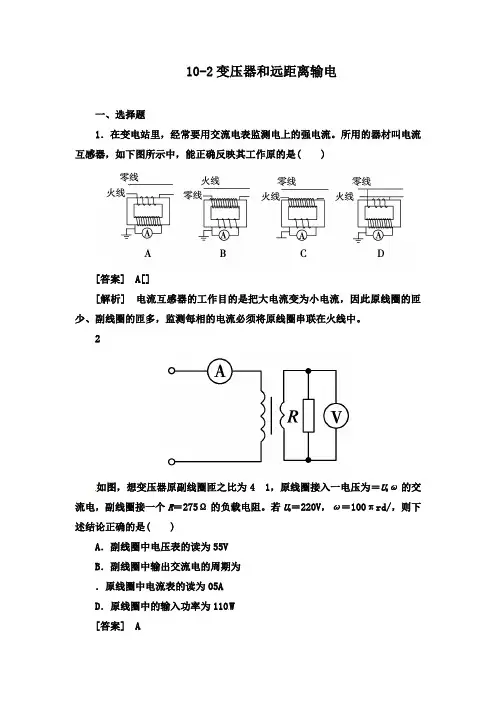

10-2变压器和远距离输电一、选择题1．在变电站里，经常要用交流电表监测电上的强电流。

所用的器材叫电流互感器，如下图所示中，能正确反映其工作原的是( )[答案] A[][解析] 电流互感器的工作目的是把大电流变为小电流，因此原线圈的匝少、副线圈的匝多，监测每相的电流必须将原线圈串联在火线中。

2如图，想变压器原副线圈匝之比为，原线圈接入一电压为＝U0ω的交流电，副线圈接一个R＝275Ω的负载电阻。

若U0＝220V，ω＝100πrd/，则下述结论正确的是( )A．副线圈中电压表的读为55VB．副线圈中输出交流电的周期为．原线圈中电流表的读为05AD．原线圈中的输入功率为110W[答案] A[解析] 副线圈中电压表读为副线圈电压的有效值U 2＝＝55V ，A 对。

副线圈中交流电的周期等于原线圈中交流电电压的周期T ＝错误！未定义书签。

＝错误！未定义书签。

，B 错。

原线圈中的电流I 1＝错误！未定义书签。

＝错误！未定义书签。

＝05A ，对。

原线圈中的输入功率P ＝错误！未定义书签。

＝110W ，D 错。

3．(2012·大连四所重点中联考)如图所示，M 为想变压器，电表均可视为想电表，电电压U 不变，输电线电阻忽略不计。

当变阻器滑片P 向上移动时，读发生变的电表是( )A ．A 1B ．A 2 ．V 1 D ．V 2 [答案] AB[解析] 本题考查变压器及电路动态分析。

由于电电压U 不变，根据想变压器工作原可知两电压表示不变，D 错误；当变阻器滑片P 向上移动时，变阻器连入电路的电阻减小，右侧电路中电流增大，B 正确；根据P 入＝P 出可知原线圈中电流也增大，A 正确。

4．(2012·辽宁丹东四校摸底)如图所示，两种情况下变压器灯泡L 2、L 3的功率均为P ，且L 1、L 2、L 3为相同的灯泡，匝比为1 ∶2＝3 ∶1，则图甲中L 1的功率和图乙中L 1的功率分别为( )A ．P 、PB ．9P 、错误！未定义书签。

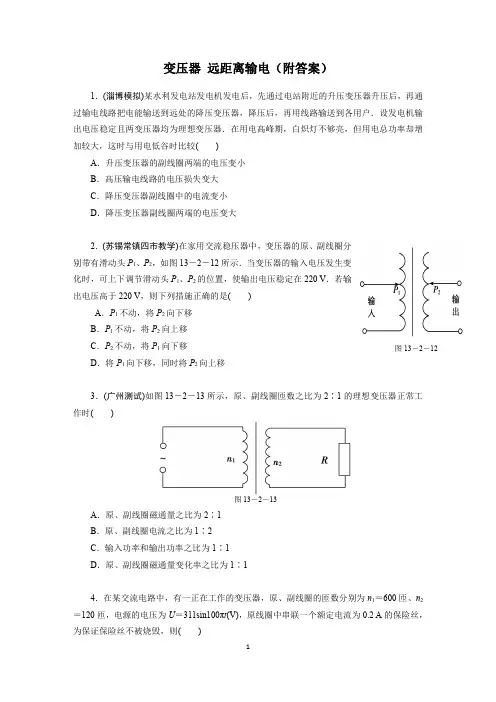

变压器远距离输电（附答案）1．(淄博模拟)某水利发电站发电机发电后，先通过电站附近的升压变压器升压后，再通过输电线路把电能输送到远处的降压变压器，降压后，再用线路输送到各用户．设发电机输出电压稳定且两变压器均为理想变压器．在用电高峰期，白炽灯不够亮，但用电总功率却增加较大，这时与用电低谷时比较()A ．升压变压器的副线圈两端的电压变小B ．高压输电线路的电压损失变大C ．降压变压器副线圈中的电流变小D ．降压变压器副线圈两端的电压变大2．(苏锡常镇四市教学)在家用交流稳压器中，变压器的原、副线圈分别带有滑动头P 1、P 2，如图13－2－12所示．当变压器的输入电压发生变化时，可上下调节滑动头P 1、P 2的位置，使输出电压稳定在220V ．若输出电压高于220V ，则下列措施正确的是()A ．P 1不动，将P 2向下移B ．P 1不动，将P 2向上移C ．P 2不动，将P 1向下移D ．将P 1向下移，同时将P 2向上移3．(广州测试)如图13－2－13所示，原、副线圈匝数之比为2∶1的理想变压器正常工作时()图13－2－13A ．原、副线圈磁通量之比为2∶1B ．原、副线圈电流之比为1∶2C ．输入功率和输出功率之比为1∶1D ．原、副线圈磁通量变化率之比为1∶14．在某交流电路中，有一正在工作的变压器，原、副线圈的匝数分别为n 1＝600匝、n 2＝120匝，电源的电压为U ＝311sin100πt (V)，原线圈中串联一个额定电流为0.2A 的保险丝，为保证保险丝不被烧毁，则()图13－2－12A ．负载功率不能超过62WB ．副线圈电流的最大值不能超过1AC ．副线圈电流的有效值不能超过1AD ．无论副线圈电流有多大，保险丝总不会被烧毁5．如图13－2－14所示为一理想变压器，电路中的开关S 原来闭合，在原线圈输入电压不变的条件下，要提高变压器的输入功率，可采用的方法是()A ．只增加原线圈的匝数B ．只增加副线圈的匝数C ．只增加用电器R 1的电阻D ．断开开关S 6．如图13－2－15所示，一理想变压器原、副线圈匝数比为3∶1，副线圈上接三个相同的灯泡，均能正常发光，原线圈中再串一个相同的灯泡L ，则()A ．灯L 也能正常发光B ．灯L 比另外三个灯都暗C ．灯L 将会被烧坏D ．不能确定7.(高考四川理综卷)如图13－2－16甲所示，理想变压器原、副线圈的匝数比为10∶1，R 1＝20Ω，R 2＝30Ω，C 为电容器，已知通过R 1的正弦交流电如图乙所示，则()图13－2－16A ．交流电的频率为0.02HzB ．原线圈输入电压的最大值为2002VC ．电阻R 2的电功率约为6.67WD ．通过R 3的电流始终为零图13－2－14图13－2－158．(高考江苏卷)如图13－2－17所示，理想变压器的原、副线圈匝数比为1∶5，原线圈两端的交变电压为u ＝202sin100πt (V)．氖泡在两端电压达到100V 时开始发光，下列说法中正确的有()A ．开关接通后，氖泡的发光频率为100HzB ．开关接通后，电压表的示数为100VC ．开关断开后，电压表的示数变大D ．开关断开后，变压器的输出功率不变9．(高考海南卷)一台发电机最大输出功率为4000kW ，电压为4000V ，经变压器T 1升压后向远方输电．输电线路总电阻R ＝1kΩ.到目的地经变压器T 2降压，负载为多个正常发光的灯泡(220V,60W)．若在输电线路上消耗的功率为发电机输出功率的10%，变压器T 1和T 2的损耗可忽略，发电机处于满负荷工作状态，则()A ．T 1原、副线圈电流分别为103A 和20AB ．T 2原、副线圈电压分别为1.8×105V 和220VC ．T 1和T 2的变压比分别为1∶50和40∶1D ．有6×104盏灯泡(220V,60W)正常发光10．交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO ′匀速转动．一小型发电机的线圈共220匝，线圈面积S ＝0.05m 2，线圈转动的频率为50Hz ，线圈内阻不计，磁场的磁感应强度B ＝2πT ．为用此发电机所发出交流电带动两个标有“220V,11kW ”的电机正常工作，需在发电机的输出端a 、b 与电机之间接一个理想变压器，电路如图13－2－18所示，求：图13－2－18(1)发电机的输出电压的有效值为多少？(2)变压器原、副线圈的匝数比为多少？(3)与变压器原线圈串联的交流电流表的示数为多大？图13－2－17答案：(1)1100V(2)5∶1(3)20A11．如图13－2－19所示，理想变压器原线圈中输入电压U1＝3300V，副线圈两端电压U2为220V，输出端连有完全相同的两个灯泡L1和L2，绕过铁芯的导线所接的电压表V的示数U＝2V．求：图13－2－19(1)原线圈n1等于多少匝？(2)当开关S断开时，电流表A2的示数I2＝5A．则电流表A1的示数I1为多少？(3)当开关S闭合时，电流表A1的示数I1′等于多少？答案：(1)1650匝(2)0.3A(3)0.7A12.某发电厂发电机的输出功率P＝100kW，发电机端电压U＝250V，向远处送电的输电线的总电阻R＝8Ω.要使传输电线上的功率损失不超过输送功率的5%，用户得到的电压又正好是220V，那么：(1)应该怎样安装变压器？画出输电线路的示意图．(2)求出所用的变压器的原、副线圈的匝数比．答案：(1)见解析(2)升压：1∶16降压：190∶11答案：1B2A3BCD4C5B6A7C8AB9ABD。

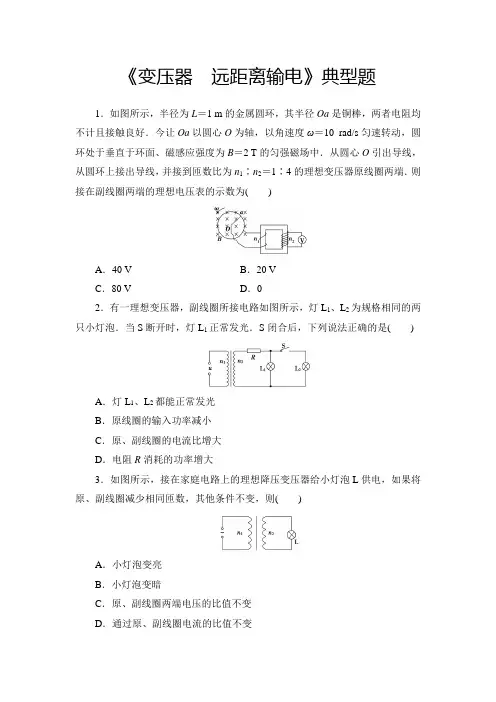

《变压器远距离输电》典型题1．如图所示，半径为L＝1 m的金属圆环，其半径Oa是铜棒，两者电阻均不计且接触良好．今让Oa以圆心O为轴，以角速度ω＝10 rad/s匀速转动，圆环处于垂直于环面、磁感应强度为B＝2 T的匀强磁场中．从圆心O引出导线，从圆环上接出导线，并接到匝数比为n1∶n2＝1∶4的理想变压器原线圈两端．则接在副线圈两端的理想电压表的示数为( )A．40 V B．20 VC．80 V D．02．有一理想变压器，副线圈所接电路如图所示，灯L1、L2为规格相同的两只小灯泡．当S断开时，灯L1正常发光．S闭合后，下列说法正确的是( )A．灯L1、L2都能正常发光B．原线圈的输入功率减小C．原、副线圈的电流比增大D．电阻R消耗的功率增大3．如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其他条件不变，则( )A．小灯泡变亮B．小灯泡变暗C．原、副线圈两端电压的比值不变D．通过原、副线圈电流的比值不变4．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈．在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针旋转到N点的过程中( )A．U2＞U1，U2降低B．U2＞U1，U2升高C．U2＜U1，U2降低D．U2＜U1，U2升高5．如图所示，变压器输入有效值恒定的电压，副线圈匝数可调，输出电压通过输电线输送给用户(电灯等用电器)，R表示输电线的电阻，则( )A．用电器增加时，变压器输出电压增大B．要提高用户的电压，滑动触头P应向上滑C．用电器增加时，输电线的热损耗减小D．用电器增加时，变压器的输入功率减小6．如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是( )A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大D．若闭合开关S，则电流表A1示数变大，A2示数变大7．图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2，在T的原线圈两端接入一电压u＝U m sin ωt的交流电源，若输送电功率为P ，输电线的总电阻为2r ，不考虑其他因素的影响，则输电线上损失的电功率为( )A.⎝ ⎛⎭⎪⎫n 1n 2U 2m 4rB.⎝ ⎛⎭⎪⎫n 2n 1U 2m 4r C ．4⎝ ⎛⎭⎪⎫n 1n 22⎝ ⎛⎭⎪⎫P U m 2r D ．4⎝ ⎛⎭⎪⎫n 2n 12⎝ ⎛⎭⎪⎫P U m 2r 8．一台该型号的柴油发电机给灾民临时安置区供电，如图所示．发电机到安置区的距离是400 m ，输电线路中的火线和零线均为GBCZ60型单股铜导线，该型号导线单位长度的电阻为2.5×10－4 Ω，安置区家用电器的总功率为44 kW ，当这些额定电压为220 V 的家用电器都正常工作时( )型号 AED6500S输出电压范围 220～300 V最大输出功率60 kWA.输电线路中的电流为20 AB ．发电机的实际输出电压为300 VC ．在输电线路上损失的电功率为8 kWD ．如果该柴油发电机发的电是正弦式交变电流，则其输出电压最大值是300 V9．(多选)交流发电机和理想变压器如图连接，灯泡的额定电压为U 0，灯泡与定值电阻的阻值均为R .当该发电机以转速n 匀速转动时，电压表示数为U ，灯泡恰能正常发光．设电表均为理想电表，图示位置时磁场恰与线圈平面垂直，则( )A ．变压器原副线圈匝数比为2U 0∶UB ．电流表的示数为2U 20RUC ．在图示位置时，发电机输出电压的瞬时值恰为零D ．从图示位置开始计时，变压器输入电压的瞬时值表达式为e ＝U sin 2n πt10．(多选)A.n 2n 1＞n 3n 4B.n 2n 1＜n 3n 4C ．要减小线路的损耗，应增大升压变压器的匝数比n 1n 2，同时减小降压变压器的匝数比n 3n 4D ．要减小线路的损耗，应减小升压变压器的匝数比n 1n 2，同时增大降压变压器的匝数比n 3n 411．(多选)如图所示，甲图是一理想变压器，原、副线圈的匝数比为100∶1.若向原线圈输入图乙所示的正弦交变电流，图中R t 为热敏电阻(阻值随温度升高而变小)，R 1为可变电阻，电压表和电流表均为理想电表，下列说法中正确的是( )A ．在t ＝0.005 s 时，电压表的示数约为50.9 VB ．变压器原、副线圈中的电流之比为100∶1C ．R t 温度降低时，适当增大R 1可保持R t 两端的电压不变D ．R t 温度升高时，电压表的示数不变、电流表的示数变大12．(多选)如图甲所示，理想变压器原、副线圈的匝数比为5∶1，原线圈接交流电源和交流电压表，副线圈接有“220 V 440 W ”的热水器、“220 V 220W”的抽油烟机．如果副线圈电压按图乙所示规律变化，则下列说法正确的是( )A．副线圈两端电压的瞬时值为u＝2202sin 100πt(V)B．交流电压表的示数为1 100 2 VC．1 min内变压器输出的电能为3.96×104 JD．热水器的发热功率是抽油烟机发热功率的2倍13．图甲为一理想变压器，ab为原线圈，ce为副线圈，d为副线圈引出的一个接头，原线圈输入正弦式交变电压的u－t图象如图乙所示．若只在ce间接一只R ce＝400 Ω的电阻，或只在de间接一只R de＝225 Ω的电阻，两种情况下电阻消耗的功率均为P＝80 W.(1)请写出原线圈输入电压瞬时值u ab的表达式；(2)求只在ce间接400 Ω电阻时，原线圈中的电流I1；(3)求ce和de间线圈的匝数比n cen de.《变压器远距离输电》典型题1．解析：选D.由于Oa以圆心O为轴，以角速度ω＝10 rad/s匀速转动，产生恒定的感应电动势，变压器铁芯中磁通量不变，接在副线圈两端的理想电压表的示数为0，选项D正确．2．解析：选D.断开S时，L1正常发光，当闭合S后，总电阻减小，回路中总电流增大，R两端电压变大，灯泡两端电压减小，两灯不能正常发光，A项错误．由P入＝P出＝U22R总，且R总减小，U2不变，则P入变大，B项错误．由I1I2＝n2n1可知，因线圈匝数比不变，则原、副线圈的电流比不变，C项错误．电阻R的功率P＝I2R，因I变大，R不变，则P变大，D项正确．3．解析：选B.变压器接在家庭电路上，可知U1＝220 V，因是降压变压器，则n1＞n2，当减少相同匝数时有n1－Δnn2－Δn＞n1n2.对理想变压器有U1U2＝n1n2，U1U2′＝n1－Δnn2－Δn，所以U2′减小，小灯泡变暗，A错误，B正确．对于理想变压器，电压之比为匝数之比，所以原、副线圈两端电压之比变大，C错误．理想变压器原、副线圈电流之比与匝数之比成反比，所以原、副线圈电流的比值变小，D错误．4．解析：选C.由图可知，cd间的线圈为整个线圈的一部分，故其匝数比作为原线圈的整个线圈的匝数少，根据变压器的电压与匝数的关系可知，U2＜U1，当触头由M点顺时针旋转到N点的过程中，cd间的线圈的匝数减少，所以输出电压降低，选项C 正确．5．解析：选 B.由于变压器原、副线圈的匝数不变，而且输入电压不变，因此增加负载不会影响输出电压，选项A 错误；根据变压器原理可知输出电压U 2＝n 2n 1U 1，当滑动触头P 向上滑时，n 2增大，所以输出电压增大，用户的电压增大，选项B 正确；由于用电器是并联的，因此用电器增加时总电阻变小，输出电压不变，总电流增大，故输电线的热损耗增大，选项C 错误；用电器增加时总电阻变小，总电流增大，输出功率增大，所以输入功率增大，选项D 错误．6．解析：选B.由题知，U 1不变，n 1n 2不变，故U 2不变．当P 向上滑动时，R 滑变大，R 总变大，R 两端电压即电压表示数变大，U R 1减小，I R 1减小，则P R 1减小，A 错误，B 正确．因为I R 1减小，n 1n 2不变．由I 1＝n 2n 1I R 1知I 1减小，C 错误．若闭合开关S ，则总电阻减小，由I R 1＝U 2R 总知I R 1增大，U R 1增大，U R 2减小，电流表A 2的示数减小，D 错误．7．解析：选C.升压变压器T 的原线圈两端电压的有效值为U 1＝U m 2；由变压关系可得U 1U 2＝n 1n 2，则U 2＝n 2U m 2n 1；因为输送电功率为P ，输电线中的电流为I 2＝P U 2＝2n 1P n 2U m ，则输电线上损失的电功率为ΔP ＝I 22(2r )＝4n 21P 2r n 22U 2m，故选项C 正确． 8．解析：选C.当这些额定电压为220 V 的家用电器都正常工作时，输电线路中的电流为I ＝P U ＝200 A ，A 错误；导线电阻为R ＝2.5×10－4×400×2 Ω＝0.2 Ω，则发电机的实际输出电压为U 输＝U ＋IR ＝260 V ，B 错误；在输电线路上损失的电功率为P 损＝I 2R ＝8 kW ，C 正确；如果该柴油发电机发的电是正弦式交变电流，则其输出电压的最大值是U m ＝2U 输＝368 V ，D 错误．9．(多选)解析：选BC.因灯泡正常发光，则其两端电压为额定电压U 0，又因灯泡与定值电阻的阻值相等，则定值电阻两端电压也为U 0，故副线圈两端电压为2U 0，因电压表测原线圈两端电压，则原线圈两端电压为U ，则U 1U 2＝n 1n 2可知，变压器原副线圈匝数比为n 1n 2＝U 2U 0，由I 1I 2＝n 2n 1，可知I 1I 2＝2U 0U ，又I 2＝U 0R ，所以电流表示数为I 1＝2U 20RU ，B 正确；图中线框正处于中性面位置，产生的电压瞬时值为零，所以C 正确；从图示位置开始计时，变压器的输入电压的瞬时值表达式为e ＝2U sin 2n πt ，所以D 错误．10．(多选)解析：选AD.根据变压器工作原理可知n 1n 2＝220 V U 2，n 3n 4＝U 3220 V ，由于输电线上损失一部分电压，升压变压器的输出电压大于降压变压器的输入电压，即U 2>U 3，所以n 2n 1>n 3n 4，A 正确，B 错误；要减小线路的损耗，应减小升压变压器的匝数比n 1n 2，使输电线上电流减小，由于用户获得的电压不变，所以应同时增大降压变压器的匝数比n 3n 4，D 正确． 11．(多选)解析：选CD.由图甲可知电压表显示的是变压器原线圈两端电压的有效值，再由图乙可知其示数为36 V ，则A 错．变压器原、副线圈中的电流之比为I 1I 2＝n 2n 1＝1100，则B 错．因副线圈两端电压U 2不变，且U R t ＋U R 1＝U 2，U R t U R 1＝R t R 1，则当R 1温度降低时，其阻值增大，为了使U R t 不变，应增大R 1，则C 正确．R t 温度升高时，其阻值下降，电压表示数不变，电流表示数变大，则D 正确．12．(多选)解析：选AC.由图乙可知，交变电流的峰值是220 2 V ，ω＝100π rad/s ，则副线圈两端电压的瞬时值表达式为u ＝2202sin 100πt (V)，故A 正确；电压与匝数成正比，有U 1＝n 1n 2U 2＝1 100 V ，则电压表示数为1 100 V ，故B 错误；输入功率等于输出功率，1 min 内变压器输出的电能为W ＝Pt ＝(220 W ＋440 W)×60 s ＝3.96×104 J ，故C 正确；热水器的发热功率为440 W ，而抽油烟机的发热功率小于220 W ，故D 错误．13．解析：(1)由题图乙知周期T ＝0.01 s ，u ab 最大值为U m ＝400 V ，所以角速度ω＝2πT ＝200π rad/s电压瞬时值u ab ＝400sin 200πt (V)(2)电压有效值U 1＝U m 2＝200 2 V 理想变压器输入功率P 1＝P原线圈中的电流I 1＝P 1U 1解得I 1＝25 A ≈0.28 A(3)设ab 间匝数为n 1，则U 1n 1＝U ce n ce 同理U 1n 1＝U de n de由题意知U 2ce R ce ＝U 2de R de ，。

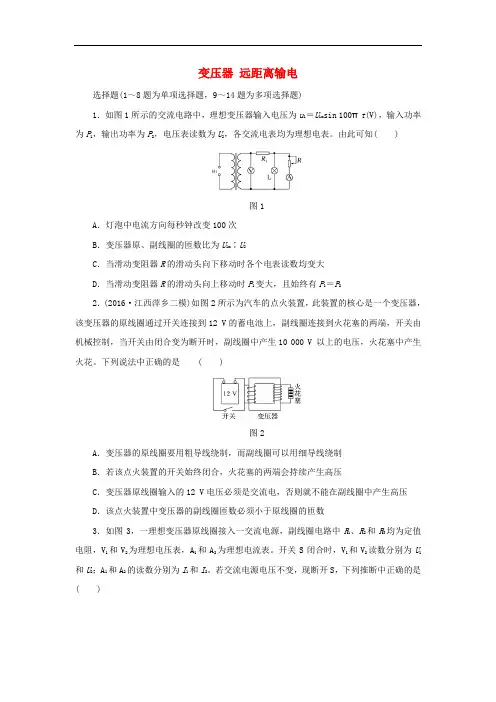

变压器远距离输电选择题(1～8题为单项选择题，9～14题为多项选择题)1．如图1所示的交流电路中，理想变压器输入电压为u1＝U1m sin 100πt(V)，输入功率为P1，输出功率为P2，电压表读数为U2，各交流电表均为理想电表。

由此可知( )图1A．灯泡中电流方向每秒钟改变100次B．变压器原、副线圈的匝数比为U1m∶U2C．当滑动变阻器R的滑动头向下移动时各个电表读数均变大D．当滑动变阻器R的滑动头向上移动时P1变大，且始终有P1＝P22．(2016·江西萍乡二模)如图2所示为汽车的点火装置，此装置的核心是一个变压器，该变压器的原线圈通过开关连接到12 V的蓄电池上，副线圈连接到火花塞的两端，开关由机械控制，当开关由闭合变为断开时，副线圈中产生10 000 V 以上的电压，火花塞中产生火花。

下列说法中正确的是 ( )图2A．变压器的原线圈要用粗导线绕制，而副线圈可以用细导线绕制B．若该点火装置的开关始终闭合，火花塞的两端会持续产生高压C．变压器原线圈输入的12 V电压必须是交流电，否则就不能在副线圈中产生高压D．该点火装置中变压器的副线圈匝数必须小于原线圈的匝数3．如图3，一理想变压器原线圈接入一交流电源，副线圈电路中R1、R2和R3均为定值电阻，V1和V2为理想电压表，A1和A2为理想电流表。

开关S闭合时，V1和V2读数分别为U1和U2；A1和A2的读数分别为I1和I2。

若交流电源电压不变，现断开S，下列推断中正确的是( )图3A．U2可能变小、I2一定变小B．U2一定不变、I2一定变小C．I1一定变小、I2可能变大D．I1可能变大、I2可能变大4．某单位一小型交流发电机由匝数为50、面积为S＝0.5 m2的矩形闭合导线框组成，线框可绕垂直于匀强磁场的轴OO′以角速度ω＝200 rad/s匀速转动，磁场的磁感应强度大小为B＝210T，线框电阻不计。

发电机正常工作时，从线框经过中性面开始计时，产生的交流电经一理想变压器给一个小灯泡供电，如图4所示，发电机没有画出。

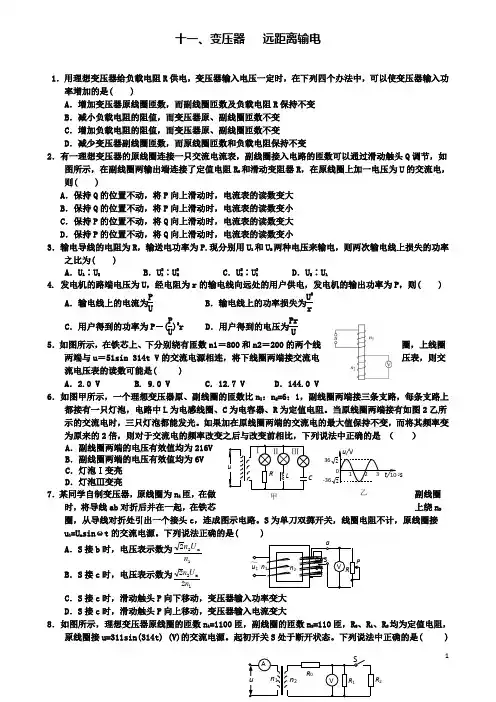

十一、变压器 远距离输电1．用理想变压器给负载电阻R 供电，变压器输入电压一定时，在下列四个办法中，可以使变压器输入功率增加的是( )A ．增加变压器原线圈匝数，而副线圈匝数及负载电阻R 保持不变B ．减小负载电阻的阻值，而变压器原、副线圈匝数不变C ．增加负载电阻的阻值，而变压器原、副线圈匝数不变D ．减少变压器副线圈匝数，而原线圈匝数和负载电阻保持不变2．有一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q 调节，如图所示，在副线圈两输出端连接了定值电阻R 0和滑动变阻器R ，在原线圈上加一电压为U 的交流电，则( )A ．保持Q 的位置不动，将P 向上滑动时，电流表的读数变大B ．保持Q 的位置不动，将P 向上滑动时，电流表的读数变小C ．保持P 的位置不动，将Q 向上滑动时，电流表的读数变大D ．保持P 的位置不动，将Q 向上滑动时，电流表的读数变小3．输电导线的电阻为R ，输送电功率为P.现分别用U 1和U 2两种电压来输电，则两次输电线上损失的功率之比为( )A ．U 1∶U 2B ．U 21∶U 22C ．U 22∶U 21 D ．U 2∶U 14. 发电机的路端电压为U ，经电阻为r 的输电线向远处的用户供电，发电机的输出功率为P ，则( )A ．输电线上的电流为P UB ．输电线上的功率损失为U2rC ．用户得到的功率为P －(P U )2rD ．用户得到的电压为PrU5．如图所示，在铁芯上、下分别绕有匝数n1＝800和n2＝200的两个线圈，上线圈两端与u ＝51sin 314t V 的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是( )A ．2.0 V B. 9.0 V C ．12.7 V D ．144.0 V6．如图甲所示，一个理想变压器原、副线圈的匝数比n 1：n 2=6：1，副线圈两端接三条支路，每条支路上都接有一只灯泡，电路中L 为电感线圈、C 为电容器、R 为定值电阻。

变压器 远距离输电练习一、选择题1．将输入电压为220 V ，输出电压为6 V 的理想变压器改绕成输出电压为30 V 的理想变压器．已知原线圈匝数不变，副线圈原来是30匝，则副线圈新增匝数为( )A ．120匝B ．150匝C ．180匝D ．220匝2．用220 V 的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110 V ，通过负载的电流图像如图所示，则( )A ．变压器输入功率约为3.9 WB ．输出电压的最大值是110 VC ．变压器原、副线圈匝数比是1∶2D ．负载电流的函数表达式i ＝0.05sin ⎝⎛⎭⎪⎫100πt ＋π2 A3．远距离输电的原理图如图所示， 升压变压器原、副线圈的匝数分别为n 1、n 2, 电压分别为U 1、U 2，电流分别为 I 1、I 2，输电线上的电阻为R.变压器为理想变压器，则下列关系式中正确的是( )A.I 1I 2＝n 1n 2 B ．I 2＝U 2RC ．I 1U 1＝I 22RD ．I 1U 1＝I 2U 24．如图所示的变压器，接如图甲所示的交流电时，灯泡正常发光，电容器能正常工作，现将电源换成如图乙所示的交流电，则( )A．由于乙交变电流的周期短，因此灯泡比第一次亮B．由于乙的频率比甲的大，因此电容器有可能被击穿C．无论接甲电源，还是接乙电源，若滑动触头P向上移动，灯泡都变暗D．若将原线圈n1的匝数增加，灯泡消耗的功率将变大5．(多选)有4个完全相同的灯泡连接在理想变压器的原、副线圈中，电源输出电压U恒定不变，如图所示．若将该线路与交流电源接通，且开关S接在位置1时，4个灯泡发光亮度相同；若将开关S接在位置2时，灯泡均未烧坏．则下列说法正确的是( )A．该变压器是降压变压器，原、副线圈匝数比为4∶1B．该变压器是降压变压器，原、副线圈匝数比为3∶1C．当接位置2时副线圈中的灯泡仍能发光，只是亮度变亮D．当接位置2时副线圈中的灯泡仍能发光，只是亮度变暗6．(多选)如图所示，理想变压器原、副线圈分别接有一只电阻，阻值关系为R 2＝2R 1，原线圈接到交变电压上后，电阻R 1上的电压是电阻R 2上的电压的3倍，下面说法正确的是( )A ．变压器原、副线圈匝数比为1∶6B ．变压器原、副线圈匝数比为6∶1C ．R 2上的电压等于电源电压U 的19D ．R 2上的电压等于电源电压U 的6197．如图所示，一个匝数为N ＝100匝的线圈以固定转速50 r/s 在匀强磁场中旋转，其产生的交流电通过一匝数比为n 1∶n 2＝10∶1的理想变压器给阻值R ＝20 Ω的电阻供电．已知电压表的示数为20 V ，从图示位置开始计时，下列说法正确的是( )A ．t ＝0时刻流过线圈的电流最大B ．原线圈中电流的有效值为10 AC ．穿过线圈平面的最大磁通量为250π WbD ．理想变压器的输入功率为10 W8．(多选)特高压输电可使输送中的电能损耗和电压损失大幅降低．我国已成功掌握并实际应用了特高压输电技术．假设从A 处采用550 kV 的超高压向B 处输电，输电线上损耗的电功率为ΔP ，到达B 处时电压下降了ΔU.在保持A 处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV 特高压输电，输电线上损耗的电功率变为ΔP ′，到达B 处时电压下降了ΔU ′.不考虑其他因素的影响，则( )A ．ΔP ′＝14ΔPB ．ΔP ′＝12ΔPC ．ΔU ′＝14ΔUD ．ΔU ′＝12ΔU9．(多选)如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a 和b.当输入电压U 为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是( )A ．原、副线圈匝数比为9∶1B ．原、副线圈匝数比为1∶9C ．此时a 和b 的电功率之比为9∶1D ．此时a 和b 的电功率之比为1∶910．(多选)如图所示的电路中，P 为滑动变阻器的滑片，保持理想变压器的输入电压U 1不变，闭合开关S ，下列说法正确的是( )A ．P 向下滑动时，灯L 变亮B ．P 向下滑动时，变压器的输出电压不变C．P向上滑动时，变压器的输入电流变小D．P向上滑动时，变压器的输出功率变大11．如图所示，一理想变压器原、副线圈的匝数比n1∶n2＝4∶1.变压器原线圈通过一理想电流表A接U＝2202sin 100πt(V)的正弦交流电，副线圈接有三个规格相同的灯泡和两个二极管，已知两二极管的正向电阻均为零，反向电阻均为无穷大，不考虑温度对灯泡电阻的影响．用交流电压表测得a、b端和c、d端的电压分别为U ab和U cd，下列分析正确的是( )A．U ab＝220 V，U cd＝55 VB．流经L1的电流是流经电流表的电流的2倍C．若其中一个二极管被短路，电流表的示数将不变D．若通电1小时，L1消耗的电能等于L2、L3消耗的电能之和12. (多选)在图(a)所示的交流电路中，电源电压的有效值为220 V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2＝10 Ω，R3＝20 Ω，各电表均为理想电表．已知电阻R2中电流i2随时间t变化的正弦曲线如图(b)所示．下列说法正确的是( )A．所用交流电的频率为50 HzB．电压表的示数为100 VC．电流表的示数为1.0 AD．变压器传输的电功率为15.0 W13．图甲中的理想变压器原、副线圈匝数比n1∶n2＝22∶3，输入端a、b所接电压u随时间t的变化关系如图乙所示．灯泡L的电阻恒为15 Ω，额定电压为24 V．定值电阻R1＝10 Ω、R2＝5 Ω，滑动变阻器R的最大阻值为10 Ω.为使灯泡正常工作，滑动变阻器接入电路的电阻应调节为( )A．1 Ω B．5 ΩC．6 Ω D．8 Ω二、非选择题14．某发电厂引进秸秆焚烧发电机设备，该发电机输出功率为40 kW，输出电压为400 V，用变压比(原、副线圈匝数比)为n1∶n2＝1∶5的变压器升压后向某小区供电，输电线的总电阻为r＝5 Ω，电能到达该小区后再用变压器降为220 V.(1)画出输电过程的电路示意图；(2)求输电线上损失的电功率；(3)求降压变压器的变压比n3∶n4.15.从发电站输出的功率为220 kW，输电线的总电阻为0.1 Ω，用220 V和22 kV两种电压输电．两种情况下输电线上由电阻造成的电能的损耗之比是多少？16.1897年，举世闻名的“尼亚加拉”水电站在美丽的尼亚加拉瀑布建成，现已使用100多年．当时世界各地都在使用费用高昂的直流电(因为使用直流电时必须每隔一公里建设一套发电机组)，而“尼亚加拉”水电站采用了特斯拉发明的交流电供、输电技术，用高压电实现了远距离供电．若其中某一发电机组设计为：发电机最大输出功率为P ＝100 kW ，输出电压为U 1＝250 V ，用户需要的电压为U 2＝220 V ，输电线电阻为R ＝10 Ω，输电线中因生热而损失的功率为输送功率的4%.(1)画出此输电线路的示意图；(2)求在输电线路中设置的升压变压器的原、副线圈匝数比； (3)求降压变压器的最大输出电流I 3.(结果保留整数) 答案：1． A 2． A 3． D 4． C 5． BC 6． AD 7．C 8． AD 9． AD 10． BD 11． D 12. AD 13． A 14． (1)输电过程，电路示意图如图所示．(2)因为U 1U 2＝n 1n 2输电电压U 2＝n 2n 1U 1＝2 000 V因为P 输＝U 2I 2 解得输电电流I 2＝20 A输电线上损失的功率P 损＝I 22r ＝(20 A)2×5 Ω＝2 000 W(3)输电线上损失的电压 U 损＝I 2r ＝20 A ×5 Ω＝100 V 降压变压器的输入电压U 3＝U 2－U 损＝2 000 V －100 V ＝1 900 V 降压变压器的变压比 n 3n 4＝U 3U 4＝1 900 V 220 V ＝951115. 由题意知输电线上的电流I ＝P U ，则输电线的P 损＝I 2r ＝⎝ ⎛⎭⎪⎫P U 2r设220 V 和22 kV 两种电压输电下损失的功率分别为P 1、P 2 则W 1W 2＝P 1t P 2t ＝⎝ ⎛⎭⎪⎫U 2U 12＝104∶1 16. (1)输电线路示意图如图所示．(2)输电过程中损失的功率：P 损＝ηP 通过R 的电流：I 2＝P 损R发电机的输出电流：I 1＝PU 1升压变压器的原、副线圈匝数比 n 1n 2＝I 2I 1＝ηP R ·U 1P ＝120(3)用户得到的最大功率：P用＝P(1－η)，降压变压器的最大输出电流I 3＝P 用U 2＝P （1－η）U 2＝436 A。

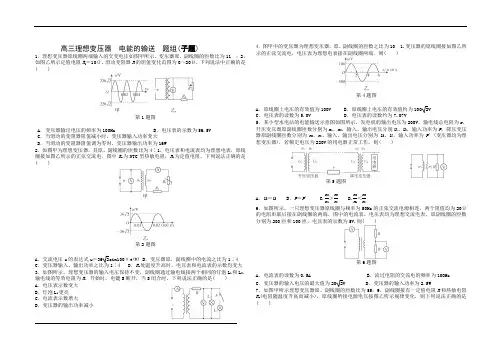

高三理想变压器 电能的输送 题组(子题)1．理想变压器原线圈两端输入的交变电压如图甲所示，变压器原、副线圈的匝数比为11 ：2，如图乙所示定值电阻R 0＝10Ω，滑动变阻器R 的阻值变化范围为0～20Ω，下列说法中正确的是( )甲 乙第1题图A ．变压器输出电压的频率为100HzB ．电压表的示数为56.5VC ．当滑动的变阻器阻值减小时，变压器输入功率变大D ．当滑动的变阻器阻值调为零时，变压器输出功率为16W2．如图甲为理想变压器，其原、副线圈的匝数比为4∶1，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中R t 为NTC 型热敏电阻，R 1为定值电阻，下列说法正确的是( )甲乙 第2题图A ．交流电压u 的表达式u ＝362sin100πt (V)B ．变压器原、副线圈中的电流之比为1∶4C ．变压器输入、输出功率之比为1∶4D ．R t 处温度升高时，电压表和电流表的示数均变大 3．如图所示，理想变压器的输入电压保持不变，副线圈通过输电线接两个相同的灯泡L 1和L 2，输电线的等效电阻为R ，开始时，电键S 断开，当S 闭合时，下列说法正确的是( ) A ．电压表示数变大 B ．灯泡L 1更亮 C ．电流表示数增大D ．变压器的输出功率减小4．图甲中的变压器为理想变压器，原、副线圈的匝数之比为10 1.变压器的原线圈接如图乙所示的正弦交流电，电压表为理想电表接在副线圈两端．则()乙 第4题图A ．原线圈上电压的有效值为100VB ．原线圈上电压的有效值约为1002VC ．电压表的读数为5.0VD ．电压表的读数约为7.07V5．某小型水电站的电能输送示意图如图所示，发电机的输出电压为200V ，输电线总电阻为r ，升压变压器原副线圈匝数分别为n 1、n 2，输入、输出电压分别U 1、U 2，输入功率为P ；降压变压器原副线圈匝数分别为n 3、n 4，输入、输出电压分别为U 3、U 4，输入功率为P ′(变压器均为理想变压器)，若额定电压为220V 的用电器正常工作，则( )第5题图A ．U 2＝U 3B ．P ＝P ′ C.n 2n 1＞n 3n 4 D.n 2n 1＜n 3n 46．如图所示，一只理想变压器原线圈与频率为50Hz 的正弦交流电源相连，两个阻值均为20Ω的电阻串联后接在副线圈的两端．图中的电流表，电压表均为理想交流电表，原副线圈的匝数分别为200匝和100匝，电压表的示数为5V.则( )第6题图A ．电流表的读数为0.5AB ．流过电阻的交流电的频率为100HzC ．变压器的输入电压的最大值为202VD ．变压器的输入功率为2.5W7．如图甲所示理想变压器原、副线圈的匝数比为55：9，副线圈接有一定值电阻R 和热敏电阻R r (电阻随温度升高而减小)，原线圈所接电源电压按图乙所示规律变化，则下列说法正确的是( )甲 乙第7题图A ．原线圈两端电压的瞬时值表达式为u ＝2202sin100πt(V)B ．电压表示数为362VC ．热敏电阻R r 周围环境温度升高，电流表的示数减小D ．热敏电阻R r 周围环境温度升高，变压器的输入功率增大8．某小型水电站的电能输送示意图如图，发电机的输出电压为200V ，输电线总电阻为r ，升压变压器原副线圈匝数分别为n 1、n 2，降压变压器原副线圈匝数分别为n 3、n 4，(变压器均为理想变压器)，若额定电压为220V 的用电器正常工作，则()第8题图A.n 1n 2＝n 4n 3B ．通过升压变压器原、副线圈电流的频率不同C ．升压变压器的输出功率大于降压变压器的输入功率D ．若n 2增大，则输电线上损失的电压减小9．如图是一个理想变压器的示意图，S 为单刀双掷开关，P 是滑动变阻器的滑动触头，R 0是定值电阻，保持交变电压U 1不变．则( )A ．若P 不动，S 由a 到b 处，电流表示数减小B ．若P 不动，S 由a 到b 处，电压表示数增大C ．若S 置于b 处，将P 上滑，电流表示数增大D ．若S 置于b 处，将P 上滑，电压表示数增大10．如图所示，降压变压器的变压系数是3，即初级线圈匝数与次级线圈的匝数之比是3∶1.初级线圈的输入电压是660 V ，次级线圈的电阻为0.2Ω，这台变压器给100盏220 V 、60W 的电灯供电．求：(1)空载时次级线圈的电压和输出功率； (2)接通电路后次级线圈的电压；(3)每盏灯的实际功率．11．某村在较远的地方建立了一座小型水电站，发电机的输出功率为100 kW ，输出电压为500V ，输电导线的总电阻为10Ω，导线上损耗的电功率为4kW ，该村的用电电压是220V.第11题图(1)设计了如图所示的输电电路．求升压、降压变压器的原副线圈的匝数比；（2）如果该村某工厂用电功率为60kW ，则该村还可以装“220V 40W ”的电灯______盏．。

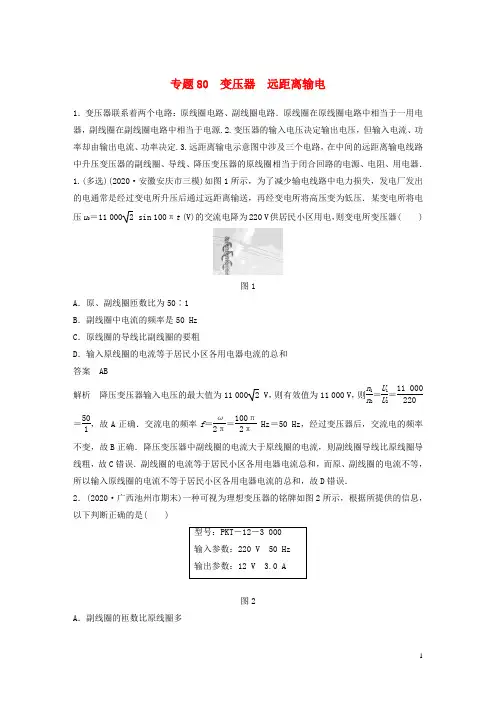

专题80 变压器 远距离输电1．变压器联系着两个电路：原线圈电路、副线圈电路．原线圈在原线圈电路中相当于一用电器，副线圈在副线圈电路中相当于电源.2.变压器的输入电压决定输出电压，但输入电流、功率却由输出电流、功率决定.3.远距离输电示意图中涉及三个电路，在中间的远距离输电线路中升压变压器的副线圈、导线、降压变压器的原线圈相当于闭合回路的电源、电阻、用电器．1.(多选)(2020·安徽安庆市三模)如图1所示，为了减少输电线路中电力损失，发电厂发出的电通常是经过变电所升压后通过远距离输送，再经变电所将高压变为低压．某变电所将电压u 0＝11 000 2 sin 100πt (V)的交流电降为220 V 供居民小区用电，则变电所变压器( )图1A ．原、副线圈匝数比为50∶1B ．副线圈中电流的频率是50 HzC ．原线圈的导线比副线圈的要粗D ．输入原线圈的电流等于居民小区各用电器电流的总和答案 AB解析 降压变压器输入电压的最大值为11 000 2 V ，则有效值为11 000 V ，则n 1n 2＝U 1U 2＝11 000220＝501，故A 正确．交流电的频率f ＝ω2π＝100π2πHz ＝50 Hz ，经过变压器后，交流电的频率不变，故B 正确．降压变压器中副线圈的电流大于原线圈的电流，则副线圈导线比原线圈导线粗，故C 错误．副线圈的电流等于居民小区各用电器电流总和，而原、副线圈的电流不等，所以输入原线圈的电流不等于居民小区各用电器电流的总和，故D 错误．2．(2020·广西池州市期末)一种可视为理想变压器的铭牌如图2所示，根据所提供的信息，以下判断正确的是( ) 型号：PKT －12－3 000输入参数：220 V 50 Hz输出参数：12 V 3.0 A图2A ．副线圈的匝数比原线圈多B ．当变压器输出为12 V 和3 A 时，原线圈电流为9255 AC ．当原线圈输入交流电压220 V 时，副线圈输出直流电压12 VD ．当原线圈输入交流电压110 V 时，副线圈输出交流电压6 V答案 D解析 根据铭牌U 1＝220 V>U 2＝12 V ，可知是降压变压器，根据变压比公式U 1U 2＝n 1n 2＝22012＝553，n 1>n 2，A 错误；当原线圈输入交流电压220 V 时，副线圈输出交流电压12 V ，根据P 1＝P 2知I 1＝U 2I 2U 1＝12×3220 A ＝955A ，B 错误；变压器变压后交流电频率不变，当原线圈输入交流电压220 V 时，副线圈输出交流电压12 V ，C 错误；当原线圈输入交流电压110 V 时，根据220 V 12 V＝n 1n 2＝110 V U 2，可知副线圈中输出交流电压6 V ，D 正确． 3.(多选)(2020·海南新高考3月诊断)如图3所示，一变压器原、副线圈匝数比为3∶1，原线圈输入电压u ＝152sin 50πt (V)，副线圈接有理想交流电压表和一电阻，电阻的阻值为2 Ω，则下列说法正确的是( )图3A ．输入电压的频率为50 HzB ．电压表的示数为5 VC ．电阻的电功率为25 WD ．当输入电压u 的最大值不变而频率升高时，电阻的电功率不变答案 BD解析 原线圈输入电压u ＝152sin 50πt (V)，则角速度为ω＝50π rad/s ，所以原线圈中交流电的频率f ＝ω2π＝25 Hz ，所以输入电压的频率为25 Hz ，故A 错误；原线圈输入电压u ＝15 2 sin 50πt (V)，则原线圈输入电压的最大值为U m ＝15 2 V ，原线圈两端的电压有效值为U 1＝1522V ＝15 V ，电压表显示的是副线圈的输出电压有效值，根据公式U 1U 2＝n 1n 2可知电压表的示数为U 2＝13U 1＝5 V ，故B 正确；电阻的电功率P R ＝U 22R ＝522W ＝12.5 W ，故C 错误；当输入电压u 的最大值不变，则原线圈输出电压有效值恒定，故副线圈的输入电压恒定不变，所以电阻的功率不变，故D 正确．4．(多选)(2020·四川德阳市二诊)如图4甲所示，一理想变压器原、副线圈匝数之比为11∶2，其原线圈两端接入如图乙所示的正弦交流电，副线圈通过电流表与负载电阻R 相连．若交流电压表和交流电流表都是理想电表，则下列说法中正确的是( )图4A ．变压器输入电压的最大值是220 VB ．电压表的示数是40 VC ．若电流表的示数为0.50 A ，变压器的输入功率是20 WD ．原线圈输入的正弦交变电流的频率是100 Hz答案 BC解析 由题图乙可知交流电压最大值U m ＝220 2 V ，故A 错误；输入电压的有效值为220 V ，根据变压器电压与匝数成正比知电压表示数U 2＝211U 1＝40 V ，电压表的示数是40 V ，选项B 正确；流过电阻中的电流为0.5 A ，变压器的输入功率是P 入＝P 出＝U 2I 2＝40×0.5 W＝20 W ，故C 正确；变压器不改变频率，由题图乙可知交流电周期T ＝0.02 s ，可由周期求出正弦交变电流的频率是50 Hz ，故D 错误．5．(多选)(2020·山东潍坊市期末)在图5甲所示的理想变压器a 、b 端加上如图乙所示的交变电压．已知变压器原、副线圈的匝数比为4∶1，R 1为热敏电阻(温度升高时，其电阻减小)，R 为定值电阻，电压表和电流表均为理想电表．下列判断正确的是( )图5A ．电压表V 1的示数为22 VB ．电压表V 2的示数为5.5 2 VC ．R 1处温度升高时，V 1示数与V 2示数的比值变小D ．R 1处温度升高时，V 1示数与V 2示数的比值变大答案 AD解析 电压表V 1测的是原线圈两端的电压，即输入电压的有效值，由题图乙可知U 1＝2222V ＝22 V ，A 正确；原、副线圈的匝数比为4∶1，所以副线圈两端的电压为5.5 V ，电压表V 2测的是R 1两端的电压，应该小于5.5 V ，B 错误；R 1处温度升高时，R 1的阻值减小，R 的阻值不变，则R 1分得的电压变小，V 2的示数变小，而V 1的示数不变，所以V 1的示数与V 2的示数的比值变大，C 错误，D 正确．6.(多选)如图6所示为物理实验室某风扇的风速挡位变换器电路图，它是一个可调压的理想变压器，原线圈接入交变电流的电压有效值为U 0＝220 V ，n 0＝2 200匝，挡位1、2、3、4对应的线圈匝数分别为220匝、550匝、1 100匝、2 200匝．电动机M 的内阻r ＝4 Ω，额定电压U ＝220 V ，额定功率P ＝110 W ．下列判断正确的是( )图6A ．当选择挡位3时，电动机两端电压为110 VB ．当挡位由3变换到2时，电动机的功率减小C ．当选择挡位2时，电动机的热功率为1 WD ．当选择挡位4时，电动机的输出功率为110 W答案 AB解析 由电压与匝数的关系U 0∶U 3＝n 0∶n 3，可得U 3＝110 V ，A 正确；当挡位由3变换到2时，输出电压减小，电动机的功率减小，B 正确；在额定功率的情况下，电动机的额定电流为I ＝P U ＝0.5 A ，热功率P r ＝I 2r ＝1 W ，输出功率为P 出＝P －P r ＝(110－1) W ＝109 W ，D 错误；没有达到额定功率时，热功率小于1 W ，C 错误．7．(2020·天津市河西区3月调研)如图7所示，原、副线圈匝数比为100∶1的理想变压器，b 是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c 、d 两端加上交变电压，其瞬时值表达式为u 1＝310sin 314t (V)，则( )图7A ．当单刀双掷开关与a 连接时，电压表的示数为3.1 VB ．副线圈两端的电压频率为50 HzC ．当单刀双掷开关由a 扳向b 时，原线圈输入功率变小D ．当单刀双掷开关由a 扳向b 时，电压表和电流表的示数均变小答案 B解析 c 、d 两端电压的有效值U ＝U m 2＝3102V ，当单刀双掷开关与a 连接时，原线圈的电压的有效值为U ，根据电压与匝数成正比可知，副线圈的电压的有效值为U 2＝3101002V≈2.2 V，电压表的示数为电压的有效值，所以示数为2.2 V ，故A 错误；变压器不改变交流电的频率，由ω＝2πf ＝314 rad/s ，解得原线圈两端的电压频率为50 Hz ，所以副线圈两端的电压频率也为50 Hz ，所以B 正确；若将单刀双掷开关由a 拨向b ，由于原线圈的匝数变小，导致副线圈的电压增大，电流增大，两电表的示数均变大，副线圈的输出功率变大，由于原线圈输入功率和副线圈输出功率相等，所以原线圈输入功率变大，故C 、D 错误．8．(2020·全国第五次大联考)如图8甲所示，理想变压器原、副线圈的匝数分别为 1 000匝和100匝，R 1＝5 Ω，R 2＝10 Ω，电容器的电容C ＝100 μF.已知电容器上极板所带电荷量q 按图乙所示的正弦规律变化，则下列判断正确的是( )图8A ．电阻R 1的电功率为20 WB ．原线圈输入电压的有效值为100 VC ．穿过变压器原线圈的磁通量变化率的最大值为0.2 Wb/sD ．变压器原线圈中电流的周期为0.4 s答案 C解析 副线圈电压的最大值U 2m ＝q C ＝20 V ，有效值U ＝10 2 V ，电阻R 1的电功率P 1＝U 2R 1＝40 W ，A 项错误；原线圈输入电压的有效值为100 2 V ，B 项错误；穿过变压器原线圈的磁通量变化率的最大值U 1m n 1＝U 2m n 2＝0.2 Wb/s ，C 项正确；由题图乙知，副线圈中电流的周期为0.04 s ，而变压器不能改变交变电流的周期，故原线圈中电流的周期也为0.04 s ，D 项错误．9．(多选)(2019·安徽蚌埠市第二次质检)如图9所示，电路中的变压器为理想变压器，U 为正弦式交变电压，R 为变阻器，R 1、R 2是两个定值电阻，A 、V 分别是理想电流表和理想电压表，则下列说法正确的是( )图9A ．闭合开关S ，电流表示数变大、电压表示数变小B ．闭合开关S ，电流表示数变小、电压表示数变大C ．开关S 闭合时，变阻器滑片向左移动的过程中，电流表、电压表示数均变小D ．开关S 闭合时，变阻器滑片向左移动的过程中，电流表、电压表示数均变大答案 AC解析 闭合开关S ，负载总电阻变小，变压器的输出功率增大，副线圈的电流增大，根据I 1I 2＝n 2n 1可知变压器的输入电流增大，即电流表示数变大，变阻器R 两端电压增大，根据串联分压可知变压器的输入电压减小，根据U 1U 2＝n 1n 2可知变压器的输出电压减小，电压表示数变小，故A 正确，B 错误；开关S 闭合时，变阻器滑片向左移动的过程中，变阻器R 的阻值增大，两端电压增大，根据串联分压可知变压器的输入电压减小，根据U 1U 2＝n 1n 2可知变压器的输出电压减小，电压表示数变小，根据欧姆定律可知副线圈的电流减小，根据I 1I 2＝n 2n 1可知变压器的输入电流减小，即电流表示数变小，故C 正确，D 错误．10．(2020·江西吉安市期末)如图10所示为节日彩灯供电电路图，变压器为理想变压器，所有灯泡相同，在A 、B 两端接入电压恒定的正弦交流电，若发现灯泡的灯光较暗，为使灯泡正常发光，需要调节滑动变阻器R 2的滑片，下列调节及结果判断正确的是( )图10A ．应将滑动变阻器R 2滑片向右移B ．调节后，变压器原线圈输入电压变小C ．调节后，电阻R 1消耗的功率变小D ．调节后，滑动变阻器R 2两端的电压增大答案 B解析 设A 、B 端输入的电压为U ，原线圈中的电流为I ，则U ＝IR 1＋(n 1n 2)2I (R 2＋R L )，其中R L 为灯泡的总电阻，为使灯泡变亮，电流I 需要增大，R 2需要减小，滑片应向左移，A 项错误；原线圈中电流增大，R 1消耗的功率增大，其电压增大，变压器原线圈输入的电压减小，B 项正确，C 项错误；副线圈两端的电压减小，灯泡两端的电压增大，因此滑动变阻器R 2两端的电压减小，D 项错误．11．(多选)(2020·广东佛山市二模)如图11所示，某学习小组模拟远距离输电，手摇发电机产生e ＝102sin 8πt (V)稳定的交流电．通过升、降压比相同(n 1∶n 2＝n 4∶n 3)的两个变压器给三个相同的灯泡供电．若变压器为理想变压器．则( )图11A ．闭合开关S 1，灯泡L 1两端电压为10 VB ．闭合开关，通过灯泡电流的频率都为4 HzC ．开关全闭合时，输电线消耗的电功率最大D ．依次闭合开关S 1、S 2、S 3，直至三个开关全部闭合，在此过程中灯泡L 1越来越亮 答案 BC解析 升压变压器原线圈电压有效值为U 1＝1022V ＝10 V ，升压变压器和降压变压器匝数比相同，但因输电导线上有电压损失，可知降压变压器的次级电压小于10 V ，即闭合开关S 1，灯泡L 1两端电压小于10 V ，选项A 错误；交流电的频率为f ＝ω2π＝8π2πHz ＝4 Hz ，变压器不改变交流电的频率，可知闭合开关，通过灯泡电流的频率都为4 Hz ，选项B 正确；开关全闭合时，降压变压器输出消耗的功率最大，次级电流最大，初级电流也是最大，输电线上的电流最大，根据P ＝I 2r 可知，此时输电线消耗的电功率最大，选项C 正确；依次闭合开关S 1、S 2、S 3，直至三个开关全部闭合，在此过程导线上的电流越来越大，降压变压器初级电压逐渐减小，次级电压逐渐减小，则灯泡L 1两端电压逐渐减小，即L 1越来越暗，选项D 错误．12．(多选)(2019 ·浙南名校联盟期末)位于温州乐清市磐石镇的温州发电厂，是浙江省跨世纪重点能源工程之一，其中一期工程输送功率为70 MW ，发电机的输出电压随时间变化如图12甲所示．通过如图乙所示的电路向县域输电，其中输电电压为70 kV ，输电线总电阻为4 Ω，在用户端用理想降压变压器把电压降为220 V ，忽略降压变压器到用户的输电线上的电阻．以下说法正确的是( )图12A ．用户端交变电流频率为50 HzB ．降压变压器原、副线圈匝数比为300∶1C ．0～0.01 s 发电机线圈磁通量的变化量为零D ．输电线上损失的功率为4×108W答案 AB解析 由题图甲知f ＝1T ＝50 Hz ，变压器不改变交变电流的频率，所以用户端交变电流的频率为50 Hz ，故A 正确；输电线上的电流I ＝P U ＝70×10670×103 A ＝103 A ，输电线上的电压损失为U 损＝IR ＝4×103 V ，降压变压器原线圈两端的电压U 1＝U －U 损＝66×103V ，降压变压器原、副线圈的匝数比为n 1n 2＝U 1U 2＝66×103220＝3001，故B 正确；0～0.01 s 为半个周期，发电机线圈磁通量的变化量为2BS ，故C 错误；输电线上损耗的功率P 损＝I 2R ＝4×106 W ，故D 错误．13．(2020·河南、广东、湖北、湖南四省部分学校联考)如图13所示为远距离交流输电的简化电路图，升压变压器与发电厂相连，降压变压器与用户相连，两变压器均为理想变压器，发电厂输出发电功率P 、升压变压器原线圈两端电压和输电线总电阻保持不变．当升压变压器原、副线圈匝数比为k 时，用户得到的功率为P 1，则当升压变压器的原、副线圈匝数比为nk 时，用户得到的电功率为( )图13A ．(1－n 2k 2)P ＋n 2k 2P 1B ．(1－n 2)P ＋n 2P 1C ．(1－1n 2k2)P ＋P 1n 2k 2 D ．(1－1n 2)P ＋P 1n2 答案 B解析 原、副线圈的匝数比为k ，根据变压器的规律可得I ∶I 1＝1∶k据能量守恒可得P －P 1＝I 12R ＝k 2I 2R当升压变压器的原、副线圈匝数比为nk 时，用户得到的功率为P 1′＝(1－n 2)P ＋n 2P 1.。

远距离输电专题训练1．如图所示为远距离输电示意图，线路总电阻为r，发电厂输出电压不变，三个回路的电流依次为I1、I2(I3)、I4，两变压器均为理想变压器，左侧变压器输入电压为U1，输出电压为U2；下侧变压器输入电压为U3，输出电压为U 4，以下选项正确的是（ACD）多选A．若用户消耗的功率增大，I2随之增大B．若用户消耗的功率增大，U4随之增大C．U2＝U3+I2rD．U1I1＝I22r+U4I42．如图所示为远距离输电的电路图，升压变压器和降压变压器均为理想变压器，已知U1和输电线的电阻r均保持不变．闭合开关S后，下列说法正确的是（CD）多选A．升压变压器的输出电压增大B．降压变压器的输出电流减小C．输电线上损耗的功率增大D．U4交流电的频率等于U1的频率3．如图为远距离输电示意图，n1、n2和，n3、n4分别是升、降压变压器的原、副线圈，已知发电机的输出电压一定。

用电高峰时，某同学发现当他家的大功率电器开启后，家中的自炽灯变暗。

下列说法正确的是（B）A．该同学家开启大功率电器后，输电线上损失的功率减小B．若减小降压变压器原线圈n3的匝数，可能会使白炽灯正常发光C．若减小降压变压器副线圈n4的匝数，可能会使自炽灯正常发光D．若减小升压变压器副线圈n2的匝数，可能会使白炽灯正常发光4．如图所示为某山区小型电站输电示意图，发电厂发出U1＝220sin100πt （V）的交流电通过变压器升压后进行高压输电，接近用户时再通过降压变压器降压给用户供电，图中高压输电线部分总电阻为r，负载端的电压表是理想交流电表，下列有关描述正确的是（BC）多选A．若开关S1、S2都断开，则电压表示数为零B．负载端所接收到交流电的频率为50HzC．深夜开灯时灯特别亮是因为高压输电线上电压损失减小的缘故D．用电高峰期灯泡较暗，可通过减少降压变压器副线圈n4的匝数来提高其亮度5.甲、乙两地原来用500kV的超高压输电，在保持输送电功率和输电线电阻都不变的条件下，现改用1 000kV特高压输电，不考虑其他因素的影响．则下列说法正确的是（ACD）多选A．输电电流变为原来的1/2B．输电线上损失的电压将变为原来的2倍C．输电线上损失的电功率将变为原来的1/4D．输电线上损失的电压将变为原来的1/26.远距离输电时，输送电功率为P，输电电压为U，所用导线的电阻率为ρ，横截面积为S，总长度为L，输电线的损失功率为△P，用户得到电功率为P′，则下列说法正确的是（BD）多选7.如图所示为远距离交流输电的简化电路图。

第2讲变压器远距离输电◎基础巩固练1．远距离输电时，在输送电功率不变的条件下( )A．只有增大导线的电阻，才能减小电流，提高输电效率B．提高输电电压，能减小电流，提高输电效率C．提高输电电压势必增大输电导线上的能量损耗D．提高输电电压势必增大输电导线上的电流答案： B2.如图所示，一理想变压器原、副线圈的匝数比为1∶2，副线圈电路中接有灯泡，灯泡的额定电压为220 V，额定功率为22 W，原线圈电路中接有电压表和电流表。

现闭合开关，灯泡正常发光，若用U和I分别表示此时电压表和电流表的读数，则( ) A．U＝110 V，I＝0.2 AB．U＝110 V，I＝0.06 AC．U＝110 2 V，I＝0.2 AD．U＝110 2 V，I＝0.2 2 A答案： A3．(多选)如图所示，R是一个光敏电阻，其阻值随光照强度的增加而减小。

理想变压器原、副线圈的匝数比为10∶1，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为u1＝2202sin 100πt(V)，则( )A．电压表的示数为22 2 VB．在天逐渐变黑的过程中，电流表的示数变小C．在天逐渐变黑的过程中，电流表的示数变大D．在天逐渐变黑的过程中，理想变压器的输入功率变小解析：原线圈中的输入电压为220 V，由原、副线圈的匝数比可得，副线圈中电压表的示数为22 V；在天逐渐变黑的过程中，光敏电阻的阻值变大，由于电压不变，所以电流表的示数变小，则原线圈中电流表的示数变小，输入功率也变小。

综上分析可知，选项B 、D 正确。

答案： BD4．如图所示，理想变压器原、副线圈的匝数之比为55∶3，原线圈a 、b 间输入交流电瞬时值的表达式为u ＝2202sin (100πt ) V ，副线圈两端接有两只标有“24 W”字样的灯泡，当开关S 1和S 2都闭合时，两灯泡均正常发光，下列说法中正确的是( )A ．两只灯泡能承受的最高电压为12 VB ．断开开关S 1，副线圈两端的电压将变大C ．断开开关S 1，变压器原线圈的输入功率将变小D ．该变压器原、副线圈的输入、输出功率之比为55∶3解析： 由理想变压器的工作原理知原、副线圈的电压与匝数成正比U 1U 2＝n 1n 2，解得副线圈输出电压的有效值为U 2＝12 V ，故灯泡能承受的最高电压应为12 2 V ，A 错误；无论是断开开关S 1还是断开开关S 2，副线圈的电压均不变，B 错误；断开开关S 1，小灯泡L 2仍能正常发光，L 2消耗的功率不变，则理想变压器的输出功率减小，由于理想变压器的输出功率等于输入功率，因此输入功率也减小，C 正确，D 错误。

高二物理远距离输电试题答案及解析1.远距离输送一定功率的交流电，若输送电压升高为原来的倍，关于输电线上的功率损失和电压损失，正确的是A．输电线上的电功率损失是原来的倍B．输电线上的电功率损失是原来的倍C．输电线上的电压损失是原来的倍D．输电线上的电压损失是原来的倍【答案】BC【解析】设输送的电功率一定为P，输送电压为U，输电线上功率损失为△P，电压损失为△P，电流为I，输电线总电阻为R．由P=UI知，则得，由题P、R一定，则得，所以输电线上的电功率损失是原来的倍，电压损失是原来的倍，故BC正确，AD错误．【考点】远距离输电2.发电厂发电机的输出电压为U1，发电厂至用户的输电导线的总电阻为R，通过输电导线的电流为I，输电线末端的电压为U2，下面选项表示输电导线上损耗的功率是( )A．B．C．I2R D．I(U1－U2)【答案】BCD【解析】输电线上损失的电压为，输电导线损失的电功率为，根据欧姆定律得，因此有，或，故BCD正确，A错误．【考点】本题考查了在远距离输电中功率损失问题，同时考查了输电过程各物理量间的关系．3.图为远距离输电的电路原理图，下列判断正确的是A．U1>U2B．U2=U3C．I4< I2D．I1> I2【答案】Ｄ【解析】在远距离输电的电路原理图，左边为升压变压器，右边是降压变压器，由于输电线路中导线电阻的存在，因此有U1<U2>U3>U4，所以AB选项错误；由变压器原理：，所以I1>I 2，I4> I2，C错D对。

【考点】变压器远距离输电4.某小型水电站的电能输送示意图如图所示，发电机通过升压变压器T1和降压变压器T2向用户供电。

已知输电线的总电阻为，降压变压器T2的原、副线圈匝数之比为4:1，降压变压器副线圈两端交变电压的瞬时值表达式为V，降压变压器的副线圈与阻值Ω的电阻组成闭合电路。

若将变压器视为理想变压器，则下列说法中正确的是（）A．通过电阻的电流的有效值是20AB．如果用户电阻阻值增大，其它条件不变，则输电线路电阻中的电流值减小C．升压变压器T1的输出电压等于降压变压器T2的输入电压D．升压变压器T1的输出功率大于降压变压器T2的输入功率【答案】BD【解析】根据交流电的最大值与有效值之间的关系，降压变压器的副线圈有效值为，所以输出电流为，所以A错。

高中物理选修2变压器专项训练一、单选题1．远距离输电线路简化如图所示，电厂输送电功率不变，变压器均为理想变压器，图中标示了电压和电流，其中输电线总电阻为R ，则 （ ）A ．22U I RB ．输电线损失的电功率为22U RC ．提高输送电压U 2，则输电线电流I 2增大D ．电厂输送电功率为U 2I 22．如图a 所示的电路中，理想变压器的副线圈接有10个并联的规格相同的灯泡，原线圈接有一个规格也相同的灯泡，每个灯泡的额定电压均为4V ，额定电流均为0.1A 。

11个灯泡均正常发光，所接正弦交流电源的电压随时间变化的关系图象如图b 所示，则（ ）A ．交流电源的有效值约为62VB ．理想变压器输出电压的频率为25HzC ．交流电源的输出功率为4.4WD ．理想变压器原、副线圈的匝数比为15∶13．由半导体材料制成的热敏电阻，电阻率随温度的升高而减小，经常用于火警报警装置。

如图甲所示是一火警报警器的电路示意图，理想变压器原线圈接入图乙所示的正弦交流电，副线圈与理想电压表、理想电流表、热敏电阻T R 及报警器P （有内阻）组成闭合电路，流过报警器P 的电流超过c I 时就会发出警报声。

则以下判断正确的是（ ）A ．变压器原线圈两端交变电压2202(V)π=u tB ．当R T 所在处出现火情时，变压器输入功率增大C ．当R T 所在处出现火情时，电压表示数增大D．在0.01st=时，电流表示数为04．互感器又称仪用变压器，是电流互感器和电压互感器的统称。

它能将高电压变成低电压、大电流变成小电流，用于测量或保护系统。

如图所示，1T、2T是监测交流高压输电参数的互感器，a、b是交流电压表或交流电流表，若高压输电线间电压为220kV，1T的原、副线圈匝数比为1:100，交流电压表的示数为100V，交流电流表的示数为1A，则（）A．a是交流电压表，b是交流电流表B．2T的原、副线圈匝数比为100:1C．高压线路输送的电流为1AD．高压线路输送的电功率为4⨯2.210kw5．华为出品一款超级快速无线充电器CP62R，可提供最大50W的无线充电功率，如图甲所示。

高二物理远距离输电试题答案及解析1.某发电站采用高压输电向外输送电能。

若输送的总功率为P，输电电压为U，输电线的总电阻为。

则下列说法不正确的是A．输电线上的电流B．输电线上的电流C．输电线电阻上的功率损失D．输电线电阻上的电压损失【答案】A【解析】由于输送的总功率为P，输电电压为U，故输电线上的电流为，A错误，B正确；输电线电阻上的功率损失，故C正确；输电线电阻上的电压损失，故D也正确；该题选A。

【考点】高压输电。

2.输电线的电阻为r，输送的电功率为P，用电压U 送电，则用户得到的功率为A． P B．C．D．【答案】B【解析】输电线上的电流为,输电线上的功率损失，用户得到的功率为，选项B正确。

【考点】远距离输电的功率损失问题。

3.有条河流，流量为Q＝2 m3/s，落差h＝5 m，现在用其发电，若发电机总效率为50%，输出电压为240 V，输电线总电阻R＝30 Ω，允许损失功率为发电机输出功率的6%，为满足用电的要求，使用户获得220 V电压，则该输电线路所使用的理想升压、降压变压器的匝数比各是多少？能使多少盏“220 V、100 W”的电灯正常发光？【答案】6∶125235∶11470盏【解析】由题意可画出如下远距离输电示意图：电源两端的输出功率P总＝＝ρQghη＝5×104W输电线上的功率损失为P损＝P总×6%＝I2RI＝＝10 A U1＝240 VU2＝P总/I＝5×103V故升压变压器n1∶n2＝U1∶U2＝6∶125；U损＝IR＝300 VU3＝U2－U损＝4 700 VU4＝220 V故降压变压器n3∶n4＝U3∶U4＝235∶11；理想变压器没有能量损失，故可正常发光的电灯数量＝470盏【考点】考查了电能的输送点评：提高输电电压，从而降低电线电流，导致电线损失功率减小，用户得到功率越多．解决本题的关键知道原副线圈的匝数比等于原副线圈的电压比，以及掌握输电线上损失的功率公式．4.某发电厂原来用电压为U的交流电输电，后改用变压比为1∶50的升压器将电压升高后输电，1输送的电功率保持不变．若输电线路的电阻为R，则下列说法中正确的是A．由公式可知，提高电压后输电线上的电流降为原来的B．由公式可知，提高电压后输电线上的电流增为原来的50倍C．由公式可知，提高电压后输电线上的功率损耗减为原来的D．由公式可知，提高电压后输电线上的功率损耗增大为原来的2 500倍【答案】AC【解析】根据公式可得输送电压变为原来的50倍，而输送功率不变，所以可得提高电压后输电线上的电流降为原来的，A正确，如果使用公式计算电流变化，则公式中的U表示的是输电线上损耗的电压，而不是输送电压，B错误，电流变为原来的，而输电线电阻不变，所以根据公式可得提高电压后输电线上的功率损耗减为原来的，C正确，如果使用公式计算输电线上功率的损耗，则公式中U表示的是输电线上损耗的电压，而不是输送电压，D错误故选AC【考点】考查了远距离输电点评：关键是对公式中的各个字母表示的含义正确理解5.发电机的路端电压为U，经电阻为R的输电线向远方用户供电，发电机的输出功率为P，则( )A．输电线上的电流为B．输电线上的功率损失为C．用户得到的功率为D．用户得到的电压为【答案】AC【解析】根据公式可得输送电流为：,所以A正确输电线上损耗的功率为: ，B错误，所以用户得到的功率为，C正确，输电线上损耗的电压为：所以用户得到的电压为:，D错误，故选AC【考点】考查了远距离输电点评：本题涉及的物理量比较多，关键是对公式中各个物理量所代表的物理含义正确理解6.某个小水电站发电机的输出功率为100kw，发电机的电压为250V。

高中物理－变压器练习题含答案一、单选题1．如图甲所示为一台小型发电机构造示意图。

磁极N、S间的磁场看成匀强磁场，磁感应强度大小为1(T)10π，线圈共10匝，矩形线圈的面积为S。

该发电机产生的感应电动势图象如图乙所示，该交流电通过自耦变压器对一定值电阻R供电，不计发电机内阻，则下列说法正确的是（）A．矩形线圈面积为212mB．电阻中电流方向每秒钟改变100次C．线圈从0=t开始后转过180︒的过程中，电压表的读数先增大后减小D．当变压器滑片P向上滑动时、电阻R消耗的功率减小2．远距离输电的示意图如图所示，交流发电机的输出电压1U、输电线的电阻r以及理想变压器的匝数均不变，用户所用的电器可等效为一滑动变阻器R。

当R变小时，下列说法正确的是（）A．降压变压器的输出电压变大B．通过用户的电流变小C．输电线上损失的电压变大D．输电线上的电流变小3．如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心轴头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1=220sin100πt（V），则（）A．当单刀双掷开关与a连接时，电压表的示数为22VB．当1s600t=时，c、d间的电压瞬时值为110VC．单刀双掷开关与a连接，滑动触头P向上移动，电压表和电流表的示数均变小D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小4．如图所示，理想变压器的原线圈接在u=2202sin100πt V的交流电源上，副线圈接有R=11Ω的负载电阻，原、副线圈匝数之比为2:1，电流表、电压表均为理想电表。

下列说法正确的是（）A．电压表的读数约为156VB．电流表的读数为20.0AC．原线圈的输入功率为1100WD．副线圈输出交流电的周期为0.01s5．如图甲所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R=10Ω，其余电阻均不计。

高中物理-变压器 远距离输电练习【母题原题】16．图示电路中，变压器为理想变压器，a 、b 接在电压有效值不变的交流电源两端，R 0为定值电阻，R 为滑动变阻器。

现将变阻器的滑片从一个位置滑动到另一个位置，观察到电流表A 1的示数增大了0.2A ，电流表A 2的示数增大了0.8A 。

则下列说法正确的是： （ ）A ．电压表V 1示数增大B ．电压表V 2、V 3示数均增大C ．该变压器起升压作用D ．变阻器滑片是沿c d →的方向滑动【母题原题】15. 图为远距离输电示意图，两变压器均为理想变压器，升压变压器T 的原、副线圈匝数分别为n 1、n 2 。

在T 的原线圈两端接入一电压sin m u U t ω=的交流电源，若输送电功率为P ，输电线的总电阻为2r ，不考虑其它因素的影响，则输电线上损失的电功率为： （ ）212.()4m U n A n r 221B.()4m U n n r 2212C.4()()m n P r n U 2221D.4()()mn P r n U【命题意图】 考查变压器的工作原理、欧姆定律、闭合电路欧姆定律和电功率等知识，意在考查考生的理解能力和综合分析能力。

【考试方向】 对理想变压器的动态分析的考查：一是负载不变，通过匝数变化求解原副线圈的各参量；二是匝数不变，负载变化，讨论各量的变化。

【得分要点】 1、 电压器的几个常用关系： （1）电压关系：2121n n U U =或者t n U n U ∆∆Φ==2211或者t n U n U n U ∆∆Φ====Λ332211（多个副线圈时），即原副线圈两端电压之比等于线圈的匝数之比。

（2）电流关系：根据P 入=P 出可求出，1221n n I I =或者n 1I 1=n 2I 2或者n 1I 1=n 2I 2+n 3I 3+n 4I 4+n 5I 5+…（有多个副线圈时）。

（3）功率关系：P 入＝P 出，即I 1U 1＝I 2U 2（一个副线圈）或者I 1U 1＝I 2U 2+I 3U 3+I 4U 4+…（多个副线圈）。

2025年高考人教版物理一轮复习专题训练—远距离输电(附答案解析)1．(2023·辽宁沈阳市第二中学模拟)在如图所示的某地远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，如果发电厂的输出功率增大为原来的2倍，输电线上损耗的功率将增大为原来的( )A ．1倍B ．2倍C ．4倍D ．8倍2．(多选)某发电厂原来用11 kV 的交流电压输电，后来改用升压变压器将电压升高到550 kV 后再输电。
