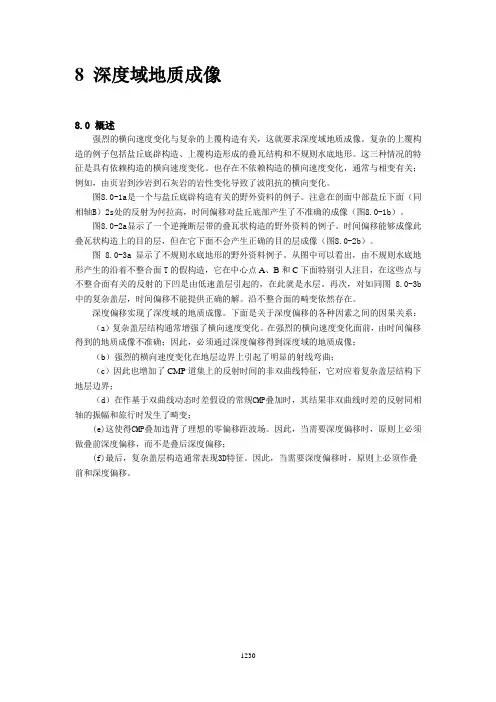

8 深度域地质成像8.0 概述强烈的横向速度变化与复杂的上覆构造有关，这就要求深度域地质成像。
复杂的上覆构造的例子包括盐丘底辟构造、上覆构造形成的叠瓦结构和不规则水底地形。
这三种情况的特征是具有依赖构造的横向速度变化。
也存在不依赖构造的横向速度变化，通常与相变有关；例如，由页岩到沙岩到石灰岩的岩性变化导致了波阻抗的横向变化。
图8.0-1a是一个与盐丘底辟构造有关的野外资料的例子。
注意在剖面中部盐丘下面（同相轴B）2s处的反射为何拉高，时间偏移对盐丘底部产生了不准确的成像（图8.0-1b）。
图8.0-2a显示了一个逆掩断层带的叠瓦状构造的野外资料的例子。
时间偏移能够成像此叠瓦状构造上的目的层，但在它下面不会产生正确的目的层成像（图8.0-2b）。
图8.0-3a显示了不规则水底地形的野外资料例子。
从图中可以看出，由不规则水底地形产生的沿着不整合面T的假构造，它在中心点A、B和C下面特别引人注目，在这些点与不整合面有关的反射的下凹是由低速盖层引起的，在此就是水层。
再次，对如同图8.0-3b 中的复杂盖层，时间偏移不能提供正确的解。
沿不整合面的畸变依然存在。
深度偏移实现了深度域的地质成像。
下面是关于深度偏移的各种因素之间的因果关系：（a）复杂盖层结构通常增强了横向速度变化。
在强烈的横向速度变化面前，由时间偏移得到的地质成像不准确；因此，必须通过深度偏移得到深度域的地质成像；（b）强烈的横向速度变化在地层边界上引起了明显的射线弯曲；（c）因此也增加了CMP道集上的反射时间的非双曲线特征，它对应着复杂盖层结构下地层边界；（d）在作基于双曲线动态时差假设的常规CMP叠加时，其结果非双曲线时差的反射同相轴的振幅和旅行时发生了畸变；(e)这使得CMP叠加违背了理想的零偏移距波场。
因此，当需要深度偏移时，原则上必须做叠前深度偏移，而不是叠后深度偏移；(f)最后，复杂盖层构造通常表现3D特征。
因此，当需要深度偏移时，原则上必须作叠前和深度偏移。
