注塑成型工艺注射模新技术和应用28页PPT

②喷嘴温度：
略低于料筒最高温度：防止熔料在喷嘴处产生“流涎” 现象；但温度也不能太低，否则易堵塞喷嘴。
③模具温度：
模具温度的确定受很多因素的影响，见图3-10
PPT课件
18
3.1.3 注射成型工艺参数
2.压力
①塑化压力：
又称背压（螺杆头部熔体在螺杆转动后退时所受到 的压力），由液压系统溢流阀调整大小。
预 原料染色
处
理
烘箱干燥
热板干燥
原料干燥
红外线干燥 高频干燥
PPT课件
11
3.1.2 注射成型工艺过程
1.成型前准备
原料的预处理
料筒的清洗 对空注射发
嵌件的预热
脱模剂的选用
PPT课件
12
3.1.2 注射成型工艺过程
2.注射过程
塑化、计量阶段
塑化 塑料熔融具备较好的流动性 计量 塑化好的熔体定量定压地输出
此外，注射机还有其他很多技术参数，件附录G
PPT课件
9
3.1.2 注射成型工艺过程
原料检验 预处理
装入料斗
预塑化
嵌件清理、预热
清理料筒 清理模具 涂脱模剂
装入嵌件
合
注
保
冷
模
射
压
却
脱 模
塑件后处理
பைடு நூலகம்
PPT课件
10
3.1.2 注射成型工艺过程
1.成型前准备
质量体积
原料检验
流动性
原
水分及挥发物含量
料
的
收缩率
PPT课件
25
3.2.4 设备和工具的选择 公称注射量和锁模力选择注射机
PPT课件
26

不良样品
现场问题
气泡
缺料
开口
批锋
流纹
压伤零件
不良样品
现场问题
杂色
缩水
冲胶
压线
外露
变形
现场问题
缩水、缩痕 是指产品外表产生凹陷的现象，由塑胶体积收缩产生，常见于局部肉厚
区域； 解决缩水缩痕问题首先要降低模具温度，使模具温度保持恒温状态，调
整射出与冷却时间，加大保压压力。
现场问题
缩孔、气泡 • 产品局部肉厚处在冷却过程中由于体积收缩所产生
现场问题
银丝、银条 产品外表附近，沿塑料流动方向呈现的银白色条纹。银丝的产生一般是
塑胶中的水份或挥发物或附着模具外表的水份等气化所致，注塑机螺 杆卷入空气有时也会产生银条。需要缩短松退时间，适当加大背压排 出螺杆内多余空气。
现场问题
破裂，龟裂，翘曲变形，尺寸偏差 产品外表裂痕严重而明显者为破裂；产品外表呈毛发状裂纹，产品锋利
角处常呈现此现象谓之龟裂。决绝方法有减缓流动速度，加大浇口， 防止外应力。 变形可分成翘曲与扭曲两种现象，平行边变形称为翘曲，对角线方向的 变形称为扭曲。 产品尺寸取决于塑料型号，包括添加成份，模具收缩指数，成型条件。
现场问题
外表光泽不良、喷嘴流料、喷嘴堵塞 产品外表失去材料本来的光泽，形成乳白色层膜
操作与保养 费用40% 初期费用20%
模具使用费用
注塑模具经济学
模具设计
定模、动模尺寸 模具尺寸根据机台大小与产品大小来决定的。且要防止因
高压力而导致损坏，防止将模具做的过大带来不必要的 浪费； 利用材料力学的计算公式，进行理论计算后求的该厚度的 推荐值。 定模尺寸： h:定模侧厚壁〔mm〕 p：定模内压强〔kgf/cm2〕I:定模 内侧长度〔mm) a:定模内压强p承受部位侧壁的高度〔 mm〕 b：定模高度〔mm〕 E：纵向弹性模量〔杨氏模 量〕〔 kgf/cm2〕 σmax：最大容许绕度〔mm〕

采用对空注射清洗螺杆式机筒时，应注意下列事项。
①欲换料的成型温度高于机筒内残料的成型温度时， 应将机筒和喷嘴温度升高到欲换料的最低成型温度，然后 加入欲换料或其回头料，并连续对空注射，直到全部残料 除尽止。
②欲换料的成型温度低于机筒内残料的成型温度时， 应将机筒和喷嘴温度升高到欲换最高成型温度，切断电源， 加入欲换料的回头料后，连续对空注射，直到全部残料除 尽止。

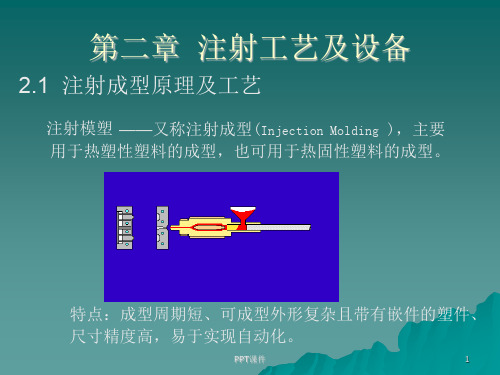

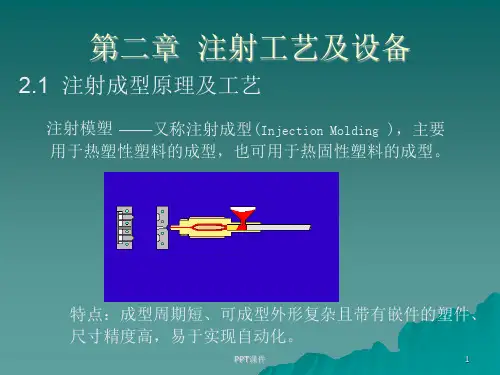

注射成型原理 图4-6 。
生产工艺 过程图 4—7。
一、生产前的准备工作 l.原料预处理 (1)分析检验成型物料的质量
根据注射成型对物料的工艺特性要求，检验物料的含 水量、外观色泽、颗粒情况、有无杂质并测试其热稳定性、 流动性和收缩率等指标。如果检测中出现问题，应及时解 决。对于粉状物料，在注射成型前，经常还需要将其配制 成粒料，因此其检验工作应放在配料后进行-
2.清洗料筒
生产中如遇下列情况均 应对注射机的料筒进行清洗： 改变塑料品种、更换物料、 调换颜色，或发现成型过程 中出现了热分解或降解反应。
清洗方法：①柱塞式机筒存料量大，须将机筒拆卸清 洗。②螺杆式机筒，可采用对空注射法清洗。③最近研制 成功了一种机筒清洗剂，是一种粒状无色高分子热弹性材 料，100℃时具有橡胶特性，但不熔融或粘结，将它通过 机筒，可以像软塞一样把机筒内的残料带出，这种清洗剂 主要适用于成型温度在180～280℃内的各种塑性塑料以 及中小型注射机。
(2)着色 作用：往塑料成型物料中添加一种称为色料或着色剂
的物质，借助这种物质改变塑料原有的颜色或赋予塑料特 殊光学性能。
着色剂按其在塑料中的分散能力分为：染料和颜料两 大类。
染料：具有着色力强、色彩鲜艳和色谱齐全的特点， 但由于对热、光和化学药品的稳定性比较差，在塑料中 较少应用；当塑料成型温度不高又希望制品透明时，可 采用耐热性较好的蒽醌类和偶氮类染料。

•11
第3章 常用塑料、制品的注射成型 3.1 常见塑料的注射成型 四、PA6（聚酰胺6或尼龙6） （1）典型应用范围
由于有很好的机械强度和刚度被广泛 用于结构部件。 由于有很好的耐磨损特性，还用于制 造轴承。
•12
第3章 常用塑料、制品的注射成型 3.1 常见塑料的注射成型
四、PA6（聚酰胺6或尼龙6）
•21
第3章 常用塑料、制品的注射成型 3.1 常见塑料的注射成型 六、PVC （聚氯乙烯） （1）典型应用范围
供水管道，家用管道，房屋墙板，商 用机器壳体，电子产品包装，医疗器械， 食品包装等。
（2）注塑工艺及模具条件
干燥处理：通常不需要干燥处理。 熔化温度：185~205℃ 模具温度：20~50℃
聚物。
➢一个是苯乙烯-丙烯腈的 连续相；
➢另一个是聚丁二烯橡胶 分散相。
ABS的特性主要取决 于三种单体的比率以 及两相中的分子结构。 这就可以在产品设计 上具有很大的灵活性。
④ABS材料具有超强的易加工性，外观特性，低蠕 变性和优异的尺寸稳定性以及很高的抗冲击强度。
•4
第3章 常用塑料、制品的注射成型 3.1 常见塑料的注射成型 二、PC（聚碳酸酯） （1）典型应用范围
（2）注塑工艺及模具条件
干燥处理：如果材料是用防水 材料包装供应的，则容器应保持 密闭。如果湿度大于0.2%，建 议在80℃以上的热空气中干燥16 小时。如果材料已经在空气中暴 露超过8小时，建议进行105℃， 8小时以上的真空烘干。 熔化温度：230~280℃，对于 增强品种为250~280℃。 模具温度：80~90℃。
第3章 常用塑料、制品的注射成型 3.1 常见塑料的注射成型
一、ABS（丙烯腈-丁二烯-苯乙烯共聚物）

THANKS FOR WATCHING
感谢您的观看
确保原料干燥、无杂质。
加入料筒
将塑料加入料筒，并确保填充均匀。
塑料加热融化
加热料筒
使塑料在料筒内加热至熔点。
控制温度
保持温度稳定，避免过热或不足。
模具闭合与注射
模具闭合
确保模具紧密闭合，防止塑料溢出。
注射塑料
在高压下将融化的塑料注入模具型腔。
压力保持与冷却
压力保持
保持注射压力，使塑料充分填充型腔。
模具
用于形成塑料制品 的形状和尺寸。
注塑机的分类
立式注塑机
塑料原料从模具上方注 入，适合小型制品的生
产。
卧式注塑机
塑料原料从模具侧面注 入，适合大型制品的生
产。
全自动注塑机
配备机械手和自动化控 制系统，实现塑料制品
的连续生产。
多色注塑机
可以同时注入多种颜色 的塑料原料，适合生产
多色制品。
注塑机的维护与保养
在电子行业中，注塑成型工艺用于制造 各种塑料电子元件和部件，如连接器、 插头、插座等。
02 注塑成型设备
注塑机的结构
射嘴
连接射台和模具， 是塑料熔体的入口。
料筒
储存塑料原料，并 对其进行加热和熔 化。
射台
用于安装和固定模 具，并将塑料熔体 注入模具型腔。
螺杆
旋转时将塑料原料 推向射嘴，并将其 熔化。
制品表面出现银纹或光泽不良
总结词
制品表面出现银纹或光泽不良是由于塑料在熔融流动过程中发生降解或氧化，或者由于 模具温度过高所导致。
详细描述
制品表面出现银纹可能是由于塑料在高温下长时间受热发生降解，导致表面出现银色的 条纹；光泽不良可能是由于模具温度过高，导致塑料表面烧焦或产生其他颜色。

Thank you
Hale Waihona Puke 塑料注射成型工艺与模具设计
