通用继电器应用

继电器的工作原理应用举例1. 继电器的工作原理简介继电器是一种电气控制装置，用于控制电路中的电流和电压。

它由一个电磁线圈和一组可控开关组成，当电磁线圈通电时，产生磁场使可控开关闭合或断开，从而控制电流的流动或停止。

继电器可以实现电路的自动控制、电路的隔离以及电流的放大等功能，广泛应用于许多领域。

2. 继电器的应用举例2.1 家庭用电器的控制•继电器可以用于家庭电路的控制，如灯光控制、电器的开关控制等。

通过接入继电器，可以实现远程控制家庭用电器的开关，提高家居安全性和便捷性。

2.2 工业自动化控制•在工业自动化控制系统中，继电器是重要的控制设备。

它可以用于控制传感器的信号，对设备进行启动、停止、反转等操作。

继电器还可以实现各种逻辑功能，如计时、计数、比较等，对生产过程进行准确的控制。

2.3 电力系统的保护与控制•在电力系统中，继电器被广泛用于电力设备的保护和运行控制。

例如，在电力线路上设置继电器，可以监测线路的电流和电压，以及检测到过载、短路等异常情况时，及时切断电路，保护设备的安全运行。

2.4 交通信号灯控制•交通信号灯中的控制装置往往采用继电器。

继电器实现了不同方向车辆的交通信号控制，协调交通流量，保证道路的安全通行。

2.5 家电智能化控制•随着物联网技术的发展，继电器被应用于家居智能化控制系统。

通过手机APP或语音控制终端，可以远程控制家电设备的开关，实现家居设备的智能联动，提高生活品质和能源利用效率。

3. 继电器的优势和局限性3.1 优势•继电器具有分离控制电路和工作电路的优势，可以实现电路的隔离，提高电气设备的安全性。

•继电器能够承受较高的电流和电压，适用于各种工况和环境。

•继电器具有稳定可靠的工作特性，寿命长，维护保养简便。

3.2 局限性•继电器的响应速度相对较慢，不适合高频率的开关控制。

•继电器的体积较大，不利于集成和安装。

•继电器的电磁线圈需要大量功率激励，会造成电能浪费。

继电器作为一种常用的控制装置，在各个领域都有广泛的应用。

继电器工作原理及日常应用继电器是一种电气控制装置，它利用电磁吸引力或机械的效应，通过小电流或小电压来控制大电流或大电压的操作。

继电器的工作原理是通过电流在线圈中产生的磁场，使控制电路中的触点闭合或断开，实现对其他电路的控制。

继电器通常由线圈、触点和外壳组成。

其中线圈是主要的工作部件，它由绕在带芯的铁芯上的导线组成。

当线圈中通过电流时，产生的磁场会使铁芯磁化，使之具有磁性。

触点一般由金属材料制成，分为常闭触点和常开触点。

当线圈中通过电流时，触点由于磁力的作用而闭合或断开，实现对其他电路的控制。

继电器的日常应用非常广泛，以下是一些常见的应用场景：1.家用电器控制：继电器被广泛应用于家用电器中，如空调、冰箱、洗衣机等。

通过控制线圈中的电流，继电器可以打开或关闭电器的电路，实现对家用电器的控制。

2.电力系统保护：在电力系统中，继电器被用于保护电气设备和线路。

例如，电流继电器可以检测电流异常，当电流超过设定值时，继电器可以通过触点断开电路，从而避免设备过载。

3.自动化控制系统：继电器在自动化控制系统中起着重要的作用。

例如，工业生产线上的自动化控制系统中，继电器可以通过控制线圈中的电流来控制设备的启动和停止，实现自动化生产。

4.照明控制：继电器可以用于照明系统的控制。

通过继电器的触点闭合或断开，可以控制灯光的开关。

例如，继电器可以通过感知光线的亮度自动开启或关闭照明设备，实现智能化照明控制。

5.电动机控制：继电器在电动机控制中也有很多应用。

例如，当电动机的负载过大时，继电器可以通过触点断开电路，保护电动机不受损坏。

除了以上应用场景，继电器还可以用于安防系统、交通信号灯控制、电源开关切换、电梯控制等方面。

继电器具有操作可靠、控制范围广、工作稳定等特点，并且体积小、重量轻、易于安装和维护。

然而，由于继电器的机械触点具有接触弹性，长时间使用会产生磨损，可能导致接触不良或接触电阻变大。

因此，在应用继电器时需要定期检查和保养，以确保其正常工作。

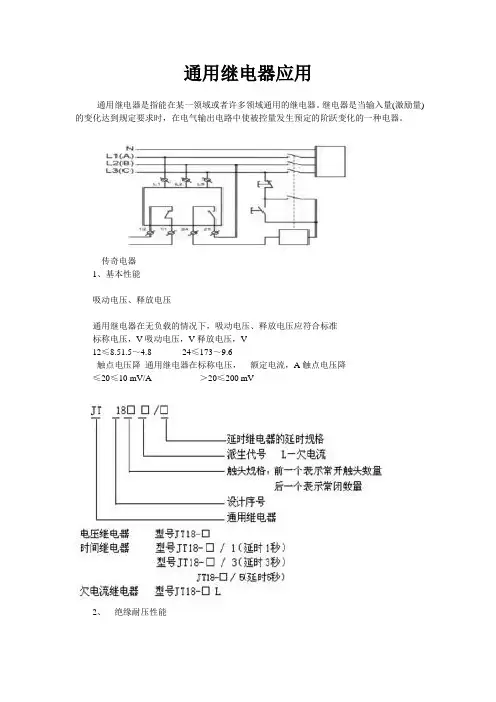

通用继电器应用通用继电器是指能在某一领域或者许多领域通用的继电器。

继电器是当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

传奇电器1、基本性能吸动电压、释放电压通用继电器在无负载的情况下，吸动电压、释放电压应符合标准标称电压，V吸动电压，V释放电压，V12≤8.51.5～4.8 24≤173～9.6触点电压降通用继电器在标称电压，额定电流，A触点电压降≤20≤10 mV/A ＞20≤200 mV2、绝缘耐压性能各互不连接的导电零部件之间及导电零部件对机壳之间应能耐受50Hz、550 V正弦波形电压历时1 min的试验，绝缘不被击穿。

在大批连续生产时，可用电压660 V，历时1 s 的试验代替。

3、产品耐温度性能耐低温性能：通用继电器应能在QC/T 413中表1所规定的下限工作温度下按规定的要求工作；并应按所选的下限。

储存温度进行8 h的低温试验，恢复至室温后通用继电器吸动电压、释放电压及触点电压降应满足要求。

耐高温性能通用继电器应能在QC/T 413中表1所规定的上限工作温度下按规定的要求工作；并应按所选的上限。

储存温度进行8h的高温试验，恢复至室温后通用继电器吸动电压、释放电压及触点电压降应满足要求。

耐温度变化性能按QC/T413中3.10.3规定的要求进行温度变化性能试验，试验结束恢复至室温后通用继电器吸动电压、释放电压及触点电压降，应满足要求。

4、产品耐温度、湿度循环变化性能按QC/T 413中3.11的规定进行温度、湿度循环变化性能试验，试验结束恢复至室温后，通用继电器触点电压降应符合规定。

5、振动性能通用继电器在不工作情况下，按QC/T 413中3.12表3内安装部位为“其他部位”的要求，应承受X、Y、Z三个方向的扫频振动试验，试验后通用继电器应符合要求。

6、耐盐雾性能通用继电器在不工作情况下，按QC/T 413中3.13的规定，进行48 h盐雾试验，试验后通用继电器的吸动电压、释放电压应符合要求。

继电器的介绍及应用继电器是一种电控开关装置，用于控制较大电流、较高电压的开关动作。

它通常由线圈、触点和机械传动装置组成。

当线圈通电时，会产生磁场，使得机械传动装置动作，从而改变触点的开闭状态。

继电器的应用非常广泛，以下是一些常见的应用领域：1.自动化控制系统：继电器作为自动化控制系统中的重要组成部分，用于控制和保护电路。

例如，继电器可以用于电动机的起动、停止和保护，实现电路的自动控制。

2.电力系统：继电器在电力系统中广泛应用于保护、监控和控制。

例如，继电器可以用于过电流保护、距离保护、差动保护等。

同时，继电器还可以用于电力系统的自动化控制，如自动进出线和自动配电等。

4.汽车电子系统：继电器在汽车电子系统中扮演着重要的角色。

例如，继电器可以用于汽车的照明系统、空调系统、喇叭系统等。

它们可以实现汽车电路的开关控制，保护电路的安全稳定运行。

5.家居电器：继电器在家居电器中也有广泛应用。

例如，继电器可以用于电视机、空调、洗衣机、冰箱等家电产品的开关控制。

通过继电器的应用，可以实现家电的远程控制和智能化管理。

6.工业自动化：继电器在工业自动化中起着至关重要的作用。

例如，继电器可以用于工业生产中的启动、停止和保护。

通过继电器的应用，可以实现工业生产的自动化控制和精确操作。

继电器具有以下几个特点：1.开关容量大：继电器可以控制较大电流、较高电压的开关动作，安全可靠。

2.电隔离能力强：继电器具有良好的电隔离功能，可以有效地保护电路和设备。

3.隔离信号传输：继电器可以在信号输入和输出端之间进行隔离，避免干扰和损坏。

4.可靠性高：继电器具有较长的使用寿命和可靠性，可以适应恶劣的工作环境。

5.体积小：随着科技的发展，继电器体积越来越小，适应各种紧凑空间的应用。

综上所述，继电器是一种重要的电控开关装置，具有广泛的应用。

无论是工业控制还是家居电器，继电器都扮演着重要的角色。

随着科技的发展，继电器的性能和功能也在不断提高，使得它在各个领域的应用更加多样化和灵活化。
