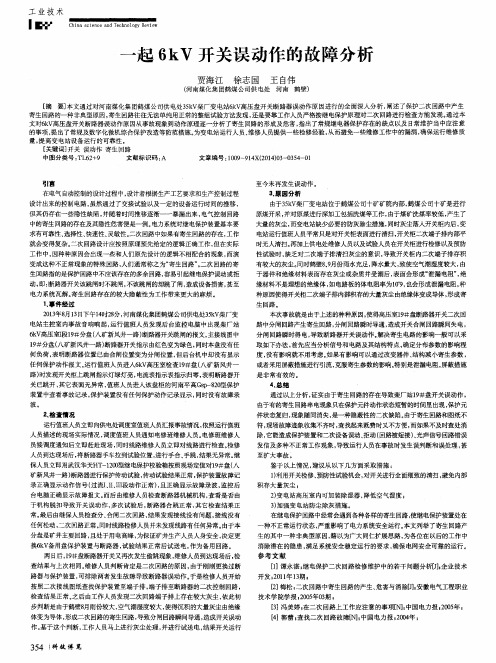

一起继电器误动作造成的断路器跳闸分析

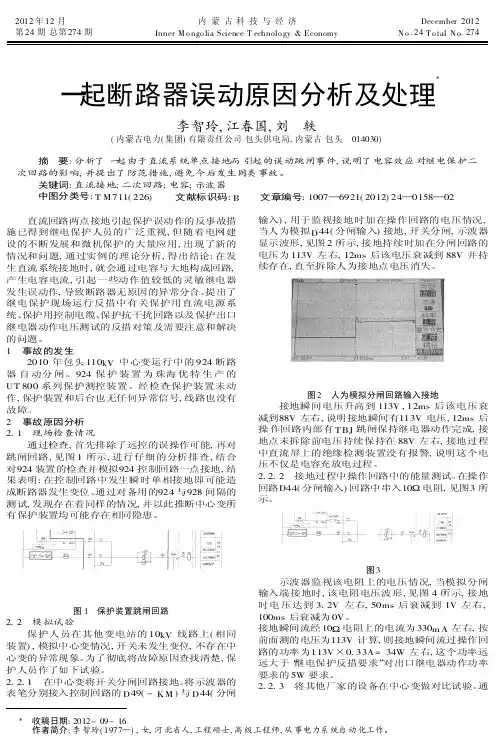

断路器误跳闸的原因、现象和处理方法1．断路器误跳闸的缘由一次系统未发生故障，断路器误跳闸的缘由主要有：(1)二次回路故障。

如直流回路两点接地，二次回路中某些元件性能不良、损坏或短路，电缆或端子因受潮或腐蚀而使绝缘损坏等引起的二次回路短路等。

(2)人员误动。

如不当心误动某些二次元件。

(3)操动机构自行脱扣或机构故障。

(4)继电爱护装置误动或爱护出口继电器触点误接通短路等造成断路器误跳闸。

2．断路器误跳闸的现象(1)断路器跳闸时没有伴随系统冲击、表计冲击摇摆、照明突然变暗、设备声音特别等现象，现场检查无故障痕迹。

(2)跳闸后，该断路器回路的电流表及有功、无功表指示为零。

(3)故障记录显示各电气参数和波形无故障现象。

3．断路器误跳闸的处理(1)准时、精确地记录所消失的信号和象征。

依据设备及二次回路上有无工作、有无爱护动作信号发出、表计指示状况、所报信号、有无短路电流引起的冲击、现场有无明显的故障现象等综合分析推断是否为断路器误跳闸。

(2)检查断路器及其操动机构、二次回路等状况，分析引起误跳闸的缘由。

断路器误跳闸后，假如重合闸动作胜利，则不允许再检查处理该断路器的操动机构、爱护装置、二次回路等的问题，只能观看状况，记录信号和现象，同时汇报调度，以免处理过程中再次导致断路器误跳闸。

(3)假如误跳闸缘由为二次回路故障或操动机构问题，不能马上恢复送电的，应拉开误跳断路器两侧的隔离开关，依据调度命令，将负荷倒至备用电源供电，或通过倒运行方式等方法对负荷供电，将误跳断路器停运并做好平安措施。

无备用电源又不能倒运行方式时，停用检查处理完毕后，再送电或依据调度命令处理。

(4)假如有爱护动作信号发出，应依据是否有短路电流引起的冲击，电压是否突然下降，照明是否突然变暗，爱护范围内和范围外是否有故障痕迹，与调度联系了解系统运行状况，有条件时可以与故障录波图对比加以分析，以区分是发生故障爱护动作不正确，还是没有发生故障而爱护误动致使断路器跳闸。

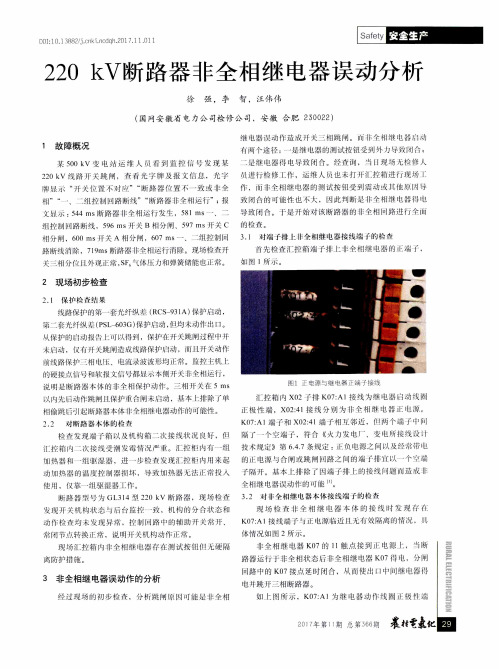

一起220kV变电站线路开关三相不一致动作跳闸故障处理及分析摘要：本文通过一起 220kV 变电站线路开关三相不一致动作跳闸事故的处理，详细分析了事故发生后对一、二次设备的检查、试验内容，并根据一、二次设备的检查、试验情况对线路跳闸故障的原因进行分析判断，找出误动作的原因。

本文针对这起220kV 变电站线路开关三相不一致动作跳闸事故的原因提出了相应的防范措施。

关键词：开关；三相不一致保护；分闸线圈；保护动作1 前言220kV线路开关是220kV变电站的重要设备，开关缺相运行会给电力系统的正常运行带来严重的影响，而开关三相不一致保护能在开关三相分合不一致的情况下跳开三相开关，防止开关缺相运行。

由于设备机械原因、重合闸拒动或者相关二次接线存在故障等情况下，三相不一致保护会动作出口。

及时找出开关三相不一致保护动作的真正原因并进行处理，消除相关隐患，保证线路开关的可靠、稳定的运行，对电网的安全、稳定运行非常重要。

本文将通过一起 220kV变电站220kV线路开关三相不一致动作事故的处理过程进行详细地分析，根据可能导致线路开关三相不一致动作的各种原因进行详细排查，最终找出动作的根本原因，并得出相应防止220kV线路开关三相不一致动作的预防措施。

2 事故经过2.1 事故描述220kV 某变电站为典型的户外敞开式常规接线：220kV部分为双母线并列运行；110kV部分为双母线并列运行；10kV部分为单母线分段接线方式。

220kV某线在运行状态。

220kV某线保护：220kV某线保护配置为双套长园深瑞PRS-753A型光纤电流差动保护，操作箱为WBC-11CA。

某线线路总长53.46kM，线路两侧CT变比均为1600/1。

220kV某线因雷击跳闸，220kV对侧站220kV某线主一、主二光差PRS-753A保护动作跳开B相开关，保护重合闸出口，B相开关重合成功；220kV某站220kV某线主一、主二光差PRS-753A保护动作跳开B相开关，保护重合闸出口，B相开关合上后跳开，导致开关本体三相不一致保护动作跳开三相开关。

- 145 -生 产 与 安 全 技 术０　引言在断路器操作过程中，可能会出现合闸接点粘连或重合闸脉冲时间过长的现象，如果此时线路发生故障，则保护装置动作，断路器分闸，断路器的这种多次“分一合”现象称为“跳跃”。

如果断路器发生“跳跃”，势必造成绝缘下降、内部温度上升，甚至会发生断路器爆炸事故，危及设备和人身的安全。

防跳装置是在合闸操作中，只要引起合闸的操动机构仍保持在闭合的位置，如果由于某种原因使开关分闸，也不能再合的保护装置[1]。

因此，断路器防跳装置回路是二次控制回路的重要部分，掌握断路器防跳装置原理很关键。

下面对一起案例进行分析。

１　案例描述2018年，某220 kVGIS 智能变电站=F1线路间隔的C 相线路发生接地故障，C 相断路器跳闸，延时1 s 后，该线路重合。

因接地故障未解除，重合于故障，该间隔断路器3 相跳闸。

69 ms 后，C 相自合。

由于C 相机构在2 s 时间内，执行了“O-COC” 4个操作（即：断路器出现“跳跃”），机构无能量再执行分闸操作，断路器最终处于合闸位置，断路器失灵保护动作，跳开整段母线上所有间隔，母线失压。

２　原因分析该站智能终端防跳回路投入使用，排查发现防跳回路负极虚接，防跳功能失效；同时，传统汇控柜内断路器机构防跳回路也投入使用，排查发现防跳继电器接线错误，防跳回路失效。

两套防跳回路同时失效，重合闸操作过程中断路器跳跃，导致断路器失灵保护动作，整段母线上的间隔跳闸，扩大了停电范围。

３　暴露的问题该站220 kVGIS 采用的是HMB-4.3型液压碟簧操动机构，该机构一次储能，能满足断路器进行一次完整的“O-CO” 重合闸操作。

但是该次故障断路器未在“O-CO”动作后及时闭锁合闸操作，造成故障范围扩大。

因此，分析该断路器液压碟簧机构动作的各种油压理论值、实际油压降、油压闭锁回路原理，以及模拟实际断路器动作工况下油压闭锁开关扰动的干扰因素，对深入了解此次事故很有必要。

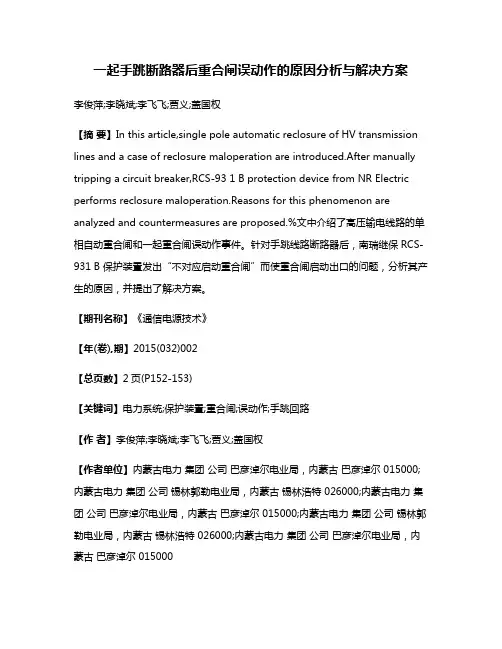

一起手跳断路器后重合闸误动作的原因分析与解决方案李俊萍;李晓斌;李飞飞;贾义;盖国权【摘要】In this article,single pole automatic reclosure of HV transmission lines and a case of reclosure maloperation are introduced.After manually tripping a circuit breaker,RCS-93 1 B protection device from NR Electric performs reclosure maloperation.Reasons for this phenomenon are analyzed and countermeasures are proposed.%文中介绍了高压输电线路的单相自动重合闸和一起重合闸误动作事件。

针对手跳线路断路器后，南瑞继保RCS-931 B 保护装置发出“不对应启动重合闸”而使重合闸启动出口的问题，分析其产生的原因，并提出了解决方案。

【期刊名称】《通信电源技术》【年(卷),期】2015(032)002【总页数】2页(P152-153)【关键词】电力系统;保护装置;重合闸;误动作;手跳回路【作者】李俊萍;李晓斌;李飞飞;贾义;盖国权【作者单位】内蒙古电力集团公司巴彦淖尔电业局，内蒙古巴彦淖尔 015000;内蒙古电力集团公司锡林郭勒电业局，内蒙古锡林浩特 026000;内蒙古电力集团公司巴彦淖尔电业局，内蒙古巴彦淖尔 015000;内蒙古电力集团公司锡林郭勒电业局，内蒙古锡林浩特 026000;内蒙古电力集团公司巴彦淖尔电业局，内蒙古巴彦淖尔 015000【正文语种】中文【中图分类】TM77电力系统运行经验表明，架空输、配电线路的故障大多是“瞬时性”的。

自动重合闸装置是将因故障跳开后的断路器按需要自动投入的一种自动装置，其投资很小，工作可靠，在电力系统中得到了广泛的应用。

10kV配电线路多级断路器同时跳闸原因分析
10kV配电线路多级断路器同时跳闸是指在一条10kV配电线路上，多个级联安装的断路器在同一时间内发生跳闸的现象。

下面将为您分析多级断路器同时跳闸的原因。

1. 短路故障：多级断路器同时跳闸的最主要原因是线路发生短路故障。

短路故障是指电流在线路中突然出现异常，电流值迅速增大导致线路中的保护装置立即动作，将电路切断。

短路故障可能由于线路绝缘故障、设备内部短路或外界物体等原因引起。

2. 过载故障：过载故障是指线路中的电流长时间持续超过设计负荷，导致线路发生过载。

当线路中的电流超过断路器额定电流时，断路器会自动跳闸，起到保护线路和设备的作用。

如果多个级联的断路器在同一时间内接收到过载信号，就会同时跳闸。

3. 电力系统的运行状态和负荷状况：多级断路器同时跳闸还与电力系统的运行状态和负荷状况有关。

当电力系统中其他线路突然发生跳闸或故障时，可能会引起多级断路器同时跳闸，以保护电力系统的安全运行。

4. 设备老化或故障：多级断路器同时跳闸的原因还可能与断路器设备本身的老化或故障有关。

多级断路器的触头磨损、弹簧失效等，都可能导致断路器失效，同时跳闸。

5. 断路器误动作：多级断路器同时跳闸的原因还可能是断路器的误操作所致。

当工作人员误操作或操作失误时，可能会导致多个断路器同时跳闸，从而引起线路跳闸。

多级断路器同时跳闸的原因主要包括短路故障、过载故障、电力系统的运行状态和负荷状况、设备老化或故障以及断路器的误操作等。

为了防止多级断路器同时跳闸，需要加强对电力系统的监测和维护，及时排除电力系统中的故障、规范操作，确保电力系统的安全运行。

一起送电过程中引起断路器误跳闸的原因分析作者：宋庭会，郭伟伟来源：《科技创新导报》 2011年第8期宋庭会郭伟伟(河南省电力公司许昌供电公司河南许昌 461000)摘要:该文就某220kV变电站送电过程中引起断路器误跳闸的事件进行了介绍,根据送电过程中出现的异常状况,详细分析了导致断路器误跳闸的原因和暴露的问题,提出了具体的解决措施,以保障电网实现安全稳定运行。

关键词:送电断路器误跳闸中图分类号:TM7 文献标识码:A 文章编号:1674-098X(2011)03(b)-0046-011 送电经过2010年4月26日,某供电公司新建的220KVYC变电站已竣工,需送电试运行。

公司下发的送电方案是用另一个220KVCL变电站的220母联断路器串带220KVCY1断路器对CY线路及YC站母线进行充电6次,先单相充电三次再三相充电3次,时间间隔为5分钟。

10时30分56秒400毫秒充电侧的220KV CL变电站各项充电工作准备完毕,合上CY1断路器的A相对CY线路及YC 站母线的A相进行充电。

10时30分57秒456毫秒CL变电站CY1断路器的A相突然跳闸,充电过程终止。

2 跳闸情况调查断路器跳闸后,调度部门立即组织线路检修人员对该充电线路进行全面检查,确认线路无故障。

现场保护检修人员一方面对CL变电站的相关保护装置进行检查,发现线路保护及母联充电保护无保护动作信息;接着对线路保护及母联充电保护进行传动试验,保护动作正常;各保护的定值经核对也完全正确。

另一方面检修人员又对CL站CY1断路器的控制回路进行检查发现无明显异常,拆除保护屏操作箱至断路器机构的跳闸线(137A 、137B 、137C、 237A 、237B 、237C),手动合上CY1三相断路器也无异常情况;接着又模拟充电时的情况手动合上断路器A相,则发现在合闸1秒后断路器自动跳闸。

3 原因分析通过现场的调查可以确认,此次断路器跳闸不是保护装置动作的结果,而是断路器机构自身的原因。
