下载文档原格式
钢材中各元素对性能性的影响钢材是一种合金材料，由铁和碳以及其他一些合金元素组成。
这些合金元素对钢材的性能有着重要的影响。
以下是一些常见合金元素及其对钢材性能的影响：1.碳（C）：碳是钢中最重要的合金元素之一、它可以增加钢的硬度和强度，提高钢的耐磨性和耐蚀性。
高碳钢通常用于制造刀具和弹簧，而低碳钢用于制造汽车零部件和钢材结构。
2.锰（Mn）：锰可以增加钢的硬度和强度，并提高钢的韧性。
锰也有助于钢的抗变形和耐疲劳性能。
锰的含量通常在0.3％-1.65％之间。
3.硅（Si）：硅可以提高钢的强度和硬度。
在不锈钢中，硅还有助于提高耐高温和耐腐蚀性能。
硅的含量通常在0.15％-0.5％之间。
4.磷（P）和硫（S）：磷和硫是常见的杂质元素，它们会降低钢的韧性和塑性，使钢易于出现脆性断裂。
因此，在高品质钢材中通常限制其含量，并采取措施去除或减少这些元素。
5.铬（Cr）：铬可以提高钢的抗腐蚀性能，特别是在高温和潮湿环境中。
在不锈钢中，铬的含量通常在10％-30％之间。
6.镍（Ni）：镍可以提高钢的强度和韧性，并改善钢的耐腐蚀性能。
镍的含量通常在8％-25％之间。
7.钼（Mo）：钼可以提高钢的硬度和强度，特别是在高温下。
钼还能提高钢的耐腐蚀性能和抗变形能力。
钼的含量通常在0.2％-5％之间。
8.钛（Ti）：钛可以细化钢的晶粒结构，提高韧性和强度。
钛还能和氮形成氮化钛，进一步提高钢的硬度和耐磨性。
9.铌（Nb）：铌可以改善钢的韧性和抗变形能力。
铌还能形成碳化铌，进一步提高钢的硬度和耐磨性。
10.钒（V）：钒可以提高钢的硬度和强度，特别是在高温下。
钒还能提高钢的耐磨性和耐腐蚀性能。
钒的含量通常在0.1％-0.5％之间。
除了以上列举的合金元素外，还有其他一些合金元素，如铜（Cu），铝（Al），氮（N）等，它们也可以影响钢材的性能，但作用相对较小。
总之，合金元素的含量和种类对钢材的性能有着重要的影响。
钢铁生产厂商根据钢材的具体用途和要求，通过调整合金元素的含量和比例，来获得所需的钢材性能。
钢中微量微量元素的作用碳（C）：增加钢的强度硬度，可段性，降低韧性，加工性，易产生裂纹，如化合物（碳化铁）在时，含量越多越脆硬。
锰（Mn）：锰是良好的脱氧剂合脱硫剂。
钢中都含有一定量的锰，它能消除合减弱由于硫引起的钢的热脆性，从而改善钢的热加工性能。
锰合铁形成固熔体，提高钢中铁素体和奥氏体的强度和硬度。
锰稳定奥氏体组织的能力仅次于镍，也强烈增加钢的淬透性。
硅（Si）硅能溶入铁素体和奥氏体中提高钢的硬度和强度，其作用仅次于磷，较锰，镍，铬，钨，钼，和矾等元素强。
但Si超过3％时，将显著降低钢的塑性和韧性。
含硅的钢在氧化气氛中加热时，表面将形成以层SiO2薄膜，从而提高钢在高温时的抗氧化性Si能将底钢的焊接性能。
因为与的亲和力Si比Fe强，在焊接时容易形成底熔点的硅酸盐，增加熔渣和熔化金属的流动性，引起喷溅现象，影响焊缝质量。
硅是良好的脱氧剂。
用铝脱氧时酌加一定量的硅，能显著提高铝的脱氧能力。
氮（N）：氮能部分溶入铁中，有固溶强化和提高淬透性，但不显著。
有于氮化物在晶界上析出，能提高晶界高温强度，增加钢的儒变度。
与钢中其它元素化合，有沉淀硬化作用，对钢抗蚀性影响不顾显著。
氢（H）：对合金有不利的影响，因其会造成焊道的开裂，增加脆硬性。
硫（S）：提高硫和锰的含量，可改善钢的切削性能，在易切削钢中硫作为有益元素加入。
但硫在钢中的偏析严重恶化钢的质量，在高温下，降低钢的塑性，是一种有害元素。
磷（P）：磷在钢中有固溶强化和冷作硬化作用强作为合金元素加入钢中，能提高钢的强度和港的耐大气腐蚀性能，但能降低钢的塑性和韧性，致使钢在冷加工时容易脆裂，也即所谓的“冷脆”现象。
磷对焊接性也有不良影响。
磷是有害元素，应严加控制，一般含量不大于0.030％-0.040％。
铬（ge）：铬能增加二次硬化作用，可提高高碳钢的硬度和耐磨性而不使钢变脆。
含量超过12％时，使钢具有良好的高温抗氧化性和耐氧化性介质腐蚀作用，还增加钢的热强性。
钢材中各微量元素的作用钢材中有各种微量的元素，在为了提高钢材的某一方面的物理性能或者化学性能的时候就会提高一些有益微量元素的含量或者减少一些有害微量元素的含量。
有益的微量元素有碳元素、铬元素、锰元素、钼元素、镍元素、硅元素、钨元素和钒元素等，微量的有害元素主要是指磷元素和硫元素。
这些微量元素在钢材中起到了强度、韧性、耐磨性、耐震性、耐腐蚀性等关键作用。
首先碳元素在钢材中的作用是至关重要的。
如果说钢材是建筑行业的骨，那么碳元素就是钢材中的骨。
碳元素主要作用就是加钢材的硬度。
碳的含量越高，钢材的硬度就越高，钢材中碳的含量和钢材钢材的硬度是正比关系。
但是任何事情都是一把双刃剑，在碳的含量越高时，钢材的硬度会越来越高，但是钢材的塑性和韧性却会越来越差，钢材中碳元素的含量和钢材的塑性、韧性成反比。
所以我们要好好利用碳元素，让钢材的硬度提高和塑性和韧性提高之间做出优化曲线，进行选择。
铬元素能提高钢的钢材的淬透性和耐磨性。
淬透性就是指的是提高钢材在淬火和元素渗透的过程，耐磨性指的是钢材在不断反复摩擦过程中不容易损坏。
铬元素还能够改善钢材的抗腐蚀性和抗氧化性，铬元素含量越高的情况下，在热处理或者焊接等加温情况下可能控制氧化皮的产生，而且在钢材遇到酸与碱的情况下，可以缓解酸碱的腐蚀能力。
锰元素能够提高钢的强度，使钢材能够承受扭矩和压力、剪切力。
并且和铬元素一样能够提高钢材的淬透性，在钢材中有一种含锰量很高的合金钢，它具有十分好的耐磨性能和强度、硬度等其他的物理性能。
我们常常把它叫做高锰钢。
钼元素可以明显的提高钢材的淬透性，这一个功能和铬、锰元素的功能一样。
但是钼元素还可能防止钢材的回火脆性，这样使得需要进行回火处理的钢材含钼元素的重要性。
而且钼元素还有一个非常重要的作用就是能够提高钢材的剩磁性和娇顽性能。
钼元素是耐热钢不可或缺的元素。
镍元素也可以钢材的淬透性，还可以增加钢的强度和韧性。
当镍元素的含量显著提高时，钢材的抗腐蚀能力。

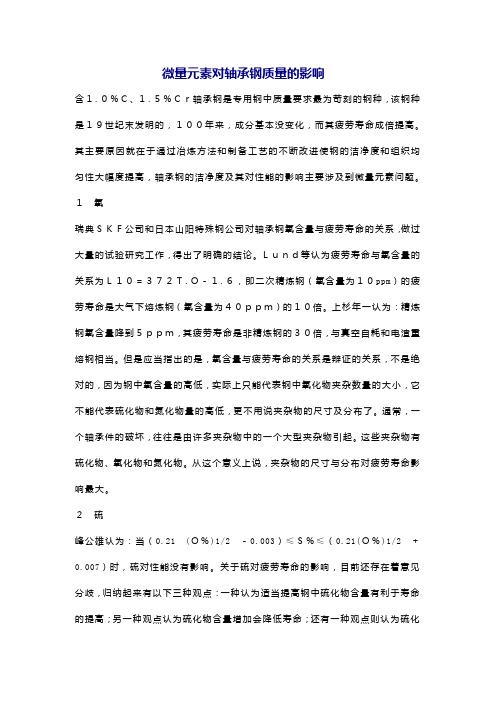

微量元素对轴承钢质量的影响含１.０％Ｃ、１.５％Ｃｒ轴承钢是专用钢中质量要求最为苛刻的钢种，该钢种是１９世纪末发明的，１００年来，成分基本没变化，而其疲劳寿命成倍提高。
其主要原因就在于通过冶炼方法和制备工艺的不断改进使钢的洁净度和组织均匀性大幅度提高，轴承钢的洁净度及其对性能的影响主要涉及到微量元素问题。
１氧瑞典ＳＫＦ公司和日本山阳特殊钢公司对轴承钢氧含量与疲劳寿命的关系，做过大量的试验研究工作，得出了明确的结论。
Ｌｕｎｄ等认为疲劳寿命与氧含量的关系为Ｌ１０＝３７２Ｔ.Ｏ－１.６，即二次精炼钢（氧含量为１０ppm）的疲劳寿命是大气下熔炼钢（氧含量为４０ｐｐｍ）的１０倍。
上杉年一认为：精炼钢氧含量降到５ｐｐｍ，其疲劳寿命是非精炼钢的３０倍，与真空自耗和电渣重熔钢相当。
但是应当指出的是，氧含量与疲劳寿命的关系是辩证的关系，不是绝对的，因为钢中氧含量的高低，实际上只能代表钢中氧化物夹杂数量的大小，它不能代表硫化物和氮化物量的高低，更不用说夹杂物的尺寸及分布了。
通常，一个轴承件的破坏，往往是由许多夹杂物中的一个大型夹杂物引起。
这些夹杂物有硫化物、氧化物和氮化物。
从这个意义上说，夹杂物的尺寸与分布对疲劳寿命影响最大。
２硫峰公雄认为：当（0.21 (Ｏ％)1/2 －0.003）≤Ｓ％≤（0.21(Ｏ％)1/2 ＋0.007）时，硫对性能没有影响。
关于硫对疲劳寿命的影响，目前还存在着意见分歧，归纳起来有以下三种观点：一种认为适当提高钢中硫化物含量有利于寿命的提高；另一种观点认为硫化物含量增加会降低寿命；还有一种观点则认为硫化物含量与疲劳寿命关系不大。
认为硫化物有益的观点，常用“共生理论”来解释之。
这种理论认为钢液在凝固过程中，低熔点的硫化物粘附在氧化物表面上，形成硫化物包围氧化物的共生夹杂，它能够松弛拉应力，并能够进行协调变形，从而减少氧化物的有害作用，但必须看到，这种观点只在有限的条件下才值得重视。
一方面，因为硫化物包覆氧化物并非仅靠控制氧硫比就一定能实现。
轴承钢中钛与氮的控制及作用研究轴承是机械设备中常见的零部件，其性能直接影响着设备的使用寿命和安全性。
而轴承钢作为轴承的主要材料，其质量和性能的优劣也成为了制约轴承使用的关键因素之一。
近年来，随着工业技术的不断发展，越来越多的研究者开始关注轴承钢中钛与氮的控制及其作用，以期进一步提高轴承钢的性能和质量。
一、轴承钢中钛与氮的控制轴承钢中钛与氮的含量是影响其性能和质量的重要因素。
一方面，适量的钛和氮可以提高轴承钢的强度、硬度和耐磨性等性能指标，另一方面，过量的钛和氮则会对轴承钢的性能产生负面影响。
因此，控制轴承钢中钛与氮的含量非常重要。
1. 钛的控制钛在轴承钢中的作用主要是增加钢材的强度和硬度，同时改善其耐磨性和耐蚀性。
然而，过量的钛会导致轴承钢的韧性和延展性降低，从而影响其使用寿命和安全性。
因此，钛的控制需要从以下几个方面入手：（1）合理选择原料。
钛的含量主要受原料的影响，因此，选择质量好、含钛量适宜的原料是控制钛含量的关键。
（2）控制熔炼温度。
熔炼温度对钛的含量影响也比较大，一般来说，熔炼温度越高，钛含量也越高。
因此，控制熔炼温度可以有效控制钛的含量。
（3）适量添加钛。
在熔炼过程中，适量添加钛可以提高轴承钢的强度和硬度，但是需要注意控制添加量，以避免过量导致负面影响。
2. 氮的控制氮在轴承钢中的作用主要是提高钢材的硬度和强度，同时改善其耐磨性和耐蚀性。
然而，过量的氮会导致轴承钢的塑性降低，从而影响其加工性能和使用寿命。
因此，氮的控制需要从以下几个方面入手：（1）选择合适的原料。
氮的含量主要受原料的影响，因此，选择质量好、含氮量适宜的原料是控制氮含量的关键。
（2）控制熔炼温度和时间。
熔炼温度和时间对氮的含量影响也比较大，一般来说，熔炼温度和时间越高，氮含量也越高。
因此，控制熔炼温度和时间可以有效控制氮的含量。
（3）适量添加氮。
在熔炼过程中，适量添加氮可以提高轴承钢的硬度和强度，但是需要注意控制添加量，以避免过量导致负面影响。
1.碳钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量超过0.23%，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。
2.铬(Cr)Cr在钢中的作用：(1)铬能增加钢的淬透性并有二次硬化的作用。
(2)可提高碳钢的硬度和耐磨性而不使钢变脆。
(3)含量超过12%时，使钢具有良好的高温抗氧化性和耐氧化性腐蚀的作用，还增加钢的热强性。
铬为不锈钢耐酸钢及耐热钢的主要合金元素。
(4)铬能提高碳素钢轧制状态的强度和硬度，降低伸长率和断面收缩率。
当铬含量超过15%时，强度和硬度将下降，伸长率和断面收缩率则相应地有所提高。
(5)含铬钢的零件经研磨容易获得较高的表面加工质量。
(6)铬在调质结构中的主要作用是提高淬透性，使钢经淬火回火后具有较好的综合力学性能，在渗碳钢中还可以形成含铬的碳化物，从而提高材料表面的耐磨性。
(7)含铬的弹簧钢在热处理时不易脱碳。
铬能提高工具钢的耐磨性、硬度和红硬性，有良好的回火稳定性。
在电热合金中，铬能提高合金的抗氧化性、电阻和强度。
缺点：(1)显著提高钢的脆性转变温度。
(2)促进钢的回火脆性。
总结：含铬的合金钢：质地坚硬﹐耐磨﹐耐腐蚀﹐不生锈﹐可用来制造机器和工具。
3.镍(Ni)Ni在钢中的作用：(1)镍在钢中强化铁素体并细化珠光体，总的效果是提高强度，对塑性的影响不显著。
(2)一般地讲，对不需调质处理而在轧钢、正火或退火状态使用的低碳钢，一定的含镍量能提高钢的强度而不显著降低其韧性。
据统计，每增加1%的镍约可提高强度29.4Pa。
随着镍含量的增加，钢的屈服强度比抗拉强度提高的快，因此含镍钢的屈强比可较普通碳素钢高。
(3)镍在提高钢强度的同时，对钢的韧性、塑性以及其他工艺的性能的损害较其他合金元素的影响小。
(4)对于中碳钢，由于镍降低珠光体转变温度，使珠光体变细；又由于镍降低共析点的含碳量，因而和相同的碳含量的碳素钢比，其珠光体数量较多，使含镍的珠光体铁素体钢的强度较相同碳含量的碳素钢高。
钢铁中微量金属元素的作用1、磷（P）：使钢产生冷脆和降低钢的冲击韧性；但可改善钢的切削性能。
2、硅（Si）：能增加钢的强度、弹性、耐热、耐酸性及电阻系数等。
冶炼中的脱氧剂能增加钢的过热和脱碳敏感性。
3、锰（Mn）：能提高钢的强度和硬度及耐磨性。
冶炼时的脱氧剂和脱硫剂。
4、铬（Cr）：能增加钢的机械性能和耐磨性，可增大钢的淬火度和淬火后的变形能力。
同时又可增加钢的硬度、弹性、抗磁力和抗强力，增加钢的耐蚀性和耐热性等。
5、镍（Ni）：可以提高钢的强度、韧性、耐热性、防腐性、抗酸性、导磁性等。
增加钢的淬透性及硬度。
6、钒（V）：可赋于钢的一些特殊机械性能：如提高抗张强度和屈服点，明显提高钢的高温强度。
7、钛（Ti）：可防止和减少钢中气泡的产生，提高钢的硬度、细化晶粒、降低钢的时效敏感性、冷脆性和腐蚀性。
8、铜（Cu）：一般如P、S一样是残留有害元素。
Cu的存在会降低钢的机械性能，破坏钢的焊接性能，会使钢在锻轧等加工时产生热脆性。
钢中加入一定量的Cu，可提高钢的退火硬度，降低成本。
若含Cu 0.15～0.25%时，可使钢的耐大气腐蚀的性能。
9、铝Al）：（1）低碳结构钢中0.5～1%的Al有助于增加钢的硬度和强度；（2）铬钼钢和铬钢中含Al可增加其耐磨性；（3）高碳工具钢中Al的存在可使产生淬火脆性。
10、钨（W）：可提高钢的蠕变强度，又是钢中碳化物的强促进剂，每1%的W可提高钢的抗张强度和屈服点4＆#215;9.8N/cm²,并使其具有回火稳定性和高温强度。
11、钼（Mo）：可增加钢的强度又不致降低钢的可塑性和韧性，同时又能使钢在高温下具有足够的强度，能改善钢的冷脆性和耐磨性等。
12、钴（Co）：可以提高和改善钢的高温性能，增加其红硬性，提高钢的抗氧化性和耐蚀性能等。
13、铌（Nb）：可使钢的晶粒细化，降低钢的过热敏感性及回火脆性；改善钢的焊接性能，提高耐热钢的强度和抗蚀性等。
14、钽（Ta）：提高钢的质量及机械性能，提高合金的熔点、高温强度、碳化物及γ相的稳定性。
