各种少量-微量元素在铸铁中作用

镍在铸铁中具有石墨化剂的作用，且同硅相似有助于碳化物的分解。

它对于降低白口层深度及消除碳化物的硬点，白口边缘和麻口区颇为有效。

它可以减少白口形成倾向，但不会产生常因加入过量的硅而导致石墨组织的粗化和强度降低的情况。

加入0.1-1.0%的少量镍对于细化晶粒和石墨尺寸经常有效，但在加入量超过1%时常需调整硅的含量。

镍在制造灰铸铁件时可以代替硅或补充硅量的不足。

在减少白口层深度方面，一般2份镍约等于1份硅，但当硅含量小于1%时，其比例关系几近于3或4比1.在许多实例中，加镍优于加硅，因为增加硅的含量常会导致物理性能的降低，更为粗大的晶粒以及较大的缩松和内部收缩的倾向。

镍除了减少或消除游离碳化物外，且略能降低珠光体中化合碳的含量，这种情况在镍达1.5%左右时特别显著。

随着镍量的继续增加，这时珠光体中的化合碳量缓慢增加0.8%左右的共析量。

机械性能强度在灰铸铁中加入的镍经常在0.25%-2.00%范围内，假如对镍的石墨化能力不加调节的话，即使加镍达1.5%左右，其强度也不会发生显著地变化，超过此值后，强度将随着硬度的逐渐提高而微有增加。

通过调整铸铁的成分，特别是调整硅的含量，加入0.50%-5.00%的镍可提高灰铸铁的强度10%-15% 降低含硅量而不加镍也能提高强度，但是，这种作法就加剧了厚薄断面的硬度差，且带来了薄的断面和边缘难于加工的不良后果。

在降低硅的同时加入镍的情况下，则可获得高强度的优点而又不致造成硬而不易加工的边缘。

硬度镍熔于铸铁的铁素体或珠光体基体的固溶体中，并使之逐渐变为索氏体，当加入量超过5%时，甚至变成马氏体。

因此，镍逐渐硬化铸铁的基体。

冲击韧性通过弯曲挠度或其它方法的测定可知，镍也能明显地改进铸铁的冲击韧性。

在较薄的断面中加入1.0%-5.0%的镍，其效果很显著。

热膨胀随加入量的不同，镍对灰铸铁的膨胀特性有一定的影响。

加工性加镍的铸件同普通灰铸件相比较，具有更高的硬度，更大的强度以及在相等加工性的情况下具有更好的组织；若与普通铸铁的硬度，强度和组织相同时则更易于加工。

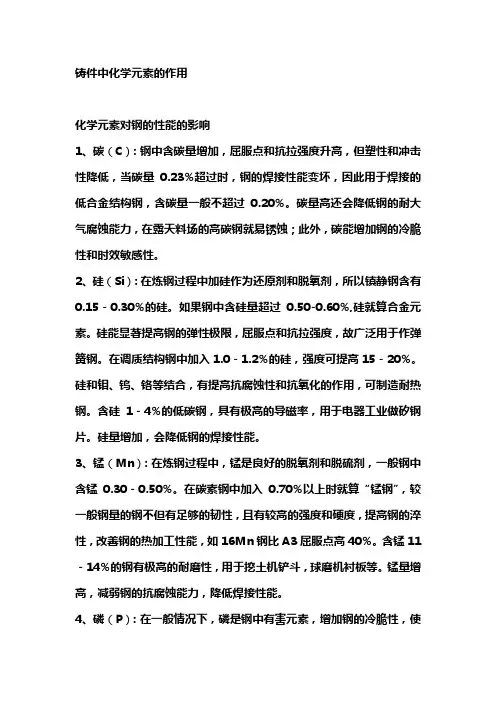

铸件中化学元素的作用化学元素对钢的性能的影响1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。

如果钢中含硅量超过0.50-0.60%,硅就算合金元素。

硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。

在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。

含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。

因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。

5、硫（S）：硫在通常情况下也是有害元素。

使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。

硫对焊接性能也不利，降低耐腐蚀性。

所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。

在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。

6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。

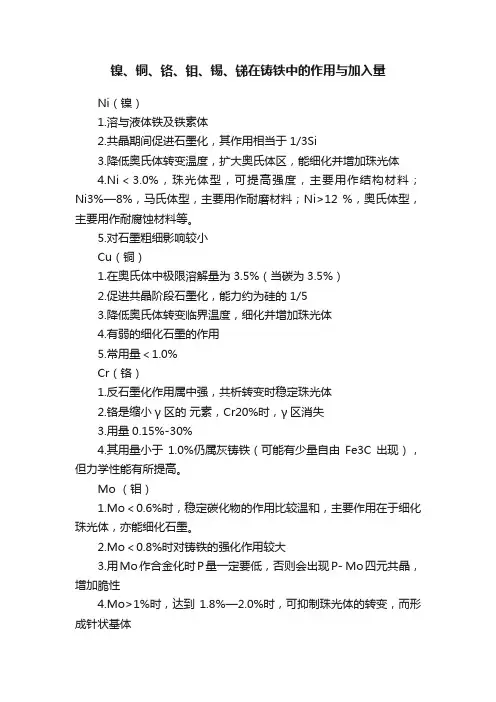

镍、铜、铬、钼、锡、锑在铸铁中的作用与加入量Ni（镍）1.溶与液体铁及铁素体2.共晶期间促进石墨化，其作用相当于1/3Si3.降低奥氏体转变温度，扩大奥氏体区，能细化并增加珠光体4.Ni＜3.0%，珠光体型，可提高强度，主要用作结构材料；Ni3%—8%，马氏体型，主要用作耐磨材料；Ni>12 %，奥氏体型，主要用作耐腐蚀材料等。

5.对石墨粗细影响较小Cu（铜）1.在奥氏体中极限溶解量为3.5%（当碳为3.5%）2.促进共晶阶段石墨化，能力约为硅的1/53.降低奥氏体转变临界温度，细化并增加珠光体4.有弱的细化石墨的作用5.常用量＜1.0%Cr（铬）1.反石墨化作用属中强，共析转变时稳定珠光体2.铬是缩小γ区的元素，Cr20%时，γ区消失3.用量0.15%-30%4.其用量小于1.0%仍属灰铸铁（可能有少量自由Fe3C出现），但力学性能有所提高。

Mo （钼）1.Mo＜0.6%时，稳定碳化物的作用比较温和，主要作用在于细化珠光体，亦能细化石墨。

2.Mo＜0.8%时对铸铁的强化作用较大3.用Mo作合金化时P量一定要低，否则会出现P- Mo四元共晶，增加脆性4.Mo>1%时，达到1.8%—2.0%时，可抑制珠光体的转变，而形成针状基体5.Mo能使“C”曲线右移，并有使形成两个“鼻子”的作用，故易得贝氏体Sn（锡）1.为增加珠光体量而加入，一般用量＜0.1%，可提高铸铁强度，>0.1%时有可能使铸铁出现脆性2.Sn >0.1%可出现反球化作用3.共晶团边界易形成FeSn2的偏析化合物，因此有韧性要求时，注意Sn量的控制Sb (锑)1.强烈促进形成珠光体2.0.002%—0.01%时，对QT有使石墨球细化的作用，尤其对大断面QT件有效3.其干扰球化的作用可用稀土元素中和4.HT中的加入量为＜0.02%，QT中的加入量0.002%—0.010%。

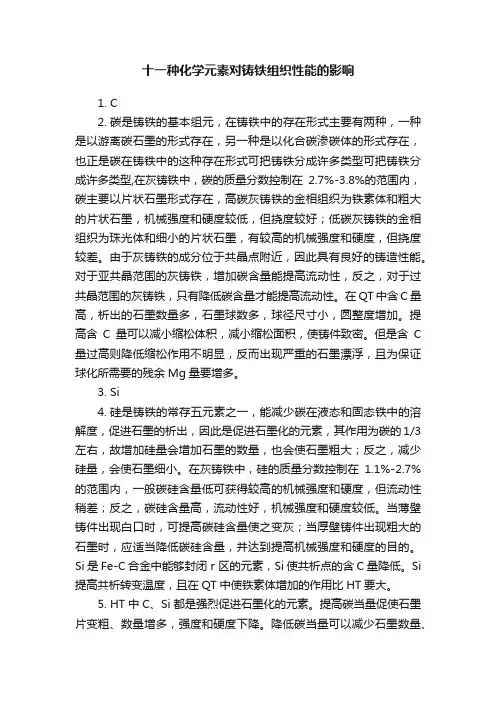

十一种化学元素对铸铁组织性能的影响1.C2.碳是铸铁的基本组元，在铸铁中的存在形式主要有两种，一种是以游离碳石墨的形式存在，另一种是以化合碳渗碳体的形式存在，也正是碳在铸铁中的这种存在形式可把铸铁分成许多类型可把铸铁分成许多类型,在灰铸铁中，碳的质量分数控制在2.7%-3.8%的范围内，碳主要以片状石墨形式存在，高碳灰铸铁的金相组织为铁素体和粗大的片状石墨，机械强度和硬度较低，但挠度较好；低碳灰铸铁的金相组织为珠光体和细小的片状石墨，有较高的机械强度和硬度，但挠度较差。

由于灰铸铁的成分位于共晶点附近，因此具有良好的铸造性能。

对于亚共晶范围的灰铸铁，增加碳含量能提高流动性，反之，对于过共晶范围的灰铸铁，只有降低碳含量才能提高流动性。

在QT中含C量高，析出的石墨数量多，石墨球数多，球径尺寸小，圆整度增加。

提高含C量可以减小缩松体积，减小缩松面积，使铸件致密。

但是含C 量过高则降低缩松作用不明显，反而出现严重的石墨漂浮，且为保证球化所需要的残余Mg量要增多。

3.Si4.硅是铸铁的常存五元素之一，能减少碳在液态和固态铁中的溶解度，促进石墨的析出，因此是促进石墨化的元素，其作用为碳的1/3 左右，故增加硅量会增加石墨的数量，也会使石墨粗大；反之，减少硅量，会使石墨细小。

在灰铸铁中，硅的质量分数控制在1.1%-2.7%的范围内，一般碳硅含量低可获得较高的机械强度和硬度，但流动性稍差；反之，碳硅含量高，流动性好，机械强度和硬度较低。

当薄壁铸件出现白口时，可提高碳硅含量使之变灰；当厚壁铸件出现粗大的石墨时，应适当降低碳硅含量，并达到提高机械强度和硬度的目的。

Si是Fe-C合金中能够封闭ｒ区的元素，Si使共析点的含C量降低。

Si 提高共析转变温度，且在QT中使铁素体增加的作用比HT要大。

5.HT中 C、Si 都是强烈促进石墨化的元素。

提高碳当量促使石墨片变粗、数量增多，强度和硬度下降。

降低碳当量可以减少石墨数量、细化石墨、增加初析奥氏体枝晶数量，从而是提高灰铸铁力学性能常采取的措施。

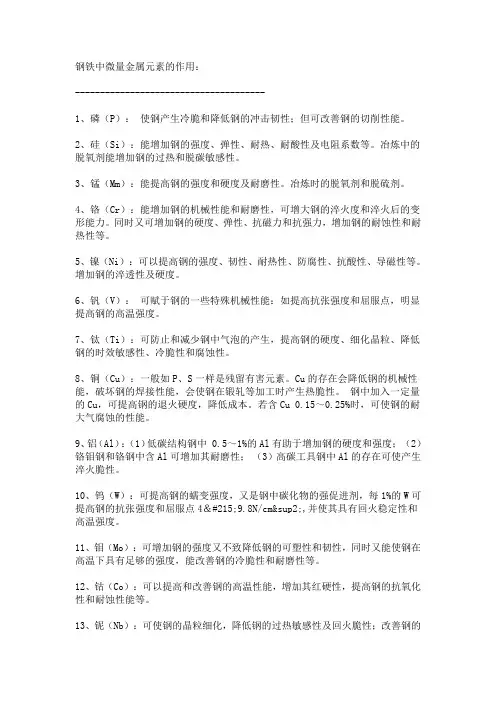

钢铁中微量金属元素的作用：--------------------------------------1、磷（P）：使钢产生冷脆和降低钢的冲击韧性；但可改善钢的切削性能。

2、硅（Si）：能增加钢的强度、弹性、耐热、耐酸性及电阻系数等。

冶炼中的脱氧剂能增加钢的过热和脱碳敏感性。

3、锰（Mm）：能提高钢的强度和硬度及耐磨性。

冶炼时的脱氧剂和脱硫剂。

4、铬（Cr）：能增加钢的机械性能和耐磨性，可增大钢的淬火度和淬火后的变形能力。

同时又可增加钢的硬度、弹性、抗磁力和抗强力，增加钢的耐蚀性和耐热性等。

5、镍（Ni）：可以提高钢的强度、韧性、耐热性、防腐性、抗酸性、导磁性等。

增加钢的淬透性及硬度。

6、钒（V）：可赋于钢的一些特殊机械性能：如提高抗张强度和屈服点，明显提高钢的高温强度。

7、钛（Ti）：可防止和减少钢中气泡的产生，提高钢的硬度、细化晶粒、降低钢的时效敏感性、冷脆性和腐蚀性。

8、铜（Cu）：一般如P、S一样是残留有害元素。

Cu的存在会降低钢的机械性能，破坏钢的焊接性能，会使钢在锻轧等加工时产生热脆性。

钢中加入一定量的Cu，可提高钢的退火硬度，降低成本。

若含Cu 0.15～0.25%时，可使钢的耐大气腐蚀的性能。

9、铝（Al）：（1）低碳结构钢中 0.5～1%的Al有助于增加钢的硬度和强度；（2）铬钼钢和铬钢中含Al可增加其耐磨性；（3）高碳工具钢中Al的存在可使产生淬火脆性。

10、钨（W）：可提高钢的蠕变强度，又是钢中碳化物的强促进剂，每1%的W可提高钢的抗张强度和屈服点4＆#215;9.8N/cm²,并使其具有回火稳定性和高温强度。

11、钼（Mo）：可增加钢的强度又不致降低钢的可塑性和韧性，同时又能使钢在高温下具有足够的强度，能改善钢的冷脆性和耐磨性等。

12、钴（Co）：可以提高和改善钢的高温性能，增加其红硬性，提高钢的抗氧化性和耐蚀性能等。

13、铌（Nb）：可使钢的晶粒细化，降低钢的过热敏感性及回火脆性；改善钢的焊接性能，提高耐热钢的强度和抗蚀性等。

各种元素对铸铁组织性能的影响铸铁是一种重要的铁碳合金，通常含有2%至4%的碳。

不同元素的添加会对铸铁的组织性能产生影响，以下是各种元素对铸铁组织性能的影响:1.碳(C)：碳是铸铁最主要的合金元素，会显著影响铸铁的组织和性能。

增加碳含量可以提高铸铁的脆性和硬度，但会降低其延展性和韧性。

2.硅(Si)：硅是一种强化元素，可以提高铸铁的强度和硬度。

适量的硅含量也可以提高铸铁的耐磨性和耐蚀性。

然而，过量的硅会导致晶体生长，使铸铁易于开裂。

3.锰(Mn)：锰可以提高铸铁的强度和硬度，同时还有助于抑制碳的析出，提高铸铁的韧性。

合适的锰含量有助于改善铸铁的高温性能。

4.磷(P)：磷可以增加铸铁的流动性和液相温度，有助于减小铸铁的热收缩。

然而，过量的磷会降低铸铁的韧性和强度。

5.硫(S)：硫可以改善铸铁的切削性能和润滑性。

适量的硫可以提高铸铁的耐磨性和切削性能，但过量的硫会导致铸铁变脆。

6.镍(Ni)：镍可以提高铸铁的韧性和强度，并增加其抗冲击性能。

含镍的铸铁具有良好的耐腐蚀性和高温稳定性。

7.钼(Mo)：钼可以提高铸铁的硬度、强度和耐磨性。

钼的添加还可以改善铸铁的高温强度和韧性。

8.铬(Cr)：铬可以提高铸铁的耐磨性、耐蚀性和高温强度。

含铬的铸铁具有良好的耐磨性和耐热性。

9.钒(V)：钒可以提高铸铁的高温强度和硬度，同时还具有抗疲劳和抗磨损的特性。

10.钛(Ti)：钛可以提高铸铁的强度、硬度和耐磨性。

含钛的铸铁还具有很好的耐腐蚀性。

总的来说，不同元素的添加会对铸铁的组织和性能产生不同程度的影响。

合理调控元素含量可以改善铸铁的性能，并使其适应不同的应用场合。

然而，过量的元素含量会导致铸铁的性能恶化，因此在合金设计过程中需要进行合理的组成设计。
