蓄电池技术资料1、电池规格固定型阀控密封式铅酸蓄电池。
2 、电池的外型尺寸及基本参数2.1 2V系列：以上所标称容量均为标准温度25℃下测量值2.2 12V系列：3、蓄电池的工作原理铅蓄电池内的阳极(PbO2)及阴极(Pb)浸到电解液(稀硫酸)中，两极间会产生2V的电力，这是根据铅蓄电池原理，经由充放电，则阴阳极及电解液即会发生如下的变化： (阳极) (电解液) (阴极)PbO2 + 2H2SO4 + Pb ---> PbSO4 + 2H2O + PbSO4 (放电反应) (过氧化铅) (硫酸) (海绵状铅)(阳极) (电解液) (阴极)PbSO4 + 2H2O + PbSO4 ---> PbO2 + 2H2SO4 + Pb (充电反应) (硫酸铅) (水) (硫酸铅)3.1放电中的化学变化蓄电池连接外部电路放电时，稀硫酸即会与阴、阳极板上的活性物质产生反应,生成新化合物『硫酸铅』。
经由放电硫酸成分从电解液中释出，放电愈久，硫酸浓度愈稀薄。
所消耗之成份与放电量成比例，只要测得电解液中的硫酸浓度，亦即测其比重，即可得知放电量或残余电量。
3.2充电中的化学变化由于放电时在阳极板，阴极板上所产生的硫酸铅会在充电时被分解还原成硫酸,铅及二氧化铅,因此电池内电解液的浓度逐渐增加, 亦即电解液之比重上升，并逐渐回复到放电前的浓度，这种变化显示出蓄电池中的活性物质已还原到可以再度供电的状态，当两极的硫酸铅被还原成原来的活性物质时，即等于充电结束，而阴极板就产生氢，阳极板则产生氧，充电到最后阶段时，电流几乎都用在水的电解，因而电解液会减少。
3.3如果超过最大放电电流或最长放电时间，都会有可能损坏蓄电池。
3.3.1浮充运行在25℃环境温度下，GFM电池浮充电压为2.23~2.27V/单体。
如果环境的平均温度高于25℃时，浮充电压值应减少，反之应增大。
在不同环境温度下，浮充电压的校正系数为±3mV/℃/单体。

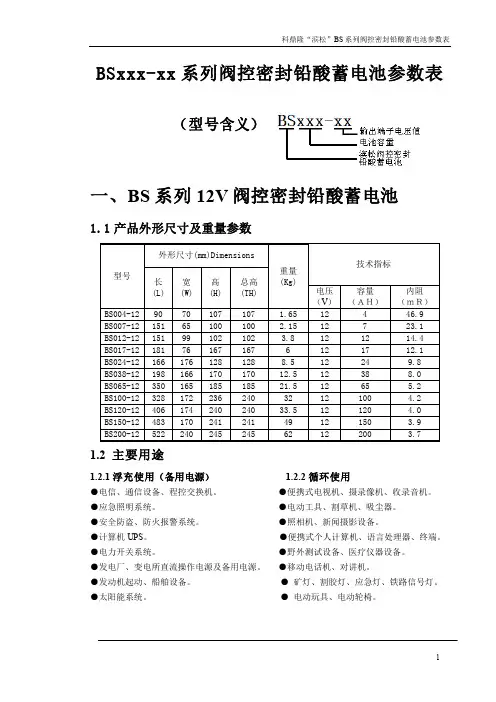

BSxxx-xx系列阀控密封铅酸蓄电池参数表一、BS系列12V阀控密封铅酸蓄电池1.1产品外形尺寸及重量参数1.2 主要用途1.2.1浮充使用（备用电源） 1.2.2循环使用●电信、通信设备、程控交换机。
●便携式电视机、摄录像机、收录音机。
●应急照明系统。
●电动工具、割草机、吸尘器。
●安全防盗、防火报警系统。
●照相机、新闻摄影设备。
●计算机UPS。
●便携式个人计算机、语言处理器、终端。
●电力开关系统。
●野外测试设备、医疗仪器设备。
●发电厂、变电所直流操作电源及备用电源。
●移动电话机、对讲机。
●发动机起动、船舶设备。
●矿灯、割胶灯、应急灯、铁路信号灯。
●太阳能系统。
●电动玩具、电动轮椅。
1.3贮存蓄电池在安装前可在0~38℃的环境温度下存放，存放期一般为6个月（半年），存放期为6个月的电池应进行补充电。
1.4选型选择蓄电池时应根据使用频次放电电流放电时间等情况，容量应尽量选大一些，以避免过放电和超大电流放电时对蓄电池造成损害，蓄电池放电时，放电电流一般控制在0.1C10A以下。
1.5蓄电池使用环境及注意事项1.5.1蓄电池使用环境应干燥清洁通风；不能受到大量辐射、放射；不能受到有机溶剂及其气体的腐蚀；避免阳光直射，温度不超过38℃。
1.5.2取暖器或空调通风孔不应直接对着蓄电池，应尽量使蓄电池组各部位温差不超过3 ℃，建议定期采用红外线测温仪来检测蓄电池各部位的温度。
1.5.3蓄电池可采用制造厂提供的电池柜或电池架安装，也可采取地面安装，蓄电池安装在楼上时应向土建部门提出负荷要求，抗震烈度为7级以上的地区，应设计防震支架并采用地脚螺栓固定。
1.5.4蓄电池组安装时应尽量靠近负载，选用的电缆铜排连接线要合适（选择线径可以提档使用切不可降档对付），以免增加线路压降，多路并联使用时，应尽量使线路压降大致相同，且每组电池配备熔断保护器。
1.5.5电池组电压较高，存在电击危险，在装卸导电电缆（铜排连接线）时，应使用绝缘防护工具，如戴防护手套等，不要造成电池短路打火。

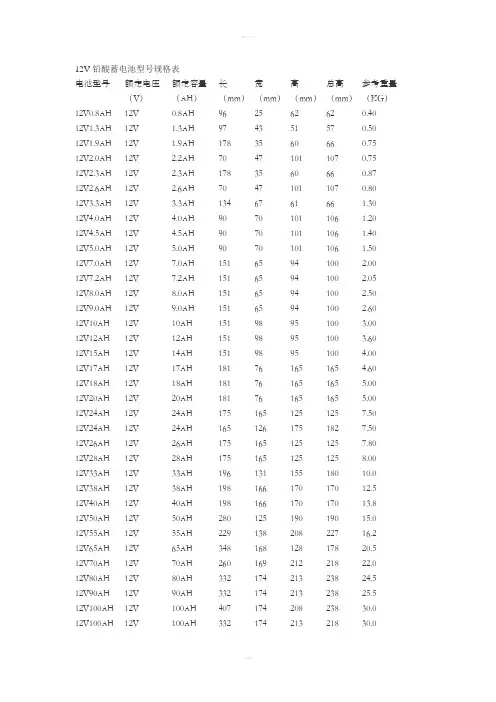

12v不同容量电池尺寸重量电池型号价格（元）额定电压（V）20小时率容量（Ah）尺寸（mm）重量（kg）长宽高总高NP12-485 12 4.090.070.0101.0107 1.45 - 45 12 5.0 90.0 70.0 100.0 105. 1.46 NP12-758 127.0151.065.094.097.5 2.15 FM12100 68 12 10.0 151.0 65.0 110.0 115.0 3.28 SYT12-12100 12 12.0 151.0 98.0 95.0 100.0 3.4 100 12 15.0 181.0 77.0 167.0 167.0 4.4 NP12-17125 1217.0136.076.0137.0137.0 6.0 SYT12-18130 12 18.0 183.0 76.0 168.0 168.0 5.1 125 12 20.0 181.0 76.0 66.0 181.0 5.8 NP12-24160 1224.0166.0175.0126.0126.08.0 235 12 25.0 182.0 77.0 171.0 171.0 7.05 U1-11172 12 30.0 196.0 132.0 180.0 185.0 6.5 XT12350D300 12 35.0 196.0 131.0 172.0 177.0 10.5 6-QA-36启动电池159 12 36.0 192.0 129.0 201.0 220.0 159.0 NP12-38285 1238.0197.0165.0175.0175.012.0 NP12-65485 1265.0350.0166.0175.0175.020.0 NP12-100620 12100.0407.0174.0210.0233.031.0 NP12-120- 12120.0407.0174.0210.0233.034.0 NP12-150- 12150.0484.0171.0241.0241.045.0 NP12-200- 12200.0522.0240.0216.0244.058.0铅酸蓄电池12V系列规格表电池型号额定电压额定容量长宽高总高参考重量伏（V）安时（AH）（mm）（mm）（mm）（mm）(kg) 12V0.8AH 12V 0.8AH 96 25 62 62 0.40 12V1.3AH 12V 1.3AH 97 43 51 57 0.70 12V1.9AH 12V 1.9AH 178 35 60 66 0.80 12V2.0AH 12V 2.0AH 70 47 101 107 0.82 12V2.3AH 12V 2.3AH 178 35 60 66 0.95 12V2.6AH 12V 2.6AH 70 47 101 107 0.85 12V3.0AH 12V 3.0AH 134 67 61 66 1.24 12V3.3AH 12V 3.3AH 134 67 61 66 1.30 12V4.0AH 12V 4.0AH 90 70 101 106 1.55 12V4.5AH 12V 4.5AH 90 70 101 106 1.60 12V5.0AH 12V 5.0AH 90 70 101 106 1.75 12V7.0AH 12V 7.0AH 151 65 94 100 2.30 12V7.2AH 12V 7.2AH 151 65 94 100 2.40 12V8.0AH 12V 8.0AH 151 65 94 100 2.55 12V9.0AH 12V 9.0AH 151 65 94 100 2.60 12V10AH 12V 10AH 151 98 95 100 3.60 12V12AH 12V 12AH 151 98 95 100 3.80 12V15AH 12V 15AH 151 98 95 100 4.20 12V17AH 12V 17AH 181 76 165 165 5.60 12V18AH 12V 18AH 181 76 165 165 5.80 12V20AH 12V 20AH 181 76 165 165 6.00 12V24AH 12V 24AH 175 165 125 125 8.30 12V24AH 12V 24AH 165 126 175 182 8.30 12V26AH 12V 26AH 175 165 125 125 8.70 12V28AH 12V 28AH 175 165 125 125 9.00 12V33HA 12V 33AH 196 131 155 180 10.0 12V38AH 12V 38AH 198 166 170 170 13.5 12V40AH 12V 40AH 198 166 170 170 14.0 12V50AH 12V 50AH 280 125 190 190 15.0 12V55AH 12V 55AH 229 138 208 227 16.5 12V65AH 12V 65AH 348 168 128 178 22.0 12V70AH 12V 70AH 259 169 208 227 23.0 12V90AH 12V 90AH 332 174 213 238 27.5 12V100AH 12V 100AH 407 174 208 238 33.0 12V100AH 12V 100AH 339 173 212 217 30.5 12V120AH 12V 120AH 406 174 208 233 37.012V150AH12V 150AH 483 170 241 241 44.512V180AH 12V 180AH 522 240 219 244 56.0 12V200AH 12V 200AH 522 240 219 244 62.0 12V250AH 12V 250AH 520 269 220 249 68.0品牌CONSENT 类型储能用蓄电池电池盖和排气拴结构阀控式密闭蓄电池化学类型铅酸蓄电池荷电状态免维护蓄电池电压12（V）型号GS12V14 额定容量14AH 外型尺寸151*98*95（mm）产品认证CE、ULI、SO等适用范围储备之备用电源参数标准电压12V额定容量（20小时率）14AH外型尺寸长±1151mm 宽±198mm高±295mm(含端子)总高±2100mm 重量（约）3.8kg 特性容量（25℃）20小时率(0.7A) 14.0Ah 10小时率(1.33A) 13.3Ah 6小时率(2.0A) 12.0Ah4小时率（2.8A）11.2Ah2小时率（4.9A）9.8Ah1小时率(7.9A) 7.9Ah30分钟率（14A）7.0Ah15分钟率(22.4A) 5.6Ah5分钟率(42.0A) 3.5Ah 内阻25°C完全充电）17.5mΩ不同湿度下的放电容量（20小时率）40℃102% 25℃100% 0℃85% 零下15℃65%自放电后剩余容量（25℃）3个月后90% 6个月后80% 12个月后60%充电方法（恒压）循环：电压在14.5～14.9V(25℃)浮充：电压在13.6～13.8V(25℃)品牌J-POWER 类型储能用蓄电池电池盖和排气拴结构阀控式密闭蓄电池化学类型铅酸蓄电池荷电状态免维护蓄电池电压12（V）型号FM1270 额定容量7AH外型尺寸151*65*95*100（mm）产品认证CE、UL、ROHS 价格：58元/节。
