AE-A2RD2洗碗机结构示意图说明

洗碗机的结构及工作原理洗碗机是一种家用电器，它能够自动清洗和消毒餐具，为人们的生活带来了极大的便利。

本文将详细介绍洗碗机的结构和工作原理。

一、洗碗机的结构1. 外壳：洗碗机的外壳普通采用不锈钢材质，具有耐腐蚀、耐高温等特点，能够有效保护内部零部件。

2. 控制面板：洗碗机的控制面板上通常配有按钮、旋钮和显示屏，用于设置洗涤模式、调节洗涤时间和温度等参数。

3. 洗涤舱：洗涤舱是洗碗机的主要工作区域，内部设置有洗碗盘、洗碗架和喷淋装置等部件。

4. 水箱：洗碗机的水箱用于存储洗涤用水，普通位于洗涤舱的底部，具有一定的容水量。

5. 水泵：水泵是洗碗机的关键部件之一，它能够将水从水箱抽取到喷淋装置，实现对餐具的冲洗。

6. 加热装置：洗碗机的加热装置普通由加热管和温控器组成，用于加热洗涤用水，提高洗碗效果。

7. 滤网：洗碗机内部设置有滤网，用于过滤餐具上的残渣和污垢，保护洗碗机的正常运行。

二、洗碗机的工作原理1. 准备工作：在使用洗碗机之前，需要先将餐具放置在洗碗架上，并根据餐具的种类和污垢程度选择合适的洗涤模式。

2. 加水：将清洁的水倒入洗碗机的水箱中，水位普通要稍高于滤网的位置。

3. 加洗涤剂：根据洗碗机的要求，在洗涤舱中加入适量的洗涤剂，洗涤剂能够提高洗碗效果并去除污渍。

4. 启动洗碗机：通过控制面板上的按钮或者旋钮，设置洗涤时间、温度等参数，并启动洗碗机。

5. 水泵工作：洗碗机启动后，水泵开始工作，将水从水箱抽取到喷淋装置，实现对餐具的冲洗。

6. 喷淋装置工作：喷淋装置会将水喷洒到洗碗盘上，并通过高压水流和旋转的洗碗盘，将餐具表面的污垢冲洗掉。

7. 加热工作：洗碗机在洗涤过程中会通过加热装置加热洗涤用水，提高洗碗效果。

温度普通控制在50-70摄氏度之间。

8. 滤网过滤：洗碗机的滤网能够过滤餐具上的残渣和污垢，保护洗碗机的正常运行。

定期清洗滤网可以延长洗碗机的使用寿命。

9. 漂洗工作：洗碗机在洗涤完毕后，会进行漂洗，将洗涤剂和残留的污垢冲洗干净。

洗碗机的结构及工作原理洗碗机是一种用于自动清洗餐具的家用电器。

它能够高效地清洗大量的餐具，为我们的生活带来了极大的便利。

本文将详细介绍洗碗机的结构和工作原理。

一、结构1. 外壳：洗碗机的外壳通常由金属或者塑料制成，具有坚固耐用的特点。

外壳的设计旨在提供良好的外观和保护内部部件。

2. 水箱：水箱是洗碗机的主要组成部份之一，用于存放洗涤剂和水。

水箱通常位于洗碗机的底部，并配有进水和排水管道。

3. 洗涤系统：洗涤系统包括喷淋臂、喷淋头和过滤器等部件。

喷淋臂通过喷射高压水流清洗餐具表面，并确保水流均匀分布。

喷淋头负责向餐具表面喷洒洗涤剂和水。

过滤器用于过滤污水中的固体颗粒，防止喷淋系统阻塞。

4. 加热系统：加热系统由加热元件和温控装置组成。

加热元件通常采用电加热管或者加热盘，用于加热洗涤水和烘干餐具。

温控装置用于监测和控制洗碗机的温度，确保洗涤和烘干过程的效果。

5. 控制面板：控制面板是洗碗机的操作界面，通常包括开关、按钮和显示屏等部件。

通过控制面板，用户可以选择洗涤程序、调整洗涤时间和温度等参数。

二、工作原理洗碗机的工作原理可以分为以下几个步骤：1. 加水：当用户选择洗涤程序并按下启动按钮后，洗碗机会自动打开进水阀门，将一定量的水注入水箱。

水箱中的水与洗涤剂混合，形成洗涤液。

2. 清洗：洗碗机会将洗涤液泵送到喷淋头和喷淋臂中。

喷淋头向餐具表面喷洒洗涤液，喷淋臂通过旋转将洗涤液均匀分布在餐具上。

同时，过滤器会过滤污水中的固体颗粒，确保喷淋系统畅通无阻。

3. 冲洗：在清洗过程完成后，洗碗机会自动排空污水，并再次注入清水进行冲洗。

冲洗水的温度通常比洗涤水低，以去除洗涤液残留和清洁餐具表面。

4. 烘干：冲洗完成后，洗碗机会启动加热系统，将热空气吹入洗碗机内部。

热空气能够快速蒸发餐具表面的水分，从而实现快速烘干的效果。

5. 完成：整个洗碗过程完成后，洗碗机会自动关闭加热系统和排水阀门，并通过显示屏或者声音提示用户洗碗已完成。

洗碗机的工作原理详解洗碗机是一种家用电器，它能够自动完成洗涤餐具的工作，为人们的生活带来了极大的便利。

本文将详细解释洗碗机的工作原理，包括洗碗机的结构和工作流程。

一、洗碗机的结构洗碗机通常由以下几个主要部件组成：1. 水箱：洗碗机的水箱用于存放洗涤液，通常是一种专用的洗碗机洗涤剂和水的混合物。

2. 泵：洗碗机的泵负责将洗涤液从水箱抽取出来，并通过喷嘴喷洒到餐具上。

3. 喷嘴：洗碗机的喷嘴位于机器内部的上方和下方，用于喷洒洗涤液。

喷嘴通常有多个出口，可以覆盖到餐具的各个角落。

4. 过滤器：洗碗机的过滤器用于过滤掉餐具上的食物残渣和其他杂质，防止它们进入洗涤液。

5. 加热器：洗碗机的加热器用于加热洗涤液，提高清洗效果。

6. 控制面板：洗碗机的控制面板上有各种按钮和显示屏，用于设置洗碗机的工作模式和监控洗碗过程。

二、洗碗机的工作流程洗碗机的工作流程可以分为以下几个步骤：1. 装载餐具：将需要清洗的餐具放入洗碗机的餐具篮中，注意不要堆积过多或重叠。

2. 加入洗涤液：打开洗碗机的水箱，根据洗碗机的容量和洗涤剂的使用说明，加入适量的洗涤液。

3. 设置工作模式：通过洗碗机的控制面板，选择合适的工作模式，如普通洗涤、快速洗涤、节能洗涤等。

4. 开始洗涤：按下洗碗机的启动按钮，洗碗机开始工作。

首先，泵会将洗涤液抽取出水箱，并通过喷嘴喷洒到餐具上。

同时，加热器会加热洗涤液，提高清洗效果。

5. 清洗餐具：喷嘴喷洒的洗涤液会冲刷餐具表面的污垢，同时过滤器会过滤掉食物残渣和其他杂质。

6. 漂洗餐具：洗涤液冲刷完餐具后，洗碗机会进行漂洗，将餐具表面的洗涤液冲洗干净。

7. 烘干餐具：漂洗完毕后，洗碗机会进行烘干，通常是通过加热器加热餐具，使其迅速干燥。

8. 完成工作：洗碗机工作完成后，会发出提示音，此时可以打开洗碗机取出干净的餐具。

三、洗碗机的工作原理洗碗机的工作原理基于以下几个关键技术：1. 喷嘴技术：洗碗机的喷嘴设计合理，能够产生高压水流，喷洒到餐具的各个角落，确保彻底清洁。

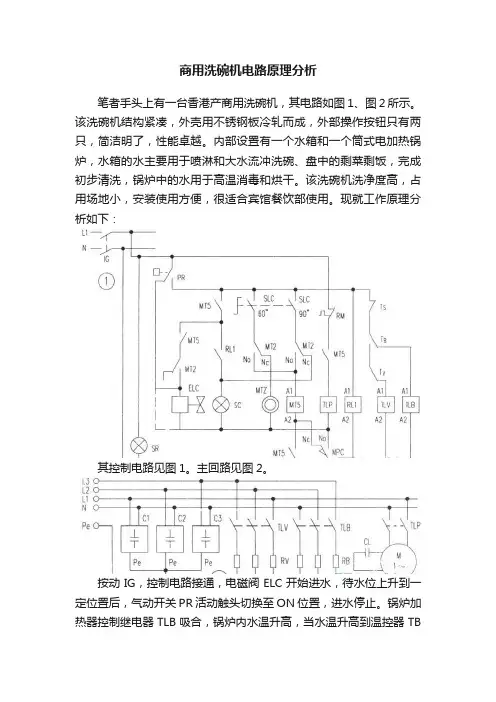

商用洗碗机电路原理分析
笔者手头上有一台香港产商用洗碗机，其电路如图1、图2所示。

该洗碗机结构紧凑，外壳用不锈钢板冷轧而成，外部操作按钮只有两只，简洁明了，性能卓越。

内部设置有一个水箱和一个筒式电加热锅炉，水箱的水主要用于喷淋和大水流冲洗碗、盘中的剩菜剩饭，完成初步清洗，锅炉中的水用于高温消毒和烘干。

该洗碗机洗净度高，占用场地小，安装使用方便，很适合宾馆餐饮部使用。

现就工作原理分析如下：
其控制电路见图1。

主回路见图2。

按动IG，控制电路接通，电磁阀ELC开始进水，待水位上升到一定位置后，气动开关PR活动触头切换至ON位置，进水停止。

锅炉加热器控制继电器TLB吸合，锅炉内水温升高，当水温升高到温控器TB
的设定点时，活动触点切换，水箱加热器继电器TLV吸合，水箱内的水温度开始升高，一直到温控器TV断开加热器继电器电路。

通过温控器TB、TV、TS的共同作用，使水温始终维持在一定的温度。

选择长、短同期控制开关，机器被设定在长周期或短周期功能上，假设选定的是短周期，则定时电机运转，电流由PR(NO)→SLC→NTZ(NC)→MTZ→MPC(NO)→N形成回路，定时电机转动到活动触点至NC位置时，电机停转，指示灯熄灭。

此时，打开上盖，装入待洗碗、盘的塑料筐，同时，因门开关不受压，MPC由NO转向NC，MT5得电，相关辅助触头闭合，为下一步清洗做好准备，将门子拉下，TLP闭合，冲洗电机运转，开始大水流冲洗。

同时，定时电机开始计时，待定时器MTZ触头由NO转至NC时，MT5释放，TLP释放，喷水停止，一个清洗周期完毕，打开上盖，取出洗净的碗、盘，等待下一轮的清洗。

长周期清洗过程与短周期相同。

洗碗机的工作原理详解将所洗餐具放人洗碗机网架上，选择好洗涤程序，并按下相应的选择开关，接通电源，程控器开始工作。

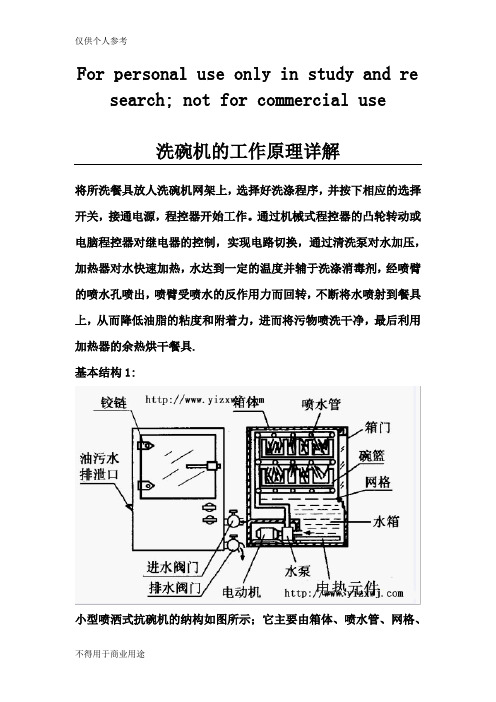

通过机械式程控器的凸轮转动或电脑程控器对继电器的控制，实现电路切换，通过清洗泵对水加压，加热器对水快速加热，水达到一定的温度并辅于洗涤消毒剂，经喷臂的喷水孔喷出，喷臂受喷水的反作用力而回转，不断将水喷射到餐具上，从而降低油脂的粘度和附着力，进而将污物喷洗干净，最后利用加热器的余热烘干餐具.基本结构1:小型喷洒式抗碗机的纳构如图所示；它主要由箱体、喷水管、网格、水箱、碗篮、进排水阀和水泵及电动机等组成。

它的上部由不锈钢制成的箱体和门组成，门上设有观察窗。

箱中有三排喷水管，喷水的喷盖角度约90°。

箱中可放置两个存放碗碟等餐具的碗篮，它们直接放在喷水管上方。

洗碗机的下部为一水箱，内装电热管，水箱上面有一网格用来挡住和收集食物渣子。

工作原理与过程1:工作时，先打开进水阀门使水箱进水，再接通电热元件开关，将水箱中的水加热，然后开启电动机，水泵将水箱中的热水抽出，通过喷水管形成细而急的热水流，去冲洗放在碗篮中的餐具。

最后水仍旧落入水箱，冲洗下来的渣子被网格挡住，油渍则飘浮在水面上，通过油污排泄口排出。

这样热水可循环使用，以节约用水和能耗。

基本结构2:旋转喷臂台式洗碗机结构如图1所示（以万家乐WQP—900型洗碗机为例）。

它主要由箱体、控制机构、加热器、碗篮、洗涤装置、漂洗剂供料装置、进水及排污装置和门控开关等组成。

其箱体内胆采用不锈钢薄板制成，外壳采用冷轧薄钢板，表面喷涂洁白防锈漆，外观美观豪华。

机门设在机壳正面，上方设有暗藏式门扣，关上机门，门控开关触片受压闭合，电源接通，打开机门后，电源自动切断。

机门下方为控制机构，控制板右侧设有三挡水温选择开关。

洗涤时可根据餐具数量和脏污程度进行选择。

其中65 °C挡为热水“强洗”，适应于数量多而又脏的餐具；55° C挡为“普通洗”挡，是平时使用最频繁的一挡；常温挡为“简易洗”，适应于少量餐具的洗涤。

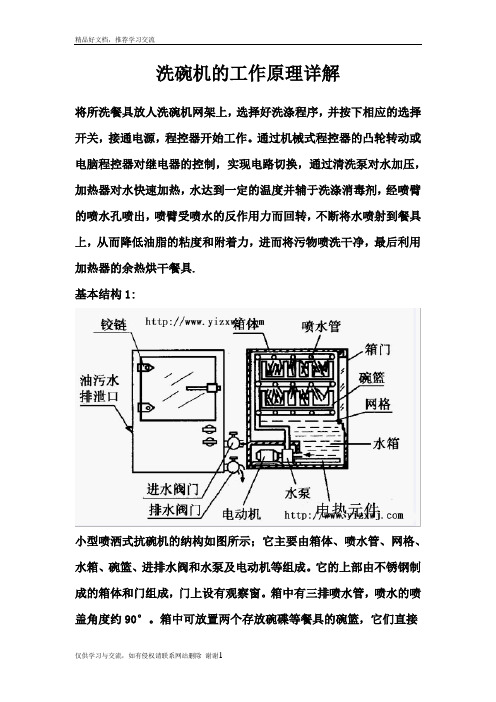

For personal use only in study and re search; not for commercial use洗碗机的工作原理详解将所洗餐具放人洗碗机网架上，选择好洗涤程序，并按下相应的选择开关，接通电源，程控器开始工作。

通过机械式程控器的凸轮转动或电脑程控器对继电器的控制，实现电路切换，通过清洗泵对水加压，加热器对水快速加热，水达到一定的温度并辅于洗涤消毒剂，经喷臂的喷水孔喷出，喷臂受喷水的反作用力而回转，不断将水喷射到餐具上，从而降低油脂的粘度和附着力，进而将污物喷洗干净，最后利用加热器的余热烘干餐具.基本结构1:小型喷洒式抗碗机的纳构如图所示；它主要由箱体、喷水管、网格、水箱、碗篮、进排水阀和水泵及电动机等组成。

它的上部由不锈钢制成的箱体和门组成，门上设有观察窗。

箱中有三排喷水管，喷水的喷盖角度约90°。

箱中可放置两个存放碗碟等餐具的碗篮，它们直接放在喷水管上方。

洗碗机的下部为一水箱，内装电热管，水箱上面有一网格用来挡住和收集食物渣子。

?工作原理与过程1:??? 工作时，先打开进水阀门使水箱进水，再接通电热元件开关，将水箱中的水加热，然后开启电动机，水泵将水箱中的热水抽出，通过喷水管形成细而急的热水流，去冲洗放在碗篮中的餐具。

最后水仍旧落入水箱，冲洗下来的渣子被网格挡住，油渍则飘浮在水面上，通过油污排泄口排出。

这样热水可循环使用，以节约用水和能耗。

基本结构2:? 旋转喷臂台式洗碗机结构如图1所示（以万家乐WQP—900型洗碗机为例）。

它主要由箱体、控制机构、加热器、碗篮、洗涤装置、漂洗剂供料装置、进水及排污装置和门控开关等组成。

其箱体内胆采用不锈钢薄板制成，外壳采用冷轧薄钢板，表面喷涂洁白防锈漆，外观美观豪华。

机门设在机壳正面，上方设有暗藏式门扣，关上机门，门控开关触片受压闭合，电源接通，打开机门后，电源自动切断。

??? 机门下方为控制机构，控制板右侧设有三挡水温选择开关。

全自动洗碗机的结构及故障分析摘要：在快生活节奏的背景下，解放双手的全自动洗碗机应运而生。

国内洗碗机起步相对较晚，市场普及率仍较低。

从目前市场售后情况来看，人们在使用洗碗机的过程中，会出现各类故障问题，洗碗机的功能与质量无法得到有效保障，对用户满意度造成了比较大的影响。

本文就全自动洗碗机的结构、工作原理加以分析，并给出常见故障的原因以及应对措施。

关键词：全自动洗碗机；结构；常见故障；应对措施在工作原理上，全自动洗碗机进水系统通过对水软化、加热后进入内胆，利用高压装置来进行喷射，从而对餐具进行清洗处理，并利用高温系统来进行烘干与消毒，以此来满足用户对餐具等的清洗需求。

我国市场所使用的主流全自动洗碗机从分类上可以归结为喷洒式与旋转喷臂式，本文主要是以后者为主体进行常见故障的分析与论述，从而提高国民对于全自动洗碗机的认知水平。

图1. 旋转喷臂式洗碗机图示一、全自动洗碗机的基本结构当前我国市场中最畅销的全自动洗碗机，其主要结构往往由以下八种组成，分别为箱体结构、控制系统、洗涤系统、加热装置、装载碗篮、供料系统、进水管道、排水系统以及开关装置。

通常情况下，人们常见的全自动洗碗机在外壳方面，是以冷轧薄钢板为主要材料，这种材料本身在性能以及成本方面能够满足生产要求，同时，为了提高整个洗碗机的美观程度，还会选用白色的防锈漆进行表面喷涂工作，并在内胆部分也是选用了不锈钢薄板，以此来确保整个洗碗机的外观结构、防腐耐蚀性在应用质量上能够得到有效保障。

同时，在进行门体的设计过程中，还会选用暗藏式的门扣，这种门扣并不会占据任何使用空间，提高空间的利用率，当对门体进行打开作业后，相应的电源便会自动进行切断处理，反之则自行完成了线路的接通工作[1]。

主流的门锁组件利用弹簧装置通过开关压块活动来控制微动开关闭合，同时当开关门异常或该组件出现故障时，微动开关处于断路，信号反馈形成开门报警，防止门体未闭合时的漏水问题。

控制系统一般都被安装在箱体内胆的最下方，通过对控制面板的操作来对洗碗机进行不同功能的控制，常见的洗碗机功能模式包括强净洗、节能洗、快速洗、智能洗等。

家用电动洗碗机的结构和控制系统分析家用电动洗碗机是一种方便、高效的家用电器。

一般由洗涤室、漂洗室、烘干室、进水系统、水箱、水泵、电控系统等构成。

电控系统是电动洗碗机最为关键的部分之一。

本文将对家用电动洗碗机的结构和控制系统进行分析。

1.洗涤室洗涤室一般可以容纳多个洗碗篮。

洗碗篮的数量和大小取决于洗碗机的规格和品牌。

洗涤室由不锈钢或塑料等材料制成，防止酸碱及高温的腐蚀。

在洗涤室中还有喷水系统，水流通过喷嘴喷洒到碗具表面，把污物冲洗掉。

2.漂洗室漂洗室主要是将洗涤器中的洗涤剂及脏水排出，并通过喷淋喷射水清洗残留于洗涤器中的洗涤剂和污水，合理地利用用水。

3.烘干室烘干室通过加热、风机等设备对洁净的碗具进行干燥处理。

4.进水系统进水系统可以通过水箱和水泵来实现。

家用电动洗碗机进水量一般在5-15升之间。

5.电控系统电控系统是实现洗碗机运行控制的核心部分。

家用电动洗碗机的电控系统主要由主控板、电机、传感器、保护器、配电器等部分组成。

控制系统的主要任务是实现洗碗机各功能模块的控制。

1.主控板主控板是电动洗碗机控制系统的核心部分。

通过芯片、逻辑电路等模块实现对洗碗机的运行控制。

传感器检测到洗碗机盘中的温度、水位，电机转速等信息，由主控板进行处理。

2.电机家用电动洗碗机主要用到了直流无刷电机，无刷电机具有转速高、精度好、寿命长、无电刷磨损等特点。

3.传感器传感器可对进水、高水位、低水位、水温、洗涤机器等进行检测，并把检测数据反馈给主控板，从而实现对洗碗机的运行控制。

4.保护器保护器一般包括过压保护、过流保护、过温保护等，主要通过电路来实现电路保护，保证洗碗机运行安全。

5.配电器配电器主要起到分配电源、隔离电路等作用。

家用电动洗碗机在电控系统的控制下，便可以实现自动清洗、自动加热、自动烘干和水量控制等各种功能。

综上，家用电动洗碗机的结构和控制系统是一系列比较复杂的机电电一体化系统，但其设计初衷是为了更方便、更快捷地完成洗碗这项家务活，它的出现，无疑是给人们带来了很大的方便，也提高了洗碗的效率，使我们更有时间去享受生活的乐趣。
