汽车悬架性能优化设计

汽车悬架系统优化设计及性能分析一、介绍汽车悬架系统是车辆不可或缺的部分。

它主要负责车辆的支撑和减震工作，为行驶过程提供了舒适性和稳定性。

因此，汽车制造商在设计汽车悬架系统时非常重视性能和稳定性，尤其是在高速行驶和曲线驾驶方面。

在本文中，将探讨汽车悬架系统的优化设计和性能分析。

首先，我们将了解悬架系统的基本概念和组成部分。

接着，将讨论悬架系统的优化设计和性能分析方法，其中会包括液压悬挂系统和空气悬挂系统。

最后，我们将介绍一些常见的汽车悬架问题，并给出解决方案。

二、汽车悬架系统的基本概念和组成部分汽车悬架系统是由许多组成部分组成的。

基本上，悬架系统包括垂直弹簧、水平限制器、减震器、保持器和底盘等部件。

这些部分的设计和性能影响着车辆的轻重平衡、转向能力、制动力等。

垂直弹簧是悬架系统中最基本的部分之一。

其主要作用是支持车载负载和路面扭曲。

在一般情况下，垂直弹簧采用钢制线圈弹簧或橡胶制减震器。

水平限制器是悬挂系统中的一种保护设备。

其主要作用是控制车辆在水平和纵向方向上的运动。

减震器是悬架系统的关键部分。

它负责控制车辆在行驶过程中发生的震动。

减震器的作用是将垂直弹簧支持的能量转换成热能。

保持器主要是为了使车辆在转向时保持稳定。

在悬架系统中，保持器往往被视为弹簧与减震器之间的连接。

底盘是整个悬挂系统的核心部分。

它由上下两个零件组成。

下部通常由车身连接杆和悬架机构组成，而上部是用于固定悬架和与车体连接的结构。

底盘的作用是支撑整车负荷和稳定性。

三、悬架系统的优化设计和性能分析方法悬架系统的优化设计和性能分析一直是汽车工业中的重要问题。

优化设计方法的主要目标是减少悬架系统重量和体积，并增加车辆的稳定性和操纵性。

在性能分析方面，主要是采用试验、仿真和计算三种方法，以获得更准确的结果。

试验是最常用的分析方法之一。

它包括车辆实际测试、路试和底盘试验。

这种方法可以测量和分析悬架系统的各种性能参数，例如侧倾角、轮胎接地面、悬架行程、制动力等。

基于ADAMS的悬架系统动力学仿真分析与优化设计一、概述本文以悬架系统为研究对象，运用多体动力学理论和软件，从新车型开发中悬架系统优化选型的角度，对悬架系统进行了运动学动力学仿真，旨在研究悬架系统对整车操纵稳定性和平顺性的影响。

文章提出了建立悬架快速开发系统平台的构想，并以新车型开发中的悬架系统优化选型作为实例进行阐述。

简要介绍了汽车悬架系统的基本组成和设计要求。

概述了多体动力学理论，并介绍了利用ADAMS软件进行运动学、静力学、动力学分析的理论基础。

基于ADAMSCar模块，分别建立了麦弗逊式和双横臂式两种前悬架子系统，多连杆式和拖曳式两种后悬架子系统，以及建立整车模型所需要的转向系、轮胎、横向稳定杆等子系统，根据仿真要求装配不同方案的整车仿真模型。

通过仿真分析，研究了悬架系统在左右车轮上下跳动时的车轮定位参数和制动点头量、加速抬头量的变化规律，以及汽车侧倾运动时悬架刚度、侧倾刚度、侧倾中心高度等侧倾参数的变化规律，从而对前后悬架系统进行初步评估。

1. 悬架系统的重要性及其在车辆动力学中的作用悬架系统是车辆的重要组成部分，对车辆的整体性能有着至关重要的作用。

它负责连接车轮与车身，不仅支撑着车身的重量，还承受着来自路面的各种冲击和振动。

悬架系统的主要功能包括：提供稳定的乘坐舒适性，保持车轮与路面的良好接触，以确保轮胎的附着力，以及控制车辆的姿态和行驶稳定性。

在车辆动力学中，悬架系统扮演着调节和缓冲的角色。

当车辆行驶在不平坦的路面上时，悬架系统通过其内部的弹性元件和阻尼元件，吸收并减少来自路面的冲击和振动，从而保持车身的平稳，提高乘坐的舒适性。

同时，悬架系统还能够根据车辆的行驶状态和路面的变化，自动调节车轮与车身的相对位置，确保车轮始终与路面保持最佳的接触状态，以提供足够的附着力。

悬架系统还对车辆的操控性和稳定性有着直接的影响。

通过合理的悬架设计，可以有效地改善车辆的操控性能，使驾驶员能够更加准确地感受到车辆的行驶状态，从而做出更为精确的操控动作。

4.4.4主销内倾角的优化 (23)4.4.5轮距优化 (23)4.4.6各定位参数同时优化 (24)4.4.6.1前束优化后的图形 (25)4.4.6.2车轮外倾角优化后的图形 (25)4.4.6.3主销后倾角优化后的图形 (25)4.4.6.4主销内倾角优化后的图形 (25)4.4.6.5轮距变化优化后的图形 (26)4.4.6.6各参数优化前后的数值表 (26)4.4.6.7小结 (27)结论 (27)致谢 (27)参考文献 (27)引言汽车悬架是汽车一个非常重要的部件。

汽车悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平顺地行驶。

另外，悬架系统能配合汽车的运动产生适当的反应，当汽车在不同路况作加速、制动、转向等运动时，能提供足够的安全性，保证操纵不失控。

所以，悬架是汽车底盘中最重要、也是汽车改型设计中经常需要进行重新设计的部件。

汽车行驶中路面的不平坦、凸起和凹坑使车身在车轮的垂直作用力下起伏波动，产生振动与冲击；加减速及制动和转弯使车身产生俯仰和侧倾振动。

这些振动与冲击会严重影响车辆的平顺性和操纵稳定性等重要性能。

悬架作为上述各种力和力矩的传动装置，其传递特性能的好坏是影响汽车行驶平顺性和操纵稳定性最重要、最直接的因素。

只有当汽车底盘配备了性能优良的悬架，才会得到整车性能优良的汽车。

悬架按照结构分大体可以分为独立式悬架和非独立式悬架。

非独立悬架具有结构简单、成本低、强度高、保养容易、行车中前轮定位变化小的优点，但由于其舒适性及操纵稳定性都较差，在现代轿车中基本上已不再使用，多用在货车和大客车上。

独立悬架是每一侧的车轮都是单独地通过弹性悬架悬挂在车架或车身下面的。

其优点是：质量轻，减少了车身受到的冲击，并提高了车轮的地面附着力；可用刚度小的较软弹簧，改善汽车的舒适性；可以使发动机位置降低，汽车重心也得到降低，从而提高汽车的行驶稳定性；左右车轮单独跳动，互不相干，能减小车身的倾斜和震动。

车辆悬挂系统的优化设计车辆悬挂系统作为汽车重要的组成部分，直接关系到车辆行驶的平稳性、舒适性和安全性。

优化悬挂系统设计能够提高车辆性能和乘坐体验，本文将围绕车辆悬挂系统的优化设计展开论述。

一、悬挂系统的基本原理与作用车辆悬挂系统通过悬挂弹簧、减震器和悬挂支架等部件，连接车身和车轮，起到支撑和缓冲作用。

悬挂系统能够吸收路面不平，减少车身的颠簸，保证驾乘的舒适性和稳定性。

同时，悬挂系统还能够保护车身、发动机和传动系统等重要部件，延长其使用寿命。

二、悬挂系统的优化设计目标1. 提高车辆的行驶稳定性。

悬挂系统的优化设计需要考虑车辆在高速行驶、转弯、制动等情况下的稳定性，减少侧翻和摇晃。

2. 提升乘坐的舒适性。

通过减震器的优化设计，降低车辆受到的颠簸和震动，提供舒适的驾乘环境。

3. 提高悬挂系统的可靠性和耐久性。

悬挂系统需要在各种复杂的路况下保持良好的工作状况，提升其使用寿命和可靠性。

4. 降低车辆的燃油消耗。

通过优化悬挂系统的设计，减少不必要的能量损耗，提高车辆的燃油利用效率。

三、悬挂系统的优化设计方法1. 材料选择与强度分析。

选用高强度、耐疲劳的材料，同时进行强度分析和优化设计，确保悬挂系统在受力情况下不会发生变形或破裂。

2. 建立悬挂系统的数学模型。

通过建立悬挂系统的数学模型，包括弹簧刚度、减震器参数等，进行仿真分析和优化设计。

3. 减震器的优化设计。

减震器的合理设计能够有效抑制车身的振动，提供更好的驾乘体验。

优化设计减震器的阻尼特性和刚度，以满足车辆不同行驶状态下的需求。

4. 悬挂系统的悬架结构优化。

悬挂系统的悬架结构也会影响整个系统的性能。

通过优化悬挂支架等部件的结构，降低重量，提高刚度和强度，进一步改善悬挂系统的性能。

5. 考虑多种路况和行驶状态。

在悬挂系统的优化设计中，需要考虑不同的路况和行驶状态，如高速行驶、弯道行驶、起步和制动等情况，以确保悬挂系统在各种条件下都能提供最佳的性能和驾乘体验。

汽车底盘悬架系统的动力学建模与优化设计作为汽车底盘中重要的一部分，悬架系统承担着车身支撑以及减震的重要功能。

一个优秀的悬架系统可以提供良好的操控性和驾驶舒适性，对汽车的性能和安全性有着至关重要的影响。

本文将探讨汽车底盘悬架系统的动力学建模与优化设计，旨在提升汽车悬架系统的性能。

一、悬架系统动力学建模悬架系统的动力学建模是优化设计的基础。

动力学建模的目的是描述悬架系统在不同工况下的运动规律和力学特性。

常用的悬架系统动力学模型包括质点模型、弹簧-阻尼-质量模型以及多体动力学模型等。

质点模型是最简单的悬架系统动力学模型，它基于质点运动学和动力学原理来描述悬架系统的运动规律。

质点模型可以用来分析悬架系统的振动特性和悬架与车身的相对运动。

弹簧-阻尼-质量模型是一种常用的悬架系统动力学模型，它把悬架系统看作是由弹簧、减震器和质量单元组成的动力学系统。

这种模型能够更加准确地描述悬架系统的力学特性，包括悬架系统的减震性能和下垂量等。

多体动力学模型是最复杂的悬架系统动力学模型，它考虑了悬架系统的多个部件之间的相互作用。

多体动力学模型可以有效地预测悬架系统在复杂路况下的运动规律和力学响应。

二、悬架系统优化设计基于悬架系统的动力学模型，可以进行悬架系统的优化设计。

悬架系统的优化设计旨在提升汽车的操控性、驾驶舒适性和安全性。

1. 悬架系统刚度与减震器调校悬架系统刚度对汽车的操控性和驾驶舒适性有着重要的影响。

较高的悬架系统刚度可以提高车辆的操控性能，但对驾驶舒适性会产生不利影响。

因此，在悬架系统的优化设计中，需要根据车辆的使用环境和性能要求来选择合适的悬架系统刚度。

减震器是悬架系统中起到减震功能的重要部件。

通过对减震器的调校，可以改善车辆在不同路况下的驾驶舒适性和操控性能。

减震器调校需要考虑悬架系统的刚度、减震器特性以及车辆的动力学特性等因素。

2. 悬架系统动态特性与操控性优化悬架系统的动态特性对车辆的操控性能有着重要的影响。

第1章绪论1.1悬架概况根据导向机构的结构特点，汽车悬架可以分为非独立悬架和独立悬架。

非独立悬架两侧的车轮由一根整体式车桥相连，车轮连同车桥一起通过弹性悬架与车架连接。

特点是当一侧的车轮遇到路面冲击而跳动时，必然导致另一侧车轮在汽车横向平面内摆动。

非独立悬架由于非簧载质量比较大，高速行驶时悬架受到冲击载荷比较大，平顺性较差。

独立悬架的车桥做成断开的，每一侧车轮可以单独通过弹性悬架与车架连接。

结构较非独立悬架复杂，但两侧的车轮单独跳动时互不影响，可以提高乘坐的舒适性和平顺性。

独立悬架使得发动机可放低安装，有利于降低汽车重心，并使结构紧凑。

独立悬架允许前轮有大的跳动空间，有利于转向，便于选择软的弹簧元件使平顺性得到改善。

同时独立悬架非簧载质量小，可提高汽车车轮的附着性。

按照弹性原件的种类，汽车悬架又可以分为钢板弹簧悬架、螺旋弹簧悬架、扭杆弹簧悬架、空气悬架以及油气悬架等。

钢板弹簧又叫叶片弹簧，它是由若干不等长的合金弹簧片叠加在一起组合成一根近似等强度的梁。

钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减。

钢板弹簧本身还兼起导向机构的作用，可不必单设导向装置，使结构简化，并且由于弹簧各片之间摩擦引起一定减振作用。

螺旋弹簧是用弹簧钢钢棒料卷制而成，它们有刚度不变的圆柱形螺旋弹簧和刚度可变的圆锥形螺旋弹簧。

螺旋弹簧大多应用在独立悬架上，尤以前轮独立悬架采用广泛。

由于螺旋弹簧只承受垂直载荷，它用做弹性元件的悬架要加设导向机构和减振器。

它与钢板弹簧相比具有不需润滑，防污性强，占用纵向空间小，弹簧本身质量小的特点，因而现代轿车上广泛采用。

按照作用原理，可以分为被动悬架、半主动悬架和主动悬架[1]。

目前多数汽车上都采用被动悬架，汽车姿态只能被动地取决于路面及行驶状况和汽车的弹性元件，导向机构以及减振器这些机械零件。

半主动悬架根据簧上质量相对车轮的速度响应、加速度响应等反馈信号，按照一定的控制规律调节弹簧的阻尼力或者刚度。

《轮毂电机驱动电动汽车悬架分析与优化》篇一一、引言随着科技的发展，电动汽车逐渐成为现代交通的重要组成部分。

轮毂电机作为一种新型的驱动方式，因其高效、紧凑的结构特点，在电动汽车中得到了广泛应用。

然而，电动汽车的悬架系统对其行驶性能、乘坐舒适性及安全性有着至关重要的影响。

因此，对轮毂电机驱动电动汽车的悬架系统进行分析与优化，具有重要的研究价值。

二、轮毂电机驱动电动汽车悬架系统概述轮毂电机驱动电动汽车的悬架系统主要由弹性元件、减震器、导向机构等部分组成。

其中，弹性元件负责承受和传递垂直载荷，减震器则用于减小路面不平度引起的振动和冲击，导向机构则保证车轮按照设定的轨迹运动。

三、轮毂电机驱动电动汽车悬架系统问题分析1. 振动与噪声问题：由于轮毂电机的特殊性，其驱动系统与悬架系统的耦合性较高，容易产生振动和噪声，影响乘坐舒适性。

2. 悬架性能问题：在复杂的路况下，传统的悬架系统可能无法很好地适应轮毂电机驱动的电动汽车，导致行驶性能和安全性下降。

3. 结构优化问题：现有的悬架系统结构可能存在设计上的不足，如结构笨重、耗能大等，需要进行优化以提升整体性能。

四、轮毂电机驱动电动汽车悬架系统分析方法1. 理论分析：通过建立数学模型，对悬架系统的动力学特性进行分析，了解其工作原理及性能特点。

2. 仿真分析：利用计算机仿真软件，对不同路况下的悬架系统进行仿真分析，预测其性能表现。

3. 实验分析：通过实际道路实验，对理论分析和仿真分析的结果进行验证和修正。

五、轮毂电机驱动电动汽车悬架系统优化策略1. 优化振动与噪声问题：通过改进减震器设计、优化悬挂系统结构等方式，减小振动和噪声的产生。

同时，采用先进的材料和技术，提高悬架系统的刚度和阻尼性能。

2. 提升悬架性能：针对复杂路况，通过优化悬挂系统的参数设置，如弹簧刚度、减震器阻尼等，提高行驶性能和安全性。

同时，采用智能控制技术，实现悬架系统的自动调节和优化。

3. 结构优化：对现有的悬架系统结构进行轻量化设计，降低耗能。

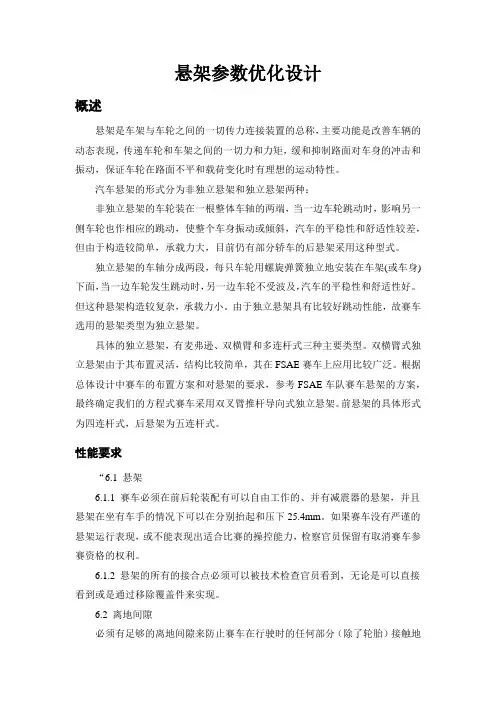

悬架参数优化设计概述悬架是车架与车轮之间的一切传力连接装置的总称，主要功能是改善车辆的动态表现，传递车轮和车架之间的一切力和力矩，缓和抑制路面对车身的冲击和振动，保证车轮在路面不平和载荷变化时有理想的运动特性。

汽车悬架的形式分为非独立悬架和独立悬架两种：非独立悬架的车轮装在一根整体车轴的两端，当一边车轮跳动时，影响另一侧车轮也作相应的跳动，使整个车身振动或倾斜，汽车的平稳性和舒适性较差，但由于构造较简单，承载力大，目前仍有部分轿车的后悬架采用这种型式。

独立悬架的车轴分成两段，每只车轮用螺旋弹簧独立地安装在车架(或车身)下面，当一边车轮发生跳动时，另一边车轮不受波及，汽车的平稳性和舒适性好。

但这种悬架构造较复杂，承载力小。

由于独立悬架具有比较好跳动性能，故赛车选用的悬架类型为独立悬架。

具体的独立悬架，有麦弗逊、双横臂和多连杆式三种主要类型。

双横臂式独立悬架由于其布置灵活，结构比较简单，其在FSAE赛车上应用比较广泛。

根据总体设计中赛车的布置方案和对悬架的要求，参考FSAE车队赛车悬架的方案，最终确定我们的方程式赛车采用双叉臂推杆导向式独立悬架。

前悬架的具体形式为四连杆式，后悬架为五连杆式。

性能要求“6.1 悬架6.1.1 赛车必须在前后轮装配有可以自由工作的、并有减震器的悬架，并且悬架在坐有车手的情况下可以在分别抬起和压下25.4mm。

如果赛车没有严谨的悬架运行表现，或不能表现出适合比赛的操控能力，检察官员保留有取消赛车参赛资格的权利。

6.1.2 悬架的所有的接合点必须可以被技术检查官员看到，无论是可以直接看到或是通过移除覆盖件来实现。

6.2 离地间隙必须有足够的离地间隙来防止赛车在行驶时的任何部分（除了轮胎）接触地面。

并且在乘坐有车手的时候，任何时候在全车底部最小必须有25.4mm（1英寸）的静态离地间隙。

6.3 车轮6.3.1 赛车的轮胎直径必须大于等于203.2mm（8.0英寸）。

6.3.2 任何只使用一个锁紧螺母的轮胎装配系统必须配有一个装置来固定和锁紧螺母和车轮，防止螺母松动。
