综合重合闸资料讲解

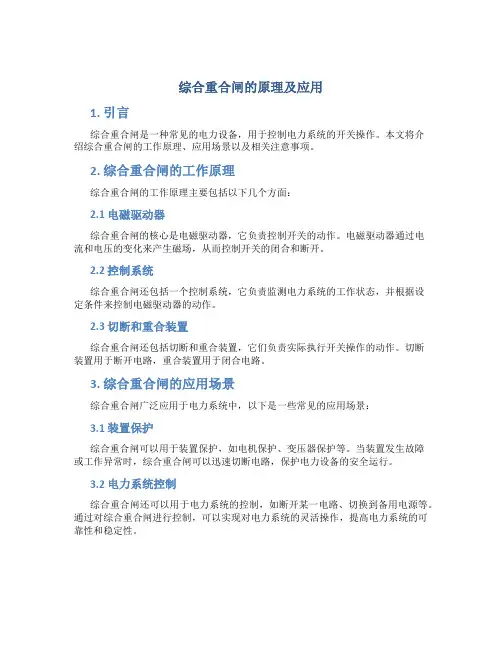

综合重合闸的原理及应用1. 引言综合重合闸是一种常见的电力设备，用于控制电力系统的开关操作。

本文将介绍综合重合闸的工作原理、应用场景以及相关注意事项。

2. 综合重合闸的工作原理综合重合闸的工作原理主要包括以下几个方面：2.1 电磁驱动器综合重合闸的核心是电磁驱动器，它负责控制开关的动作。

电磁驱动器通过电流和电压的变化来产生磁场，从而控制开关的闭合和断开。

2.2 控制系统综合重合闸还包括一个控制系统，它负责监测电力系统的工作状态，并根据设定条件来控制电磁驱动器的动作。

2.3 切断和重合装置综合重合闸还包括切断和重合装置，它们负责实际执行开关操作的动作。

切断装置用于断开电路，重合装置用于闭合电路。

3. 综合重合闸的应用场景综合重合闸广泛应用于电力系统中，以下是一些常见的应用场景：3.1 装置保护综合重合闸可以用于装置保护，如电机保护、变压器保护等。

当装置发生故障或工作异常时，综合重合闸可以迅速切断电路，保护电力设备的安全运行。

3.2 电力系统控制综合重合闸还可以用于电力系统的控制，如断开某一电路、切换到备用电源等。

通过对综合重合闸进行控制，可以实现对电力系统的灵活操作，提高电力系统的可靠性和稳定性。

3.3 智能电网随着智能电网的发展，综合重合闸也得到了广泛的应用。

综合重合闸可以与智能电网的监测系统进行连接，实现对电网的远程监控和控制。

4. 使用综合重合闸的注意事项在使用综合重合闸时，需要注意以下事项：4.1 安全操作在操作综合重合闸时，必须严格按照操作规程进行，确保操作的安全性。

操作人员应该了解综合重合闸的工作原理和操作步骤，并经过相关培训和考核。

4.2 定期检修综合重合闸需要进行定期的检修和维护，以保证其正常工作。

检修过程中，应注意对综合重合闸各部件的检查和清洁，并及时更换损坏的零件。

4.3 防火防爆综合重合闸应避免使用在易燃易爆的环境中，以免发生火灾或爆炸事故。

在安装综合重合闸时，应按照相关标准进行防火、防爆设计。

1、重合闸前加速保护（简称“前加速”）
L1、L2、L3上任一点故障，保护1速断动，跳1DL——>ZCH重合，若成功，恢复正常供电；若不成功，按选择性动作。
优点：快速切出故障，设备少。
缺点：永久性故障，再次切除故障的时间可能很长；装ZCH的DL动作次数多，若DL拒动，将扩大停电范围。
主要用于35KV以下的网络。
根据运行经验，采用1”左右。
2、两侧电源线路的三相重合闸：
除上述要求外，还须考虑时间配合，按最不利情况考虑：本侧先跳，对侧后跳。
动作时限配合示意图
不对应起动方式
保护起动
五、自动重合闸与继电保护的配合
两者关系极为密切，保护可利用重合闸提供的便利条件，加速切出故障，一般有如下两种配合方式：
成功，恢复三相供电。
不成功，允许非全相运行——再次跳故障相不重合。
不允许非全相运行——再次跳三相不重合。
若是相间短路，跳三相不重合。
特点：
1、需装设故障判别元件和故障选相元件：
判别元件一般I0、U0。相间短路无I0、U0，直接三相。接地短路，再由选相元件判别d(1)、d(2.0)。
选相元件：在d(1)时，选出故障相。
2、应考虑潜供电流的影响：
相间电容、相间电感提供潜供电流，使熄弧时间长，所以单相重合闸动作时间一般应比三相重合闸的动作时间长。
3、应考虑非全相运行状态的影响：
此时将出现负序和零序分量的电流和电压，其影响：
（1）I2对发电机的影响：在转子中产生倍频交流分量，产生附加发热。转子中的偶次谐波也将在定子绕组中感应出偶次电动势，与基波叠加，有可能产生危险的高电压，允许长期非全相运行的系统应考虑其影响。

检线路无压母有压 检母无压线有压 检线无压母无压
用途
双电源侧先合侧 单电源受电侧 单侧电源受电侧 先合
检母线无压
检线路无压
1
1 1 1
（四）检相邻线有电流方式
这种重合闸检查条件用在双回线路上。当双回线路中某一回线发生短路 并两端三相跳开时，两侧系统还经过另一回线联系在一起，此时断开的 线路上重合闸只要检查另一回线有电流，从而确认另一回线处于运行状 态，就可以认真满足条件。
输电线路自动重合闸在使用中有如下几种可供选择：三相重合闸方式；单相重 合闸方式；综合重合闸方式和重合闸停用方式。 三相重合闸：对线路上发生的任何故障跳三相（保护功能），重合三相（重合 闸功能），如果重合成功继续运行，如果重合于永久性故障再跳三相，不再重 合。 单相重合闸：对线路上发生的单相接地短路跳单相，重合，如果重合成功继续 运行，如果重合于永久性故障再跳三相，不再重合。 综合重合闸：对线路上发生单相接地短路按单相重合闸方式工作；对于线路上 发生的相间短路按三相重合闸方式工作。
（二）重合闸不检方式
对于不存在同期问题的线路重合闸在三相跳闸后可采用重合闸不检方式。 例如在单侧电源线路上的重合闸，就可采用此方式。这种方式的重合闸， 只要起动以后经过延时就可发合闸命令。
ES

M
N
T
（三）“检线路无压母有压”、“检母无压线有压”、检线无压母无压方式 无压就是电压小于30V，有压就是电压大于40V 检压方式
第六节
一、自动重合闸的作用：
自动重合闸
1、对瞬时性的故障可迅速恢复正常运行，提高了供电可靠性，减少停 电损失 2、对由于继电保护误动、工作人员误碰断路器的操作机构、断路器操 作机构失灵等原因导致的断路器的误跳闸可用自动重合闸补救。 3、提高了系统并列运行的稳定性。重合闸成功以后系统恢复成原先的 网络结构，加大了功角特性中的减速面积有利于系统恢复稳定运行。

图5 潜供电流示意图
由于“潜供电流”的存在，延长了故障点的熄弧时间，为此，超高压线路的综合 重合闸装置的单重时间应考虑潜供电流的影响。所以，单重时间应长一些。潜供电 流的大小与线路长短、电压等级及线路是否有并联电抗器有关，特别是500kV线路， 单重时间的整定应视具体情况而定。 线路发生相间故障跳三相后，由于三相都已断开，感应电流、电容电流均不存在， 因此，故障点的熄弧时间就很短，重合时间不需要很长，只要保证开关三相跳开， 稍加一点裕度即可。 综上所述，重合闸装置的单重和三重时间必须能够分开整定。
线路自动重合闸装置
1.概述 概述 在电力系统的引起的绝缘子表面闪络、大风引起的碰线、通过鸟类以及树枝等物掉落在导线 上引起的短路等，当线路被断路器迅速断开以后，电弧即行熄灭，故障点的绝缘 强度重新恢复，外界物体(如树枝、鸟类等)也被电弧烧掉而消失。此时，如果把断 开的线路断路器再合上，就能够恢复正常的供电，因此，称这类故障是瞬时性故 障。除此之外，也有永久性故障。例如由于线路倒杆、断线、绝缘子击穿或损坏 等引起的故障，在线路被断开之后，它们仍然是存在的。这时，即使再合上电源， 由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。 由于输电线路上的故障具有以上的性质，因此，在线路被断开以后再进行一次合 闸，就能在多数情况下重合成功,从而提高了供电的可靠性和连续性。为此在电力 系统中采用了自动重合闸装置。 在线路上装设重合闸以后，不论是瞬时性故障还是永久性故障都必须完成一次 重合。因此，在重合以后可能成功(指恢复供电不再断开)，也可能不成功（永久性 故障，重合后保护再次动作跳闸，不再重合）。用重合成功的次数与总动作次数 之比来表示重合闸的成功率。根据运行资料的统计，成功率一般在60％～90％之 间。

2.
3. 4. 5. 6.
三、自动重合闸的分类


分类：
目的：1）保证并列运行系统的稳定性；2）尽快恢复瞬时故障元件的 供电，从而自动恢复整个系统的正常运行。
1.
根据重合闸控制的断路器所接通或断开的电力元件不同：线路重合 闸（10kV及以上，广泛采用）、变压器重合闸（后备保护动作时启 动）和母线重合闸（枢纽变电所）；
2.
双侧电源线路三相重合闸的最佳重合时间的概念
最佳重合时刻的条件：最后一次操作完成后，对应最终网络拓扑下 稳定平衡点的系统暂态能量值最小的时刻。
四、自动重合闸与继电保护的配合
1.
两种方式：（1）重合闸前加速保护；（2）重合闸后加速保护 前加速
主要用于35kV以下由发电厂或重要变电所引出的直配线路上，以便 快速切除故障，保证母线电压。 当任何一条线路上发生故障时，第一次都由线路始端保护瞬时无选 择性动作予以切除，重合闸以后保护第二次动作切除故障是有选择性
武汉理工大学自动化学院
唐金锐
tangjinrui@
自动重合闸
一、自动重合闸的作用及对它的基本要求 二、输电线路的三相一次自动重合闸 三、高压输电线路的单相自动重合闸 四、高压输电线路的综合重合闸简介
自动重合闸的作用及对它的基本要求
一、自动重合闸的作用 二、对自动重合闸的基本要求 三、自动重合闸的分类

二、单相自动重合闸的特点

故障相选择元件：电流选相、低电压选相、阻抗选相、相电流差突变 量选相

动作时限：除应满足三相重合闸时的要求（大于故障点灭弧时间、大 于断路器复归时间）外：

1）选相元件与继电保护以不同时限切除故障； 2）潜供电流对灭弧产生的影响：当故障相线路自两侧切除后，由于非故障相与断 开相之间存在有静电（通过电容）和电磁（通过互感）的联系，因此，虽然短路 电流已被切除，但在故障点的弧光通道中，仍然有电流。

12.10.4 线路故障跳闸后，当开关允许遮断故障次 数（220千伏以上分相统计）少于两次时，输变电 设备运维人员、厂站运行值班人员应向管辖调度提 出要求，停用该开关的重合闸。若开关的故障切除 次数已达到规定次数，厂站运行值班人员、输变电 设备运维人员应根据规定向相关调控机构提出运行 建议。 12.18.5.3 线路故障跳闸后，投入无压重合闸的开 关未重合，当判明线路上确实无电压时，可立即强 送一次。


三相重合闸，是指不论在输配电线路上发生单相 短路还是相间短路，继电保护装置均将线路三相 断路器同时跳开，然后启动自动重合闸再同时合 三相断路器的方式。 一般在线路两侧分别为电源与用户，相互联系较 强的线路采用三相重合闸。
优点：

使用三相重合闸时，各种保护的出口回路可以直 接动作于断路器。
缺点：
在每一侧都装设同步检定和无电压检定的继电器利用连片进行切换使两侧断路器工作的条件接近相同即两侧断路器切断故障的次数大致相同避免长期用某一侧断路器切断故障为了尽可能利用自动重合闸所提供的条件以加速切除故障继电保护与之配合时一般采用如下两种方式
安全自动装置 ——自动重合闸
2018.01
目
录
基本介绍 重合闸的基本要求 动作时限选择原则 重合闸启动方式 与继电保护的配合 重合闸分类
重合闸前加速就是当线路上发生故障时，靠近电源
缺点：靠近电源一侧断路器工作条件恶化， 侧的线路保护首先瞬时无选择性地动作跳闸，而后 切除故障次数与合闸次数多，当重合闸拒 动或断路器拒动时，将扩大停电范围；重 借助重合闸来纠正这种非选择性的动作。当重合于 合于永久性故障时，故障切除的时间较长。
永久性故障时，无选择的保护自动解除，保护按各

1）瞬时性故障：在线路被继电保护迅速断开后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消失，此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障为“瞬时性故障”。

（2）永久性故障：在线路被断开以后，故障仍然存在，这时即使再合上电源，由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。

此类故障称为“永久性故障”。

二.基本要求1，在下列情况下，重合闸不应动作：1）由值班人员手动操作或通过遥控装置将断路器断开时；2）手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。

因为在这种情况下，故障是属于永久性的，它可能是由于检修质量不合格、隐患未消除或者保安的接地线忘记拆除等原因所产生，因此再重合一次也不可能成功。

2，除上述条件外，当断路器由继电保护动作或其它原因而跳闸后，重合闸均应动作，使断路器重新合闸。

3，为了能够满足第1、2项所提出的要求，应优先采用由控制开关的位置与断路器位置不对应的原则来起动重合闸，即当控制开关在合闸位置而断路器实际上在断开位置的情况下，使重合闸起动，这样就可以保证不论是任何原因使断路器跳闸以后，都可以进行一次重合。

当用手动操作控制开关使断路器跳闸以后，控制开关与断路器的位置仍然是对应的。

因此，重合闸就不会起动。

4，自动重合闸装置的动作次数应符合预先的规定。

如一次式重合闸就应该只动作一次，当重合于永久性故障而再次跳闸以后，就不应该在动作；对二次式重合闸就应该能够动作两次，当第二次重合于永久性故障而跳闸以后，它不应该再动作。

5，自动重合闸在动作以后，一般应能自动复归，准备好下一次再动作。

但对10KV及以下电压的线路，如当地有值班人员时，为简化重合闸的实现，也可采用手动复归的方式。

采用手动复归的缺点是：当重合闸动作后，在值班人员未及时复归以前，而又一次发生故障时，重合闸将拒绝动作，这在雷雨季节，雷害活动较多的地方尤其可能发生。

这是重合闸闭锁的一个原因，在装有重合闸的线路、变压器，当它们的断路器跳闸后，在下列9种情况下不允许或不能重合闸：(1)手动跳闸。

(2)断路器失灵保护动作跳闸。

(3)远方跳闸。

(4)断路器操作气压下降到允许值以下时跳闸。

(5)重合闸停用时跳闸；(6)重合闸在投运单相重合闸位置，三相跳闸时。

(?)重合于永久性故障又跳闸。

(8)母线保护动作跳闸不允许使用母线重合闸时。

(9)变压器差动、瓦斯保护动作跳阐对。

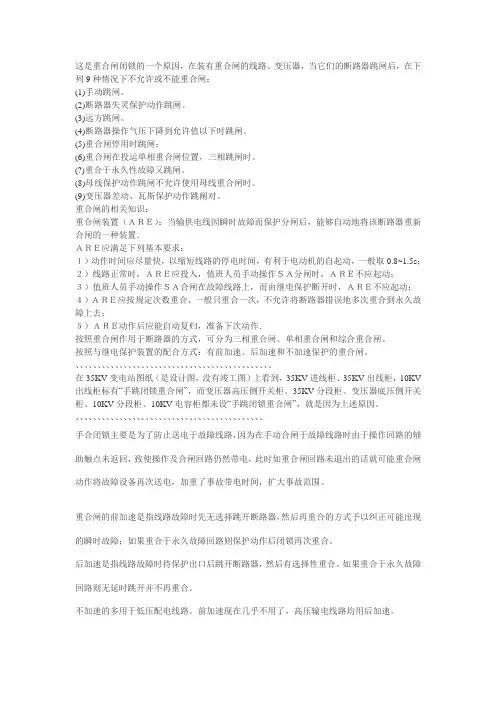

重合闸的相关知识：重合闸装置（ＡＲＥ）：当输供电线因瞬时故障而保护分闸后，能够自动地将该断路器重新合闸的一种装置．ＡＲＥ应满足下列基本要求：１）动作时间应尽量快，以缩短线路的停电时间，有利于电动机的自起动，一般取0.8~1.5s；２）线路正常时，ＡＲＥ应投入，值班人员手动操作ＳＡ分闸时，ＡＲＥ不应起动；３）值班人员手动操作ＳＡ合闸在故障线路上，而由继电保护断开时，ＡＲＥ不应起动；４）ＡＲＥ应按规定次数重合，一般只重合一次，不允许将断路器错误地多次重合到永久故障上去；５）ＡＲＥ动作后应能自动复归，准备下次动作．按照重合闸作用于断路器的方式，可分为三相重合闸、单相重合闸和综合重合闸。

按照与继电保护装置的配合方式：有前加速、后加速和不加速保护的重合闸。

、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、在35KV变电站图纸（是设计图，没有竣工图）上看到，35KV进线柜、35KV出线柜，10KV 出线柜标有“手跳闭锁重合闸”，而变压器高压侧开关柜、35KV分段柜、变压器底压侧开关柜、10KV分段柜、10KV电容柜都未设“手跳闭锁重合闸”，就是因为上述原因。

、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、手合闭锁主要是为了防止送电于故障线路，因为在手动合闸于故障线路时由于操作回路的辅助触点未返回，致使操作及合闸回路仍然带电，此时如重合闸回路未退出的话就可能重合闸动作将故障设备再次送电，加重了事故带电时间，扩大事故范围。

采用自动重合闸ARD后，当重合于永久性故障时，系统将再次受到短路
电流的冲击，可能引起电力系统振荡，继电保护应再次使断路器断开。
可见，断路器在短时间内连续两次切断故障电流，这就恶化了断路器的 工作条件。因此，对油断路器而言，其实际切断的短路容量应比正常的额定
切断容量有所降低。
动作迅速；对自动重合闸的基本要求：
, , t op t op t max t t re t rel t n
式中， top--近故障侧重合闸动作时间；
—远故障侧保护动作时间最大值；
, top max
—远故障侧断路器跳闸时间； tn—近故障侧断路器合闸时间。 tre—消弧及去游离时间； trel——裕度时间，0．1—0．15 s。
3．选相元件
(1)对选相元件的基本要求
●单相接地时，选相元件应可靠选出故障相； ●选相元件的灵敏度和速动性应比保护好；
●选相元件一般不要求区分外部故障，不要求有方向性。
(2)选相元件的基本类型 ●电流选相元件。相电流选相元件的动作电流应按躲线路最大
负荷电流和单相接地时非故障相电流整定。因此，短路电流小时不能采
二、三相自动重合闸
1．单电源线路的三相一次自动重合闸 (1)自动重合闸的构成
三相一次自动重合闸，主要由启动元件1、延时元件2、一次合
闸脉冲元件3和执行元件四部分组成。
1启动元件的作用是在断路器跳闸之后，使重合闸的延时元件启动2， 一般采用控制开关和断路器位置不对应或保护启动等方法；
2 延时元件是为了保证断路器跳开之后，在故障点有足够的去游离时
采用“前加速”的优点：
是能快速切除瞬时性故障，使暂时性故障来不及发展成为永久性 故障，而且使用设备少，只需一套ARD自动重合闸装置，

7
对自动重合闸的基本要求
3. 动作的次数应符合预先的规定 不允许自动重合闸装置任意多次重合，其动作的次数 应符合预先的规定。如一次重合闸就只能重合一次。 当重合于永久性故障而断路器再次跳闸后，就不应再 重合。 4. 动作后应能自动复归 自动重合闸装置成功动作一次后应能自动复归，为下 一次动作做好准备。
. 发生此类故障时，继电保护若能迅速使断路器跳开电 源，故障点的电弧即可熄灭，绝缘强度重新恢复，原 来引起故障的树枝、鸟类等也被电弧烧掉而消失。
. 这时若重新合上断路器，往往能恢复供电。因此常称 这类故障为暂时性故障。
3
自动重合闸的作用
. 对于暂时性故障，自动重合闸能恢复供电，从而可 减少停电时间，提高供电的可靠性。
. 对于永久性故障，除考虑上述时间外，还要考虑重 合到永久故障后断路器内部的油压、气压的恢复以 及绝缘介质绝缘强度的恢复等，保证断路器能够再 次切断短路电流。
. 按以上原则确定的最小时间称为最小合闸时间，实 际使用的重合闸时间必须大于这个时间，根据重合 闸在系统中的主要作用计算确定。
23
单侧电源线路的三相重合闸
4
自动重合闸的作用
. 在输电线路上采用自动重合闸概括起来有以下几方 面的作用： (1) 在输电线路发生暂时性故障时，能迅速恢复供 电，从而能提高供电的可靠性。 (2) 对于双侧电源的输电线路，可以提高系统并列运 行的稳定性。 (3) 在电网的设计与建设过程中，有些情况下由于考 虑重合闸的作用，可以暂缓架设双回线路，以节约 投资。 (4) 可以纠正由于断路器本身机构的问题或继电保护 误动作引起的误跳闸。
21
具有同步检定和无电压检定的重合闸
. 在使用检查线路无电压方式的重合闸一侧，当其断 路器在正常运行情况下，由于某种原因 (如误碰跳闸 机构、保护误动等)而跳闸时，由于对侧并未动作， 因此，线路上有电压，因而就不能实现重合，这是 一个很大的缺陷。

2.工作原理：
（5）利用控制开关手动操作合闸 于故障线路时
在操作控制开关SA手动合闸时， 触点21-23接通，2-4断开，电容C 开始充电，但同时触点25-28接通， 使加速继电器KAT动作。如果线 路故障仍存在，则当手动合上断 路器后，保护装置立即动作，经 加速继电器KAT的动合触点使断 路器加速跳闸。此时电容C由于充 电时间很短，电容C充不到足够的 电压，不足以启动KM，从而保证 了手动合闸到故障线路时，重合 闸装置不动作。
2.工作原理：
（6）重合闸闭锁回路
当闭锁重合闸的装置动作时，如 自动按频率减负荷装置、母线差 动保护动作使断路器跳闸时，不 应该接通重合闸。应将自动重合 闸装置闭锁。为此，可将自动按 频率减负荷装置的出口辅助触点、 母线保护的动作触点与SA的2-4触 点并联，当自动按频率减负荷装 置或母线保护动作时，相应的辅 助触点闭合，电容C通过这闭合了 的触点对R6迅速放电，从而保证 了重合闸装置不动作。
KCF是防跳继电器，用于防止因 KM的触点粘住时引起断路器多 次重合于永久性故障线路。
KAT是后加速保护动作的中间继 电器，它具有瞬时动作延时返回 的触点。 KS是表示重合闸动作的信号继电 器。
SA是手动操作的控制开关。 ST用来投入或退出重合闸装置。
2.工作原理：
（1）输电线路正常运行时
控制开关SA和断路器都处在对 应的合闸状态，断路器的辅助动 断触点QF1断开，动合触点QF2 闭合，KCT线圈失电，其常开触 点KCT1打开。SA的触点13-16 接通， 红灯HR亮平光；SA的触 点21-23接通，ST置“投入”位 置，其触点１-３接通。电容C经 电阻R4充电，充满电需要15～ 25s,电容两端电压等于直流电源 电压，自动重合闸装置处于准备 动作状态。用来监视继电器KM 触点及电压线圈是否完好的信号 灯HL亮。

使用综合重合闸的有关问题及提高重合功率的措施目前各网的220千伏线路广泛采用了综合重合闸，运行以来往往由于重合闸的配置、整定计算、保护相互配合、装置结线、调整试验等方面存在的问题没有得到妥善解决，使重合成功率很低，甚至出现越级跳闸，严重地影响系统的安全运行。

为提高重合成功率，防止保护拒动、误动，特提出如下的要求：一、重合闸方式的选择合理选用重合闸方式，是保证系统安全运行的一个重要方面，由于三相重合闸简单可靠，因此，在采用三相重闸可以满足系统运行实际要求的220千伏线路上，应该尽量采用三相重合方式，当根据系统的具体情况，为了保证系统稳定运行和对用户不间断供电的要求，才采用综合或单相重合闸，例如：1.对重要供电地区或用户供电的单电源的单回线。

2.对测电源的单回联线式。

3.双测电源双回联络线可根据具体条件。

装设三相或综合重合闸。

4.对三回及多回路的环网系统一般应该选用三相重合闸，只有经过系统稳定计算确有需要时，才考虑采用综合重合闸。

为了防止环网系统采用三相重合闸后，在某些特定的运行方式下可能出现不允许的非同期重合情况，可在这些三相重合闸中适当配备检查本线路两侧同期的装置。

二、对现有综合重合闸装置的回路结线的基本要求综合重合闸装置的回路结线原则，除应满足三相重合闸的一般要求外(如一次重合，与开关操作机构相适应等)尚应满足如下要求：1.选相元件能正确选相，应保证单相故障只跳故障相，单相重合，多相故障跳三相。

若使用综合重合方式，其重合时间应自最后跳闸的一相开始计算。

当选相跳闸回路拒绝动作时，装置应以尽可能短的时间跳开三相。

2.不论选用单相、三相、综合或停用重合闸的方式，必须保证在各种情况下，该重合时必须重合，不该重合时，不允许误重合。

3.后加速要有判别线路全相运行的回路，保证重合于永久性故障时能快速切除故障，而重合于故障已消失的线路上时，不致因保护装置返回慢或系统的暂态过程而错误跳闸。

后加速回路最好在重合闸整组复归后始退出工作，允许在此期间内相邻线路故障时的无选择动作。

重合闸基本原理讲义学习内容：一、介绍在电力系统中，输电线路是发生故障最多的元件，因此，如何提高输电线路工作的可靠性，对电力系统的安全运行具有重大意义。

输电线路故障的性质，大多数属瞬时性故障，约占总故障次数的80%~90%以上，这些瞬时性故障多数由雷电引起的绝缘子表面闪络、线路对树枝放电、大风引起的碰线、鸟害和树枝等物掉落在导线上以及绝缘子表面污染等原因引起，这些故障被继电保护动作断开断路器后，故障点去游离，电弧熄灭，绝缘强度恢复，故障自行消除。

此时，如把输电线路的断路器合上，就能恢复供电，从而减少停电时间，提高供电可靠性。

当然，输电线路也有少数由线路倒杆、短线、绝缘子击穿或损坏等原因引起的永久性故障，在线路被断开之后，这些故障仍然存在。

此时，如把线路断路器合上，线路还要被继电保护动作断路器再次断开。

由输电线路故障的性质可以看出，线路被断开之后再进行一次重合，其成功的可能性是相当大的，这种合闸固然可以由我们手动进行，但由于停电时间长，效果并不十分显著。

为此，采用自动重合闸装置将被切除的线路重新投入运行，来代替我们的手动合闸。

线路上装设重合闸后，重合闸本身不能判断故障是否属瞬时性，因此，如果故障是瞬时性的，则重合闸能成功；如果故障是永久性的，则重合后由继电保护再次动作断路器跳闸，重合不成功。

运行实践表明，线路重合闸的动作成功率约在60%~90%之间。

可见，采用自动重合闸的效益很可观。

在输电线路上采用自动重合闸后，不仅提高了供电可靠性，而且可提高系统并列运行的稳定性和线路输送容量，还可以纠正断路器本身机构不良、继电保护误动以及误碰引起的误跳闸。

由于自动重合闸本身费用低，工作可靠，作用大，故在电力系统中获得广泛应用。

但是，采用自动重合闸后，对电力系统也带来某些不利影响，如重合于永久性故障时，系统将再次受到短路电流的冲击可能引起系统振荡；同时使断路器工作条件恶化。

输电线路的重合闸，常可以分为单相重合闸、三相重合闸及综合重合闸；或者分为一次动作的重合闸和两次动作的重合闸；还可以分为单侧电源重合闸和双侧电源重合闸。

采用后加速保护的缺点是： 1）首次故障的切除可能带有时限，故障切除较慢， 影响自动重合闸的成功率。 2）重合闸后加速要求每条线路的断路器均应设 ARC，与前加速保护相比就较复杂一些，投资也较 大。
第五节 输电线路的综合自动重合闸
把单相重合闸和三相重合闸综合在一起考虑，即 当发生单相接地短路时，采用单相重合闸方式； 当发生相间短路时，采用三相重合闸方式。综合 这两种重合闸方式的装置，称为综合重合闸装置。
故障相别
dI AB
＋
dI BC
－
dI CA
＋
A
单相接地
B
C
＋
－
＋
＋－Leabharlann ＋AB 两相短路或两相短路接地 BC CA
＋ ＋ ＋
＋ ＋ ＋
＋ ＋ ＋
三相短路
ABC
＋
＋
＋
2、应考虑潜供电流对单相重合闸的影响
图3-9 C相单相接地时，潜供电流的示意图
当发生单相接地故障时，故障相自两侧断开后， 这时，短路电流虽然已被切断，但在故障点的弧 光通道中，仍然以下三种电流（潜供电流）：
3）阻抗选相元件。阻抗选相元件用三个低阻抗继 电器分别接于三个相电压和经过零序补偿的相电 流上，采用带零序电流补偿的接线，即三个低阻 抗继电器接入的电压、电流分别为：
4）相电流差突变量选相元件。相电流差突变量选相 元件是根据两相电流之差构成的三个选相元件，当 线路发生故障时，故障相电流在故障瞬间几乎是突 然变化的，因此有故障相电流输入的那个选相元件 动作，无故障相电流输入的选相元件不动。
一、综合重合闸的重合闸方式 1）综合重合闸方式。线路上发生单相接地故障时， 故障相跳开，实行单相自动重合闸，当重合到永 久性单相故障时，若不允许长期非全相运行，则 应断开三相并不再进行自动重合；若允许长期非 全相运行，保护第二次动作跳开故障相，实行非 全相运行。当线路上发生相间短路故障时，三相 断路器都跳开，实行三相自动重合闸，当重合到 永久性相间故障时，断开三相并不再进行自动重 合。
