汽车发动机悬置系统分析、布置方法、设计流程及悬置软垫的设计汽车发动机悬置系统分析、布置方法、设计流程及悬置软垫的设计悬置系统:发动机本身是一个内在的振动源，同时也受到来自外部的各种振动干扰。
引起零部件的损坏和乘坐的不舒适等。
所以设置悬置系统，把发动机传递到支承系统的振动减小到最低限度。
成功地控制振动，主要取决于悬置系统的结构型式、几何位置及悬置软垫的结构、刚度和阻尼等特性。
确定—个合理的悬置系统是一件相当复杂的工作，它要满足—系列静态及动态的性能要求，同时又受到各种条件的约束，这些大大增加了设计的难度。
一般来讲对发动机悬置系统有如下要求。
① 能在所有工况下承受动、静载荷，并使发功机总成在所有方向上的位移处于可接受的范围内，不与底盘上的其他零部件发生干涉。
同时在发动机大修前，不出现零部件损坏。
② 能充分地隔离由发动机产生的振动向车架及驾驶室的传递，降低振动噪声。
③ 能充分地隔离由于路面不平产生的通过悬置而传向发动机的振动，降低振动噪声。
④ 保证发动机机体与飞轮壳的连接面弯矩不超过发动机厂家的允许值。
悬置系统的激振源:作用于发动机悬置系统的激振源主要如下：① 发动机起动及熄火停转时的摇动；② 怠速运转时的抖动；③ 发动机高速运转时的振动；④ 路面冲击所引起的车体振动；⑤ 大转矩时的摇动；⑥ 汽车起步或变速时转矩变化所引起的冲击；⑦ 过大错位所引起的干涉和破损。
作用在发动机悬置上的振动频率十分广泛。
按振动频率可以把振动分为高频振动和低频振动。
频率低于30Hz的低频振动源如下：① 发动机低速运转时的转矩波动；② 在发动机低速运转时由于惯性力及其力偶使动力总成产生的振动；③ 轮胎旋转时由于轮胎动平衡不好使车身产生的振动；④ 路面不平使车身产生的振动；⑤ 由于传动系的联轴器工作不佳产生附加力偶和推力，使动力装置产生的振动。
频率高于30Hz的高频振动源如下：① 在发动机高速运转时，由于惯性力及其力偶使动力总成产生的振动；② 变速时产生的振动；③ 燃烧压力脉动使机体产生的振动；④ 发动机配气机构产生的振动；⑤ 曲轴的弯曲振动和扭振；⑥ 动力总成的弯曲振动和扭振；⑦ 传动轴不平衡产生的振动。
悬架系统开发流程---布置部分目标设定BENCHMARK在此主要是分析竞争车型的底盘布置。
底盘布置首先要确定出轮胎、悬架形式、转向系统、发动机、传动轴、油箱、地板、前纵梁结构(满足碰撞)等，因为这些重要的参数，如轮胎型号、悬架尺寸、发动机布置、驱动形式、燃油种类等在开发过程中要尽可能早地确定下来。
在此基础上，线束、管路、减振器、发动机悬置等才能继续下去悬架选择对各种后悬架结构型式进行优缺点比较，包括对后部轮罩间空间尺寸的分析比较，进行后悬架结构的选择。
常见的后悬架结构型式有：扭转梁式、拖曳臂式、多连杆式。
扭转梁式悬架优点：1.与车身连接简单，易于装配。
2.结构简单，部件少，易分装。
3.垂直方向尺寸紧凑。
4.底板平整，有利于油箱和后备胎的布置。
5.汽车侧倾时，除扭转梁外，有的纵臂也会产生扭转变形，起到横向稳定作用，若还需更大的悬架侧倾角刚度，还可布置横向稳定杆。
6.两侧车轮运转不均衡时外倾具有良好的回复作用。
7.在车身摇摆时具有较好的前束控制能力。
8.车轮运动特性比较好，操纵稳定性很好，尤其是在平整的道路情况下。
9.通过障碍的轴距具有相当好的加大能力，通过性好。
10.如果采用连续焊接的话，强度较好。
缺点：1.对横向扭转梁和纵向拖臂的连续焊接质量要求较高。
2.不能很好地协调轮迹。
3.整车动态性能对轴荷从空载到满载的变化比较敏感。
4.但这种悬架在侧向力作用时，呈过度转向趋势。
另外，扭转梁因强度关系，允许承受的载荷受到限制。
扭转梁式悬架结构简单、成本低，在一些前置前驱汽车的后悬架上应用较多。
拖曳臂式悬架优点：1.Y轴和X轴方向尺寸紧凑，非常有利于后乘舱（尤其是轮罩间宽度尺寸较大）和下底板备胎与油箱的布置。
2.与车身的连接简单，易于装配。
3.结构简单，零件少且易于分装；4.由于没有衬套，滞后作用小。
5.可考虑后驱。
缺点：1.由于沿着控制臂相对车身转轴方向控制臂较大的长宽比，侧向力对前束将产生不利的影响。
2.车身摇摆（body roll）对外倾产生不利影响；（适当的控制臂转轴有可能改善3.调校很困难，因为所有的几何参数以与相关变量都是相关联的。

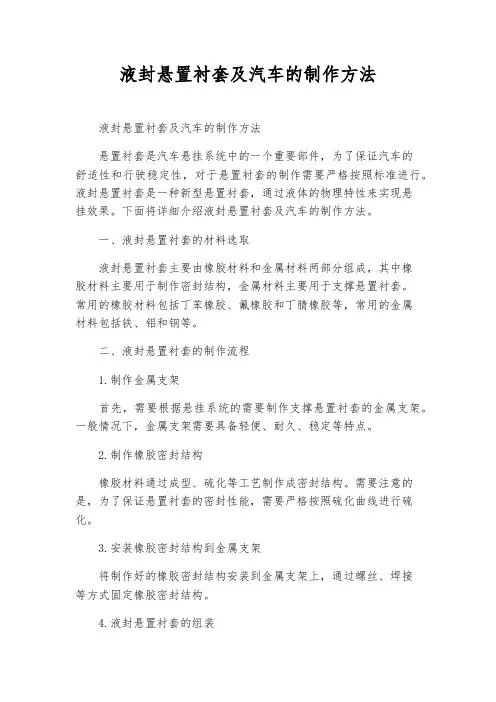

液封悬置衬套及汽车的制作方法液封悬置衬套及汽车的制作方法悬置衬套是汽车悬挂系统中的一个重要部件，为了保证汽车的舒适性和行驶稳定性，对于悬置衬套的制作需要严格按照标准进行。
液封悬置衬套是一种新型悬置衬套，通过液体的物理特性来实现悬挂效果。
下面将详细介绍液封悬置衬套及汽车的制作方法。
一、液封悬置衬套的材料选取液封悬置衬套主要由橡胶材料和金属材料两部分组成，其中橡胶材料主要用于制作密封结构，金属材料主要用于支撑悬置衬套。
常用的橡胶材料包括丁苯橡胶、氟橡胶和丁腈橡胶等，常用的金属材料包括铁、铝和钢等。
二、液封悬置衬套的制作流程1.制作金属支架首先，需要根据悬挂系统的需要制作支撑悬置衬套的金属支架。
一般情况下，金属支架需要具备轻便、耐久、稳定等特点。
2.制作橡胶密封结构橡胶材料通过成型、硫化等工艺制作成密封结构。
需要注意的是，为了保证悬置衬套的密封性能，需要严格按照硫化曲线进行硫化。
3.安装橡胶密封结构到金属支架将制作好的橡胶密封结构安装到金属支架上，通过螺丝、焊接等方式固定橡胶密封结构。
4.液封悬置衬套的组装将制作好的液封悬置衬套组装到汽车悬挂系统上。
需要注意的是，液封悬置衬套在汽车运行过程中需要承受大的载荷，因此需要经过严格的试验和测试来验证其性能。
三、液封悬置衬套的优势相比于传统的悬置衬套，液封悬置衬套有以下几个优势：1.液封悬置衬套的悬挂效果更好。
液封悬置衬套中的液体可以对路面的震动进行吸收，从而提高汽车的行驶稳定性和舒适性。
2.液封悬置衬套的使用寿命更长。
由于液封悬置衬套中橡胶密封结构与液体隔离，因此悬置衬套的使用寿命更长。
3.液封悬置衬套的性能更稳定。
液封悬置衬套中的液体稳定性高，不容易泄漏，从而保证液封悬置衬套的稳定性能。
综上所述，液封悬置衬套是汽车悬挂系统中重要的组成部分，其制作需要严格按照标准进行。
相比于传统的悬置衬套，液封悬置衬套具有更好的悬挂效果、更长的使用寿命以及更稳定的性能，值得大家关注和使用。
商用车驾驶室全浮悬置系统正向开发流程研究黄德惠;李胜;李栋;张凯;向建东;王锋【摘要】基于动力学和有限元的方法,研究驾驶室全浮悬置系统正向开发流程.一方面,建立动力学模型,采用参数辨识的方法,设计性能参数;另一方面,利用中心点位移输入法,拟合可靠性试验场路谱,作为动力学模型输入,计算载荷谱,分析悬置支架的可靠性.台架扫频的模态测试和道路试验结果表明,动力学模型是准确的,开发流程是可行的.按照这套流程开发的悬置系统,既满足设计目标,又提高了设计效率和降低了开发费用.【期刊名称】《汽车工程》【年(卷),期】2016(038)010【总页数】5页(P1227-1231)【关键词】商用车驾驶室;全浮式悬置;参数辨识;中心点位移;模态测试【作者】黄德惠;李胜;李栋;张凯;向建东;王锋【作者单位】一汽解放青岛汽车有限公司,青岛266043;一汽解放青岛汽车有限公司,青岛266043;一汽解放青岛汽车有限公司,青岛266043;一汽解放青岛汽车有限公司,青岛266043;一汽解放青岛汽车有限公司,青岛266043;一汽解放青岛汽车有限公司,青岛266043【正文语种】中文驾驶室悬置系统是商用车多级隔振系统之一，其性能好坏直接影响整车的NVH性能。
商用车驾驶室悬置系统主要分为固定、半浮和全浮3种结构。
早在2001年，文献[1]中提出一种4点空气气囊全浮驾驶室悬置系统，而如今，中重型商用车大部分配置全浮驾驶室悬置系统。
因此研究一套开发流程来指导设计全浮驾驶室悬置，具有重要的意义。
目前关于全浮驾驶室悬置系统的研究文献较多，文献[2]中主要在现有车型结构上，提出了参数控制和DMU校核，并引入碰撞模拟分析技术，减少后期改进工作，缩短了开发周期。
文献[3]中简单介绍了悬置的开发流程，而更多是利用ADAMS，研究驾驶室的刚、柔不同模型区别。
文献[4]中研究了关于驾驶室悬置系统台架可靠性验证技术。
还有一些研究是采用不同方法对驾驶室悬置系统隔振性能优化[5-6]。
动力总成悬置的产品结构和开发流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!动力总成悬置系统是汽车工程中的重要组成部分，负责连接动力总成（如发动机或电动机）与车体或副车架，旨在吸收和隔离动力总成产生的振动，提高车辆的行驶平顺性和NVH（噪声、振动与声振粗糙度）性能。

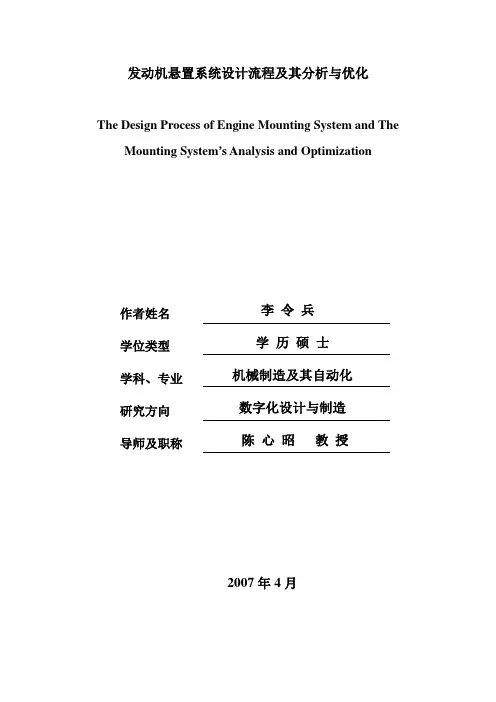

发动机悬置系统设计流程及其分析与优化The Design Process of Engine Mounting System and The Mounting System’s Analysis and Optimization作者姓名学位类型学科、专业研究方向导师及职称机械制造及其自动化李令兵学历硕士数字化设计与制造陈心昭教授2007年4月合肥工业大学本论文经答辩委员会全体委员审查，确认符合合肥工业大学硕士学位论文质量要求。
