目录一、压力管道设计基本规定 ............ 错误!未定义书签。
二、压力管道设计、安装、检验相关标准、规范错误!未定义书签。
三、压力管道图样绘制规定 ............ 错误!未定义书签。
四、压力管道设计文件编制规定 ........ 错误!未定义书签。
五、压力管道设计基础数据采集规定..... 错误!未定义书签。
六、压力管道布置规定 ................ 错误!未定义书签。
七、压力管道材料选用规定 ............ 错误!未定义书签。
八、压力管道元件选用规定 ............ 错误!未定义书签。
九、压力管道支吊架设计规定 .......... 错误!未定义书签。
十、压力管道强度计算规定 ............ 错误!未定义书签。
十一、压力管道应力分析规定 .......... 错误!未定义书签。
十二、压力管道防腐、隔热规定 ........ 错误!未定义书签。
十三、压力管道其他规定 .............. 错误!未定义书签。
一、压力管道设计基本规定总则1.1.1 本规定根据国务院《特种设备安全监察条例》、国家质量监督检验检疫总局TSGR1001-2008《压力容器压力管道设计许可规则》制定。
1.1.2 本规定适用于公称压力小于或等于42MPa的工业金属压力管道及非金属衬里的工业金属压力管道的设计。
非压力管道的设计可参照本规定执行。
1.1.3 本规定不适用于GB/《压力管道规范工业管道》第1部分：总则第条规定的管道范围。
1.1.4 压力管道，是指最高工作压力大于或等于（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
压力管道类别、级别划分1.2.1 GA类（长输管道）长输（油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
压力管道设计技术规定 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998目录一、压力管道设计基本规定总则本规定根据国务院《特种设备安全监察条例》、国家质量监督检验检疫总局TSGR1001-2008《压力容器压力管道设计许可规则》制定。
本规定适用于公称压力小于或等于42MPa的工业金属压力管道及非金属衬里的工业金属压力管道的设计。
非压力管道的设计可参照本规定执行。
本规定不适用于GB/《压力管道规范工业管道》第1部分：总则第条规定的管道范围。
压力管道，是指最高工作压力大于或等于（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
压力管道类别、级别划分GA类（长输管道）长输（油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
GA1级：符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力大于的长输管道。
（2）输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度）大于或者等于200km的长输管道。
GA2级：GA1级以外的长输（油气）管道为GA2级。
GB类（公用管道）公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
GB1级：城镇燃气管道。
GB2级：城镇热力管道。
GC类（工业管道）工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
GC1级：符合下列条件之一的工业管道为GC1级：（1）输送GB5044-85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道。
2016压力管道学习压力管道定义：利用一定的压力用于输送气体或液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。
公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。
其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。
1.压力条件：最高工作压力大于等于0.1MPa（表压）；2.尺寸条件：公称直径大于50mm的管道（公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外）。
3.介质条件（满足其中之一）：●气体介质；●液化气体介质；●蒸汽介质；●可燃易爆介质；●毒性介质；●腐蚀性介质；●最高工作温度高于等于标准沸点的液体（如，温度≥100℃的水）压力管道类别：1.GA类（长输管道）（所有电厂专业几乎没有）2.GB类（公用管道）GB1级城镇燃气管道GB2级城镇热力管道3.GC类（工业管道）（热机专业没有）GC1（1）级—毒性GC1（2）级—可燃性GC1（3）级—介质压力大于或等于10.0MPa；设计压力大于或者等于4.0MPa，且设计温度大于或者等于400℃的管道。
-----高压给水GC3级----输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa ，并且设计温度大于-20℃但是小于185℃的管道。
----压缩空气GC2级--—除GC3外，介质毒性、火灾危险性（可燃性）、设计压力和设计温度小于GC1级管道。
----凝结水4.GD类GD1类----设计压力大于等于6.3MPa，或者设计温度大于等于400℃的管道。
GD2类----设计压力小于6.3MPa，且设计温度小于400℃的管道。

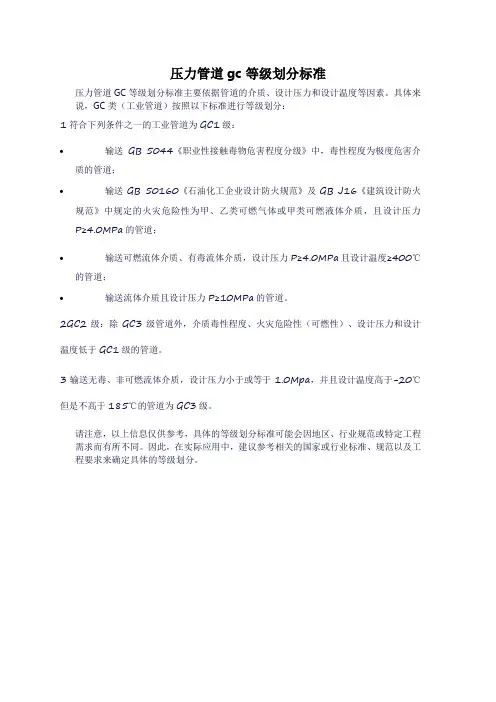

压力管道gc等级划分标准
压力管道GC等级划分标准主要依据管道的介质、设计压力和设计温度等因素。
具体来说，GC类（工业管道）按照以下标准进行等级划分：
1符合下列条件之一的工业管道为GC1级：
•输送GB 5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；
•输送GB 50160《石油化工企业设计防火规范》及GB J16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质，且设计压力P≥4.0MPa的管道；
•输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400℃的管道；
•输送流体介质且设计压力P≥10MPa的管道。
2GC2级：除GC3级管道外，介质毒性程度、火灾危险性（可燃性）、设计压力和设计温度低于GC1级的管道。
3输送无毒、非可燃流体介质，设计压力小于或等于1.0Mpa，并且设计温度高于-20℃但是不高于185℃的管道为GC3级。
请注意，以上信息仅供参考，具体的等级划分标准可能会因地区、行业规范或特定工程需求而有所不同。
因此，在实际应用中，建议参考相关的国家或行业标准、规范以及工程要求来确定具体的等级划分。

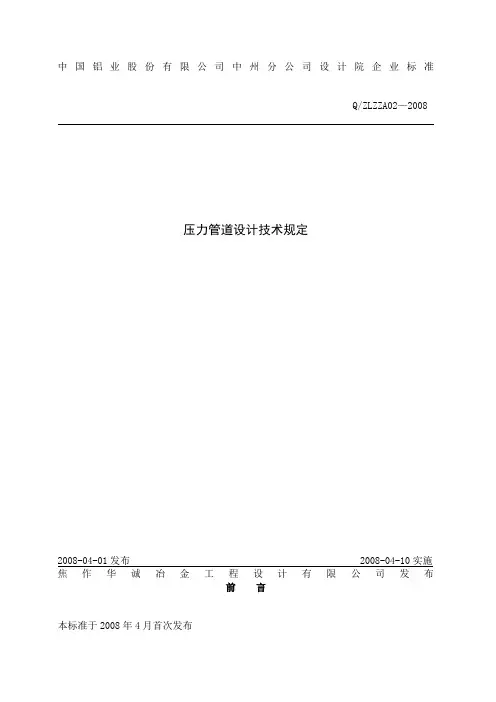

中国铝业股份有限公司中州分公司设计院企业标准 Q/ZLZZA02—2008压力管道设计技术规定2008-04-01发布 2008-04-10实施焦作华诚冶金工程设计有限公司发布前言本标准于2008年4月首次发布本标准由中国铝业股份有限公司中州分公司设计院标准化工作委员会提出本标准起草单位：焦作华诚冶金工程设计有限公司本标准主要起草人：本标准审定人：本标准批准人：目录1.范围2.压力管道设计技术管理总则3.管径选择的一般原则4.管道敷设原则5.管道材料和主要附件选择6.应力计算7.固定支架压力管道设计技术规定1.范围本标准规定了中州分公司设计院压力管道设计技术的工作要求。
本标准适应于中州分公司设计院设计资质范围内各类压力管道设计技术工作的管理。
2.压力管道设计技术管理总则为贯彻劳动部颁布的《压力管道安全管理与监察规定》（劳动部发[1996]140号），《压力容器压力管道设计单位资格许可与管理规则》（国质检锅[2002]235号）以及有关国家标准，加强我公司压力管道设计的管理，确保设计质量，特制订本规定。
本规定中凡与国家有关法规、标准不一致的，均以国家法规、标准为准。
本规定所包含的压力管道为：本公司所设计压力管道包括《压力容器压力管道设计许可规则》（TSG R1001-2008）中规定的GC2。
详述如下：GC2：（1）输送GB20160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力<的管道。
（2）输送可燃流体介质有毒流体介质设计压力P<且设计温度大于等于400的管道。
（3）输送非可燃流体介质无毒液体介质设计压力P<10MPa且设计温度大于等于400的管道。
（4）输送液体介质设计压力P<且设计温度400的管道。
本规定不适用下列情况：（1）设备本体管道。
（2）军事装备、核设施、航空航天器、铁路机车、海上设施、船舶以及煤矿矿井使用的管道。

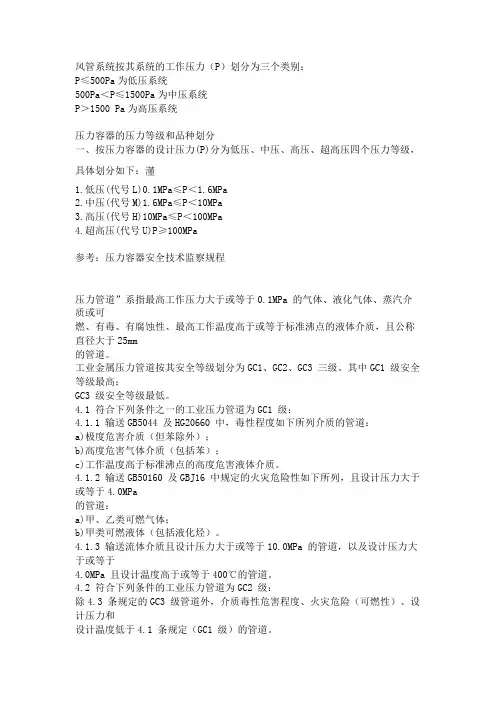

风管系统按其系统的工作压力（P）划分为三个类别：P≤500Pa为低压系统500Pa＜P≤1500Pa为中压系统P＞1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级，具体划分如下：1.低压(代号L)0.1MPa≤P＜1.6MPa2.中压(代号M)1.6MPa≤P＜10MPa3.高压(代号H)10MPa≤P＜100MPa4.超高压(代号U)P≥100MPa参考：压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。
工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高；GC3 级安全等级最低。
4.1 符合下列条件之一的工业压力管道为GC1 级：4.1.1 输送GB5044 及HG20660 中，毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质。
4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa的管道：a)甲、乙类可燃气体；b)甲类可燃液体（包括液化烃）。
4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道，以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。
4.2 符合下列条件的工业压力管道为GC2 级：除4.3 条规定的GC3 级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于4.1 条规定（GC1 级）的管道。
4.3 符合下列条件的工业压力管道为GC3 级：输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。
2016压力管道学习压力管道定义：利用一定的压力用于输送气体或液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。
公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。
其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。
1.压力条件：最高工作压力大于等于0.1MPa（表压）；2.尺寸条件：公称直径大于50mm的管道（公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外）。
3.介质条件（满足其中之一）：●气体介质；●液化气体介质；●蒸汽介质；●可燃易爆介质；●毒性介质；●腐蚀性介质；●最高工作温度高于等于标准沸点的液体（如，温度≥100℃的水）压力管道类别：1.GA类（长输管道）（所有电厂专业几乎没有）2.GB类（公用管道）GB1级城镇燃气管道GB2级城镇热力管道3.GC类（工业管道）（热机专业没有）GC1（1）级—毒性GC1（2）级—可燃性GC1（3）级—介质压力大于或等于10.0MPa；设计压力大于或者等于4.0MPa，且设计温度大于或者等于400℃的管道。
-----高压给水GC3级----输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa ，并且设计温度大于-20℃但是小于185℃的管道。
----压缩空气GC2级--—除GC3外，介质毒性、火灾危险性（可燃性）、设计压力和设计温度小于GC1级管道。
----凝结水4.GD类GD1类----设计压力大于等于6.3MPa，或者设计温度大于等于400℃的管道。
GD2类----设计压力小于6.3MPa，且设计温度小于400℃的管道。
