压力管道设计概述分析

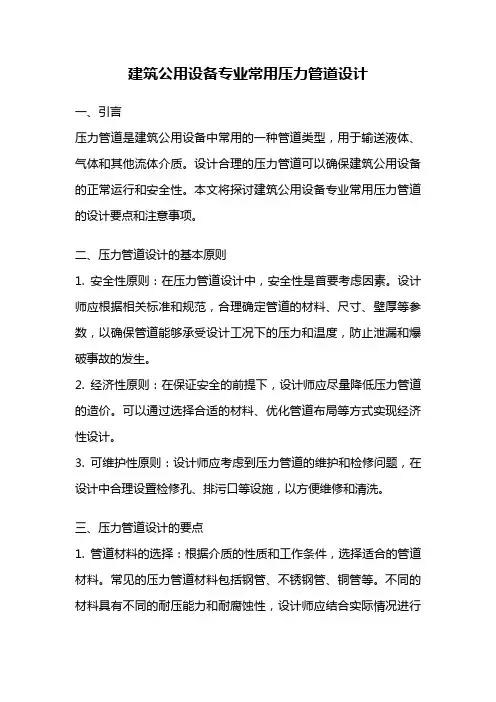

建筑公用设备专业常用压力管道设计一、引言压力管道是建筑公用设备中常用的一种管道类型，用于输送液体、气体和其他流体介质。

设计合理的压力管道可以确保建筑公用设备的正常运行和安全性。

本文将探讨建筑公用设备专业常用压力管道的设计要点和注意事项。

二、压力管道设计的基本原则1. 安全性原则：在压力管道设计中，安全性是首要考虑因素。

设计师应根据相关标准和规范，合理确定管道的材料、尺寸、壁厚等参数，以确保管道能够承受设计工况下的压力和温度，防止泄漏和爆破事故的发生。

2. 经济性原则：在保证安全的前提下，设计师应尽量降低压力管道的造价。

可以通过选择合适的材料、优化管道布局等方式实现经济性设计。

3. 可维护性原则：设计师应考虑到压力管道的维护和检修问题，在设计中合理设置检修孔、排污口等设施，以方便维修和清洗。

三、压力管道设计的要点1. 管道材料的选择：根据介质的性质和工作条件，选择适合的管道材料。

常见的压力管道材料包括钢管、不锈钢管、铜管等。

不同的材料具有不同的耐压能力和耐腐蚀性，设计师应结合实际情况进行选择。

2. 管道尺寸的确定：根据压力、流量和介质的特性，合理确定管道的直径和壁厚。

通常情况下，高压大流量的管道直径较大，壁厚较厚，而低压小流量的管道直径较小，壁厚较薄。

3. 管道布局设计：管道布局应考虑到整体工艺流程和设备布置。

设计师应尽量缩短管道长度，减少阻力和压力损失。

此外，还应避免管道交叉和弯曲，以便于维护和检修。

4. 支架和固定件的设计：为了确保管道的稳定性和安全性，设计师应合理设计支架和固定件。

支架应能够承受管道的重量和工作压力，并具有一定的刚度和稳定性。

5. 泄漏和爆破防护措施：设计师应考虑到可能发生的泄漏和爆破情况，设置相应的防护措施，如安全阀、泄漏报警装置等，以确保人员和设备的安全。

6. 管道标识和记录：设计师应在管道上设置清晰的标识，标明管道的用途、流体介质、设计压力等信息。

此外，还应对管道的设计、施工和检验等过程进行记录，以备后期维护和管理。

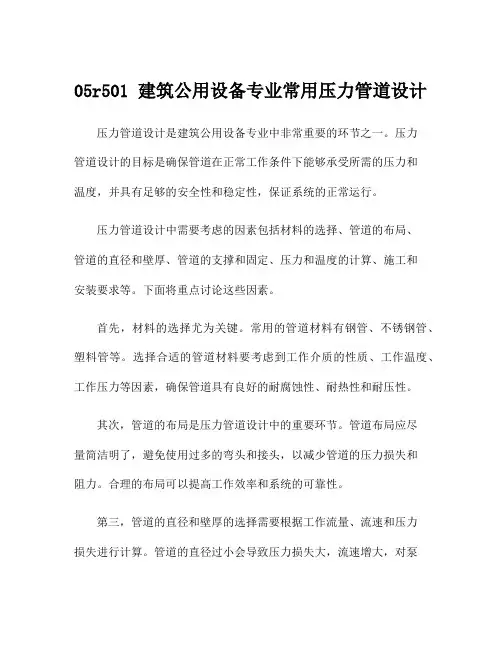

05r501 建筑公用设备专业常用压力管道设计压力管道设计是建筑公用设备专业中非常重要的环节之一。

压力管道设计的目标是确保管道在正常工作条件下能够承受所需的压力和温度，并具有足够的安全性和稳定性，保证系统的正常运行。

压力管道设计中需要考虑的因素包括材料的选择、管道的布局、管道的直径和壁厚、管道的支撑和固定、压力和温度的计算、施工和安装要求等。

下面将重点讨论这些因素。

首先，材料的选择尤为关键。

常用的管道材料有钢管、不锈钢管、塑料管等。

选择合适的管道材料要考虑到工作介质的性质、工作温度、工作压力等因素，确保管道具有良好的耐腐蚀性、耐热性和耐压性。

其次，管道的布局是压力管道设计中的重要环节。

管道布局应尽量简洁明了，避免使用过多的弯头和接头，以减少管道的压力损失和阻力。

合理的布局可以提高工作效率和系统的可靠性。

第三，管道的直径和壁厚的选择需要根据工作流量、流速和压力损失进行计算。

管道的直径过小会导致压力损失大，流速增大，对泵的选择和管道的支撑等也会造成一定的困难；而管道的直径过大会增加工程造价，对支撑和固定等也提出较高的要求。

第四，管道的支撑和固定是确保管道稳定性的关键。

管道的支撑和固定应根据设计规范要求进行，以确保管道在正常工作条件下不会发生振动和变形。

最后，压力和温度的计算以及施工和安装要求也是压力管道设计中需要重点考虑的因素。

压力和温度的计算是确定管道能否承受工作条件所需的关键参数。

施工和安装要求包括管道的连接方式、焊接或螺纹连接的具体要求、管道的绝缘等。

综上所述，压力管道设计是建筑公用设备专业中非常重要的一环。

良好的压力管道设计能够保证管道系统的稳定运行，提高工作效率和安全性。

压力管道设计涉及的因素较多，需要全面考虑，充分调研并参考相关设计规范和标准，才能设计出满足需求的管道系统。

通过不断学习和经验积累，建筑公用设备专业人员可以不断提升自己在压力管道设计方面的技术水平，为建筑公用设备行业的发展做出贡献。

压力管道设计及工程实例压力管道设计是指针对不同的压力、温度和介质来设计管道的结构、尺寸和材料。

在管道工程中，压力管道设计起着至关重要的作用，直接决定了管道的安全性和可靠性。

本文将主要介绍压力管道设计及工程实例。

一、压力管道设计的原则1.机械强度原则：管道应具备足够的承载能力，能够承受内部和外部的力和压力。

2.安全性原则：为了确保管道的安全性，设计时应充分考虑各种可能产生的附加应力、变形和塑性变形。

3.稳定性原则：管道应能够耐受稳定性的考验，确保在各个工况变化下仍然保持平衡。

4.操作性原则：管道的设计必须充分考虑到操作的方便与安全，以保证日常使用的效率和安全性。

二、压力管道设计的步骤1.确定管道输送介质的类型、性质以及各种设计参数。

2.确定管道的材料，管道的规格、壁厚，管道的管径等。

3.计算管道的压力、应力、变形等参数，设计管道支架、接头等。

4.根据设计计算结果确定管道支架、接头等的材料、型式和参数。

5.评估压力管道的安全性，通过爆管仿真等方式验证管道的稳定性、安全性以及可靠性。

三、压力管道工程实例在现实工作中，针对不同的应用场景，压力管道的设计也是千差万别的。

以下是一些具有代表性的压力管道工程实例：1. 石油输送管道石油和天然气是常用的输送介质，因此石油输送管道的设计需要考虑到温度、压力、耐腐蚀等因素。

例如，中俄东线天然气管道就是一项具有代表性的石油输送管道工程。

2. 化工生产管道化工厂需要将各种化学原料输送到加工厂区进行生产，因此管道的设计需要考虑到化学腐蚀、高温、高压等因素。

例如，兰州石化公司生产的注塑级聚碳酸酯就是典型的化工生产管道。

3. 污水管道污水处理厂需要将废水输送到处理工厂进行处理，因此管道的设计需要充分考虑到防腐、耐高温、耐压等因素。

例如，北京市海淀污水处理厂的设计中就采用了大口径玻璃鳞片复合管技术。

以上就是压力管道设计及工程实例的相关内容，希望对读者有所帮助。

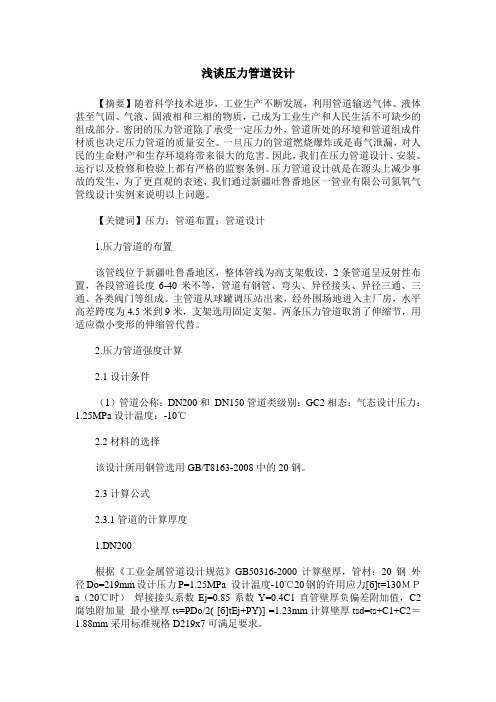

浅谈压力管道设计【摘要】随着科学技术进步，工业生产不断发展，利用管道输送气体、液体甚至气固、气液、固液相和三相的物质，已成为工业生产和人民生活不可缺少的组成部分。

密闭的压力管道除了承受一定压力外，管道所处的环境和管道组成件材质也决定压力管道的质量安全。

一旦压力的管道燃烧爆炸或是毒气泄漏，对人民的生命财产和生存环境将带来很大的危害。

因此，我们在压力管道设计、安装、运行以及检修和检验上都有严格的监察条例。

压力管道设计就是在源头上减少事故的发生，为了更直观的表述，我们通过新疆吐鲁番地区一管业有限公司氮氧气管线设计实例来说明以上问题。

【关键词】压力；管道布置；管道设计1.压力管道的布置该管线位于新疆吐鲁番地区，整体管线为高支架敷设，2条管道呈反射性布置，各段管道长度6-40米不等，管道有钢管、弯头、异径接头、异径三通、三通、各类阀门等组成。

主管道从球罐调压站出来，经外围场地进入主厂房，水平高差跨度为4.5米到9米，支架选用固定支架。

两条压力管道取消了伸缩节，用适应微小变形的伸缩管代替。

2.压力管道强度计算2.1设计条件（1）管道公称：DN200和DN150管道类级别：GC2相态：气态设计压力：1.25MPa设计温度：-10℃2.2材料的选择该设计所用钢管选用GB/T8163-2008中的20钢。

2.3计算公式2.3.1管道的计算厚度1.DN200根据《工业金属管道设计规范》GB50316-2000计算壁厚，管材：20钢外径Do=219mm设计压力P=1.25MPa 设计温度-10℃20钢的许用应力[б]t=130ＭＰa（20℃时）焊接接头系数Ej=0.85系数Y=0.4C1直管壁厚负偏差附加值，C2腐蚀附加量最小壁厚ts=PDo/2( [б]tEj+PY)] =1.23mm计算壁厚tsd=ts+C1+C2＝1.88mm采用标准规格D219x7可满足要求。

2.DN1503.根据《工业金属管道设计规范》GB50316-2000计算壁厚，管材：20钢外径Do=159mm设计压力P=1.25MPa设计温度-10℃20钢的许用应力[б]t=130ＭＰa（20℃时）焊接接头系数Ej=0.85 系数Y=0.4C1直管壁厚负偏差附加值，C2腐蚀附加量最小壁厚ts=PDo/2( [б]tEj+PY)] ≈0.90mm计算壁厚tsd=ts+C1+C2＝1.51mm采用标准规格D159x6可满足要求。

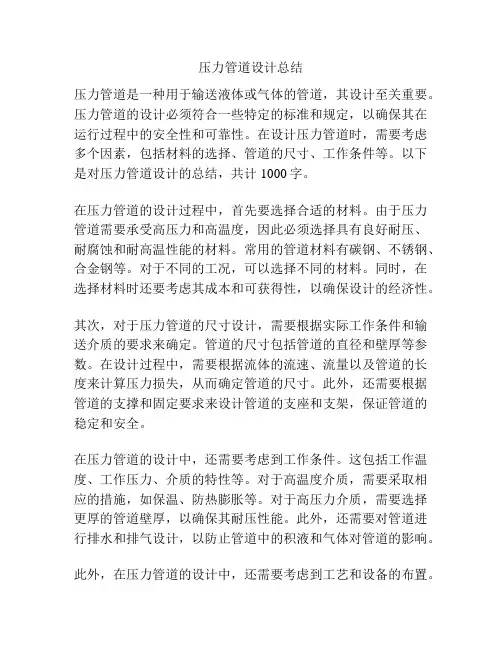

压力管道设计总结压力管道是一种用于输送液体或气体的管道，其设计至关重要。

压力管道的设计必须符合一些特定的标准和规定，以确保其在运行过程中的安全性和可靠性。

在设计压力管道时，需要考虑多个因素，包括材料的选择、管道的尺寸、工作条件等。

以下是对压力管道设计的总结，共计1000字。

在压力管道的设计过程中，首先要选择合适的材料。

由于压力管道需要承受高压力和高温度，因此必须选择具有良好耐压、耐腐蚀和耐高温性能的材料。

常用的管道材料有碳钢、不锈钢、合金钢等。

对于不同的工况，可以选择不同的材料。

同时，在选择材料时还要考虑其成本和可获得性，以确保设计的经济性。

其次，对于压力管道的尺寸设计，需要根据实际工作条件和输送介质的要求来确定。

管道的尺寸包括管道的直径和壁厚等参数。

在设计过程中，需要根据流体的流速、流量以及管道的长度来计算压力损失，从而确定管道的尺寸。

此外，还需要根据管道的支撑和固定要求来设计管道的支座和支架，保证管道的稳定和安全。

在压力管道的设计中，还需要考虑到工作条件。

这包括工作温度、工作压力、介质的特性等。

对于高温度介质，需要采取相应的措施，如保温、防热膨胀等。

对于高压力介质，需要选择更厚的管道壁厚，以确保其耐压性能。

此外，还需要对管道进行排水和排气设计，以防止管道中的积液和气体对管道的影响。

此外，在压力管道的设计中，还需要考虑到工艺和设备的布置。

在设计过程中，需要考虑到管道的安装、维修和检测等方面。

对于需要进行维护和检修的部位，可以设计人孔和检查孔，以方便人员进入。

对于多支管道的布置，还需要进行合理的管道排列，避免交叉和混淆。

最后，在压力管道的设计中，还需要考虑到法规和标准的要求。

不同的国家和地区对于压力管道的设计和使用的规定不同，需要根据相关法规和标准进行设计。

常见的标准包括ASMEB31.3、GB 150等。

在进行设计时，需要详细了解相关法规和标准的要求，确保设计的合规性。

总之，压力管道的设计是一个复杂的工程，需要考虑多个因素。

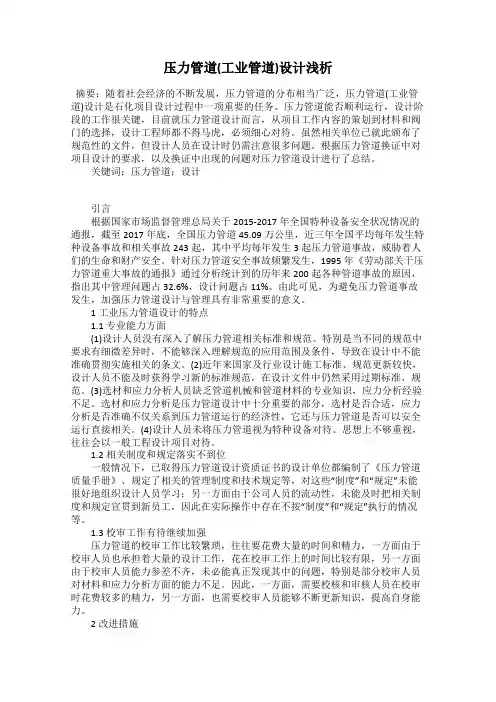

压力管道(工业管道)设计浅析摘要：随着社会经济的不断发展，压力管道的分布相当广泛，压力管道(工业管道)设计是石化项目设计过程中一项重要的任务。

压力管道能否顺利运行，设计阶段的工作很关键，目前就压力管道设计而言，从项目工作内容的策划到材料和阀门的选择，设计工程师都不得马虎，必须细心对待。

虽然相关单位已就此颁布了规范性的文件，但设计人员在设计时仍需注意很多问题。

根据压力管道换证中对项目设计的要求，以及换证中出现的问题对压力管道设计进行了总结。

关键词：压力管道；设计引言根据国家市场监督管理总局关于2015-2017年全国特种设备安全状况情况的通报，截至2017年底，全国压力管道45.09万公里，近三年全国平均每年发生特种设备事故和相关事故243起，其中平均每年发生3起压力管道事故，威胁着人们的生命和财产安全。

针对压力管道安全事故频繁发生，1995年《劳动部关于压力管道重大事故的通报》通过分析统计到的历年来200起各种管道事故的原因，指出其中管理问题占32.6%，设计问题占11%。

由此可见，为避免压力管道事故发生，加强压力管道设计与管理具有非常重要的意义。

1工业压力管道设计的特点1.1专业能力方面(1)设计人员没有深入了解压力管道相关标准和规范。

特别是当不同的规范中要求有细微差异时，不能够深入理解规范的应用范围及条件，导致在设计中不能准确贯彻实施相关的条文。

(2)近年来国家及行业设计施工标准、规范更新较快，设计人员不能及时获得学习新的标准规范，在设计文件中仍然采用过期标准、规范。

(3)选材和应力分析人员缺乏管道机械和管道材料的专业知识，应力分析经验不足。

选材和应力分析是压力管道设计中十分重要的部分，选材是否合适，应力分析是否准确不仅关系到压力管道运行的经济性，它还与压力管道是否可以安全运行直接相关。

(4)设计人员未将压力管道视为特种设备对待。

思想上不够重视，往往会以一般工程设计项目对待。

1.2相关制度和规定落实不到位一般情况下，已取得压力管道设计资质证书的设计单位都编制了《压力管道质量手册》、规定了相关的管理制度和技术规定等，对这些“制度”和“规定”未能很好地组织设计人员学习；另一方面由于公司人员的流动性，未能及时把相关制度和规定宣贯到新员工，因此在实际操作中存在不按“制度”和“规定”执行的情况等。

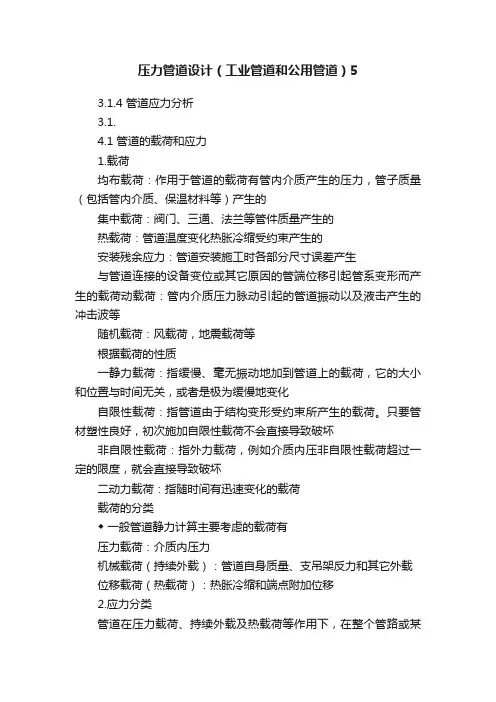

压力管道设计（工业管道和公用管道）53.1.4 管道应力分析3.1.4.1 管道的载荷和应力1.载荷均布载荷：作用于管道的载荷有管内介质产生的压力，管子质量（包括管内介质、保温材料等）产生的集中载荷：阀门、三通、法兰等管件质量产生的热载荷：管道温度变化热胀冷缩受约束产生的安装残余应力：管道安装施工时各部分尺寸误差产生与管道连接的设备变位或其它原因的管端位移引起管系变形而产生的载荷动载荷：管内介质压力脉动引起的管道振动以及液击产生的冲击波等随机载荷：风载荷，地震载荷等根据载荷的性质一静力载荷：指缓慢、毫无振动地加到管道上的载荷，它的大小和位置与时间无关，或者是极为缓慢地变化自限性载荷：指管道由于结构变形受约束所产生的载荷。

只要管材塑性良好，初次施加自限性载荷不会直接导致破坏非自限性载荷：指外力载荷，例如介质内压非自限性载荷超过一定的限度，就会直接导致破坏二动力载荷：指随时间有迅速变化的载荷载荷的分类◆ 一般管道静力计算主要考虑的载荷有压力载荷：介质内压力机械载荷（持续外载）：管道自身质量、支吊架反力和其它外载位移载荷（热载荷）：热胀冷缩和端点附加位移2.应力分类管道在压力载荷、持续外载及热载荷等作用下，在整个管路或某些局部区域产生不同性质的应力压力管道的应力◆ 一次应力：是由于外载荷作用而在管道内部产生的正应力或剪应力a.一次总体薄膜应力b.一次弯曲应力c.一次局部薄膜应力◆ 二次应力：主要考虑的是由于热胀冷缩以及其它位移受约束而产生的应力◆ 峰值应力：是由于载荷、结构形状的局部突变而引起的局部应力集中的最高应力值3.1.4.2 管道应力许用值及安全性的判据压力管道的静力分析，主要考虑内压，持续外载和热载荷的作用1.由内压和持续外载在管道中引起的应力属于一次应力，它的基本特征是没有自限性2.热载荷在管道中引起的应力属于二次应力，它的特征是有自限性3.管道的局部形状突变等原因会造成峰值应力，峰值应力的特征是结构不产生任何显著的变形一次应力：极限载荷准则来规定其许用应力值二次应力：安定性准则来限定其许用范围一次应力根据极限载荷准则来规定其许用应力值，这是一个防止结构过度变形的准则极限载荷法认为，一旦在某结构单元的整个截面上发生屈服，该结构就达到极限状态，不能再承担任何附加载荷。

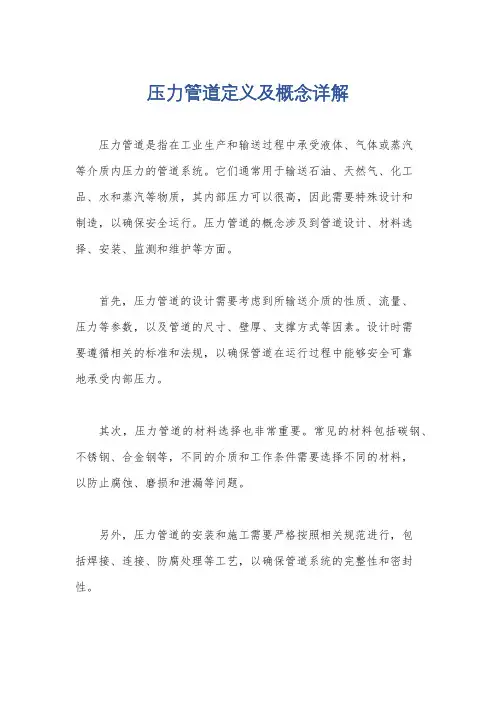

压力管道定义及概念详解
压力管道是指在工业生产和输送过程中承受液体、气体或蒸汽
等介质内压力的管道系统。

它们通常用于输送石油、天然气、化工品、水和蒸汽等物质，其内部压力可以很高，因此需要特殊设计和
制造，以确保安全运行。

压力管道的概念涉及到管道设计、材料选择、安装、监测和维护等方面。

首先，压力管道的设计需要考虑到所输送介质的性质、流量、
压力等参数，以及管道的尺寸、壁厚、支撑方式等因素。

设计时需
要遵循相关的标准和法规，以确保管道在运行过程中能够安全可靠
地承受内部压力。

其次，压力管道的材料选择也非常重要。

常见的材料包括碳钢、不锈钢、合金钢等，不同的介质和工作条件需要选择不同的材料，
以防止腐蚀、磨损和泄漏等问题。

另外，压力管道的安装和施工需要严格按照相关规范进行，包
括焊接、连接、防腐处理等工艺，以确保管道系统的完整性和密封性。

在运行过程中，对压力管道的监测和维护也至关重要。

定期的检测和维护可以发现管道的潜在问题，及时采取措施进行修复，以确保管道系统的安全运行。

总的来说，压力管道是工业生产和输送过程中不可或缺的重要设施，其设计、材料选择、安装、监测和维护都需要严谨认真地对待，以确保生产运行的安全和稳定。

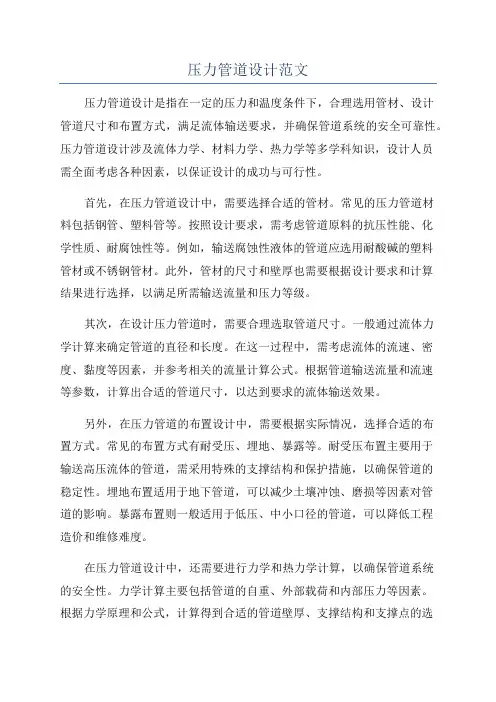

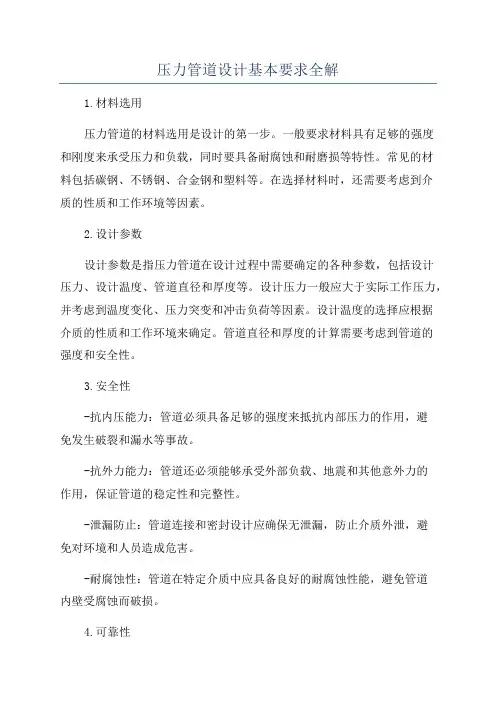

压力管道设计范文压力管道设计是指在一定的压力和温度条件下，合理选用管材、设计管道尺寸和布置方式，满足流体输送要求，并确保管道系统的安全可靠性。

压力管道设计涉及流体力学、材料力学、热力学等多学科知识，设计人员需全面考虑各种因素，以保证设计的成功与可行性。

首先，在压力管道设计中，需要选择合适的管材。

常见的压力管道材料包括钢管、塑料管等。

按照设计要求，需考虑管道原料的抗压性能、化学性质、耐腐蚀性等。

例如，输送腐蚀性液体的管道应选用耐酸碱的塑料管材或不锈钢管材。

此外，管材的尺寸和壁厚也需要根据设计要求和计算结果进行选择，以满足所需输送流量和压力等级。

其次，在设计压力管道时，需要合理选取管道尺寸。

一般通过流体力学计算来确定管道的直径和长度。

在这一过程中，需考虑流体的流速、密度、黏度等因素，并参考相关的流量计算公式。

根据管道输送流量和流速等参数，计算出合适的管道尺寸，以达到要求的流体输送效果。

另外，在压力管道的布置设计中，需要根据实际情况，选择合适的布置方式。

常见的布置方式有耐受压、埋地、暴露等。

耐受压布置主要用于输送高压流体的管道，需采用特殊的支撑结构和保护措施，以确保管道的稳定性。

埋地布置适用于地下管道，可以减少土壤冲蚀、磨损等因素对管道的影响。

暴露布置则一般适用于低压、中小口径的管道，可以降低工程造价和维修难度。

在压力管道设计中，还需要进行力学和热力学计算，以确保管道系统的安全性。

力学计算主要包括管道的自重、外部载荷和内部压力等因素。

根据力学原理和公式，计算得到合适的管道壁厚、支撑结构和支撑点的选取等。

热力学计算主要是考虑管道输送流体的温度、热传导等因素，以避免管道在高温或低温情况下产生破裂、变形等问题。

在设计完成后，还需要进行压力管道的安全评估和监测。

安全评估主要是对管道系统进行实地检查和试验，以验证设计的正确性和合理性。

监测主要包括定期巡视、检查和维护管道系统，以及设备的性能监测等。

总之，压力管道设计是一个复杂的工程，需要设计人员具备全面的技术知识和经验。
