机电一体化系统的机械传动系统

机电一体化系统概述机电一体化系统（Mechatronics System）是指将机械工程、电子工程和控制工程有机结合的一种综合性系统。

它融合了机械结构、传感器、执行器、电机、电子元件、控制系统和计算机等多种技术手段，实现了机械运动、能量转换和信息处理的一种智能化系统。

机电一体化系统的应用领域非常广泛，如机械制造、自动化生产线、汽车工业、航天航空、能源设备等。

机电一体化系统的组成包括多个子系统，如机械结构子系统、电子子系统、能源子系统和控制子系统等。

机械结构子系统主要由机械传动装置、机构部件和传感器等组成，它们协同工作，通过运动变换和能量转换实现特定的机械功能。

电子子系统则负责信号的采集、处理和控制执行器的工作，例如传感器可以感知环境信息，电机可以驱动机械运动。

能源子系统则是为整个系统提供能量，例如电源、电池或气压等。

控制子系统是机电一体化系统的“大脑”，通过对信号的处理和控制算法的实现，实现系统的自动化和智能化。

机电一体化系统的设计和开发需要考虑多种因素。

首先，需要对系统所应用的工作环境进行充分的分析和调研，包括温度、湿度、振动、噪声等，以便选择合适的机械结构和电子元件。

其次，需要对系统的功能要求进行明确，包括速度、精度、负载承载能力等。

此外，还需要对系统的可靠性、可维护性和安全性等进行全面的考虑。

机电一体化系统的应用领域非常广泛。

在机械制造领域，它可以用于自动化生产线的搬运、组装和装配等工作，提高生产效率和质量。

在汽车工业中，机电一体化系统可以实现汽车的自动驾驶和智能控制，提高行车安全性和舒适性。

在航天航空领域，机电一体化系统可以用于飞行器的导航、定位和控制，实现飞行器的自主飞行。

在能源设备领域，机电一体化系统可以用于风力发电、太阳能发电和水力发电等，提高能源利用效率和环境保护。

总之，机电一体化系统是一种综合性的系统，将机械工程、电子工程和控制工程有机结合，实现了机械运动、能量转换和信息处理的一种智能化系统。

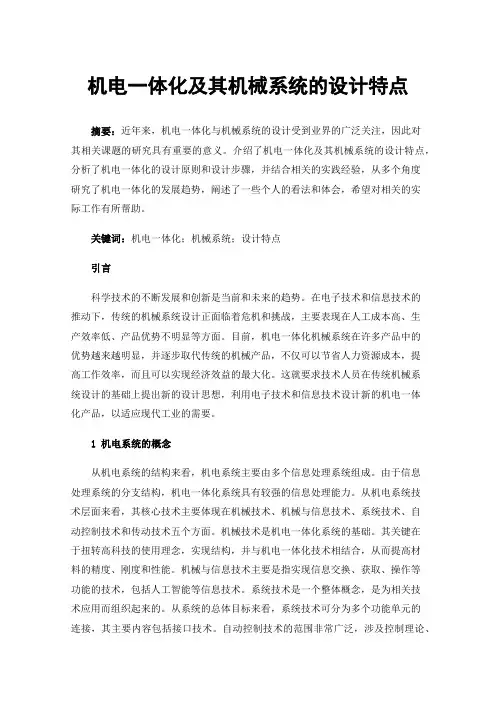

机电一体化及其机械系统的设计特点摘要：近年来，机电一体化与机械系统的设计受到业界的广泛关注，因此对其相关课题的研究具有重要的意义。

介绍了机电一体化及其机械系统的设计特点，分析了机电一体化的设计原则和设计步骤，并结合相关的实践经验，从多个角度研究了机电一体化的发展趋势，阐述了一些个人的看法和体会，希望对相关的实际工作有所帮助。

关键词：机电一体化；机械系统；设计特点引言科学技术的不断发展和创新是当前和未来的趋势。

在电子技术和信息技术的推动下，传统的机械系统设计正面临着危机和挑战，主要表现在人工成本高、生产效率低、产品优势不明显等方面。

目前，机电一体化机械系统在许多产品中的优势越来越明显，并逐步取代传统的机械产品，不仅可以节省人力资源成本，提高工作效率，而且可以实现经济效益的最大化。

这就要求技术人员在传统机械系统设计的基础上提出新的设计思想，利用电子技术和信息技术设计新的机电一体化产品，以适应现代工业的需要。

1机电系统的概念从机电系统的结构来看，机电系统主要由多个信息处理系统组成。

由于信息处理系统的分支结构，机电一体化系统具有较强的信息处理能力。

从机电系统技术层面来看，其核心技术主要体现在机械技术、机械与信息技术、系统技术、自动控制技术和传动技术五个方面。

机械技术是机电一体化系统的基础。

其关键在于扭转高科技的使用理念，实现结构，并与机电一体化技术相结合，从而提高材料的精度、刚度和性能。

机械与信息技术主要是指实现信息交换、获取、操作等功能的技术，包括人工智能等信息技术。

系统技术是一个整体概念，是为相关技术应用而组织起来的。

从系统的总体目标来看，系统技术可分为多个功能单元的连接，其主要内容包括接口技术。

自动控制技术的范围非常广泛，涉及控制理论、指导系统设计、系统仿真、系统调试等。

该驱动技术主要应用于电动、气动和液压伺服系统的传动过程中。

驱动技术水平的高低对机电一体化系统的动态性能、控制质量和功能有着深远的影响。

机电一体化系统基本组成要素随着科技的进步和工业化的发展，机电一体化系统在各行各业中的应用越来越广泛。

机电一体化系统是将机械、电气、电子、计算机等多个学科的知识与技术相结合，形成一个整体化的系统。

它能够实现机械、电气和电子之间的无缝连接与协调，提高工作效率和生产质量。

下面将介绍机电一体化系统的基本组成要素。

1. 机械部分机械部分是机电一体化系统的基础，它包括机械结构和机械传动装置。

机械结构是指机械系统的组成部分，如机床、机器人、输送设备等。

机械传动装置是将电动机的动力传递到机械结构上的装置，如齿轮传动、皮带传动、链传动等。

机械部分的设计和制造需要考虑力学、材料学、工艺学等方面的知识。

2. 电气部分电气部分是机电一体化系统中的重要组成部分，它包括电力系统、电气控制系统和电气传动系统。

电力系统是为机械部分提供电能的系统，包括电源、电缆、开关等设备。

电气控制系统是控制整个机电系统运行的核心，包括传感器、执行器、控制器等设备。

电气传动系统是将电能转换为机械能的装置，如电动机、变频器等。

3. 电子部分电子部分是机电一体化系统中的智能化部分，它包括传感器、控制器、通信设备等。

传感器是实时监测机械运行状态的装置，可以将物理量转换为电信号，如温度传感器、压力传感器等。

控制器是根据传感器的信号来控制机械运行的设备，如PLC控制器、单片机等。

通信设备是实现机械与外部系统之间的数据交换和远程监控的装置，如以太网、无线通信等。

4. 计算机部分计算机部分是机电一体化系统的智能化核心，它包括计算机硬件和软件。

计算机硬件是指计算机的主机、显示器、输入输出设备等。

计算机软件是指控制机电系统运行的程序，如嵌入式软件、上位机软件等。

计算机部分通过与电子部分的协同工作，实现对机械和电气部分的智能控制和管理。

5. 人机界面人机界面是机电一体化系统中人与机器之间的交互界面，它包括人机界面设备和人机界面软件。

人机界面设备是人与机器之间进行信息输入和输出的装置，如触摸屏、键盘、鼠标等。

第二部分各章作业答案第一章绪论★1、机电一体化的基本概念和涵义是什么？★机电一体化的英文名词如何拼合？(P1) 【参考答案】机电一体化是从系统的观点出发，将机械技术、微电子技术、信息技术、控制技术等在系统工程基础上有机地加以综合，实现整个机械系统最佳化而建立起来的一门新的科学技术。

机电一体化在国外被称为Mechatronics是日本人在20世纪70年代初提出来的，它是用英文Mechanics的前半部分和Electronics的后半部分结合在一起构成的一个新词，意思是机械技术和电子技术的有机结合。

★2、机电一体化的发展趋势包括哪几个方面？(P2)【参考答案】机电一体化的发展趋势可概况为以下三个方面：(4-3-2)（1）性能上，向高精度、高效率、高性能、智能化的方向发展；（2）功能上，向小型化、轻型化、多功能方向发展；（3）层次上，向系统化、复合集成化的方向发展。

★3、一个较完善的机电一体化系统包括哪几个基本要素？★其核心部分是什么？（P4-P5) 【参考答案】一个较完善的机电一体化系统应包括以下几个基本要素：机械本体、动力部分、检测部分、执行机构、控制器和接口。

其核心部分是控制器。

★4、什么是接口？接口的功能有哪些？(P5)【参考答案】为实现各子系统或要素之间物质、能量或信息交换而进行的连接就是接口。

接口的基本功能有交换、放大、传递。

5、机电一体化的相关技术有哪些？(P2-P4)【参考答案】机械技术、检测传感技术、信息处理技术、自动控制技术、伺服传动技术、系统总体技术。

第二章机械传动与支承技术1、熟练掌握以数控机床进给传动为例说明机械传动系统建模的步骤、方法。

重点在传动惯量折算的推导过程。

(P13-P15)★【举例说明】在图1所示的数控机床进给传动系统中，电动机通过两级减速齿轮Z1、Z2、Z3、Z4及丝杠螺母副驱动工作台作直线运动。

设J l为轴I部件和电动机转子构成的转动惯量；J 2、J 3为轴Ⅱ、Ⅲ部件构成的转动惯量；K1、K2、K3分别为轴I、Ⅱ、Ⅲ的扭转刚度系数；K为丝杠螺母副及螺母底座部分的轴向刚度系数；m为工作台质量；C为工作台导轨粘性阻尼系数：T1、T2、T3分别为轴I、Ⅱ、Ⅲ的输入转矩。

机械传动技术在机电一体化系统中的应用及发展摘要：在当今社会，机电一体化设备越来越多的进入了我们的生活之中，极大的丰富了我们的生活。

现如今，纯机械设备已经难觅踪迹，各种机电一体化设备一家独大，但是这并不代表着传统机械传动从此退出历史舞台，各种机械传动机构仍然在机械设备中有着极大的应用。

关键词：机械传动；机电一体化；应用科学技术的发展总是没有尽头，如今电力技术的迅速发展，在一定程度上促进了机械学科的进步，越来越多的机电一体化设备横空出世，有可上九天揽月的月球车，有下五洋捉鳖的水下机器人，还有如今正值研究热门的智能机器人。

这些成果的发展固然离不开电子和信息工业的迅速发展，同样机械传动技术也在其中扮演了十分重要的角色。

首先机电一体化系统中的机械传动机构必须要有以下几点性质。

一，高精度：精度直接影响了产品的质量，尤其是机电一体化产品，其技术性能，工艺水平和功能比普通的机械产品都有很大的提高，因此，机电一体化机械系统的高精度是其首要要求。

二，快速响应：即要求机械系统从指令到开始执行指令指定的任务之间的时间间隔短，这样控制系统才能及时根据机械系统的运行状态信息，下达指令，使其准确的完成任务。

三，良好的稳定性：即要求机械系统的工作性能不受外界影响，抗干扰能力强。

其次，机电一体化设备中的机械传动机构主要有以下几类。

机电一体化系统中，用于传递执行装置的能量，改变运动方向，速度和转矩的机构，主要有带传动，链传动，齿轮传动，和滚珠丝杠等。

联轴器：在数控机床进给传动系统中，滚珠丝杠与驱动电机的连接是数控机床稳定工作的重要环节之一。

目前，在直线进给传动系统中，滚珠丝杠与驱动电机的连接方式主要有联轴器、齿轮和同步带，本节主要介绍的是联轴器。

联轴器是用来连接进给机构的两根轴使之一起回转，以传递扭矩和运动的一种装置。

机器运转时，被连接的两轴不能分离，只有停车后，将联轴器拆开，两轴才能脱开。

目前联轴器的类型繁多，有液压式、电磁式和机械式；而机械式联轴器是应用最广泛的一种，它借助于机械构件相互间的机械作用力来传递扭矩，大致可作如下划分：刚性联轴器和弹性联轴器。

机电一体化的机械系统组成机电一体化是指将机械、电气和控制等多个学科的知识进行融合，形成一个统一的系统。

机电一体化的机械系统由多个组成部分组成，这些组成部分相互协调、相互作用，以实现特定的功能。

本文将重点介绍机电一体化的机械系统的组成部分。

1. 机械传动部分机械传动部分是机电一体化的机械系统的核心组成部分，它负责将电机的转动传递给工作机构，实现所需的运动。

常见的机械传动方式有齿轮传动、带传动和链传动等。

齿轮传动具有传动效率高、传动比稳定等优点，广泛应用于机电一体化的机械系统中。

2. 电机部分电机部分是机电一体化的机械系统的能量转换部分，它通过将电能转化为机械能，驱动机械系统的工作。

常见的电机有直流电机、交流电机和步进电机等。

电机的选择应根据机械系统的需求来确定，以确保系统的稳定运行。

3. 传感器部分传感器部分是机电一体化的机械系统的感知部分，它通过感知周围环境的变化，将这些变化转化为电信号，供控制系统使用。

常见的传感器有温度传感器、压力传感器、光电传感器等。

传感器的选择应根据机械系统的需求来确定，以确保系统的可靠性和精度。

4. 控制器部分控制器部分是机电一体化的机械系统的控制中心，它根据传感器的信号和预设的控制策略，对机械系统进行控制和调节。

常见的控制器有PLC（可编程逻辑控制器）、单片机和微处理器等。

控制器的选择应根据机械系统的需求来确定，以确保系统的稳定性和可靠性。

5. 人机界面部分人机界面部分是机电一体化的机械系统与操作人员之间的交互界面，它通过显示器、键盘、触摸屏等设备，将机械系统的状态和参数展示给操作人员，并接受操作人员的指令。

人机界面的设计应简单直观、易于操作，以提高机械系统的使用效率。

6. 机械结构部分机械结构部分是机电一体化的机械系统的支撑和承载部分，它负责将各个组成部分连接在一起，并提供稳定的结构支撑。

机械结构的设计应考虑机械系统的功能需求和载荷要求，以确保系统的稳定性和可靠性。

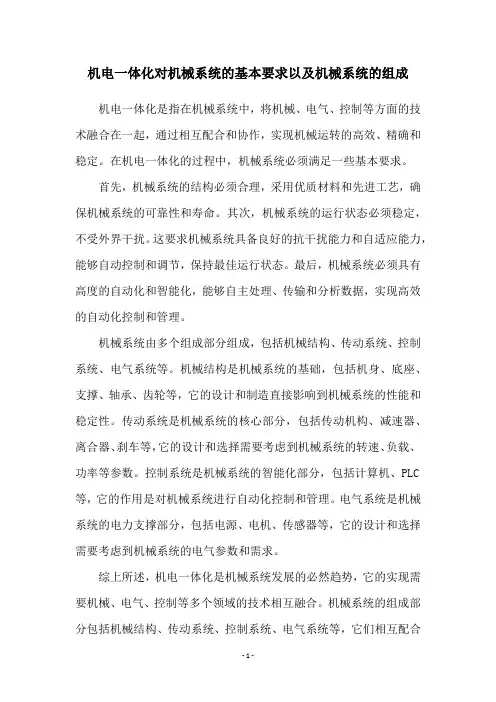

机电一体化对机械系统的基本要求以及机械系统的组成
机电一体化是指在机械系统中，将机械、电气、控制等方面的技术融合在一起，通过相互配合和协作，实现机械运转的高效、精确和稳定。

在机电一体化的过程中，机械系统必须满足一些基本要求。

首先，机械系统的结构必须合理，采用优质材料和先进工艺，确保机械系统的可靠性和寿命。

其次，机械系统的运行状态必须稳定，不受外界干扰。

这要求机械系统具备良好的抗干扰能力和自适应能力，能够自动控制和调节，保持最佳运行状态。

最后，机械系统必须具有高度的自动化和智能化，能够自主处理、传输和分析数据，实现高效的自动化控制和管理。

机械系统由多个组成部分组成，包括机械结构、传动系统、控制系统、电气系统等。

机械结构是机械系统的基础，包括机身、底座、支撑、轴承、齿轮等，它的设计和制造直接影响到机械系统的性能和稳定性。

传动系统是机械系统的核心部分，包括传动机构、减速器、离合器、刹车等，它的设计和选择需要考虑到机械系统的转速、负载、功率等参数。

控制系统是机械系统的智能化部分，包括计算机、PLC 等，它的作用是对机械系统进行自动化控制和管理。

电气系统是机械系统的电力支撑部分，包括电源、电机、传感器等，它的设计和选择需要考虑到机械系统的电气参数和需求。

综上所述，机电一体化是机械系统发展的必然趋势，它的实现需要机械、电气、控制等多个领域的技术相互融合。

机械系统的组成部分包括机械结构、传动系统、控制系统、电气系统等，它们相互配合
和协作，实现机械运行的高效、精确和稳定。

同时，机械系统在机电一体化的过程中，需要满足合理的结构、稳定的运行状态、高度的自动化和智能化等基本要求。

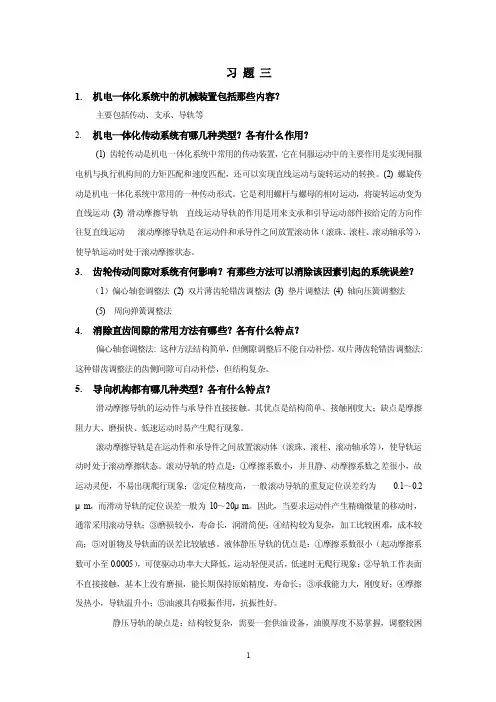

习题三1.机电一体化系统中的机械装置包括那些内容？主要包括传动、支承、导轨等2.机电一体化传动系统有哪几种类型？各有什么作用？(1) 齿轮传动是机电一体化系统中常用的传动装置，它在伺服运动中的主要作用是实现伺服电机与执行机构间的力矩匹配和速度匹配，还可以实现直线运动与旋转运动的转换。

(2) 螺旋传动是机电一体化系统中常用的一种传动形式。

它是利用螺杆与螺母的相对运动，将旋转运动变为直线运动(3) 滑动摩擦导轨直线运动导轨的作用是用来支承和引导运动部件按给定的方向作往复直线运动滚动摩擦导轨是在运动件和承导件之间放置滚动体（滚珠、滚柱、滚动轴承等），使导轨运动时处于滚动摩擦状态。

3.齿轮传动间隙对系统有何影响？有那些方法可以消除该因素引起的系统误差？（1）偏心轴套调整法(2) 双片薄齿轮错齿调整法(3) 垫片调整法(4) 轴向压簧调整法(5) 周向弹簧调整法4.消除直齿间隙的常用方法有哪些？各有什么特点？偏心轴套调整法:这种方法结构简单，但侧隙调整后不能自动补偿。

双片薄齿轮错齿调整法:这种错齿调整法的齿侧间隙可自动补偿，但结构复杂。

5.导向机构都有哪几种类型？各有什么特点？滑动摩擦导轨的运动件与承导件直接接触。

其优点是结构简单、接触刚度大；缺点是摩擦阻力大、磨损快、低速运动时易产生爬行现象。

滚动摩擦导轨是在运动件和承导件之间放置滚动体（滚珠、滚柱、滚动轴承等），使导轨运动时处于滚动摩擦状态。

滚动导轨的特点是：①摩擦系数小，并且静、动摩擦系数之差很小，故运动灵便，不易出现爬行现象；②定位精度高，一般滚动导轨的重复定位误差约为0.1～0.2μm，而滑动导轨的定位误差一般为10～20μm。

因此，当要求运动件产生精确微量的移动时，通常采用滚动导轨；③磨损较小，寿命长，润滑简便；④结构较为复杂，加工比较困难，成本较高；⑤对脏物及导轨面的误差比较敏感。

液体静压导轨的优点是：①摩擦系数很小（起动摩擦系数可小至0.0005），可使驱动功率大大降低，运动轻便灵活，低速时无爬行现象；②导轨工作表面不直接接触，基本上没有磨损，能长期保持原始精度，寿命长；③承载能力大，刚度好；④摩擦发热小，导轨温升小；⑤油液具有吸振作用，抗振性好。

简述机电一体化机械系统的组成机电一体化机械系统是指将机械结构、电气控制和传感器技术有机地融合在一起，形成一个整体的系统。

这种系统的设计和制造能够实现机械运动的控制、感知和反馈，从而提高机械设备的性能和精度。

机电一体化机械系统的组成主要包括以下几个方面：1. 机械结构：机械结构是机电一体化机械系统的基础，它由各种机械零部件组成，包括机床、传动装置、导轨、滑块和夹具等。

机械结构的设计和制造要考虑系统的运动特性、刚度和稳定性，以及与其他部件的配合和传递力矩等。

2. 电气控制：电气控制是机电一体化机械系统的核心，它通过电气信号控制机械的运动和操作。

电气控制包括各种传感器和执行器的选择和安装，以及控制器的设计和编程。

通过电气控制，可以实现机械的自动化和智能化，提高生产效率和产品质量。

3. 传感器技术：传感器技术是机电一体化机械系统中的重要组成部分，它能够感知机械的运动和工作环境的各种参数。

常用的传感器包括位移传感器、力传感器、温度传感器和压力传感器等。

传感器的选择和布置要根据具体的应用需求，以提供准确可靠的反馈信号。

4. 控制算法：控制算法是机电一体化机械系统中的关键技术，它决定了机械的运动轨迹和操作方式。

控制算法可以通过编程实现，也可以通过硬件电路实现。

常用的控制算法包括PID控制、模糊控制和神经网络控制等。

控制算法的设计要考虑系统的稳定性、鲁棒性和响应速度等指标。

5. 数据通信：数据通信是机电一体化机械系统中的重要环节，它实现了机械系统与其他系统之间的信息交互和数据传输。

数据通信包括有线通信和无线通信两种方式，可以通过串口、以太网、无线网络和蓝牙等方式实现。

数据通信的设计要考虑数据传输速率、可靠性和安全性等因素。

机电一体化机械系统的组成是一个相互关联、相互作用的整体，各个组成部分之间紧密配合，共同实现机械系统的功能和性能要求。

通过机电一体化技术的应用，可以提高机械设备的生产效率、准确度和可靠性，降低生产成本和能源消耗，实现智能制造和工业自动化的目标。

简述机电一体化机械系统的组成机电一体化机械系统是指将机械传动与电气控制相结合，形成一个整体的系统。

这种系统能够实现机械运动的自动化、智能化，广泛应用于各个领域。

机电一体化机械系统的组成主要包括三个部分：机械部分、电气部分和控制部分。

下面将分别介绍这三个部分的具体内容。

1. 机械部分：机械部分是机电一体化机械系统的基础，它由各种机械元件组成，包括传动装置、传感器、执行机构等。

传动装置用于将电机的旋转运动转化为所需的线性或旋转运动，常见的传动装置有齿轮传动、皮带传动、链传动等。

传感器用于感知机械系统的状态和环境信息，如位置传感器、速度传感器、力传感器等。

执行机构用于根据控制信号进行相应的动作，如电动阀门、电动门禁等。

2. 电气部分：电气部分是机电一体化机械系统的核心，它主要由电气元件和电气设备组成。

电气元件包括电机、开关、保护器、接触器等，它们负责将电能转化为机械能，并进行各种电气控制。

电气设备包括电源、控制柜、仪表等，它们提供电能供应和电气控制所需的环境条件。

3. 控制部分：控制部分是机电一体化机械系统的大脑，它由控制器和控制算法组成。

控制器负责接收传感器反馈的信号，根据控制算法产生相应的控制信号，控制机械系统的运动。

控制算法是实现机电一体化机械系统自动化、智能化的关键，它可以根据实际需求进行编程，实现各种复杂的控制功能。

机电一体化机械系统的工作原理是：传感器感知机械系统的状态和环境信息，将其转化为电信号；控制器接收传感器反馈的信号，经过算法处理后产生相应的控制信号；电气部件根据控制信号进行动作，驱动机械部件实现相应的运动。

通过不断地反馈和控制，机电一体化机械系统能够实现自动化、智能化的运行。

机电一体化机械系统的应用非常广泛，例如在制造业中，可以应用于自动化生产线、机器人等领域；在交通运输领域，可以应用于自动驾驶车辆、交通信号控制等；在家居生活中，可以应用于智能家居、智能家电等。

机电一体化机械系统的发展将极大地提高生产效率，降低人力成本，改善生活质量。
