学院《机械原理课程设计》任务书专业材料成型及控制工程学生姓名_________班级12 材料本 ___________学号1201240041 _________指导教师郭国谊老师教研室主任 _______ 起止日期2014-06-20目录第一章绪论 (3)第二章机构简介与设计数据 (4)第三章设计内容及方案分析 (6)1）插刀速度和加速度分析 (6)2 ）数据及函数曲线分析 (10)3）凸轮机构设计 (13)4）齿轮机构设计 (14)第四章设计体会 (15)第五章参考文献 (16)附图 (16)第一章绪论一、设计的题目：插床运动系统方案设计及其运动分析。
二、工作原理插床机械系统的执行机构主要是由导杆机构和凸轮机构组成。
下图为其参考示意图，电动机经过减速传动装置（皮带和齿轮传动）带动曲柄 2 转动，再通过导杆机构使装有刀具的滑块6沿导路y—y 作往复运动，以实现刀具的切削运动。
刀具向下运动时切削，在切削行程H中，前后各有一段0.05H的空刀距离，工作阻力F为常数；刀具向上运动时为空回行程，无阻力。
为了缩短回程时间，提高生产率，要求刀具具有急回运动。
刀具与工作台之间的进给运动，是由固结于轴Q 上的凸轮驱动摆动从动件l O D和其它有关机构（图中未画出）来完成的。
三，此设计是工科专业在学习《机械原理》后进行的一次较全面的综合设计训练，其目的：1. 巩固理论知识，并应用于解决实际工程问题；2. 建立机械传动系统方案设计、机构设计与分析概念；3. 进行计算、绘图、正确应用设计资料、手册、标准和规范以及使用经验数据的能力训练。
四、主要内容：1、根据插床机械的工作原理，拟定2〜3个其他形式的执行机构（连杆机构），并对这些机构进行分析对比。
2、根据给定的数据确定机构的运动尺寸。
要求用图解法设计，并将设计结果和步骤写在设计说明书中。
3、导杆机构的运动分析。
分析导杆摆到两个极限位置及摆到与机架QQ位于同一直线位置时，滑块 6 的速度和加速度。
课程设计--插床目录第一部分课程设计任务书1.工作原理及工艺动作过程 (3)2.原始数据及设计要求 (3)第二部分设计（计算）说明书1.机构的运动简图 (5)2.速度分析和加速度分析 (6)3.动态静力分析 (9)4.齿轮机构设计 (10)第一部分课程设计任务书<1>工作原理及工艺动作过程螺丝锉床是锉削螺丝用的一种机床。
电动机经皮带、齿轮Z1-Z2传动以及六连杆机构1-2-3-4-5-6是动螺丝搓板6做往复运动。
这样便可将装置在动搓板和固定于机架上的定螺丝搓板之间的螺丝毛培，依靠两螺丝搓板的相对压挫而挫出螺纹。
<2>原始数据及设计要求已知曲柄2转数n2，各构件尺寸及重心S的位置。
要求作机构运动简图，机构两位置的速度、加速度多边形、静力分析和齿轮设计。
图解分析画在1号图纸上。
第二部分设计（计算）说明书<1>机构的运动简图以O3为原点定出坐标系，根据尺寸分别定出O2点，B 点，C 点。
确定机构运动时的左右极限位置。
曲柄位置图的作法为：取1’和8’为动搓板6在两极限位置时对应的两个曲柄位置，1’和7’为动搓板受力起点和终点所对应的曲柄位置，2’是动搓板受力最大是对应的曲柄位置，动搓板这三个位置可以从挫压切向工作阻力曲线中求得；4’和10’是曲柄2与倒杆4重合的位置；其余2、3…12是由位置1起，顺ω2方向将曲柄圆作12等分的位置（如下图）。
O 212345678910121'2'7'8'A 机构运动简图如下：BCA124563S O O S n 23265<2>速度加速度分析1.对位置9点进行速度分析和加速度分析（a ） 速度分析V 3A =V 2A =2ω×2AO l =0.68 m/s对A 点： V 4A = V 3A + V 3A4A 方向： ⊥AO 3 ⊥AO 2 ∥BO 3 大小： ？ √ ？取P 1作为速度图的极点，μ2=0.01（m/s ）/mm ，作速度分析图如图a 所示，则：V 4A =μ2×41p l =0.34 m/s(⊥AO 3向下)4ω =V 4A /3AO l =0.92 rad/sV 4B =4ω⨯3BO l =0.73 m/s(⊥BO 3)V 3A4B =0.59 m/s对C 点：V 5C = V 4B + V 5C4B方向： ∥SC ⊥BO 3 ⊥BC大小： ？ √ ？取P 2作为速度图的极点，μ3=0.01（m/s ）/mm ，作速度分析图如图b 所示，则：V 5C4B =0.185 m/s V S = V 5C =μ3×c p l 2=0.68 m/s(b)加速度分析对A 点：A a 2=A a 3=22ω×2AO l =3.80 m/s ²A a 4= n A a 4 + t A a 4 = A a 3 + A A a 34 + ka方向： ∥BO 3 ⊥BO 3 //AO 2 //BO 3 ⊥BO 3 大小： √ ？ √ ？ √取P 3为加速度图极点，μ4=0.04（m/s ²）/mm ，作加速度分析图如图c 所示，则：n A a 4=24ω×3AO l =0.322s mk a =24ωV 4A3A =1.08 2s mn B C a 45= V 5C4B ²/l BC =0.11 2sm A a 4=μ4×τ43p l =2.36 2sma 4B =33AO BO ×A a 4=5.10 2sm对C 点 C a = B a + n CB a + tCB a方向： ∥SC ∥p 34τ ∥CB BC ⊥ 大小： ？ √ √ ？取P 4为加速度图极点，μ5=0.08（m/s ²）/mm ，作加速度分析图如图d 所示，则：C a =μ5×l p 4c =6.08 m/s ²S a =C a =6.08 m/s ²2.对位置6点进行速度分析和加速度分析 （a ） 速度分析对A 点： V 3A =V 2A =2ω×2AO l =0.68 m/sV 4A = V 3A + V 3A4A 方向： ⊥AO 3 ⊥AO 2 ∥BO 3 大小： ？ √ ？取P 1作为速度图的极点，μ2=0.01（m/s ）/mm ，作速度分析图如图e 所示。

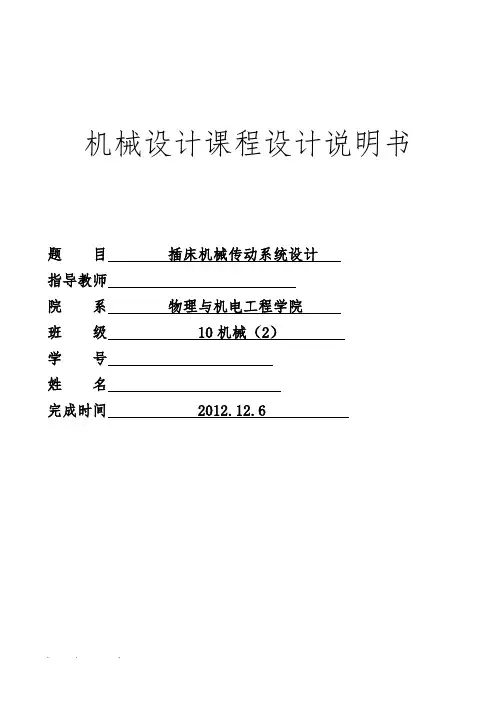

机械设计课程设计说明书题目插床机械传动系统设计指导教师院系物理与机电工程学院班级 10机械（2）学号姓名完成时间 2012.12.6目录一．设计任务书 (3)二、传动方案拟定 (6)三、电动机的选择 (6)四、计算总传动比及分配各级的传动比 (7)五、运动参数及动力参数计算 (7)六、传动零件的设计计算 (9)七、轴的设计计算 (25)八、滚动轴承的选择及校核计算 (38)九、联轴器的选择 (42)十、润滑剂、密封装置的设计 (42)十一、箱体的设计 (43)十二、总结 (44)计算与说明主要结果机械设计课程设计任务书一、课程设计题目：插床机械系统方案设计二、工作原理插床机械系统的执行机构主要是由导杆机构和凸轮机构组成。
附图1为其参考示意图，电动机经过减速传动装置（皮带和齿轮传动）带动曲柄2转动，再通过导杆机构使装有刀具的滑块6沿导路y—y作往复运动，以实现刀具的切削运动。
刀具向下运动时切削，在切削行程H中，前后各有一段0.05H的空刀距离，工作阻力F为常数；刀具向上运动时为空回行程，无阻力。
为了缩短回程时间，提高生产率，要求刀具具有急回运动。
刀具与工作台之间的进给运动，是由固结于轴O2上的凸轮驱动摆动从动件l O8D和其它有关机构（图中未画出）来完成的。
三、设计要求电动机轴与曲柄轴2平行，使用寿命10年，每日一班制工作，载荷有轻微冲击。
允许曲柄2转速偏差为±5％。
要求导杆机构的最小传动角不得小于60o；凸轮机构的最大压力角应在许用值[α]之内，摆动从动件8的升、回程运动规律均为等加速等减速运动，其它参数见设计数据。
执行机构的传动效率按0.95计算。
按小批量生产规模设计。
四、设计数据（见附表1）五、设计内容1、设计题目（包括设计条件和要求）；2、根据电机转速和曲柄轴转速的比值，选择传动机构并定性比较，确定传动系统方案；3、电动机类型和功率的选择；4、确定总传动比、分配各级传动比；5、计算传动装置的运动和动力参数；6、传动零件（带传动及齿轮传动（或蜗杆传动））设计计算；7、传动轴的结构设计及校核；8、滚动轴承的选择和寿命计算；9、键连接的选择和校核计算；10、联轴器的选择计算；11、润滑剂及润滑方式、密封装置的选择；12、减速器箱体的结构和主要尺寸设计；13、执行机构方案及尺寸设计（在机械原理设计中完成，本次不做）；14、执行机构构件及零件的结构尺寸设计（由设计者自定是否涉及）；15、运用计算机软件（Solidworks、Pro/E、AutoCAD等）设计及绘图；16、列出主要参考资料并编号；17、设计的心得体会和收获；六、设计工作量1、减速器装配图1张，要求计算机采用A0图纸出图，图纸格式为留装订边，标题栏、明细栏参考机械设计手册国标规定；2、传动轴零件图1张；传动零件1张，均要求计算机采用A3图纸出图，图纸格式为及箱体设计（2）减速器箱体设计；6、计算机绘图设计（1）减速器三维零件图及装配图（可不做）；（2）绘制减速器装配图；（3）绘制轴及传动零件的零件图；11（或13）周星期六至12（或14）周星期三7、编写设计计算说明书（1）编写设计计算说明书，内容包括所有的计算，并附有必要的简图；（2）说明书中最后应写出设计总结。

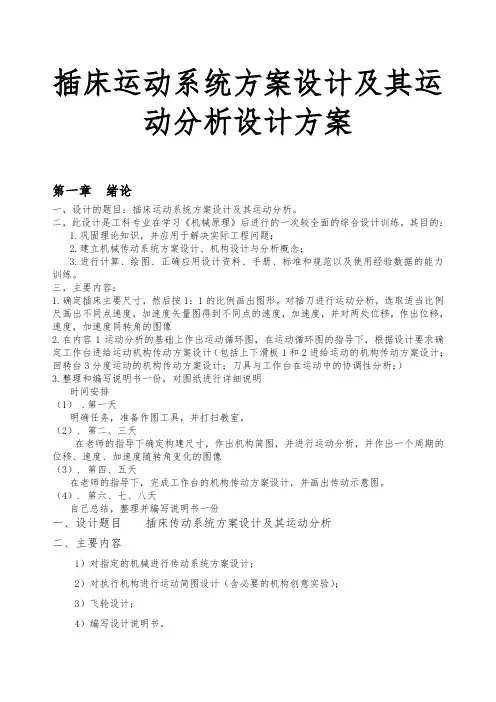

插床运动系统方案设计及其运动分析设计方案第一章绪论一，设计的题目：插床运动系统方案设计及其运动分析。
