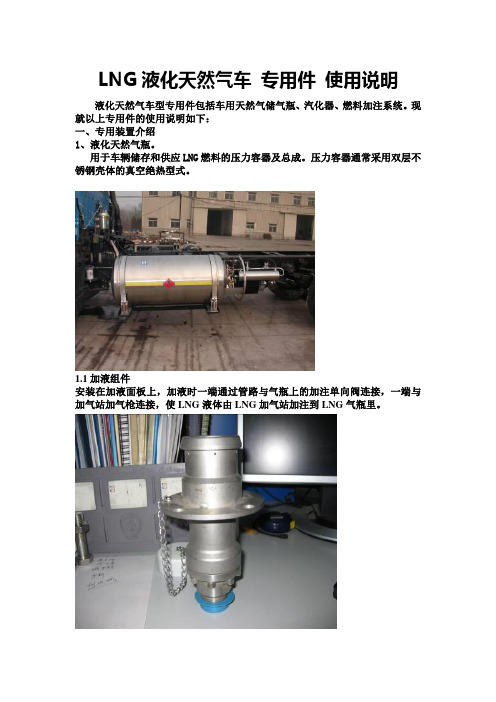

LNG液化天然气车专用件使用说明液化天然气车型专用件包括车用天然气储气瓶、汽化器、燃料加注系统。
现就以上专用件的使用说明如下：一、专用装置介绍1、液化天然气瓶。
用于车辆储存和供应LNG燃料的压力容器及总成。
压力容器通常采用双层不锈钢壳体的真空绝热型式。
1.1加液组件安装在加液面板上，加液时一端通过管路与气瓶上的加注单向阀连接，一端与加气站加气枪连接，使LNG液体由LNG加气站加注到LNG气瓶里。
1.2回气组件安装在加液面板上，加液时一端通过管路与气瓶上的回气截止阀连接，一端与加气站回气枪连接，使LNG气瓶里的气态天然气回到到LNG加气站里，形成循环，避免天然气回气损失。
1.3加注单向阀安装在LNG储气瓶箱内加注管上的阀，在加注的过程中阀打开，加注完成后，阀关闭，可避免LNG储气瓶内的LNG倒流。
1.4回气截止阀安装在LNG储气瓶箱内回气管上的阀，在加注的过程中阀打开，加注完成后，阀关闭，使气瓶内的气态天然气回到加气站内，避免天然气排放损失。
1.5供液截止阀安装在LNG气瓶上LNG供应管路上的阀，用于切断储气瓶与燃料供应管路的操作。
在加气过程中，该阀门应处于关闭状态。
1.6供液扼流阀安装在供液截止阀后面的阀，在流速异常增大时，能对流速的增大具有抑制的作用，避免管路万一发生破裂时，能抑制燃料外泄的速度。
1.7节气调节阀又名经济阀，储气瓶的压力控制装置之一，安装于燃料供应管路和气体管路之间，用于释放储气瓶内过量的气体。
当储气瓶内压力高于调节阀的设定压力时，能自动开启，使储气瓶内压力下降。
当储气瓶内压力低于设定压力时，则自动关闭气体释放通道，能有效控制气瓶内的压力。
1.8主安全阀储气瓶的压力保护控制装置之一，用于储气瓶压力高于允许的最高工作压力时自动释放气体。
国内气瓶设定一般为15.9Kg。
1.9辅助安全阀储气瓶的压力保护控制装置之一，用于主安全阀失效状态下的紧急排放，国内气瓶的设计压力一般为24Kg。
汽车用液化天然气气瓶使用说明书张家港中集圣达因低温装备有限公司目录1．前言2．设备详述3．产品基本参数4．安全5．操作充装燃料供应6．气瓶安装7．维修保养部件更换真空泄露液位计操作压力燃料泄漏维修阀门维修11. 前言本手册用于使操作者熟悉由圣达因提供的液化天然气燃料系统的性能、安全防护、操作步骤和维修保养，以达到个人熟练操作的目的。
请在阅读并完全理解此手册之后再进行操作。
在本手册中使用下列缩写：V ―截止阀门C ―单向阀E－1 －节约阀E－2 －过流阀Pr －汽化器P －压力表LG－液位计显示器SV1 ―主安全阀SV2 ―副安全阀LNG ―液化天然气Nm3/h―标准立方米／小时警告：能够引起个人伤害和死亡的条件描述谨慎：能够引起零件破坏的条件描述注意：对重要信息需要重复的声明2. 设备描述2.1 汽车用液化天然气气瓶汽车用液化天然气气瓶是作为一种低温绝热压力容器，设计有双层（真空）结构。
内胆用来储存低温液态的液化天然气，在其外壁缠有多层绝热材料，具有超强的隔热性能，同时夹套（两层容器之间的空间）被抽成高真空，共同形成良好的绝热系统。
外壳和支撑系统的设计能够承受车辆在行驶时所产生的相关外力。
内胆设计有两级安全阀在超压时起到保护作用。
在超压情况下首先打开的是主安全阀（开启压力为 1.59MPa，230psi），其作用放散由于绝热层和支撑正常的漏热损失导致的压力上升、或真空遭破坏后以及在失火条件下的加速漏热导致的压力上升。
副安全阀（开启压力为 2.41MPa，350psi）的压力设定点较主安全阀高，在主安全阀失效或发生堵塞时，副安全阀启动。
2外壳在内部超压条件下的保护是通过一个环形的抽空塞来实现的。
如果内胆发生泄漏（导致夹套压力超高），当压力达到0.1～0.2MPa抽空塞将打开泄压。
万一抽空塞发生泄漏将导致真空破坏，这时可以发现外壳出现“冒汗”（大面积结水珠）甚或结霜现象。
当然，在与气瓶连接的管道末端出现的结霜或凝水现象是正常的。
lng气瓶操作流程
LNG气瓶是用于储存液化天然气（LNG）的容器，通常用于运输
和储存天然气。
在操作LNG气瓶时，必须严格遵守操作流程，以确
保安全性和有效性。
以下是关于LNG气瓶操作流程的详细介绍：
1.检查气瓶：在操作LNG气瓶之前，首先要检查气瓶的外观是
否有损坏或泄漏的迹象。
确保气瓶处于良好状态，没有任何问题。
2.准备工作：在操作LNG气瓶之前，需要做好充分的准备工作。
包括准备好所需的工具和设备，确保操作环境清洁整洁，以及确保
操作人员具备必要的技能和知识。
3.连接气瓶：将LNG气瓶连接到相应的设备或管道上。
确保连
接处密封良好，没有漏气的情况发生。
4.开启气瓶：打开LNG气瓶的阀门，使天然气流入相应的设备
或管道中。
在开启气瓶时，要小心谨慎，确保操作正确，避免发生
意外。
5.监控气瓶：在操作LNG气瓶的过程中，需要不断监控气瓶的
压力和温度。
确保气瓶处于安全范围内，避免发生危险情况。
6.关闭气瓶：在使用完毕后，及时关闭LNG气瓶的阀门，停止
气体流入。
确保气瓶处于安全状态，避免发生泄漏或其他意外情况。
7.清洁气瓶：在操作LNG气瓶之后，需要对气瓶进行清洁和维护。
确保气瓶处于良好状态，延长其使用寿命。
总的来说，操作LNG气瓶需要严格遵守操作流程，确保安全性和有效性。
只有做好充分的准备工作，小心谨慎地操作，及时监控气瓶的状态，才能保证操作的顺利进行，避免发生意外事故。
希望以上介绍对您有所帮助。
汽车用液化天然气（LNG）气瓶使用说明书（第一版）目录1产品简介 (1)1.1气瓶简介 (1)1.2供气系统 (1)2安全防护 (3)3气瓶安装 (4)3.1气瓶安装 (4)3.2管线安装 (4)4使用 (5)4.1使用前准备工作 (5)4.2气瓶的使用 (5)4.3日常维护 (7)5故障及维修 (10)1产品简介1.1气瓶简介汽车用液化天然气（LNG）气瓶是一种低温绝热压力容器，设计有双层（真空）结构。
内胆用来储存低温液态的液化天然气，在其外壁缠有多层绝热材料，具有超强的隔热性能，同时夹层（两层容器之间的空间）被抽成高真空，共同形成良好的绝热系统。
在夹层中放置有吸附性优异的材料，保证了夹层的持久真空。
外壳和支撑系统的设计能够承受车辆在行驶时所产生的相关外力。
内胆设计有两级安全阀在超压时起到保护作用。
外壳在内部超压条件下的保护是通过一个环形的抽空塞来实现的。
所有的管路、阀件都设置在气瓶的一端，并用防护圈或保护罩进行防护。
1.2 供气系统1.2.1 供气系统流程增压系统（可选配）图1 供气系统流程图表1符号说明作用V1 放空截止阀手动阀，泄放瓶内压力V2 出液截止阀手动阀，开启排液V3 增压截止阀手动阀，开启增压A1 经济阀达到设定压力开启A2 增压调节阀达到设定压力关闭A3 稳压阀达到设定压力关闭S1 一级安全阀达到设定压力开启泄压S2 二级安全阀达到设定压力开启泄压S3 增压安全阀达到设定压力开启泄压S4 抽空咀达到设定压力开启C1 进液单向阀充液，防倒流r 过流阀出液控制流量P 内胆压力表显示气瓶内气相压力液位计L1液位计量系统采用电容式液位计，由三部分构成：液位传感器、液位变送器和液位计读表。
液位传感器安装在气瓶内部，液位变送器装在气瓶阀门操作端，液位计读表安装在驾驶室。
液位传感器作为气瓶整体的一个组成部分，安装在气瓶的内部。
其作用是根据气瓶内的液位高度产生一个成线性比例的电信号，并传送给液位变送器。
LNG气瓶说明书。
5.1.1 特性处理液化天然气的危险主要来自以下三方面特性：1. 极低温度。
在大气压力下按液化天然气组成不同，其沸点略有差别，但都在-162℃左右，在此低温下液化天然气蒸汽密度大于环境空气。
2. 仅少量液体就能转化为大量气体。
1体积液化天然气大致能够转化成600~625体积气体。
3. 天然气是可燃的。
一般环境条件下，5~15%（体积，下同）天然气和空气混合是可燃的。
这意味着，当空气中天然气的体积分数<5%，或者>15%都不会燃烧，当然也就不会爆炸。
5.1.2 液化天然气的蒸发5.1.2.1 蒸发气（BOG----boil-off gas）的物理性质大批量的液化天然气是作为一种沸腾液体储存在绝热的储罐中的。
任何传入储罐的热量都将导致一定量液体蒸发而成为气体，这部分气体称为蒸发气体，其组成与液体组成有关。
5.1.2.2 闪蒸加压的液化天然气当其压力降至沸点以下时，将有一定量的液体蒸发而成气体，同时液体温度也随之降到其压力下的沸点，此过程称为闪蒸。
液化天然气是一种多元混合物，因此闪蒸气组成不同于液体组成。
计算闪蒸气及与之相对应的液体组分相当困难，必须借助计算机。
以下数据可以作为估算的参考：压力在100~200kPa范围内，1m3处于沸点下的液化天然气降低1kPa压力时闪蒸出的气体量约为0.4kg。
5.1.3.1 溢出液体的性质液化天然气倾倒在地面上时，起初蒸发迅速，然后很快降到某一固定的蒸发速度，固定速度取决于地面吸热性能及可由周围大气中获得的热量。
5.1.3.2 液化天然气的泄漏液化天然气泄漏到水中产生强烈的对流传热，以致在一定的面积内蒸发速度保持稳定。
随着天然气流动泄漏面积逐渐扩大，直到气体蒸发量等于漏出液体所能产生的气体量。
5.1.3.3 气体云团的膨胀与扩散泄漏的液化天然气刚开始蒸发时产生的气体温度接近于液体温度，其密度大于环境空气。
冷气体在未大量吸收环境空气中的热量之前，沿地面形成一个对流层。
LNG 汽车供气系统使用手册（2010-10试用版）青岛瑞丰气体有限公司目录LNG 汽车供气系统使用手册一、气瓶简图二、阀门介绍三、供气系统流程及操作四、定期检查、维护内容五、供气系统故障及处理车用LNG 供气系统应急预案六、液化天然气的基本特性七、事故应急处理人员的着装要求八、车用液化天然气气瓶（车）处于火灾环境时九、车用液化天然气气瓶（车）处于超压状态时十、车用液化天然气气瓶（车）真空意外丧失（内容器泄漏或外容器泄漏）时十一、车用液化天然气气瓶（车）阀门冻住时十二、车用液化天然气气瓶（车）翻车、气瓶受撞时一、气瓶简图1.排空阀（DN10）；2.第二安全阀（2.41MPa）；3.第一安全阀（1.7MPa）；4.过流阀；5.出液阀（DN10）6.止回阀；7.调压阀8.放空口M27X29.压力表（YO-60）10.进液口M36X211.M27X2液位计(本图为本厂产品之一示例说明，其他气瓶规格尺寸见规格附表)。
（应选择带增压的图片）二、阀门介绍l 、进液阀（V-1 ) ：位于气瓶进液口的单向阀，LNG由气瓶外向气瓶内流动时阀门开启，反向时阀门自动关闭。
2 、出液阀（C-2 ) ：位于气瓶出液口的低温截止阀，汽车行驶时打开，长时间停车时应关闭。
3 、过流阀：安装在出液阀后，用于限制流量的自动阀门。
当出液口流量超过设定值时自动关闭。
正常使用时应缓慢开启，待压力接近平衡后再逐渐开大。
（如何开启？）4 、压力表（Pl ) ：用于显示气瓶内的气相压力。
5 、液位计接头：连接车内液位计的接头、、6 、主安全阀（SV-1 )：连接气瓶内气相空间，用于保证气瓶安全的阀门。
当气瓶内压力达到预先设定的值时，阀门自动开启泄放：主安全阀的设定开启压力为1 . 6MPa。
7 、副安全阀（SV-2）：作用同主安全阿，设定的开启压力为2 . 4MPa8 、放空阀（V-1 )：安装在气瓶气相空间，用于手动排放泄压的低温截止阀。
9 、节约阀（E-1) ：连接气瓶的气相、出液阀之前的自动开闭阀门，当气瓶内压力达到设定值时开启，将气瓶内气相与出液口连通．气瓶内气体由出液口排除，使得气瓶内压力减低到安全值，即可稳定气瓶内压力又可达到降低气耗的效果。
LNG热瓶充装操作规程
前提：司机告诉我方车辆长时间停用，且储气瓶内气体不多，处于“热瓶”状态，或我方通过自身卡片管理系统，发现该公司车辆长时间未到本公司进行充装作业，经询问司机后，得知该车辆停用时间较长。
证实车辆储气瓶有可能处于“热瓶”状态时，我们将按照热瓶操作规程进行操作：
热瓶加气操作规程：
1.1 通过车辆储气瓶气相连接阀，卸放掉车辆储气瓶内较高温的气相天然气，待车辆储气瓶内压力降到0.7Mpa后。
1.2 控制流量向储气罐内缓慢充入大约5公斤天然气，与此同时打开气相阀门，让车辆储气瓶内刚加入的天然气通过气相阀回收到加气机回收系统。
在此过程中，瓶内低温天然气气化升压的过程中，瓶内胆也得到冷却。
如此反复充装、释放气相操作5次，越往后充装释放过程，充装后静置时间要越长。
1.3 瓶内压力达到正常工作压力后，进行系统的检漏。
1.4 开启排放阀降低瓶内压力。
1.5 一切检查正常后，即可按正常充装流程进行充装作业。
1.6 注意事项：
1、第一次充装前，必须先排放储气瓶内较高温气相天然气。
2、第一次充装时，必须定量缓慢的充，不准直接大量充装，否则会造成储气瓶变形及次生危害。
3、第一次充装时，必须同时打开气相排放阀，进行气相回收操作。
液化天然气（LNG）瓶组站运行操作手册张家港韩中深冷科技有限公司二零一一年十一月第一章天然气与液化天然气（LNG）知识1.1 天然气知识近20多年来，世界天然气需求持续稳定增长，平均增长率保持在2%，预计2020在世界能源组成中的比重将会增加到29%左右。
中国是开发利用天然气资源最早的国家。
新中国成立后，天然气产业有了很大发展。
特别是“八五”以来，中国储量快速增长，天然气进入高速发展时期。
但从全世界看，中国天然气产业整体水平还很低，资源探明程度仅7%左右，储量动用程度约50%，特别是天然气在能源结构中所占的比例极低，不到世界平均水平的十分之一。
随着中国国民经济的持续发展，工业化程度的不断提高，对清洁能源的需求不断增大，预示着天然气具有很大的发展空间，中国天然气产业具有良好的发展前景。
中国天然气产业正面临着前所未有的发展机遇和挑战。
随着科技进步，世界能源消费结构不断地向低碳化演变，天然气作为低碳化的清洁能源在世界各国都得到了高度的重视和发展，而目前中国天然气产业的发展与国民经济及社会发展很不适应。
为此，国家从能源结构调整、加强环保和可持续发展等基本国策出发，“十五”将大力发展天然气的开发利用，这将为天然气产业的发展创造良好环境。
1.1.1 天然气组成天然气是由烃类和非烃类组成的复杂混合物。
大多数天然气的主要成份是气体烃类，此外还含有少量非烃类气体。
天然气中的烃类基本上是烷烃，通常以甲烷为主，还有乙烷、丙烷、丁烷、戊烷、以及少量的已烷以上烃类。
在C中有时还含有极少量的环烷烃（如甲基不6戊烷）及芳香烃（如苯、甲苯）。
天然气中的非烃类气体，一般为少量的氮气、氧气、氢气、二氧化碳、水蒸气、硫化氢，以及微量的惰性气体如氦、氩、氙等。
天然气中的水蒸气一般呈饱和状态。
天然气的组成并非固定不变，不仅不同地区油、气藏中采出的天然气组成判别很大，甚至同一油、气藏的不同生产井采出的天然气组成也会有很大的区别。
1、根据化学组成的不同分类（1）干性天然气：含甲烷90%以上的天然气。
