目录1.摘要及关键词-------------------------------------------32.总体设计方案-------------------------------------------33.硬件电路及仿真设计------------------------------------104.程序设计及调试----------------------------------------125.本人承担的小组工作以及设计体会------------------------136.参考文献----------------------------------------------137.元器件清单及程序清单----------------------------------13摘要：本次设计主要由三个模块组成：A/D转换模块，数据处理模块及显示模块。
A/D转换主要由芯片ADC0809来完成，它负责把采集到的模拟量转换为相应的数字量在传送到数据处理模块。
数据处理则由芯片AT89C52来完成，其负责把ADC0809传送来的数字量经过一定的数据处理，送到LCD1602液晶显示模块进行显示；此外,它还控制着ADC0809芯片工作。
关键词：数字电路单片机 ADC0809 LCD1602总体方案的设计：本次设计的要求如下：1.可以选择测量8路1-5V的8路电压值：2.可轮流显示或单路选择显示（可选）；3.测量显示的最小分辨率为0.01V，测量的误差正负0.02V；4.具有电压过低，过高声光报警功能，报警限可独立设置。
设计思路：根据设计的要求，进行器件的选择。
芯片控制选取STC89C52单片机，由于要控制8路，故选取ADC0809的数模转换，显示部分选用目前很流行的LCD1602的液晶显示，最后采用8个开关控制8个通道，所以选取74LS148。
下面进行逐一叙述：STC89C52单片机芯片管脚如下STC89C52的管脚图STC89C52是一种低功耗、高性能CMOS8位微控制器，具有 8K 在系统可编程Flash 存储器。
基于单片机的数字电压表设计一、引言在电子测量领域中，电压表是一种常用的测量仪器，用于测量电路中的电压值。
传统的模拟电压表由于精度低、读数不便等缺点，逐渐被数字电压表所取代。
数字电压表具有精度高、读数直观、抗干扰能力强等优点，广泛应用于工业自动化、电子设备检测、实验室测量等领域。
本文将介绍一种基于单片机的数字电压表设计方案，详细阐述其硬件电路设计、软件编程实现以及系统性能测试。
二、系统总体设计方案（一）设计要求设计一款基于单片机的数字电压表，能够测量 0 5V 的直流电压，测量精度为 001V，具有实时显示测量结果的功能。
（二）系统组成本数字电压表系统主要由以下几个部分组成：1、传感器模块：用于将输入的电压信号转换为适合单片机处理的电信号。
2、单片机模块：作为系统的核心，负责对传感器采集到的数据进行处理和计算，并控制显示模块显示测量结果。
3、显示模块：用于实时显示测量的电压值。
三、硬件电路设计（一）传感器模块选用 ADC0809 作为模数转换芯片，它具有 8 个模拟输入通道，可以将 0 5V 的模拟电压转换为 8 位数字量输出。
（二）单片机模块选择 AT89C51 单片机作为控制核心，它具有 4K 字节的 Flash 程序存储器和 128 字节的随机存取数据存储器。
（三）显示模块采用液晶显示屏（LCD1602）作为显示器件，它能够清晰地显示数字和字符信息。
四、软件编程实现（一）编程语言选择使用 C 语言进行编程，C 语言具有语法简洁、可移植性强等优点。
（二）主程序流程主程序首先进行系统初始化，包括单片机端口初始化、LCD1602 初始化、ADC0809 初始化等。
然后启动 ADC0809 进行模数转换，读取转换结果并进行数据处理，计算出实际的电压值。
最后将电压值发送到 LCD1602 进行显示。
（三）模数转换子程序ADC0809 的转换过程通过控制其启动转换引脚（START）和读取转换结束引脚（EOC）来实现。
基于单片机的数字电压表设计一、背景介绍随着科技的发展，越来越多的人开始关注电压表。
电压表是一种测量电压的仪器，它可以根据检测到的电压值显示出相应的数字。
传统的电压表使用指针或指示灯来显示电压值，但这种方式会有很多限制，例如不能显示小于1V的电压值，对于高精度的测量也不能满足要求。
为了解决上述问题，本文提出了一种基于单片机的数字电压表设计方案。
二、基于单片机的数字电压表设计原理基于单片机的数字电压表设计采用单片机ADC（模数转换）模块来检测电压值，将检测到的电压值转换成数字值，然后通过LCD（液晶显示器）来显示。
该设计中需要使用一个模拟信号处理电路，它包括一个放大器、一个滤波器和一个参考电压电路。
放大器可以增加信号的幅值，以便更好地检测信号的电压值；滤波器可以削弱外部电磁干扰，以便更好地检测电压值；参考电压电路可以把外部电压转换为0-5V之间的电压，以便更好地检测电压值。
三、设计方案1.单片机：AT89S522.ADC模块：AD79053.放大器：LM3584.滤波器：LPF（低通滤波器）5.参考电压电路：LM3176.LCD显示器：12864四、设计步骤1. 利用LM358放大器和LPF滤波器对测量的电压值进行放大和滤波处理，以获得更精准的数据。
2. 利用LM317参考电压电路将放大后的电压值转换为0-5V的电压，以便更好地检测电压值。
3. 将转换后的电压值送入AD7905 ADC模块，将检测到的电压值转换成数字值。
4. 将转换后的数字值送入AT89S52单片机，并通过12864 LCD显示器将检测到的电压值显示出来。
五、总结本文提出了一种基于单片机的数字电压表设计方案，主要采用单片机ADC模块来检测电压值，并将检测到的电压值转换为数字值，然后通过LCD显示器显示出来。
该设计方案可以满足各种电压测量要求，具有良好的精度和可靠性。

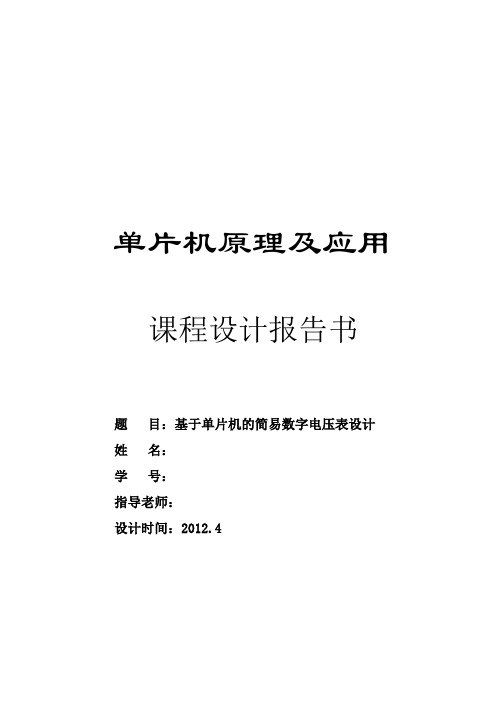

单片机原理及应用课程设计报告书题目：基于单片机的简易数字电压表设计姓名：学号：指导老师：设计时间：2012.4目录1.引言 (1)1.1.设计意义 (1)1.2.系统功能要求 (1)2.方案设计 (1)3.硬件设计 (2)3.1.硬件电路 (2)3.1.1.硬件电路图部分模块设计 (2)3.1.2.硬件电路图整体设计 (4)3.2.硬件电路仿真 (5)4.软件设计 (5)4.1.初始化程序 (5)4.2.主程序 (5)4.3.显示子程序 (6)4.4.A/D转换测量子程序 (6)5.系统调试 (7)6.设计总结 (8)7.附录 (8)7.1.源程序代码 (8)7.2.作品实物图片 (14)8.参考文献 (14)基于单片机的简易数字电压表设计1.引言1.1.设计意义传统的指针式刻度电压表功能单一，进度低，容易引起视差和视觉疲劳。
而数字电压表读数直观抗干扰信号等优点。
通过本次基于AT89C52单片机为控制系统，ADC0809为转换的简易数字电压表的课程设计可以从中了解片机控制的数字电压表的基本原理，将课堂上的理论知识紧密的联系起来，掌握包括硬件的组装及相关软件的使用和系统调试。
1.2.系统功能要求简易数字电压表可以测量0－5V的8路输入电压值，并在4位LED数码管上轮流显示或单路选择显示。
测量误差约为0.02V。
2.方案设计按系统功能实现要求，决定控制系统采用AT89C52单片机，A/D转换采用ADC0809.系统除能实现要求的功能外，还能方便的进行8路其他A/D转换量的测量，远程测量结果传送等拓展功能。
数字电压表系统设计方案框图如图1所示：图1 数字电压表系统设计方案框图3.硬件设计3.1.硬件电路3.1.1.硬件电路图部分模块设计AT89C52芯片引脚图如图2 所示AT89C52图2晶振电路晶振电路用于产生单片机工作所需的时钟信号，使用晶体震荡器时，c2,c3取值20~40PF，使用陶瓷震荡器时c2,c3取值30~50PF。
基于单片机的数字电压表的课程设计一、引言在电子测量领域，电压表是一种常见且重要的测量工具。
传统的模拟电压表存在精度低、读数不直观等缺点，而数字电压表则凭借其高精度、高稳定性和直观的数字显示等优势，在电子测量中得到了广泛的应用。
本课程设计旨在基于单片机设计一款数字电压表，以实现对直流电压的准确测量和数字显示。
二、设计要求1、测量范围：0 5V 直流电压。
2、测量精度：优于 01V 。
3、显示方式：四位数码管显示。
4、具备超量程报警功能。
三、系统总体设计本数字电压表系统主要由单片机最小系统、A/D 转换模块、数码管显示模块和报警模块组成。
单片机最小系统作为控制核心，负责整个系统的运行和数据处理。
A/D 转换模块将输入的模拟电压转换为数字量，供单片机读取。
数码管显示模块用于显示测量的电压值。
报警模块在测量电压超过设定范围时发出报警信号。
四、硬件设计1、单片机最小系统选用 STC89C52 单片机，其具有性能稳定、价格低廉等优点。
最小系统包括单片机芯片、晶振电路和复位电路。
2、 A/D 转换模块采用 ADC0809 芯片进行 A/D 转换。
ADC0809 是 8 位逐次逼近型A/D 转换器，具有 8 个模拟输入通道，能够满足本设计的需求。
3、数码管显示模块使用四位共阳极数码管进行电压显示。
通过单片机的 I/O 口控制数码管的段选和位选，实现数字的显示。
4、报警模块采用蜂鸣器作为报警元件，当测量电压超过 5V 时，单片机输出高电平驱动蜂鸣器发声报警。
五、软件设计软件部分主要包括主程序、A/D 转换子程序、数据处理子程序和显示子程序等。
1、主程序负责系统的初始化，包括单片机端口设置、A/D 转换器初始化等。
然后循环调用 A/D 转换子程序、数据处理子程序和显示子程序，实现电压的测量和显示。
2、 A/D 转换子程序控制 ADC0809 进行 A/D 转换，并读取转换结果。
3、数据处理子程序将 A/D 转换得到的数字量转换为实际的电压值，并进行精度处理。
甘肃畜牧工程职业技术学院毕业设计题目：基于51单片机的简易数字电压表的设计系部：电子信息工程系专业：信息工程技术班级：学生姓名：学号：指导老师：日期：目录毕业设计任务书 (1)开题报告 (2)摘要 (6)关键词 (7)引言 (8)第一章AD转换器 (9)1．1AD转换原理 (9)1．2 ADC性能参数 (11)1．2．1 转换精度 (11)1．2．2. 转换时间 (12)1．3 常用ADC芯片概述 (13)第二章8OC51单片机引脚 (14)第三章ADC0809 (16)3.1 ADC0809引脚功能 (16)3.2 ADC0809内部结构 (18)3.3ADC0809与80C51的接口 (19)3.4 ADC0809的应用指导 (20)3.4.1 ADC0809应用说明 (20)3.4.2 ADC0809转换结束的判断方法 (20)3.4.3 ADC0809编程方法 (21)第四章硬件设计分析 (22)4.1电源设计 (22)4.2 关于74LS02，74LS04 (22)4.3 74LS373概述 (23)4.3.1 引脚图 (23)4.3.2工作原理 (23)4.4简易数字电压表的硬件设计 (24)结论 (25)参考文献 (26)附录 (27)致谢 (29)毕业设计任务书开题报告摘要随着我国现代化技术建设的发展，电子检测技术日新月异,本此设计基于80C51单片机的一种8路输入电压测量电路，该电路采用ADC0809 A D转换元件,实现数字电压表的硬件电路与软件设计。
该系统的数字电压表电路简单, 可以测量0～5V的电压值,并在四位LED数码管上轮流显示或单路选择显示。
所用的元件较少,成本低,调节工作可实现自动化。
还可以方便地进行8路AD转换量的测量,远程测量结果传送等功能。
With the construction of modern technology, electronic detection technology advances, the 80C51 microcontroller for this design is based on an 8-input voltage measurement circuit that uses ADC0809 A D conversion components, digital voltage meter . The system's digital voltmeter circuit is simple, can measure the voltage 0 ~ 5V, and the four turns on the LED digital display or a single select Show. Fewer components used in low cost, regulation work can be automated. You can also easily 8 A D conversion volume measurement, remote measurement transferfunctions.数字电压表单片机 AD转换 AT80C51Digital voltmeter microcontroller A D conversion AT80C51数字电压表简称DVM，它是采用了数字化测量技术，把连续模拟量（直流输入电压）转换成不连续，离散的数字形式加以现实的仪表。
任务书摘要本文介绍了基于89c51单片机的一种8路输入电压测量电路,该电路采用ADC0809作为A/D转换元件，测量范围0至5伏，小数点后显示一位。
要求能够依次显示每路通道电压，而且能够通过拨码开关选择输入通道。
使用3位LED 模块显示，前面一位显示通道号，后面两位显示测量电压值。
本系统主要包括四大模块：数据采集模块、控制模块、显示模块、A/D转换模块。
绘制电路原理图与工作流程图，并进行调试，最终设计完成了该系统的硬件电路。
在软件编程上，采用了汇编语言进行编程，开发环境使用WAVE集成开发环境。
开发了显示模块程序、通道切换程序、A/D转换程序。
关键词：ADC0809；A/D转换；LED显示目录1 方法论证 (5)1.1 系统的设计任务 (5)1.2 设计方案 (5)1.3 软硬件开发环境 (6)2 数字电压表硬件设计 (7)2.1 单片机主电路设计 (7)2.1.1 复位电路 (7)2.1.2 晶振电路 (7)2.2 测量、转换电路设计 (8)2.3 按键电路设计 (9)2.4 显示电路设计 (10)2.4.1 LED数码管构成 (10)2.4.2 显示方式 (11)3 软件设计 (14)3.1 主程序设计 (14)3.1.1 工作流程 (14)3.1.2 存储空间定义安排 (15)3.2 模块程序设计 (15)3.2.1 A/D转换测量程序 (15)3.2.2 显示程序 (16)4 系统调试与分析 (18)4.1 调试内容及问题解决 (18)4.2 系统进一步改进方案 (18)附录1：硬件原理图 (20)附录2：程序清单 (21)参考文献 (24)1 方法论证1.1 系统的设计任务设计单片机主电路、数据采集接口电路、LED显示电路、拨码控制电路，能够实现对8路电压值进行测量，能够显示当前测量通道号及电压值，电压精度小数点后1位，可以通过键盘选择循环显示8路的检测电压值和指定通道的检测电压值。
1.2 设计方案将数据采集接口电路输入电压传入ADC0809数模转换元件，经转换后通过D0至D7与单片机P0口连接，把转换完的模拟信号以数字信号的信号的形式传给单片机，信号经过单片机处理从LED数码显示管显示。
课程设计报告题目：基于单片机的简易数字电压表设计学生姓名：学生学号：系别：专业届别：指导教师：基于单片机的简易数字电压表设计1、绪论智能仪器是仪器仪表的一种，近年来计算机技术及微电子器件在工程技术中应用十分广泛，在此基础上发展起来的智能仪表无论是在测量的准确性、灵敏度、可靠性、自动化程度、运用功能方面还是在解决测量技术与控制技术问题的深度及广度方面都有了很大的发展，以一种崭新的面貌展示在人们的面前。
数字电压表是在此基础上发展起来，并被广泛的应用。
数字电压表（Digital Voltmeter）简称DVM，它是智能仪器中最常见的，是采用数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。
目前，由各种单片A/D 转换器构成的数字电压表，已被广泛用于电子及电工测量、工业自动化仪表、自动测试系统等领域，显示出强大的生命力。
与此同时，由DVM扩展而成的各种通用及专用数字仪器仪表，也把电量及非电量测量技术提高到崭新水平数字电压表的特点：显示清晰直观，读数准确；传统的模拟式仪表必须借助于指针和刻度盘进行读数，在读数过程中不可避免地会引入人为的测量误差（例如视差），并且容易造成视觉疲劳。
数字电压表则采用先进的数显技术，使测量结果一目了然，只要仪表不发生跳数现象，测量结果就是惟一的，不仅保证读数的客观性与准确性，还符合人们的读数习惯，能缩短读数和记录的时间。
2．工具与开发平台2.1 开发软件Keil C51 uVision2Keil uVISION2 是众多单片机应用开发软件中优秀的软件之一，它支持众多不同公司的MCS-51 架构的芯片，它集编辑，编译，仿真等于一体，同时还支持、PLM、汇编和C语言的程序设计，界面友好，易学易用，在调试程序，软件仿真方面也有很强大的功能。
Keil C51集成开发环境主要由菜单栏、工具栏、源文件编辑窗口、工程窗口和输出窗口五部分组成。
工具栏为一组快捷工具图标，主要包括基本文件工具栏、建造工具栏和调试工具栏，基本文件工具栏包括新建、打开、拷贝、粘贴等基本操作。
基于单片机的简易数字电压表设计随着电子技术的迅猛发展，数字电压表在实验室、工业和日常生活中的应用越来越广泛。
本文将详细介绍基于单片机的简易数字电压表的设计过程，包括系统设计思路、硬件选型、软件实现以及调试过程。
设计一个简易数字电压表的目标是实现对直流电压的实时测量，并将其以数字形式显示。
该系统的核心是单片机，它负责数据采集、处理及结果显示。
选用单片机的原因在于其体积小、成本低、易于编程等优点。
在硬件设计方面，系统主要由输入电路、单片机、显示模块和电源模块组成。
输入电路的作用是将待测电压信号转化为单片机可处理的电信号。
一般采用分压电路，通过电阻分压的方法，将高电压降低至单片机的可接受范围。
还需考虑输入电压的范围，以确保测量精度和系统安全。
选用的单片机需具备一定的模拟输入功能，以便对电压进行采样。
常用的单片机型号有51系列、AVR系列及STM32系列等，其中STM32系列因其较高的性能和丰富的外设而受到广泛关注。
在设计中，应根据具体需求选择合适的单片机，并进行必要的引脚配置。
显示模块的选择是系统设计的重要环节，常用的有液晶显示屏（LCD）和七段数码管。
液晶显示屏具有显示内容丰富、可视角度广等优势，但其功耗相对较高。
而七段数码管则以其简洁明了的特性广泛应用于数字电压表中。
在本设计中，建议使用LCD显示模块，以便于显示多位数值及相关信息。
电源模块的设计需确保系统的稳定运行。
一般采用稳压电源，为单片机及其他外设提供稳定的电压供应。
需考虑电源的功耗及散热问题，确保系统在长期工作中不会出现故障。
数据处理模块是整个系统的核心，其主要任务是将采集到的模拟电压信号转换为相应的数字值。
可采用模数转换（ADC）技术，将模拟信号转换为数字信号，并进行必要的线性化处理。
处理过程中，应考虑量化误差及噪声对测量结果的影响。
数据显示模块负责将处理后的电压值通过LCD显示出来。
在这一过程中，需要对显示内容进行格式化，以确保信息的清晰易读。
基于单片机的数字电压表设计数字电压表在电子技术中使用非常广泛，可以用来测量电路中的直流电压、交流电压以及各种信号的幅度等等。
基于单片机的数字电压表实现了数字电压的读取和显示，具有精确、稳定、易操作等特点，下面将介绍基于单片机的数字电压表的设计原理及实现方法。
一、系统结构基于单片机的数字电压表主要是由程序控制模块、模数转换模块和数字显示模块组成。
程序控制模块主要用来完成开机、校准、测试、功能选择等功能；模数转换模块主要将电压信号转换成数字量，供数字显示模块使用；数字显示模块主要将转换后的数字量显示在LCD液晶屏上。
二、硬件设计1.电源电路电源电路主要用来为电路提供稳定的电压和电流，本电路采用稳压电源芯片LM7805实现，稳压芯片输入端连接外部DC12V/1A电源，输出端连接电路板上的整个电路。
2.输入电路输入电路主要用来将被测电源的电压传递给单片机，常规情况下采用分压电路实现。
在本电路中，电阻R1和电容C1为RC滤波电路，起到滤波作用，防止干扰信号的影响；电阻R2是分压电路中的电阻，它根据电压值的不同设置不同的值，以保证被测电压在单片机内部转换过程中不会对单片机产生影响。
3.单片机模块单片机模块是系统的核心部分，本电路中选用STM32F103C8T6单片机实现模数转换和数码管控制，使用C 语言编写程序，通过模拟输入端口读取电压并进行模数转换，将得到的数字使用查表法将其转换为数码管控制脉冲，控制数码管的亮灭实现数字显示。
4.数字显示模块数字显示模块主要由七段数码管、LCD液晶屏幕、导线和电容等器组成，七段数码管用于展示测量到的电压大小，LCD 液晶屏用于展示功能选项、单位等信息。
导线是电路板内部连接线路，电容等器用来平滑电压波动。
三、软件设计1.引脚定义在程序中首先定义STM32F103C8T6单片机内存地址、输入输出引脚和电平状态，其中A0口用来读取被测电压；B0-B7口用来控制七段数码管的亮灭；C0口用来输出PWM，控制风扇的旋转速度；D0口用来控制蜂鸣器的开启和关闭。
(完整)基于单片机简易数字电压表的设计编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)基于单片机简易数字电压表的设计）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)基于单片机简易数字电压表的设计的全部内容。
简易数字电压表的设计学院：机电工程学院专业：自动化X班姓名：XXX学号：XXXXXXXXXX目录1.摘要及关键词--———-——-———-—--—--—--—---—----—-——-———---—32.总体设计方案------——————---———--—--———--—-—-—-—-—-—-—--33.硬件电路及仿真设计--———--—————-—--———————--—--——----—-104.程序设计及调试———-—-----—-———----——-—--——-—--————-————125.本人承担的小组工作以及设计体会-——----——--———-—-———----136.参考文献————-——-—-————-——--——---—-————--———---—-——-—-—137.元器件清单及程序清单—--——————--—-—————--——-————--——---13摘要：本次设计主要由三个模块组成：A/D转换模块，数据处理模块及显示模块.A/D转换主要由芯片ADC0809来完成，它负责把采集到的模拟量转换为相应的数字量在传送到数据处理模块。
数据处理则由芯片AT89C52来完成，其负责把ADC0809传送来的数字量经过一定的数据处理，送到LCD1602液晶显示模块进行显示；此外，它还控制着ADC0809芯片工作.关键词：数字电路单片机 ADC0809 LCD1602总体方案的设计：本次设计的要求如下：1.可以选择测量8路1-5V的8路电压值：2.可轮流显示或单路选择显示（可选）；3.测量显示的最小分辨率为0.01V，测量的误差正负0。
02V；4.具有电压过低，过高声光报警功能,报警限可独立设置。
设计思路：根据设计的要求，进行器件的选择。
芯片控制选取STC89C52单片机，由于要控制8路，故选取ADC0809的数模转换，显示部分选用目前很流行的LCD1602的液晶显示，最后采用8个开关控制8个通道，所以选取74LS148。
下面进行逐一叙述：STC89C52单片机芯片管脚如下STC89C52的管脚图STC89C52是一种低功耗、高性能CMOS8位微控制器，具有 8K 在系统可编程Flash 存储器。
在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。
具有以下标准功能：8k字节Flash,512字节RAM, 32 位I/O 口线，看门狗定时器，内置4KB EEPROM，MAX810复位电路，三个16 位定时器/计数器，一个6向量2级中断结构,全双工串行口.另外 STC89X52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。
空闲模式下，CPU 停止工作,允许RAM、定时器/计数器、串口、中断继续工作。
掉电保护方式下，RAM内容被保存,振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。
最高运作频率35Mhz，6T/12T可选。
复位电路设计单片机在启动运行时都需要复位，使CPU和系统中的其他部件都处于一个确定的初始状态，并从这个状态开始工作。
MCS-51单片机有一个复位引脚RST，采用施密特触发输入。
当震荡器起振后，只要该引脚上出现2个机器周期以上的高电平即可确保时器件复位［1]。
复位完成后，如果RST端继续保持高电平，MCS-51就一直处于复位状态，只要RST恢复低电平后,单片机才能进入其他工作状态。
单片机的复位方式有上电自动复位和手动复位两种，下图是51系列单片机统常用的上电复位和手动复位组合电路，只要Vcc上升时间不超过1ms,它们都能很好的工作［1］。
复位电路时钟电路设计单片机中CPU每执行一条指令,都必须在统一的时钟脉冲的控制下严格按时间节拍进行，而这个时钟脉冲是单片机控制中的时序电路发出的。
CPU执行一条指令的各个微操作所对应时间顺序称为单片机的时序。
MCS—51单片机芯片内部有一个高增益反相放大器，用于构成震荡器，XTAL1为该放大器的输入端，XTAL2为该放大器输出端，但形成时钟电路还需附加其他电路[1]。
本设计系统采用内部时钟方式，利用单片机内部的高增益反相放大器,外部电路简，只需要一个晶振和 2个电容即可，如下图所示。
时钟电路ADC0809：ADC0809是美国国家半导体公司生产的CMOS工艺8通道，8位逐次逼近式A/D模数转换器。
其内部有一个8通道多路开关，它可以根据地址码锁存译码后的信号，只选通8路模拟输入信号中的一个进行A/D转换。
是目前国内应用最广泛的8位通用A/D芯片.下图是内部电路结构及外部管脚图：1．主要特性1）8路输入通道，8位A/D转换器,即分辨率为8位.2）具有转换起停控制端。
3)转换时间为100μs（时钟为640kHz时)，130μs（时钟为500kHz时）4)单个+5V电源供电5）模拟输入电压范围0～+5V,不需零点和满刻度校准。
6)工作温度范围为—40～+85摄氏度7）低功耗，约15mW。
2．内部结构ADC0809是CMOS单片型逐次逼近式A/D转换器,内部结构如图所示，它由8路模拟开关、地址锁存与译码器、比较器、8位开关树型A/D转换器、逐次逼近寄存器、逻辑控制和定时电路组成.3．外部特性（引脚功能）ADC0809芯片有28条引脚,采用双列直插式封装,如图所示。
下面说明各引脚功能。
IN0～IN7：8路模拟量输入端。
2-1~2—8：8位数字量输出端。
ADDA、ADDB、ADDC:3位地址输入线,用于选通8路模拟输入中的一路ALE：地址锁存允许信号，输入，高电平有效.START： A/D转换启动脉冲输入端，输入一个正脉冲（至少100ns宽)使其启动（脉冲上升沿使0809复位,下降沿启动A/D转换）.EOC： A/D转换结束信号，输出，当A/D转换结束时,此端输出一个高电平（转换期间一直为低电平)。
OE:数据输出允许信号，输入，高电平有效.当A/D转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。
CLK:时钟脉冲输入端。
要求时钟频率不高于640KHZ。
REF（+）、REF(-）：基准电压.Vcc:电源,单一+5V。
GND：地。
ADC0809的工作过程首先输入3位地址，并使ALE=1，将地址存入地址锁存器中.此地址经译码选通8路模拟输入之一到比较器.START上升沿将逐次逼近寄存器复位。
下降沿启动A/D转换，之后EOC输出信号变低，指示转换正在进行。
直到A/D转换完成，EOC变为高电平，指示A/D转换结束，结果数据已存入锁存器，这个信号可用作中断申请。
当OE输入高电平时，输出三态门打开，转换结果的数字量输出到数据总线上.注释：由于仿真软件proteus没有adc0809，故仿真的时候选取adc0808取代，只有输出数字信号时引脚的排序不同。
LCD1602液晶：Lcd1602的引脚图工业字符型液晶，能够同时显示16x02即32个字符。
（16列2行）注：为了表示的方便 ,后文皆以1表示高电平，0表示低电平。
1602液晶也叫1602字符型液晶它是一种专门用来显示字母、数字、符号等的点阵型液晶模块它有若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符.每位之间有一个点距的间隔每行之间也有间隔起到了字符间距和行间距的作用。
1602是指显示的内容为16X2,即可以显示两行，每行16个字符液晶模块（显示字符和数字）。
管脚功能1602采用标准的16脚接口，其中：第1脚:VSS为电源地第2脚：VDD接5V电源正极第3脚：V0为液晶显示器对比度调整端,接正电源时对比度最弱，接地电源时对比度最高（对比度过高时会产生“鬼影”,使用时可以通过一个10K的电位器调整对比度）。
第4脚:RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。
第5脚：RW为读写信号线，高电平（1)时进行读操作，低电平（0)时进行写操作.第6脚:E（或EN）端为使能(enable)端。
第7～14脚：D0～D7为8位双向数据端。
1602液晶模块内部的字符发生存储器(CGROM)已经存储了160个不同的点阵字符图形，这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B（41H)，显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”.因为1602识别的是ASCII码，试验可以用ASCII码直接赋值，在单片机编程中还可以用字符型常量或变量赋值，如'A'。
以下是1602的16进制ASCII码表地址：读的时候，先读左边那列，再读上面那行,如:感叹号！的ASCII为0x21，字母B的ASCII为0x42（前面加0x表示十六进制）74LS148:管脚图如上输入输出关系如下图硬件电路以及仿真设计:硬件电路设计由6个部分组成； A/D转换电路,AT89C52单片机系统,LCD显示系统、时钟电路、复位电路以及测量电压输入电路。
硬件电路设计框图如下图所示。
本次选用proteus仿真软件,因为该软件具备了革命性的特点1．互动的电路仿真用户甚至可以实时采用诸如RAM,ROM，键盘，马达，LED，LCD，AD/DA，部分SPI器件，部分IIC器件。
2．仿真处理器及其外围电路可以仿真51系列、AVR、PIC、ARM、等常用主流单片机。
还可以直接在基于原理图的虚拟原型上编程，再配合显示及输出，能看到运行后输入输出的效果。
配合系统配置的虚拟逻辑分析仪、示波器等，Proteus建立了完备的电子设计开发环境。
在选择完所要用的元器件后连接得如图：连接如图所示电路并仿真成功！误差分析通过以上仿真测量结果可得到简易数字电压表与“标准”数字电压表对比测试表，程序设计及调试：初始化程序所谓初始化,是对将要用到的MCS_51系列单片机内部部件或扩展芯片进行初始工作状态设定，初始化子程序的主要工作是设置定时器的工作模式,初值预置,开中断和打开定时器等[9］。
A/D转换子程序A/D转换子程序用来控制对输入的模块电压信号的采集测量,并将对应的数值存入相所示。
