单片机课程设计-数字电压表

数字电压表单片机课程设计报告班级：姓名：学号：指导教师：2011 年3 月29 日数字电压表电路设计报告一、题目及设计要求采用51系列单片机和ADC 设计一个数字电压表，输入为0～5V 线性模拟信号，输出通过LED 显示，要求显示两位小数。

二、主要技术指标1、数字芯片A/D 转换技术2、单片机控制的数码管显示技术3、单片机的数据处理技术三、方案论证及选择主要设计方框图如下：1、主控芯片方案1：选用专用转化芯片INC7107实现电压的测量和实现，用四位数码管显示出最后的转换电压结果。

缺点是京都比拟低，内部电压转换和控制局部不可控制。

优点是价格低廉。

方案2：选用单片机AT89C51和A/D 转换芯片ADC0809实现电压的转换和控制，用四位数码管显示出最后的转换电压结果。

缺点是价格稍贵；优点是转换京都高，且转换的过程和控制、显示局部可以控制。

基于课程设计的要求和实验室能提供的芯片，我选用了：方案2。

2、显示局部方案1：选用4个单体的共阴极数码管。

优点是价格比拟廉价；缺点是焊接时比拟麻烦，容易出错。

方案2：选用一个四联的共阴极数码管，外加四个三极管驱动。

这个电路几乎没有缺点；优点是便于控制，价格低廉，焊接简单。

基于课程设计的要求和实验室所能提供的仪器，我选用了：方案2。

四、电路设计原理模拟电压经过档位切换到不同的分压电路筛减后，经隔离干扰送到A/D转换器进展A/D转换。

然后送到单片机中进展数据处理。

处理后的数据送到LED 中显示。

同时通过串行通讯与上位通信。

硬件电路及软件程序。

而硬件电路又大体可分为A/D转换电路、LED显示电路，各局部电路的设计及原理将会在硬件电路设计局部详细介绍；程序的设计使用汇编语言编程，利用Keil和PROTEUS 软件对其编译和仿真。

一般I/O接口芯片的驱动能力是很有限的，在LED显示器接口电路中，输出口所能提供的驱动电流一般是不够的尤其是设计中需要用到多位LED，此时就需要增加LED驱动电路。

——电压表【课题】电压表【设计要求】设计一个量程可变的数字电压表，用3个LED数码管显示，电压表量程为0~200mV（显示0~200mV）、200mV~2V（显示0.2V~2V）。

【设计原理】一、实验电路图二、工作原理如上图所示，实验中主要用到的芯片有运算放大器、继电器、ADC0832、8951单片机及其外围设备。

电压表的量程为两档，0~200mV 和200mV~2V。

其相对应的运放的放大增益是25倍和2.4倍，这样即使是最大的输入其通过运放后的输出电压都会小于5V,其通过限幅电路后电压均为其真实值。

然后模拟输入电压由AD0832输入，经过模数转换后送给单片机。

由p0口输出字形，同时由p1.4的电平控制74LS573的锁存和直通状态。

P1.5、p1.6、p1.7控制字位。

P1.2控制继电器的工作状态，当P1.2低电平时，三极管工作在截止状态，继电器线圈无电流通过，继电器处于常闭状态，那么相对应的运放的放大增益为25倍。

而当P1.2为高电平时，三极管工作在饱和状态，继电器线圈有电流通过，产生电磁力将继电器的开关吸到常开状态，其对应的放大增益即变为2.4倍。

对于一个模拟输入，现将其放大2.4倍，然后由AD 输入并相应转化，如果它的输出要是小于0.5V ，也就是19H ，则选择此档位是不精确的，也说明此时的输入电压介于0~200mV 之间。

那么我们就需要让P1.2置低电平，将相应的放大倍数改成25以提高转换精度。

若其满足相应的条件则直接将其转换成BCD 码并直接送数显示即可。

实验中用到了模数转换器ADC0832，其引脚图如右图所示，ADC0832是8位逐次逼近型A ／D 转换器， 单一正5V 电源供电，CS 为片选， CLK 提供串行输入／输出时钟信号，DO用于串行数字输出，CHO 和CHl 为双通道模拟输入端， 它可用软件设定为单端或差分输人。

在差分方式中，通道口地址的选择由DI 逐位输入，GND 是数字、模拟公共地，cc V (REP V )为芯片电源、参考电压公共端。

课程设计报告题目：简易数字电压表课程名称：单片机与接口技术课程设计院系：电子工程学院专业、班级：学生姓名：学生学号：指导老师：目录一、设计目的及设计要求二、总体设计思路三、系统硬件设计四、软件流程图及必要说明五、总结一、设计目的及设计要求1.设计目的：（1）.熟悉单片机系统综合设计方法。

（2）.掌握数码管的动态显示原理。

（3）.掌握ADC0809的工作原理。

2.设计要求：数字电压表的基本原理，是对直流电压进行模数转换，其结果用数字直接显示出来，按其基本工作原理可分为积分式和比较式。

基本要求：简易数字电压表可以测量0-5V的单通道输入电压值，测量值能通过数码管以十进制显示电压值，测量误差约为±0.1V。

二、总体设计思路在598k3综合实验/仿真系统中，用双头线将可调电压区的VOUT接至ADC0809 模数转换区的IN0，此IN0端口作为待测输入电压端口，由ADDA、ADDB、ADDC都为低电平时决定，因此ADC0809 模数转换区的ADDA、ADDB、ADDC接至GND,可调电压区的VIN 接至电源+5V，ADC0809 模数转换区的CS4 接至系统接口区的8000H 端口，ADC0809模数转换区的WR接至系统接口区的/IOWR端口，ADC0809 模数转换去的 RD 接至系统接口区的/IORD， CLK接至单脉冲与时钟区的500K，用8 芯线将数据总线JX0 接至A DC0809模数转换区的JX6，即将ADC0809的输出端接入实验箱系统中8255的输入端。

然后在AT89S51主控芯片的控制下，将8255的PA输出端口作为数码管的位选控制端，PB 输出端口作为数码管的字形控制端。

三、 系统硬件设计1．系统原理框图系统原理框图2.AT89S52引脚说明AD0809 D0~D7 IN0~IN7VREF+ VREF- CLK OEST 、ALEAT89S528255 D0~D7PA0~PA 7PB0~PB7数码管控制线控制线位选段选XTAL2:系统时钟的反相放大器输出端,一般在设计上只要在XTAL1和XTA L2上接上一只石英振荡晶体系统就可以动作了,此外可以在两引脚与地之间加入一20PF的小电容,可以使系统更稳定,避免噪声干扰而死机。

单片机预习报告--------------电压表一．题目分析根据题目要求，系统设计需要基于自动控制原理，实现电压量程的自动切换、数据采样、电压显示等功能。

主要来说，系统由信号调理电路、A/D转换电路、单片机控制系统、数码显示系统等几个模块组成。

二．系统总体设计与框图系统框图如图下图所示。

该过程是：首先通过系列比较器检测输入电压的极性与范围，单片机根据电压极性与范围对继电器阵列进行相应的动作，实现了输入量程的全自动转换。

经过调理后的电压信号由AD转换后送出数码显示。

系统总体设计与框图三.各模块方案1）A/D采样系统采用ADC08322）自动量程切换量程切换电路包括电压衰减变换电路和无零漂小信号放大电路。

智能数字电压表中关键技术之一为自动量程转换问题。

用单片机控制多组继电器进行量程切换。

特点是简单实用，缺点是机械噪声大。

3）电压检测为了实现对输入的微小信号或大信号进行精确测量，我们拟采用信号放大或衰减预处理电路，即需要对被测量电压的极性、范围进行判断和确定，从而将被测电压的基本信息传递给单片机系统。

用多组比较器进行电压范围的分段检测，实现对输入电压的粗略测量。

为了粗略地得到被测量的电压范围采用多组比较器的方式，通过阶梯式比较的方法确定输入电压的范围。

4）显示部分采用LED数码管动态扫描显示。

采用3个位LED动态扫描显示的优点是能改善外部信号对显示的干扰，但单片机在工作时要求CPU不停地对LED更新，这将会降低系统的运行速度，且占用资源比较多。

5）信号调理模块该部分主要实现的功能是自动量程切换和电压变换，模块主要由电压极性检测电路、电压范围粗测电路、电压变换电路、继电器模块四部分组成。

7）继电器模块单片机是一个弱电器件,一般情况下它们大都工作在5V甚至更低.驱动电流在mA级以下.而要把它用于一些大功率场合,比如控制电动机,显然是不行的.所以,就要有一个环节来衔接,这个环节就是所谓的"功率驱动".继电器驱动就是一个典型的、简单的功率驱动环节.在这里,继电器驱动含有两个意思:一是对继电器进行驱动,因为继电器本身对于单片机来说就是一个功率器件;还有就是继电器去驱动其他负载,比如继电器可以驱动中间继电器,可以直接驱动接触器,所以,继电器驱动就是单片机与其他大功率负载接口.四．元件清单五．程序设计程序流程图如下。

单片机课程设计---基于单片机的数字电压表设计《单片机原理及应用》课程设计报告学院：源与动力工程学院__ 班级：_____建电1001______ 学号：_____101605121______ 姓名：______刘兹平________ 时间：2012-12-17 ~ 2012-12-21目录任务书 (1)第一章方案设计 (2)第二章硬件系统设计 (3)第三章软件设计 (7)第四章系统调试 (10)小结 (11)附录1：原理图 (13)附录2：源程序 (14)任务书1、题目：基于单片机的数字电压表设计2、设计要求：（1）利用单片机及ADC0809构成一个电压采集系统，实现8通道循环采样，循环显示。

（2）显示采用ZLG7290，显示精度到小数点后一位。

第1页共31页第一章方案设计1、总体设计方案本设计使用ADC0809对模拟信号进行转换，然后经过AT89C51转换后的结果来进行运算和处理，然后由数码管直接显示数字电压信号，其中分辨率为0.02v。

用电位器控制输入电压，经ADC0809模数转换，然后数据被单片机采集，并经过单片机利用相应的算法进行调整，最后利用串口将处理好的数据输出至数码管。

其中ADC0809通过IN0~IN7采集模拟电压信号送给单片机，单片机将采集来的信号通过一定的处理然后通过串口输出至共阳极的LED数码管显示采集到的电压值。

2、总体设计框图第2页共31页第二章硬件系统设计1、硬件系统设计思路8路数字电压表应用系统硬件电路由单片机、A/D转换器、数码管显示电路等组成。

ADC0809具有8路模拟量输入通道IN0---IN7,通过3位地址输入端C、B、A（引脚23--25）进行选择。

引脚22为地址锁存控制端ALE,当输入为高电平时，C、B、A引脚输入的地址锁存于ADC0809内部是锁存器中，经内部译码电路译码选中相应的模拟通道。

引脚6为启动转换控制端START，当输入一个2μs宽的高电平脉冲时，就启动ADC0809开始对输入通道的模拟量进行转换。

单片机课程设课题名称：数字电压表课程原理：1、模数转换原理：试验中，我们选用ADC0809作为模数转换的芯片，其为逐次逼近式AD转换式芯片，其工作时需要一个稳定的时钟输入，根据查找资料，得到ADC0809的时钟频率在10KHZ~1200KHZ,我们选择典型值640KHZ。

课题要求测量电压范围是0到5V，又ADC0809的要求：V ref+<=Vcc,V ref->=GND，故我们取V ref+=+5V，V ref-=0V。

由于ADC0809有8个输入通道可供选择，我们选择IN0通道，直接使ADC0809的A、B、C接地便可以了，在当ADC0809启动时ALE引脚电平正跳变时变可以锁存A、B、C 上的地址信息。

ADC0809可以将从IN0得到的模拟数据转换为相应的二进制数，由于ADC0809输出为8位的二进制数，转换时将0到5V分为255等分，所以我们可以得到转换公式为x/255*5化简为：x/51,x为得到的模拟数据量，也就是直接得到的电压量。

在AD转换完成后，ADC0809将在EOC引脚上产生一个8倍于自身时钟周期的正脉冲，以此来作为转换结束的标志。

然后当OE引脚上产生高电平时，ADC0809将允许转换完的二进制数据输出。

2、数据处理原理：由ADC0809的转换原理可以知道我们从其得到数据还只是二进制数据，我们还需要进一步处理来的到x的十进制数，并且对其进行精度处理，也就是课题要求的的精确到小数点后两位，在这里我们用51单片机对数据进行处理。

我们处理数据的思路是：首先将得到的二进制数直接除以十进制数51，然后取整为x的整数部分，然后就是将得到的余数乘以10，然后再除以51，再取整为x的十分位，最后将得到的余数除以5得到x的百分位。

3、数据显示原理：试验中我们用到四位一体的七段数码管，所以我们只能考扫描显示来完成数码管对x的显示，我们用的是四位数码显示管，但是x只是三位的，故我们将将第四位显示为单位U，通过程序的延时，实现四位数码管的稳定显示。

单片机数字电压表课程设计报告单片机数字电压表课程设计报告摘要:本次课程设计采用单片机来实现数字电压表的设计，通过对市场上常见单片机的选型和开发工具的使用，实现了数字电压表的硬件和软件设计。

该数字电压表具有分辨率高、测量精度高、响应速度快等特点，可广泛应用于测量高压、低压、直流电压等领域。

关键词：单片机、数字电压表、驱动电路、计数器一、课程设计目的本次课程设计旨在让学生了解数字电压表的设计方法和原理，通过使用单片机来实现数字电压表的设计，提高学生的实践能力和创新能力。

同时，通过本次课程设计，还可以让学生了解单片机的使用方法和开发工具的使用，加深对单片机应用的理解。

二、课程设计内容本次课程设计采用单片机来实现数字电压表的设计，具体包括以下内容:1. 对市场上常见单片机的选型和开发工具的使用。

2. 设计数字电压表的硬件电路，包括驱动电路、计数器、计数器清零电路等。

3. 设计数字电压表的软件电路，包括计数器清零程序、计数器累加程序、显示程序等。

4. 将数字电压表与单片机连接，进行测试和调试。

三、课程设计原理数字电压表的设计原理是利用单片机的计数器来实现对电压值的计数和显示。

单片机通过外部时钟信号来控制计数器的计数频率，将计数器的计数值累加到显示寄存器中，从而实现对电压值的显示。

同时，通过对电压值的测量和计算，可以实现对高压、低压、直流电压的测量和显示。

四、课程设计步骤1. 对市场上常见单片机的选型和开发工具的使用。

2. 设计数字电压表的硬件电路，包括驱动电路、计数器、计数器清零电路等。

3. 设计数字电压表的软件电路，包括计数器清零程序、计数器累加程序、显示程序等。

4. 将数字电压表与单片机连接，进行测试和调试。

五、课程设计成果通过本次课程设计，学生可以独立完成数字电压表的硬件和软件设计，掌握单片机的应用和开发技巧，提高实践能力和创新能力。

同时，学生还可以根据实际应用需求，对数字电压表进行改进和创新，提高其实用性和市场竞争力。

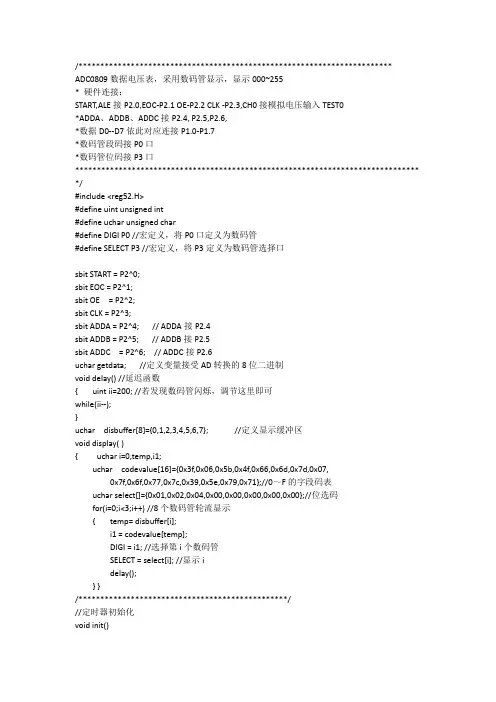

/************************************************************************ADC0809数据电压表，采用数码管显示，显示000~255* 硬件连接：START,ALE接P2.0,EOC-P2.1 OE-P2.2 CLK -P2.3,CH0接模拟电压输入TEST0*ADDA、ADDB、ADDC接P2.4, P2.5,P2.6,*数据D0--D7依此对应连接P1.0-P1.7*数码管段码接P0口*数码管位码接P3口******************************************************************************* */#include <reg52.H>#define uint unsigned int#define uchar unsigned char#define DIGI P0 //宏定义，将P0口定义为数码管#define SELECT P3 //宏定义，将P3定义为数码管选择口sbit START = P2^0;sbit EOC = P2^1;sbit OE = P2^2;sbit CLK = P2^3;sbit ADDA = P2^4; // ADDA接P2.4sbit ADDB = P2^5; // ADDB接P2.5sbit ADDC = P2^6; // ADDC接P2.6uchar getdata; //定义变量接受AD转换的8位二进制void delay() //延迟函数{ uint ii=200; //若发现数码管闪烁，调节这里即可while(ii--);}uchar disbuffer[8]={0,1,2,3,4,5,6,7}; //定义显示缓冲区void display( ){ uchar i=0,temp,i1;uchar codevalue[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//0～F的字段码表uchar select[]={0x01,0x02,0x04,0x00,0x00,0x00,0x00,0x00};//位选码for(i=0;i<3;i++) //8个数码管轮流显示{ temp= disbuffer[i];i1 = codevalue[temp];DIGI = i1; //选择第i个数码管SELECT = select[i]; //显示idelay();} }/************************************************///定时器初始化void init(){TMOD= 0x12;// 定时器0工作方式2,定时器1工作方式1TH0=246;TL0=246;TH1=(65536-20000)/256;TL1=(65536-20000)%256;EA=1;ET0=1;ET1=1;TR1=1;TR0=1;}/***********************************************///软件延时产生ADC0809的时钟void clk() interrupt 1{CLK=(~CLK);}void displayint(void) interrupt 3 //定时/计数器1中断,数码管显示{TH1=(65536-20000)/256;TL1=(65536-20000)%256;display( );}/************************************************///AD转换函数unsigned char ADC(){char value;ADDA =0;ADDB =0;ADDC =0;START=0;START=1; //地址锁存START=0; //开始转换while(EOC==0);//等待转换结束OE=1;value=P1;OE=0;return value;}/************************************************/void main(){uint temp1;init();while(1){getdata = ADC();//输出转换得到的数据temp1=getdata; //暂存转换结果disbuffer[2]=getdata/100; /*将转换结果转换为10进制数放显示缓冲区*/temp1=temp1- disbuffer[2]*100;disbuffer[1]=temp1/10;temp1=temp1- disbuffer[1]*10;disbuffer[0]=temp1;}}1．在它的基础上，显示用LCD1602或12864；2．在它的基础上，加按键选择实现多路数字电压表。

目录摘要 (2)1.设计目的与功能要求 (3)1.1设计目的 (3)1.2功能要求 (3)2.总体设计 (3)2.1系统设计 (3)2.2设计方案 (3)2.3总体设计框图 (4)3.硬件电路设计 (5)3.1核心元器件介绍 (5)3.1.1芯片介绍 (5)3.1.2其它部分简介 (11)1.模拟电压输入部分 (11)2.四位八段共阴极数码管 (12)3.报警装置 (13)4.软件设计 (13)4.1 C语言流程图 (13)4.2 C语言程序清单 (15)5.调试仿真 (18)6.设计总结 (20)<参考文献> (21)摘要数字电压表的诞生打破了传统电子测量仪器的模式和格局。

它显示清晰直观、读数准确，采用了先进的数显技术，大大减少了因人为因素所造成的误差事件。

数字电压表是把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式，并加以显示的仪表。

数字电压表把电子技术、计算技术、自动化技术的成果与精密电测量技术密切的结合在一起，成为仪器、仪表领域中独立而完整的一个分支，数字电压表标志着电子仪器领域的一场革命，也开创了现代电子测量技术的先河。

本设计采用了以单片机为开发平台，控制系采用AT89C52单片机，A/D转换采用ADC0808，系统除能保确实现要求的功能以外，还能方便进行8路其他A/D转换量得测量、远程测量结果传送等扩展功能。

简易数字电压测量电路由A/D转换、数据处理、显示控制等组成。

关键词：单片机；AT98C52；A/D转换；ADC0808；数据处理AbstractThe birth of the digital voltmeter broken the traditional electronic surveyinginstrument patterns and structure.It shows clear intuitive, readings accurate, use of advanced digital display technology, greatly reducing the caused by human factors error of events. Digital voltmeter is the continuous analogue (dc input voltage) convert discontinuous, discrete digital form, and to display appearance.The digital voltmeter electronic technology, computing technology, automation technology results with the precision electric measurement technology closely together,become instrument and meter field independent and complete a branch, digital voltmeter electronic instruments field marks a revolution, also started the modern electronic measurement technology precedent. This design USES A USES singlechip development platform, and control department AT89C52 microcontroller, A/D conversion using ADC0808, except that the system realized required functions,but also can facilitate assessment of no.8 other A/D conversion amount must measurement, remote measurement results delivery etc function expansion. Simple digital voltage measurement circuit by the A/D conversion, data processing, display and control etc.Keywords: SCM;AT89C52;A/D conversion;ADC0808;data processing1.设计目的与功能要求1.1 设计目的利用单片机AT89C52及ADC0808制作3位数字电压表，更好地学习掌握单片机AT89C52的工作原理及A/D的转换编程方法。

1. 绪论............................... 错误!未定义书签。

1.1 课程设计规定...................... 错误!未定义书签。

1.2 数字电压表简介.................... 错误!未定义书签。

2. 硬件单元电路设计................... 错误!未定义书签。

2.1数字电压表构造框图................. 错误!未定义书签。

2.1.1 AT89C51单片机简介............ 错误!未定义书签。

2.1.2 ADC0832转换器简介............ 错误!未定义书签。

2.1.3 时钟电路..................... 错误!未定义书签。

2.1.4 复位电路..................... 错误!未定义书签。

2.1.5 LED显示电路.................. 错误!未定义书签。

3. 软件单元电路设计................... 错误!未定义书签。

3.1 主程序流程图...................... 错误!未定义书签。

3.2显示子程序流程图................... 错误!未定义书签。

3.3 A/D转换子程序流程图............... 错误!未定义书签。

3.4 数据解决子程序流程图.............. 错误!未定义书签。

4. 数字电压表仿真设计图与实物图....... 错误!未定义书签。

4.1 仿真图............................ 错误!未定义书签。

4.2 器件清单.......................... 错误!未定义书签。

4.3 硬件电路实物图.................... 错误!未定义书签。

5. 程序代码.............................. 错误!未定义书签。

功能：电压报警5V直流测量0.02V 误差LCD显示名字程序COM EQU 50H ;指令寄存器DAT EQU 51H ;数据寄存器RS EQU P2.1 ;LCD寄存器选择信号RW EQU P2.2 ;LCD读/写选择信号E EQU P2.3 ;LCD使能信号ORG 0000HLJMP MAIN ;主程序入口地址ORG 000BHLJMP BT0 ;T0中断入口ORG 0030H ;主程序,初始化MAIN:MOV SP,#60HLCALL INTMOV 30H,#30H ;电压整数位MOV 31H,#0A5H ;小数点位MOV 32H,#30H ;小数个位MOV 33H,#30H ;小数十位MOV 34H,#30H ;小数百位MOV 35H,#56H ;字符"V"MOV R7,#30HLCALL STR0 ;显示字符串0LCALL DELAYLCALL STR1 ;显示字符串1LCALL DELAYLCALL N2 ;显示V oltage=0.000V;***********定时器初始化程序***********MOV TMOD,#00H ;定时器T0设为方式0MOV TH0,#00H ;装入定时常数定时100usMOV TL0,#00HSETB TR0 ;启动T0MOV 24H,#08H;装入T0中断次数MOV IE,#82H ;开中断LP:MOV R7,#30H ;显示缓冲区首地址LCALL DISPL YSJMP LP ;循环显示LED1:CLR P3.0RET;********************************************************************;定时器T0中断服务子程序，读取ADC0809第0通道的A/D转换结果并化为显示值* ;********************************************************************BT0:PUSH ACCPUSH PSWMOV PSW,#08HCLR TR0MOV TH0,#00H ;重新装入初值MOV TL0,#00HDEC 24HMOV A,24HJNZ RTN1MOV 24H,#08HLCALL ADCRTN1: SETB TR0POP PSWPOP ACCRETIADC:MOV DPTR,#0F6FFHMOV A,#0 ;选择通道0MOVX @DPTR,A ;启动AD转换MOV A,#40HDJNZ ACC,$MOVX A,@DPTRMOV 22H,AMOV 21H,#0CCHCJNE A,21H,BJ0BJ0:JNC LEDSJMP LL0LL0:SETB P3.0SJMP LLLED:LCALL LED1LL: MOV A,22HMOV B,#05H ;A/D转换结果化为显示值MUL AB ;(AD*5)/256MOV 30H,B ;AD*5的高字节为整数部分MOV B,#0AHMUL AB ;AD*5的低字节为/256的结果，为小数部分MOV 32H,B ;二进制小数换为10进制数MOV B,#0AHMUL ABMOV 33H,BMOV B,#0AHMUL ABMOV 34H,BMOV A,30HMOV DPTR,#TABMOVC A,@A+DPTRMOV 30H,AMOV A,32HMOVC A,@A+DPTRMOV 32H,AMOV A,33HMOVC A,@A+DPTRMOV 33H,AMOV A,34HMOVC A,@A+DPTRMOV 34H,ARETDISPL Y: ;LCD显示子程序MOV COM,#0CAHLCALL PR1MOV DAT,30HLCALL PR2MOV DAT,31HLCALL PR2MOV DAT,32HLCALL PR2MOV DAT,33HLCALL PR2MOV DAT,34HLCALL PR2MOV DAT,35HLCALL PR2RETSTR0:MOV COM,#01HLCALL PR1MOV COM,#06HLCALL PR1MOV COM,#090H ;设置DDRAM地址LCALL PR1 ;调写指令代码子程序MOV DPTR,#TAB4MOV R2,#16MOV R3,#00HWRIN0:MOV A,R3MOVC A,@A+DPTRMOV DAT,ALCALL PR2INC R3DJNZ R2,WRIN0MOV COM,#0D0HLCALL PR1MOV DPTR,#TAB5MOV R2,#16MOV R3,#00HWRIN1:MOV A,R3MOVC A,@A+DPTRMOV DAT,ALCALL PR2INC R3DJNZ R2,WRIN1MOV R3,#10HZUOYI:MOV COM,#18HLCALL PR0DJNZ R3,ZUOYILCALL DELAY00LCALL DELAY00LCALL DELAY00LCALL DELAY00RETRETSTR1:MOV COM,#01H ;LCD清0命令LCALL PR1 ;调写指令代码子程序MOV COM,#06H ;输入方式命令，光标右移LCALL PR1 ;调写指令代码子程序MOV COM,#40HLCALL PR1MOV R5,#20HMOV DPTR,#ZIMOV R4,#0LOOP1:MOV A,R4MOVC A,@A+DPTRMOV DAT,ALCALL PR2INC R4DJNZ R5,LOOP1MOV COM,#80HLCALL PR1MOV DPTR,#TAB2MOV A,#00HMOVC A,@A+DPTR MOV DAT,ALCALL PR2MOV A,#01HMOV DPTR,#TAB2 MOVC A,@A+DPTR MOV DAT,ALCALL PR2MOV A,#02HMOV DPTR,#TAB2 MOVC A,@A+DPTR MOV DAT,ALCALL PR2MOV A,#03HMOV DPTR,#TAB2 MOVC A,@A+DPTR MOV DAT,ALCALL PR2MOV R1,#00HMOV R0,#0dHMOV DPTR,#TAB3 LOOP2:MOV A,R1MOVC A,@A+DPTRMOV DAT,ALCALL PR2INC R1DJNZ R0,LOOP2RETN2: MOV COM,#0C0HLCALL PR1MOV DPTR,#TAB1MOV R2,#10MOV R3,#00HWRIN:MOV A,R3MOVC A,@A+DPTRMOV DAT,ALCALL PR2INC R3DJNZ R2,WRINRETTAB: DB "0123456789"TAB1: DB "VOLTAGE = "TAB2: DB 00HDB 01HDB 02HDB 03HDB 04HDB 05HZI: DB 01FH,008H,00EH,00AH,00AH,00AH,012H,000H DB 00EH,00EH,019H,00EH,01DH,00DH,00FH,000H DB 00FH,01EH,00EH,01DH,01DH,00EH,014H,000H;*****************************************;****LCD间接控制方式下的初始化子程序******;*****************************************INT:LCALL DELAYMOV COM,#38H ;设置工作方式LCALL PR1MOV COM,#01HLCALL PR1MOV COM,#06HLCALL PR1MOV COM,#0EHLCALL PR1RETDELAY: ;延时子程序MOV R6,#0FHMOV R7,#00HDELAY1:NOPDJNZ R7,DELAY1DJNZ R6,DELAY1RETDELAY00: ;延时子程序MOV R6,#0FFHMOV R7,#0FFHDELAY0:NOPDJNZ R7,DELAY1DJNZ R6,DELAY1RET;1 读BF和AC值PR0: PUSH ACCMOV P0,#0FFH ; P0置位, 准备读CLR RS ; RS=0SETB RW ; R/W=1SETB E ; E=1LCALL DELAYMOV COM,P0 ; 读BF和AC6-4值CLR E ; E=0POP ACCRET;********************************************* ;*******LCD间接控制方式下的驱动子程序********* ;********************************************* ;2 写指令代码子程序PR1:PUSH ACCCLR RSSETB RWPR11:MOV P0,#0FFHSETB ELCALL DELAYNOPMOV A,P0CLR EJB ACC.7,PR11CLR RWMOV P0,COMSETB ECLR EPOP ACCRET;3 写显示数据子程序PR2:PUSH ACCCLR RSSETB RWPR21:MOV P0,#0FFHSETB ELCALL DELAYMOV A,P0CLR EJB ACC.7,PR21SETB RSCLR RWMOV P0,DATSETB ECLR EPOP ACCRET;4 读显示数据子程序PR3: PUSH ACCCLR RS ; RS=0SETB RW ; R/W=1PR31: MOV P0,#0FFH ; P0置位, 准备读SETB E ; E=1LCALL DELAYMOV A,P0 ; 读BF和AC6-4值CLR E ; E=0JB ACC.7,PR31SETB RS ; E=1SETB RW ; R/W=1MOV P0,#0FFH ; 读数据SETB E ; E=1MOV DA T,P0CLR E ; E=0POP ACCRETEND。

1.总体设计方案选择与说明要实现电压的测量有多种方案，其中两种比较简单的且精度比较高的方法，分别采用并行ADC0808芯片和和TLC1543/TLC2543芯片。

方案一：用ADC0808芯片做模数转换采样芯片，占用的单片机I/O口线多，占用的板子面积较大，但是可以循环采样8路模拟通道，编程相对简单。

方案二：用TLC1543/TLC2543芯片做模数转换采样芯片，占用的单片机I/O口线少，且占用电路面积小，但是编程比较复杂。

我采用方案一，因为方案一所用到的芯片我们都比较熟悉，采用常用的51单片机作为控制芯片，ADC0808芯片的CLOCK脚（时钟脉冲输入端）接单片机的P2.4脚，DATA OUT接单片机的P0.0-P0.7脚；ADD A-ADD C脚（3位地址输入线）接单片机的P1.0-P1.2；ALE脚（地址锁存允许信号）接单片机的P2.5；OE脚（数据输出允许信号）接单片机的P2.7；IN0-INT7接输入电压（及测试电压），ADC0808通过采样进来的数据信号送给单片机，通过计算再送入显示电路将其电压值显示出来。

电压的范围是0-5V。

2.系统结构框图与工作原理2图1.1 系统结构框图 2.2系统工作原理数字电压表工作原理：这里主要是利用ADC0808并行接口芯片，ADC0808芯片的基准电压脚外接电压为+5V ，则最大可以测得的电压为5V ，ADC0808芯片的模拟输入脚通过电位器接+5V 电压，进行模拟采样，通过调整电位器的值改变模拟量。

输入的模拟量经ADC0808芯片的内部8位开关电路逐次逼近A/D 转换器，转换成8位二进制数，其最小的分辨率为0.0196（V R E F =0.0196V)，D 为转化的数字量，再通过 255/V V REF IN D ⨯=可以求得模拟电压，最后输入四位LED 显示器就可将所测得电压显示出来。

3.硬件电路设计及说明3.1键盘接口电路独立式键盘：独立式键盘中，每个按键占用一根I/O口线，每个按键电路相对独立。
