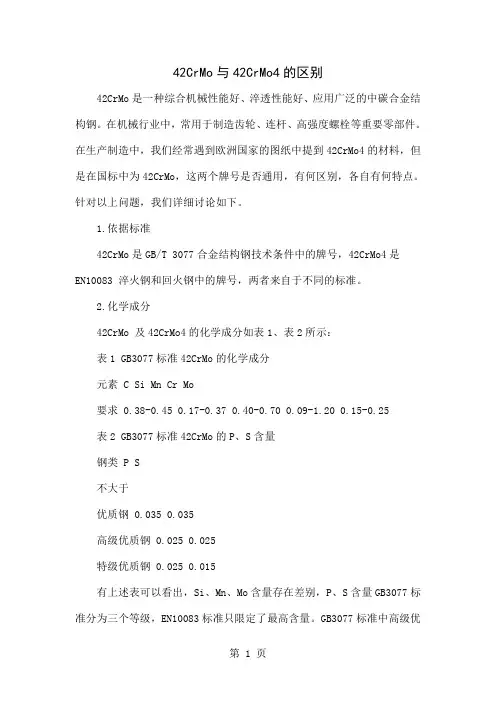

42CrMo与42CrMo4的区别42CrMo是一种综合机械性能好、淬透性能好、应用广泛的中碳合金结构钢。
在机械行业中，常用于制造齿轮、连杆、高强度螺栓等重要零部件。
在生产制造中，我们经常遇到欧洲国家的图纸中提到42CrMo4的材料，但是在国标中为42CrMo，这两个牌号是否通用，有何区别，各自有何特点。
针对以上问题，我们详细讨论如下。
1.依据标准42CrMo是GB/T 3077合金结构钢技术条件中的牌号，42CrMo4是EN10083 淬火钢和回火钢中的牌号，两者来自于不同的标准。
2.化学成分42CrMo 及42CrMo4的化学成分如表1、表2所示：表1 GB3077标准42CrMo的化学成分元素 C Si Mn Cr Mo要求 0.38-0.45 0.17-0.37 0.40-0.70 0.09-1.20 0.15-0.25表2 GB3077标准42CrMo的P、S含量钢类 P S不大于优质钢 0.035 0.035高级优质钢 0.025 0.025特级优质钢 0.025 0.015有上述表可以看出，Si、Mn、Mo含量存在差别，P、S含量GB3077标准分为三个等级，EN10083标准只限定了最高含量。
GB3077标准中高级优质钢P、S含量与E10083N标准相当。
Si、Mo含量范围GB3077标准要比EN10083标准范围窄;Mn含量GB3077标准要低于EN10083标准。
如果只考虑化学成分，42CrMo在注意Mn含量的情况下，选用高级优质钢可满足EN10083中 42CrMo4的要求。
3.淬透性GB标准中淬透性为特殊要求，但是未给定淬硬带宽的具体数值，供需双方可在订货时协商（在GB5216中有此钢种的淬硬带宽要求，可参考）。
EN标准中给出了淬硬带宽，具体分为H、HL、HH三个等级，供订货时参考选用，也为设计者选用提供了标准资料。
4.机械性能关于取样的位置及方法，在GB标准规定，按GB/T 2975 要求取样，即棒材直径d>50mm时，以到棒材外径的距离d/4为中心取样，试棒直径为25mm，再按标准热处理工艺要求进行调质，再制成拉伸试样和冲击试样进行检验。

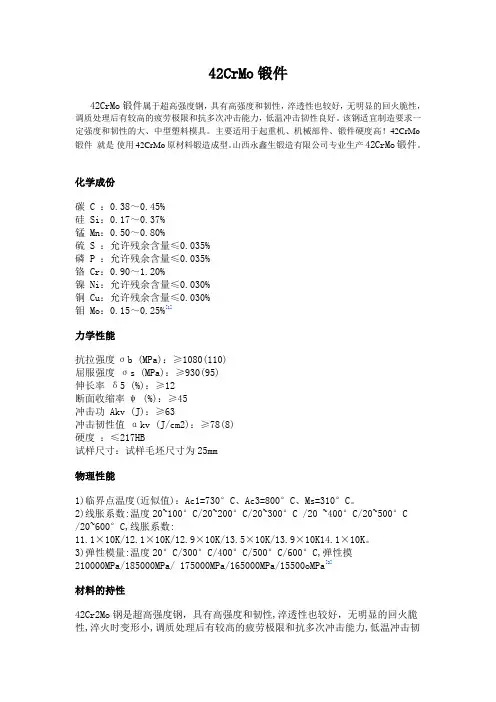

42CrMo锻件42CrMo锻件属于超高强度钢，具有高强度和韧性，淬透性也较好，无明显的回火脆性，调质处理后有较高的疲劳极限和抗多次冲击能力，低温冲击韧性良好。
该钢适宜制造要求一定强度和韧性的大、中型塑料模具。
主要适用于起重机、机械部件、锻件硬度高！42CrMo 锻件就是使用42CrMo原材料锻造成型。
山西永鑫生锻造有限公司专业生产42CrMo锻件。
化学成份碳 C ：0.38～0.45%硅 Si：0.17～0.37%锰 Mn：0.50～0.80%硫 S ：允许残余含量≤0.035%磷 P ：允许残余含量≤0.035%铬 Cr：0.90～1.20%镍 Ni：允许残余含量≤0.030%铜 Cu：允许残余含量≤0.030%钼 Mo：0.15～0.25%[1]力学性能抗拉强度σb (MPa)：≥1080(110)屈服强度σs (MPa)：≥930(95)伸长率δ5 (%)：≥12断面收缩率ψ (%)：≥45冲击功 Akv (J)：≥63冲击韧性值αkv (J/cm2)：≥78(8)硬度：≤217HB试样尺寸：试样毛坯尺寸为25mm物理性能1)临界点温度(近似值)：Ac1=730°C、Ac3=800°C、Ms=310°C。
2)线胀系数:温度20~100°C/20~200°C/20~300°C /20 ~400°C/20~500°C/20~600°C,线胀系数:11.1×10K/12.1×10K/12.9×10K/13.5×10K/13.9×10K14.1×10K。
3)弹性模量:温度20°C/300°C/400°C/500°C/600°C,弹性摸210000MPa/185000MPa/ 175000MPa/165000MPa/15500oMPa[2]材料的持性42Cr2Mo钢是超高强度钢，具有高强度和韧性,淬透性也较好，无明显的回火脆性,淬火时变形小,调质处理后有较高的疲劳极限和抗多次冲击能力,低温冲击韧度良好,高温时有高的蠕变强度和持久强度。

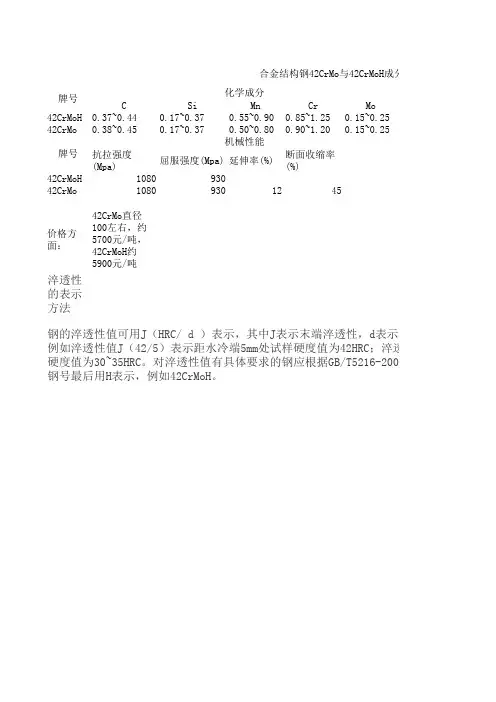

C Si Mn Cr Mo 42CrMoH
0.37~0.440.17~0.370.55~0.900.85~1.250.15~0.2542CrMo
0.38~0.450.17~0.370.50~0.800.90~1.200.15~0.25抗拉强度(Mpa)屈服强度(Mpa)延伸率(%)断面收缩率(%)42CrMoH
108093042CrMo 10809301245
价格方面：42CrMo直径100左右，约5700元/吨，42CrMoH约5900元/吨
淬透性的表示方法
钢的淬透性值可用J（HRC/ d ）表示，其中J表示末端淬透性，d表示至水
如淬透性值J（42/5）表示距水冷端5mm处试样硬度值为42HRC；淬透性值J（30~35/10）表度值为30~35HRC。
对淬透性值有具体要求的钢应根据GB/T5216-2004《保证淬透性结构钢》最后用H表示，例如42CrMoH。
合金结构钢42CrMo与42CrMoH成分比
牌号
化学成分牌号
机械性能
/p-5304760.html
/clxn/103.043.htm
/question/54354480.html
/clxn/103.043.htm 示至水冷端的距离，HRC为该处测得的硬度值。
例C；淬透性值J（30~35/10）表示距水冷端10mm处试样硬16-2004《保证淬透性结构钢》标准的规定订货，其钢号
成分比较
查询网址
查询网址。

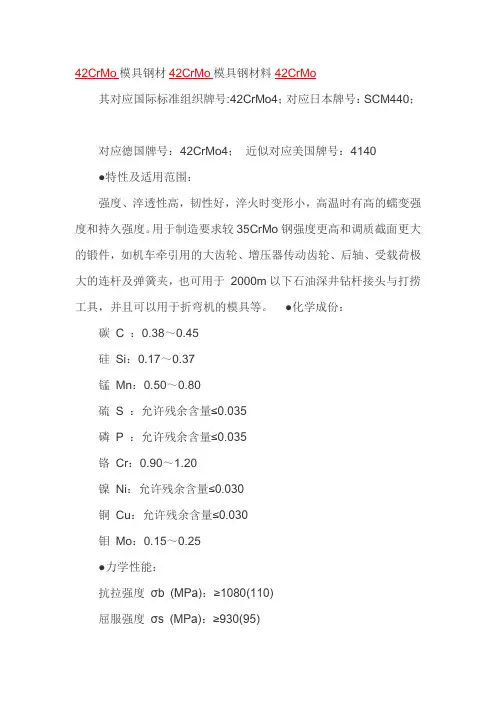

42CrMo模具钢材42CrMo模具钢材料42CrMo其对应国际标准组织牌号:42CrMo4；对应日本牌号：SCM440；对应德国牌号：42CrMo4；近似对应美国牌号：4140●特性及适用范围：强度、淬透性高，韧性好，淬火时变形小，高温时有高的蠕变强度和持久强度。
用于制造要求较35CrMo钢强度更高和调质截面更大的锻件，如机车牵引用的大齿轮、增压器传动齿轮、后轴、受载荷极大的连杆及弹簧夹，也可用于2000m以下石油深井钻杆接头与打捞工具，并且可以用于折弯机的模具等。
●化学成份：碳C ：0.38～0.45硅Si：0.17～0.37锰Mn：0.50～0.80硫S ：允许残余含量≤0.035磷P ：允许残余含量≤0.035铬Cr：0.90～1.20镍Ni：允许残余含量≤0.030铜Cu：允许残余含量≤0.030钼Mo：0.15～0.25●力学性能：抗拉强度σb (MPa)：≥1080(110)屈服强度σs (MPa)：≥930(95)伸长率δ5 (％)：≥12断面收缩率ψ (％)：≥45冲击功Akv (J)：≥63冲击韧性值αkv (J/cm2)：≥78(8)硬度：≤217HB●42CrMo热处理：退火annealing No.1 "760±10℃退火，炉冷至400℃空冷。
HB220-230正火normalize No.4 860±10℃正火，出炉空冷。
调质quenching+tempering No.5 840±10℃淬水或油（视产品型状复杂程度），680-700度回火。
HB<217调质quenching+tempering No.6 840±10℃淬油，再470度回火处理。
HRC41-45调质quenching+tempering No.7 840±10℃淬油，再480度回火处理。
HRC35-45调质quenching+tempering No.8 850℃淬油，再510度回火处理。
