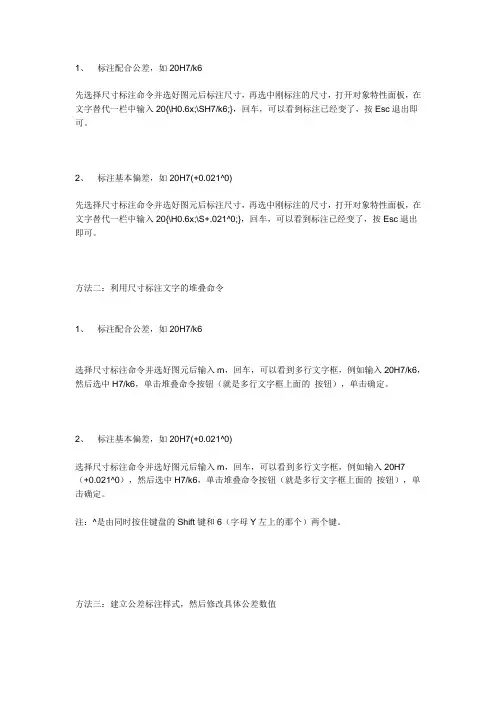

cad怎样标注配合公差

1、 标注配合公差，如20H7/k6

先选择尺寸标注命令并选好图元后标注尺寸，再选中刚标注的尺寸，打开对象特性面板，在文字替代一栏中输入20{\H0.6x;\SH7/k6;}，回车，可以看到标注已经变了，按Esc退出即可。

2、 标注基本偏差，如20H7(+0.021^0)

先选择尺寸标注命令并选好图元后标注尺寸，再选中刚标注的尺寸，打开对象特性面板，在文字替代一栏中输入20{\H0.6x;\S+.021^0;}，回车，可以看到标注已经变了，按Esc退出即可。

方法二：利用尺寸标注文字的堆叠命令

1、 标注配合公差，如20H7/k6

选择尺寸标注命令并选好图元后输入m，回车，可以看到多行文字框，例如输入20H7/k6，然后选中H7/k6，单击堆叠命令按钮（就是多行文字框上面的 按钮），单击确定。

2、 标注基本偏差，如20H7(+0.021^0)

选择尺寸标注命令并选好图元后输入m，回车，可以看到多行文字框，例如输入20H7（+0.021^0），然后选中H7/k6，单击堆叠命令按钮（就是多行文字框上面的 按钮），单击确定。

注：^是由同时按住键盘的Shift键和6（字母Y左上的那个）两个键。

方法三：建立公差标注样式，然后修改具体公差数值

先建立带有公差的标注样式，选择基本偏差类型，小数位数三位，上下偏差随便输入，旋转后续消零复选框。标注好公差后打开对象特性面板，在公差的上下偏差栏中修改数值即可。

注意，如果两个偏差都为正值，如+0.015^+0.002,则应在上偏差那一栏中输入0.015，下偏差那一栏中输入-0.002；

同理，如果两个偏差都为负值，如-0.015^-0.02,则应在上偏差那一栏中输入-0.015，上偏差那一栏中输入0.02。

2

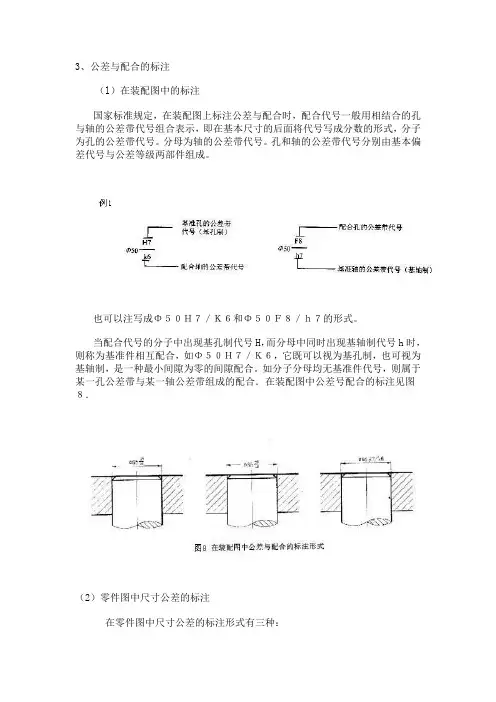

3、公差与配合的标注

（l）在装配图中的标注

国家标准规定，在装配图上标注公差与配合时，配合代号一般用相结合的孔与轴的公差带代号组合表示，即在基本尺寸的后面将代号写成分数的形式，分子为孔的公差带代号。分母为轴的公差带代号。孔和轴的公差带代号分别由基本偏差代号与公差等级两部件组成。

也可以注写成Φ５０Ｈ７／Ｋ６和Φ５０Ｆ８／ｈ７的形式。

当配合代号的分子中出现基孔制代号H，而分母中同时出现基轴制代号h时，则称为基准件相互配合，如Φ５０Ｈ７／Ｋ６，它既可以视为基孔制，也可视为基轴制，是一种最小间隙为零的间隙配合。如分子分母均无基准件代号，则属于某一孔公差带与某一轴公差带组成的配合．在装配图中公差号配合的标注见图８．

（2）零件图中尺寸公差的标注

在零件图中尺寸公差的标注形式有三种： l）在基本尺寸后面只标注公差带代号。公差带代号应注写在基本尺寸的右边，如图9 所示，这种标注形式适合于大批量生产的零件。

2）在基本尺寸后面标注极限偏差、表示极限偏差的数字要比基本尺寸的数字小一号， 如图9．b所示，偏差值一般要注写三位有效数字，上偏差注写在基本尺寸的右上力；下偏差应与基本尺寸注写在同一底线上。若其中有一个偏差值为零时，要以占位，并与上偏差或下偏差小数点前的个位数字对齐。如果上下偏差数值相同。符号相反，则应首先在基本尺寸的右边注上“士”号，再填写偏差数字，其高度与基本尺寸数字相同，如图10所示．这种标注形式适合于单件或小批量生产的零件。

3） 在基本尺寸的后面同时标注公差带代号和极限偏差数值，此时极限偏差数值应加括号，如图9c所示。

未知驱动探索，专注成就专业

1

CAD形位公差标注

1. 什么是CAD形位公差标注？

CAD（Computer-Aided Design）形位公差标注是指在CAD软件中通过标注工具对设计图纸中的尺寸和位置进行标注，以描述零件的几何要求和公差。形位公差标注是工程图纸中非常重要的一部分，它可以确保零件在加工和装配过程中达到设计要求，并有效控制零件之间的相对位置和形状关系。

形位公差标注在CAD软件中的使用可以帮助设计师快速、准确地创建图纸，并确保设计意图清晰地传达给制造人员。形位公差标注的标准化使用也可以减少误解和错误，在设计和制造过程中提高效率和质量。

2. CAD软件中的形位公差标注功能

大多数主流的CAD软件都提供了形位公差标注功能，例如AutoCAD、SolidWorks、Creo、CATIA等。这些软件在界面和操作上可能有所差异，但基本的形位公差标注功能都是类似的。 未知驱动探索，专注成就专业

2

2.1 标注位置公差

标注位置公差是指将零件上某一点或线的位置与参考元素（例如零件边缘、孔中心等）之间的公差进行标注。在CAD软件中，可以通过选择点、直线、圆等元素，利用标注工具添加位置公差标注。

位置公差标注通常包括两个数值，一个表示公差值，另一个表示公差规格。例如，一个位置公差标注可以是“±0.1mm”，表示该点或线的位置可以在指定的范围内浮动。

2.2 标注角度公差

标注角度公差是指将零件上某两个线或边之间的夹角与设计要求之间的公差进行标注。在CAD软件中，可以通过选择两条线或边，利用标注工具添加角度公差标注。

角度公差标注通常包括一个数值，表示公差值。例如，一个角度公差标注可以是“±0.5°”，表示该夹角可以在指定的范围内浮动。 未知驱动探索，专注成就专业

3

2.3 标注直线度公差

标注直线度公差是指将零件上直线的直线度与设计要求之间的公差进行标注。在CAD软件中，可以通过选择直线元素，利用标注工具添加直线度公差标注。

CAD机械制图中尺寸上、下偏差的标注

在机械制图进行标注时，经常用到上下偏差的标注，有些初用CAD者可能找不到方法，现总结两种方法如下，仅供参考。

一、利用特性法

首先用标注命令来标注你所需要标注的尺寸，现在标注完的是基本尺寸，标注完毕后双击尺寸线， 或是如图1所示选中尺寸后单击特性（或是按Ctrl+1）弹出特性对话框，在对话框中选择公差选项如图2所示。

图1

图2

在公差选项中“显示公差”中选“极限偏差”，如图3所示；在“公差文字高度”中输入“0.6”，如图4所示；在公差精度中选“0.000”，如图5所示。

图3 图4

图5

图6

水平放置公差中选“中”；在公差上、下偏差中输入你所需偏差回车即可得到想要的结果，如图7所示。

图7

如果上下偏差有为“0”标注时，有可能出现“0”前带有“+、-”的情况，如图8所示；此时你只要在上、下偏差中输入“空格+0”就OK！如图9。

图8

输入空格+0

“-”消失

OK！

二、利用多行文字法

当画完图后，进行尺寸标注时，先用命令或是鼠标单击标注，标注后，输入命令ED，选择要修改的标注对象，此时标注文字为多行文字。在多行文字编辑器中进行修改：标注配合时，如87Hh当画完图后，进行尺寸标注时，先用命令或是鼠标单击标注，标注后，输入命令ED，选择要修改的标注对象，此时标注文字为多行文字。在多行文字编辑器中进行修改：标注配合时，如87Hh时，在对话框中输入基本尺寸，再输入H8/h7，选中H8/h7，单击堆叠，确定后即可。标注上下偏差时，如0.0120.02120，同样在对话框中输入基本尺寸，再输入+0012^-0.021，选中+0012^-0.021，单击堆叠，确定后即可。

这是一种标注修改比较简单，实用的方法，可以一试
